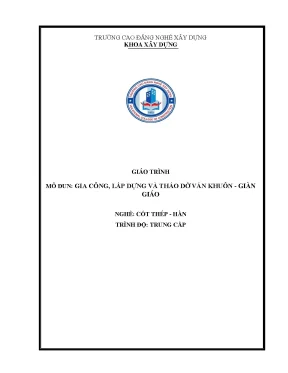

TRƯỜNG CAO ĐẲNG NGHỀ XÂY DỰNG KHOA XÂY DỰNG GIÁO TRÌNH MÔ ĐUN: GIA CÔNG, LẮP DỰNG VÀ THÁO DỠ VÁN KHUÔN - GIÀN GIÁO NGHỀ: CỐT THÉP - HÀN TRÌNH ĐỘ: TRUNG CẤP 2 MÔ ĐUN: GIA CÔNG, LẮP DỰNG VÀ THÁO DỠ VÁN KHUÔN - GIÀN GIÁO Tên mô đun: Gia công, lắp dựng và tháo dỡ ván khuôn, giàn giáo Mã mô đun: MĐ17 Thời gian thực hiện mô đun: 200 giờ (Lý thuyết: 53 giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 131 giờ; Kiểm tra: 16 giờ) I. Vị trí, tính chất mô đun. - Vị trí mô đun: Mô đun gia công lắp dựng và tháo dỡ ván khuôn giàng giáo được bố trí giảng dạy ở học kỳ 2 năm thứ nhất hoặc kỳ 1 năm thứ hai. - Tính chất mô đun: Là mô đun chuyên môn của nghề.
Mục tiêu của mô đun. - Kiến thức: Trình bày được cấu tạo và kỹ thuật các bước gia công, lắp dựng và tháo dỡ ván khuôn cho các bộ phận công trình - Kỹ năng: + Gia công, lắp dựng và tháo dỡ được ván khuôn, giàn giáo đảm bảo các yêu cầu kỹ thuật: + Làm được các công việc lựa chọn vật liệu, gia công, lắp dựng và tháo dỡ ván khuôn tại công trình xây dựng. + Tính toán được khối lượng, vật liệu, nhân công. - Về năng lực tự chủ và trách nhiệm: + Có tính tự giác trong học tập, hợp tác tốt khi thực tập theo nhóm.
+ Tuân thủ thực hiện vệ sinh công nghiệp, có ý thức tiết kiệm vật liệu và bảo quản dụng cụ thực tập. Nội dung của mô đun. 3 BÀI 1 Gia công, lắp dựng và tháo dỡ ván khuôn móng cột Mục tiêu của bài: - Kiến thức: Trình bày được yêu cầu kỹ thuật và nguyên tắc gia công, lắp dựng và tháo dỡ ván khuôn móng cột. Mô tả được cấu tạo và kỹ thuật gia công, lắp dựng và tháo dỡ ván khuôn móng cột - Kỹ năng: Gia công, lắp dựng và tháo dỡ ván khuôn móng cột đúng kỹ thuật và đạt yêu cầu.
Sử dụng được các loại dụng cụ gia công, lắp dựng và tháo dỡ ván khuôn móng cột - Thái độ: Rèn luyện tính cẩn thận, tỷ mỷ, chính xác. Thực hiện tốt các biện pháp an toàn - vệ sinh lao động cho người và thiết bị. Cấu tạo ván khuôn móng cột * Nguyên tắc chung về cấu tạo - Tấm khuôn gỗ kích thước nhỏ được cấu tạo theo những yêu cầu sau dưới đây. - Tấm khuôn ( hình: 01 ) làm bằng ván có chiều dầy tõ 25mm ®Õn 30mm thường có chiều rộng của ván từ 100mm đến 200mm các tấm ván được liên kết ghép khép kín bằng các nẹp gỗ và đóng đinh từ phía mặt ván tiếp xúc trực tiếp với bê tông.
- Khoảng cách nẹp ngoài cùng đến mép tấm ván khuôn nằm trong giới hạn từ 150 mm đến 250 mm (khi khoảng cách nhỏ hơn 150 mm thì nẹp cản trở việc lắp khuôn khi lớn hơn 250 mm thì tấm khuôn không đủ độ cứng ). - Khi liên kết với ván ( cạnh lớn của nẹp tiếp giáp với mạt ván ) đinh liên kết nẹp và ván mặt có chiều dài lớn hơn tổng chiều dài của nẹp và ván từ 10mm đến 15mm, đầu nhọn của đinh được đóng uốn gập theo nẹp ngang. khi nẹp đặt đứng ( cạnh bé của nẹp tiếp giáp với mặt ván) chiều dài của đinh phải lớn hơn 2,5 đến 3 lần chiều dầy của ván. trọng lượng của tấm ván khuôn phải phù hợp khi mang vận chuyển lắp ghép.
- Liên kết đinh: 4 + Liên kết đinh trong từng tấm khuôn hoặc trong các thành phần khác của ván khuôn cần cấu tạo sao cho trong thời gian đổ bê tông đinh làm việc æn ®Þnh ch¾c ch¾n nhÊt và khi tháo ván khuôn , có thể tháo nhổ thuận tiện dễ dàng. * Gia cố ván khuôn (để chịu áp lực ngang của bê tông mới đổ) - Gia cố bên trong cố định hai thành ván khuôn đối diện bằng dây thép, hoặc bu lông, hoặc cố định thành ván khuôn bằng thanh giằng xiên liên kết với móc treo đã được chôn sẵn ở bê tông đã đổ đợt trước. Ngoài ra người ta còn cố định thành ván khuôn bằng thanh giằng liên kết với thép chịu lực bên trong của công trình. - Kích thước và vị trí đặt nẹp trên tấm ván khuôn như hình vẽ theo (Bảng 01:về kích thước và vị trí nẹp ) 1.
Cấu tạo ván khuôn móng cột không dật cấp - Móng cột bê tông hay bê tông cốt thép thường có khối hộp hình vuông, chữ nhật. - Móng không dật cấp có cấu tạo ván khuôn có một hộp đế móng không có phần cổ móng. Gồm cấu tạo 2 tấm ván thành trong và 2 tấm ván thành ngoài được liên kết khép kín theo kích thước của cấu kiện bê tông. - Ngoài ra còn có một số chi tiết phụ như văng, nẹp, chống vv * Bảng kích thước chính của ván khuôn cho móng băng và móng cột độc lập Bảng 01: Chiều Khoảng cách Kích thước nhỏ nhất của tiết cao của (m)lớn nhất giữa diện (mm) bậc các nẹp(1) của móng tấm khuôn hoặc Nẹp của tấm Gia công ván Vị trí nẹp đối cột gối tựa (2) khi khuôn khi khuôn móng băng với thành hoặc chiều dầy ván chiều dầy (mm) móng bằng (mm) ván bằng băng (mm) (m) 19 25 40 50 19 25 Bằng Bằng thép gỗ 0,2 - - 1, 2, - - - - 7 2 cạnh lớn tiếp 5 0,3 0, 0, 1, 1, 25*6 25*8 L63*40* 50*60 xúc với thành 7 9 5 9 0 0 6 0,4 0, 0, 1, 1, 25*6 25*8 L63*40* 50*90 cạnh nhỏ tiếp 6 8 4 7 0 0 6 xúc với thành 0,5 0, 0, 1, 1, 40*5 40*5 L63*40* 50*12 6 8 3 6 0 0 6 0 0,6 0, 0, 1, 1, 40*5 40*6 L63*40* 50*15 5 7 2 5 0 0 6 0 0,75 0, 0, 1, 1, 40*7 40*9 L75*50* 50*20 cạnh nhỏ tiếp 5 7 1 4 0 0 6 0 xúc với thành a 20 600 500 600 20 a 150 60 500 60 500 60 150 40 30 1480 70 * Ghi chú: 1.
Ván khuôn 2 - Thanh nẹp 3 - Đinh chốt Hình 01: Cấu tạo tấm ván thành móng trụ độc lập không giật cấp (H < 750mm) 6 2 1 3 30 200 260 30 90 60 500 60 500 60 90 3030 Hình 02: Cấu tạo tấm ván thành móng trụ độc lập không giật cấp (H < 300mm) 6 4 3 1 7 2 5 1 - Ván khuôn thành móng 2 - Thanh nẹp 3 - Thanh chống chéo 4 - Thanh bọ chống trượt 5 - Thanh nêm 6 - Thanh văng mặt trên 2 thành móng 7 - Thanh ván kê chống nún Hình 03: Cấu tạo mặt cắt ngang móng trụ độc lập không giật cấp (H ≤ 500mm) 7 Hình 04: Cấu tạo móng trụ độc lập không giật cấp 1. Cấu tạo ván khuôn móng có dật cấp - Ván khuôn móng dật cấp có cấu tạo hộp đế móng là phần dưới cùng tương tự như ván khuôn móng không dật cấp. - Phần hộp cổ móng đặt chồng lên trên, mỗi hộp khuôn (Mỗi đợt)có cấu tạo 2 cặp ván khuôn song song và đối diện nhau mỗi cặp gồm 2 tấm trong và 2 tấm ngoài. - Hộp khuôn dưới được cấu tạo 2 tấm bên trong không đặt nẹp cữ ở đầu mà chỉ đóng cữ ở 2 tấm ngoài.
- Hộp khuôn trên được cấu tạo từ 2 tấm ngoài kéo dài ra 2 phía đặt trực tiếp lên thành cặp dưới, liên kết khép kín theo kích thước của cấu kiện bê tông. - Ngoài ra còn có một số chi tiết phụ như văng, nẹp, chống V a 20 600 500 600 20 a 150 60 500 60 500 60 150 40 30 1480 70 8 1 - Ván khuôn; 2 - Thanh nẹp; 3 - Đinh chốt Hình 05: Cấu tạo tấm ván thành cổ móng có dật cấp 2 1 3 30 200 140 30 90 60 650 60 90 3030 1 - Ván khuôn; 2 - Thanh nẹp; 3 - Đinh chốt Hình 06: Cấu tạo tấm ván thành đế móng có dật cấp 9 6 4 3 1 7 2 5 Hình 07: Cấu tạo trụ độc lập móng có giật cấp 1 - Ván khuôn thành móng; 2 - Thanh nẹp; 3 - Thanh chống chéo 4 - Thanh bọ chống trượt; 5 - Thanh nêm; 6 - Thanh văng mặt trên 2 thành móng; 7 - Thanh ván kê chống nún Hình 08: Cấu tạo trụ độc lập móng có giật cấp 2. Yêu cầu kỹ thuật ván khuôn móng cột 2. Đúng hình dáng, kích thước Ván khuôn móng cột độc lập khi gia công xong lắp ghép thành hộp mặt bên trong của ván khuôn tiếp giáp với bê tông đảm bảo đúng hình dáng, kích thước theo thiết kế hoặc cấu kiện của bê tông; 2.
Ván khuôn đảm bảo độ kín khít Ván khuôn móng cột độc lập khi lắp ghép, liên kết thành từng tấm, mảng tạo thành hộp luôn luôn đảm bảo kín khít không làm mất nước xi măng; 2. Độ ổn định chắc chắn Ván khuôn móng cột độc lập khi lắp dựng xong luôn luôn đảm bảo độ ổn định chắn chắn trong khi thi công đổ bê tông đến khi bê tông đạt cường độ chịu lực ; 10 2. Đúng vị trí tim cốt theo thiết kế Ván khuôn móng cột độc lập khi lắp dựng xong phải đúng vị trí tim theo cả 2 phương trục dọc và trục ngang của công trình, đảm bảo đúng cốt cao độ theo thiết kế. Cấu tạo của ván khuôn trong khi lắp và tháo dỡ Có cấu tạo thật đơn giản, khoa học hợp lý, lắp nhanh không làm ảnh hưởng đến công tác lắp đặt cốt thép, khi tháo không làm ảnh hưởng đến bê tông và luân chuyển được nhiều lần; 3.
Quy trình gia công sản xuất, lắp dựng và tháo dỡ ván khuôn móng cột 3. Đọc bản vẽ cấu tạo móng Đọc bản vẽ mặt bằng, mặt đứng, mặt cắt và bản vẽ chi tiết của kết cấu bê tông cốt thép biết được hình dạng, kích thước chiều dài, rộng, kích thước các cạnh. - Lập được bảng thống kê, chủng loại, số lượng, kích thước cho Ví dụ trên (Hình số 10: Cấu tạo trụ độc lập móng có giật cấp). Chọn vật liệu - Căn cứ vào số liệu của bảng thống kê.
- Chọn gỗ để gia công các tấm ván sao cho phù hợp chiều dài, chiều rộng hợp lý để tránh cắt lối lãng phí vật liệu và nhân công. - Chọn đầy đủ các thanh nẹp, văng, chống, nêm , kê và các vật liệu đinh theo yêu cầu vv. Gia công sản xuất ván khuôn *Gia công sản xuất ván khuôn móng không dật cấp. - Gia công các tấm ván khuôn thành theo từng cặp đúng hình dạng, kích thước theo chiều dài, chiÒu réng của cấu kiện bê tông.
*Gia công sản xuất ván khuôn móng có dật cấp.
