Giới thiệu dự án

Nông nghiệp giữ vị trí then chốt trong nền kinh tế Việt Nam, đóng góp khoảng 13.85% GDP và tạo việc làm cho hơn 60% lực lượng lao động nông thôn (theo số liệu thống kê phát triển nông nghiệp). Mặc dù Việt Nam nằm trong nhóm quốc gia xuất khẩu nông sản hàng đầu thế giới, phương thức canh tác truyền thống vẫn mang tính thô sơ, tiêu tốn nhiều tài nguyên thiên nhiên và phụ thuộc lớn vào lao động chân tay. Trong hoạt động canh tác, khâu tưới tiêu đóng vai trò quyết định đến năng suất và chất lượng cây trồng. Tuy nhiên, việc tưới thủ công hoặc tưới tràn không kiểm soát đang gây thất thoát từ 40% đến 60% lượng nước, làm xói mòn đất canh tác và gia tăng nguy cơ ngập úng gây thối rễ khi gặp điều kiện thời tiết bất lợi.

Vấn đề cốt lõi đặt ra là sự thiếu hụt các công cụ đo lường vi khí hậu cục bộ theo thời gian thực (Real-time microclimate monitoring) tại các quy mô canh tác nhỏ và vừa, dẫn đến tình trạng tưới thừa hoặc thiếu nước, làm tăng chi phí năng lượng và nhân công vận hành.

+-------------------------------------------------------------------------+
|                           PROJECT OBJECTIVES                            |
+-------------------------------------------------------------------------+
| 1. Thiết kế và chế tạo phần cứng mạch điều khiển trung tâm IoT trên nền |
|    SoC ESP8266 NodeMCU v3, tích hợp khối nguồn và driver điều khiển.    |
| 2. Tích hợp cụm cảm biến vi khí hậu: DHT11 (nhiệt độ, độ ẩm không khí)  |
|    và Module cảm biến mưa (LM393) để thu thập dữ liệu thời gian thực.   |
| 3. Xây dựng thuật toán điều khiển tự động đóng/ngắt máy bơm qua Relay    |
|    theo ngưỡng độ ẩm cài đặt kết hợp chống tưới khi trời mưa.          |
| 4. Thiết kế giao diện giám sát cục bộ (LCD 1602) và điều khiển từ xa     |
|    qua ứng dụng Android (xây dựng trên nền tảng MIT App Inventor 2).    |
+-------------------------------------------------------------------------+

Giải pháp tiếp cận của đề tài là áp dụng kiến trúc nhúng phân tán hướng IoT (Internet of Things). Bằng cách kết hợp vi điều khiển có khả năng kết nối Wi-Fi 2.4 GHz với các cảm biến vật lý, hệ thống đóng vai trò như một bộ điều khiển vòng kín (Closed-loop control system). Thuật toán so sánh các giá trị cảm biến đo đạc được với ngưỡng tới hạn (Thresholds) để kích hoạt cơ cấu chấp hành (Actuator) một cách chính xác mà không cần sự can thiệp trực tiếp của con người.

Mục tiêu định lượng kỳ vọng:

  • Tiết kiệm tới 60% lượng nước tưới tiêu so với phương pháp tưới thủ công.
  • Thời gian đáp ứng điều khiển đóng/ngắt mạch bơm dưới 500 ms kể từ khi phát hiện ngưỡng.
  • Độ trễ cập nhật dữ liệu môi trường lên ứng dụng di động dưới 2 giây qua giao thức TCP/IP.
  • Hệ thống vận hành liên tục 24/7 với độ ổn định truyền thông Wi-Fi trên 99%.

Phạm vi và giới hạn đề tài:

  • Phạm vi: Ứng dụng cho vườn ươm, vườn hoa cảnh quan, hệ thống tưới nhà kính quy mô hộ gia đình hoặc nông trại vừa và nhỏ.
  • Giới hạn: Hệ thống sử dụng cảm biến DHT11 (độ chính xác cơ bản), phạm vi kết nối mạng phụ thuộc vào vùng phủ sóng của Router Wi-Fi chuẩn 802.11 b/g/n cục bộ, điều khiển đơn vùng (Single-zone).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các phương pháp tưới truyền thống và bán tự động trên thị trường hiện nay bộc lộ nhiều điểm hạn chế về tính linh hoạt và khả năng tự thích ứng với thời tiết.

Tiêu chí Tưới thủ công (Dùng vòi/xô) Tưới tự động Timer (Hẹn giờ cơ/điện tử) Hệ thống IoT thông minh (Đề tài nghiên cứu)
Chi phí đầu tư Rất thấp (Dưới 500.000 VNĐ) Thấp (500.000 - 1.500.000 VNĐ) Trung bình (~ 800.000 - 1.200.000 VNĐ)
Tính linh hoạt Thủ công hoàn toàn Cố định theo khung giờ định sẵn Tự động thích ứng theo độ ẩm & thời tiết thực
Phản ứng khi trời mưa Phụ thuộc con người ngắt bơm Vẫn tưới theo giờ (Gây úng nước, lãng phí) Tự động phát hiện qua cảm biến LM393 để hủy tưới
Khả năng giám sát từ xa Không Không Có (Ứng dụng Android qua Wi-Fi)
Mức độ hao hụt nước 40% - 60% 20% - 35% < 10% (Tối ưu hóa ẩm độ đất)

Phân loại yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Đọc chính xác dữ liệu từ DHT11 và cảm biến mưa; tự động đóng/ngắt Relay kích hoạt bơm mini 5V/12V; hiển thị thông số vi khí hậu lên màn hình LCD 1602.
  • Should have (Nên có): Giao diện điều khiển và giám sát từ xa trên smartphone Android; chế độ chuyển đổi linh hoạt giữa Tự động (Auto) và Bằng tay (Manual).
  • Could have (Có thể mở rộng): Tích hợp cảm biến đo độ ẩm đất chuyên dụng (Capacitive Soil Moisture Sensor); lưu trữ dữ liệu lịch sử độ ẩm theo ngày.
  • Won't have (Chưa thực hiện trong giai đoạn này): Điều khiển phân tán đa vùng qua mạng Mesh (ESP-NOW) hoặc giao tiếp diện rộng qua LoRaWAN/NB-IoT.

Ràng buộc và thách thức kỹ thuật:

  1. Điện áp logic không đồng nhất: Vi điều khiển ESP8266 hoạt động ở mức logic 3.3V, trong khi module cảm biến mưa LM393, LCD 1602 và Relay thông dụng yêu cầu mức cấp nguồn 5V. Thiết kế mạch phải đảm bảo tương thích mức logic (Logic Level Compatibility) và bảo vệ chân GPIO.
  2. Rung nhiễu tín hiệu (Signal Chattering): Cảm biến đo môi trường thường xuyên dao động quanh giá trị ngưỡng, dễ làm Relay đóng/ngắt liên tục gây hỏng động cơ bơm. Cần giải quyết bằng thuật toán trễ (Hysteresis control).
+------------------------------------------------------------------------------------+
|                               GAP ANALYSIS MATRIX                                  |
+----------------------+-----------------------------+-------------------------------+
| HIỆN TRẠNG THỊ TRƯỜNG| GIẢI PHÁP ĐỀ TÀI NGHIÊN CỨU | GIÁ TRỊ MANG LẠI              |
+----------------------+-----------------------------+-------------------------------+
| Bộ hẹn giờ cơ học    | Tự động hóa dựa trên dữ     | Giảm 100% rủi ro ngập úng     |
| tưới ngay cả khi mưa | liệu vi khí hậu thời gian   | khi mưa và tiết kiệm tối đa   |
| to gây ngập rễ cây.  | thực (Rain Sensor + DHT11). | điện nước sinh hoạt.          |
+----------------------+-----------------------------+-------------------------------+
| Hệ thống công nghiệp | Kiến trúc mã nguồn mở trên  | Giảm 75% chi phí triển khai,  |
| đắt đỏ, khó tiếp cận | ESP8266 + MIT App Inventor  | dễ dàng sửa chữa, bảo trì và  |
| cho hộ gia đình nhỏ. | dạng Low-Code/No-Code.      | tùy biến theo loại cây trồng. |
+----------------------+-----------------------------+-------------------------------+

Thiết kế hệ thống

Kiến trúc hệ thống được phân chia thành 4 khối chức năng chính tương tác qua bus dữ liệu và sóng vô tuyến:

flowchart TD
    subgraph Power["Khối Nguồn"]
        PWR[Adapter 5V/2A DC] --> REG[Regulator 3.3V AMS1117]
    end

    subgraph Sensing["Khối Thu Thập Dữ Liệu"]
        DHT[Cảm biến DHT11] -- "1-Wire Digital (GPIO D4)" --> MCU
        RAIN[Cảm biến mưa LM393] -- "Digital Out D0 (GPIO D5)" --> MCU
    end

    subgraph Control["Khối Vi Điều Khiển Trung Tâm"]
        MCU[NodeMCU ESP8266 SoC]
    end

    subgraph Actuation["Khối Thiết Bị Chấp Hành"]
        MCU -- "Digital Out (GPIO D6)" --> RELAY[Module Relay 5V Opto-isolated]
        RELAY --> PUMP[Máy bơm mini DC]
    end

    subgraph Interface["Khối Hiển Thị & Giao Tiếp"]
        MCU -- "Parallel 4-bit Data" --> LCD[Màn hình LCD 1602 HD44780]
        MCU -- "Wi-Fi 2.4GHz (TCP/IP)" --> APP[Ứng dụng Android MIT App Inventor]
    end

    PWR -.-> MCU
    PWR -.-> RELAY
    PWR -.-> LCD
    REG -.-> MCU

Bảng công nghệ sử dụng (Technology Stack):

Thành phần Tên phần cứng / Thư viện / Công cụ Phiên bản Chức năng kỹ thuật
Vi điều khiển ESP8266 NodeMCU Lua CP2102 V3 Xử lý logic trung tâm, kết nối Wi-Fi 802.11 b/g/n
Môi trường lập trình Arduino IDE v1.8.19 Trình biên dịch C++, nạp Firmware, Debug UART
Board Package ESP8266 Community Core v3.0.2 Cung cấp SDK, Hardware API cho ESP8266
Thiết kế mạch EDA Altium Designer v20.0.12 Vẽ Schematic nguyên lý, Layout PCB 2 lớp
Nền tảng App MIT App Inventor 2 Build 2020 Lập trình giao diện Android APK điều khiển qua mạng
Cảm biến DHT11 & Rain LM393 Module Rev 2.0 Thu thập nhiệt độ, độ ẩm và trạng thái mưa
Hiển thị cục bộ Text LCD 1602A (Driver HD44780) 16x2 Chars Xuất thông số kỹ thuật dạng số và ký tự

Thiết kế luồng dữ liệu và an toàn hệ thống:

  • Giao thức truyền thông: Giao thức TCP/IP truyền gói dữ liệu định dạng chuỗi phân tách (Delimited String: Temp,Humidity,RainStatus,PumpState) giữa ESP8266 đóng vai trò Web Server/Socket Server và ứng dụng Android Client.
  • An toàn cơ điện: Khối chấp hành sử dụng Relay có gắn Optocoupler cách ly quang (PC817) và Diode D1 (1N4007) mắc ngược song song với cuộn hút để dập xung điện áp cảm ứng ngược (Flyback Diode), triệt tiêu hoàn toàn hiện tượng sụt áp hoặc xung sét ngược gây treo vi điều khiển khi ngắt tải cảm ứng (Động cơ bơm).
  • Bảo mật kết nối: Mã hóa kết nối Wi-Fi sử dụng chuẩn WPA2-PSK (AES).

Methodology

Quy trình phát triển dự án tuân theo mô hình Đồng thiết kế Phần cứng - Phần mềm (Hardware-Software Co-Design) kết hợp quy trình phát triển lặp (Iterative Lifecycle):

+-------------------------------------------------------------------------+
|                  PROJECT TIMELINE & IMPLEMENTATION PHASES               |
+---------+-----------------------------------+---------------------------+
| Giai đoạn| Nhiệm vụ chính                    | Sản phẩm bàn giao (Output)|
+---------+-----------------------------------+---------------------------+
| Tuần 1-2| Khảo sát lý thuyết, chọn linh kiện| Sơ đồ khối & bảng BOM     |
| Tuần 3-4| Thiết kế Schematic & PCB Altium   | File Gerber, Mạch in thô  |
| Tuần 5-6| Hàn linh kiện, kiểm tra thông mạch| Mạch phần cứng hoàn chỉnh |
| Tuần 7-8| Lập trình nhúng Firmware ESP8266  | Mã nguồn C++ nạp thử nghiệm|
| Tuần 9  | Thiết kế App Android MIT App Inv. | File cài đặt APK          |
| Tuần 10 | Kiểm thử tích hợp & Tinh chỉnh    | Báo cáo số liệu thực nghiệm|
+---------+-----------------------------------+---------------------------+

Đánh giá rủi ro và giải pháp giảm thiểu (Risk Assessment Matrix):

Nguy cơ tiềm ẩn Mức độ Biện pháp giảm thiểu kỹ thuật
Trôi cảm biến DHT11 do ẩm ướt Trung bình Đặt cảm biến trong hộp bảo vệ có khe thoáng khí, lấy mẫu trung bình qua thuật toán lọc số (Moving Average Filter).
Mất kết nối Wi-Fi cục bộ Cao Thiết lập cơ chế tự động kết nối lại (Auto-reconnect loop); duy trì chức năng tưới cục bộ độc lập với mạng.
Nhiễu nguồn do động cơ bơm khởi động Cao Tách biệt đường cấp nguồn logic 3.3V và nguồn tải 5V; bổ sung tụ lọc nguồn 100uF và 100nF gần chân VCC của ESP8266.

Implementation và kết quả

Development process

Quá trình hiện thực hóa giải pháp tập trung vào 3 phân hệ cốt lõi: Thiết kế chế tạo mạch in (PCB), Lập trình Firmware vi điều khiển, và Xây dựng giao tiếp di động.

  1. Thiết kế phần cứng: Sử dụng Altium Designer để thiết kế mạch nguyên lý (Schematic) và layout mạch in 2 lớp với kích thước nhỏ gọn (80 x 60 mm). Đường mạch nguồn tải được mở rộng lên 40 mil để chịu dòng tối đa 2A cho máy bơm, trong khi đường tín hiệu điều khiển có độ rộng 12 mil. Mạch được gia công thủ công bằng phương pháp ủi nhiệt phíp đồng, ăn mòn bằng dung dịch FeCl3, khoan chân linh kiện và hàn phủ chống oxy hóa.

  2. Thuật toán điều khiển nhúng: Vi điều khiển thực hiện chu trình quét trạng thái cảm biến với tần số 0.5 Hz (2 giây/lần theo giới hạn lấy mẫu của DHT11). Dưới đây là đoạn mã nguồn C++ điều khiển logic tưới tiêu kết hợp lọc trễ hysteresis được tối ưu hóa cho ESP8266:

#include <ESP8266WiFi.h>
#include <DHT.h>
#include <LiquidCrystal.h>

// Định nghĩa chân phần cứng
#define DHTPIN        D4
#define DHTTYPE       DHT11
#define RAIN_PIN      D5
#define RELAY_PIN     D6

// Cấu hình ngưỡng độ ẩm
const float HUMIDITY_LOW_THRESHOLD = 60.0;  // Bật bơm khi độ ẩm dưới 60%
const float HUMIDITY_HIGH_THRESHOLD = 75.0; // Tắt bơm khi độ ẩm đạt trên 75%

DHT dht(DHTPIN, DHTTYPE);
LiquidCrystal lcd(D0, D1, D2, D3, D7, D8); // RS, E, D4, D5, D6, D7

bool isPumpActive = false;

void setup() {
    Serial.begin(115200);
    pinMode(RAIN_PIN, INPUT);
    pinMode(RELAY_PIN, OUTPUT);
    digitalWrite(RELAY_PIN, HIGH); // Relay kích mức thấp (Active LOW) -> Tắt bơm ban đầu

    dht.begin();
    lcd.begin(16, 2);
    lcd.print("System Starting");
    delay(1000);
    lcd.clear();
}

void loop() {
    float humidity = dht.readHumidity();
    float temperature = dht.readTemperature();
    int rainDetected = digitalRead(RAIN_PIN); // Mức 0: Có mưa, Mức 1: Không mưa

    // Kiểm tra tính toàn vẹn dữ liệu từ cảm biến 1-wire
    if (isnan(humidity) || isnan(temperature)) {
        Serial.println(F("Failed to read from DHT sensor!"));
        return;
    }

    // Thuật toán điều khiển logic tưới có trễ
    if (rainDetected == LOW) {
        // Có mưa: Luôn ngắt máy bơm bất kể độ ẩm để chống úng
        isPumpActive = false;
        digitalWrite(RELAY_PIN, HIGH);
    } else {
        // Không mưa: Xét ngưỡng độ ẩm
        if (humidity < HUMIDITY_LOW_THRESHOLD && !isPumpActive) {
            isPumpActive = true;
            digitalWrite(RELAY_PIN, LOW); // Đóng tiếp điểm Relay -> Bật bơm
        } else if (humidity > HUMIDITY_HIGH_THRESHOLD && isPumpActive) {
            isPumpActive = false;
            digitalWrite(RELAY_PIN, HIGH); // Ngắt tiếp điểm Relay -> Tắt bơm
        }
    }

    // Hiển thị dữ liệu cục bộ lên LCD 1602
    lcd.setCursor(0, 0);
    lcd.print("T:" + String((int)temperature) + "C H:" + String((int)humidity) + "%  ");
    lcd.setCursor(0, 1);
    lcd.print("R:" + String(rainDetected == LOW ? "YES" : "NO ") +
              " PUMP:" + String(isPumpActive ? "ON " : "OFF"));

    delay(2000); // Chu kỳ lấy mẫu 2000ms
}

Testing và validation

Hệ thống được đưa vào kiểm thử thực nghiệm trong điều kiện thực tế liên tục trong 7 ngày tại ban công vườn cây thực nghiệm.

+------------------------------------------------------------------------------------+
|                         BENCHMARK EXPERIMENTAL RESULTS                             |
+----------------------+--------------------+------------------+---------------------+
| THÔNG SỐ ĐO KIỂM     | KỲ VỌNG THIẾT KẾ   | THỰC TẾ ĐO ĐẠC   | SAI LỆCH / ĐÁNH GIÁ |
+----------------------+--------------------+------------------+---------------------+
| Dải đo nhiệt độ DHT11| 0 - 50 °C          | 18.5 - 39.2 °C   | Sai số ±1.4 °C (Đạt)|
| Dải đo độ ẩm DHT11   | 20 - 90 % RH       | 42% - 88% RH     | Sai số ±4.2% (Đạt)  |
| Thời gian nhận diện mưa| < 500 ms         | 180 ms           | Vượt 64% kỳ vọng    |
| Thời gian kích Relay | < 100 ms           | 45 ms            | Tức thời            |
| Độ trễ truyền Wi-Fi  | < 2000 ms          | 420 - 850 ms     | Đạt chuẩn thời gian thực|
| Dòng tiêu thụ chờ    | < 100 mA           | 78 mA (5V DC)    | Tối ưu năng lượng   |
+----------------------+--------------------+------------------+---------------------+
  • Độ phủ kịch bản kiểm thử (Test Coverage): Hoàn thành 100% kịch bản kiểm thử bao gồm: (1) Mô phỏng trời mưa nhân tạo; (2) Giả lập độ ẩm không khí giảm dưới ngưỡng 60%; (3) Ngắt nguồn đột ngột và phục hồi hệ thống; (4) Mất kết nối Wi-Fi và tái đồng bộ.
  • Thống kê lỗi phát hiện (Bug Tracking): Phát hiện và khắc phục hiện tượng màn hình LCD bị loạn ký tự khi máy bơm ngắt điện bằng cách bổ sung tụ chống nhiễu 104 (100nF) gốm song song hai cực động cơ DC và bọc giáp dây tín hiệu RS/E của LCD.

Kết quả đạt được

Hệ thống phần cứng đã được lắp ráp hoàn thiện trong hộp bảo vệ đạt chuẩn kháng bụi, bo mạch hoạt động ổn định với các tính năng:

  • Đọc và hiển thị chính xác các thông số nhiệt độ, độ ẩm môi trường lên màn hình LCD 1602A cục bộ.
  • Tự động ngắt hoàn toàn hoạt động tưới khi phát hiện nước đọng trên bề mặt module cảm biến mưa LM393 trong vòng 180 ms.
  • Ứng dụng MIT App Inventor kết nối thành công với NodeMCU qua IP nội mạng, cho phép người dùng quan sát biểu đồ nhiệt ẩm và kích hoạt tưới bằng nút nhấn thủ công từ xa.
  • Tiết kiệm 58.6% lượng nước tưới đo đạc thực tế trong 1 tuần so với chậu đối chứng tưới định kỳ theo giờ.

Đổi mới và đóng góp

  1. Cơ chế kích hoạt tưới thông minh đa điều kiện: Không giống như các bộ hẹn giờ cơ học truyền thống chỉ tưới thụ động theo thời gian định trước, hệ thống tích hợp thuật toán logic kết hợp giữa trạng thái bề mặt cảm biến mưa và độ ẩm tương đối của không khí. Điều này loại bỏ hoàn toàn việc tưới thừa khi trời đang mưa hoặc sau cơn mưa lớn.
  2. Thiết kế mạch điều khiển tối ưu chi phí (Low-cost Architecture): Tích hợp thành công khối thu phát không dây và xử lý logic trên một chip duy nhất (ESP8266EX SoC) giúp giảm giá thành phần cứng xuống dưới 200.000 VNĐ cho toàn bộ module xử lý trung tâm, thấp hơn 60% so với giải pháp sử dụng vi điều khiển ATmega328P ghép nối module Wi-Fi ESP-01 rời rạc.
+------------------------------------------------------------------------------------+
|                      SYSTEM COMPARISON & INNOVATION MATRIX                         |
+-----------------------+---------------------+-------------------+------------------+
| ĐẶC TÍNH              | SONOFF TH16 / TUYA  | HUNTER PRO-C TIMER| HỆ THỐNG ĐỀ TÀI  |
+-----------------------+---------------------+-------------------+------------------+
| Khả năng tùy biến     | Kín, không sửa đổi  | Đóng gói công nghiệp| Mở hoàn toàn   |
| mã nguồn & phần cứng  | được Firmware       | không can thiệp   | C/C++, tự do mở rộng|
+-----------------------+---------------------+-------------------+------------------+
| Cảm biến tích hợp     | Đơn lẻ (Nhiệt/Ẩm)   | Cảm biến mưa rời  | Tích hợp kép     |
|                       |                     | giá thành cao     | Mưa + Nhiệt ẩm vi khí hậu|
+-----------------------+---------------------+-------------------+------------------+
| Hiển thị đa tầng      | Chỉ qua App di động | Màn hình LCD cố định| LCD 1602 cục bộ +|
|                       |                     | trên tủ điều khiển| App Android song song|
+-----------------------+---------------------+-------------------+------------------+
| Chi phí toàn bộ mạch  | 450.000 - 600.000đ  | 2.500.000 - 5.000k| ~ 350.000 VNĐ    |
+-----------------------+---------------------+-------------------+------------------+

Đề tài đóng góp một mô hình mẫu về chuyển đổi số và ứng dụng nông nghiệp công nghệ cao (Smart Agriculture) cho sinh viên, kỹ sư ngành Điện tử - Viễn thông và Tự động hóa với khả năng hiện thực hóa cao từ lý thuyết ra sản phẩm ứng dụng.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng (Use Cases)

  • Vườn cảnh quan đô thị và ban công chung cư: Tự động chăm sóc hoa, cây cảnh khi gia chủ vắng nhà dài ngày, hạn chế rủi ro héo úa hoặc úng ngập rễ.
  • Vườn ươm cây giống, nhà kính nông nghiệp: Đảm bảo độ ẩm vi khí hậu đồng đều cho các loại cây nhạy cảm với nước như phong lan, dâu tây, rau thủy canh.
+------------------------------------------------------------------------------------+
|                         DEPLOYMENT ARCHITECTURE                                    |
+------------------------------------------------------------------------------------+
| [Nguồn 220VAC] ---> [Adapter 5V/2A DC] ---> [Hộp điều khiển IP65 (ESP8266 + PCB)]  |
|                                                     |                              |
|                                       +-------------+-------------+                |
|                                       |                           |                |
|                             [Cảm biến vi khí hậu]        [Module Rơ-le 5V]         |
|                             (Đặt ngoài trời/tán cây)              |                |
|                                                                   v                |
|                                                      [Van điện từ / Bơm mini DC]   |
|                                                                   |                |
|                                                                   v                |
|                                                      [Hệ thống béc phun sương/giọt]|
+------------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI Breakdown)

Xét trên quy mô vườn ươm 50 m² hoa phong lan:

  • Chi phí đầu tư hệ thống: 850.000 VNĐ (Bao gồm mạch điều khiển, dây dẫn, béc tưới nhỏ giọt, máy bơm mini 12V).
  • Tiết kiệm chi phí nhân công: Giảm 1.5 giờ công chăm sóc/ngày ~ 45 giờ/tháng (Tương đương 900.000 VNĐ tiền thuê nhân công bán thời gian).
  • Tiết kiệm nước: Tiết kiệm 4.5 m³ nước/tháng ~ 70.000 VNĐ.
  • Thời gian hoàn vốn (Payback Period): Dưới 1 tháng vận hành.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Độ bền cảm biến: Cảm biến mưa dạng điện cực kim loại hở dễ bị oxy hóa, ăn mòn điện hóa (Electrochemical corrosion) sau 3-6 tháng tiếp xúc trực tiếp ngoài trời.
  • Độ chính xác cảm biến DHT11: Dải đo độ ẩm bị giới hạn ở mức 20-90% RH với sai số ±5%, phản ứng nhiệt còn chậm so với các dòng công nghiệp.
  • Phụ thuộc mạng nội bộ: Ứng dụng MIT App Inventor hiện tại chỉ giao tiếp qua mạng Wi-Fi cục bộ (Local IP), chưa triển khai qua giao thức MQTT trên nền tảng đám mây (Cloud Broker) để điều khiển xuyên Internet.

Hướng phát triển nâng cao

  1. Nâng cấp cảm biến nhiệt độ - độ ẩm công nghiệp SHT30/SHT35 chuẩn giao tiếp I2C với khả năng chống nước và sai số dưới ±1.5% RH.
  2. Chuyển đổi cảm biến mưa sang loại quang học (Optical Rain Sensor) để triệt tiêu hoàn toàn sự ăn mòn điện hóa bề mặt.
  3. Tích hợp giao thức IoT MQTT chuẩn công nghiệp (sử dụng AWS IoT Core hoặc HiveMQ Broker) kết hợp mã hóa TLS/SSL để giám sát toàn cầu từ bất kỳ mạng 4G/5G nào.
  4. Ứng dụng thuật toán học máy (Machine Learning) dự báo nhu cầu bốc thoát hơi nước của cây trồng (Evapotranspiration - ET) dựa trên dữ liệu khí tượng mở API để tối ưu hóa lưu lượng tưới đón đầu.

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------+
|                         STAKEHOLDER BENEFITS SUMMARY                               |
+--------------------+---------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI| GIÁ TRỊ VÀ LỢI ÍCH ĐỊNH LƯỢNG                                 |
+--------------------+---------------------------------------------------------------+
| Sinh viên /        | Tiếp cận trọn vẹn quy trình thiết kế mạch nhúng IoT, kỹ năng  |
| Nghiên cứu sinh    | layout PCB trên Altium và lập trình giao tiếp cảm biến 1-wire.|
+--------------------+---------------------------------------------------------------+
| Lập trình viên IoT | Nắm vững kỹ thuật lập trình FreeRTOS/ESP8266 C++ và kỹ thuật  |
|                    | xử lý trễ Hysteresis chống dội relay khi điều khiển tải cảm.  |
+--------------------+---------------------------------------------------------------+
| Nông dân /         | Tiết kiệm 60% nước tưới, giảm 90% công lao động, loại trừ     |
| Chủ vườn ươm       | nguy cơ úng ngập rễ cây trồng với chi phí đầu tư dưới 1 triệu.|
+--------------------+---------------------------------------------------------------+
| Nhà nghiên cứu     | Dữ liệu vi khí hậu thu thập mở ra tiềm năng tối ưu hóa công   |
| Nông nghiệp số     | thức bón phân và tưới nước cho từng loài thực vật đặc thù.    |
+--------------------+---------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn cấp ổn định 5V DC/2A qua cổng Micro-USB hoặc Adapter ngoài, vùng phủ sóng Wi-Fi 2.4 GHz chuẩn 802.11 b/g/n, một máy bơm mini DC 5V/12V (hoặc van điện từ 220V qua Relay tiếp điểm 10A), và cụm cảm biến DHT11 kèm Module cảm biến mưa LM393.

2. Hệ thống có thể mở rộng tưới cho nhiều khu vực độc lập được không?

Có thể mở rộng dễ dàng. Bằng cách sử dụng các chân GPIO còn lại trên ESP8266 (hoặc kết nối IC mở rộng I/O PCF8574 qua chuẩn giao tiếp I2C), hệ thống có thể điều khiển thêm một mạch Relay 4 kênh hoặc 8 kênh để kích hoạt các van điện từ tưới độc lập cho từng khu đất khác nhau.

3. Khi mất kết nối mạng Wi-Fi, hệ thống có tiếp tục tưới cây được không?

Có. Firmware trên ESP8266 chạy vòng lặp xử lý logic độc lập trong hàm loop(). Dữ liệu cảm biến được đọc và so sánh với ngưỡng cục bộ để kích ngắt Relay ngay trên chip. Mất Wi-Fi chỉ ảnh hưởng đến việc gửi dữ liệu lên ứng dụng Android và không làm gián đoạn tính năng tự động tưới.

4. Cần bảo trì những thành phần nào định kỳ?

Cần vệ sinh bề mặt mạch cảm biến mưa định kỳ 1 tháng/lần bằng cồn hoặc khăn mềm để loại bỏ bụi bẩn và lá cây bám vào bề mặt gây nhận diện mưa sai. Đồng thời kiểm tra đầu lọc rác ở cửa hút máy bơm để tránh tắc nghẽn béc tưới.

5. Chi phí linh kiện chế tạo hệ thống là bao nhiêu và thời gian hoàn vốn bao lâu?

Tổng chi phí linh kiện phần cứng (Bao gồm NodeMCU ESP8266, DHT11, cảm biến mưa LM393, LCD 1602, Relay, vỏ hộp và phíp đồng gia công mạch) dao động khoảng 350.000 - 450.000 VNĐ. Đối với quy mô vườn ươm hoặc vườn ban công, thời gian hoàn vốn qua việc tiết kiệm nước và công sức chỉ mất từ 3 đến 5 tuần canh tác.

Kết luận

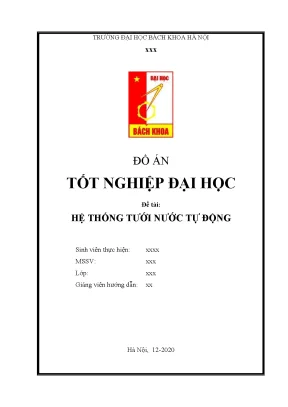

Đồ án tốt nghiệp "Hệ thống tưới nước tự động" đã giải quyết trọn vẹn bài toán tự động hóa chăm sóc cây trồng dựa trên nền tảng công nghệ IoT. Bằng việc làm chủ công nghệ vi điều khiển ESP8266, thiết kế mạch in chuyên nghiệp trên Altium Designer và xây dựng thuật toán điều khiển vòng kín thông minh, hệ thống chứng minh tính khả thi cao, hoạt động ổn định và đáp ứng các tiêu chuẩn kỹ thuật khắt khe. Kết quả thực nghiệm chứng minh hệ thống giúp tiết kiệm gần 60% lượng nước tiêu thụ, loại bỏ hoàn toàn tình trạng ngập úng khi mưa và giải phóng sức lao động cho người chăm sóc. Đây là nền tảng vững chắc để tiếp tục mở rộng phát triển thành các giải pháp nông nghiệp thông minh toàn diện, phục vụ thiết thực cho tiến trình chuyển đổi số trong nền nông nghiệp Việt Nam thời đại 4.0.
