Khai thác hệ thống chiếu sáng, tín hiệu xe Toyota và xây dựng mô hình thực tế

Khám phá cấu tạo, nguyên lý, sơ đồ mạch hệ thống chiếu sáng tín hiệu trên xe Toyota. Bao gồm hướng dẫn xây dựng mô hình và khắc phục hư hỏng.

• Tác giả: Phan Nhật Nam
• Người hướng dẫn: Th.S Nguyễn Hồng Thắng
• Trường học: Trường Đại học Giao thông Vận tải TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật Cơ khí

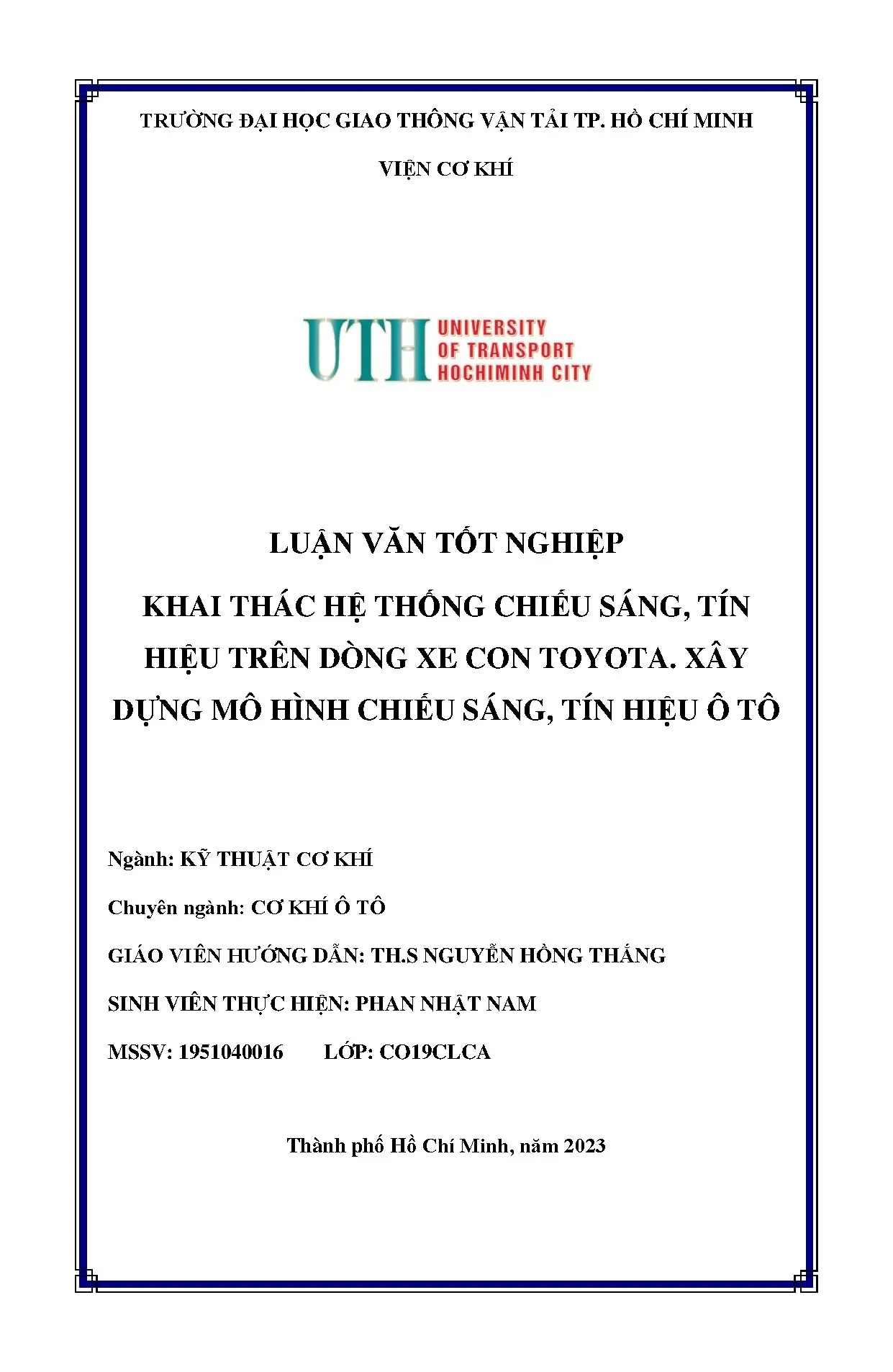

• Đề tài: Khai thác hệ thống chiếu sáng, tín hiệu trên dòng xe con Toyota. Xây dựng mô hình chiếu sáng, tín hiệu ô tô
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2023
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Giới thiệu về hệ thống chiếu sáng tín hiệu ô tô Toyota

Hệ thống chiếu sáng tín hiệu ô tô Toyota là một phần không thể thiếu trong thiết bị an toàn giao thông hiện đại. Hệ thống này không chỉ đơn thuần là phụ kiện trang trí, mà còn đóng vai trò vô cùng quan trọng trong việc đảm bảo an toàn cho người lái xe và những người tham gia giao thông. Các đèn chiếu sáng và tín hiệu trên ô tô Toyota được thiết kế để giúp tài xế nhìn rõ đường xá vào ban đêm, tạo ra môi trường giao thông an toàn và hợp lệ. Hệ thống này bao gồm nhiều thành phần khác nhau như đèn pha, đèn sương mù, đèn xi nhan, đèn báo nguy hiểm và các trang thiết bị hiện đại khác. Sự phát triển công nghệ trong lĩnh vực chiếu sáng ô tô đã giúp cải thiện đáng kể hiệu suất và tính thẩm mỹ của các phương tiện. Toyota luôn nỗ lực ứng dụng những công nghệ mới nhất để nâng cao chất lượng và an toàn cho người sử dụng.

1.1. Lịch sử phát triển đèn chiếu sáng trên ô tô

Lịch sử phát triển đèn ô tô bắt đầu từ những chiếc đèn dầu mỏ sơ khai. Sau đó, công nghệ đèn dây tóc ra đời, mang lại sự cải tiến đáng kể. Tiếp theo là đèn halogen với độ sáng cao hơn và tuổi thọ lâu hơn. Gần đây, đèn xenon và đèn LED được ứng dụng rộng rãi nhờ hiệu suất năng lượng tốt và khả năng chiếu sáng vượt trội. Các công nghệ này đã tạo nên những bước tiến lớn trong ngành công nghiệp ô tô.

1.2. Công dụng chính của hệ thống chiếu sáng tín hiệu

Hệ thống chiếu sáng tín hiệu trên ô tô Toyota có nhiều công dụng quan trọng. Thứ nhất, nó cung cấp độ sáng để tài xế có thể nhìn rõ đường xá vào ban đêm hoặc điều kiện thời tiết xấu. Thứ hai, nó phát tín hiệu cho những người tham gia giao thông khác biết về ý định của xe như rẽ trái, rẽ phải hoặc phanh. Thứ ba, đèn chiếu sáng giúp tăng cường khả năng nhìn thấy xe từ những hướng khác nhau, từ đó giảm thiểu nguy cơ tai nạn giao thông.

II. Cấu tạo chi tiết của hệ thống chiếu sáng Toyota Camry

Cấu tạo hệ thống chiếu sáng ô tô Toyota Camry rất phức tạp và được thiết kế một cách tỉ mỉ. Hệ thống này bao gồm các thành phần chính như đèn pha phía trước, đèn hậu phía sau, đèn sương mù, đèn xi nhan và các bộ điều khiển điện tử. Mỗi thành phần đều có chức năng riêng biệt nhưng phối hợp với nhau để tạo nên một hệ thống hoàn chỉnh. Toyota Camry 2009 được trang bị công nghệ AFS (Adaptive Front-Lighting System) tiên tiến, cho phép đèn pha tự động điều chỉnh hướng chiếu sáng theo hướng di chuyển của xe. Bố trí của các thành phần được thiết kế tối ưu để đảm bảo hiệu suất cao nhất và khả năng bảo trì dễ dàng.

2.1. Đèn pha cốt Chiếu xa chiếu gần

Đèn pha cốt là thành phần quan trọng nhất trong hệ thống chiếu sáng ô tô. Chúng bao gồm chế độ chiếu xa và chiếu gần. Chế độ chiếu gần được sử dụng khi gặp xe phía trước để tránh chói mắt tài xế xe kia, trong khi chiếu xa cung cấp độ sáng tối đa cho những đoạn đường không có xe ngược chiều. Đèn pha trên Toyota Camry sử dụng công nghệ halogen hoặc xenon với chóa phản xạ đặc biệt để tối ưu hóa phân bố ánh sáng.

2.2. Đèn sương mù và đèn tín hiệu khác

Đèn sương mù trên ô tô Toyota được thiết kế để cải thiện khả năng nhìn thấy trong điều kiện thời tiết xấu như sương mù hoặc mưa. Chúng phát ra ánh sáng vàng nhạt với góc chiếu rộng để làm giảm hiệu ứng chói mắt từ hạt nước trong không khí. Ngoài ra, đèn xi nhan được sử dụng để báo hiệu ý định rẽ, trong khi đèn báo nguy hiểm (Hazard) được kích hoạt khi xe dừng khẩn cấp hoặc gặp tình huống nguy hiểm.

III. Các hư hỏng thường xuyên và phương pháp xử lý

Hệ thống chiếu sáng ô tô Toyota có thể gặp phải nhiều loại hư hỏng trong quá trình sử dụng. Những hư hỏng phổ biến nhất bao gồm bóng đèn bị cháy, điểm tiếp xúc bị ôxy hóa, cảm biến quang trở bị lỗi, và các vấn đề liên quan đến hệ thống điều khiển. Phương pháp xử lý những hư hỏng này đòi hỏi kiến thức kỹ thuật cao và các dụng cụ phù hợp. Trước khi thực hiện bất kỳ sửa chữa nào, cần phải thực hiện các bước kiểm tra cơ bản như kiểm tra điện áp accu, kiểm tra bóng đèn, và kiểm tra các công tắc điều khiển. Đối với những hư hỏng phức tạp hơn, có thể cần sử dụng các thiết bị chẩn đoán điện tử để xác định vấn đề chính xác.

3.1. Những hư hỏng chính và nguyên nhân

Các hư hỏng chính của hệ thống chiếu sáng bao gồm: bóng đèn bị cháy do tuổi thọ hết hoặc điện áp không ổn định; điểm tiếp xúc bị ăn mòn dẫn đến đèn sáng yếu hoặc không sáng; cảm biến bị hỏng làm hệ thống AFS không hoạt động bình thường; và công tắc điều khiển bị hỏng. Nguyên nhân chính là do độ ẩm cao, chất lượng điện không ổn định, và tuổi thọ tự nhiên của các linh kiện.

3.2. Quy trình thay thế bóng đèn và kiểm tra

Quy trình thay thế bóng đèn trên ô tô Toyota bao gồm các bước: tắt động cơ và chờ đèn nguội, mở mui động cơ hoặc tháo các tấm bảo vệ, tìm vị trí bóng đèn cần thay, ngoặc và tháo bóng cũ, lắp bóng mới tương thích, kiểm tra hoạt động đèn. Kiểm tra cần bao gồm: kiểm tra điện áp accu (12V-14V), kiểm tra bóng đèn bằng vôn kế, kiểm tra công tắc và cảm biến để đảm bảo toàn bộ hệ thống hoạt động tốt.

IV. Công nghệ tiên tiến trong hệ thống chiếu sáng Toyota

Công nghệ AFS (Adaptive Front-Lighting System) là một bước tiến lớn trong lĩnh vực chiếu sáng ô tô hiện đại. Hệ thống này cho phép đèn pha tự động điều chỉnh hướng chiếu sáng dựa vào tốc độ xe, góc rẽ, và cảm biến ánh sáng môi trường. Công nghệ chiếu sáng tự động (Automatic Light Control) trên ô tô Toyota giúp tự động bật và tắt đèn pha dựa vào độ sáng của môi trường xung quanh. Ngoài ra, hệ thống điều khiển chùm sáng đèn pha cho phép điều chỉnh độ cao-thấp của chùm sáng tùy theo tải trọng và tình trạng của xe. Những công nghệ này không chỉ cải thiện an toàn mà còn nâng cao tiện nghi và trải nghiệm lái xe cho người dùng ô tô Toyota.

4.1. Hệ thống AFS và đèn liếc động

Công nghệ AFS trên Toyota Camry 2009 bao gồm hai chế độ chính: đèn liếc tĩnh và đèn liếc động. Đèn liếc tĩnh được kích hoạt khi xe quanh cua với tốc độ thấp, giúp chiếu sáng các hướng rẽ trước. Đèn liếc động hoạt động ở tốc độ cao, tự động điều chỉnh hướng chiếu sáng theo góc lái của vô lăng. Hai chế độ này làm việc phối hợp nhằm cung cấp độ sáng tối ưu trong mọi tình huống lái xe, giúp tăng cường an toàn và tầm nhìn của tài xế.

4.2. Hệ thống chiếu sáng tự động và điều khiển chùm sáng

Hệ thống chiếu sáng tự động sử dụng cảm biến quang để phát hiện mức độ sáng của môi trường và tự động bật đèn pha khi ánh sáng tự nhiên giảm. Điều này giúp tài xế không phải tự manually bật tắt đèn, tăng tiện nghi và an toàn. Hệ thống điều khiển chùm sáng cho phép điều chỉnh độ cao thấp của chùm sáng tùy theo số hành khách và hàng hóa trên xe, đảm bảo đèn pha luôn hoạt động ở vị trí tối ưu, tránh chói mắt người xe đối diện.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VÀ GIỚI THIỆU CÁC LOẠI BÓNG ĐÈN TRÊN Ô TÔ 1.1 Lịch sử phát triển đèn xe ô tô Chiếc ô tô đầu tiên ra đời năm 1886, cùng thời điểm Thomas Edinson vừa phát minh ra bóng đèn sợi đốt. Tuy nhiên, bóng đèn sợi đốt lúc bấy giờ chưa được sử dụng để thắp sáng ô tô do nguồn điện thắp sáng bóng đèn là ắc quy không đáp ứng đủ công suất, máy phát điện một chiều còn quá lớn nên không thể sử dụng trên ô tô. Vì vậy trong vài năm cuối thế kỷ 19, khi muốn lái xe xuống phố vào ban đêm, người ta phải mang theo đèn lồng, đèn lồng, v., để thắp sáng ngôi nhà. Tuy nhiên, những đèn nháy này không thể đáp ứng nhu cầu chiếu sáng cho các phương tiện.

Do đó, các nhà sản xuất ô tô và các nhà khoa học bắt đầu nghiên cứu các loại đèn gắn trên xe có khả năng chiếu sáng cao và vùng chiếu sáng rộng Vào những năm 1880, đèn Axetylen lần đầu được giới thiếu và được đặt tên theo hợp chất mà nó đốt cháy. Ưu điểm của loại đèn này là không bị ảnh hưởng bởi điều kiện thời tiết. Ngay cả trong gió và mưa, đèn axetylen vẫn có khả năng phát ra ánh sáng ổn định. Với sự phát triển của bóng đèn dây tóc với sự ra đời của loại máy phát điện gọn nhẹ có thể lắp đặt trên ô tô, thì vào năm 1910 các bóng đèn dây tóc lần đầu tiên được sử dụng chiếu sáng trên ô tô.

Những loại đèn sợ đốt được sử dụng và phổ biến trên xe hơi( thời kì 1960 – 1990): + Đèn cốt (low – beam). + Bóng đèn bilux – giảm chói mắt. + Đèn cốt không đối xứng – sáng hơn ở bên phải. Loại đèn halogen trở thành tiêu chuẩn cho nhiều xe hơi từ những năm 1960 đến 1990.

Đèn halogen sử dụng sợi đốt bằng Volfram trong một không khí chứa các chất halogen như Iodine hoặc Bromine. Chất Halogen giúp tái sử dụng Volfram thất thoát từ sợi đốt, kéo dài tuổi thọ của đèn và cung cấp ánh sáng mạnh hơn so với đèn đốt thường. 1 Luận văn tốt nghiệp SVTH: Phan Nhật Nam Hình 1.1: Bóng đèn Halogen Đèn pha chiếu sáng từ các thấu kính đèn Xenon ra đời và được sử dụng phổ biến trên ô tô ( thời kì 1990 – nay).2: Bóng đèn Xenon Trong những năm gần đây công nghệ đèn pha ôtô ra đời loại đèn pha sử dụng công nghệ đi-ốt phát quang LED. Tuổi thọ dài tới 100.000 giờ, có thể sử dụng nguồn điện nhỏ, có thể hoạt động bình thường trong mọi điều kiện thời tiết, tiết kiệm năng lượng là ưu điểm của đèn LED.

Do điện áp của đèn LED thấp (đèn LED 1.8 - 3 vôn) nên sử dụng an toàn hơn, đồng thời theo tính toán hiệu quả tiết kiệm năng lượng thấp hơn gần 2 Luận văn tốt nghiệp SVTH: Phan Nhật Nam 10 lần so với đèn thông thường, thân thiện hơn với môi trường. môi trường và có sản lượng nhiệt thấp trong quá trình chiếu sáng. Đèn LED (Điốt phát sáng) ngày càng trở nên phổ biến như đèn pha hoặc đèn hậu.3: Đèn hậu của xe Camry 2009 sử dụng công nghệ LED 1.2 Công dụng của đèn Đèn ô tô được sử dụng để chiếu sáng trong khi lái xe vào ban đêm hoặc trong điều kiện thời tiết xấu như sương mù, mưa, tuyết. Điều này giúp tăng khả năng nhìn thấy và nhìn thấy rõ hơn cho người lái và các phương tiện khác trên đường.

Đèn tín hiệu trên ô tô bao gồm đèn xi-nhan, đèn phanh và đèn hậu. Chúng được sử dụng để báo hiệu cho người lái xe khác và người đi đường biết về hướng di chuyển, tác động điều khiển và tình trạng của xe. Đèn pha và đèn sương mù trước giúp tăng cường tầm nhìn và giảm nguy cơ tai nạn trong điều kiện thiếu sáng. Đèn hậu và đèn phanh sau giúp người lái xe phía sau nhìn thấy và phản ứng kịp thời khi có sự thay đổi tốc độ hoặc hướng di chuyển của xe.

Đèn demi là loại đèn sử dụng để tạo ra đặc điểm nhận dạng của các dòng xe ô tô. Đặc điểm nhận dạng này có thể là ánh sáng phát ra từ đèn, màu sắc, kích thước, mức độ sáng tối, hoặc các yếu tố khác. Đèn demi thường được sử dụng trong các ứng dụng như công nghiệp, giao thông, an ninh, và hệ thống tự động hoá để phân biệt và nhận dạng các dòng sản phẩm, phương tiện, hoặc đối tượng khác nhau.3 Phân loại các dòng bóng đèn 1.1 Bóng đèn dây tốc 3 Luận văn tốt nghiệp SVTH: Phan Nhật Nam Hình 1.4: Bóng đèn dây tốc Bóng đèn dây tóc là một phần không thể thiếu trong cuộc sống hiện đại của chúng ta, đóng vai trò quan trọng trong việc tạo ánh sáng, nhất là trong hệ thống chiếu sáng đèn ô tô. ỏ bóng đèn là phần ngoài cùng của bóng đèn, được làm từ thủy tinh đặc biệt có khả năng chịu nhiệt cao và áp suất trong quá trình hoạt động.

Thủy tinh này đảm bảo ánh sáng được phát ra một cách an toàn và hiệu quả. Bên trong vỏ bóng đèn, chúng ta tìm thấy dây điện trở, thường được làm từ một chất liệu gọi là volfram. Dây điện trở volfram chịu nhiệt động cao và là yếu tố quan trọng để tạo ra ánh sáng trong bóng đèn dây tóc. Khi đặt dây volfram trong một mức điện áp nhất định và nhiệt độ lên đến 2300°C, nó sẽ tạo ra một luồng ánh sáng trắng.

Ở nhiệt độ thấp hơn, ánh sáng được tạo ra sẽ yếu hơn, và ngược lại. Khi dây điện trở volfram nóng lên đến một nhiệt độ cụ thể, nó sẽ phát ra ánh sáng. Quá trình này được gọi là phát quang nhiệt, trong đó nhiệt động của dây Volfram chuyển đổi thành ánh sáng truyền đến cho mắt người. Quá trình này gọi là hiện tượng phát quang và nó tạo ra ánh sáng trong phạm vi quang phổ mà mắt người có thể nhìn thấy.

Tuy nhiên, nếu cung cấp một điện áp vượt quá giới hạn điện áp định mức của hai đầu của dây volfram, nhiệt độ của cuộn dây sẽ tăng lên quá cao, làm cho cuộn dây này bốc hơi nhanh chóng. Điều này gây ra hiện tượng đen của bóng đèn và thậm chí có thể gây cháy nổ, làm đứt dây tóc. Trong quá trình sản xuất, nhà sản xuất sẽ hút hết không khí bên trong bóng đèn thường bị loại bỏ để tạo ra môi trường chân không ổn định làm dây điện trở volfram hoạt động ổn định. Khoảng 40% cường độ chiếu sáng của bóng đèn đầu có thể tăng thêm khi sử dụng các chất khí khác như Argon với áp suất thấp thay thế cho không khí bên trong bóng đèn, để tạo ra môi trường không dẫn điện ổn định cho việc hoạt động của dây điện trở volfram trong quá trình sản xuất.2 Bóng đèn halogen 4 Luận văn tốt nghiệp SVTH: Phan Nhật Nam Hình 1.5: Bóng đèn halogen Dây điện trở volfram phải được nung nóng lên đến 23000°C trong quá trình hoạt động để sinh ra ánh sáng thông qua bóng đèn dây tóc, trong quá trình hoạt động sẽ phát sinh ra một nhiệt năng lớn ảnh hưởng đến sự bay hơi của dây tóc, gây ra hiện tượng dây tóc bị đứt, bay hơi.

Hiện tượng bay hơi của dây tóc sẽ ảnh hưởng trực tiếp đến vỏ thủy tinh bên trong bóng đèn, làm cho vỏ thủy tinh bị đen và từ đó giảm cường độ chiếu sáng của bóng đèn. Đồng thời, quá trình đốt cháy dây Volfram cũng góp phần vào việc làm giảm tuổi thọ của bóng đèn. Để giải quyết tình trạng vấn đề cuộn dây Vofram bị bay hơi và làm đen mặt thủy tinh bóng đèn, nâng cao tuổi thọ của dây Volfram không bị bay hơi nữa. Bằng cách sử dụng bóng đèn halogen, vấn đề bay hơi dây vonfram và làm đen bóng đèn thủy tinh có thể được giải quyết, do đó nâng cao tuổi thọ vì dây volfram không còn bay hơi nữa.

Dây volfram của bóng đèn halogen đóng vai trò là chất xúc tác cho quá trình hóa hơi, trong đó khí halogen như Iốt hoặc Brom tác động lên volfram. Quá trình này làm cho volfram bay hơi và tạo thành vonfram iodua, một hỗn hợp không bám dính vào thủy tinh, khác biệt so với dây tóc thông thường khi đun nóng đến nhiệt độ hóa hơi. Hỗn hợp vonfram iodua sau đó bay hơi trở lại vùng có nhiệt độ cao xung quanh dây tóc bóng đèn, thường ở nhiệt độ trên 1450°C. Khi đèn halogen hoạt động, dây volfram trở nên rất nóng, và sự kết hợp giữa volfram và khí halogen giúp ngăn chặn sự mất mát của volfram.

Quá trình này giúp duy trì kích thước của dây volfram ổn định và ngăn chặn sự đổi màu và suy giảm hiệu suất của bóng đèn sau thời gian dài sử dụng. Điều này làm cho bóng đèn halogen có tuổi thọ kéo dài hơn. Bóng đèn halogen là một loại bóng đèn chiếu sáng sử dụng khí halogen để tạo ra một quá trình tái tái tạo, giúp tăng tuổi thọ và cường độ sáng so với bóng đèn thông 5 Luận văn tốt nghiệp SVTH: Phan Nhật Nam thường. Thạch anh được sử dụng để làm vỏ bóng đèn halogen với mục đích củng cố nó để chịu được nhiệt độ cao và áp suất cao, Đèn halogen hoạt động ở áp suất cao, thường từ 5 đến 7 bar.

Thạch anh có khả năng chịu nhiệt độ cao hơn so với các loại thủy tinh thông thường. Điều này cho phép vỏ bóng đèn halogen hoạt động ở nhiệt độ vượt quá 2500C mà không bị biến dạng hoặc nứt nẻ. Do đó, vỏ bóng đèn cần phải chịu được áp suất này mà không bị vỡ. Nhiệt độ cao và áp suất áp dụng trong đèn halogen giúp tạo ra một quá trình tái tái tạo, giúp kéo dài tuổi thọ của bóng đèn và cải thiện hiệu suất chiếu sáng.

Bởi vì đường kính dây tóc bóng đèn halogen có thể thiết kế nhỏ hơn so với bóng đèn dây tóc.3 Bóng đèn xenon - Nguyên lí hoạt động: Nguyên lý hoạt động của đèn Xenon tương tự như hiện tượng sét phóng điện trong tự nhiên khi trời mưa. Sét phóng điện xuất hiện giữa các đám mây tích điện và bề mặt trái đất, tạo ra những tia sáng có cường độ cao trong không gian. Ý tưởng này đã truyền cảm hứng cho việc phát triển đèn Xenon, có khả năng tạo ra ánh sáng cường độ cao, để thay thế cho đèn halogen đang lão hóa dần trong thời gian gần đây." Năm 1992, Hella, một trong những nhà sản xuất hàng đầu thế giới trong lĩnh vực bóng đèn xe hơi, đã giới thiệu bóng đèn Xenon đầu tiên, sử dụng công nghệ High Intensity Discharge (HID), dựa trên cường độ điện cực cao.
