Toàn tập hệ thống chiếu sáng Ford EcoSport 2018 và Xây dựng mô hình thực hành

Tài liệu Hệ thống chiếu sáng ford ecosport 2018: cấu tạo & sửa chữa tổng hợp lý thuyết và thực hành, phục vụ học tập ngành hiện nay

• Tác giả: Nguyễn Đức Tân
• Người hướng dẫn: Dương Minh Thái
• Trường học: Đại học Giao thông Vận tải TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật ô tô

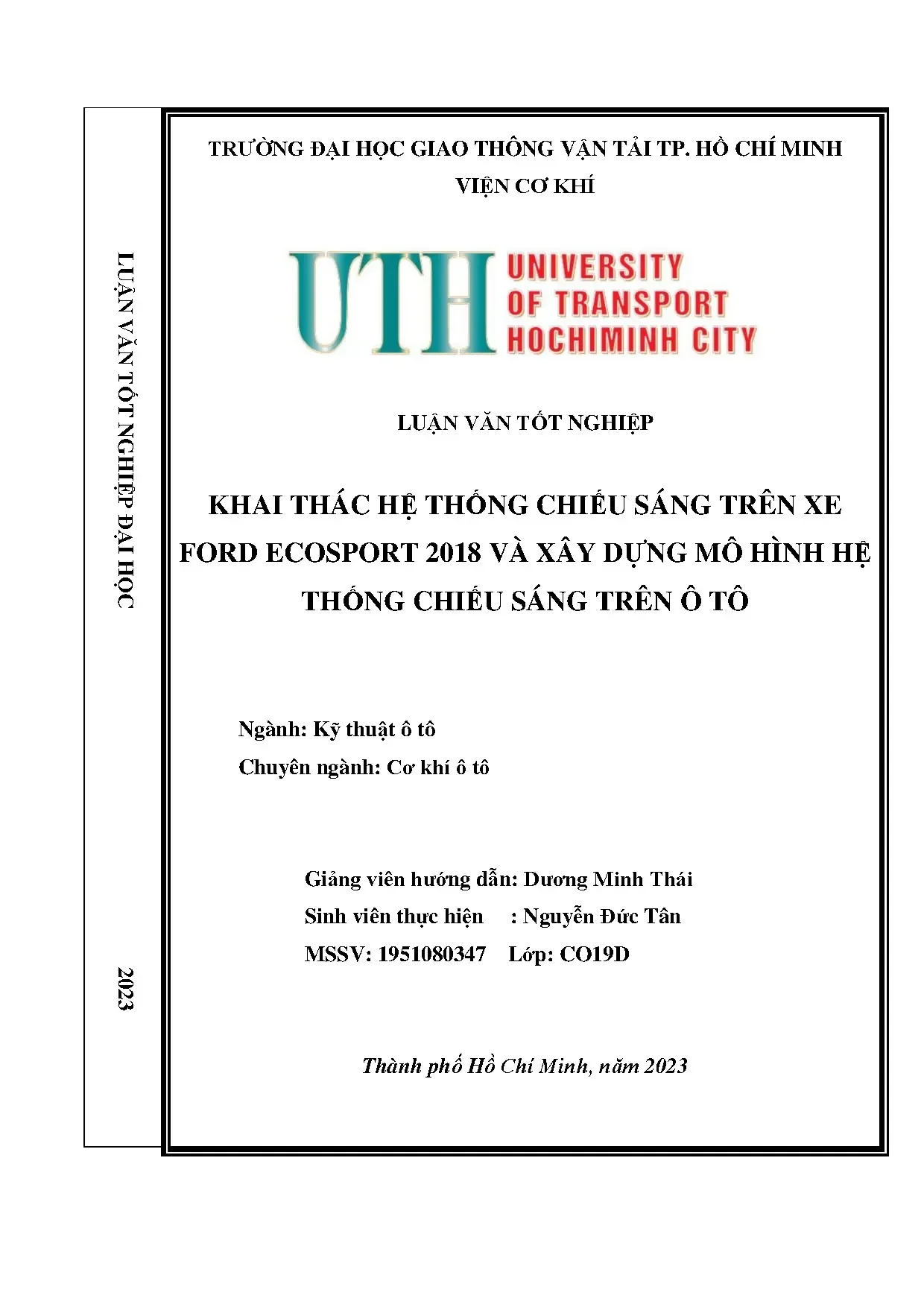

• Đề tài: Khai thác Hệ thống Chiếu sáng trên Xe Ford EcoSport 2018 và Xây dựng Mô hình Hệ thống Chiếu sáng trên Ô tô
• Loại tài liệu: Luận văn tốt nghiệp đại học
• Năm xuất bản: 2023
• Địa điểm: Thành phố Hồ Chí Minh

Tóm tắt

I. Khái niệm và Yêu cầu Hệ thống Chiếu sáng Ford EcoSport 2018

Hệ thống chiếu sáng trên Ford EcoSport 2018 là một trong những hệ thống quan trọng nhất của xe, giúp tài xế có thể nhìn thấy rõ chướng ngại vật trên đường trong điều kiện ánh sáng hạn chế. Hệ thống này không chỉ cung cấp ánh sáng để lái xe an toàn mà còn giúp báo tín hiệu cho những người xung quanh biết về các ý định dịch chuyển của xe. Hệ thống chiếu sáng ô tô phải đáp ứng các yêu cầu quan trọng: cần có cường độ sáng đủ lớn để quan sát đường xá, nhưng không được làm chóa mắt tài xế xe chạy ngược chiều. Ngoài ra, tất cả các thông số kỹ thuật phải tuân theo những tiêu chuẩn quốc tế để đảm bảo an toàn giao thông. Đèn chiếu sáng trên Ford EcoSport được thiết kế với công nghệ hiện đại, bao gồm các loại đèn khác nhau phục vụ các nhu cầu chiếu sáng và báo hiệu khác nhau.

1.1. Khái niệm Hệ thống Chiếu sáng

Hệ thống chiếu sáng Ford EcoSport 2018 là tập hợp các thiết bị ánh sáng được thiết kế để cung cấp độ chiếu sáng cần thiết cho tài xế trong các điều kiện ánh sáng yếu. Nó bao gồm các đèn pha, đèn sương mù, đèn xi nhan và các loại đèn báo hiệu khác. Hệ thống này hoạt động dựa trên mạch điện tử được điều khiển bởi các mô-đun điều khiển thông minh, giúp xe vận hành an toàn và tuân thủ các quy định giao thông.

1.2. Yêu cầu Kỹ thuật của Hệ thống

Hệ thống chiếu sáng trên Ford EcoSport 2018 cần đạt các yêu cầu kỹ thuật nghiêm ngặt. Cường độ sáng phải đủ lớn để tài xế có thể nhìn rõ đường xá ở khoảng cách an toàn, thường là 150-200 mét. Đồng thời, các đèn pha không được làm chóa mắt những tài xế xe chạy ngược chiều. Tất cả các thành phần phải có độ bền cao, tiết kiệm điện năng và tuân thủ tiêu chuẩn quốc tế về an toàn giao thông.

II. Cấu tạo Chi tiết Hệ thống Chiếu sáng Ford EcoSport 2018

Hệ thống chiếu sáng Ford EcoSport 2018 được cấu thành từ nhiều thành phần điện tử phức tạp, bao gồm các mô-đun điều khiển, công tắc điều khiển, hộp cầu chì, dây dẫn điện và các loại bóng đèn khác nhau. Trung tâm của hệ thống là hộp điều khiển BCM (Body Control Module), nó quản lý tất cả các chức năng chiếu sáng trên xe thông qua các tín hiệu từ các cảm biến và công tắc. Mô-đun khởi phát SCCM đảm nhiệm vai trò phụ trợ trong việc điều khiển các thiết bị chiếu sáng. Các đèn pha halogen hoặc LED cung cấp ánh sáng chính, trong khi đèn sương mù, đèn xi nhan, đèn phanh thực hiện các chức năng báo hiệu và chiếu sáng phụ. Toàn bộ hệ thống được kết nối thông qua đường truyền tốc độ cao HS CAN, cho phép các mô-đun giao tiếp với nhau một cách hiệu quả.

2.1. Mô đun Điều khiển BCM và SCCM

Hộp điều khiển BCM (Body Control Module) là bộ não của hệ thống chiếu sáng Ford EcoSport, nó xử lý tất cả các tín hiệu từ cảm biến ánh sáng, công tắc tay lái và cảm biến mưa để điều khiển tự động hệ thống đèn. Mô-đun SCCM hỗ trợ BCM trong việc khởi động các thiết bị chiếu sáng. Cả hai mô-đun này được lập trình với các thuật toán tiên tiến để đảm bảo hoạt động tối ưu của hệ thống chiếu sáng trong mọi tình huống.

2.2. Các Loại Đèn và Bóng đèn

Ford EcoSport 2018 được trang bị các loại đèn hiện đại bao gồm đèn pha halogen hoặc LED, đèn sương mù, đèn xi nhan, đèn phanh, đèn vị trí, đèn biển số và đèn lùi. Bóng đèn halogen cung cấp ánh sáng ấm, tiết kiệm chi phí, trong khi bóng đèn LED tiêu thụ ít điện năng hơn và có tuổi thọ dài. Mỗi loại đèn được thiết kế riêng để đáp ứng các yêu cầu chiếu sáng và báo hiệu cụ thể.

III. Nguyên lý Hoạt động Hệ thống Chiếu sáng

Hệ thống chiếu sáng Ford EcoSport 2018 hoạt động dựa trên các mạch điện được điều khiển bởi các mô-đun thông minh. Khi tài xế bật công tắc điều khiển đèn, tín hiệu sẽ được gửi đến hộp điều khiển BCM, nó sau đó sẽ kích hoạt các rơle điều khiển dòng điện đến các bóng đèn tương ứng. Đèn tự động hoạt động dựa trên các cảm biến ánh sáng và cảm biến mưa, chúng sẽ tự động bật đèn khi phát hiện ánh sáng thiếu hoặc trời mưa. Đèn sương mù được bật riêng thông qua công tắc chuyên biệt, cung cấp ánh sáng rộng ở vị trí thấp để chiếu sáng đường xá khi có sương mù hoặc trời tối. Đèn xi nhan nhấp nháy theo nhịp điều khiển để báo hiệu ý định rẽ. Đèn phanh sáng khi tài xế đạp phanh, cảnh báo các xe phía sau. Tất cả các hoạt động này được điều phối thông qua đường truyền HS CAN.

3.1. Nguyên lý Hoạt động Đèn Tự động

Đèn tự động Ford EcoSport sử dụng cảm biến ánh sáng nhạy sáng để phát hiện mức độ ánh sáng xung quanh. Khi mức ánh sáng giảm xuống dưới ngưỡng nhất định, hộp điều khiển BCM sẽ tự động bật các đèn pha và đèn vị trí. Hệ thống này giúp tài xế không phải lo lắng về việc bật/tắt đèn thủ công, nâng cao an toàn và tiện lợi lái xe.

3.2. Nguyên lý Hoạt động Đèn Xi nhan và Phanh

Đèn xi nhan được điều khiển thông qua công tắc tay lái hoặc nút bấm trên vô lăng. Khi kích hoạt, tín hiệu được gửi đến BCM, nó sẽ điều khiển rơle nhấp nháy để tạo hiệu ứng nhấp nháy đèn. Đèn phanh được bật khi tài xế đạp bàn đạp phanh, nhờ cảm biến áp suất phanh, giúp cảnh báo các phương tiện phía sau về ý định giảm tốc độ.

IV. Chẩn đoán Hư hỏng và Cách Khắc phục Hệ thống Chiếu sáng

Hệ thống chiếu sáng Ford EcoSport 2018 có thể gặp các hư hỏng khác nhau trong quá trình sử dụng, bao gồm: bóng đèn bị cháy, mạch điện bị đứt gãy, các rơle bị hỏng, mô-đun điều khiển bị lỗi, hoặc các cảm biến không hoạt động chính xác. Chẩn đoán hư hỏng đòi hỏi sử dụng các thiết bị chẩn đoán chuyên dụng như máy quét mã lỗi, đồng hồ đo điện áp, hoặc phần mềm chẩn đoán đặc biệt của Ford. Khi phát hiện lỗi, cần kiểm tra từng bộ phận: kiểm tra bóng đèn có bị cháy hay không, kiểm tra mạch điện có bị đứt gãy, kiểm tra các kết nối có lỏng hay không. Cách khắc phục bao gồm thay thế bóng đèn, sửa chữa dây dẫn điện, thay thế các rơle, hoặc cập nhật phần mềm mô-đun điều khiển. Để đảm bảo an toàn và hiệu quả, nên mang xe đến các trung tâm bảo dưỡng chuyên nghiệp có kinh nghiệm với các xe Ford.

4.1. Các Triệu chứng Hư hỏng Phổ biến

Các triệu chứng hư hỏng của hệ thống chiếu sáng bao gồm: đèn không sáng (do bóng đèn cháy hoặc mạch đứt), đèn sáng yếu (do bóng đèn cũ hoặc tiếp xúc kém), đèn nhấp nháy (do rơle hỏng hoặc điện áp không ổn định), đèn tự động không hoạt động (do cảm biến hỏng), hoặc hiển thị lỗi trên bảng táp lô (do mô-đun điều khiển bị lỗi). Việc nhận biết sớm các triệu chứng này giúp tránh những tình huống nguy hiểm trên đường.

4.2. Quy trình Kiểm tra và Sửa chữa

Quy trình kiểm tra bắt đầu bằng cách dùng máy quét mã lỗi để đọc các lỗi được lưu trong hệ thống. Sau đó, kiểm tra các bóng đèn bằng mắt, kiểm tra các kết nối bằng đồng hồ đo điện áp, kiểm tra rơle và các linh kiện điện. Cách sửa chữa phụ thuộc vào nguyên nhân hư hỏng: thay bóng đèn mới, làm sạch các kết nối, thay thế các rơle hoặc mô-đun lỗi, hoặc cập nhật phần mềm. Luôn tuân theo hướng dẫn của nhà sản xuất và sử dụng phụ tùng chính hãng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG CHIẾU SÁNG TRÊN Ô TÔ 1. Khái niệm, yêu cầu, phân loại hệ thống chiếu sáng trên ô tô 1. Khái niệm Hệ thống chiếu sáng trên ôtô giúp tài xế có thể nhìn thấy chướng ngại vật trên đường trong điều kiện ánh sáng hạn chế, dùng để báo các tình huống dịch chuyển để mọi người xung quanh nhận biết. Ngoài ra, hệ thống chiếu sáng tín hiệu còn hiển thị tình trạng hoạt động của các hệ thống trên ôtô đến tài xế thông qua bảng táp lô và soi sáng không gian trong xe.

Yêu cầu Hệ thống chiếu sáng phải đáp ứng 2 yêu cầu: Có cường độ sáng đủ lớn. Không làm lóa mắt tài xế xe chạy ngược chiều. Những thông số kỹ thuật phải theo những tiêu chuẩn nhất định, đảm bảo cường độ sáng lớn nhưng không làm chóa mắt người đi ngược chiều, công suất chiếu sáng khi chiếu gần là 35 – 40W, chiếu xa là từ 45 – 70W, ở chế độ chiếu gần vùng chiếu sáng là từ 50 – 75m, chiếu xa từ 180 – 250m. Phân loại Nếu phân loại theo vị trí ta có chiếu sáng trong xe (đèn trần, soi sáng cabin.) và chiếu sáng ngoài (đèn đầu, đèn đuôi.

Trong loại thứ hai, căn cứ vào đặc điểm của phân bố chùm ánh sáng trên mặt đường, người ta phân thành 2 loại hệ thống chiếu sáng ngoài: Hệ thống chiếu sáng kiểu châu Âu và kiểu Mỹ. Các loại đèn chiếu sáng Bao gồm các đèn đầu gồm đèn chiếu gần và đèn chiếu xa được sử dụng để chiếu sáng vào ban đêm đáp ứng được khả năng quan sát cho người lái xe. Các yêu cầu về chiếu sáng của đèn đầu như: Cường độ chiếu sáng, vùng chiếu sáng, góc chiếu sáng, giới hạn chiếu sáng sẽ được nói rõ ở phần sau. Ngoài ra chế độ flash của đèn đầu được dùng như đèn báo tín hiệu cho người lái xe ngược chiều.

Bên cạnh đó còn có đèn sương mù để chiếu sáng khi thời tiết có nhiều sương mù, đèn biển số xe chiếu sáng cùng với cụm đèn hậu… 1 Luận Văn Tốt Nghiệp SVTH: Nguyễn Đức Tân 1. Các loại đèn tín hiệu Hệ thống đèn chiếu sáng tín hiệu bao gồm các đèn xi nhan sử dụng khi báo rẽ hoặc báo nguy, đèn kích thước để báo kích thước xe, đèn phanh báo khi đạp phanh, đèn lùi để báo khi lùi xe… 1. Hệ thống chiếu sáng trên ô tô Vị trí trang bị các loại đèn chiếu sáng trên ô tô: Hình 1. Vị trí các đèn chiếu sáng trên ô tô Vị trí bật đèn: bật theo từng nấc, nấc đầu tiên là bật đèn đỗ xe, đèn đồng hồ táp lô, đèn biển số và đèn hậu, nấc 2 là bật đèn đầu.

Công tắc chiếu sáng trên ô tô A. Tắt đèn 2 Luận Văn Tốt Nghiệp SVTH: Nguyễn Đức Tân B. Bật đèn đỗ xe, đèn đồng hồ táp lô, đèn biển số và đèn hậu C. Bật đèn đầu 1.

Đèn pha, cos Đây là đèn lái chính, dùng để chiếu sáng không gian phía trước xe giúp tài xế có thể nhìn thấy trong đêm tối hay trong điều kiện tầm nhìn hạn chế. Cách sử dụng là kéo hết cần về phía vô lăng để chuyển đổi giữa đèn chiếu gần và chiếu xa. Công tắc điều chỉnh pha Ở chế độ đèn pha có thể điều chỉnh độ cao của đèn pha để phù hợp với tải trọng của xe. Công tắc điều chỉnh độ cao đèn pha A.

Đèn DRL Đèn DRL (Daytime Running Lights) là đèn chạy ban ngày. Ở hệ thống này, chỉ có đèn đầu hoặc cả đèn đầu và đèn hậu tự động bật sáng khi động cơ nổ máy ở ban ngày, do đó các xe khác có thể nhìn thấy. Ở một số nước vì lý do an toàn luật quy định bắt buộc phải có hệ thống này trên xe. Tuổi thọ của bóng đèn sẽ bị rút 20 ngắn nếu đèn 3 Luận Văn Tốt Nghiệp SVTH: Nguyễn Đức Tân bật liên tục với cường độ sáng như ban đêm.

Để nâng cao tuổi thọ của đèn, mạch điện được thiết kế sao cho cường độ sáng của đèn giảm đi khi hệ thống DRL hoạt động. Đèn tự động Đèn pha tự động (Auto High Beams) là công nghệ tiên tiến có khả năng tự điều chỉnh hệ thống đèn pha trên ô tô. Trong trường hợp người lái quên bật đèn, tính năng này trở nên đặc biệt hữu ích, giúp đảm bảo tầm nhìn và hạn chế nguy hiểm do tình trạng thiếu sáng. Vị trí bật đèn tự động Nếu được trang bị đèn tự động, bật đèn tự động bằng cách chuyển đổi công tắc bật đèn đầu sang bật đèn tự động.

Đèn đỗ xe, đèn hậu và đèn biển số Đèn đỗ xe có chức năng cảnh báo cho các phương tiện khác biết vị trí đậu xe, kích thước của xe, và đèn này có thể bật khi xe di chuyển trong điều kiện ánh sáng thấp nhằm tăng tính an toàn cho phương tiện. Đèn hậu phía sau đuôi xe được quy định sử dụng màu đỏ để cảnh báo cho các phương tiện lưu thông phía sau. Chức năng của đèn hậu khá đa dạng như vừa để tăng khả năng nhận biết cho các phương tiện đi phía sau, vừa làm nhiệm vụ sáng lên để cảnh báo mỗi khi người lái đạp phanh. Đèn biển số phải có ánh sáng trắng nhằm soi rõ biển số xe, đèn này phải được bật sáng cùng lúc với đèn pha hay cốt và đèn đỗ xe.

Đèn sương mù Đèn sương mù phía trước: Đặt ở vị trí thấp ở đầu xe, dưới đèn cốt, thường phát ra ánh sáng vàng, có khả năng xuyên sương, chiếu sáng cực tốt, giúp người lái quan sát được tim đường và hai bên đường để di chuyển và né tránh vật cản. Chỉ sử dụng đèn sương mù khi khả năng quan sát giảm như trời có sương mù, tuyết, mưa lớn nặng hạt. 4 Luận Văn Tốt Nghiệp SVTH: Nguyễn Đức Tân Hình 1. Công tắc đèn sương mù phía trước Đèn sương mù phía sau: Đặt ở vị trí thấp phía sau xe, dưới đèn hậu.

Màu của ánh sáng của đèn sương mù phía sau được quy định là màu đỏ. Hỗ trợ chiếu sáng phần đuôi xe để xe sau không tông phải mình. Chủ yếu thông báo vị trí, hướng di chuyển của mình cho xe phía sau. Công tắc đèn sương mù phía sau 1.

Đèn xi nhan: Đèn xi nhan là một trong những thành phần của hệ thống đèn tín hiệu ô tô. Hệ thống này có chức năng thông báo về vị trí cũng như tình trạng vận hành của xe cho người đi bộ hoặc các phương tiện giao thông khác, đồng thời cung cấp thông tin cho người lái xe. Các đèn xi nhan bên phải nằm ở phía bên phải xe và đối xứng với các đèn xi nhan bên trái. Đèn xi nhan bật khi xe chuyển làn đường hoặc rẽ với mục đích nhắc nhở người bộ hành hoặc các phương tiện xung quanh nhường đường hoặc tránh, đèn xi nhan sẽ nhấp nháy lại đi lặp lại.

Nhờ vậy, thu hút được sự chú ý của người xung quanh, phòng tránh tai nạn giao thông. 5 Luận Văn Tốt Nghiệp SVTH: Nguyễn Đức Tân Hình 1. Công tắc điều khiển đèn xi nhan : Bật đèn xi nhan bên phải : Bật đèn xi nhan bên trái 1. Đèn cảnh báo nguy hiểm (đèn hazard) Đèn hazard là loại đèn báo khẩn cấp, gồm có bốn đèn được lắp ở 4 góc của xe ô tô (2 góc phía trước và 2 góc phía sau xe).

Loại đèn này có màu hổ phách và thiết kế dạng chớp nháy để phù hợp với chức năng cảnh báo. nguy hiểm cho những phương tiện đi ngược chiều và xe phía sau để tránh các va chạm nguy hiểm. Việc kích hoạt đèn hazard được thực hiện bằng cách nhấn vào biểu tượng hình tam giác màu đỏ ở bảng điều khiển xe ô tô. Tuy nhiên, ở một số dòng xe thì đèn hazard sẽ tự động kích hoạt khi xe gặp sự cố.

Công tắc đèn cảnh báo nguy hiểm 1. Đèn lùi: Đèn báo lùi sử dụng để cảnh báo các phương tiện và người xung quanh ô tô rằng xe chuẩn bị lùi lại. Theo tiêu chuẩn, đèn báo lùi trên ô tô thường được quy định màu trắng. Các loại bóng đèn 1.

Bóng đèn halogen Chứa khí halogen như iode hoặc brôm, các chất khí này là chất xúc tác cho quá trình thăng hoa ở dây volfram; khí halogen kết với volfram bay hơi ở dạng khí thành iodur volfram, hỗn hợp khí này không bám vào thủy tinh như đèn dây tóc bình thường khi bị nung nóng đến nhiệt độ bay hơi mà sự thăng hoa sẽ mang hỗn hợp iodur volfram trở về vùng khí nhiệt độ cao xung quanh tim đèn (ở nhiệt độ cao trên 14500 6 Luận Văn Tốt Nghiệp SVTH: Nguyễn Đức Tân C) lúc đó nó sẽ tách lại thành 2 chất: Volfram bám trở lại tim đèn và các phần tử khí halogen được giải phóng trở về dạng khí, tiếp tục khi nhiệt độ dây volfram lại được nung nóng đến nhiệt độ bay hơi nó sẽ tiếp tục kết hợp với halogen thăng hoa và sau đó volfram lại trở lại tim đèn, quá trình này lặp lại liên tục. Vỏ bóng đèn halogen được làm từ thạch anh nhờ vậy nó có thể chịu được nhiệt độ cao và áp suất rất cao từ 5 – 7 bar, nhiệt độ vỏ bóng đèn halogen phải hoạt động được ở nhiệt độ cao hơn 2500 C. Bóng đèn xenon (HID) HID (high-intensity discharge) là loại đèn phóng điện cường độ cao. Một bộ đèn HID gồm: bóng HID, chấn lưu, móc treo, chóa đèn.

Trong đó, chấn lưu là bộ phận quan trọng hỗ trợ chuyển đổi dòng điện thành nguồn năng lượng để cung cấp cho các bóng đèn. Để đèn hoạt động, điện cực vonfram trong các ống thạch anh chứa đầy khí argon, xenon và kim loại hóa hơi kết hợp với nhau để tạo ra ánh sáng hồ quang điện. Cường độ phát sáng của hồ quang điện trong đèn HID cao do cấu tạo kim loại bên trong có vạch phổ phát xạ dài. Trên xe ô tô, đèn HID tạo ra ánh sáng có cường độ chiếu gấp 2 - 3 lần so với bóng đèn halogen.

Ngoài ra, thiết bị này còn ít tán xạ hơn, tập trung ánh sáng với tầm nhìn xa, giúp chủ xe quan sát tốt và điều khiển phương tiện an toàn. Đèn HID có thể sử dụng trong nhiều điều kiện thời tiết khác nhau, với khoảng cách chiếu sáng dài giúp lái xe mở rộng tầm nhìn trong quá trình lưu thông vào ban đêm. 7 Luận Văn Tốt Nghiệp SVTH: Nguyễn Đức Tân Hình 1. Đèn Đi-ốt phát quang (LED) Đèn đi-ốt phát quang cấu tạo gồm 2 phần: Anot và Canot ghép lại với nhau.

Trong đó Anot là một lớp bán dẫn loại P, Canot là một lớp bán dẫn loại N.
