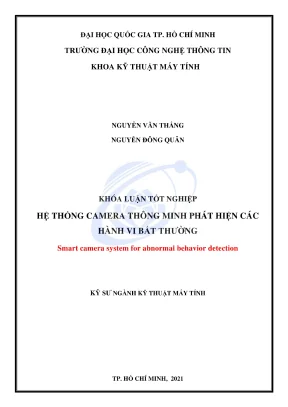

Hệ Thống Camera Thông Minh Phát Hiện Hành Vi Bất Thường

Luận văn tốt nghiệp kỹ thuật nghiên cứu tốt nghiệp kỹ thuật máy tính hệ thống camera thông minh phát hiện các hành vi bất thường, điều tra thực trạng, phân tích số liệu, đề xuất

• Tác giả: Nguyen Van Thang
• Người hướng dẫn: TS. Doan Duy
• Trường học: Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ sư ngành kỹ thuật máy tính
• Đề tài: Hệ Thống Camera Thông Minh Phát Hiện Hành Vi Bất Thường
• Loại tài liệu: Khóa luận tốt nghiệp
• Năm xuất bản: 2021
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: TỔNG QUAN VÀ LÝ DO CHỌN ĐỀ TÀI
• 1.1. Mục tiêu khóa luận
• 1.2. Nội dung và giới hạn đề tài
• 1.3. Cấu trúc khóa luận
• 2. CHƯƠNG 2: VIỆC SỬ DỤNG CAMERA ĐỂ GIÁM SÁT
• 2.1. Trí tuệ nhân tạo (Artificial Intelligence — AI)
• 2.2. Neuron nhân tạo
• 2.2.1. Neuron sinh học
• 2.2.2. Neuron nhân tạo
• 2.2.3. Lịch sử phát triển mạng neuron nhân tạo
• 2.3. Học máy (Machine Learning)
• 2.4. Học sâu (Deep Learning)
• 2.5. Tổng quan về mạng neuron
• 3. CHƯƠNG 3: GIẢI PHÁP ĐỀ XUẤT
• 3.1. Mô hình tổng quan
• 3.2. Các thiết bị phần cứng sử dụng
• 3.2.1. NVIDIA Jetson Nano Developer Kit
• 3.2.2. Camera PI NOIR V2
• 3.2.3. Các công cụ sử dụng
• 3.3. Bộ dữ liệu sử dụng
• 3.3.1. Bộ dữ liệu CityScene
• 3.3.2. Bộ dữ liệu UCF — Crime
• 3.3.3. Bộ dữ liệu tổng hợp
• 3.4. Xây dựng phương pháp phân loại ảnh đa lớp (Multiclass Image Classification)
• 3.5. Xây dựng phương pháp phân loại video (Video Classification)
• 3.6. Gửi cảnh báo qua Email
• 3.6.1. Giới thiệu về Gmail
• 3.6.2. Giao thức SMTP và Máy chủ SMTP của Gmail
• 3.6.3. Thư viện dùng để gửi mail bằng Python
• 3.6.4. Giải pháp gửi email với phương pháp phân loại ảnh đa lớp
• 4. CHƯƠNG 4: KẾT QUẢ THỰC NGHIỆM
• 4.1. Phương pháp phân loại ảnh đa lớp (Multiclass Image Classification)
• 4.2. Mô hình Resnet — 18
• 4.3. Mô hình Mobilenet_V2
• 4.4. Phương pháp phân loại video (Video Classification)
• 4.5. Chức năng cảnh báo qua email
• 5. CHƯƠNG 5: NHẬN XÉT VÀ HƯỚNG PHÁT TRIỂN
• 5.1. Hướng phát triển của đề tài

Tóm tắt

I. Tổng quan về Hệ Thống Camera Thông Minh Phát Hiện Hành Vi Bất Thường

Hệ thống camera thông minh phát hiện hành vi bất thường đang trở thành một giải pháp quan trọng trong việc đảm bảo an ninh. Với sự phát triển của công nghệ, các camera an ninh không chỉ đơn thuần ghi hình mà còn có khả năng phân tích và nhận diện các hành vi đáng ngờ. Việc áp dụng công nghệ này giúp nâng cao hiệu quả giám sát và giảm thiểu rủi ro cho các khu vực công cộng.

1.1. Định nghĩa và vai trò của camera an ninh thông minh

Camera an ninh thông minh là thiết bị sử dụng công nghệ AI để phân tích video và phát hiện các hành vi bất thường. Chúng có khả năng tự động gửi cảnh báo đến người giám sát khi phát hiện hành vi đáng ngờ, từ đó giúp nâng cao hiệu quả giám sát an ninh.

1.2. Lịch sử phát triển của công nghệ camera thông minh

Công nghệ camera thông minh đã trải qua nhiều giai đoạn phát triển. Từ những camera đơn giản chỉ ghi hình, đến việc tích hợp AI và machine learning để phân tích hành vi, công nghệ này đã trở thành một phần không thể thiếu trong hệ thống giám sát hiện đại.

II. Vấn đề và Thách thức trong Giám sát An ninh

Mặc dù hệ thống camera thông minh mang lại nhiều lợi ích, nhưng vẫn tồn tại một số thách thức trong việc triển khai và sử dụng. Các vấn đề như độ chính xác trong phát hiện hành vi, khả năng xử lý dữ liệu lớn và bảo mật thông tin là những yếu tố cần được xem xét kỹ lưỡng.

2.1. Độ chính xác trong phát hiện hành vi bất thường

Độ chính xác của hệ thống camera thông minh phụ thuộc vào chất lượng dữ liệu và thuật toán phân tích. Việc phát hiện sai có thể dẫn đến những hậu quả nghiêm trọng, do đó cần phải cải thiện các mô hình học máy để nâng cao độ chính xác.

2.2. Khả năng xử lý dữ liệu lớn

Hệ thống camera thông minh cần xử lý một lượng lớn dữ liệu video trong thời gian thực. Điều này đòi hỏi các giải pháp phần cứng mạnh mẽ và tối ưu hóa thuật toán để đảm bảo hiệu suất cao mà không làm giảm chất lượng giám sát.

III. Phương pháp Phát hiện Hành vi Bất thường Hiệu quả

Để phát hiện hành vi bất thường, nhiều phương pháp đã được nghiên cứu và áp dụng. Các mô hình học sâu như ResNet và MobileNet đã chứng minh được hiệu quả trong việc phân loại và nhận diện hành vi từ video.

3.1. Sử dụng Mô hình Học sâu trong Phát hiện Hành vi

Mô hình học sâu như ResNet-18 và MobileNet_V2 được sử dụng để phân loại các hành vi bất thường. Những mô hình này có khả năng học hỏi từ dữ liệu lớn và cải thiện độ chính xác trong việc phát hiện hành vi.

3.2. Ứng dụng Công nghệ AI trong Camera An ninh

Công nghệ AI giúp camera an ninh tự động nhận diện và phân tích hành vi. Việc áp dụng các thuật toán học máy cho phép hệ thống tự động cải thiện khả năng phát hiện theo thời gian.

IV. Ứng dụng Thực tiễn của Hệ Thống Camera Thông Minh

Hệ thống camera thông minh đã được triển khai rộng rãi trong nhiều lĩnh vực như an ninh công cộng, giám sát giao thông và bảo vệ tài sản. Những ứng dụng này không chỉ giúp nâng cao an ninh mà còn tiết kiệm chi phí cho các tổ chức.

4.1. Giám sát An ninh tại Các Khu vực Công cộng

Hệ thống camera thông minh được lắp đặt tại các khu vực công cộng như trung tâm thương mại, sân bay và nhà ga. Chúng giúp phát hiện các hành vi bất thường và cảnh báo kịp thời cho nhân viên an ninh.

4.2. Ứng dụng trong Quản lý Giao thông

Camera thông minh cũng được sử dụng để giám sát giao thông, phát hiện các hành vi vi phạm như vượt đèn đỏ hay chạy quá tốc độ. Điều này giúp cải thiện an toàn giao thông và giảm thiểu tai nạn.

V. Kết luận và Tương lai của Hệ Thống Camera Thông Minh

Hệ thống camera thông minh phát hiện hành vi bất thường đang ngày càng trở nên phổ biến và cần thiết trong xã hội hiện đại. Tương lai của công nghệ này hứa hẹn sẽ mang lại nhiều cải tiến và ứng dụng mới, góp phần nâng cao an ninh và chất lượng cuộc sống.

5.1. Xu hướng phát triển công nghệ camera thông minh

Công nghệ camera thông minh sẽ tiếp tục phát triển với sự tích hợp của AI và machine learning. Các nghiên cứu mới sẽ giúp cải thiện độ chính xác và khả năng xử lý của hệ thống.

5.2. Tác động đến An ninh Xã hội

Việc áp dụng hệ thống camera thông minh sẽ có tác động tích cực đến an ninh xã hội. Nó không chỉ giúp phát hiện hành vi bất thường mà còn tạo ra một môi trường sống an toàn hơn cho cộng đồng.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Sự phát triển nhanh chóng của xã hội đi kèm với nhiều vấn đề an ninh trật tự phức tạp như trộm cắp, phá hoại tài sản và đánh nhau tại những khu vực công cộng đông người như đường phố, siêu thị, trung tâm thương mại, nhà hàng, bệnh viện và nhà ga. Việc lắp đặt hệ thống camera an ninh giám sát trở nên phổ biến, tuy nhiên phần lớn các hệ thống truyền thống chỉ thực hiện chức năng ghi hình và truyền tín hiệu trực tiếp về trung tâm quan sát. Mô hình này phụ thuộc hoàn toàn vào nhân viên an ninh theo dõi màn hình liên tục, dẫn đến nguy cơ bỏ sót sự cố do quá tải thị giác và đánh giá chủ quan. Mặt khác, giải pháp truyền dữ liệu video nén về máy chủ trung tâm (server) qua mạng Internet để xử lý cũng bộc lộ nhược điểm lớn: khi máy chủ gặp sự cố thì toàn bộ hệ thống bị đình trệ, đồng thời chi phí đầu tư xây dựng, lắp đặt và bảo trì hạ tầng máy chủ quy mô lớn là rất tốn kém.

Nhằm giải quyết những bất cập trên, khóa luận tốt nghiệp kỹ sư ngành Kỹ thuật Máy tính tại Trường Đại học Công nghệ Thông tin – Đại học Quốc gia TP. Hồ Chí Minh đã nghiên cứu và hiện thực hóa đề tài: "Hệ thống camera thông minh phát hiện các hành vi bất thường" (Smart camera system for abnormal behavior detection).

Mục tiêu chính của khóa luận là nghiên cứu, thử nghiệm và triển khai một hệ thống camera thông minh có khả năng quan sát, theo dõi và ghi nhận các hành vi bất thường của con người. Điểm cốt lõi là việc tính toán và phát hiện hành vi được thực hiện trực tiếp tại camera thông qua máy tính nhúng, sau đó tự động gửi cảnh báo qua thư điện tử (email) đến nhân viên giám sát để kịp thời xử lý.

Nội dung và nhiệm vụ nghiên cứu của đề tài được xác định gồm 5 phần chính:

1. Nghiên cứu các phương pháp phát hiện các hành vi bất thường.
2. Xây dựng và huấn luyện mô hình máy học có khả năng phát hiện các hành vi bất thường của con người từ dữ liệu thu được qua camera Pi NoIR V2, bao gồm các mô hình: ResNet-18, ResNet-3D-18 và MobileNet_v2.
3. Thử nghiệm, đánh giá tốc độ thực thi và độ chính xác của các mô hình máy học trên kit máy tính nhúng NVIDIA Jetson Nano.
4. Lập trình chức năng cảnh báo qua E-mail thông qua máy chủ SMTP của Gmail.
5. Thiết kế và thực nghiệm mô hình thực tế.

Phạm vi và giới hạn của đề tài được tác giả xác định rõ:

• Môi trường lắp đặt: Đường phố, cửa hàng, siêu thị, trung tâm thương mại.
• Phạm vi hành vi nhận diện: Giới hạn ở 3 nhóm hành vi bất thường chính gồm đánh nhau (fighting), trộm cắp (stealing) và phá hoại (vandalism).
• Yêu cầu kỹ thuật: Độ chính xác khi phát hiện đạt tối thiểu 70%.

Cơ sở lý thuyết và phương pháp

Khóa luận xây dựng trên nền tảng lý thuyết thị giác máy tính (Computer Vision), học máy (Machine Learning - ML) và học sâu (Deep Learning - DL), tập trung vào các mạng nơ-ron nhân tạo và mạng nơ-ron tích chập (Convolutional Neural Networks - CNN).

Khung lý thuyết và mô hình học sâu

Tác giả hệ thống hóa lịch sử phát triển từ mô hình toán học của nơ-ron nhân tạo (McCulloch và Pitts, 1943), lý thuyết truyền tín hiệu khớp thần kinh (Donald Hebb, 1949), cơ chế phản ứng tế bào thần kinh thị giác (Hubel và Wiesel, 1959) cho đến kiến trúc LeNet-5 của Yann LeCun (1998). Một nơ-ron nhân tạo được tính toán dựa trên danh sách đầu vào $X_i$, trọng số liên kết $w_i$, hàm tổng $\sum w_i X_i$ và hàm kích hoạt (Activation function).

Mạng CNN được sử dụng với cấu trúc gồm các lớp cơ bản:

• Convolution layer (Lớp tích chập): Đóng vai trò phát hiện đặc trưng thông qua việc trượt bộ lọc (filter) kích thước lẻ ($3 \times 3$ hoặc $5 \times 5$) trên ảnh đầu vào để tạo thành bản đồ đặc trưng (feature map). Kích thước bộ lọc nhỏ được ưu tiên nhằm rút trích đặc trưng cục bộ, giảm tham số và cho phép xây dựng mạng sâu hơn.
• Nonlinear layer: Hàm kích hoạt phi tuyến tính ReLU chuyển đổi các giá trị âm về 0.
• Pooling layer: Giảm chiều dữ liệu không gian thông qua Max-pooling hoặc Average-pooling (kích thước $2 \times 2$), hạn chế hiện tượng quá khớp (overfitting) và tăng tốc độ tính toán.
• Fully connected layer & Softmax: Chuyển đổi ma trận đặc trưng thành vector xác suất của các lớp đối tượng cần dự đoán.

Khóa luận nghiên cứu hai hướng tiếp cận bài toán:

• Phân loại ảnh đa lớp (Multiclass Image Classification): Phân tích từng khung hình (frame) tuần tự từ luồng video bằng các mô hình 2D CNN gồm ResNet-18 (sử dụng các khối phần dư residual block với kết nối tắt skip connection) và MobileNet_v2 (sử dụng tích chập chiều sâu depthwise separable convolution, cấu trúc bottleneck và kết nối tắt, loại bỏ phi tuyến tính tại lớp ngõ vào/ra để tối ưu trên thiết bị nhúng).
• Phân loại video (Video Classification): Sử dụng mạng ResNet-3D-18 với các lớp tích chập 3D. Bộ lọc trong không gian 4 chiều $[N_i \times t \times d \times d]$ (với $t=3$) cho phép trích xuất đồng thời các đặc trưng không gian và thời gian (spatio-temporal) từ chuỗi 16 khung hình liên tiếp.

Phương pháp nghiên cứu và nguồn dữ liệu

Phương pháp nghiên cứu thực nghiệm được áp dụng qua quy trình: xử lý dữ liệu video thành khung hình, chuẩn hóa kích thước và giá trị pixel, huấn luyện mô hình học sâu trên môi trường đám mây và triển khai suy luận (inference) trên thiết bị phần cứng nhúng.

Nguồn dữ liệu thực nghiệm được tác giả khảo sát và trích xuất từ hai bộ dữ liệu học thuật chuẩn:

• Bộ dữ liệu CityScene: Gồm 1321 video hành vi bất thường (tổng thời lượng 4 giờ 23 phút 27 giây) thuộc 12 lớp hành vi và 758 video sự kiện bình thường (4 giờ 26 phút 34 giây).
• Bộ dữ liệu UCF-Crime: Gồm 1900 video (tổng thời lượng 128 giờ, trung bình 7247 khung hình mỗi video) thuộc 14 nhóm hành vi an ninh.

Nhận thấy dữ liệu gốc có sự chênh lệch và dễ gây nhầm lẫn giữa các lớp tương đồng, nhóm nghiên cứu đã xây dựng Bộ dữ liệu tổng hợp bằng cách kết hợp các lớp chọn lọc từ CityScene, UCF-Crime và bổ sung thêm video tự thu thập từ hệ thống camera an ninh thực tế tại Việt Nam (độ phân giải $480 \times 360$ hoặc $858 \times 480$).

Tên lớp hành vi	Định nghĩa và nguồn gốc dữ liệu	Số lượng video
Fighting	Hành vi hai hoặc nhiều người đánh nhau; trích từ CityScene và UCF-Crime	314 video
Normal	Cảnh các sự kiện diễn ra bình thường; trích từ CityScene và UCF-Crime	1708 video
Stealing_Motor	Hành vi bẻ khóa trộm xe máy; dữ liệu tự thu thập tại Việt Nam	139 video
Stealing_Car_Mirror	Hành vi bẻ trộm gương chiếu hậu xe ô tô; dữ liệu tự thu thập tại Việt Nam	91 video
Vandalism	Hành vi vẽ bậy (graffiti), phá hoại; lấy từ CityScene, UCF-Crime và 73 video tự thu thập	183 video

Thiết kế và triển khai

Hệ thống camera thông minh được thiết kế theo kiến trúc xử lý tại biên (edge computing) gồm 3 khối chức năng chính:

1. Khối thu dữ liệu: Sử dụng Camera Pi NoIR V2 trang bị cảm biến Sony IMX219 độ phân giải 8 Megapixel (chụp ảnh tối đa $3280 \times 2464$, quay video 1080p30, 720p60, 640x480p60/90), kết nối qua giao tiếp CSI. Điểm đặc trưng của loại camera này là không sử dụng bộ lọc hồng ngoại (No Infrared), giúp tăng khả năng ghi hình trong điều kiện ánh sáng yếu.
2. Khối xử lý trung tâm: Sử dụng máy tính nhúng NVIDIA Jetson Nano Developer Kit với cấu hình: CPU 64-bit Quad-Core ARM A57 @ 1.43 GHz, GPU 128 nhân kiến trúc Maxwell xung nhịp 921 MHz (hiệu năng tính toán 472 GFLOPs FP16), bộ nhớ RAM 4 GB 64-bit LPDDR4 băng thông 25.6 GB/s, mức tiêu thụ điện năng dưới 5W. Nền tảng phần mềm vận hành trên hệ điều hành Ubuntu Linux thuộc bộ NVIDIA JetPack SDK cùng thư viện tăng tốc phần cứng CUDA.
3. Khối thông báo và cảnh báo: Sử dụng giao thức SMTP (Simple Mail Transfer Protocol) qua máy chủ smtp.gmail.com của dịch vụ Gmail và thư viện gửi mail trong Python.

[Luồng phân loại ảnh đa lớp]
Camera Pi NoIR V2 -> Tách frame (OpenCV) -> Tiền xử lý (224x224, Tensor) -> Mô hình 2D CNN (ResNet-18 / MobileNet_v2) -> Phát hiện bất thường -> Gửi Email cảnh báo (SMTP)

[Luồng phân loại video]
Camera Pi NoIR V2 -> Trích xuất chuỗi 16 frame (OpenCV) -> Chuẩn hóa Spatio-temporal -> Mô hình ResNet-3D-18 -> Phát hiện bất thường -> Gửi Email cảnh báo (SMTP)

Quá trình tiền xử lý và huấn luyện:

• Khung hình trích xuất qua thư viện OpenCV được áp dụng các phép biến đổi từ thư viện PyTorch: Center Crop, Resize về kích thước chuẩn $224 \times 224$ pixel, Normalize và chuyển đổi sang dạng Tensor.
• Quá trình huấn luyện mô hình được thực hiện trên nền tảng Google Colab (máy ảo Ubuntu 18.04 LTS 64-bit, 2 CPU @ 2.3 GHz, RAM ~12.6 GB, GPU NVIDIA Tesla K80 12GB VRAM, dung lượng ổ đĩa ~68 GB). Do giới hạn thời gian kết nối 12 giờ của phiên bản Colab miễn phí, quá trình huấn luyện được thiết lập trong 10 epoch.
• Mô hình sau khi huấn luyện sẽ xuất ra tệp lưu trữ trọng số (save_weights), tệp này được nạp vào máy tính nhúng Jetson Nano để thực hiện suy luận thời gian thực.

Dữ liệu hình ảnh dùng để huấn luyện và đánh giá trên bộ dữ liệu tổng hợp được phân chia chi tiết theo bảng sau:

Lớp hành vi	Tập huấn luyện (Train)	Tập kiểm định (Val)	Tập kiểm thử (Test)
Fighting	10.992	2.279	2.390
Normal Event	101.059	12.998	20.334
Stealing_Car_Mirror	15.817	779	1.000
Stealing_Motor	6.730	688	720
Vandalism	9.099	842	939
Tổng cộng	143.697	17.586	25.383

Nội dung chính theo từng chương

Chương 1. Tổng quan và lý do chọn đề tài

Chương mở đầu phân tích bối cảnh an ninh trật tự xã hội, nêu bật nhu cầu giám sát tự động và chỉ ra các hạn chế của mô hình camera tập trung phụ thuộc máy chủ. Tác giả xác định mục tiêu xây dựng camera thông minh xử lý trực tiếp tại biên, làm rõ 5 nhiệm vụ nghiên cứu, xác định phạm vi không gian (đường phố, cửa hàng, siêu thị) và 3 nhóm hành vi bất thường cần nhận diện (đánh nhau, trộm cắp, phá hoại) với yêu cầu độ chính xác tối thiểu 70%.

Chương 2. Việc sử dụng camera để giám sát và cơ sở lý thuyết

Chương này tổng kết thực trạng giám sát hình ảnh, các khái niệm cơ bản về AI, ML và Deep Learning. Nội dung đi sâu phân tích cấu trúc nơ-ron sinh học, mô hình nơ-ron nhân tạo, các tầng chức năng trong mạng CNN (Convolution, ReLU, Pooling, Fully Connected) và ưu thế của bộ lọc kích thước nhỏ $3 \times 3$. Chương 2 đồng thời trình bày nguyên lý của hai bài toán: phân loại ảnh đa lớp và phân loại video (chuỗi khung hình, tích chập 3D trích xuất đặc trưng không gian - thời gian), cùng kiến trúc chi tiết của 3 mô hình học sâu: ResNet-18, ResNet-3D-18 và MobileNet_v2.

Chương 3. Giải pháp đề xuất

Chương 3 trình bày toàn bộ giải pháp thiết kế hệ thống từ sơ đồ khối tổng quan, thông số kỹ thuật phần cứng (NVIDIA Jetson Nano, Camera Pi NoIR V2) đến các công cụ phần mềm (PyTorch, OpenCV, Google Colab). Tác giả phân tích chi tiết hai bộ dữ liệu CityScene và UCF-Crime, nêu lý do xây dựng bộ dữ liệu tổng hợp 5 lớp có bổ sung video trộm cắp tại Việt Nam. Chương này mô tả chi tiết quy trình xử lý ảnh $224 \times 224$, luồng thực thi phân loại ảnh đa lớp, luồng phân loại video với chuỗi 16 khung hình trên ResNet-3D-18, và giải pháp gửi email cảnh báo qua giao thức SMTP Gmail.

Chương 4. Kết quả thực nghiệm

Chương 4 ghi nhận các kết quả thực nghiệm chi tiết của đề tài:

• Đánh giá độ chính xác và quá trình huấn luyện của mô hình ResNet-18 và MobileNet_v2 trên tập kiểm thử của từng bộ dữ liệu đơn lẻ (UCF-Crime, CityScene) và bộ dữ liệu tổng hợp.
• Đo lường và đánh giá tốc độ thực thi (FPS) của mô hình ResNet-18 và MobileNet_v2 trên máy tính nhúng NVIDIA Jetson Nano đối với từng lớp hành vi.
• Đánh giá kết quả huấn luyện và thử nghiệm của mô hình phân loại video ResNet-3D-18.
• Kiểm thử và ghi nhận hoạt động ổn định của chức năng cảnh báo qua email từ hệ thống khi phát hiện hành vi bất thường.

Chương 5. Nhận xét và hướng phát triển

Chương cuối đưa ra các nhận xét tổng quan về tính khả thi của hệ thống camera giám sát nhúng, đánh giá mức độ hoàn thành các mục tiêu đề ra và đề xuất các giải pháp kỹ thuật nhằm cải tiến, mở rộng đề tài trong tương lai.

Kết quả và đóng góp

Kết quả chính đạt được

• Hiện thực hóa hệ thống hoàn chỉnh: Đã thiết kế, cài đặt và vận hành thành công hệ thống camera thông minh phát hiện hành vi bất thường chạy hoàn toàn trên thiết bị nhúng NVIDIA Jetson Nano kết hợp camera Pi NoIR V2 mà không cần phụ thuộc vào máy chủ xử lý trung tâm.
• Xây dựng bộ dữ liệu thực tế: Đã thu thập và chuẩn hóa bộ dữ liệu tổng hợp gồm 143.697 khung hình huấn luyện, 17.586 khung hình kiểm định và 25.383 khung hình kiểm thử trên 5 lớp hành vi, giải quyết được tình trạng thiếu dữ liệu và nhập nhằng giữa các hành vi trong các bộ dữ liệu mở.
• Thực nghiệm đa mô hình: Hoàn thành việc huấn luyện và so sánh hiệu năng của hai mô hình 2D CNN (ResNet-18, MobileNet_v2) và mô hình 3D CNN (ResNet-3D-18), đánh giá trực tiếp tốc độ khung hình (FPS) trên phần cứng Jetson Nano.
• Cơ chế cảnh báo tự động: Tích hợp thành công module gửi email cảnh báo tức thời qua giao thức SMTP của Gmail kèm bằng chứng hình ảnh khi phát hiện sự kiện đánh nhau, trộm cắp hoặc phá hoại.

Đóng góp của đề tài

1. Đóng góp bộ dữ liệu hình ảnh đặc thù về hành vi trộm cắp tài sản (bẻ khóa xe máy, bẻ trộm gương ô tô) được ghi nhận từ camera an ninh thực tế tại Việt Nam, bổ sung vào tập dữ liệu chuẩn phục vụ nghiên cứu thị giác máy tính.
2. Đưa ra giải pháp kỹ thuật khả thi cho bài toán giám sát an ninh tại biên với chi phí phần cứng thấp, công suất tiêu thụ điện dưới 5W, loại bỏ nguy cơ nghẽn mạng và sập hệ thống do phụ thuộc máy chủ.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế

• Thời gian huấn luyện mô hình bị giới hạn trong 10 epoch do sử dụng tài nguyên đám mây miễn phí trên Google Colab (giới hạn thời gian phiên làm việc liên tục 12 giờ).
• Bộ dữ liệu ban đầu từ CityScene và UCF-Crime có số lượng mẫu ở một số lớp còn ít và sự khác biệt giữa các lớp chưa thật sự rõ nét, dễ gây nhầm lẫn cho mô hình trong quá trình phân loại.
• Phạm vi nhận diện mới chỉ tập trung vào 3 nhóm hành vi: đánh nhau, trộm cắp (xe máy, gương ô tô) và phá hoại (vẽ bậy graffiti); chưa bao quát được toàn bộ các dạng hành vi bất thường trong môi trường thực tế.

Hướng nghiên cứu tiếp

• Mở rộng tập dữ liệu với quy mô lớn hơn và bổ sung thêm các lớp hành vi bất thường mới.
• Nghiên cứu tối ưu hóa kiến trúc mô hình học sâu để nâng cao hơn nữa độ chính xác và tốc độ xử lý khung hình (FPS) trên kit máy tính nhúng.
• Hoàn thiện giải pháp xử lý triệt để hiện tượng chập chờn nhận diện (flickering) trong quá trình phân loại video thời gian thực.

Giá trị tham khảo

Khóa luận là tài liệu tham khảo giá trị cho sinh viên, học viên cao học và kỹ sư thuộc các chuyên ngành Kỹ thuật Máy tính, Khoa học Máy tính, Hệ thống Nhúng và Công nghệ Thông tin đang thực hiện các đề tài về Trí tuệ nhân tạo ứng dụng và Thị giác máy tính.

Các nội dung có giá trị ứng dụng cao gồm:

• Quy trình xây dựng và triển khai mô hình học sâu (ResNet, MobileNet, 3D-CNN) trên phần cứng nhúng NVIDIA Jetson Nano kết hợp camera giao tiếp CSI.
• Phương pháp xử lý dữ liệu video, trích xuất khung hình và cấu trúc bộ dữ liệu hành vi bất thường phục vụ bài toán phân loại ảnh đa lớp và phân loại video.
• Kỹ thuật lập trình tích hợp hệ thống cảnh báo tự động qua giao thức SMTP sử dụng ngôn ngữ Python.

Câu hỏi thường gặp

1. Hệ thống camera thông minh trong khóa luận sử dụng những thiết bị phần cứng cụ thể nào?
Hệ thống sử dụng máy tính nhúng NVIDIA Jetson Nano Developer Kit (CPU Quad-Core ARM A57 @ 1.43 GHz, GPU 128 nhân Maxwell, RAM 4 GB LPDDR4, công suất < 5W) kết hợp với module Camera Pi NoIR V2 trang bị cảm biến Sony IMX219 8 Megapixel giao tiếp qua cổng CSI không có bộ lọc hồng ngoại.

2. Bộ dữ liệu tổng hợp do nhóm tác giả xây dựng gồm những lớp hành vi nào và có quy mô ra sao?
Bộ dữ liệu tổng hợp gồm 5 lớp: Fighting (314 video), Normal (1708 video), Stealing_Motor (139 video), Stealing_Car_Mirror (91 video) và Vandalism (183 video). Dữ liệu sau khi trích xuất frame được chia thành: 143.697 hình cho tập Train, 17.586 hình cho tập Val và 25.383 hình cho tập Test.

3. Khóa luận đã nghiên cứu và thử nghiệm những mô hình học sâu nào cho bài toán phát hiện hành vi?
Tác giả đã nghiên cứu và thử nghiệm 3 mô hình học sâu: ResNet-18 và MobileNet_v2 cho phương pháp phân loại ảnh đa lớp (trên từng khung hình $224 \times 224$), và ResNet-3D-18 cho phương pháp phân loại video (trên chuỗi 16 khung hình liên tiếp trích xuất đặc trưng không gian - thời gian).

4. Tại sao nhóm nghiên cứu phải tự thu thập thêm dữ liệu video tại Việt Nam?
Do thử nghiệm ban đầu trên các lớp của hai bộ dữ liệu quốc tế CityScene và UCF-Crime cho kết quả chưa tốt vì lượng dữ liệu còn ít và sự khác biệt giữa các lớp không rõ nét, dễ gây nhầm lẫn cho mô hình. Nhóm đã bổ sung các video camera an ninh thực tế tại Việt Nam cho hai hành vi cụ thể là bẻ khóa xe máy (Stealing_Motor) và bẻ trộm gương ô tô (Stealing_Car_Mirror).

5. Cơ chế phát hiện và gửi cảnh báo của hệ thống hoạt động như thế nào?
Dữ liệu hình ảnh từ Camera Pi NoIR V2 được đọc bằng OpenCV, tiền xử lý và đưa vào mô hình học sâu chạy trực tiếp trên Jetson Nano. Khi mô hình dự đoán khung hình hoặc chuỗi khung hình thuộc các lớp hành vi bất thường (Fighting, Stealing, Vandalism), hệ thống kích hoạt module Python tự động gửi email cảnh báo đến người giám sát thông qua máy chủ SMTP của Gmail (smtp.gmail.com).

Kết luận

Khóa luận tốt nghiệp của tác giả Nguyễn Văn Thắng và Nguyễn Đông Quân đã nghiên cứu và triển khai thành công hệ thống camera thông minh phát hiện hành vi bất thường xử lý trực tiếp tại biên trên máy tính nhúng NVIDIA Jetson Nano. Đề tài đã xây dựng một bộ dữ liệu tổng hợp kết hợp các tập dữ liệu chuẩn quốc tế với dữ liệu thực tế tại Việt Nam, đồng thời đánh giá hiệu năng của các mô hình ResNet-18, MobileNet_v2 và ResNet-3D-18. Hệ thống đáp ứng tốt mục tiêu giám sát an ninh tự động, giảm tải áp lực cho nhân viên an ninh và cung cấp cơ chế cảnh báo qua email tức thời với chi phí đầu tư phần cứng tối ưu.

Trích đoạn nội dung tài liệu

Chương 1: Tổng quan đề tài. Chương này trình bày về lý do chọn dé tài, mục tiêu, nội dung và giới hạn của đê tài. e Chương 2: Cơ sở lý thuyết. Chương này trình bày tổng quát về các cơ sở lý thuyết dùng trong khóa luận.

e Chương 3: Giải pháp đề xuất. Chương nay trình bày chỉ tiết các giải pháp nhóm đưa ra dé giải quyết bài toán. © Chương 4: Kết quả thực nghiệm. Chương nay trình bày các kết qua dat được của nhóm.

e Chương 5: Kết luận và hướng phát triển. Chương này đưa ra kết luận của nhóm sau khi thực hiện khóa luận, cũng như đưa ra hướng phát triển khóa luận của nhóm. Việc sử dụng camera để giám sát Xã hội ngày càng phát triển, hệ lụy dẫn đến phát sinh nhiều hành vi bất thường gây ảnh hưởng trực tiếp đến an ninh xã hội: trộm cướp, đánh nhau, phá hoại tài sản,. Tần suất các hành vi này diễn ra ngày càng nhiều, do đó cần phải tiến hành nhiều biện pháp dé đảm bảo an ninh tại những nơi đông đúc như trung tâm mua sắm, nhà hàng, khách sạn, bệnh viện, nhà ga,.

Trong những năm qua, một trong các giải pháp được dé xuất là dùng camera giám sát dé trực tiếp theo dõi, quản lý ở các khu vực đông người. Các loại camera giám sát này chủ yếu là ghi hình và truyền trực tiếp đến nơi quan sát, ở đây sẽ có nhân viên giám sát an ninh trực tiếp theo dõi. Nhược điểm của giải pháp này là nhân viên an ninh phải quan sát trên hệ thống liên tục, đưa ra các cảm quan cá nhân rồi mới đánh giá các hành vi đang diễn ra. Với số lượng camera cần quan sát quá lớn, nhân viên an ninh không thể giám sát chỉ tiết và khó có thé đưa ra các nhận định đúng dé đảm bảo an ninh.1 Nhân viên giám sát dang theo dõi các camera dé phát hiện sự bat thường [1] Dé khắc phục các hạn chế trên, nhiều chuyên gia trong lĩnh vực công nghệ thông tin đưa ra các giải pháp giúp camera có thé nhận diện các hành vi này dé xử lý và sau đó đưa ra cảnh báo cho nhân viên giám sát.

Một trong các giải pháp được nghiên cứu rộng rãi đó là áp dụng thị giác máy tính vào các hệ thống camera giám sát. Dữ liệu từ camera được thu về, sau đó sẽ áp dụng các công nghệ xử lý ảnh số, xử lý video số, áp dụng thuật toán phát hiện các hành vi dựa trên thị giác máy tính để trích xuất các đặc điểm của hành động sau đó đưa ra cảnh báo. Các hành động này được xác định bởi các đặc điểm sau: e Xuất hiện các khung hình chuyền động nhanh bat thường. e Hành động, tư thé con người thay đổi bất thường: vung tay, khom lưng, chạy nhanh, tế ngã,.

Hiện nay, cùng với sự phát triển mạnh mẽ của trí tuệ nhân tạo, các nghiên cứu áp dụng mô hình máy học vào camera an ninh ngày càng nhiều. Với giải pháp hiện đại này, camera được huấn luyện dé trở nên thông minh, sau đó nó có thé tự động ghi nhận, xử lý và đưa ra cảnh báo một cách tự động. Điều này giảm bớt sự phục thuộc vào con người, giúp cho việc quản lý an ninh trở nên dễ dàng hơn. Lĩnh vực trí tuệ nhân tạo 2.

Trí tuệ nhân tao (Artificial Intelligence — AI) Trí tuệ nhân tạo tức là trí thông minh của máy móc do con người sáng tạo và lập trình ra, đặc biệt dành cho các siêu máy tính, robot, hay các thiết bị điện tử có khả năng tính toán. Đây là một lĩnh vực quan trọng trong khoa học máy tính, được ưu tiên nghiên cứu và phát triển hàng đầu trong nền công nghiệp 4.0 hiện nay trên thế giới. Nhờ có trí tuệ nhân tạo, máy tính đạt được khả năng suy nghĩ, phân tích, lập luận giải quyết các van dé, thậm chí có thé giao tiếp trực tiếp với con người do có thé tự học hỏi ngôn ngữ và tiếng nói. Một vài sản phẩm công nghệ nổi tiếng sử dụng trí tuệ nhân tạo có thể kế đến như robot ASIMO (hình 2.2), chương trình Alpha Go chuyên giải cờ vây (hình 2.2 Robot ASIMO, một trong những sản phẩm trí tuệ nhân tạo vào những năm 2000 [2] Hình 2.3 AlphaGo — Chương trình AI giải cờ vay cua Google [3] 2.

Học máy (Machine Learning) Học máy hay máy học (Machine Learning - ML) là một lĩnh vực con của Trí tuệ nhân tạo, có khả năng “học hỏi” dựa trên dữ liệu đưa vào sau đó có thể phân tích, trích xuất các đặc trưng từ dữ liệu dựa trên các thuật toán phân tích cú pháp dữ liệu và đưa ra quyết định đưa ra dự đoán từ dữ liệu mà máy đã học hỏi. Vì vậy, con người không phải lập trình thủ công bang hàng loạt các chỉ dẫn cụ thé mà máy tính có thé sử dụng các thuật toán do con người viết cùng với một số lượng lớn dữ liệu dé thé học được cách hoàn thành tác vụ. Các kĩ thuật ML giúp máy tính có thể tìm được những thông tin đặc trưng có giá trị an rất sâu trong bộ dữ liệu mà việc lập trình thông thường không thể thực hiện được. Với các kĩ thuật máy học hiện đại có thể áp dụng vào rất nhiều lĩnh vực trong đời sống: phân tích được về thị trường chứng khoán, chân đoán trong y khoa, dự đoán giá nhà đất, phân loại thư rác (hình 2.

Delete all spam messages now (messages that have been in Spam more than 30 days will be aul deleted) Mr Collins Belly Attention Funds Owner, - Attention Funds Own Anti-Fraud Unit ICPC PAYMENT NOTIFICATION - ICP€ NIGERIA (An » Zipeem Per raggiungere i tuoi progetti, scopri le rego Anti-Fraud Unit ICPC PAYMENT NOTIFICATION - ICPC NIGERIA (An » UsTrendy Indie Fashion New Arrivals Just Added! - This message was YOU'RE-APPROVED YOUR Roof is Covered FREE!! » WORK @ HOME (PLEASE REPLY) Woburn FULL TIME - 2 Rem Office Re:Confirm deposit - DEPC INHERITAN Mr.Sambo Ngene Message From Mr. Director, Fore: » Congratulations! Here is your chance to win a brand new Ford! » Jocelyn Weir Do not regret skipping these jobs - Jul 27, 20° Registered_Offender_List. SEX-Offender living near-YOU!! {Find-Out} Hình 2.4 Phân loại email spam — Một ứng dụng cua ML [4] 2. Học sâu (Deep Learning) Học sâu (Deep Learning - DL) là một tập con của học máy, lay cam hứng từ cách hoạt động của não bộ con người.

Các kĩ thuật học sâu sử dụng mạng neuron (nơ- ron) nhân tạo giúp các mô hình máy học giải quyết các bài toán tưởng chừng không thé thực hiện được: phân loại hàng nghìn vật thé khác nhau trong một bức ảnh, tự động tạo chú thích cho ảnh, tự động bắt chước giọng nói và giao tiếp với con người, thậm chí có thê tự động sáng tác thơ văn và âm nhạc. DL có thé coi là một sự phát triển phức tạp và tinh vi từ các thuật toán máy học. Khác với việc trích xuất các đặc trưng một cách thủ công của ML, DL sẽ tự trích xuất các đặc trưng mà nó cho là phù hợp. Một bai toán có thê gặp trong thực tế là dé máy tính nhận biết được được biển báo STOP, DL sẽ tự trích xuất các đặc trưng phù hợp như màu sắc, hình dáng, các kí tự,.

Trong khi đó với ML, con người sẽ phải xác định các đặc trưng rôi kiêm tra kêt quả đâu ra mà máy tính dự đoán có đúng yêu cầu đặt ra hay không và điều chỉnh lại các đặc trưng cần trích xuất nếu không phải. Machine Learning Deep Learning «đo — 44 — BR Feature extraction + Classification Output Hình 2.5 Sự khác nhau giữa May học va DL [5] MACHINE LEARNING DEEP 0001/3À.6 Sự phát triển cua lĩnh vực AI và mối quan hệ giữa các lĩnh vực liên quan [4] 2. Tổng quan về mạng neuron 2. Neuron sinh học Một neuron sinh học gồm có thân neuron, tua gai thần kinh, sợi trục thần kinh, trong đó: e Thân neuron là nơi xử lý các tín hiệu được đưa vao.

e Tua gai thần kinh là nơi nhận các xung điện vào trong neuron. ¢ Soi trục thần kinh là nơi đưa tín hiệu ra ngoài sau khi được xử lý bởi neuron. e Khớp thần kinh là vị trí nằm giữa tua gai thần kinh và sợi trục thần kinh. Đây là điêm liên kêt dau ra của neuron nay với đâu vào của neuron khác.

Neuron nhân tạo Neuron nhân tạo là một mô hình toán học mô phỏng neuron sinh học trong hệ thông thân kinh con người. Dựa vào câu tạo của một neuron sinh học, các nhà khoa học đã đưa ra kiên trúc của một neuron nhân tạo như sau: Đầu ra Hàm tổng Hàm kích hoạt Xn) Trọng số liên kết Danh sách đầu vào Hình 2.7 Mô hình toán học của một neuron nhân tạo [6] Trong đó: e Danh sách đâu vào: là các thuộc tính đâu vào của một neuron. Sô lượng thuộc tính đâu vao thường nhiêu hơn một. Dữ liệu dau vào thường là một vector nhiêu chiêu hoặc nhiêu neuron tang trước kêt nôi tới một neuron tâng sau.

10 e Trọng sô liên kêt: các liên kêt thê hiện độ mạnh yêu qua một giá tri được gọi là trọng sô liên kêt. Kêt hợp với các đâu truyên, tín hiệu đên các neuron nhân tạo khác sẽ được tính bằng w;X;. e Hàm tông: tông các tích của các đầu vào với trọng số liên kết mô phỏng các khớp kết nối. Sau đó đi qua hàm tính tông dé tính ra giá trị trước khi đưa vào hàm kích hoạt.

e Hàm kích hoạt: được sử dụng dé tính toán giá trị của đầu ra dựa vào giá trị của hàm tông. Lịch sử phát triển mạng neuron nhân tạo Vào năm 1943, nhà vật lý thần kinh học Warren McCulloch cùng nhà toán học Walter Pitts đã nghiên cứu, phân tích và mô phỏng các tế bào thần kinh đơn giản hóa (idealized artificial neurons) và chỉ ra chúng có thé thực hiện các phép tính logic. Sau đó, họ đã thực hiện mô phỏng một mạng thần kinh đơn giản trên một mạch điện. Vào năm 1949, Donald Hebb đã viết cuén sách “Organization of Behavior” (Sự tô chức của hành vi), đưa ra lý thuyết về sự truyền tín hiệu giữa các tế bào thần kinh bằng khớp thần kinh.

Điểm nhắn của cuốn sách là khớp thần kinh nao càng được sử dụng nhiều dé truyền tín hiệu thì càng mạnh lên, tức là càng dễ truyền tín hiệu những lân sau đó. Vào năm 1959, David Hubel và Torsten Wiesel đã xuất bản cuốn sách “Receptive fields of single neurons in the cat’s striate cortex”, miêu tả về phản ứng của các tế bao thần kinh thị giác trên loài mèo, cũng như cách loài mèo ghi nhớ và nhận diện hình dạng trên kiên trúc vỏ não của nó. lãi Electrical signal from brain Recording electrode ——.
