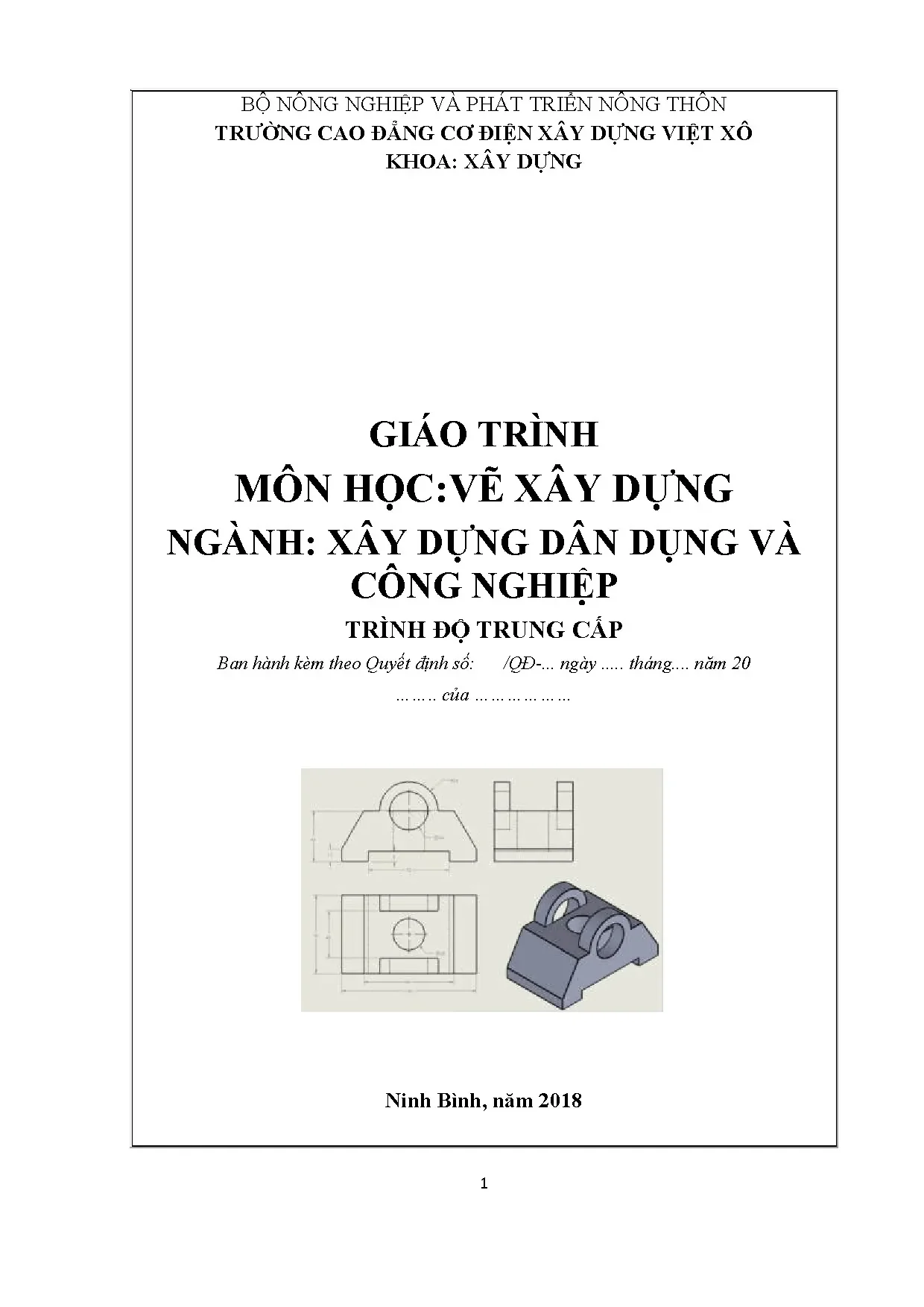

GIÁO TRÌNH VẼ XÂY DỰNG (MÃ MÔN HỌC: MH08)
Ngành đào tạo: Xây dựng dân dụng và công nghiệp
Cơ quan ban hành: Khoa Xây dựng – Trường Cao đẳng Cơ điện Xây dựng Việt Xô (Bộ Nông nghiệp và Phát triển Nông thôn, Ninh Bình – 2018)
Tổng quan về giáo trình (250-300 từ)
Giáo trình Vẽ Xây dựng (Mã môn học: MH08) là tài liệu giảng dạy và học tập thuộc khối kiến thức kỹ thuật cơ sở bắt buộc trong chương trình đào tạo ngành Xây dựng dân dụng và công nghiệp ở trình độ Trung cấp và Cao đẳng nghề. Môn học được bố trí giảng dạy trước các môn học và mô-đun chuyên môn nghề, giữ vai trò làm nền tảng cho việc tiếp thu kiến thức thiết kế, thi công và thực tập tay nghề.
Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:
- Kiến thức: Trang bị các quy chuẩn kỹ thuật trình bày bản vẽ theo Tiêu chuẩn Việt Nam (TCVN) và quốc tế (ISO); phương pháp biểu diễn các yếu tố hình học và vật thể không gian ba chiều lên mặt phẳng đồ thức.
- Kỹ năng: Đọc hiểu thành thạo các bản vẽ mặt bằng, mặt đứng, mặt cắt và bản vẽ chi tiết cấu kiện; biểu diễn chính xác vật thể trên hệ thống ba mặt phẳng hình chiếu vuông góc.
- Năng lực tự chủ và trách nhiệm: Rèn luyện tính chính xác, tác phong khoa học và khả năng làm việc độc lập trong xử lý hồ sơ kỹ thuật.
Cấu trúc giáo trình gồm 1 Bài mở đầu và 8 Chương chuyên đề với tổng thời lượng 75 giờ (30 giờ lý thuyết, 39 giờ thực hành, 6 giờ kiểm tra). Cách tiếp cận nội dung đi tuần tự từ lý thuyết hình học họa hình (Chương 1 đến Chương 7) đến ứng dụng đọc – lập bản vẽ công trình thực tế (Chương 8). Điểm đặc thù của tài liệu là việc hệ thống hóa chặt chẽ giữa nguyên lý dựng hình học thuật và các quy định kỹ thuật thực tế phục vụ trực tiếp cho công tác thi công xây dựng.
Nội dung kiến thức cốt lõi (500-600 từ)
Tiến trình phát triển nội dung giáo trình:
[Bài mở đầu: Tiêu chuẩn TCVN & Dụng cụ vẽ]
↓
[Chương 1-3: Phép chiếu & Biểu diễn Điểm, Đường thẳng]
↓
[Chương 4: Biểu diễn Mặt phẳng, Hình phẳng & Xét thấy - khuất]
↓
[Chương 5-7: Khối vật thể, Cắt vật thể & Hình chiếu trục đo]
↓
[Chương 8: Bản vẽ kỹ thuật xây dựng chuyên ngành & Bài tập lớn]
Các chương và chủ đề chính
Nội dung giáo trình được triển khai qua các phân vùng kiến thức trọng tâm:
- Bài mở đầu: Những vấn đề chung về vẽ kỹ thuật (4 giờ): Giới thiệu dụng cụ vẽ (thước T, bộ êke 45° và 60°, compa đo, thước cong, bút chì độ cứng H/HB/B); các tiêu chuẩn trình bày theo TCVN: khổ giấy A0–A4 (TCVN 2-1974), khung tên trường học (9 mục) và sản xuất (22 mục), tỷ lệ bản vẽ (TCVN 7286-2003 / ISO 5455-1979), hệ thống đường nét (TCVN 8-1993), kiểu chữ A và B (TCVN 6-85), quy tắc ghi kích thước (TCVN 5705-1993 / ISO 129-1985).
- Chương 1: Các phép chiếu và hệ thống các mặt chiếu (2 giờ): Phép chiếu xuyên tâm (tâm chiếu $S$), phép chiếu song song (phương chiếu $l$), phép chiếu thẳng góc; hệ thống 2 mặt phẳng chiếu ($P_1, P_2$) và hệ thống 3 mặt phẳng chiếu ($P_1$: hình chiếu đứng, $P_2$: hình chiếu bằng, $P_3$: hình chiếu cạnh tương ứng với 3 trục $Ox$ - chiều rộng, $Oy$ - chiều sâu, $Oz$ - chiều cao).
- Chương 2 & Chương 3: Biểu diễn điểm và Biểu diễn đoạn thẳng, đường thẳng (15 giờ): Tọa độ không gian $(x, y, z)$; đồ thức của điểm ở vị trí bất kỳ và đặc biệt (thuộc mặt phẳng chiếu, trục tọa độ, gốc $O$); biểu diễn đoạn thẳng; quan hệ song song, cắt nhau, chéo nhau; hai phương pháp xác định độ dài thật và góc nghiêng của đoạn thẳng (phương pháp xoay và phương pháp tam giác vuông).
- Chương 4: Biểu diễn hình phẳng, mặt phẳng (11 giờ): Biểu diễn mặt phẳng qua vết đứng và vết bằng; quan hệ liên thuộc của điểm và đường thẳng với mặt phẳng; phương pháp xác định giao tuyến bằng mặt phẳng phụ trợ; nguyên tắc xét thấy – khuất trên đồ thức dựa trên so sánh tọa độ ($z$ trên $P_1$, $y$ trên $P_2$, $x$ trên $P_3$).
- Chương 5 & Chương 6: Biểu diễn vật thể và Cắt vật thể (18 giờ): Biểu diễn khối đa diện, mặt cong; giao của đường thẳng với khối; xây dựng mặt cắt rời, mặt cắt chập; phân loại hình cắt; quy ước ký hiệu vật liệu mặt cắt trong xây dựng.
- Chương 7: Hình chiếu trục đo (7 giờ): Phương pháp dựng hệ trục đo; hình chiếu trục đo thẳng góc đẳng trắc và xiên góc nhị trắc; kỹ thuật dựng hình chiếu trục đo của điểm, đoạn thẳng, hình phẳng và vật thể khối.
- Chương 8: Những quy ước trong bản vẽ kỹ thuật xây dựng – Bài tập lớn (18 giờ): Quy chuẩn trình bày bản vẽ kết cấu và kiến trúc: bản vẽ móng, phần thân, sàn mái, cửa, cầu thang, hệ thống điện và cấp thoát nước; quy trình hoàn thành bài tập lớn đồ án môn học.
Kiến thức nền tảng được xây dựng
- Lý thuyết phép chiếu hình học: Cơ sở của phép chiếu vuông góc và nguyên lý chuyển đổi không gian 3D sang đồ thức 2D thông qua phép quay mặt phẳng $P_2$ quanh trục $Ox$ góc 90° và $P_3$ quanh trục $Oz$ góc 90°.
- Hệ thống nguyên lý liên thuộc và giao cắt: Các định lý về điểm thuộc đường thẳng, đường thẳng thuộc mặt phẳng, cùng phương pháp dựng mặt phẳng phụ trợ giải quyết bài toán tìm giao điểm và giao tuyến.
- Tiêu chuẩn kỹ thuật quốc gia: Khung quy chuẩn thống nhất về tỷ lệ phóng to (50:1, 20:1, 10:1, 5:1, 2:1), tỷ lệ thu nhỏ (1:2 đến 1:1000), bề rộng nét vẽ chuẩn ($b = 0{,}18$ đến $1{,}4\text{ mm}$), ghi ký hiệu độ cao cốt ($\pm 0.000, +4.450$), đường kính ($\varnothing$), bán kính ($R$).
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Thao tác sử dụng dụng cụ vẽ cơ bản; kẻ đường nét chuẩn xác; ghi kích thước và viết chữ số kỹ thuật theo đúng mẫu chữ TCVN.
- Kỹ năng phân tích (Analytical skills): Phân tích hình dạng hình học của vật thể phức tạp; phân biệt phần thấy – khuất trên bản vẽ đồ thức qua so sánh tọa độ dóng.
- Kỹ năng thực hành nghề nghiệp (Practical competencies): Lập và bóc tách thông tin từ các bản vẽ thi công công trình (bản vẽ kiến trúc, kết cấu móng, dầm sàn, chi tiết cầu thang, hệ thống MEP).
Phương pháp giảng dạy và học tập (300-350 từ)
Giáo trình được thiết kế theo định hướng tích hợp giữa bài giảng lý thuyết hình học và rèn luyện kỹ năng đồ họa trực tiếp trên bản vẽ. Cơ cấu thời lượng dành 39 giờ cho thực hành trên tổng số 75 giờ toàn khóa, bảo đảm học sinh, sinh viên trực tiếp chuyển hóa các quy tắc lý thuyết thành kỹ năng vẽ tay chuẩn xác.
| Chương mục | Lý thuyết (giờ) | Thực hành (giờ) | Kiểm tra (giờ) | Địa điểm |
|---|---|---|---|---|
| Bài mở đầu | 3 | 1 | 0 | Lớp học |
| Chương 1: Các phép chiếu và hệ thống mặt chiếu | 2 | 0 | 0 | Lớp học |
| Chương 2: Biểu diễn điểm | 4 | 2 | 0 | Lớp học |
| Chương 3: Biểu diễn đoạn thẳng, đường thẳng | 5 | 3 | 1 | Lớp học |
| Chương 4: Biểu diễn hình phẳng, mặt phẳng | 5 | 5 | 1 | Lớp học |
| Chương 5: Biểu diễn vật thể | 5 | 3 | 1 | Lớp học |
| Chương 6: Cắt vật thể | 3 | 5 | 1 | Lớp học |
| Chương 7: Hình chiếu trục đo | 3 | 3 | 1 | Lớp học |
| Chương 8: Quy ước bản vẽ XD – Bài tập lớn | 3 | 15 | 0 | Lớp học |
| Tổng cộng | 33 | 37 | 5 | 75 giờ |
(Ghi chú: Phân bổ giờ theo bảng tiến trình chi tiết của chương trình môn học MH08).
- Bài tập và thực hành: Sau mỗi bài học, người học thực hiện các bài tập vẽ hình học cụ thể (ví dụ: xác định vị trí điểm $A(7, 1, 3)$, $B(3, 0, 4)$; tìm độ dài thật đoạn thẳng bằng tam giác vuông; dựng giao tuyến của hình tam giác $ABC$ và $DEF$). Tại Chương 8, người học thực hiện Bài tập lớn (15 giờ thực hành) nhằm tổng hợp kỹ năng triển khai bản vẽ công trình hoàn chỉnh.
- Phương pháp đánh giá: Đánh giá định kỳ được thực hiện qua 6 bài kiểm tra (1 giờ/bài tại các chương 3, 4, 5, 6, 7 và kiểm tra kết thúc môn) kết hợp chấm điểm quá trình hoàn thành bài tập thực hành trên lớp và nghiệm thu bài tập lớn.
- Hướng dẫn tự học: Học sinh cần chuẩn bị đầy đủ bộ dụng cụ (thước chữ T, bộ êke, ván vẽ, compa), tự rèn luyện kỹ năng kẻ nét cơ bản, viết chữ kỹ thuật khổ 2.5–3.5 mm và đọc trước các quy chuẩn TCVN được trích dẫn trong tài liệu.
Điểm nổi bật và cập nhật (250-300 từ)
Giáo trình Vẽ Xây dựng do tập thể giảng viên Khoa Xây dựng – Trường Cao đẳng Cơ điện Xây dựng Việt Xô biên soạn năm 2018 mang tính chuẩn hóa cao theo khung chương trình đào tạo nghề quốc gia:
- Hệ thống tiêu chuẩn hóa đồng bộ: Toàn bộ nội dung biểu diễn hình vẽ và ghi chú kỹ thuật tuân thủ nghiêm ngặt các Tiêu chuẩn Việt Nam và tiêu chuẩn quốc tế tương đương, bao gồm:
- TCVN 2-1974: Quy định kích thước khổ giấy từ A4 ($210 \times 297\text{ mm}$) đến A0 ($841 \times 1189\text{ mm}$).
- TCVN 8-1993: Quy định độ rộng và ứng dụng các loại đường nét (nét liền đậm $b$, nét liền mảnh $b/3$, nét đứt $b/2$, nét chấm gạch mảnh $b/3$, nét cắt $1{,}5b$).
- TCVN 6-85: Quy định mẫu chữ và số kỹ thuật (kiểu A đứng/nghiêng 75° với $d = 1/14h$; kiểu B đứng/nghiêng 75° với $d = 1/10h$).
- TCVN 7286-2003 (ISO 5455-1979): Quy định tỷ lệ bản vẽ.
- TCVN 5705-1993 (ISO 129-1985): Nguyên tắc ghi kích thước, đường dóng, mũi tên và ký hiệu chuyên ngành.
- Tính gắn kết với thực tế sản xuất: Khác với giáo trình hình học họa hình thuần túy, tài liệu phân định rõ hai loại khung tên (khung tên dùng trong trường học và khung tên 22 mục dùng trong hồ sơ thiết kế sản xuất). Chương 8 đưa trực tiếp các cấu kiện xây dựng thực tế (móng đơn, móng băng, cột, dầm sàn, chi tiết bậc thang, hệ thống cấp thoát nước, mạng điện sinh hoạt) vào bài tập thực hành.
Đối tượng sử dụng giáo trình (200-250 từ)
- Người học:
- Học sinh, sinh viên hệ Trung cấp và Cao đẳng thuộc chuyên ngành Xây dựng dân dụng và công nghiệp.
- Học viên các lớp đào tạo nghề ngắn hạn, bồi dưỡng kỹ thuật thi công xây dựng cần bổ trợ kiến thức đọc bản vẽ.
- Yêu cầu kiến thức tiên quyết (Prerequisites):
- Nắm vững kiến thức toán học và hình học không gian cơ bản trong chương trình trung học phổ thông hoặc trung học cơ sở (các khái niệm điểm, đoạn thẳng, mặt phẳng, góc, phép chiếu).
- Có kỹ năng sử dụng các dụng cụ đo đạc hình học cơ bản.
- Giảng viên và cơ sở đào tạo:
- Giảng viên sử dụng giáo trình làm đề cương chi tiết để thiết kế bài giảng lý thuyết, phân bổ giờ thực hành và xây dựng ngân hàng đề kiểm tra đánh giá môn học MH08.
- Tham khảo nghề nghiệp:
- Cán bộ kỹ thuật hiện trường, thợ thi công xây dựng sử dụng tài liệu để tra cứu các quy ước đường nét, ký hiệu vật liệu mặt cắt và phương pháp đọc các thông số kích thước cấu kiện công trình.
Câu hỏi thường gặp (250-300 từ)
1. Giáo trình này phù hợp với đối tượng nào?
Tài liệu được biên soạn phục vụ trực tiếp cho học sinh, sinh viên hệ Trung cấp và Cao đẳng ngành Xây dựng dân dụng và công nghiệp; đồng thời dùng làm tài liệu tra cứu kỹ thuật cho công nhân và kỹ thuật viên ngành xây dựng.
2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?
Người học cần nắm được kiến thức hình học không gian cơ bản ở bậc phổ thông, kỹ năng tính toán đại số đơn giản và phương pháp thao tác với các dụng cụ vẽ hình học.
3. Điểm khác biệt của giáo trình so với các tài liệu Hình học họa hình thông thường là gì?
Tài liệu tích hợp song song giữa lý thuyết đồ thức hình chiếu vuông góc với hệ thống quy chuẩn thực tế ngành xây dựng (TCVN về đường nét, chữ viết, ký hiệu cốt cao độ, khung tên sản xuất) và dành toàn bộ Chương 8 để hướng dẫn đọc – lập bản vẽ công trình hoàn chỉnh.
4. Phương pháp tự học giáo trình này đạt hiệu quả cao nhất là gì?
Người học cần kết hợp đọc lý thuyết với thực hành vẽ tay liên tục trên giấy crôki, tuân thủ đúng độ cứng bút chì (dùng chì H vẽ nét mảnh, chì B vẽ nét đậm/chữ số) và giải tuần tự các bài tập xác định hình chiếu, bài tập cắt vật thể trước khi làm bài tập lớn.
5. Giáo trình có tài liệu bổ trợ nào đi kèm?
Giáo trình có hệ thống câu hỏi trắc nghiệm, bài tập tự luận hình học họa hình ở cuối mỗi chương, bản vẽ mẫu các cấu kiện xây dựng và danh mục các tiêu chuẩn xây dựng Việt Nam (TCVN) liên quan.
Kết luận (150 từ)
Giáo trình Vẽ Xây dựng (Mã môn học: MH08) của Trường Cao đẳng Cơ điện Xây dựng Việt Xô cung cấp hệ thống kiến thức nền tảng về phương pháp biểu diễn hình học không gian và các quy chuẩn trình bày bản vẽ kỹ thuật chuyên ngành Xây dựng dân dụng và công nghiệp.
Lộ trình đào tạo được tổ chức khoa học: từ rèn luyện kỹ năng vẽ kỹ thuật cơ bản $\rightarrow$ giải quyết các bài toán liên thuộc, giao tuyến và hình chiếu trục đo $\rightarrow$ ứng dụng đọc và lập hồ sơ bản vẽ kiến trúc, kết cấu và hệ thống hạ tầng kỹ thuật công trình.
Tài liệu là căn cứ giảng dạy và học tập chuẩn mực, hỗ trợ người học hình thành tư duy không gian và kỹ năng nghề nghiệp vững vàng phục vụ cho các môn học chuyên môn tiếp theo trong chương trình đào tạo ngành xây dựng.
