I. Tổng quan giáo trình vẽ thiết kế sơ đồ hệ thống mạng

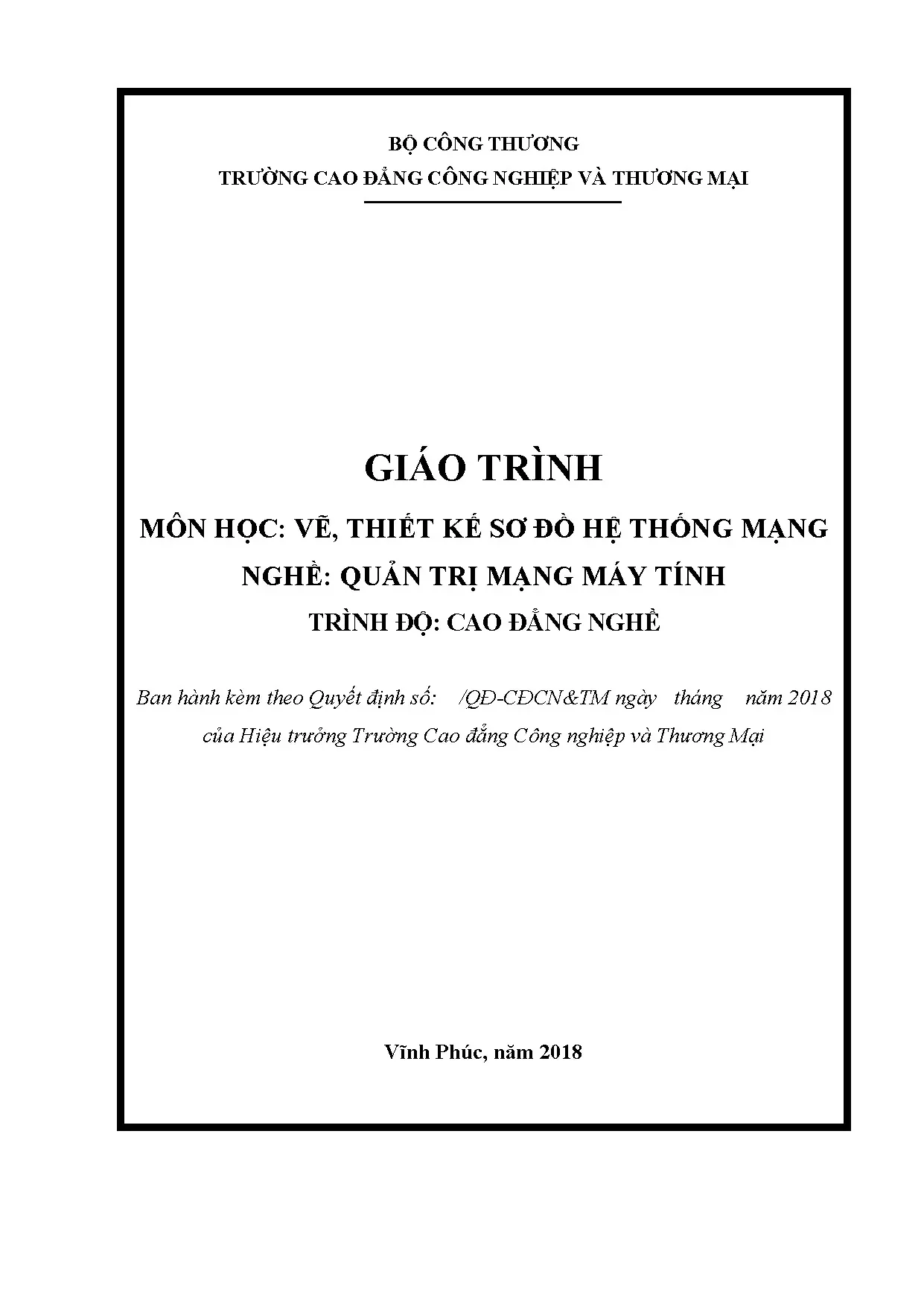

Giáo trình vẽ, thiết kế sơ đồ hệ thống mạng là môn học bắt buộc trong chương trình đào tạo nghề Quản trị mạng máy tính trình độ cao đẳng. Môn học thuộc mã mô đun MĐCC13030161, với tổng thời gian thực hiện 60 giờ. Trong đó, phần lý thuyết chiếm 30 giờ, thực hành và thảo luận 27 giờ, kiểm tra 3 giờ. Giáo trình được Trường Cao đẳng Công nghiệp và Thương mại Vĩnh Phúc ban hành năm 2018 theo Quyết định của Hiệu trưởng. Nội dung tập trung vào việc sử dụng phần mềm Microsoft Office Visio 2016 để vẽ và thiết kế các sơ đồ mạng máy tính. Người học được trang bị kỹ năng xây dựng bản vẽ kỹ thuật, sơ đồ tổ chức doanh nghiệp và sơ đồ kiến trúc mặt bằng. Giáo trình bao gồm bốn bài học chính, từ giới thiệu phần mềm đến thiết kế sơ đồ hệ thống mạng hoàn chỉnh. Mục tiêu rèn luyện tính cẩn thận, tỉ mỉ và khả năng sáng tạo trong trình bày vấn đề bằng hình ảnh kỹ thuật số.
1.1. Vị trí và tính chất của mô đun trong chương trình đào tạo
Mô đun Vẽ, thiết kế sơ đồ hệ thống mạng giữ vị trí quan trọng trong chương trình đào tạo nghề Quản trị mạng máy tính. Đây là mô đun bắt buộc thuộc khối kiến thức chuyên ngành. Nội dung mô đun liên quan trực tiếp đến kỹ năng thiết kế hạ tầng mạng, một phần không thể tách rời trong công tác quản trị hệ thống. Người học cần nắm vững kiến thức nền tảng về mạng máy tính trước khi tiếp cận mô đun này. Mô đun được thiết kế cân đối giữa lý thuyết và thực hành, đảm bảo sinh viên có khả năng áp dụng vào thực tế công việc ngay sau khi hoàn thành khóa học.
1.2. Mục tiêu đào tạo và năng lực đạt được sau khóa học
Sau khi hoàn thành mô đun, người học đạt được các năng lực cốt lõi. Thứ nhất, sử dụng thành thạo phần mềm đồ họa Visio 2016 để vẽ sơ đồ mạng. Thứ hai, thiết kế và xây dựng được các bản vẽ kỹ thuật đạt chuẩn cho hệ thống mạng máy tính. Thứ ba, vẽ được sơ đồ tổ chức doanh nghiệp phục vụ công tác quản lý hạ tầng. Thứ tư, tạo được sơ đồ kiến trúc mặt bằng bố trí thiết bị mạng. Ngoài ra, người học còn phát triển tính cẩn thận, tỉ mỉ trong thao tác kỹ thuật và khả năng sáng tạo khi trình bày vấn đề bằng hình ảnh trực quan.
II. Phân tích nội dung và thách thức khi học vẽ sơ đồ mạng
Giáo trình được phân chia thành bốn bài học với nội dung tăng dần về độ phức tạp. Bài 1 giới thiệu tổng quan về phần mềm MS Office Visio 2016, cách ứng dụng vào thiết kế bản vẽ hệ thống mạng. Bài 2 hướng dẫn sử dụng Visio cơ bản, bao gồm thao tác với bản vẽ, hiệu chỉnh định dạng, kết nối đối tượng và quản lý lớp. Bài 3 đi sâu vào thiết kế bản vẽ kỹ thuật, phân loại các loại bản vẽ và xây dựng dựa trên mẫu chuẩn. Bài 4 tập trung vào thiết kế sơ đồ hệ thống mạng doanh nghiệp thực tế. Thách thức lớn nhất nằm ở việc nắm bắt cách bố trí đối tượng chính xác, sử dụng Dynamic Grid để canh chỉnh và đảm bảo bản vẽ đạt tiêu chuẩn kỹ thuật. Người học cần dành nhiều thời gian thực hành để thuần thục các công cụ vẽ và kỹ thuật trình bày chuyên nghiệp.
2.1. Khó khăn trong việc làm quen với giao diện và công cụ Visio
Visio 2016 sở hữu giao diện Ribbon quen thuộc với người dùng Microsoft Office. Tuy nhiên, phần mềm này có nhiều công cụ đặc thù mà người mới bắt đầu khó nắm bắt ngay. Hệ thống stencil chứa hàng trăm hình vẽ sẵn, đòi hỏi thời gian tìm hiểu và lựa chọn phù hợp. Các thao tác kéo thả, kết nối hình, điều chỉnh kích thước bằng điểm neo cần sự kiên nhẫn. Việc hiểu rõ chức năng của từng thẻ lệnh như View, Insert, Design giúp tối ưu hóa quy trình làm việc. Người học thường gặp khó khăn khi thiết lập thông số chính xác cho mô hình, đặc biệt khi thay đổi chiều rộng, chiều cao và góc quay theo yêu cầu kỹ thuật.
2.2. Thách thức trong việc thiết kế sơ đồ mạng đạt chuẩn kỹ thuật
Thiết kế sơ đồ mạng đạt chuẩn đòi hỏi nhiều yếu tố beyond kỹ năng sử dụng phần mềm. Người học cần hiểu rõ kiến trúc mạng, cách bố trí thiết bị router, switch, server và máy trạm hợp lý. Bản vẽ phải thể hiện được mối quan hệ kết nối giữa các thành phần một cách trực quan, dễ hiểu. Việc sử dụng Dynamic Grid để canh chỉnh khoảng cách đều đặn giữa các đối tượng rất quan trọng. Người học cần biết cách phân loại bản vẽ: sơ đồ logic, sơ đồ vật lý, sơ đồ rack để áp dụng đúng ngữ cảnh. Ngoài ra, khả năng viết báo cáo và trình bày kết quả thiết kế cũng là kỹ năng cần phát triển song song.
III. Phương pháp và giải pháp học tập hiệu quả cho giáo trình
Để đạt hiệu quả cao khi học giáo trình vẽ sơ đồ hệ thống mạng, cần áp dụng phương pháp học tập phù hợp. Trước hết, nắm vững lý thuyết về phần mềm Visio 2016 qua ba nội dung chính: giới thiệu, sử dụng và thiết kế bản vẽ kỹ thuật. Tiếp theo, thực hành thường xuyên với các bài tập từ đơn giản đến phức tạp. Bắt đầu bằng việc làm quen với giao diện, sử dụng stencil, kéo thả và kết nối hình cơ bản. Sau đó, chuyển sang hiệu chỉnh định dạng, sử dụng Dynamic Grid và quản lý lớp. Cuối cùng, áp dụng kiến thức vào thiết kế sơ đồ mạng doanh nghiệp thực tế. Phương pháp học theo dự án giúp tổng hợp kiến thức hiệu quả. Người học nên xây dựng sơ đồ tổ chức doanh nghiệp, sơ đồ kiến trúc mặt bằng và viết báo cáo trình bày kết quả. Tham khảo thêm tài liệu bổ sung về chuẩn thiết kế mạng quốc tế.
3.1. Kỹ thuật sử dụng Visio 2016 để vẽ sơ đồ mạng chuyên nghiệp
Visio 2016 cung cấp bộ công cụ mạnh mẽ cho việc vẽ sơ đồ mạng chuyên nghiệp. Đầu tiên, sử dụng stencil Network để truy cập các hình vẽ thiết bị mạng chuẩn như router, switch, firewall, server. Kéo thả thiết bị lên trang vẽ và bố trí theo mô hình mạng đã quy hoạch. Tiếp theo, sử dụng công cụ Connector để vẽ đường kết nối giữa các thiết bị, thể hiện rõ ràng mối quan hệ liên kết. Áp dụng Dynamic Grid để canh chỉnh vị trí chính xác, đảm bảo khoảng cách đồng đều giữa các đối tượng. Sử dụng tính năng Layer để phân nhóm đối tượng theo loại: thiết bị mạng, đường cáp, chú thích. Cuối cùng, thiết lập kích thước trang vẽ và tỷ lệ phù hợp trước khi in ấn.
3.2. Quy trình xây dựng bản vẽ dựa trên mẫu chuẩn của Visio
Visio 2016 cung cấp nhiều mẫu bản vẽ chuẩn giúp tiết kiệm thời gian thiết kế. Quy trình xây dựng bản vẽ bắt đầu bằng việc chọn template phù hợp từ thư viện tích hợp. Tiếp theo, tùy chỉnh stencil bằng cách thêm, xóa hoặc sửa đổi các hình vẽ theo nhu cầu dự án. Người dùng có thể tạo stencil riêng cho các thiết bị mạng đặc thù trong hệ thống. Sau khi bố trí đối tượng, áp dụng Dynamic Grid để canh chỉnh tự động, giúp bản vẽ gọn gàng và chuyên nghiệp. Sử dụng tính năng nhóm đối tượng (Group) để dễ dàng di chuyển và sao chép. Cuối cùng, thêm chú thích, ghi chú và tiêu đề cho bản vẽ trước khi xuất ra file hoặc in ấn.
IV. Kết luận và ứng dụng thực tế của giáo trình vẽ sơ đồ mạng
Giáo trình vẽ, thiết kế sơ đồ hệ thống mạng cung cấp nền tảng vững chắc cho nghề Quản trị mạng máy tính. Kiến thức và kỹ năng thu được có tính ứng dụng cao trong môi trường doanh nghiệp. Người học sau khi hoàn thành có thể thiết kế sơ đồ mạng cho văn phòng, tòa nhà, nhà máy hoặc trung tâm dữ liệu. Bản vẽ sơ đồ mạng đóng vai trò quan trọng trong việc quy hoạch hạ tầng, bảo trì hệ thống và mở rộng mạng lưới. Giáo trình cũng định hướng phát triển kỹ năng báo cáo và trình bày kết quả thiết kế. Đây là kỹ năng cần thiết khi làm việc với khách hàng và đối tác. Với sự phát triển mạnh mẽ của công nghệ thông tin, nhu cầu về nhân lực có khả năng thiết kế sơ đồ mạng chuyên nghiệp ngày càng tăng. Giáo trình là bước đệm quan trọng để người học tiếp cận các công nghệ mạng tiên tiến hơn.
4.1. Ứng dụng sơ đồ mạng trong quản trị hệ thống doanh nghiệp
Sơ đồ mạng là công cụ không thể thiếu trong quản trị hệ thống doanh nghiệp hiện đại. Quản trị viên sử dụng sơ đồ để giám sát hạ tầng mạng, xác định vị trí thiết bị và theo dõi kết nối. Khi xảy ra sự cố, sơ đồ giúp nhanh chóng định vị nguyên nhân và khắc phục kịp thời. Trong giai đoạn mở rộng mạng, sơ đồ là cơ sở để quy hoạch thêm thiết bị và đường truyền. Bản vẽ cũng phục vụ công tác lập kế hoạch nâng cấp, thay thế thiết bị cũ. Ngoài ra, sơ đồ mạng là tài liệu quan trọng khi bàn giao hệ thống cho đối tác hoặc khách hàng mới. Việc duy trì sơ đồ cập nhật là trách nhiệm của mỗi quản trị viên mạng chuyên nghiệp.
4.2. Hướng phát triển nâng cao sau khi hoàn thành giáo trình
Sau khi hoàn thành giáo trình cơ bản, người học có thể tiếp tục phát triển theo nhiều hướng nâng cao. Thứ nhất, học thêm phần mềm Cisco Packet Tracer hoặc GNS3 để mô phỏng mạng thực tế. Thứ hai, tìm hiểu về chuẩn thiết kế mạng quốc tế như TIA/EIA-568 và ISO/IEC 11801. Thứ ba, nghiên cứu về thiết kế mạng cho hệ thống đám mây (Cloud) và mạng ảo hóa (SDN). Thứ tư, phát triển kỹ năng vẽ sơ đồ 3D cho trung tâm dữ liệu hiện đại. Ngoài ra, người học nên tham gia các dự án thực tế để tích lũy kinh nghiệm. Chứng chỉ quốc tế về quản trị mạng như CCNA, CompTIA Network+ sẽ bổ trợ tốt cho kỹ năng thiết kế sơ đồ đã học.
