Tổng quan về giáo trình

Giáo trình Vẽ kỹ thuật (Mã môn học: MH 07) là tài liệu giảng dạy thuộc khối kiến thức kỹ thuật cơ sở trong chương trình đào tạo ngành Chế tạo thiết bị cơ khí, áp dụng cho hai bậc trình độ Cao đẳng và Trung cấp. Tài liệu được ban hành chính thức theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (thuộc Ủy ban Nhân dân tỉnh Bình Định).

Mục tiêu học tập của giáo trình được xác định rõ ràng trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trang bị hệ thống tiêu chuẩn trình bày bản vẽ theo Tiêu chuẩn Việt Nam (TCVN) và Tiêu chuẩn Quốc tế (ISO); trình bày đúng các quy ước vẽ chi tiết cơ khí, mối ghép và các liên kết kết cấu.
  • Kỹ năng: Đọc và lập bản vẽ kỹ thuật cơ bản đến phức tạp; biểu diễn chính xác giao tuyến, hình chiếu vuông góc, hình chiếu trục đo, hình cắt, mặt cắt; vẽ tách được các chi tiết từ bản vẽ lắp; xác định kích thước danh nghĩa, dung sai lắp ghép và các yêu cầu kỹ thuật trong chế tạo máy.
  • Năng lực tự chủ và trách nhiệm: Hình thành tác phong công nghiệp, phương pháp làm việc chính xác, ý thức tuân thủ kỷ luật kỹ thuật và tính cẩn trọng khi thiết lập hồ sơ kỹ thuật.

Cấu trúc tổng thể của môn học có thời lượng 90 giờ, phân bổ thành 45 giờ lý thuyết, 43 giờ thực hành và 2 giờ kiểm tra. Giáo trình tiếp cận theo mô hình phát triển năng lực thực hành: đi từ quy chuẩn biểu diễn 2D sơ cấp, dựng hình học cơ bản, hình học họa hình không gian đến đọc hiểu và bóc tách các bản vẽ cơ khí chuyên ngành. Điểm đặc thù của giáo trình là tính tiêu chuẩn hóa cao, bám sát các quy chuẩn TCVN và ISO hiện hành, kết hợp trực tiếp các ví dụ cơ khí thực tế (như tấm giằng, bánh răng, trục nón) phục vụ yêu cầu sản xuất thực tế theo nguyên lý nghề nghiệp: Lắp Máy + Bản vẽ.

Nội dung kiến thức cốt lõi

+-----------------------------------------------------------------------------------------+
|                    CHƯƠNG TRÌNH MÔN HỌC VẼ KỸ THUẬT (MH 07 - 90 GIỜ)                   |
+-----------------------------------------------------------------------------------------+
| [Bài 1-2] NỀN TẢNG TIÊU CHUẨN & DỰNG HÌNH HỌC (18 giờ: 12 LT, 6 TH)                     |
|  - Dụng cụ vẽ, khổ giấy A0-A4, nét vẽ TCVN 8:1993, chữ viết TCVN 6:85, kích thước       |
|  - Chia đoạn/đường tròn, độ dốc, độ côn, cung tiếp xúc, elip, ôvan, parabol, thân khai |
+-----------------------------------------------------------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------------+
| [Bài 3-5] BIỂU DIỄN KHÔNG GIAN & HÌNH CHIẾU TRỤC ĐO (39 giờ: 18 LT, 20 TH, 1 KT)        |
|  - Phép chiếu vuông góc Monge (điểm, đường, mặt phẳng, khối đa diện/tròn xoay)          |
|  - Giao tuyến mặt phẳng - khối học; giao tuyến 2 khối hình học                          |
|  - Hình chiếu trục đo vuông góc đều (p=q=r=1) và xiên cân (p=r=1, q=0.5)               |
+-----------------------------------------------------------------------------------------+
                                           |
                                           v
+-----------------------------------------------------------------------------------------+
| [Bài 6-8] BẢN VẼ KỸ THUẬT CƠ KHÍ & THI CÔNG (33 giờ: 15 LT, 17 TH, 1 KT)                |
|  - Hình chiếu cơ bản, phụ, riêng phần; vẽ hình chiếu thứ ba                             |
|  - Hình cắt, mặt cắt, hình trích (TCVN)                                                 |
|  - Bản vẽ chi tiết và bản vẽ lắp: quy ước đơn giản hóa, kích thước, tách chi tiết       |
+-----------------------------------------------------------------------------------------+

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 8 bài học theo tiến trình logic chặt chẽ:

  1. Bài 1: Dụng cụ, vật liệu và tiêu chuẩn trình bày bản vẽ (9 giờ: 6 LT, 3 TH)
    Giới thiệu dụng cụ kỹ thuật (ván vẽ, thước chữ T, êke $45^\circ$, $60^\circ$, compa, bút chì H, 2H, HB, B). Quy định các tiêu chuẩn: khổ giấy chính A0 đến A4 theo TCVN/ISO; khung bản vẽ và khung tên trường học; tỷ lệ bản vẽ theo TCVN 3-74 (nguyên hình 1:1, thu nhỏ 1:2 đến 1:100, phóng to 2:1 đến 100:1); tiêu chuẩn đường nét theo TCVN 8-1993 / ISO 128-1982 với ba nhóm bề rộng $d$, $2d$, $4d$; chữ viết kiểu A ($d = h/14$) và kiểu B ($d = h/10$) đứng hoặc nghiêng $75^\circ$ theo TCVN 6-85; nguyên tắc ghi kích thước theo TCVN 7583-1:2006 (đường gióng, đường kích thước, mũi tên, dấu $\varnothing$, $R$, chữ nhật $\square$, dấu cung $\cap$, hình cầu $S\varnothing$).

  2. Bài 2: Vẽ hình học (9 giờ: 6 LT, 3 TH)
    Các phương pháp dựng hình cơ bản: chia đều đoạn thẳng; chia đường tròn ra 3, 4, 5, 6, 7, 8, 9, 10, 11 phần; xác định độ dốc ($i = \tan\alpha$) và độ côn ($k = (D-d)/h$); vẽ tiếp tuyến với một và hai đường tròn (tiếp tuyến chung trong, chung ngoài); vẽ cung tròn nối tiếp hai đường thẳng (song song, cắt nhau, vuông góc), nối tiếp đường tròn với đường thẳng, nối tiếp hai đường tròn (tiếp xúc trong, tiếp xúc ngoài, hỗn hợp). Dựng các đường cong kỹ thuật: elip, ôvan 4 tâm, parabol theo tiêu điểm và đường chuẩn, đường xoắn ốc Archimedes, và đường thân khai của đường tròn.

  3. Bài 3: Hình chiếu vuông góc (12 giờ: 9 LT, 2 TH, 1 KT)
    Cơ sở lý thuyết phép chiếu (xuyên tâm, song song, xiên, vuông góc). Phương pháp đồ thức biểu diễn điểm trên hai và ba mặt phẳng hình chiếu ($P_1, P_2, P_3$). Biểu diễn đoạn thẳng (song song, xiên, vuông góc với mặt phẳng chiếu), biểu diễn mặt phẳng và hình chiếu của các khối hình học cơ bản (khối đa diện: lăng trụ, chóp; khối tròn: trụ, nón, cầu).

  4. Bài 4: Giao tuyến của vật thể (9 giờ: 6 LT, 3 TH)
    Xác định giao tuyến của mặt phẳng cắt với khối đa diện và khối tròn xoay; phương pháp tìm giao tuyến của hai khối hình học giao nhau (hai khối đa diện, hai khối tròn, khối đa diện với khối tròn).

  5. Bài 5: Hình chiếu trục đo (18 giờ: 3 LT, 14 TH, 1 KT)
    Khái niệm hệ số biến dạng ($p, q, r$). Khảo sát hai loại hình chiếu trục đo thông dụng trong cơ khí: hình chiếu trục đo vuông góc đều ($p=q=r=1$, góc giữa các trục $120^\circ$) và hình chiếu trục đo xiên cân ($p=r=1, q=0.5$, góc giữa trục $x$ và $y$ là $135^\circ$). Trình tự dựng hình chiếu trục đo từ các hình chiếu vuông góc.

  6. Bài 6: Hình chiếu vật thể (15 giờ: 9 LT, 6 TH)
    Hệ thống 6 hình chiếu cơ bản (đứng, bằng, cạnh, từ phải, từ dưới, từ sau); hình chiếu phụ và hình chiếu riêng phần; phương pháp vẽ hình chiếu từ vật thể không gian; kỹ thuật ghi kích thước hình học và phương pháp đọc bản vẽ để suy diễn vẽ hình chiếu thứ 3.

  7. Bài 7: Hình cắt, mặt cắt (9 giờ: 3 LT, 6 TH)
    Khái niệm, ký hiệu và quy ước vẽ hình cắt (hình cắt toàn phần, bán phần, cục bộ, bậc, nghiêng); phân loại mặt cắt (mặt cắt chập, mặt cắt rời); quy định về hình trích biểu diễn phần kết cấu kích thước nhỏ.

  8. Bài 8: Bản vẽ chi tiết và bản vẽ lắp (9 giờ: 3 LT, 5 TH, 1 KT)
    Cấu trúc và nội dung bản vẽ chi tiết; các quy ước biểu diễn đơn giản hóa, kết cấu công nghệ (ren, then, rãnh thoát dao, góc lượn); cách ghi dung sai và kích thước; phương pháp đọc bản vẽ lắp, quy ước biểu diễn cụm máy và quy trình vẽ tách chi tiết phục vụ gia công chế tạo.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp nền tảng hình học và tiêu chuẩn kỹ thuật gồm:

  • Lý thuyết phép chiếu Monge: Khung chiếu trực giao ba mặt phẳng tọa độ ($P_1$ - hình chiếu đứng, $P_2$ - hình chiếu bằng, $P_3$ - hình chiếu cạnh), chuyển đổi không gian ba chiều về mặt phẳng hai chiều thông qua các liên hệ dóng: $$\begin{cases} A_1A_2 \perp Ox \ A_1A_3 \perp Oz \ A_2A_x = A_3A_z \end{cases}$$
  • Nguyên lý dựng hình hình học phẳng: Các định lý về tiếp tuyến, quỹ tích elip ($MF_1 + MF_2 = 2a$), parabol ($MF = MH$), quỹ đạo chuyển động quay tạo đường xoắn ốc Archimedes và đường thân khai ứng dụng trong biên dạng răng bánh răng.
  • Hệ thống tiêu chuẩn hóa: Nguyên tắc thống nhất quốc gia và quốc tế về nét vẽ, tỷ lệ thu phóng, khung chữ TCVN và quy cách ghi kích thước cơ khí.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Sử dụng thành thạo bộ dụng cụ vẽ cơ khí (thước T, êke, compa, thước cong); phân biệt và áp dụng đúng loại nét (nét liền đậm 0.5–0.7 mm cho đường bao thấy, nét đứt cho cạnh khuất, nét gạch chấm mảnh cho đường tâm/trục đối xứng); ghi chữ kỹ thuật kiểu B theo đúng tỷ lệ chiều cao khổ chữ.
  • Kỹ năng phân tích: Đọc hiểu kết cấu không gian từ các hình chiếu 2D; phân tích các điểm kỳ dị và đường cong giao tuyến phức tạp giữa các khối hình học giao nhau.
  • Kỹ năng thực hành nghề nghiệp: Xác định chính xác kích thước chức năng, thứ tự lắp ráp cụm chi tiết và triển khai bản vẽ tách chi tiết độc lập từ bản vẽ tổng thể theo đúng quy trình công nghệ chế tạo máy.

Phương pháp giảng dạy và học tập

Giáo trình Vẽ kỹ thuật áp dụng phương pháp sư phạm định hướng thực hành, trong đó thời lượng thực hành chiếm xấp xỉ 48% tổng thời lượng môn học (43/90 giờ). Mô hình giảng dạy được xây dựng trên quy trình chuẩn hóa gồm 3 giai đoạn thực hiện một bản vẽ kỹ thuật:

+-------------------------------------------------------------------------------+
|                      QUY TRÌNH 3 GIAI ĐOẠN LẬP BẢN VẼ                         |
+-------------------------------------------------------------------------------+
| 1. GIAI ĐOẠN CHUẨN BỊ                                                         |
|    - Vệ sinh không gian làm việc (thoáng mát, đủ sáng, không ồn)              |
|    - Chuẩn bị phương tiện, giấy vẽ Croki, gọt bút chì H (mảnh) & HB (đậm)     |
|    - Cố định giấy vẽ lên ván vẽ bằng đinh mũ, kiểm tra độ trượt thước T       |
+-------------------------------------------------------------------------------+
                                       |
                                       v
+-------------------------------------------------------------------------------+
| 2. GIAI ĐOẠN THỰC HIỆN                                                        |
|    - Bố trí bố cục hình vẽ cân đối trên khổ giấy quy định                     |
|    - Vẽ phác nét mờ (chì H/2H) xác định trục đối xứng, đường bao, giao tuyến  |
|    - Tô đậm nét chính (chì HB/B, bề rộng 0.5 - 0.7 mm) theo TCVN 8:1993       |
|    - Ghi kích thước, ký hiệu dung sai, xử lý giao điểm đường dóng             |
|    - Điền thông tin khung tên theo mẫu quy định                               |
+-------------------------------------------------------------------------------+
                                       |
                                       v
+-------------------------------------------------------------------------------+
| 3. GIAI ĐOẠN HOÀN CHỈNH                                                       |
|    - Đối chiếu liên hệ gióng giữa 3 hình chiếu (đứng, bằng, cạnh)             |
|    - Kiểm soát lỗi trùng nét, thiếu kích thước hoặc sai quy ước nét cắt       |
|    - Tẩy xóa đường nét phụ và vệ sinh bề mặt bản vẽ                           |
+-------------------------------------------------------------------------------+

Bài tập và Case Studies thực tế

Hệ thống bài tập thực hành được tích hợp ngay sau mỗi bài học lý thuyết với yêu cầu rõ ràng:

  • Bài tập mẫu đường nét: Thực hiện bản vẽ các loại nét vẽ trên khổ giấy A4 tỷ lệ 1:1 nhằm chuẩn hóa kỹ năng điều khiển bút chì và độ đậm nhạt.
  • Case study ứng dụng hình học phẳng: Bài tập vẽ chi tiết Tấm giằng (Bài 2), yêu cầu người học phân tích 5 vị trí nối tiếp hình học:
    • Tiếp tuyến từ điểm $A$ đến đường tròn tâm $O_1$ bán kính $R24$.
    • Cung tròn tiếp xúc hai đường thẳng cắt nhau ($R12$).
    • Cung tròn nối tiếp hai đường thẳng vuông góc ($R8$).
    • Cung tròn nối tiếp đường thẳng và đường tròn tâm $O_2, O_3$ ($R15$) với bán kính $R8$.
    • Cung tròn tiếp xúc ngoài giữa hai đường tròn tâm $O_2, O_3$ ($R15$) với bán kính $R18$.
  • Bài tập dựng hình chiếu và hình cắt: Yêu cầu đọc bản vẽ cho trước 2 hình chiếu để dựng hình chiếu thứ 3, kết hợp biểu diễn hình cắt bán phần hoặc hình cắt bậc.

Phương pháp đánh giá và tự học

Đánh giá kết quả học tập thông qua 2 bài kiểm tra định kỳ (2 giờ) và đánh giá liên tục các bài tập thực hành vẽ tay tại xưởng/lớp học. Mỗi bài học đều có bảng câu hỏi ôn tập lý thuyết (như: phân loại tỷ lệ bản vẽ, điều kiện các đường nét cắt nhau, cách biểu diễn ký hiệu $\varnothing, R, \square$) giúp học viên tự kiểm tra kiến thức trước khi làm bài tập thực hành.

Điểm nổi bật và cập nhật

Tài liệu được biên soạn đồng bộ theo các quy chuẩn và thực tiễn đào tạo kỹ thuật:

Hạng mục quy chuẩn Mã hiệu tiêu chuẩn áp dụng Nội dung tích hợp trong giáo trình
Ghi kích thước TCVN 7583-1:2006 Quy định thống nhất về đường dóng, vị trí mũi tên, khoảng cách vạch quá 8d, quy tắc ghi số kích thước trên giá ngang và thứ tự kích thước bé ở trong, lớn ở ngoài.
Tiêu chuẩn đường nét TCVN 8-1993 / ISO 128-1982 Phân cấp bề rộng nét ($0.13$ đến $2.0\text{ mm}$), ưu tiên dùng nhóm $0.35 - 0.7 - 1.4\text{ mm}$; quy tắc thứ tự ưu tiên khi các nét vẽ trùng nhau.
Chữ và số kỹ thuật TCVN 6-85 Chuẩn hóa kích thước khổ chữ ($2.5$ đến $40\text{ mm}$) và cấu trúc chữ kiểu A, kiểu B (đứng và nghiêng $75^\circ$).
Tỷ lệ bản vẽ TCVN 3-74 Dãy tỷ lệ tiêu chuẩn cho bản vẽ cơ khí: nguyên hình $1:1$; phóng to $2:1, 5:1, 10:1...$; thu nhỏ $1:2, 1:5, 1:10...$

Về mặt ứng dụng thực tiễn, giáo trình loại bỏ các lý thuyết hình học trừu tượng không phục vụ sản xuất, tập trung đi thẳng vào các bài toán tạo hình chi tiết máy: phương pháp vẽ đường thân khai ứng dụng chế tạo biên dạng răng bánh răng; vẽ đường xoắn ốc Archimedes dùng trong chế tạo cam và đĩa xoắn; quy tắc biểu diễn mối ghép ren, then, then hoa và kết cấu rãnh thoát dao trên bản vẽ chi tiết.

Đối tượng sử dụng giáo trình

Giáo trình Vẽ kỹ thuật được thiết kế cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất kỹ thuật:

                  +----------------------------------------------+
                  |  ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH VẼ KỸ THUẬT   |
                  +----------------------------------------------+
                                         |
         +-------------------------------+-------------------------------+
         |                               |                               |
         v                               v                               v
+------------------+           +-------------------+           +------------------+
| SINH VIÊN / HỌC VIÊN |       |    GIẢNG VIÊN     |           | CÁN BỘ / CÔNG NHÂN|
| - Hệ CĐ & TC ngành   |       | - Giáo trình chuẩn|           | - Tra cứu TCVN/ISO|
|   Chế tạo thiết bị   |       |   cho MH 07 (90h) |           | - Đọc bản vẽ thi  |
|   cơ khí, Cơ điện tử |       | - Thiết kế bài tập|           |   công tại xưởng  |
| - Yêu cầu: Hình học  |       |   và đề thi vẽ kỹ |           | - Rèn kỹ năng lập |
|   phổ thông cơ bản   |       |   thuật cơ sở     |           |   hồ sơ kỹ thuật  |
+----------------------+       +-------------------+           +------------------+
  • Sinh viên/Học sinh: Thuộc các lớp Cao đẳng và Trung cấp nghề Chế tạo thiết bị cơ khí, Hàn, Cắt gọt kim loại, Sửa chữa máy công cụ, Cơ điện tử. Học phần được bố trí ở học kỳ đầu tiên thuộc khối kỹ thuật cơ sở.
  • Yêu cầu tiên quyết: Học viên cần nắm vững kiến thức hình học phẳng và hình học không gian trong chương trình trung học phổ thông hoặc trung học cơ sở (các tiên đề điểm, đường thẳng, góc, định lý tiếp tuyến, tam giác đồng dạng).
  • Giảng viên chuyên ngành: Sử dụng làm khung tài liệu giảng dạy chính thức cho môn học MH 07, làm căn cứ xây dựng đề cương chi tiết, giáo án lý thuyết và ngân hàng bài tập thực hành vẽ tay tại phòng vẽ kỹ thuật.
  • Cán bộ kỹ thuật và công nhân cơ khí: Sử dụng làm tài liệu tra cứu nội bộ tại các phân xưởng cơ khí để rà soát quy chuẩn dung sai, ký hiệu đường nét, quy tắc thể hiện mối ghép ren, then và phương pháp đọc bản vẽ lắp cụm máy.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp trực tiếp cho học sinh, sinh viên bậc Cao đẳng và Trung cấp chuyên ngành Chế tạo thiết bị cơ khí và các nhóm ngành kỹ thuật cơ khí động lực, chế tạo máy, cơ điện tử. Ngoài ra, tài liệu còn là cẩm nang tra cứu cho cán bộ kỹ thuật, công nhân gia công cơ khí cần củng cố kỹ năng đọc bản vẽ thi công.

2. Cần kiến thức nền nào để học?

Học viên chỉ cần nắm vững kiến thức toán học sơ cấp, đặc biệt là hình học phẳng (dựng tiếp tuyến, đường tròn, tam giác) và hình học không gian (vị trí tương đối giữa điểm, đường thẳng và mặt phẳng). Giáo trình không đòi hỏi kiến thức chuyên ngành cơ khí nâng cao trước khi học.

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân bổ cân đối giữa lý thuyết và thực hành (45 giờ lý thuyết, 43 giờ thực hành), tập trung sâu vào phương pháp lập bản vẽ thủ công bằng dụng cụ vẽ (ván vẽ, thước T, êke, compa). Toàn bộ nội dung quy chuẩn bám sát hệ thống TCVN hiện hành (TCVN 7583-1:2006, TCVN 8-1993, TCVN 6-85, TCVN 3-74) và tích hợp các bài toán thực tế như dựng biên dạng thân khai bánh răng, tấm giằng kỹ thuật.

4. Làm sao để tự học hiệu quả?

Người học cần trang bị đầy đủ bộ dụng cụ vẽ tiêu chuẩn (giấy Crôki, thước chữ T, êke $45^\circ$ và $60^\circ$, compa, chì H/2H vẽ nét mảnh và chì HB/B vẽ nét đậm). Khi thực hành, phải tuân thủ nghiêm ngặt quy trình 3 giai đoạn: Chuẩn bị $\rightarrow$ Thực hiện (bố trí, vẽ mờ, tô đậm, ghi kích thước) $\rightarrow$ Hoàn chỉnh; đồng thời hoàn thành đầy đủ các bài tập dựng hình và trả lời hệ thống câu hỏi lý thuyết ở cuối mỗi bài học.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm hệ thống bảng số liệu quy chuẩn (kích thước khổ giấy chính A0–A4, bảng thông số chữ viết kiểu A/B, bảng dãy tỷ lệ tiêu chuẩn TCVN 3-74, phân loại nét vẽ theo ISO 128-1982) và hệ thống đề bài vẽ thực hành mẫu tỷ lệ 1:1 trên giấy A4 cho các chủ đề: biểu diễn đường nét, chia đường tròn, vẽ nối tiếp và dựng hình chiếu vuông góc.

Kết luận

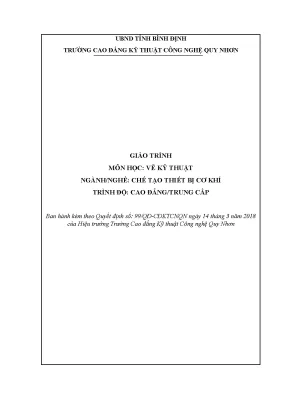

Giáo trình môn học Vẽ kỹ thuật (MH 07) của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn cung cấp hệ thống kiến thức nền tảng và chuẩn mực về biểu diễn kỹ thuật cơ khí. Lộ trình đào tạo 8 bài học được thiết kế khoa học, dẫn dắt người học từ việc làm chủ quy chuẩn trình bày bản vẽ (Bài 1), kỹ thuật dựng hình phẳng (Bài 2), đến giải quyết các bài toán không gian phức tạp thông qua hình chiếu vuông góc, giao tuyến, hình chiếu trục đo (Bài 3–6), và kết thúc bằng việc làm chủ các bản vẽ công nghiệp như hình cắt, bản vẽ chi tiết và bản vẽ lắp (Bài 7–8). Giáo trình là tài liệu kỹ thuật cơ sở đảm bảo cho học viên hình thành đầy đủ năng lực đọc, lập và bóc tách hồ sơ kỹ thuật trong thực tế sản xuất cơ khí.
