Tổng quan về giáo trình

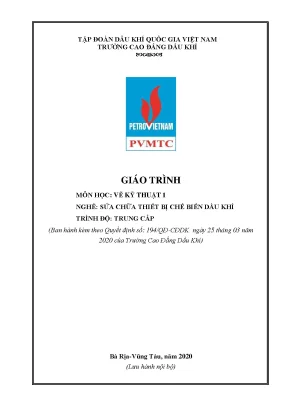

Giáo trình môn học Vẽ kỹ thuật 1 (Mã môn học: CK19MH01) là tài liệu đào tạo chuyên môn nội bộ được ban hành chính thức theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Quốc gia Việt Nam). Công trình do tập thể giảng viên giàu kinh nghiệm thực tiễn biên soạn, gồm Chủ biên Võ Tấn Hoà cùng hai thành viên biên soạn là Lê Anh Dũng và Trần Thanh Ngọc.

Trong cấu trúc chương trình khung đào tạo trình độ Trung cấp và Cao đẳng nghề Sửa chữa thiết bị chế biến Dầu khí (tổng dung lượng 58 tín chỉ, 1350 giờ), Vẽ kỹ thuật 1 giữ vị trí môn học kỹ thuật cơ sở cốt lõi (Nhóm II.1). Môn học được bố trí giảng dạy ngay từ đầu khóa học với khối lượng 2 tín chỉ (tổng thời lượng 45 giờ), đóng vai trò nền tảng tiên quyết hỗ trợ sinh viên tiếp thu các học phần cơ sở tiếp theo như Hình học họa hình (CK19MH10), Vật liệu cơ khí (CK19MH04), Dung sai (CK19MH05) cũng như các mô-đun chuyên môn kỹ thuật ngành.

Mục tiêu học tập của giáo trình được xác định rõ ràng qua ba nhóm chuẩn đầu ra:

  • Về kiến thức (A1, A2): Trang bị hệ thống quy chuẩn kỹ thuật về khổ giấy, khung tên, khung bản vẽ, tỷ lệ, nét vẽ và chữ viết; phương pháp vẽ hình học, phép chiếu vuông góc, quy ước vẽ các mối ghép cơ khí, các chi tiết thông dụng; cấu trúc và quy ước trình bày trên bản vẽ chế tạo, bản vẽ lắp, bản vẽ kết cấu kim loại, sơ đồ truyền động và bản vẽ đường ống - thiết bị (P&ID).
  • Về kỹ năng (B1): Thiết lập năng lực thực hiện bản vẽ hình học phẳng, xây dựng hệ thống hình chiếu vuông góc của vật thể, vẽ đúng quy chuẩn các mối ghép cơ khí, đồng thời đọc và phân tích chuẩn xác bản vẽ lắp ráp và sơ đồ công nghệ.
  • Về năng lực tự chủ và trách nhiệm (C1, C2): Hình thành tính kiên trì, độ tỉ mỉ và phương pháp làm việc khoa học, đáp ứng yêu cầu khắt khe của môi trường sản xuất công nghiệp dầu khí.

Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp thực hành, tiếp cận tuần tự từ chuẩn hóa biểu diễn hình học phẳng, giải tích hình chiếu không gian đến biểu diễn chi tiết và hệ thống cơ khí chuyên dụng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia dung lượng 45 giờ học thành 6 chương trọng tâm với tính liên kết sư phạm chặt chẽ:

  • Chương 1: Những tiêu chuẩn về cách trình bày bản vẽ (3 giờ lý thuyết): Giới thiệu hệ thống quy chuẩn kỹ thuật quốc gia. Trọng tâm gồm: quy định khổ giấy từ A0 đến A4 theo TCVN 2-74; cấu trúc, kích thước và nội dung các ô trong khung bản vẽ và khung tên theo TCVN 3821-83; tỷ lệ nguyên hình (1:1), phóng to (2:1, 5:1, 10:1) và thu nhỏ (1:2, 1:5, 1:10); các loại nét vẽ theo TCVN 8-85 (nét liền đậm, liền mảnh, nét đứt, chấm gạch, lượn sóng) và dãy bề rộng chuẩn (0,18 mm – 2 mm); quy chuẩn chữ viết kiểu A ($d=1/14h$) và kiểu B ($d=1/10h$) đứng hoặc nghiêng $75^\circ$; các nguyên tắc ghi kích thước hình học (đường gióng, đường kích thước, con số kích thước).
  • Chương 2: Vẽ hình học (6 giờ: 2 lý thuyết, 4 thực hành): Cung cấp phương pháp dựng hình cơ bản gồm dựng đường thẳng song song, dựng đường vuông góc, chia đều đoạn thẳng; dựng góc đặc biệt ($15^\circ, 75^\circ, 105^\circ, 165^\circ$) bằng phối hợp êke; tính toán và vẽ độ dốc ($i = \tan\alpha = AC/BC$), độ côn ($k = (D-d)/h = 2\tan\alpha$); chia đều đường tròn thành 3, 5, 6, 7 phần; kỹ thuật vẽ cung tròn nối tiếp (tiếp xúc trong, ngoài, kết hợp); vẽ các đường cong hình học giải tích gồm Elip ($MF_1 + MF_2 = 2a$), đường xoắn ốc Archimedes, đường thân khai của đường tròn cơ sở bán kính $R$ và đường hình sin ($y = \sin x$).
  • Chương 3: Hình chiếu vuông góc (8 giờ: 2 lý thuyết, 5 thực hành, 1 kiểm tra): Thiết lập nền tảng không gian thông qua các phép chiếu xuyên tâm, song song (chiếu xiên, chiếu vuông góc); phương pháp biểu diễn vật thể trên 3 mặt phẳng hình chiếu ($P_1$ - đứng, $P_2$ - bằng, $P_3$ - cạnh); đồ thức của điểm, đoạn thẳng (đường mặt, đường bằng, đường cạnh, đường thẳng tia chiếu) và mặt phẳng (mặt phẳng chiếu, mặt phẳng song song); quy tắc xây dựng hình chiếu của khối đa diện (lăng trụ đứng/xiên, hình chóp) và mặt tròn xoay (hình trụ, hình nón, mặt cầu, mặt xuyến).
  • Chương 4: Quy ước vẽ các mối ghép (6 giờ: 2 lý thuyết, 4 thực hành): Hướng dẫn quy chuẩn biểu diễn mối ghép ren (thông số bu lông lục giác theo TCVN 1892-76, đai ốc có chiều cao $m=0,8d$, vòng đệm, vít cấy kiểu A không rãnh thoát dao và kiểu B có rãnh thoát dao); các mối ghép then, đinh tán và mối ghép hàn công nghiệp.
  • Chương 5: Quy ước vẽ một số chi tiết thông dụng (6 giờ: 2 lý thuyết, 4 thực hành): Trình bày quy ước thể hiện chi tiết truyền động và liên kết máy như bánh răng trụ, bánh răng côn, khớp nối trục, lò xo và thiết bị chèn khít làm kín.
  • Chương 6: Các loại bản vẽ cơ khí (16 giờ: 4 lý thuyết, 11 thực hành, 1 kiểm tra): Hướng dẫn cấu trúc bản vẽ chi tiết gia công, bản vẽ lắp bộ phận máy, bản vẽ kết cấu kim loại, sơ đồ truyền động cơ khí (như hộp giảm tốc) và bản vẽ sơ đồ đường ống - thiết bị công nghệ (P&ID).

Progression logic của giáo trình phát triển từ quy ước ký hiệu kỹ thuật 2D $\rightarrow$ tư duy dựng hình chiếu 3D $\rightarrow$ biểu diễn chi tiết tiêu chuẩn $\rightarrow$ đọc hiểu và thành lập bản vẽ tổng thể thiết bị hoàn chỉnh.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng ba trục kiến thức kỹ thuật cơ sở vững chắc:

  1. Lý thuyết hình chiếu hình học: Khai thác bản chất của hình học họa hình, phép chiếu trực giao Monge và quan hệ đồ thức giữa không gian ba chiều với mặt phẳng bản vẽ 2 chiều.
  2. Hệ thống Tiêu chuẩn Kỹ thuật: Hệ thống hóa các quy định thuộc Tiêu chuẩn Việt Nam (TCVN) và đối chiếu đồng bộ với tiêu chuẩn quốc tế ISO trong lĩnh vực vẽ kỹ thuật cơ khí.
  3. Cơ sở cấu tạo máy và liên kết cơ học: Phân tích thông số hình học, mối lắp ghép tiêu chuẩn và nguyên lý vận hành của các cụm truyền động công nghiệp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Sử dụng thành thạo dụng cụ vẽ kỹ thuật (thước T, êke, compa, thước cong) để dựng hình học chính xác; biểu diễn chuẩn xác các loại nét vẽ, tỷ lệ, chữ số và ghi kích thước kỹ thuật.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình dạng không gian 3D của vật thể phức tạp từ hệ thống các hình chiếu 2D; bóc tách cấu tạo và quan hệ lắp ghép giữa các chi tiết máy từ bản vẽ lắp.
  • Năng lực thực hành chuyên môn (Practical competencies): Đọc hiểu thành thạo bản vẽ chế tạo, bản vẽ kết cấu kim loại, sơ đồ động lực học và bản vẽ lưu trình P&ID phục vụ công tác bảo trì, tháo lắp thiết bị trong nhà máy chế biến dầu khí.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình định hướng áp dụng phương pháp dạy học tích cực, lấy người học làm trung tâm. Giảng viên triển khai phối hợp giữa thuyết trình ngắn để khái quát hóa quy chuẩn, đặt câu hỏi gợi mở vấn đề kỹ thuật và hướng dẫn trực quan thông qua mẫu vật thể, hình chiếu 3D và bản vẽ thực tế.

Bài tập và thực hành

Thời lượng môn học dành 29 giờ (chiếm 64,4%) cho công tác thực hành, thảo luận và giải quyết bài tập tình huống:

  • Bài tập dựng hình và biểu diễn: Kẻ khung bản vẽ/khung tên trên khổ giấy A4; dựng đường cong kỹ thuật (Elip, đường thân khai); chia đều đường tròn; vẽ nối tiếp tiếp xúc trong và ngoài.
  • Bài tập đồ thức hình chiếu: Xây dựng 3 hình chiếu vuông góc từ bản vẽ trục đo của các khối hình học và chi tiết máy có rãnh, lỗ khoét, mặt nghiêng.
  • Bài tập ứng dụng chuyên ngành: Hoàn thiện bản vẽ quy ước mối ghép bu lông - đai ốc, đọc và phân tích sơ đồ động hộp giảm tốc, nhận diện ký hiệu trên bản vẽ sơ đồ P&ID.

Phương pháp đánh giá

Quy trình kiểm tra, đánh giá tuân thủ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội, áp dụng tại Trường Cao đẳng Dầu khí:

Hình thức đánh giá Chuẩn đầu ra kiểm tra Trọng số Thời điểm / Phương thức
Kiểm tra thường xuyên A1, A2, A3, B1, B2, C1, C2 Hệ số 1 (trong 40%) Sau 27 giờ; Tự luận / Hỏi miệng / Thuyết trình
Kiểm tra định kỳ A4, B2, C2 Hệ số 2 (trong 40%) Sau 36 giờ; Tự luận viết trên bản vẽ
Thi kết thúc môn học A1, A2, A3, B1, B2, C1, C2 60% tổng điểm Sau 45 giờ; Tự luận (thời gian làm bài tập trung)

Điểm tổng kết được tính theo thang điểm 10 (làm tròn một chữ số thập phân) và quy đổi sang thang điểm 4 cùng điểm chữ theo quy chế đào tạo tín chỉ hiện hành.

Hướng dẫn tự học

  • Nghiên cứu tài liệu: Đọc trước nội dung giáo trình theo từng chương trước khi lên lớp; chuẩn bị đầy đủ học cụ (giấy vẽ, bút chì, compa, thước vẽ kỹ thuật).
  • Hoạt động nhóm: Tổ chức nhóm học tập từ 8 đến 10 sinh viên; phân công các thành viên tìm hiểu từng phần của chủ đề thảo luận, ghi chép và lập báo cáo kỹ thuật chung.
  • Kỷ luật chuyên cần: Sinh viên bắt buộc phải tham dự tối thiểu 70% tổng thời lượng lý thuyết; nếu vắng quá 30% số tiết lý thuyết sẽ không đủ điều kiện dự thi kết thúc môn và phải học lại.

Điểm nổi bật và cập nhật

  • Chuẩn hóa hệ thống tiêu chuẩn kỹ thuật: Nội dung giáo trình bám sát các tiêu chuẩn kỹ thuật hiện hành của Nhà nước: TCVN 2-74 (khổ giấy), TCVN 3821-83 (khung bản vẽ và khung tên), TCVN 8-85 (đường nét), TCVN 1892-76 (bu lông lục giác), đồng thời cập nhật theo tài liệu quốc tế ISO Standards Handbook 12 Technical Drawings (1991).
  • Tích hợp sâu cấu trúc bản vẽ công nghiệp dầu khí: Không dừng lại ở các bài tập hình học thuần túy, chương 6 của giáo trình đưa trực tiếp bản vẽ sơ đồ đường ống và thiết bị (P&ID), thiết bị chèn khít, bản vẽ kết cấu kim loại và sơ đồ truyền động cơ khí vào giảng dạy, tạo sự liên kết mật thiết với thực tế sản xuất tại các công trình dầu khí.
  • Tính trực quan và thực tiễn cao: Toàn bộ giáo trình bao gồm danh mục hình vẽ mẫu phong phú, từ minh họa phân tích tỷ lệ chữ số, đồ thức điểm - đường - mặt, đến các ví dụ trực quan về mặt cắt, hình chiếu trục bu lông, đai ốc, bánh răng trụ, bánh răng côn và hộp giảm tốc.
  • Tính kết nối liên môn chặt chẽ: Kiến thức trong giáo trình được thiết kế tương thích trực tiếp để phục vụ các mô-đun thực hành tay nghề tiếp theo trong chương trình đào tạo của nhà trường như: Gia công cắt gọt kim loại (CK19MĐ01), Sửa chữa bảo dưỡng van công nghiệp (CK19MĐ03), Sửa chữa bảo dưỡng bơm (CK19MĐ05), Sửa chữa máy nén khí (CK19MĐ07) và Sửa chữa động cơ đốt trong (CK19MĐ08).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên năm thứ nhất theo học các hệ Cao đẳng và Trung cấp thuộc các ngành nghề kỹ thuật tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp kỹ thuật:
    • Sửa chữa thiết bị chế biến Dầu khí (SCTBCBDK).
    • Vận hành thiết bị chế biến Dầu khí (VHTBCBDK).
    • Gia công cắt gọt kim loại (CGKL).
    • Kỹ thuật Hàn (Hàn cơ bản và chuyên sâu).
  • Yêu cầu kiến thức tiên quyết: Giáo trình thuộc khối kiến thức cơ sở bắt đầu khóa học nên không đòi hỏi kiến thức chuyên ngành trước đó; người học chỉ cần nắm vững kiến thức hình học phẳng và hình học không gian trong chương trình phổ thông.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn mực, làm căn cứ thiết lập giáo án, ngân hàng câu hỏi kiểm tra đánh giá thường xuyên, định kỳ và đề thi kết thúc môn học.
  • Kỹ thuật viên và công nhân cơ khí: Dùng làm tài liệu tham khảo tra cứu quy chuẩn đường nét, ký hiệu mối ghép, dung sai, quy cách ghi kích thước và phương pháp đọc bản vẽ lắp tại các xưởng gia công, bảo trì cơ khí công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ học sinh, sinh viên bậc Trung cấp và Cao đẳng thuộc các khối ngành kỹ thuật cơ khí, dầu khí, hàn, cắt gọt kim loại, cùng các kỹ thuật viên bảo trì muốn củng cố phương pháp đọc bản vẽ kỹ thuật.

2. Cần kiến thức nền nào để học môn học này?

Môn học không yêu cầu người học phải hoàn thành các học phần kỹ thuật chuyên ngành từ trước. Sinh viên chỉ cần nắm vững các nguyên lý toán học và hình học không gian cơ bản trong chương trình trung học cơ sở và trung học phổ thông.

3. Điểm khác biệt của giáo trình so với các tài liệu vẽ kỹ thuật thông thường là gì?

Giáo trình tích hợp chuyên sâu các dạng bản vẽ đặc trưng của ngành chế biến dầu khí như bản vẽ sơ đồ đường ống - thiết bị (P&ID), thiết bị làm kín chèn khít, bản vẽ kết cấu kim loại và sơ đồ động cơ khí, gắn chặt lý thuyết vẽ với công tác bảo dưỡng máy móc công nghiệp.

4. Làm thế nào để tự học giáo trình này hiệu quả?

Người học cần thực hiện tuần tự: đọc kỹ nội dung lý thuyết từng chương trước khi lên lớp, trang bị đầy đủ dụng cụ vẽ tiêu chuẩn, hoàn thành đầy đủ các bài tập dựng hình 2D, đồ thức 3 hình chiếu vuông góc và tích cực tham gia thảo luận nhóm từ 8–10 người theo đề tài được phân công.

5. Giáo trình có các tài liệu bổ trợ nào đi kèm?

Giáo trình đi kèm hệ thống phiếu học tập, phiếu thực hành, hệ thống bài tập tình huống cuối mỗi chương và được đối chiếu tham khảo trực tiếp từ các tài liệu chuẩn:

  • Trần Hữu Quế, Đặng Văn Cứ, Nguyễn Văn Tuấn, Vẽ Kỹ Thuật Cơ Khí tập 1, 2, NXB Giáo dục, 1998.
  • Hệ thống Tiêu chuẩn Nhà nước về tài liệu thiết kế cơ khí (TCVN).
  • ISO Standards Handbook 12 Technical Drawings (1991).

Kết luận

Giáo trình môn học Vẽ kỹ thuật 1 (Mã: CK19MH01) của Trường Cao đẳng Dầu khí đóng vai trò thiết lập ngôn ngữ kỹ thuật tiêu chuẩn cho người học thông qua hệ thống quy chuẩn biểu diễn đồ họa, phương pháp chiếu trực giao và quy cách đọc bản vẽ cơ khí công nghiệp.

Lộ trình học tập khuyến nghị dành cho sinh viên là hoàn thành vững chắc học phần Vẽ kỹ thuật 1, tiếp tục liên thông kiến thức sang môn Hình học họa hình (CK19MH10), Dung sai lắp ghép (CK19MH05), Vật liệu cơ khí (CK19MH04), từ đó ứng dụng vào các mô-đun thực hành bảo trì van, bơm, máy nén khí và thiết bị cơ khí chuyên dụng trong môi trường công nghiệp thực tế.
