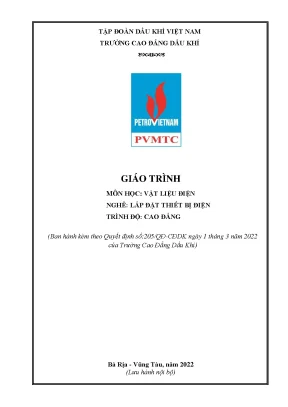

GIÁO TRÌNH VẬT LIỆU ĐIỆN – TRƯỜNG CAO ĐẲNG DẦU KHÍ

Tổng quan về giáo trình (250-300 từ)

Giáo trình Vật liệu điện (Mã môn học: ELET62064) được ban hành kèm theo Quyết định số 205/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Trường Cao Đẳng Dầu Khí (Tập đoàn Dầu khí Việt Nam), do nhóm tác giả gồm Phan Kim Ngân (Chủ biên), Lê Thị Thu Hường và Nguyễn Xuân Thịnh biên soạn. Tài liệu được thiết kế giảng dạy cho nghề Lắp đặt thiết bị điện ở trình độ Cao đẳng với tổng thời lượng 30 giờ (bao gồm 28 giờ lý thuyết và 02 giờ kiểm tra).

Trong khung chương trình đào tạo, Vật liệu điện thuộc khối các môn học/mô đun kỹ thuật cơ sở (nhóm II.1, khối lượng 2 tín chỉ). Môn học được bố trí sau môn An toàn lao động (hoặc An toàn điện ELET5201, An toàn vệ sinh lao động SAEN52001) và học song song với Vẽ điện chuyên ngành (ELEC52166), Khí cụ điện (ELEI53117). Đây là học phần tiền đề cho các môn học chuyên môn nghề như Máy điện (ELEI56135), Trang bị điện 1 & 2 (ELET55157, ELEI62158) và các mô đun lắp đặt thiết bị điện chiếu sáng, bảo vệ, điều hòa không khí.

Mục tiêu học tập của giáo trình hướng đến ba chuẩn đầu ra chính:

  • Kiến thức: Nhận dạng, phân loại chính xác các loại vật liệu điện thông dụng và trình bày được các đặc tính cơ học, vật lý, hóa học và điện từ của từng nhóm vật liệu.
  • Kỹ năng: Xác định được các dạng và nguyên nhân gây hư hỏng ở vật liệu điện, tính chọn vật liệu phù hợp với yêu cầu kỹ thuật cơ bản.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, chính xác và chủ động trong công tác kỹ thuật.

Cấu trúc giáo trình gồm Bài mở đầu và 3 chương chuyên đề. Điểm tiếp cận đặc thù của tài liệu là phân tích bản chất vật lý lượng tử (cấu tạo nguyên tử, lý thuyết vùng năng lượng) trước khi đi vào phân loại kỹ thuật và ứng dụng thực tế của vật liệu trong công nghiệp điện.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình logic từ bản chất vi mô đến ứng dụng kỹ thuật vĩ mô qua các phần:

  1. Bài mở đầu: Khái niệm về vật liệu điện (2 giờ lý thuyết): Khảo sát cấu tạo nguyên tử theo mô hình Bor, điện tích ($q = 1,6 \cdot 10^{-19}\text{ C}$), khối lượng proton, electron, lực tĩnh điện ($f_1 = q^2/r^2$) cân bằng lực ly tâm ($f_2 = mv^2/r$), và năng lượng ion hóa ($W_i$). Giới thiệu cấu trúc phân tử qua 3 dạng liên kết: liên kết đồng hóa trị ($Cl_2$), liên kết ion (muối halogen kim loại kiềm) và liên kết kim loại. Phân tích mạng tinh thể (lập phương tâm khối, lập phương tâm mặt, lục giác xếp chặt), khuyết tật cấu tạo vật rắn (tạp chất, lỗ xốp, phônôn), và lý thuyết phân vùng năng lượng xác định 3 nhóm vật liệu:

    • Điện môi: vùng cấm rộng $\Delta W = 1,5\text{ eV}$ đến vài $\text{eV}$.
    • Bán dẫn: vùng cấm hẹp $\Delta W = 0,2 - 1,5\text{ eV}$.
    • Vật dẫn: vùng tự do tiếp giáp hoặc chồng lấn vùng đầy ($\Delta W < 0,2\text{ eV}$). Phân loại vật liệu theo từ tính thành 3 nhóm: Nghịch từ ($\mu < 1$: $H_2$, $Cu$, $Ag$, $Au$), Thuận từ ($\mu > 1$ không phụ thuộc từ trường: $O_2$, $Al$, $Pt$), và Chất dẫn từ ($\mu \gg 1$ phụ thuộc từ trường: $Fe$, $Ni$, $Co$, hợp kim ferit). Tổng quan các nhóm tính chất gồm cơ tính, lý tính, hóa tính và tính công nghệ.

  2. Chương 1: Vật liệu cách điện (9 giờ: 8 lý thuyết, 1 kiểm tra): Nghiên cứu bản chất chất điện môi, dòng điện qua điện môi ($I = I_{rò} + I_{phân,cực}$), điện trở cách điện ($R_{cđ} = U/I_{rò}$), điện trở suất khối ($\rho_v$, $\Omega\cdot\text{cm}$) và điện trở suất mặt ($\rho_s$, $\Omega$). Phân tích cơ chế dẫn điện trong điện môi khí (đặc tính V-A ba vùng: định luật Ohm, bão hòa, ion hóa do va chạm), điện môi lỏng (phân ly ion, tạp chất nước ở dạng hòa tan/nhũ tương/lắng đọng, điện dẫn điện di molion, hiệu ứng làm sạch ở điện áp một chiều) và điện môi rắn. Khảo sát hiện tượng phân cực ($Q = CU$, hằng số điện môi $\varepsilon = C/C_0$), tổn hao điện môi ($P = U^2 \omega C \tan \delta$), góc tổn hao $\delta$ ($\tan \delta = I_R/I_C = P/Q$), và sự phóng điện chọc thủng ($E_{đt} = U_{đt}/h$, chiều dày cách điện $h = K \cdot U_{đm}/E_{đt}$). Khảo sát 4 dạng phóng điện trong chất khí (tỏa sáng, tia lửa, hồ quang, vầng quang). Phân loại chi tiết các vật liệu cách điện thể khí (không khí, $N_2$, $CO_2$, $H_2$, $SF_6$, Freon $CCl_2F_2$, dẫn xuất flo hóa $CF_4, C_2F_2, C_4F_{10}$), thể lỏng (dầu máy biến áp, dầu tụ điện, dầu cáp điện 110-220 kV) và thể rắn (sứ cách điện cao lanh, thủy tinh, gỗ, phíp tẩm $ZnCl_2$, mica và các dẫn xuất micanit vành góp, micanit lót, micanit tạo hình, micafon, micanit mềm, băng mica).

  3. Chương 2: Vật liệu dẫn điện (10 giờ: 9 lý thuyết, 1 kiểm tra): Trình bày các vật liệu kim loại có độ dẫn điện cao (đồng, nhôm, bạc), hợp kim kim loại, vật liệu làm điện trở, vật liệu tiếp điểm và cơ tính của đồng thanh thiếc, đồng thanh nhôm (Bảng 3, 4, 5).

  4. Chương 3: Vật liệu dẫn từ (9 giờ lý thuyết): Phân tích các đặc tính từ hóa, tổn hao từ trễ và dòng điện xoáy của sắt từ mềm, sắt từ cứng và ferit.

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật lý chất rắn: Cơ chế phân vùng mức năng lượng giải thích tính dẫn điện và từ tính của vật chất.
  • Nguyên lý điện môi học: Cơ chế suy hao công suất qua tham số $\tan \delta$, quá trình ion hóa, cơ chế đánh thủng điện trường và cân bằng nhiệt.
  • Hệ thống tiêu chuẩn kỹ thuật: Tiêu chuẩn phân cấp chịu nhiệt của vật liệu cách điện theo IEC (Bảng 1: Cấp Y 90°C, A 105°C, E 120°C, B 130°C, F 155°C, H 180°C, C >180°C).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đo đạc và tính toán các tham số điện môi ($\rho_v, \rho_s, P, \tan \delta$); xác định chiều dày cách điện $h$ dựa trên điện áp làm việc $U_{đm}$ và cường độ cách điện $E_{đt}$.
  • Kỹ năng phân tích: Đánh giá hiện tượng hóa già của dầu biến áp dưới tác động của oxy hóa, nhiệt độ, tia tử ngoại và xúc tác kim loại ($Cu, Fe, Pb$); nhận diện nguy cơ ăn mòn do clo trong phíp tẩm $ZnCl_2$; phân tích tổn hao vầng quang trên đường dây truyền tải.
  • Kỹ năng thực hành ứng dụng: Lựa chọn vật liệu phù hợp cho công tác quấn dây máy điện, tẩm sấy vẹc-ni máy biến áp, lắp đặt cách điện đường dây ngoài trời và chống sét.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình quy định phương pháp tiếp cận sư phạm tích cực, phối hợp giữa thuyết trình (diễn giảng), vấn đáp (đàm thoại) và dạy học giải quyết vấn đề. Giảng viên căn cứ vào nội dung từng bài để chuẩn bị mẫu vật trực quan, bố trí thời gian hướng dẫn sinh viên nhận dạng vật liệu, giải bài tập và sửa chữa sai sót kỹ thuật tại lớp.

Hoạt động học tập của sinh viên bao gồm:

  • Đọc trước nội dung giáo trình theo yêu cầu của từng chương.
  • Thực hiện bài tập cá nhân và thảo luận nhóm về các tình huống kỹ thuật (ví dụ: tính toán công suất tổn hao $P$, so sánh độ bền điện của sứ trong điều kiện khô và ướt dưới mưa nhân tạo).
  • Thực hành nhận dạng các dạng phóng điện và phân tích hiện tượng hóa già của chất cách điện.

Cơ sở vật chất và thiết bị đào tạo phục vụ môn học:

  • Phòng học lý thuyết và chuyên môn hóa: Trang bị máy tính, máy chiếu, máy chiếu vật thể 3 chiều, video và bản vẽ mô tả thiết bị.
  • Thiết bị đo kiểm và gia nhiệt: Tủ sấy điều khiển nhiệt độ, thiết bị thử độ bền cách điện, biến áp tự ngẫu điều chỉnh (điện áp vào 220V, điện áp ra 0 ÷ 400V).
  • Mô hình thiết bị thực tế: Thiết bị cấp nhiệt (nồi cơm điện, bàn ủi, máy nước nóng, lò nướng), thiết bị lạnh (tủ lạnh, máy điều hòa), máy điện gia dụng (quạt điện, máy bơm nước, ổn áp tự động, survolteur).
  • Học liệu và nguyên vật liệu: Dây dẫn, đầu cốt, trạm nối dây, bảng gắn khí cụ điện, giấy cách điện, ống ghen, sứ, thủy tinh, chì hàn, nhựa thông, giấy nhám, hóa chất vẹc-ni tẩm sấy máy biến áp và keo đóng rắn.

Phương pháp đánh giá kết quả học tập gồm:

  • Đánh giá thường xuyên: 01 điểm kiểm tra qua hình thức hỏi miệng trong quá trình học.
  • Kiểm tra định kỳ: 02 bài kiểm tra lý thuyết (hình thức trắc nghiệm hoặc tự luận). Bài 1 đánh giá nội dung Bài mở đầu và Chương 1; Bài 2 đánh giá nội dung Chương 2 và Chương 3.
  • Kiểm tra kết thúc môn học: Thi trắc nghiệm tổng hợp toàn bộ chương trình.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp hệ thống dữ liệu kỹ thuật theo các tiêu chuẩn công nghiệp và ứng dụng thực tiễn:

  1. Chuẩn hóa phân cấp chịu nhiệt theo tiêu chuẩn quốc tế: Giáo trình áp dụng bảng phân cấp vật liệu cách điện theo tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC) gồm 7 cấp nhiệt từ cấp Y (90°C) đến cấp C (>180°C), phân định rõ giới hạn nhiệt độ của các nhóm vật liệu hữu cơ thuần túy, vật liệu composite và vật liệu vô cơ (Bảng 1).

  2. Cập nhật các chất điện môi công nghệ cao: Tài liệu bổ sung thông số của các chất khí cách điện hiện đại như khí $SF_6$ (Elegaz) có độ bền điện gấp 2,5 lần không khí, nặng gấp 5 lần không khí, nhiệt độ sôi -64°C, bền nhiệt tới 800°C; các dẫn xuất hydrocacbon flo hóa ($CF_4, C_2F_2, C_4F_{10}$) có độ bền điện gấp 6-10 lần không khí; và việc ứng dụng polimetyl metacrilat (thủy tinh hữu cơ) thay thế phíp trong thiết bị dập hồ quang của chống sét ống.

  3. Gắn liền với các quy chuẩn vận hành công nghiệp:

    • Khảo sát ứng dụng khí Hydro ($H_2$) làm mát máy phát nhiệt điện và máy bù đồng bộ trong chu trình kín nhằm giảm tổn thất ma sát và chống oxy hóa dây quấn.
    • Trình bày quy trình vận hành cáp điện áp cao 110 - 220 kV sử dụng dầu cáp duy trì ở áp suất 1 - 3 at để loại trừ bọt khí.
    • Đưa ra quy chuẩn thử nghiệm sứ cách điện ngoài trời dưới điều kiện mưa nhân tạo (cường độ 4,5 - 5,5 mm/phút, góc phun 45° so với mặt ngang) để xác định điện áp phóng điện ướt so với điện áp phóng điện khô.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Vật liệu điện được biên soạn cho các đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:

  • Sinh viên: Học sinh, sinh viên theo học trình độ Cao đẳng nghề Lắp đặt thiết bị điện tại Trường Cao Đẳng Dầu Khí và các trường đào tạo khối ngành kỹ thuật điện. Môn học được giảng dạy ở giai đoạn cơ sở chuyên ngành.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung/đại cương (Tin học, Tiếng Anh, Pháp luật) và các môn cơ sở như An toàn vệ sinh lao động (SAEN52001) hoặc An toàn điện (ELET5201); nắm vững kiến thức Vật lý đại cương (phần điện học, từ học) và Hóa học cơ bản (liên kết hóa học, phản ứng oxy hóa).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức cho môn học ELET62064 (30 giờ), làm căn cứ xây dựng đề cương bài giảng, thiết kế câu hỏi kiểm tra đánh giá định kỳ và tổ chức thực nghiệm trên mô hình thiết bị.
  • Kỹ thuật viên và người tự học: Kỹ thuật viên bảo trì, thợ điện tại các khu chế xuất, xí nghiệp công nghiệp cần tài liệu tra cứu các thông số kỹ thuật (điện trở suất, cấp chịu nhiệt, độ bền đánh thủng, khối lượng riêng) phục vụ công tác tính chọn vật liệu thay thế, sửa chữa máy điện và khí cụ điện.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được thiết kế theo chuẩn chương trình đào tạo nghề Lắp đặt thiết bị điện ở trình độ Cao đẳng, phù hợp cho sinh viên chuyên ngành điện, giáo viên giảng dạy môn kỹ thuật cơ sở và cán bộ kỹ thuật thi công cơ điện.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành môn học An toàn lao động / An toàn điện, có kiến thức cơ bản về Vật lý (cấu trúc nguyên tử, tĩnh điện học, từ trường) và Hóa học (liên kết ion, đồng hóa trị, phản ứng ăn mòn kim loại).

3. Điểm khác biệt với giáo trình khác?

Giáo trình kết hợp giữa lý thuyết vi mô (thuyết vùng năng lượng, mô hình Bor) với các thông số định lượng tiêu chuẩn của IEC. Nội dung tập trung giải quyết các bài toán vận hành thực tế trong ngành dầu khí và công nghiệp như: khí cách điện $SF_6$, làm mát máy điện bằng $H_2$, tẩm sấy vẹc-ni cách điện, và kiểm soát áp suất dầu cáp 110-220 kV.

4. Làm sao để tự học hiệu quả?

Người học cần đọc trước nội dung từng chương, trả lời đầy đủ hệ thống câu hỏi củng cố cuối bài (như tính toán công suất tổn hao $P$, góc $\tan \delta$, chiều dày cách điện $h$), kết hợp quan sát và đo kiểm thực tế các mẫu vật liệu (sứ, phíp, mica, dầu biến áp) tại xưởng thực hành.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp danh mục bảng biểu tra cứu thông số cơ - lý - hóa (Bảng 1 đến Bảng 5), danh mục hình vẽ cấu trúc tinh thể, hệ thống câu hỏi trắc nghiệm/tự luận đánh giá định kỳ và 6 tài liệu tham khảo chuyên ngành do các Nhà xuất bản Giáo Dục, Khoa học và Kỹ thuật phát hành.

Kết luận (150 từ)

Giáo trình Vật liệu điện của Trường Cao Đẳng Dầu Khí cung cấp hệ thống kiến thức toàn diện về cấu trúc, đặc tính cơ - lý - hóa và nguyên lý điện từ của các nhóm vật liệu điện. Nội dung giáo trình xác lập cơ sở khoa học để người học giải thích các hiện tượng suy giảm chất lượng vật liệu, đồng thời rèn luyện kỹ năng tính chọn vật liệu kỹ thuật chính xác trong thi công và lắp đặt thiết bị điện.

Lộ trình học tập đề xuất: Bắt đầu từ Bài mở đầu (Cấu tạo nguyên tử, liên kết phân tử, lý thuyết phân vùng năng lượng) $\rightarrow$ Khảo sát Chương 1 (Vật liệu cách điện: khí, lỏng, rắn) $\rightarrow$ Tiếp cận Chương 2 (Vật liệu dẫn điện) $\rightarrow$ Nghiên cứu Chương 3 (Vật liệu dẫn từ) $\rightarrow$ Vận dụng trực tiếp vào các học phần chuyên môn tiếp theo như Khí cụ điện, Máy điện và Trang bị điện.
