Tổng quan về giáo trình

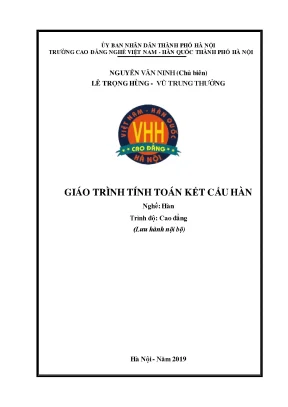

Giáo trình Tính toán kết cấu hàn do nhóm tác giả Nguyễn Văn Ninh (Chủ biên), Lê Trọng Hùng và Vũ Trung Thưởng biên soạn, được Trường Cao đẳng nghề Việt Nam – Hàn Quốc thành phố Hà Nội phát hành nội bộ vào tháng 9 năm 2019. Tài liệu được thiết kế bám sát chương trình khung của Bộ Lao động – Thương binh và Xã hội, phục vụ đào tạo trình độ Cao đẳng nghề Hàn thuộc nhóm ngành Công nghệ cơ khí chế tạo.

Trong chương trình đào tạo nghề Hàn, môn học mang mã số MĐ 21, là mô đun chuyên ngành bắt buộc với thời lượng thực hiện 60 giờ (gồm 15 giờ lý thuyết, 42 giờ thực hành, thí nghiệm, bài tập, thảo luận và 3 giờ kiểm tra). Mô đun này được bố trí trong tiến trình đào tạo sau khi người học đã hoàn thành các môn học cơ sở từ MH07 đến MH13, hoặc có thể học song song với các mô đun kỹ thuật hàn thực hành từ MĐ14 đến MĐ20.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho sinh viên hệ thống kiến thức toàn diện:

  • Nhận biết, phân loại và giải thích chính xác công dụng, quy chuẩn kỹ thuật của các loại vật liệu kim loại dùng trong kết cấu hàn (thép định hình, thép tấm, thép hợp kim, thép không gỉ, nhôm và hợp kim nhôm).
  • Nắm vững cơ sở lý thuyết để tính toán kiểm tra độ bền của các liên kết hàn giáp mối, mối hàn góc, mối hàn chịu lực phức hợp.
  • Trình bày đầy đủ các bước xác định trường nhiệt, nội lực tác dụng, ứng suất và biến dạng dư trong quá trình hàn, từ đó đề xuất các biện pháp công nghệ kiểm soát biến dạng.
  • Áp dụng thành thạo các công thức tính toán thiết kế kích thước hình học cho các cấu kiện chịu lực cơ bản gồm kết cấu dầm, trụ và dàn.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận kỹ thuật ứng dụng, phân định thành 5 bài học tích hợp từ phân tích vật liệu, tính toán mối ghép cục bộ đến thiết kế tổ hợp toàn bộ kết cấu. Điểm đặc sắc của giáo trình là gắn kết chặt chẽ các công thức cơ học giải tích với hệ thống tiêu chuẩn kỹ thuật Việt Nam (TCVN) và quốc tế (JIS, GOST, AA), kết hợp phân bổ thời lượng thực hành tính toán lên đến 70% tổng thời lượng mô đun.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 5 bài học chuyên đề được sắp xếp theo tiến trình logic chặt chẽ:

  • Bài 1: Vật liệu chế tạo kết cấu hàn (5 giờ: 3 LT - 2 TH): Cung cấp kiến thức về phân loại, cấu trúc vi mô và tính chất cơ lý hóa của thép cacbon, thép hợp kim, thép không gỉ (inox), nhôm và hợp kim nhôm (Đura, Silumin). Giới thiệu hệ thống quy cách thép hình tiêu chuẩn (thép L cạnh đều theo TCVN 1656-75, thép L cạnh không đều theo TCVN 1657-75, thép chữ I theo TCVN 1655-75, thép chữ U theo TCVN 1654-75, thép ống và thép tấm cán nóng/cán nguội).
  • Bài 2: Tính toán độ bền mối hàn (15 giờ: 4 LT - 10 TH - 1 KT): Trình bày hai phương pháp tính toán cơ bản gồm phương pháp ứng suất cho phép ($\sigma \le [\sigma]$) và phương pháp trạng thái tới hạn ($N/F \le m \cdot R$). Thiết lập công thức kiểm tra bền cho mối hàn giáp mối (chịu kéo, nén, cắt, mối hàn xiên góc $\alpha$), mối hàn góc (đối xứng ngang, đối xứng dọc, không đối xứng $l \ge 50k$) và mối hàn chịu uốn, chịu lực hỗn hợp ($M, N$).
  • Bài 3: Tính ứng suất và biến dạng khi hàn (15 giờ: 3 LT - 12 TH): Phân loại 3 nhóm nội ứng suất (theo nguyên nhân: nhiệt, dư, chuyển biến pha; theo tổ chức cân bằng; theo hướng không gian: 1 chiều, 2 chiều, 3 chiều). Xác định vùng ứng suất tác dụng $F_c$, nội lực tác dụng $P$, nội lực phản kháng $P_a, P_c$, mô men uốn $M$ và độ võng lớn nhất $f_{max} = \frac{M \cdot l^2}{8EJ}$ cho kết cấu giáp mối, kết cấu chữ L, chữ T. Trình bày các biện pháp công nghệ và kết cấu nhằm triệt tiêu hoặc giảm thiểu biến dạng.
  • Bài 4: Tính toán kết cấu dầm và trụ (15 giờ: 3 LT - 12 TH): Phân tích đặc điểm làm việc của dầm hình và dầm tổ hợp hàn; xác định chỉ số hiệu quả sử dụng vật liệu $\rho = W/F$. Trình bày quy trình thiết kế dầm chữ I tổ hợp hàn thỏa mãn điều kiện bền, điều kiện ổn định cục bộ của bản bụng ($S_b, h_b$) và bản cánh ($S_c, b_c$), điều kiện độ cứng vững ($f/L \le [f/L]$) và xác định chiều cao tối ưu ($h_{min} \le h \le h_{max}$ sát với chiều cao kinh tế $h_{kt}$).
  • Bài 5: Tính toán kết cấu dàn (9 giờ: 2 LT - 6 TH - 1 KT): Trình bày khái niệm, đặc điểm chịu lực, phân loại dàn phẳng và dàn không gian; phương pháp xác định nội lực và kiểm tra độ bền các thanh dàn chịu kéo, nén trong kết cấu công trình.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết trên ba trụ cột khoa học:

  1. Khoa học vật liệu kim loại:

    • Cấu tạo mạng tinh thể và tổ chức pha của thép xây dựng gồm Ferit (chiếm khoảng 99% thể tích, mềm và dẻo), Xementit ($Fe_3C$, cứng và giòn) và Peclit. Màng Peclit nằm giữa các hạt Ferit quyết định tính dẻo và độ cứng của thép.
    • Ảnh hưởng của các nguyên tố hợp kim và tạp chất: Mangan ($Mn: 0,4 - 0,65%$) tăng cường độ và độ dai; Silic ($Si: 0,12 - 0,3%$) tăng cường độ nhưng giảm tính chống ăn mòn và tính hàn; Lưu huỳnh ($S \le 0,05 - 0,07%$) gây giòn nóng; Phốt pho ($P \le 0,05 - 0,07%$) gây giòn nguội; Crôm ($Cr \ge 10,5 - 13%$) tạo màng thụ động $Cr_2O_3$ chống oxy hóa trong thép không gỉ.
    • Nguyên lý nhiệt luyện: Ảnh hưởng của quá trình tôi và ram đối với thép hợp kim, hiện tượng phân hóa mactenxit và kết tụ cacbit ở nhiệt độ cao hơn $200^\circ\text{C}$.

  2. Cơ học biến dạng và lý thuyết sức bền:

    • Ba trạng thái tới hạn của kết cấu: Trạng thái 1 (khả năng chịu lực, độ bền tĩnh, độ bền mỏi, độ ổn định), Trạng thái 2 (biến dạng lớn, độ võng cực đại), Trạng thái 3 (hỏng hóc cục bộ, vết nứt).
    • Hệ số điều kiện làm việc $m$ ($m=1$ cho kết cấu thông thường; $m=0,9$ cho trụ cột; $m=0,8$ cho bồn, bình, bể chứa) và hệ số quá tải $n$ ($n=1,1$ đối với tự trọng công trình công nghiệp; $n=1,25$ đối với cầu thép; $n=1,2$ đối với tải trọng gió).
    • Nhiệt cơ học trong quá trình hàn: Năng lượng nguồn nhiệt hữu ích $q = 0,24 \cdot \eta \cdot I \cdot U$ ($\eta \approx 0,75$ khi hàn hồ quang tay; $\eta \approx 0,9$ khi hàn tự động), sự hình thành vùng nóng chảy dẻo $b_1$ và vùng biến dạng đàn hồi $b_2 = K_2 \cdot (h - b_1)$.

  3. Hệ thống hóa tiêu chuẩn kỹ thuật:

    • Tiêu chuẩn thép cán nóng JIS 3101 - SS400.
    • Ký hiệu thép theo TCVN 1759-75 (như 40Cr, 90CrSi), TCVN 1659-75 cho nhôm (Al99, Al99.5).
    • Hệ thống ký hiệu hợp kim nhôm theo Hiệp hội Nhôm Hoa Kỳ (AA 1xxx đến AA 8xxx) và tiêu chuẩn GOST (Nga).
    • Tiêu chuẩn dầm thép chữ I cán nóng GOST 8239-56.
Tiêu chuẩn / Quy chuẩn Ký hiệu vật liệu / Kết cấu tiêu biểu Ứng dụng kỹ thuật trong giáo trình
TCVN 1656-75 Thép góc L cạnh đều (L20x3 đến L250x20) Chế tạo khung, thanh giằng, kết cấu dàn
TCVN 1657-75 Thép góc L cạnh không đều (L25x16x3 đến L250x160x20) Liên kết tiết diện đặc thù
TCVN 1655-75 Thép hình chữ I (chiều cao 100 mm - 600 mm) Cấu kiện dầm chịu uốn phẳng, dầm cầu trục
TCVN 1654-75 Thép hình chữ U (chiều cao 50 mm - 400 mm) Cấu kiện xà gồ, thùng xe, khung sườn chịu uốn xiên
JIS G3101 SS400, SUS 304, SUS 410, SUS 430 Vật liệu thép tấm, thép không gỉ chịu hóa chất
AA (Mỹ) AA 2014 (AlCu4Mg), AA 423 (AlSi13) Hợp kim nhôm biến dạng Đura và hợp kim đúc Silumin

Kỹ năng phát triển

Học phần rèn luyện cho người học 3 nhóm năng lực chuyên môn:

  • Kỹ năng tính toán cơ kỹ thuật: Thiết lập và giải các phương trình cân bằng tĩnh học; tính toán kiểm tra ứng suất kéo, nén, cắt và mô men chống uốn ($W$) cho các liên kết hàn giáp mối thẳng, giáp mối xiên, mối hàn góc đối xứng và liên kết hỗn hợp; xác định chiều dày $S$, chiều cao cạnh hàn $k$ ($h = 0,7k$) và chiều dài đường hàn $l$ theo tải trọng cho trước.
  • Kỹ năng phân tích trường nhiệt - biến dạng: Xác định kích thước vùng chịu ảnh hưởng nhiệt ($b_0 = b_1 + b_2$); tính toán lực phản kháng ($P_1, P_2$) và độ võng ($f$) của kết cấu sau khi hàn; phân tích biểu đồ phân bố ứng suất nhiệt trong kết cấu dầm chữ L và chữ T.
  • Kỹ năng thiết kế và xử lý công nghệ: Lựa chọn hình thức tiết diện dầm tối ưu thông qua đánh giá hệ số $\rho = W/F$; xác định kích thước dầm thép tổ hợp hàn ($h_{min}, h_b, S_b, b_c, S_c$); thiết lập quy trình công nghệ giảm ứng suất và biến dạng (trình tự hàn phân đoạn, hàn đối xứng, tạo biến dạng ngược, chế độ nung nóng trước và chế độ ram sau hàn ở $600 - 650^\circ\text{C}$ với thời gian giữ nhiệt $2 - 3\text{ phút/mm}$ chiều dày).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo định hướng năng lực thực hành chuyên ngành cơ khí. Cơ cấu phân bổ thời gian phản ánh rõ tính chất ứng dụng:

Tổng thời lượng: 60 giờ

Phương pháp sư phạm được xây dựng theo chu trình: Giảng giải bản chất vật lý và cơ học $\rightarrow$ Dẫn giải công thức toán học $\rightarrow$ Hướng dẫn giải thuật bài toán mẫu $\rightarrow$ Giao bài tập tính toán độc lập $\rightarrow$ Đánh giá, hiệu chỉnh kết quả.

Hệ thống bài tập mẫu và bài tập ứng dụng được tích hợp ngay sau mỗi chuyên đề lý thuyết với các tham số kỹ thuật cụ thể:

  • Bài toán xác định kích thước đường hàn giáp mối chịu kéo tĩnh ($N = 260\text{ kN}, [\sigma]_h = 28\text{ kN/cm}^2, S = 8\text{ mm} \rightarrow$ tính chiều rộng tấm $B \ge 116\text{ mm}$).
  • Bài toán xác định chiều cao mối hàn góc chồng đối xứng ngang chịu tải trọng động ($N = 450\text{ kN}, S = 8\text{ mm}, B = 300\text{ mm}, [\sigma]_k = 28\text{ kN/cm}^2 \rightarrow h = 5\text{ mm}$).
  • Bài toán tính độ võng liên kết hàn giáp mối 2 tấm không cân xứng ($h_a = 300\text{ mm}, h_c = 250\text{ mm}, S = 6\text{ mm}, l = 1500\text{ mm}, \sigma_T = 24\text{ kN/cm}^2 \rightarrow M = 744\text{ kN}\cdot\text{cm}, f = 0,2\text{ cm}$).

Phương pháp đánh giá kết quả học tập gồm hai hợp phần:

  1. Đánh giá quá trình (chiếm tỷ trọng thường xuyên): Thông qua các bài tập tính toán trên lớp, khả năng tra cứu các bảng tiêu chuẩn vật liệu TCVN, tinh thần tuân thủ quy trình tính toán an toàn và độ chính xác của các kích thước kết cấu. Đánh giá định kỳ bằng 2 bài kiểm tra 1 giờ tại Bài 2 và Bài 5.
  2. Đánh giá kết thúc mô đun: Bài kiểm tra tổng hợp thời lượng 1 giờ (phần 6 trong bảng phân phối chương trình) bao gồm câu hỏi lý thuyết phân loại vật liệu/biện pháp giảm biến dạng và bài toán tính toán nghiệm bền kết cấu dầm, trụ hoặc dàn.

Hướng dẫn tự học: Sinh viên cần nghiên cứu trước bảng tra cứu tiêu chuẩn hình học của thép cán nóng (TCVN 1654 đến 1657), nắm vững quy tắc đổi đơn vị đo lường cơ học ($\text{daN/cm}^2, \text{kN/cm}^2, \text{MPa}$), thực hiện tuần tự các bước vẽ sơ đồ truyền lực trước khi áp dụng công thức giải tích.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật thực tế trong sản xuất cơ khí kết cấu:

  • Hệ thống hóa toàn diện các tiêu chuẩn vật liệu: Giáo trình cập nhật đầy đủ các bộ tiêu chuẩn kỹ thuật đang áp dụng trong thiết kế công nghiệp:

    • Thép cacbon kết cấu CT0 đến CT5.
    • Thép cường độ khá cao hợp kim thấp (như mác $09\text{Mn}2\text{Si}, 10\text{Mn}2\text{Si}1, 15\text{CrSiNi}$ với giới hạn chảy $\sigma_{ch} = 2900 - 3900\text{ daN/cm}^2$, giới hạn bền $\sigma_b = 4300 - 5400\text{ daN/cm}^2$).
    • Thép cường độ cao nhiệt luyện ($\sigma_{ch} > 4400\text{ daN/cm}^2, \sigma_b > 5900\text{ daN/cm}^2$).
    • Tiêu chuẩn phân loại thép không gỉ Nhật Bản: Mactensitic (SUS 410, SUS 630), Feritic (SUS 430) và Austenitic (SUS 304).
    • Phân loại nhôm và hợp kim nhôm theo tiêu chuẩn AA của Mỹ từ nhóm 1xxx (nhôm sạch $>99%$) đến nhóm 8xxx (hợp kim với các nguyên tố khác).

  • Phân loại chuyên sâu các dòng thép ống công nghiệp: Cung cấp dữ liệu kỹ thuật về các mác thép chuyên dụng cho từng môi trường làm việc:

    • Ống kết cấu cơ khí (thép 20, thép 45, Q345, 40Cr, 20CrMo, 42CrMo).
    • Ống dẫn nhiệt lò áp lực (thép 10, thép 20).
    • Ống chịu áp lực cấp I và II cho công nghiệp đóng tàu (mác 360, 410, 460).
    • Ống dẫn dầu mỏ theo chuẩn quốc tế (J55, N80, P110).

  • Tích hợp các giải pháp công nghệ xử lý biến dạng thực tế: Giáo trình hệ thống hóa các phương pháp giảm ứng suất dư và biến dạng nhiệt:

    • Quy tắc phân bổ thứ tự đường hàn đối với tấm ghép lớn, kết cấu dầm chữ I, bồn bể hình trụ.
    • Phương pháp tạo biến dạng ngược khi gá lắp.
    • Công nghệ cán ép mối hàn sau khi hàn.
    • Quy trình nhiệt luyện ram thấp ở $600 - 650^\circ\text{C}$ để khử ứng suất dư cho chi tiết nhỏ.
    • Kỹ thuật nắn cơ khí (trên máy ép, máy búa, máy cán) và nắn nhiệt cục bộ dựa trên nguyên lý cân bằng biến dạng nhiệt.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn chuyên biệt cho các nhóm đối tượng:

  • Sinh viên hệ Cao đẳng nghề Hàn: Tài liệu là giáo trình bắt buộc cho sinh viên năm thứ hai hoặc năm thứ ba (tùy tiến trình đào tạo của từng cơ sở giáo dục nghề nghiệp). Người học sử dụng giáo trình để hoàn thành mô đun MĐ 21 trước khi làm đồ án tốt nghiệp hoặc thi tốt nghiệp quốc gia nghề Hàn.
  • Điều kiện tiên quyết (Prerequisites): Để tiếp thu tốt kiến thức của giáo trình, sinh viên cần hoàn thành các môn học cơ sở gồm:
    • MH 07 đến MH 13: Vẽ kỹ thuật cơ khí, Cơ học cơ sở, Sức bền vật liệu, Dung sai và đo lường kỹ thuật, Vật liệu kim loại và công nghệ nhiệt luyện.
    • MĐ 14 đến MĐ 20: Các mô đun thực hành công nghệ hàn hồ quang tay (SMAW), hàn trong môi trường khí bảo vệ (MIG/MAG/TIG) và hàn tự động dưới lớp thuốc (SAW).
  • Giảng viên chuyên ngành Cơ khí - Hàn: Sử dụng làm giáo trình giảng dạy chính thức, xây dựng kế hoạch bài giảng (15 giờ lý thuyết, 42 giờ bài tập/thực hành), thiết kế đề thi, đề kiểm tra đánh giá định kỳ và biên soạn ngân hàng bài tập tính toán thiết kế kết cấu.
  • Kỹ thuật viên và cán bộ quản lý kỹ thuật: Tài liệu tham khảo hữu ích cho cán bộ thiết kế, kỹ sư kết cấu cơ khí, đốc công phân xưởng tại các doanh nghiệp gia công kết cấu thép, nhà máy đóng tàu, chế tạo bồn bể áp lực và khung nhà thép tiền chế trong việc tra cứu số liệu vật liệu và kiểm tra độ bền liên kết hàn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho sinh viên hệ Cao đẳng nghề Hàn, sinh viên ngành Công nghệ kỹ thuật cơ khí chế tạo, giảng viên chuyên ngành và cán bộ kỹ thuật phụ trách thiết kế, giám sát thi công kết cấu hàn tại các cơ sở sản xuất cơ khí.

2. Cần trang bị kiến thức nền nào trước khi học mô đun này?

Người học cần nắm vững kiến thức từ các môn học MH07 đến MH13, bao gồm: toán học giải tích cơ bản, cơ học lý thuyết (điều kiện cân bằng lực và mô men), sức bền vật liệu (biểu đồ nội lực, ứng suất kéo - nén - uốn - cắt), vật liệu học kim loại và các phương pháp hàn cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu công nghệ hàn khác là gì?

Các giáo trình công nghệ hàn thông thường tập trung chủ yếu vào kỹ thuật thao tác tay nghề (chế độ hàn, kỹ thuật dao động mỏ hàn, khuyết tật mối hàn). Giáo trình này tập trung chuyên sâu vào phương diện tính toán cơ học: định lượng kích thước đường hàn, tính toán trường nhiệt, dự báo độ võng do ứng suất nhiệt và thiết kế kích thước chịu lực của dầm, trụ, dàn theo tiêu chuẩn kỹ thuật.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên kết hợp việc đọc lý thuyết với việc tự giải lại các bài tập tính toán mẫu trong Bài 2, Bài 3 và Bài 4; nắm vững cách tra cứu các thông số hình học và cơ tính trong các bảng tiêu chuẩn TCVN 1654-75, 1655-75, 1656-75, 1657-75, 1759-75 và JIS3101 đính kèm.

5. Giáo trình có các bảng số liệu kỹ thuật bổ trợ nào?

Tài liệu cung cấp hệ thống bảng tra cứu:

  • Bảng ứng suất cho phép $[\sigma], [\tau]$ và độ bền tính toán $R, R_c$ của các mác thép CT38, 15CrSiNi, AlMn6, C38/23, C44/29, C46/33, C52/40, C60/45.
  • Bảng hệ số an toàn và tỷ lệ ứng suất cho phép của mối hàn theo nhóm liên kết (hàn tự động, bán tự động, que hàn chất lượng cao).
  • Bảng kích thước tiêu chuẩn dầm thép chữ I theo GOST 8239-56 và bảng phân loại ký hiệu hợp kim nhôm theo tiêu chuẩn AA.

Kết luận

Giáo trình Tính toán kết cấu hàn cung cấp cơ sở dữ liệu khoa học và phương pháp tính toán cơ học hoàn chỉnh cho các dạng liên kết hàn và cấu kiện chịu lực cơ bản trong ngành cơ khí chế tạo. Giá trị cốt lõi của tài liệu thể hiện ở tính chuẩn hóa về mặt tiêu chuẩn kỹ thuật, phương pháp tiếp cận định lượng rõ ràng từ khâu lựa chọn vật liệu, tính toán nghiệm bền, kiểm soát biến dạng nhiệt đến thiết kế dầm, trụ và dàn thép.

Lộ trình học tập đề xuất: Người học hoàn thành khối kiến thức vật liệu (Bài 1) $\rightarrow$ Luyện tập kỹ năng tính toán độ bền mối hàn cục bộ (Bài 2) $\rightarrow$ Làm chủ thuật toán tính toán và biện pháp kiểm soát ứng suất - biến dạng (Bài 3) $\rightarrow$ Ứng dụng thiết kế cấu kiện dầm, trụ, dàn hoàn chỉnh (Bài 4 và Bài 5) $\rightarrow$ Thực hiện các mô đun thực hành công nghệ hàn nâng cao (MĐ 14 – MĐ 20) và đồ án kết cấu hàn.

Nguồn tài liệu bổ trợ cần kết hợp: Hệ thống Tiêu chuẩn Quốc gia (TCVN) về thép hình cán nóng, quy chuẩn thiết kế kết cấu thép xây dựng, sổ tay vật liệu cơ khí và phần mềm mô phỏng trường nhiệt - ứng suất kết cấu hàn.
