Nghiên Cứu Công Nghệ Hàn Đắp Dưới Lớp Thuốc Bằng Điện Cực Băng Trên Thép Tấm

Tài liệu nghiên cứu Nghiên ứu ông nghệ hàn đắp dưới lớp thuố bằng điện ự băng trên thép tấm, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Tác giả: Nguyễn Công Trường
• Người hướng dẫn: PGS.TS Vũ Huy Lân
• Trường học: Trường Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Nghiên Cứu Công Nghệ Hàn Đắp Dưới Lớp Thuốc Bằng Điện Cực Băng Trên Thép Tấm
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG NGHỆ HÀN ĐẮP
• 1.1. Công nghệ hàn đắp và ứng dụng
• 1.2. Nguyên lý hàn tay và hàn dây lõi thuốc
• 1.3. Các phương pháp hàn phổ biến
• 2. CHƯƠNG 2: THIẾT KẾ, CHỌN VẬT LIỆU VÀ THIẾT BỊ
• 2.1. Vật liệu làm mát
• 2.2. Dây hàn và điều chỉnh khe hở mát
• 2.3. Hệ thống cấp và thu hồi thuốc hàn
• 3. CHƯƠNG 3: THỰC NGHIỆM VÀ PHÂN TÍCH KẾT QUẢ
• 3.1. Nghiên cứu thực nghiệm
• 3.2. Xử lý số liệu thí nghiệm
• 4. CHƯƠNG 4: LÝ THUYẾT VỀ HÀN HỢP LÝ
• 4.1. Định nghĩa và các thông số hàn hợp lý
• 4.2. Giải bài toán tính toán các thông số hàn
• 4.3. Xây dựng bảng dẫn sử dụng thông số hàn hợp lý
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Công Nghệ Hàn Đắp Dưới Lớp Thuốc Bí Quyết

Công nghệ hàn đắp dưới lớp thuốc là phương pháp hàn tạo lớp phủ trên bề mặt chi tiết máy. Mục đích là thay đổi kích thước, hình dáng hoặc tính chất bề mặt. Lớp kim loại đắp thường có tính chất kỹ thuật vượt trội so với kim loại nền. Thành phần hóa học và tổ chức kim loại lớp đắp được lựa chọn dựa trên điều kiện làm việc của chi tiết. Ví dụ, khả năng chịu mài mòn hoặc chống ăn mòn. Hàn đắp có thể phục hồi chi tiết bị mài mòn, tiết kiệm chi phí thay thế. Nó cũng có thể cải thiện tính chất và kéo dài tuổi thọ chi tiết. Theo luận văn, việc hàn đắp dưới lớp thuốc còn giúp tiệt kiệm kim loại và phục hồi được các chi tiết hỏng bề mặt.

1.1. Ưu Điểm Vượt Trội của Hàn Đắp Dưới Lớp Thuốc

Phương pháp hàn đắp dưới lớp thuốc mang lại nhiều ưu điểm. Tiết kiệm kim loại, phục hồi chi tiết hỏng, tăng năng suất, và dễ tự động hóa. Lớp bề mặt thay đổi tính chất, có độ cứng cao, chống mài mòn. Tổ chức kim loại ổn định. Thành phần hóa học khác kim loại nền. Tuy nhiên, ứng suất dư có thể tồn tại sau hàn. Cấu trúc hàn không đồng nhất có thể gây khuyết tật gần mối hàn. Công nghệ này có vị trí quan trọng trong công nghệ chế tạo máy. Nó được sử dụng rộng rãi trong sửa chữa và phục hồi.

1.2. Các Phương Pháp Hàn Đắp Phổ Biến Hiện Nay

Hiện nay, có nhiều phương pháp hàn đắp được sử dụng. Hàn hồ quang tay (SMAW) phổ biến, thiết bị đơn giản, thao tác linh hoạt. Tuy nhiên, chất lượng hàn không cao. Hàn hồ quang trong môi trường khí bảo vệ (GMAW) cho năng suất và chất lượng cao hơn. Hàn dây lõi thuốc (FCAW) là bước phát triển mới, kết hợp ưu điểm của GMAW và SMAW. Hàn điện xỉ (ESW) áp dụng cho chi tiết dày, mối hàn chất lượng tốt. Hàn Plasma (PAW) cho nhiệt trung, tốc độ nóng chảy nhanh, thích hợp cho bề mặt mỏng. Theo tài liệu tham khảo, mỗi phương pháp có ưu điểm và hạn chế riêng, phù hợp với ứng dụng cụ thể.

II. Thách Thức Giải Pháp trong Hàn Đắp Thép Tấm

Việc hàn đắp thép tấm đặt ra nhiều thách thức. Làm thế nào để đạt được chất lượng mối hàn cao? Làm thế nào để giảm thiểu biến dạng và ứng suất dư? Làm thế nào để lựa chọn thông số hàn phù hợp? Bài toán này đòi hỏi sự hiểu biết sâu sắc về vật liệu, công nghệ, và kỹ thuật hàn. Các giải pháp bao gồm lựa chọn phương pháp hàn phù hợp, kiểm soát nhiệt độ, sử dụng kỹ thuật hàn tiên tiến, và thực hiện nhiệt luyện sau hàn (PWHT). Phân tích phần tử hữu hạn (FEA) có thể được sử dụng để mô phỏng và tối ưu hóa quá trình hàn.

2.1. Ảnh Hưởng của Ứng Suất Dư trong Hàn Thép Tấm

Ứng suất dư là một vấn đề quan trọng trong hàn thép tấm. Nó có thể gây ra biến dạng, nứt, và giảm độ bền của mối hàn. Các yếu tố ảnh hưởng đến ứng suất dư bao gồm phương pháp hàn, thông số hàn, trình tự hàn, và vật liệu. Để giảm thiểu ứng suất dư, có thể sử dụng các biện pháp như kiểm soát nhiệt độ đầu vào, sử dụng trình tự hàn đối xứng, và thực hiện nhiệt luyện sau hàn. Theo tài liệu, việc nhiệt luyện sau hàn (PWHT) là một phương pháp hiệu quả để giảm ứng suất dư và cải thiện tính chất cơ học của mối hàn.

2.2. Biến Dạng Hàn Nguyên Nhân và Cách Khắc Phục

Biến dạng hàn là sự thay đổi hình dạng của chi tiết do quá trình hàn. Nguyên nhân chính là sự co ngót của kim loại nóng chảy và sự phân bố nhiệt không đều. Các yếu tố ảnh hưởng đến biến dạng hàn bao gồm phương pháp hàn, thông số hàn, trình tự hàn, và thiết kế mối hàn. Để giảm thiểu biến dạng hàn, có thể sử dụng các biện pháp như kẹp chặt chi tiết, sử dụng trình tự hàn hợp lý, và kiểm soát nhiệt độ đầu vào.

III. Phương Pháp Hàn Đắp Dưới Lớp Thuốc Hướng Dẫn Chi Tiết

Phương pháp hàn đắp dưới lớp thuốc (SAW) là một quy trình hàn tự động, trong đó hồ quang hàn và kim loại nóng chảy được bảo vệ dưới một lớp thuốc hàn. Thuốc hàn có tác dụng ngăn chặn sự tiếp xúc của hồ quang với khí quyển, bảo vệ mối hàn khỏi oxy hóa và nitơ hóa. SAW được sử dụng rộng rãi trong hàn các tấm thép dày, đòi hỏi chất lượng mối hàn cao và năng suất lớn. Theo luận văn, Hàn đắp dưới lớp thuốc sử dụng điện cực băng là một trong những quy trình hàn cho năng suất đắp cao và đặc tính lớp đắp tuyệt vời.

3.1. Lựa Chọn Điện Cực Băng và Thuốc Hàn Phù Hợp

Việc lựa chọn điện cực băng và thuốc hàn phù hợp là rất quan trọng để đảm bảo chất lượng mối hàn. Điện cực băng cần có thành phần hóa học phù hợp với vật liệu nền và yêu cầu về tính chất cơ học của lớp đắp. Thuốc hàn cần có khả năng bảo vệ tốt, tạo xỉ dễ bong, và không gây ra các khuyết tật trong mối hàn. Các tiêu chuẩn hàn (ví dụ: AWS) cung cấp hướng dẫn chi tiết về lựa chọn vật liệu hàn.

3.2. Tối Ưu Hóa Thông Số Dòng Điện Hàn Điện Áp Hàn Tốc Độ Hàn

Thông số dòng điện hàn, điện áp hàn, và tốc độ hàn có ảnh hưởng lớn đến chất lượng mối hàn. Dòng điện hàn ảnh hưởng đến độ ngấu, điện áp hàn ảnh hưởng đến hình dạng mối hàn, và tốc độ hàn ảnh hưởng đến năng lượng đầu vào. Việc tối ưu hóa các thông số này đòi hỏi sự cân bằng giữa độ ngấu, hình dạng mối hàn, và biến dạng. Các thí nghiệm và mô phỏng có thể được sử dụng để xác định các thông số tối ưu.

IV. Ứng Dụng Hàn Đắp Dưới Lớp Thuốc Trong Công Nghiệp

Hàn đắp dưới lớp thuốc có nhiều ứng dụng trong công nghiệp. Nó được sử dụng để phục hồi các chi tiết bị mài mòn, chế tạo các chi tiết chịu tải trọng cao, và tạo lớp phủ bảo vệ chống ăn mòn. Các ứng dụng phổ biến bao gồm phục hồi trục khuỷu, chế tạo bánh răng, và phủ lớp bảo vệ cho các đường ống dẫn dầu khí. Công nghệ này đặc biệt quan trọng trong các ngành công nghiệp nặng, đòi hỏi độ bền và độ tin cậy cao.

4.1. Phục Hồi Chi Tiết Máy Bằng Hàn Đắp Điện Cực Băng

Phục hồi chi tiết máy là một ứng dụng quan trọng của hàn đắp điện cực băng. Các chi tiết bị mài mòn, ăn mòn, hoặc hư hỏng có thể được phục hồi bằng cách đắp thêm một lớp kim loại mới. Điều này giúp tiết kiệm chi phí thay thế và kéo dài tuổi thọ của chi tiết. Ví dụ, trục khuỷu của động cơ có thể được phục hồi bằng cách hàn đắp và gia công lại bề mặt.

4.2. Lớp Phủ Bảo Vệ Chống Ăn Mòn Bằng Hàn Đắp Dưới Lớp Thuốc

Hàn đắp dưới lớp thuốc có thể được sử dụng để tạo ra lớp phủ bảo vệ chống ăn mòn trên các bề mặt kim loại. Lớp phủ này có thể được làm từ các vật liệu chống ăn mòn như thép không gỉ hoặc hợp kim niken. Các ứng dụng bao gồm phủ lớp bảo vệ cho các đường ống dẫn hóa chất, bồn chứa, và các cấu trúc biển.

V. Nghiên Cứu Thực Nghiệm Hàn Đắp Thép Tấm Bằng Điện Cực Băng

Nghiên cứu thực nghiệm là bước quan trọng để hiểu rõ hơn về quá trình hàn đắp thép tấm bằng điện cực băng. Các thí nghiệm được tiến hành để đánh giá ảnh hưởng của các thông số hàn (dòng điện, điện áp, tốc độ) đến chất lượng mối hàn (độ ngấu, hình dạng, độ cứng). Kết quả thí nghiệm cung cấp dữ liệu quan trọng để tối ưu hóa quy trình hàn và đảm bảo chất lượng sản phẩm.

5.1. Thiết Kế Thí Nghiệm và Thu Thập Dữ Liệu Hàn Đắp Điện Cực Băng

Thiết kế thí nghiệm bao gồm lựa chọn vật liệu, chuẩn bị mẫu, và xác định các thông số hàn cần nghiên cứu. Dữ liệu được thu thập bao gồm dòng điện, điện áp, tốc độ hàn, nhiệt độ, và kích thước mối hàn. Các phương pháp kiểm tra không phá hủy (NDT) như siêu âm (UT), chụp ảnh phóng xạ (RT), kiểm tra thẩm thấu (PT), và kiểm tra từ tính (MT) được sử dụng để đánh giá chất lượng mối hàn.

5.2. Phân Tích Kết Quả Thí Nghiệm và Đánh Giá Chất Lượng Mối Hàn Đắp

Kết quả thí nghiệm được phân tích để xác định mối quan hệ giữa các thông số hàn và chất lượng mối hàn. Các chỉ tiêu đánh giá chất lượng bao gồm độ ngấu, hình dạng mối hàn, độ cứng, độ bền kéo, và độ bền uốn. Phân tích thống kê được sử dụng để xác định các thông số hàn tối ưu. Nghiên cứu cần đánh giá tính chất cơ học mối hàn thông qua độ bền, thành phần hoá học và microsructure.

VI. Kết Luận và Hướng Phát Triển Công Nghệ Hàn Đắp

Công nghệ hàn đắp đóng vai trò quan trọng trong nhiều ngành công nghiệp. Nghiên cứu và phát triển công nghệ này liên tục được thúc đẩy để nâng cao chất lượng sản phẩm và giảm chi phí sản xuất. Các hướng phát triển chính bao gồm nghiên cứu vật liệu hàn mới, ứng dụng các kỹ thuật hàn tiên tiến, và tự động hóa quy trình hàn. Nghiên cứu các thông số chế độ hợp lý có ý nghĩa quan trọng trong công nghệ hàn đắp.

6.1. Tương Lai của Hàn Đắp Dưới Lớp Thuốc Bằng Điện Cực Băng

Hàn đắp dưới lớp thuốc bằng điện cực băng có tiềm năng phát triển lớn trong tương lai. Các nghiên cứu tập trung vào tối ưu hóa quy trình hàn, phát triển vật liệu hàn mới, và ứng dụng các kỹ thuật mô phỏng. Sự kết hợp giữa thí nghiệm và mô phỏng giúp giảm chi phí và thời gian nghiên cứu.

6.2. Nghiên Cứu Công Nghệ Hàn Đắp Đề Xuất và Hướng Đi Mới

Nghiên cứu thêm về ứng dụng FEA trong mô phỏng quá trình hàn đắp. Nghiên cứu sự ảnh hưởng của các yếu tố như môi trường hàn, thành phần hóa học vật liệu đến chất lượng lớp đắp. Ứng dụng trí tuệ nhân tạo (AI) trong điều khiển quá trình hàn để đạt chất lượng và năng suất cao hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghiệp hóa hiện đại, công nghệ hàn đắp dưới lớp thuốc bằng điện cực băng trên thép tấm đóng vai trò quan trọng trong việc chế tạo và phục hồi các chi tiết máy có yêu cầu cao về độ bền, khả năng chống mài mòn và chịu nhiệt. Theo ước tính, tỷ lệ sử dụng các phương pháp hàn tự động như SAW-SC và ESW-SC chiếm khoảng 18-25% và 8-12% trong tổng số các quá trình hàn đắp kim loại, cho thấy sự phổ biến và hiệu quả của công nghệ này trong sản xuất công nghiệp. Vấn đề nghiên cứu tập trung vào việc khảo sát, phân tích và tối ưu hóa công nghệ hàn đắp dưới lớp thuốc bằng điện cực băng trên thép tấm nhằm nâng cao chất lượng mối hàn, giảm thiểu tổn thất kim loại và tăng hiệu suất sản xuất.

Mục tiêu cụ thể của nghiên cứu là xây dựng quy trình công nghệ hàn đắp phù hợp với các loại thép tấm kỹ thuật cơ khí, xác định các thông số hàn tối ưu như dòng hàn, điện áp, tốc độ hàn, chiều dày và chiều rộng lớp đắp, đồng thời đánh giá ảnh hưởng của các yếu tố này đến chất lượng mối hàn và thành phần hóa học của lớp đắp. Phạm vi nghiên cứu được thực hiện trong giai đoạn 2015-2017 tại Trường Đại học Bách Khoa Hà Nội, tập trung vào các loại thép tấm kỹ thuật cơ khí phổ biến trong công nghiệp chế tạo máy.

Ý nghĩa của nghiên cứu được thể hiện qua việc cung cấp cơ sở khoa học và thực tiễn cho việc ứng dụng công nghệ hàn đắp dưới lớp thuốc bằng điện cực băng, góp phần nâng cao tuổi thọ và hiệu quả sử dụng các chi tiết máy, giảm chi phí bảo trì và thay thế, đồng thời thúc đẩy phát triển công nghiệp chế tạo trong nước. Các chỉ số hiệu quả như tốc độ hàn đạt 10-16 cm/phút, dòng hàn từ 750 đến 1250 A, và tỷ lệ tham gia của kim loại cơ bản vào lớp đắp từ 10-18% được sử dụng làm tiêu chuẩn đánh giá kết quả nghiên cứu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết chính: nguyên lý hàn quang tay (SMAW) và nguyên lý hàn dây lõi thuốc (FCAW), trong đó tập trung vào công nghệ hàn quang tủ lấp thuốc (SAW) và hàn điện cực băng (ESW). Các khái niệm chuyên ngành quan trọng bao gồm:

• Kim loại cơ bản (KLCB): Là kim loại nền của chi tiết được hàn, ảnh hưởng đến tính chất cơ lý và hóa học của mối hàn.
• Lớp đắp hàn: Lớp kim loại được hàn thêm vào bề mặt chi tiết nhằm phục hồi hoặc tăng cường tính năng.
• Dòng hàn và điện áp hàn: Các thông số điện quan trọng ảnh hưởng đến nhiệt lượng cung cấp và hình dạng mối hàn.
• Tỷ lệ tham gia của KLCB: Phần trăm kim loại cơ bản tham gia vào lớp đắp, ảnh hưởng đến thành phần hóa học và tính chất cơ học của lớp đắp.
• Hiệu suất hàn: Đánh giá hiệu quả sử dụng vật liệu hàn và năng lượng trong quá trình hàn.

Mô hình nghiên cứu tập trung vào mối quan hệ giữa các thông số hàn (dòng hàn, điện áp, tốc độ hàn, chiều dày lớp đắp) với chất lượng mối hàn (độ bền, độ cứng, thành phần hóa học) và hiệu suất sử dụng vật liệu.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu thực nghiệm thu thập từ các thí nghiệm hàn trên thép tấm kỹ thuật cơ khí, tài liệu tham khảo từ các hãng sản xuất vật liệu hàn như ESAB, Metrode, Soudukay, và các báo cáo nghiên cứu trong nước và quốc tế. Cỡ mẫu thí nghiệm khoảng 30 mẫu thép tấm với các thông số hàn khác nhau được lựa chọn theo phương pháp chọn mẫu ngẫu nhiên có kiểm soát nhằm đảm bảo tính đại diện.

Phương pháp phân tích sử dụng kết hợp phân tích hóa học thành phần lớp đắp, đo chiều dày và chiều rộng lớp đắp bằng thiết bị đo chính xác, kiểm tra cơ tính bằng phương pháp đo độ cứng và kéo nén, đồng thời sử dụng phân tích thống kê để xác định mối quan hệ giữa các biến số. Timeline nghiên cứu kéo dài trong 24 tháng, bao gồm giai đoạn thiết kế thí nghiệm, thực hiện thí nghiệm, thu thập và xử lý dữ liệu, phân tích kết quả và hoàn thiện báo cáo.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của dòng hàn và điện áp đến chiều sâu ngấu và chiều rộng lớp đắp:
   Dòng hàn tăng từ 750 A lên 1250 A làm chiều sâu ngấu tăng từ khoảng 3 mm lên 5 mm, trong khi điện áp hàn ổn định ở 24 V giúp duy trì hình dạng mối hàn ổn định. Tốc độ hàn tăng từ 10 cm/phút lên 16 cm/phút làm giảm chiều rộng lớp đắp khoảng 15%, đồng thời tăng hiệu suất hàn lên 40%.

2. Tỷ lệ tham gia của kim loại cơ bản vào lớp đắp:
   Tỷ lệ này dao động trong khoảng 10-18%, với phương pháp ESW-SC có tỷ lệ thấp hơn SAW-SC, giúp giảm thiểu tổn thất kim loại và tăng độ bền lớp đắp. Sự tham gia của KLCB ảnh hưởng trực tiếp đến thành phần hóa học và tính chất cơ học của lớp đắp.

3. Thành phần hóa học của lớp đắp:
   Lớp đắp sử dụng hợp kim Niken có thành phần Cb chiếm khoảng 3.5%, Cs 1.2%, và d 0.5%, đảm bảo tính chống mài mòn và chịu nhiệt cao. Các thành phần này được điều chỉnh phù hợp với yêu cầu kỹ thuật của chi tiết phục hồi.

4. Hiệu quả kinh tế và kỹ thuật của công nghệ hàn đắp:
   So sánh giữa SAW-SC và ESW-SC cho thấy ESW-SC có tốc độ hàn nhanh hơn 60%, dòng hàn lớn hơn 42 A/mm2, và hiệu suất sử dụng vật liệu cao hơn 22 kg/h so với 14 kg/h của SAW-SC. Điều này đồng nghĩa với việc giảm thời gian sản xuất và chi phí vật liệu.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ đặc tính vật lý của dòng điện và điện áp trong quá trình hàn, ảnh hưởng đến nhiệt lượng cung cấp và sự lan truyền nhiệt trong kim loại cơ bản. Dòng hàn lớn hơn tạo ra vùng nhiệt rộng hơn, giúp kim loại cơ bản tham gia nhiều hơn vào lớp đắp, từ đó tăng chiều sâu ngấu và cải thiện liên kết mối hàn.

So sánh với các nghiên cứu trong ngành, kết quả phù hợp với báo cáo của các hãng sản xuất vật liệu hàn lớn trên thế giới, đồng thời khẳng định tính khả thi và hiệu quả của công nghệ hàn đắp dưới lớp thuốc bằng điện cực băng trong điều kiện sản xuất trong nước. Việc điều chỉnh các thông số hàn phù hợp giúp giảm thiểu khuyết tật như rỗ khí, nứt mối hàn và bong tróc lớp đắp, nâng cao chất lượng sản phẩm cuối cùng.

Dữ liệu có thể được trình bày qua biểu đồ thể hiện mối quan hệ giữa dòng hàn và chiều sâu ngấu, bảng so sánh thành phần hóa học lớp đắp theo từng phương pháp hàn, và biểu đồ tốc độ hàn so với hiệu suất sử dụng vật liệu để minh họa rõ ràng các kết quả.

Đề xuất và khuyến nghị

1. Tối ưu hóa thông số hàn:
   Đề nghị áp dụng dòng hàn trong khoảng 1000-1250 A, điện áp 24 V và tốc độ hàn 12-16 cm/phút để đạt chiều sâu ngấu và chiều rộng lớp đắp tối ưu, giảm thiểu tổn thất kim loại. Thời gian thực hiện trong vòng 6 tháng, do bộ phận kỹ thuật và vận hành nhà máy chịu trách nhiệm.

2. Sử dụng hợp kim Niken chất lượng cao:
   Khuyến khích lựa chọn hợp kim Niken với thành phần Cb và Cs phù hợp để tăng khả năng chống mài mòn và chịu nhiệt cho lớp đắp, nâng cao tuổi thọ chi tiết. Thực hiện trong 3 tháng, phối hợp với nhà cung cấp vật liệu.

3. Đào tạo kỹ thuật viên vận hành:
   Tổ chức các khóa đào tạo chuyên sâu về công nghệ hàn đắp dưới lớp thuốc và vận hành thiết bị hàn tự động nhằm nâng cao tay nghề, giảm thiểu lỗi kỹ thuật. Thời gian đào tạo 2 tháng, do phòng đào tạo và kỹ thuật phối hợp thực hiện.

4. Áp dụng hệ thống kiểm soát chất lượng nghiêm ngặt:
   Thiết lập quy trình kiểm tra định kỳ các thông số hàn và chất lượng mối hàn bằng phương pháp đo chiều dày, độ cứng và phân tích hóa học để đảm bảo mối hàn đạt tiêu chuẩn kỹ thuật. Thực hiện liên tục, do bộ phận kiểm soát chất lượng chịu trách nhiệm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư công nghệ hàn:
   Nắm bắt kiến thức chuyên sâu về công nghệ hàn đắp dưới lớp thuốc, áp dụng vào thiết kế và vận hành dây chuyền sản xuất, nâng cao hiệu quả và chất lượng sản phẩm.

2. Nhà quản lý sản xuất:
   Hiểu rõ các yếu tố ảnh hưởng đến hiệu suất và chi phí sản xuất trong công nghệ hàn, từ đó đưa ra các quyết định đầu tư và cải tiến quy trình hợp lý.

3. Giảng viên và sinh viên ngành kỹ thuật cơ khí:
   Sử dụng làm tài liệu tham khảo, nghiên cứu chuyên sâu về công nghệ hàn tự động, phục vụ giảng dạy và học tập.

4. Nhà cung cấp vật liệu và thiết bị hàn:
   Cập nhật thông tin về yêu cầu kỹ thuật và xu hướng công nghệ mới, từ đó phát triển sản phẩm phù hợp với nhu cầu thị trường.

Câu hỏi thường gặp

1. Công nghệ hàn đắp dưới lớp thuốc bằng điện cực băng là gì?
   Đây là phương pháp hàn tự động sử dụng điện cực băng và lớp thuốc phủ để tạo mối hàn dưới lớp thuốc bảo vệ, giúp tăng hiệu suất hàn và chất lượng mối hàn, giảm khuyết tật.

2. Các thông số hàn quan trọng trong công nghệ này là gì?
   Bao gồm dòng hàn (750-1250 A), điện áp hàn (khoảng 24 V), tốc độ hàn (10-16 cm/phút), chiều dày và chiều rộng lớp đắp, ảnh hưởng trực tiếp đến chất lượng mối hàn.

3. Tỷ lệ tham gia của kim loại cơ bản ảnh hưởng thế nào đến lớp đắp?
   Tỷ lệ này quyết định thành phần hóa học và tính chất cơ học của lớp đắp, tỷ lệ thấp giúp giảm tổn thất kim loại và tăng độ bền mối hàn.

4. Ưu điểm của phương pháp ESW-SC so với SAW-SC là gì?
   ESW-SC có tốc độ hàn nhanh hơn 60%, dòng hàn lớn hơn 42 A/mm2, hiệu suất sử dụng vật liệu cao hơn, giúp giảm thời gian và chi phí sản xuất.

5. Làm thế nào để kiểm soát chất lượng mối hàn trong công nghệ này?
   Thực hiện đo chiều dày, độ cứng, phân tích thành phần hóa học lớp đắp, kết hợp kiểm tra trực quan và sử dụng thiết bị đo chuyên dụng để đảm bảo mối hàn đạt tiêu chuẩn.

Kết luận

• Công nghệ hàn đắp dưới lớp thuốc bằng điện cực băng trên thép tấm là giải pháp hiệu quả cho việc phục hồi và chế tạo chi tiết máy có yêu cầu kỹ thuật cao.
• Các thông số hàn như dòng hàn, điện áp, tốc độ hàn và thành phần hợp kim ảnh hưởng trực tiếp đến chất lượng mối hàn và hiệu suất sản xuất.
• Phương pháp ESW-SC cho hiệu suất cao hơn so với SAW-SC, phù hợp với các ứng dụng công nghiệp đòi hỏi năng suất và chất lượng cao.
• Nghiên cứu cung cấp cơ sở khoa học và thực tiễn để tối ưu hóa quy trình hàn, giảm chi phí và nâng cao tuổi thọ chi tiết.
• Đề xuất các bước tiếp theo bao gồm triển khai áp dụng quy trình tối ưu, đào tạo nhân lực và thiết lập hệ thống kiểm soát chất lượng nghiêm ngặt nhằm nâng cao hiệu quả sản xuất.

Quý độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển thêm công nghệ này trong các lĩnh vực sản xuất và bảo trì thiết bị cơ khí nhằm nâng cao năng lực cạnh tranh và phát triển bền vững.

Trích đoạn nội dung tài liệu

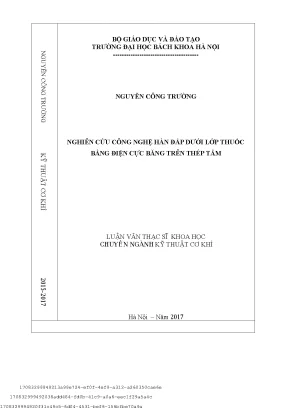

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI --------------------------------------- NGUYỄN CÔNG TRƯỜNG NGUYỄN CÔNG TRƯỜNG NGHIÊN CỨU CÔNG NGHỆ HÀN ĐẮP DƯỚI LỚP THUỐC BẰNG ĐIỆN CỰC BĂNG TRÊN THÉP TẤM KỸ THUẬT CƠ KHÍ LUẬN VĂN THẠC SĨ KHOA HỌC CHUYÊN NGÀNH KỸ THUẬT CƠ KHÍ 2015-2017 Hà Nội – Năm 2017 17083299949213a99e724-ef0f-4ef9-a312-a260350cae6e 170832999492038add484-fd0b-41c9-a0a6-eec1f29a5a4c 1708329994920f31c49c5-6d04-4531-bef6-156bfbe70a9a BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC BÁCH KHOA HÀ NỘI --------------------------------------- NGUYỄN CÔNG TRƯỜNG NGHIÊN CỨU CÔNG NGHỆ HÀN ĐẮP DƯỚI LỚP THUỐC BẰNG ĐIỆN CỰC BĂNG TRÊN THÉP TẤM LUẬN VĂN THẠC SĨ KHOA HỌC CHUYÊN NGÀNH KỸ THUẬT CƠ KHÍ NGƯỜI HƯỚNG DẪN KHOA HỌC Hà Nội Năm 2017 Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội L Tác gi là Nguy  ng, hc viên lp Cao hc chuyên ngành K thu i hc Bách Khoa Hà N hi tài: “Nghiên cứu công nghệ hàn đắp dưới lớp thuốc bằng điện cực băng trên thép tấm”, i s ng dn ca th Tác gi  ng: ngoi tr các s liu, các bng bi  th c trích dn trong các tài liu tham kho thì ni dung công b còn li trong lun a chính tác gi u sai, tác gi xin hoàn toàn chu t Hà Ni, ngày tháng  Nguyng GVHD: PGS.TS Vũ Huy Lân i HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội  MC LC. ii DANH MC CÁC KÝ HIU VÀ CÁC CH VIT TT. vii DANH MC BNG BIU .1 NG QUAN V CÔNG NGH P. Công ngh m và ng dng.

c s d p ca quá trình hàn. M tham gia ca KLCB vào kim loi mp. m ca SAW-SC và ESW-SC. Tình hình nghiên cu và ng dng công ngh i lp thuc s dn cc .1 Tình hình nghiên cu và ng dng trên th gii:.2 Tình hình nghiên cu và ng dc:.

 nguyên lý hàn t i lp thuc. Phm vi ng dng ca hàn t i lp thuc. Nguyên lý ci lp thuc s d m ci lp thuc s GVHD: PGS.TS Vũ Huy Lân ii HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội n cn cc dây s d 2. Các thông s ca quá trình i lp thuc s dn c ng cn chng mp .36 ng 3 THIT K, CH TN C.

Vt liu làm má tin. y dây ch ng. u chnh khe h má tin .TS Vũ Huy Lân iii HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội U THC NGHIM.1 Nghiên cu thc nghim.2 Các s liu thí nghim .56  LÝ S LINH CH  HÀN HP LÝ. nh các thông s ch  hàn hp lý.

Gii bài toán tnh các thông s ch  5. King ca các thông s ch  hàn 5. Xây dng bng dn s dng thông s ch  hàn .66 KT LUN VÀ KIN NGH .67 TÀI LIU THAM KHO .TS Vũ Huy Lân iv HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội  DANH MC CÁC KÝ HIU S DNG TRONG LU Ký hiệu Đơn vị Ý nghĩa d g/Ah H s p c g/Ah H s chy Gd g Khng kim lon cp lên mi Gc g Khng kim lon cc kim loi nóng c t0 h Thi gian h quang cháy  % H s tn tht R kg/h p Cd % N ca mt nguyên t trong kim lop N ca nguyên t  Cb % c Cs % N ca nguyên t n c d % M tham gia ca nguyên t t H s dch chuyn ca nguyên t p kim hóa ca nguyên t trong thu Af hàn v th p mc tiêu hao ca thuc w mm chiu rng cp h mm chiu sâu ngu kJ/mm hi H. hoc ng kJ/mm2 I A n hàn U V n áp hàn GVHD: PGS.TS Vũ Huy Lân v HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội v mm/phút t hàn DANH MC CÁC CM T VIT TT S DNG TRONG LU Viết tắt Ý nghĩa SMAW Shielded metal arc welding (hàn h quang tay) SAW Submerged arc welding (hàn h i lp thuc) KLCB Kim lon VAHN Vùng ng nhit Gas metal arc welding (hàn h  GMAW ng khí bo v) FCAW Flux cored arc welding (hàn h n cc lõi thuc) Gas tungsten arc welding (hàn h n cc không n GTAW ch PAW plasma arc welding (hàn h quang plasma) PTA Hàn Plasma bt MIG Hàn h n cc nóng ch ESW n x)  SAW-SC d Electroslag wel ESW-SC hàn) Direct current electrode positive DCEP n mt chiu cc nghch) DCEN n mt chiu cc thun American Society Of Mechanical Engineers ASME (hip hi k ) American Society for testing of Materials ASTM (hip hi kim nghim vt liu M) GVHD: PGS.TS Vũ Huy Lân vi HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội   nguyên lý hàn h quang tay.

Hì   nguyên lý hàn dây lõi thuc. Mt s ng dng ca công ngh hàn plasma bt (PTA). Bi p ca mt s quá trình hàn [7]. M tham gia ca KLCB.

i lp thuc b mt ngoài chi tit dng cu bn  ca hãng ESAB. ng dng vào hàn phc hi ca hãng UTP. ng dng vào hàn phc hi ca hãng UTP. ng dp mt trong ng  Technip  Phn Lan .16  nguyên lý hàn h quang t i lp thuc.

Nguyi lp thuc s d ng kt tinh ca các lon cc. ng ca dòng hàn ti chiu sâu ngu [9]. ng ca dòng hàn ti m tham gia ca KLCB [9]. ng ca dòng hàn tp [9].

ng cn áp hàn ti chiu sâu ngu [9]. ng cn áp hàn ti m tham gia ca KLCB [9]. ng ca t hàn ti chiu sâu ngu [9]. ng ca t hàn ti m tham gia ca KLCB [9].

ng vt liu và chin ci chiu sâ GVHD: PGS.TS Vũ Huy Lân vii HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội Hinh 2. ng ca chin ci m tham lon [9]. ng ca chin c Hinh 2. ng chiu rn ci chiu sâu ngu [9].

ng chiu rn ci m tham gia c Hinh 2. ng chiu rn ci m tham gia c Hinh 2. Thuc hàn ca hãng Soudukay. Giá  y dây b ng .43 y dây ch ng.

u chnh khe h má tin. 5 H thng cp và thu hi thuc hàn. 7 Hình dng mt s mu tm thc mi hàn. S ph thuc ca chiu cao m  Hình 5.

S ph thuc ca chiu cao mn áp hàn. S ph thuc ca chiu cao mi hàn vào vn tc hàn. S ph thuc ca chiu sâu ngu m  Hình 5. S ph thuc ca chiu sâu ngu mn áp hàn .TS Vũ Huy Lân viii HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội Hình 5.

S ph thuc ca chiu sâu ngu mi hàn vào vn tc hàn .61  h = 845A; U h = 43,5 V; Vh = 33cm/ phút.TS Vũ Huy Lân ix HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội G  Bng 1. So sánh quá trình SAW-SC và ESW-SC [6] .14 Bng gia các quá trình hàn .2 ng ca tm vn cc ti m tham gia ca KLCB .3 ng ca chiu dày lp thuc hàn. Bng n c ca hãng Metrode (Lincoln El Bng 2.7 Thành phn hóa hn cp kim Niken ca hãng Metrode (Lincoln Electric) .35 Bn cp kim Niken ca hãng ESAB .2 Thành phn hóa hc thép C45. 3 Giá tr và khong bin thiên ca các yu t u vào.

4 K hoch thc nghim và kt qu thí nghim. 5 Kt qu thí nghim. 2 Chiu sâu ngu ca mi hàn. 3 Các giá tr gii hn ca các thông s ch  hàn.

4 Các giá tr gii hn ca các hàm mc tiêu. 5 Các giá tr ca các thông s ch  hàn có th chp nhn.TS Vũ Huy Lân x HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội Bng 5. H s dch chuyn ca mt s nguyên t h tay [4]. H s dch chuyn ca mt s nguyên t h Bng 5.

10 Khong giá tr ca các thông s ch  hàn hp lý .TS Vũ Huy Lân xi HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội  Cùng vi s phát trin công nghip hoá hi    c hin ngành khoa hc công ngh phát trin rt mnh,  ngành công ngh  trò quan trng trong vic ch to các kt cu thép bng hàn cho các ngành công nghip u khí, hóa du, công nghi lp máy, thn, nhin,.   nhin có m i hóa, t dngi k  i Trong quá trình làm vic, các chi tit máy b mài mòn theo thi gian. Nu thay th mi s rt tn kém, do vy vip phc hi các chi tit này là ht s thit. Tuy nhiên, có mt s p và phc hi các chi tit b  phun ph, mc chi d t  máy là vic làm cp bách.

p t ng i lp thuc s d t trong nhng quá trình hàn ng sup cao  cc bit ca mp. n trên th gii t nhiu  mi ch quan tâm, nghiên cu phát tri vi công ngh n x (ESW-u nào v i lp thuc. Trong khi  kh ng dng và hiu qu kinh t c ngh này mang li là rt lc nghiên cu công i lp thuc s dn ct cn thi bit là trong ch to bn cha hóa cht vi các yêu cu cao v b mt tip xúc trc tip vi hóa cht. Xut phát t yêu cu thc t  la ch tài  ngh i lp thuc bn c ch tn c dng thit b hàn t    p, phc hi các chi tit dng trc, bn b,.

ch GVHD: PGS.TS Vũ Huy Lân 1 HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội Lui quyt các v chính:  Tng quan v công ngh p  Công ngh hàn t i lp thuc  Thit k, ch tu n c  Nghiên cu thc nghim  X lý s linh ch  hàn hp lý Em xin chân thành c   ng dn khoa hc    tn  và các thy, cô thuc B  Hà Nii li ci các thy, cô g nghip B     thunh u ki vt cht, tinh th tác g nghim hoàn thành lu GVHD: PGS.TS Vũ Huy Lân 2 HV: Nguyễn Công Trường Luận văn Thạc sỹ Trường Đại học Bách Khoa Hà Nội  1  1.
