Tổng quan về giáo trình

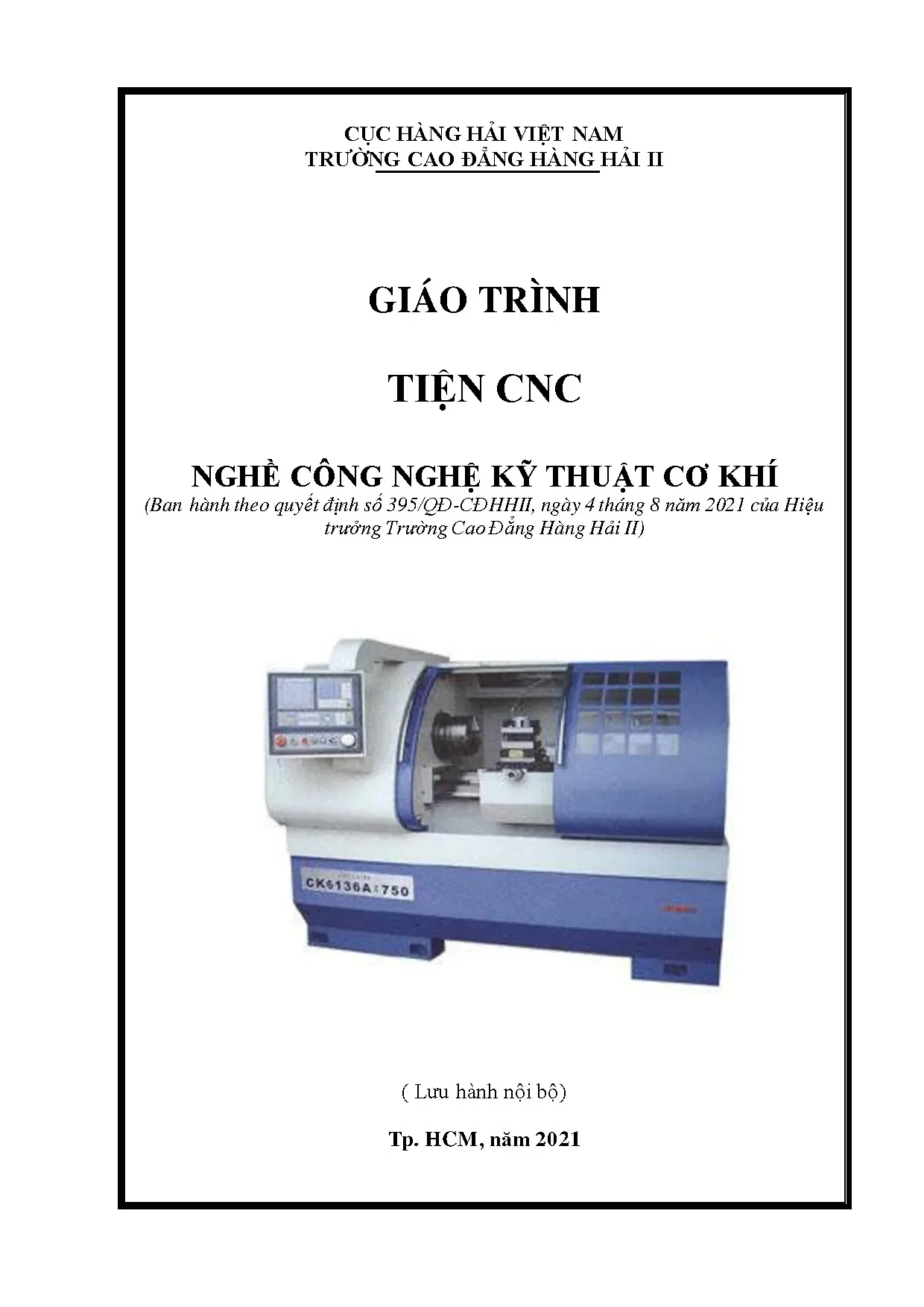

Giáo trình Tiện CNC (Mã mô đun: MĐ36) là tài liệu đào tạo chuyên môn nghề được ban hành theo Quyết định số 395/QĐ-CĐHHII ngày 04 tháng 8 năm 2021 của Hiệu trưởng Trường Cao đẳng Hàng Hải II, lưu hành nội bộ phục vụ cho nghề Công nghệ Kỹ thuật Cơ khí và Cắt gọt kim loại. Trong khung chương trình đào tạo, MĐ36 là mô đun chuyên môn mang tính bước ngoặt, đánh dấu giai đoạn sinh viên bắt đầu chuyển tiếp từ kỹ năng gia công cơ khí truyền thống sang giai đoạn nâng cao kỹ năng nghề trên máy công cụ điều khiển số.

Về chuẩn đầu ra (Learning Outcomes), giáo trình trang bị cho người học năng lực:

  • Phân tích và so sánh các đặc tính động học, công nghệ giữa máy tiện vạn năng và máy tiện CNC.
  • Lập chương trình gia công hoàn chỉnh trên phần mềm điều khiển theo tiêu chuẩn ISO/hệ FANUC.
  • Đọc, kiểm tra, sửa đổi và bổ sung các mã lệnh cho phù hợp từ tệp chương trình NC xuất ra bởi các phần mềm CAD/CAM.
  • Cài đặt chính xác các thông số gốc phôi, giá trị bù kích thước hình học dao và bán kính mũi dao.
  • Vận hành thành thạo máy tiện CNC để gia công các dạng bề mặt: tiện mặt đầu, tiện trụ trơn, tiện trụ bậc, tiện côn, tiện rãnh, cắt đứt, khoan lỗ, tiện lỗ, khoét lỗ, tiện trục dài, tiện ren đúng quy trình; đảm bảo sản phẩm đạt cấp chính xác dung sai 8–6, độ nhám bề mặt cấp 7–10, tuân thủ an toàn lao động.
  • Phân tích nguyên nhân sai hỏng, đưa ra biện pháp khắc phục sai số kích thước và hình học.

Cấu trúc tài liệu được thiết kế theo tỷ trọng thực hành chuyên sâu với tổng quỹ thời gian 75 giờ (Lý thuyết: 6 giờ, Thực hành: 66 giờ, Kiểm tra: 3 giờ). Điểm đặc sắc của giáo trình là tính thực tế hóa thông qua việc tích hợp trực tiếp bảng mã lệnh điều khiển số FANUC, các thông số kỹ thuật công nghiệp của dòng máy mẫu SSCK20A, cùng hệ thống bài tập gia công chi tiết điển hình.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học chính với tiến trình logic từ trang bị nền tảng thiết bị, phương pháp lập trình mã lệnh, kỹ thuật thao tác vận hành cho đến thực hành gia công chi tiết phức hợp:

  • Bài 1: Giới thiệu chung về máy tiện CNC (Mã bài: MĐ36.1 - 2 giờ Lý thuyết): Trình bày lịch sử phát triển của kỹ thuật NC/CNC từ các ứng dụng quân sự, hàng không vũ trụ với bộ vi xử lý từ 4-bit, 8-bit đến 32-bit; mạng liên thông DNC (Direct Numerical Control) và hệ thống sản xuất tích hợp máy tính CIM (Computer Integrated Manufacturing). Phân tích cấu tạo máy tiện CNC gồm: ụ đứng (trục chính dẫn động bằng động cơ AC/DC điều khiển vô cấp, mâm cặp thủy lực/khí nén quay tới 8000 vòng/phút), hệ thống truyền động chạy dao vít me đai ốc bi độc lập các trục X-Z, đài gá dao Rơ-vôn-ve (10–12 vị trí) và ổ chứa dao, ụ động, bảng điều khiển màn hình CRT (các phím chức năng ADDRESS, NUMERIC, INPUT, CANCEL, chế độ EDITION, MEMORY, MDI). Khảo sát đặc tính kỹ thuật máy tiện CNC SSCK20A và quy trình lắp đặt móng máy, chế độ bảo dưỡng định kỳ (tra 10 giọt dầu/ngày tại ụ động, vệ sinh sau mỗi giờ làm việc).
  • Bài 2: Lập trình tiện CNC (Mã bài: MĐ36.2 - 23 giờ: 3 giờ Lý thuyết, 18 giờ Thực hành, 2 giờ Kiểm tra): Cung cấp cấu trúc chương trình NC chuẩn 3 phần (Đầu - Thân - Cuối chương trình), quy tắc cú pháp câu lệnh (N, G, X/Z/U/W, F, S, T, M, dấu ;). Trình bày hệ thống mã lệnh hình học tiêu chuẩn FANUC: lệnh định vị dao nhanh G00, nội suy đường thẳng G01, nội suy cung tròn G02/G03 (theo bán kính R hoặc véc-tơ tâm I, K), lệnh trễ G04 (theo G98/G99), lệnh về gốc máy G28, thiết lập giới hạn tốc độ trục chính G50, hệ tọa độ tuyệt đối G90 và tương đối G91, điều khiển vận tốc cắt không đổi G96 và tốc độ vòng không đổi G97, lượng tiến dao G98 (mm/phút) và G99 (mm/vòng), bù bán kính mũi dao G40/G41/G42. Hướng dẫn chi tiết nhóm lệnh chu trình: chu trình tiện trụ ngoài G90, chu trình tiện thô ngắt phoi G74/G75, chu trình khoan G83, chu trình cắt ren G92/G76 cùng hệ thống mã phụ M (M00, M01, M02, M03, M04, M05, M08, M09, M17, M18, M23, M24, M30, M98, M99).
  • Bài 3: Vận hành máy tiện CNC (5 giờ: 1 giờ Lý thuyết, 4 giờ Thực hành): Trang bị quy trình thiết lập điểm gốc phôi, nhập dữ liệu hiệu chỉnh dao (Tool Offset), thao tác bảng điều khiển, kiểm tra chương trình ở chế độ chạy từng câu lệnh (Single Block) và chạy không tải (Dry Run).
  • Bài 4: Gia công tiện CNC (45 giờ: 44 giờ Thực hành, 1 giờ Kiểm tra): Trọng tâm rèn luyện kỹ năng thực hành trực tiếp trên máy; thực hiện gia công các chi tiết có biên dạng phức tạp kết hợp tiện mặt đầu, tiện trụ trơn, trụ bậc, tiện côn, tiện ren, cắt rãnh, khoan và khoét lỗ.
MĐ36.1: Giới thiệu chung & Cấu tạo máy tiện CNC
MĐ36.2: Quy tắc cú pháp & Lập trình mã G/M (FANUC)
Bài 3: Thiết lập phôi/dao & Thao tác vận hành máy
Bài 4: Gia công thực hành chi tiết cơ khí đạt cấp 8-6, Ra 7-10

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý khoa học và công nghệ chế tạo máy:

  • Lý thuyết điều khiển số: Bản chất số hóa các tín hiệu dịch chuyển hình học và các hàm công nghệ bằng mã nhị nguyên, phân biệt điều khiển vòng hở và điều khiển mạch khép kín có đường phản hồi từ động cơ/trục chính về CPU.
  • Động học cắt gọt và toán học nội suy: Cơ chế nội suy đường thẳng, nội suy cung tròn dựa trên quan hệ giữa các trục độc lập; nguyên lý duy trì tốc độ cắt bề mặt không đổi $V_c$ (G96) phụ thuộc vào sự biến đổi đường kính gia công ($V = \frac{\pi \cdot D \cdot n}{1000}$) và yêu cầu khống chế số vòng quay cực đại thông qua $G50\ S...$ nhằm triệt tiêu lực ly tâm nguy hiểm khi dao tiến gần tâm phôi.
  • Nguyên lý bù sai số hình học dụng cụ: Phân tích bán kính đỉnh dao thực tế ($r$) tạo ra sai số biên dạng khi gia công bề mặt côn hoặc cung tròn, từ đó xác lập phương pháp lập trình bù bán kính mũi dao trái G41, bù phải G42 và hủy bù G40.

Kỹ năng phát triển

Tài liệu hướng đến hoàn thiện ba nhóm năng lực kỹ thuật:

  • Kỹ năng kỹ thuật (Technical skills): Soạn thảo mã nguồn NC thủ công; tính toán chính xác tọa độ theo phương thức tuyệt đối ($X, Z$) hoặc gia số tương đối ($U, W$); xác định chế độ cắt tối ưu cho thép 45 bằng dao chip hợp kim và dao cầu (theo công thức bước tiến $F1 = S \cdot n \cdot 0.5$).
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu bản vẽ chế tạo; phân tích đường chuyển dao nhằm tối ưu hóa hành trình chạy không cắt; rà soát lỗi xung đột cú pháp (như trường hợp $R(2) > P$ trong chu trình G74/G75 gây lỗi điều khiển); nhận diện lỗi vận hành nguy hiểm khi lập trình điểm gốc máy (như viết nhầm $G28\ X0\ Z0$ khiến dao đâm xuyên qua gốc tọa độ chi tiết thay vì cú pháp an toàn $G28\ U0\ W0$).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Gá đặt, cân chỉnh phôi trên mâm cặp tự định tâm thủy lực; khai báo giá trị Offset dao trên giao diện màn hình CRT; thiết lập bước ren, chiều sâu cắt từng lớp cho chu trình G92/G76; gia công đạt cấp chính xác kích thước cấp 8–6 và độ nhám bề mặt cấp 7–10.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm thực hành - tích hợp (Competency-Based Training), phân bổ 88% tổng quỹ thời gian (66/75 giờ) cho hoạt động luyện tập tại xưởng máy. Quy trình đào tạo chuyển đổi từ trực quan hóa lý thuyết cấu tạo sang mô phỏng thuật toán lập trình, sau đó thực hành thao tác máy thực tế.

Hệ thống bài tập trong giáo trình gắn liền với các bản vẽ chi tiết gia công điển hình:

  • Bài tập lập trình đường dẫn dao sử dụng phối hợp G00 và G01 từ điểm (0) qua các điểm (1) đến (10).
  • Bài tập gia công cung tròn nối tiếp sử dụng tham số bán kính $R=4\text{ mm}$, $R=5\text{ mm}$ hoặc tham số tọa độ tâm $I, K$ xác định theo quy tắc góc phần tư.
  • Bài tập lập trình chu trình cắt rãnh/khoan ngắt phoi G74, G75 với các tham số chiều dày lát cắt ($P$), chiều dài đoạn ngắt phoi ($Q$), lượng dao lùi ($R$).
  • Bài tập tiện ren theo chu trình khép kín G92, phân biệt trường hợp ren có rãnh thoát dao ($M21$) và ren cạn dần ở cuối bước ren ($M22$).
       Cấu trúc phân bổ thời lượng Mô đun MĐ36 (75 giờ)

Phương pháp đánh giá kết hợp:

  • Đánh giá quá trình: Kiểm tra định kỳ 3 giờ bao gồm bài kiểm tra lý thuyết lập trình mã G/M và bài kiểm tra thao tác thiết lập máy an toàn.
  • Đánh giá kết thúc: Nghiệm thu trực tiếp sản phẩm gia công cơ khí bằng dụng cụ đo kiểm chuyên dụng (panme, thước cặp, dưỡng đo ren, máy đo độ nhám), đối chiếu theo chuẩn dung sai cấp 8–6 và độ nhám Ra cấp 7–10.

Hướng dẫn tự học đối với sinh viên:

  • Rèn luyện tính cẩn thận trong việc ghi dấu chấm thập phân (.) sau giá trị kích thước hình học nguyên (hệ điều khiển FANUC mặc định hiểu các giá trị không có dấu chấm là đơn vị micromet, ví dụ X10 tương đương $10\ \mu\text{m} = 0.01\text{ mm}$, trong khi X10. tương đương $10\text{ mm}$).
  • Thực hiện kiểm tra chương trình gia công từng dòng ở chế độ Single Block kết hợp chạy không tải trước khi mở hệ thống tưới nguội M08 và gia công cắt gọt thật.

Điểm nổi bật và cập nhật

  • Chuẩn hóa ngôn ngữ lập trình quốc tế: Giáo trình xây dựng toàn bộ bài giảng dựa trên cú pháp mã G tiêu chuẩn quốc tế ISO tương thích hoàn toàn với hệ điều khiển FANUC – hệ điều khiển phổ biến nhất trong các dây chuyền gia công cơ khí hiện nay.
  • Khả năng kết nối CAD/CAM hiện đại: Giáo trình đặt ra mục tiêu giúp người học không chỉ lập trình thủ công mà còn có năng lực đọc, phân tích, sửa lỗi và bổ sung các câu lệnh từ tệp mã NC xuất tự động từ phần mềm CAD/CAM, giúp người học thích ứng với các dây chuyền sản xuất tự động.
  • Dữ liệu kỹ thuật sát thực tế công nghiệp: Toàn bộ thông số máy mẫu SSCK20A (công suất, kích thước phôi, tốc độ trục chính 45–4000 vòng/phút, hành trình $X=170\text{ mm}$, $Z=660\text{ mm}$), bảng tra tốc độ cắt và bảng thông số dao cầu theo bán kính từ $R1.15$ đến $R6$ được trích xuất từ dữ liệu gia công thực tế với vật liệu thép kết cấu 45.
  • Mở rộng kiến thức về tự động hóa nhà máy: Tài liệu giới thiệu nền tảng điều khiển máy tính trung tâm DNC, hệ thống sản xuất tích hợp CIM và xưởng sản xuất linh hoạt có robot cấp phôi tự động, giúp người học định hình bức tranh toàn cảnh về nền sản xuất cơ khí số hóa.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho sinh viên trình độ cao đẳng, đại học thực hành thuộc ngành Công nghệ Kỹ thuật Cơ khí, nghề Cắt gọt kim loại, Chế tạo máy trong giai đoạn bước vào các mô đun chuyên ngành nâng cao.
  • Kiến thức điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành 16 môn học và mô đun nền tảng kỹ thuật trước đó, bao gồm:
    • Khối môn học kỹ thuật cơ sở: MH07, MH08, MH09, MH10, MH11, MH12, MH15, MH19 (Vẽ kỹ thuật, Cơ lý thuyết, Sức bền vật liệu, Dung sai và đo lường kỹ thuật, Vật liệu học cơ khí, An toàn lao động).
    • Khối mô đun thực hành nghề cơ bản: MĐ17, MĐ22, MĐ23, MĐ25, MĐ29, MĐ30, MĐ31, MĐ37 (Kỹ thuật nguội, Tiện vạn năng mặt đầu - trụ trơn - trụ bậc - côn - ren - rãnh).
  • Giảng viên chuyên ngành: Sử dụng làm đề cương bài giảng khung, tài liệu hướng dẫn chuẩn bị thiết bị xưởng, phân bổ tiến độ giảng dạy 75 giờ và xây dựng barem chấm điểm sản phẩm gia công cơ khí.
  • Kỹ thuật viên tại doanh nghiệp: Tài liệu dùng làm sổ tay tra cứu nhanh cấu trúc các chu trình tiện phức hợp (G71, G72, G74, G75, G76, G90, G92) và bảng mã phụ M trong quá trình vận hành máy tiện CNC hệ FANUC.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được thiết kế chuyên biệt cho học sinh, sinh viên và kỹ thuật viên ngành Công nghệ Kỹ thuật Cơ khí, nghề Cắt gọt kim loại cần tiếp cận hệ thống kiến thức từ cơ bản đến chuyên sâu về lập trình và vận hành máy tiện CNC hệ điều khiển FANUC.

2. Người học cần đáp ứng các điều kiện tiên quyết nào trước khi học giáo trình này?

Học viên phải hoàn thành hệ thống 16 môn học/mô đun nền tảng (từ MH07 đến MĐ31), nắm vững kỹ năng đọc bản vẽ cơ khí, am hiểu dung sai đo lường, đặc tính vật liệu và đã có kỹ năng gia công tiện cơ bản trên máy tiện vạn năng.

3. Điểm khác biệt cốt lõi giữa máy tiện vạn năng và máy tiện CNC được nêu trong giáo trình là gì?

Máy tiện vạn năng phụ thuộc hoàn toàn vào trình độ thao tác thủ công của thợ tiện; trong khi máy tiện CNC chuyển động tự động hóa theo chương trình số hóa định sẵn, đảm bảo độ lặp lại kích thước với sai lệch $< 0.001\text{ mm}$, cho phép tập trung nhiều nguyên công trong một lần gá và tối ưu hóa thời gian phụ.

4. Quy tắc an toàn bắt buộc khi lập trình lệnh hồi gốc máy G28 là gì?

Để đưa dao về gốc máy an toàn, người lập trình phải dùng tọa độ tương đối $G28\ U0\ W0$. Không được lập trình $G28\ X0\ Z0$ vì câu lệnh này sẽ điều khiển dao chạy cắt qua điểm gốc tọa độ chi tiết gia công ($X=0, Z=0$) trước khi về gốc máy, dẫn đến nguy cơ va chạm nghiêm trọng gây vỡ dao và hỏng phôi.

5. Giáo trình cung cấp những bảng tra cứu kỹ thuật tiêu chuẩn nào?

Tài liệu tích hợp đầy đủ:

  • Bảng chức năng mã lệnh hình học G-code hệ FANUC (G00 đến G99).
  • Bảng chức năng phụ M-code (M00 đến M99).
  • Bảng chế độ cắt trục chính ($S$) và bước tiến ($F$) đối với dao cầu theo các dải bán kính từ $R1.15$ đến $R6$ trên vật liệu thép 45.
  • Bảng thông số chiều sâu lát cắt ren nhiều lớp theo bước ren $P$.

Kết luận

Giáo trình Tiện CNC (Mã mô đun: MĐ36) của Trường Cao đẳng Hàng Hải II là tài liệu đào tạo có tính quy chuẩn cao, định hình lộ trình học tập gắn liền với chuẩn công nghệ gia công điều khiển số FANUC/ISO. Bằng việc phân bổ thời lượng thực hành lên tới 66/75 giờ, tài liệu giúp người học từng bước xây dựng năng lực lập trình mã G/M, hiệu chỉnh mã NC từ phần mềm CAD/CAM, thiết lập dao-phôi và làm chủ kỹ thuật vận hành máy để gia công các chi tiết đạt cấp chính xác 8–6 cùng độ nhám bề mặt cấp 7–10. Tài liệu là cầu nối giữa lý thuyết cắt gọt kim loại và thực tiễn chế tạo cơ khí hiện đại.
