I. Tổng quan giáo trình thực hành hàn cơ bản ngành công nghệ ô tô

Giáo trình thực hành hàn cơ bản ngành công nghệ ô tô do Cao đẳng Công nghiệp Hải Phòng biên soạn cung cấp kiến thức nền tảng về kỹ thuật hàn ứng dụng trong sửa chữa ô tô. Nội dung bao gồm ba phương pháp chính: hàn điện hồ quang, hàn hơi và hàn thiếc, được thiết kế theo mô-đun đào tạo nghề tiêu chuẩn. Giáo trình giúp học viên nắm vững nguyên lý hoạt động, trang thiết bị, kỹ thuật vận hành và an toàn lao động khi hàn. Tài liệu được xây dựng dựa trên chương trình đào tạo nghề công nghệ ô tô cấp cao đẳng, đảm bảo tính thực tiễn và cập nhật công nghệ. Mục tiêu hướng tới trang bị kỹ năng thực hành hàn cơ bản, phục vụ trực tiếp nhu cầu sửa chữa chi tiết ô tô trong sản xuất và dịch vụ.

1.1. Nội dung và cấu trúc giáo trình

Giáo trình gồm 3 bài học chính với thời lượng 45 giờ đào tạo, phân bổ 9 giờ lý thuyết và 34 giờ thực hành. Bài 1 về hàn điện hồ quang giới thiệu cấu tạo máy hàn, kỹ thuật hàn giáp mối, hàn góc và các chế độ hàn phù hợp. Bài 2 hướng dẫn hàn hơi với nguyên lý hoạt động của ngọn lửa hàn, kỹ thuật hàn thép mỏng và hợp kim. Bài 3 tập trung vào hàn thiếc, bao gồm kỹ thuật hàn mềm, hàn cứng và xử lý mối hàn. Mỗi bài học đều có mục tiêu cụ thể, hướng dẫn thực hành chi tiết và bài kiểm tra đánh giá.

1.2. Vai trò trong đào tạo nghề công nghệ ô tô

Mô-đun thực hành hàn cơ bản giữ vai trò quan trọng trong chương trình đào tạo nghề công nghệ ô tô tại Cao đẳng Công nghiệp Hải Phòng. Nó cung cấp nền tảng kỹ thuật để học viên thực hiện sửa chữa khung gầm, thân vỏ xe và các chi tiết kim loại. Giáo trình được xây dựng sau khi phân tích nhu cầu thực tế ngành công nghiệp ô tô, đảm bảo đáp ứng tiêu chuẩn kỹ thuật và an toàn lao động. Nội dung giáo trình cũng tích hợp các quy trình hàn tiên tiến, phù hợp với điều kiện sản xuất trong nước.

II. Phân tích nhu cầu đào tạo kỹ thuật hàn trong ngành ô tô

Ngành công nghiệp ô tô tại Việt Nam đang phát triển nhanh chóng, kéo theo nhu cầu lớn về nhân lực kỹ thuật hàn có chuyên môn. Các doanh nghiệp sản xuất và sửa chữa ô tô yêu cầu kỹ thuật viên thành thạo các phương pháp hàn điện, hàn hơi và hàn thiếc để đảm bảo chất lượng mối hàn. Giáo trình thực hành hàn cơ bản ngành công nghệ ô tô được thiết kế nhằm đáp ứng chuẩn đầu ra kỹ năng nghề, giúp học viên tự tin vận hành thiết bị hàn và xử lý các tình huống thực tế. Việc đào tạo hàn cơ bản cũng góp phần nâng cao năng suất lao động, giảm thiểu lỗi kỹ thuật trong sản xuất. Đây là giải pháp quan trọng để nâng cao chất lượng nguồn nhân lực ngành ô tô tại Hải Phòng nói riêng và cả nước nói chung.

2.1. Thách thức trong đào tạo kỹ thuật hàn

Một trong những thách thức lớn trong đào tạo kỹ thuật hàn là sự đa dạng về vật liệu và yêu cầu kỹ thuật của ngành ô tô. Học viên cần làm quen với nhiều loại kim loại khác nhau như thép carbon, thép không gỉ, hợp kim nhôm. Giáo trình tại Cao đẳng Công nghiệp Hải Phòng giải quyết thách thức này bằng cách cung cấp bài tập thực hành đa dạng, kết hợp lý thuyết với mô phỏng tình huống thực tế. Ngoài ra, việc cập nhật công nghệ hàn mới như hàn MIG/MAG cũng được tích hợp vào chương trình đào tạo.

2.2. Yêu cầu kỹ thuật trong sửa chữa ô tô

Kỹ thuật hàn trong sửa chữa ô tô đòi hỏi độ chính xác cao do liên quan đến an toàn vận hành. Giáo trình nhấn mạnh các tiêu chuẩn kỹ thuật như độ bền mối hàn, khả năng chống ăn mòn và độ thẩm mỹ. Học viên được đào tạo cách lựa chọn phương pháp hàn phù hợp với từng loại vật liệu, ví dụ hàn hơi cho chi tiết mỏng hoặc hàn điện cho mối hàn chịu lực. Giáo trình cũng cung cấp hướng dẫn chi tiết về kiểm tra chất lượng mối hàn, đảm bảo tuân thủ các quy định an toàn lao động theo tiêu chuẩn quốc tế.

III. Phương pháp đào tạo thực hành hàn hiệu quả

Phương pháp đào tạo trong giáo trình thực hành hàn cơ bản ngành công nghệ ô tô tại Cao đẳng Công nghiệp Hải Phòng kết hợp giữa lý thuyết chuyên sâu và thực hành trực tiếp. Học viên được hướng dẫn vận hành thiết bị hàn điện, hàn hơi và hàn thiếc dưới sự giám sát của giảng viên. Giáo trình sử dụng phương pháp dạy học theo dự án, yêu cầu học viên hoàn thành các bài tập hàn trên các mẫu vật liệu ô tô thực tế. Hệ thống đánh giá được thiết kế theo tiêu chuẩn nghề, bao gồm kiểm tra lý thuyết, đánh giá kỹ năng thực hành và bài tập nhóm. Điểm đặc biệt là giáo trình tích hợp các tình huống hỏng hóc thực tế, giúp học viên phát triển khả năng xử lý sự cố.

3.1. Kỹ thuật hàn điện hồ quang

Hàn điện hồ quang là phương pháp phổ biến nhất trong sửa chữa ô tô do khả năng hàn các chi tiết dày và cứng. Giáo trình hướng dẫn học viên lựa chọn điện cực phù hợp, điều chỉnh dòng điện hàn và kỹ thuật di chuyển mỏ hàn. Học viên được thực hành hàn giáp mối, hàn góc và hàn trên các vị trí khó như hàn ngược. Giáo trình cũng cung cấp hướng dẫn an toàn khi sử dụng máy hàn điện, bao gồm sử dụng thiết bị bảo hộ cá nhân và phòng chống cháy nổ.

3.2. Kỹ thuật hàn hơi và hàn thiếc

Hàn hơi sử dụng ngọn lửa khí cháy để nung nóng vật liệu, thích hợp cho hàn các chi tiết mỏng như vỏ xe ô tô. Giáo trình giới thiệu cách điều chỉnh tỷ lệ khí axetylen và oxy, kỹ thuật hàn đường thẳng và hàn cong. Đối với hàn thiếc, học viên được đào tạo hai phương pháp chính: hàn mềm bằng chất hàn có axit hoặc không axit, và hàn cứng cho các mối hàn chịu tải trọng cao. Giáo trình nhấn mạnh tầm quan trọng của việc chuẩn bị bề mặt vật liệu trước khi hàn và kiểm tra chất lượng mối hàn sau khi hoàn thành.

IV. Kết luận và ứng dụng giáo trình trong thực tế

Giáo trình thực hành hàn cơ bản ngành công nghệ ô tô tại Cao đẳng Công nghiệp Hải Phòng đóng vai trò quan trọng trong việc đào tạo nguồn nhân lực kỹ thuật chất lượng cao cho ngành công nghiệp ô tô. Sau khi hoàn thành chương trình, học viên có đủ kiến thức và kỹ năng để vận hành thiết bị hàn, lựa chọn phương pháp hàn phù hợp và đảm bảo an toàn lao động. Giáo trình cũng góp phần nâng cao năng lực cạnh tranh của sinh viên khi ra trường, đáp ứng nhu cầu tuyển dụng của các doanh nghiệp sản xuất và sửa chữa ô tô. Việc áp dụng giáo trình này trong đào tạo không chỉ giúp học viên nắm vững kỹ thuật hàn mà còn phát triển tư duy giải quyết vấn đề trong sản xuất công nghiệp.

4.1. Đánh giá hiệu quả đào tạo

Hiệu quả của giáo trình được thể hiện qua tỷ lệ học viên đạt chuẩn đầu ra kỹ năng nghề sau đào tạo. Theo thống kê từ Cao đẳng Công nghiệp Hải Phòng, 90% học viên hoàn thành chương trình có thể vận hành thành thạo thiết bị hàn và đạt tiêu chuẩn kỹ thuật. Giáo trình cũng được doanh nghiệp đánh giá cao về tính thực tiễn, đặc biệt trong lĩnh vực sửa chữa ô tô. Các học viên sau khi tốt nghiệp có thể tự tin ứng tuyển vào các vị trí kỹ thuật viên hàn tại các nhà máy sản xuất ô tô hoặc trung tâm dịch vụ.

4.2. Định hướng phát triển giáo trình

Trong tương lai, giáo trình sẽ được cập nhật bổ sung các công nghệ hàn tiên tiến như hàn laser, hàn robot nhằm đáp ứng xu hướng công nghiệp 4.0. Ngoài ra, giáo trình cũng sẽ tích hợp các bài học về quản lý chất lượng mối hàn và ứng dụng phần mềm mô phỏng trong đào tạo. Việc hợp tác với doanh nghiệp trong quá trình xây dựng giáo trình sẽ đảm bảo nội dung luôn phù hợp với nhu cầu thực tế sản xuất. Đây là hướng đi quan trọng để nâng cao chất lượng đào tạo nghề tại Hải Phòng.

Trích đoạn nội dung tài liệu

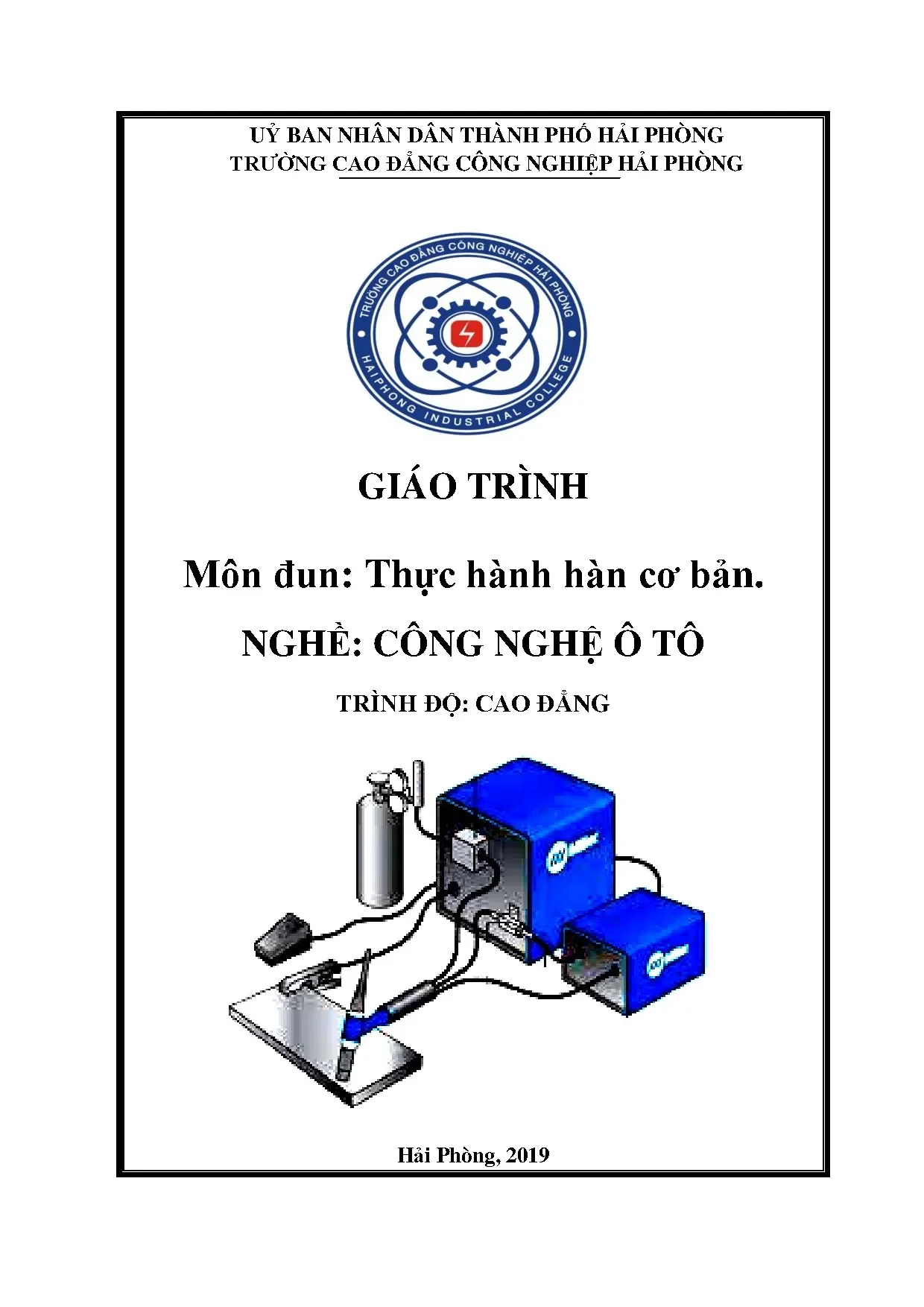

UỶ BAN NHÂN DÂN THÀNH PHỐ HẢI PHÒNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÒNG GIÁO TRÌNH Môn đun: Thực hành hàn cơ bản. NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ: CAO ĐẲNG Hải Phòng, 2019 1 LỜI GIỚI THIỆU Trong những năm qua, dạy nghề đã có những bước tiến vượt bậc cả về số lượng và chất lượng, nhằm thực hiện nhiệm vụ đào tạo nguồn nhân lực kỹ thuật trực tiếp đáp ứng nhu cầu xã hội. Cùng với sự phát triển của khoa học công nghệ trên thế giới, lĩnh vực cơ khí chế tạo nói chung và ngành Hàn ở Việt Nam nói riêng đã có những bước phát triển đáng kể. Chương trình nghề hàn đã được xây dựng trên cơ sở phân tích nghề, phần kỹ thuật nghề được kết cấu theo các môđun.

Để tạo điều kiện thuận lợi cho các cơ sở dạy nghề trong quá trình thực hiện, việc biên soạn giáo trình kỹ thuật nghề theo theo các môđun đào tạo nghề là cấp thiết hiện nay. Với mong muốn đó giáo trình được biên soạn, nội dung giáo trình bao gồm bốn bài: Bài 1. Mặc dù đã rất cố gắng nhưng chắc chắn không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn. Xin chân thành cảm ơn! Tổ bộ môn 2 MỤC LỤC TT TÊN ĐỀ MỤC TRANG 1 Lời giới thiệu.

47 6 Tài liệu tham khảo. 58 3 TÊN MÔ ĐUN: THỰC HÀNH HÀN CƠ BẢN Mã mô đun: MĐ 18. Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Vị trí của mô đun: mô đun được bố trí giảng dạy sau các môn học/mô đun: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH13, MH 14, MH 15, MH 16, MĐ 18, MĐ 19. - Tính chất của mô đun: là mô đun kỹ thuật cơ sở.

- Ý nghĩa: giúp người học có thể chọn và sử dụng các phương pháp hàn phù hợp khi để sửa chữa các chi tiết, bộ phận trong thực tế, đảm bảo các yêu cầu kỹ thuật và an toàn lao động. - Vai trò: cung cấp một phần kiến thức, kỹ năng nghề, nghề công nghệ ô tô. Mục tiêu của mô đun: - Trình bày được khái niệm về hàn điện, hàn hơi và hàn thiếc. - Kể tên được các thiết bị phụ trợ, các kỹ thuật hàn và các chế độ khi hàn điện, hàn hơi và hàn thiếc.

- ử dụng thành thạo các dụng cụ liên quan đến công việc hàn điện, hàn hơi và hàn thiếc. - ận hành máy hàn, di chuyển mỏ hàn đúng trình tự, đảm bảo yêu cầu kỹ thuật và an toàn. - Thực hiện được kỹ năng hàn điện, hàn hơi và hàn thiếc. - Chấp hành đúng qui trình, qui phạm trong Thực hành hàn cơ bản.

- Rèn luyện tính kỷ luật, cẩn thận, tỷ mỉ của học viên. Nội dung tổng quát và phân phối thời gian: Thời gian (giờ) Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra 1 Hàn điện hồ quang. 15 3 12 2 Hàn hơi 15 3 11 1 3 Hàn thiếc 15 3 11 1 Tổng cộng 45 9 34 2 4 BÀI 1. Mã bài: MĐ 20 - 01 Giới thiệu: Hàn điện là một trong các phương pháp hàn được sử dụng rộng rãi trong thực tế, các kiến thức cơ bản về hàn điện của bài học sẽ giúp người học tự tin hơn khi thực hiện hàn các mối hàn điện.

Việc nhận biết, vận hành thiết bị và chọn được các chế độ tối ưu khi hàn điện sẽ được giới thiệu trong bài học này, qua đó giúp người học có được các kỹ năng cơ bản khi thực hiện các công việc (hàn) sửa chữa chi tiết hư hỏng của xe ô tô. Mục tiêu: -Trình bày được khái niệm cơ bản về hàn điện. - Chọn que hàn, chế độ hàn và phương pháp di chuyển que hàn. - ận hành máy hàn đúng trình tự, yêu cầu kỹ thuật và đảm bảo an toàn.

- Có được kỹ năng cơ bản về hàn tiếp mối, hàn đắp và cắt kim loại để hỗ trợ cho quá trình sửa chữa phần cơ khí ôtô. - Chấp hành đúng qui trình, qui phạm trong thực hành Hàn cơ bản. Nội dung chính: 1.1 KHÁI NIỆM VỀ HÀN ĐIỆN HỒ QUANG. Mục tiêu: Trình bày được công dụng của nghề hàn, thực chất của quá trình hàn và khái niệm về hồ quang.1 Thực chất của quá trình hàn.

Hàn là quá trình nối liền hai hay nhiều chi tiết dưới tác dụng của nguồn nhiệt nung nóng kim loại đến trạng thái nóng chảy hoặc trạng thái dẻo, lợi dụng khả năng thẩm thấu của kim loại, dưới tác dung của ngoại lực thì ta sẽ thu được mối hàn.2 Công dụng của nghề hàn. Có hai công dụng chính. - Dùng để chế tạo các chi tiết mới bằng kim loại như nồi hơi, bình chứa và tàu bè các loại. - Dùng để sửa chữa các chi tiết bằng kim loại trong quá trình làm việc bị mài mòn, nứt vỡ hoặc bị gẫy như cổ trục bánh răng, .3 Khái niệm về hồ quang: Hồ quang là sự phóng điện mạnh và bền trong khoảng không khí giữa hai điện cực; đặc điểm của hồ quang là phát ra ánh sáng cực mạnh và toả ra nguồn nhiệt lớn (điện năng biến thành nhiệt năng và quang năng).

Hồ quang hàn là hồ quang điện có thể dùng để hàn được, tuy nhiên để hồ quang điện có thể hàn được phải đảm bảo các điều kiện: 5 - Chiều dài cột hồ quang từ 2  7 mm. - Hiệu điện thế cột hồ quang 10  15 Vôn. - Dòng điện cột hồ quang 10  1000 Ampe.2 SỰ TẠO THÀNH MỐI HÀN Mục tiêu: - Giải thích được quá trình tạo thành mối hàn và các thông số của mối hàn. - Mối hàn được cấu tạo gồm 3 phần: - Mối hàn gồm có kim loại cơ bản cùng với kim loại của điện cực tạo thành.

- Vùng tiệm cận là vùng sát với mối hàn có nhiệt độ từ 1000C đến nhiệt độ nóng chảy. - Vùng kim loại cơ bản không chịu ảnh hưởng nhiệt.Cấu tạo mối hàn. Vùng tiệm cận; 3. Vùng kim loại cơ bản.

Trong quá trình hàn nóng chảy, mép kim II I loại cơ bản và kim loại phụ nóng chảy tạo thành bể hàn. Theo qui ước người ta chia bể hàn thành hai phần: Phần đầu I: diễn ra quá trình nấu chảy kim loại. Phần đuôi II: diễn ra quá trình kết tinh để tạo thành mối hàn. Bể hàn và chuyển động của kim loại lỏng.

Hình dạng bể hàn và hình dạng mối hàn phụ thuộc vào các yếu tố: - Công suất của nguồn nhiệt và chế độ hàn. - Dòng điện hàn và tính chất lý nhiệt của kim loại. Nếu gọi: h + Lb là chiều dài của bể hàn. + b là chiều rộng của bể hàn.

b + h là chiều rộng nóng chảy. + LR là chiều dài của đuôi bể hàn. LR Hệ số k của bể hàn ảnh hưởng đến quá Lb trình kết tinh và chất lượng của mối hàn. Nếu hệ số k lớn thì điều kiện kết tinh tốt chất lượng mối Hình 1.Hình dạng bể hàn.

hàn cao và ngược lại.3 MÁY HÀN VÀ THIẾT BỊ PHỤ TRỢ. Mục tiêu: - Kể tên được các dụng cụ, bảo hộ khi hàn. - Nắm vững các yêu cầu đối với máy hàn, phân loại được máy hàn và công tác bảo quản, xử lý máy hàn điện.1 Dụng cụ người thợ hàn. Kìm hàn (tay cặp điện cực): dùng để nối điện từ cáp hàn ra que hàn.

Cáp hàn:là loại dây điện được bọc cách điện bằng vỏ cao su tuỳthuộc vào dòng điện hàn mà người ta ứng dụng kích thước của cáp hàn khác nhau. Mặt nạ hàn- Kính hàn: dùng để theo dõi quá trình hàn. Người ta phải theo dõi vũng hàn qua kínhcản quang, ngoài ra còn mặt nạ hàn và kính hàn còn có tác dụng bảo hiểm mắt khu vực mặt của người thợ hàn. Kính hàn có ba số: tối, sáng và trung bình.Mặt nạ hàn- kính hàn.

Búa nguội, búa gõ xỉ, bàn chải sắt. Búa nguội dùng trong quá trình gá lắp chi tiết hàn. Búa gõ xỉ và bàn chải sắt dùng để vệ sinh mối hàn sau khi hàn. Ngoài ra trong cabin hàn còn có các hệ thống húthơi độc.Người thợ hàn được trang bị quần áo, Hình 1.

mũ, giầy bảo hộ lao động. Yêu cầu đối với máy hàn. - Cung cấp điện đủ cho hồ quang. Điện thế của thiết bị đủ để gây và duy trì hồ quang, đồng thời đảm bảo an toàn cho người thợ trong quá trình gây hồ quang.

Điện thế càng cao thì tạo ra cường độ điện trường giữa que hàn và vật hàn càng lớn tạo ion hoá tốt, do đó dễ hình thành hồ quang. 7 Đối với thiết bị hàn xoay chiều điện thế đủ để cung cấp vào khoảng 55 75. Để duy trì hồ quang cháy 25  35. Đối với thiết bị hàn một chiều điện thế cung cấp khoảng 35  45.

Để duy trì hồ quang cháy 18  20V. - Phục hồi điện thế hồ quang. Sau mỗi quá trình chập mạch để hồ quang cháy được bền vững thì điện thế hồ quang phải phục hồi nhanh và không được nhỏ hơn 25. ì vậy đối với nguồn điện hàn cần đáp ứng 4 yêu cầu sau: + Điện thế hồ quang đủ lớn để gây hồ quang dễ dàng nhưng không vượt quá giới hạn an toàn đối với người thợ (không vượt quá 80V) + Dòng điện chập mạch cần đảm bảo an toàn cho thiết bị: Id= 1,4.Ih (Id là dòng điện chập mạch; Ih là dòng điện hàn) + Điện thế thay đổi phải nhanh, theo sự thay đổi chiều dài hồ quang.

+ Thiết bị hàn dễ điều chỉnh được cường độ dòng điện hàn. Quan hệ giữa điện thế và cường độ dòng điện của máy gọi là đường đặc tính ngoài của máy.Đường đặc tình ngoài của máy phải cong dốc liên tục, tức là dòng điện trong mạch tăng lên thì điện thế của máy càng giảm xuông và ngược lại.Đường đặc tính ngoài càng dốc thì thoả mãn với các yêu cầu trên càng tốt.Đường đặc tính của máy hàn. Phân loại máy hàn. Dựa trên tính chất nguồn điện mà ta chia ra 2 loại máy.Máy hàn điện một chiều và máy hàn điện xoay chiều.

-Máy hàn điện một chiều: là loại máy hàn sử dụng dòng điện một chiều. -Máy hàn điện xoay chiều. Máy biến thế hàn là loại máy điện điện từ tĩnh biến đổi dòng xoay chiều từ điện thế này sang dòng xoay chiều ở điện thế khác có cùng tần số. 8 Máy biến thế hàn điện làm việc trên nguyên tắc liên hệ điện từ trường giữa hai hay một số cuộn dây.

Đối với máy biến thế hàn đơn giản cấu tạo gồm các bộ phận sau: 1 2 3 W1 U1, I1 U2, I2 W2  Hình 1.
