Tổng quan về giáo trình

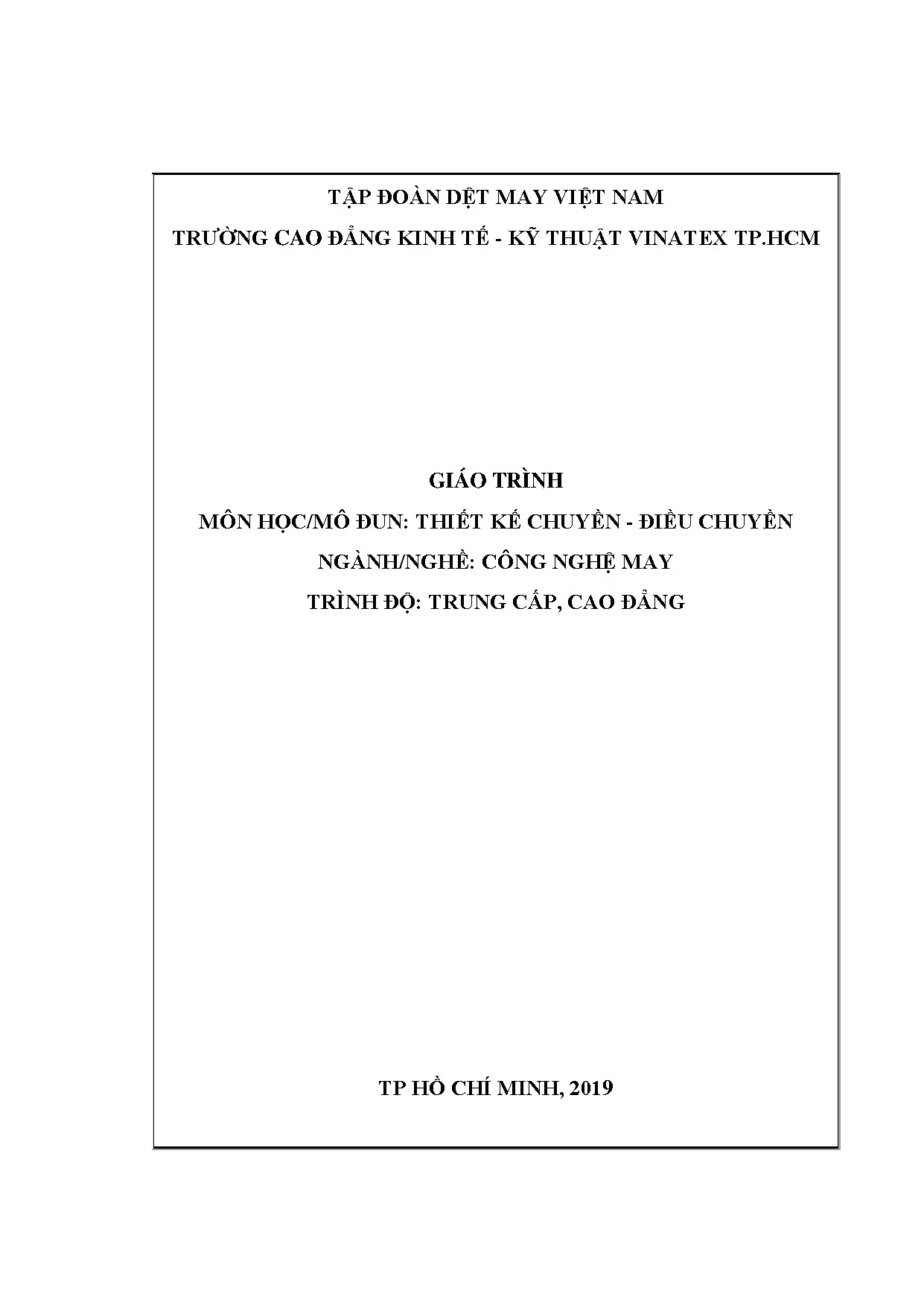

Giáo trình Thiết kế chuyền – Điều chuyền (Mã môn học/mô đun: 22) do Trường Cao đẳng Kinh tế - Kỹ thuật Vinatex TP.HCM (thuộc Tập đoàn Dệt May Việt Nam) biên soạn và ban hành năm 2019. Trong chương trình đào tạo ngành Công nghệ may và May thời trang hệ Trung cấp, Cao đẳng, học phần này được bố trí giảng dạy vào học kỳ I năm thứ 3, ngay sau học phần Kỹ thuật may 2, đồng thời mang tính chất môn học thay thế khóa luận tốt nghiệp.

Mục tiêu đào tạo của giáo trình hướng tới ba chuẩn đầu ra:

  1. Kiến thức: Nắm vững nguyên tắc phân tích và lập bảng quy trình may; phương pháp tính toán thiết kế chuyền; quy tắc điều chuyền, bố trí mặt bằng, tính đơn giá tiền lương công đoạn và nguyên lý tổ chức dây chuyền Lean.
  2. Kỹ năng: Xây dựng bảng quy trình may và sơ đồ nhánh cây cho đa dạng chủng loại sản phẩm; thực hiện kỹ thuật bấm giờ đo thời gian lao động; tính toán nhịp độ sản xuất, số lượng thiết bị, số lượng công nhân; ghép bước công việc và cân đối dây chuyền sản xuất theo từng mã hàng thực tế.
  3. Năng lực tự chủ và trách nhiệm: Phát triển phương pháp làm việc chuẩn hóa, kỹ năng quản lý và xử lý kỹ thuật trong môi trường sản xuất công nghiệp dệt may.

Cấu trúc giáo trình gồm 4 chương chuyên đề được phân công biên soạn bởi Th.S Lưu Thị Lan (Chương I, II, III) và Th.S Ninh Thị Vân (Chương IV). Nội dung được tiếp cận từ thực tế sản xuất tại các doanh nghiệp dệt may trên địa bàn TP.HCM, kết hợp giữa cơ sở tính toán kỹ thuật định lượng và hướng dẫn triển khai mô hình sản xuất tinh gọn Lean.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  • Chương I: Phương pháp xây dựng qui trình may: Cung cấp nguyên tắc phân tích sản phẩm (sản phẩm đơn giản 1 lớp, sản phẩm nhiều lớp như áo jacket 2 lớp), phương pháp phân loại công đoạn chính và công đoạn phụ; quy cách lập bảng quy trình may 6 cột; kỹ thuật biểu diễn quy trình dạng sơ đồ nhánh cây (dạng đối xứng và lệch trái); phương pháp đo thời gian làm việc (phương pháp bấm giờ liên tục, bấm giờ riêng lẻ, phương pháp thống kê và phương pháp dùng camera).
  • Chương II: Tính toán thiết kế chuyền: Trình bày hệ thống công thức tính toán nhịp độ sản xuất (NĐSX), số công nhân, số lượng thiết bị, định mức năng suất (năng suất công đoạn, năng suất đầu người, năng suất đầu máy, năng suất chuyền); nguyên tắc ghép công đoạn theo thứ tự ưu tiên; tính toán thời gian ước lượng may bó sản phẩm đầu chuyền với hệ số thời gian $1{,}2 - 1{,}8$; phương pháp xác định thợ dự trữ và các dạng tổ chức dây chuyền (hàng dọc, chuyền cụm).
  • Chương III: Điều chuyền: Xác định chức năng, nhiệm vụ cụ thể của từng vị trí quản lý và vận hành (chuyền trưởng/tổ trưởng, chuyền phó, kỹ thuật chuyền, QC chuyền may, công nhân); phân tích nguyên tắc và các hình thức bố trí mặt bằng phân xưởng may; phương pháp tính đơn giá công đoạn may.
  • Chương IV: Giới thiệu mô hình tổ chức dây chuyền Lean: Giới thiệu phương thức sản xuất Lean, đặc trưng 8 NOS (Novus Ordo Seclorum), phân loại và nhận diện các dạng lãng phí; các công cụ sản xuất Lean (kỹ thuật chất lượng, cải tiến mặt bằng, tiêu chuẩn hóa công việc); quy trình 13 bước thiết lập chuyền Lean từ khâu chọn chuyền thí điểm, thành lập nhóm Kaizen, thu thập số liệu đến tính lương theo mô hình Lean.

Progression logic của giáo trình đi từ việc chuẩn hóa dữ liệu đầu vào của một sản phẩm đơn lẻ (Chương I), chuyển sang mô hình hóa và tính toán cân đối hệ thống dây chuyền nhiều vị trí làm việc (Chương II), thiết lập cơ chế vận hành và nhân sự thực địa (Chương III), và nâng cao lên mô hình sản xuất tinh gọn Lean (Chương IV).

   ┌─────────────────────────────────────────────────────────┐
   │ CHƯƠNG I: PHƯƠNG PHÁP XÂY DỰNG QUI TRÌNH MAY           │
   │ • Phân tích kết cấu sản phẩm mẫu & tài liệu kỹ thuật    │
   │ • Thiết lập bảng quy trình may & sơ đồ nhánh cây        │
   │ • Đo lường thời gian (bấm giờ, thống kê, camera)       │
   └────────────────────────────┬────────────────────────────┘
                                │
                                ▼
   ┌─────────────────────────────────────────────────────────┐
   │ CHƯƠNG II: TÍNH TOÁN THIẾT KẾ CHUYỀN                   │
   │ • Tính toán nhịp độ sản xuất (NĐSX), lao động, thiết bị │
   │ • Ghép bước công việc theo 4 mức độ ưu tiên             │
   │ • Cân đối tải trọng (dung sai chuẩn: 5 - 10%)           │
   └────────────────────────────┬────────────────────────────┘
                                │
                                ▼
   ┌─────────────────────────────────────────────────────────┐
   │ CHƯƠNG III: ĐIỀU CHUYỀN                                 │
   │ • Phân định nhiệm vụ (Tổ trưởng, Kỹ thuật, QC, CN)      │
   │ • Thiết kế layout / bố trí mặt bằng phân xưởng          │
   │ • Tính toán đơn giá tiền lương cho từng công đoạn       │
   └────────────────────────────┬────────────────────────────┘
                                │
                                ▼
   ┌─────────────────────────────────────────────────────────┐
   │ CHƯƠNG IV: MÔ HÌNH TỔ CHỨC DÂY CHUYỀN LEAN              │
   │ • Triển khai 8 NOS & nhận diện loại bỏ lãng phí         │
   │ • Quy trình 13 bước thành lập và vận hành chuyền Lean   │
   │ • Quản lý cải tiến liên tục (Kaizen) & Lương Lean       │
   └─────────────────────────────────────────────────────────┘

Kiến thức nền tảng được xây dựng

  • Lý thuyết phân tích kết cấu và công nghệ may: Phân chia chi tiết sản phẩm theo cụm (cụm cổ, cụm tay, cụm thân, cụm lưng, cụm lắp ráp) dựa trên tài liệu kỹ thuật và sản phẩm mẫu; chuẩn hóa bậc thợ kỹ thuật từ bậc 1 đến bậc 6 (thao tác thủ công đơn giản do thợ bậc 2 phụ trách; thao tác máy chuyên dùng hoặc đòi hỏi kỹ thuật cao như tra cổ, tra lưng do thợ bậc 3, bậc 4 đảm nhận).
  • Nguyên lý cân đối dây chuyền sản xuất: Khái niệm cân đối lý tưởng khi sức làm của từng vị trí bằng nhịp độ sản xuất; công thức xác định phần trăm tải trọng: $$\text{Phần trăm tải trọng } (T%) = \frac{\text{Sức làm}}{\text{Nhịp độ sản xuất}} \times 100%$$ Dung sai mất cân đối cho phép trong thực tế dao động từ $5 - 10%$.
  • Hệ thống nguyên lý sản xuất Lean: Nhận diện lãng phí (Muda), quy trình dòng chảy liên tục, sản xuất kéo (Pull system), chất lượng từ gốc (Quality at source) và cải tiến liên tục (Kaizen).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác đo thời gian bằng đồng hồ bấm giờ theo quy trình 3 bước (Chuẩn bị – Bấm giờ – Chỉnh lý số liệu); kỹ năng đọc tài liệu kỹ thuật để chọn thiết bị phù hợp (máy 1 kim 1K, máy 2 kim móc xích 2KMX, vắt sổ 3 chỉ VS3C, vắt sổ 5 chỉ VS5C, máy cuốn sườn cùi chỏ CSCC, máy tra tay cuốn móc xích TTMX, cữ gá, rập cải tiến bằng mica/nhựa).
  • Kỹ năng phân tích (Analytical skills): Tính toán phân bổ thời gian gia công; phân tích cấu trúc thời gian làm việc (thời gian trực tiếp sản xuất, thời gian phụ, thời gian ngoài sản xuất); tính toán cân đối thiết bị và lao động cho đơn hàng lớn.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Lập bảng thiết kế chuyền cụ thể; xử lý điểm tắc nghẽn trên chuyền; tổ chức layout mặt bằng xưởng may; phân công nhiệm vụ và phối hợp giữa bộ phận kỹ thuật, kiểm soát chất lượng (QC) và công nhân may.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm định lượng kết hợp trực quan hóa dữ liệu sản xuất công nghiệp:

  • Mô hình hóa dữ liệu: Sử dụng bảng biểu 6 cột chuẩn hóa cho quy trình may và bảng 8 cột cho thiết kế chuyền, kết hợp hệ thống ký hiệu quy ước chuẩn (hình tam giác cho bán thành phẩm/thành phẩm, các hình biểu diễn công đoạn may 1K, máy chuyên dùng, xử lý tay, ủi ép, kiểm tra chất lượng).
  • Nghiên cứu tình huống thực tiễn (Case studies): Giáo trình đưa vào các bảng quy trình công nghệ chi tiết trích từ các đơn hàng gia công thực tế:
    • Mã hàng Áo sơ mi nam #011 (Khách hàng VETC, tổng thời gian 1985 giây, 34 công đoạn).
    • Mã hàng Quần kaki nam #018 (Khách hàng THAILAND, tổng thời gian 1181 giây, 51 công đoạn).
    • Mã hàng Áo sơ mi nam #019 – cụm lắp ráp (Khách hàng VETCTEX, tổng thời gian 906 giây).
    • Mã hàng Quần âu nam #1919 (Khách hàng VETCTEX, 145 công đoạn, chia 4 cụm: Cụm thân trước 463 giây, Cụm thân sau và lưng 734 giây, Cụm lắp ráp 711 giây, Cụm hoàn thành 286 giây).
  • Bài tập tính toán và thực nghiệm: Cung cấp bài toán thiết kế chuyền với các tham số cụ thể (ví dụ: đơn hàng 4000 sản phẩm sơ mi nam #011, ca làm việc 8 giờ = 28.800 giây, 33 công nhân, nhịp độ sản xuất 60 giây, năng suất chuyền 478 sản phẩm/ca, thời gian may bó 5 sản phẩm đầu chuyền hệ số 1,2 là 0,4 ngày, thời gian hoàn thành đơn hàng 8,8 ngày $\approx$ 9 ngày).
  • Phương pháp đánh giá và tự học: Hệ thống câu hỏi ôn tập cuối mỗi chương yêu cầu người học tự xây dựng quy trình may dạng sơ đồ khối và sơ đồ nhánh cây cho các sản phẩm chuẩn: áo sơ mi nữ, quần âu nữ, áo polo shirt, quần short, áo jacket 1 lớp.

Điểm nổi bật và cập nhật

  • Cập nhật thiết bị và công nghệ may công nghiệp hiện đại: Giáo trình phản ánh thực tế việc ứng dụng các dòng máy chuyên dùng kỹ thuật cao vào quy trình công nghệ nhằm tinh giản thời gian chế tạo, bao gồm máy 1 kim vừa may vừa xén, máy lập trình mổ túi tự động, máy thùa khuy đính nút cắt chỉ tự động, máy săm lai, máy ập, máy ép vòng nách và hệ thống rập cải tiến định hình túi, lộn cổ.
  • Tích hợp có hệ thống mô hình sản xuất tinh gọn Lean: Chương IV cung cấp hướng dẫn thực hiện dây chuyền Lean chi tiết qua 13 bước, xác định các tiêu chí 8 NOS, cơ chế hoạt động của nhóm Kaizen và phương pháp xây dựng bảng lương áp dụng cho dây chuyền Lean.
  • Chuẩn hóa kỹ thuật phân tích thời gian: Đưa ra hướng dẫn cụ thể về quy tắc bấm giờ thực địa (vị trí đứng chéo sau công nhân $1{,}5 - 2,\text{m}$ để mắt – đồng hồ – kim máy may thẳng hàng), cách nhận biết và loại trừ thời gian ngừng trệ bất thường (gãy kim, đứt chỉ, hết suốt) trong quá trình chỉnh lý số liệu.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên năm thứ 3 bậc Trung cấp, Cao đẳng các ngành Công nghệ may và May thời trang. Giáo trình cung cấp hệ thống kiến thức tổng hợp để sinh viên hoàn thành học phần thay thế khóa luận tốt nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành học phần Kỹ thuật may 1, Kỹ thuật may 2, nắm vững kỹ thuật may các đường may cơ bản, cấu trúc lắp ráp cụm chi tiết và nguyên lý vận hành các thiết bị may công nghiệp.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức, khung tham chiếu để thiết kế bài giảng lý thuyết tính toán, hướng dẫn thực hành thiết kế chuyền và ra đề thi kết thúc môn học.
  • Cán bộ kỹ thuật và quản lý sản xuất tại doanh nghiệp: Tài liệu tham khảo kỹ thuật cho nhân viên IE (Kỹ thuật công nghiệp), cán bộ kỹ thuật chuyền, tổ trưởng/chuyền trưởng, chuyền phó, nhân viên QC tại các nhà máy, xí nghiệp may công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn cho sinh viên năm thứ 3 ngành Công nghệ may và May thời trang trình độ Trung cấp, Cao đẳng; đồng thời là tài liệu tham khảo cho đội ngũ quản lý chuyền, kỹ thuật chuyền và nhân viên kiểm soát chất lượng (QC) tại các nhà máy dệt may.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành học phần Kỹ thuật may 2, nắm vững nguyên lý thao tác may, cấu tạo đường may và tính chất nguyên phụ liệu dệt may.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tích hợp đồng thời giữa phương pháp tính toán thiết kế chuyền truyền thống (xác định NĐSX, ghép công đoạn, cân đối tải trọng) với mô hình sản xuất tinh gọn Lean (8 NOS, Kaizen, 13 bước triển khai), đi kèm 4 bộ số liệu quy trình công nghệ chi tiết của các mã hàng thực tế (#011, #018, #019, #1919).

4. Làm sao để tự học hiệu quả?

Người học nên bám sát trình tự: nghiên cứu lý thuyết phân tích cụm chi tiết $\rightarrow$ giải các bài toán cân đối nhịp độ sản xuất và ghép công đoạn theo 4 bậc ưu tiên $\rightarrow$ thực hành vẽ sơ đồ nhánh cây và giải quyết các câu hỏi ôn tập cuối chương (áo polo, áo sơ mi, quần short, áo jacket).

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm hệ thống danh mục từ viết tắt công nghệ may (1K, 2KMX, VS3C, VS5C, TTMX, CSCC, NOS...), các biểu mẫu chuẩn (bảng quy trình may 6 cột, bảng thiết kế chuyền 8 cột, bảng phân loại hoạt động thao tác 8 giờ) và sơ đồ nhánh cây mẫu.

Kết luận

Giáo trình Thiết kế chuyền – Điều chuyền (2019) của Trường Cao đẳng Kinh tế - Kỹ thuật Vinatex TP.HCM hệ thống hóa toàn diện phương pháp luận tổ chức sản xuất may công nghiệp, từ phân tích công nghệ, đo lường lao động, tính toán thiết kế chuyền đến điều hành và chuyển đổi Lean. Lộ trình học tập được cấu trúc chặt chẽ theo 4 chương, đóng vai trò then chốt trong giai đoạn tốt nghiệp của sinh viên ngành Công nghệ may. Người học nên kết hợp giáo trình với tài liệu kỹ thuật thực tế của các đơn hàng may mặc và quy chuẩn cấp bậc kỹ thuật tại doanh nghiệp để hoàn thiện năng lực chuyên môn.
