TỔNG QUAN HỌC THUẬT VỀ GIÁO TRÌNH THIẾT BỊ ĐIỆN

Thông tin thư mục xuất bản:

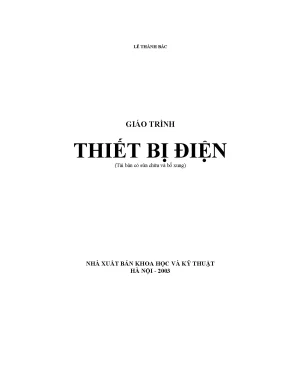

  • Tên tài liệu: Giáo trình Thiết bị điện (Tái bản có sửa chữa và bổ sung)
  • Tác giả: Lê Thành Bắc
  • Hiệu đính: TS. Trần Văn Chính
  • Nhà xuất bản: Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội
  • Năm xuất bản: 2003
  • Đơn vị phối hợp & cung cấp tư liệu: Bộ môn Thiết bị điện – Điện tử (Đại học Bách khoa Hà Nội), Nhóm Thiết bị điện (Đại học Kỹ thuật Đà Nẵng), Trung tâm Điều độ Điện Quốc gia, cùng các hãng thiết bị công nghiệp ABB, SIEMENS, COOPER.

Tổng quan về giáo trình (250-300 từ)

Giáo trình Thiết bị điện của tác giả Lê Thành Bắc được biên soạn trên cơ sở đề cương chi tiết môn học "Thiết bị điện" dành cho sinh viên các ngành Kỹ thuật Điện, Tự động hóa, và Kỹ thuật Nhiệt – Điện lạnh tại các trường đại học kỹ thuật. Trong chương trình đào tạo kỹ sư kỹ thuật điện và năng lượng, môn học này giữ vị trí cầu nối trọng yếu giữa khối kiến thức cơ sở ngành (Lý thuyết mạch điện, Lý thuyết trường điện từ, Vật liệu điện) và khối kiến thức chuyên ngành (Hệ thống điện, Nhà máy điện và Trạm biến áp, Cung cấp điện, Tự động hóa truyền động điện).

Mục tiêu học tập của giáo trình là trang bị cho người học hệ thống lý luận khoa học về các quá trình vật lý cốt lõi phát sinh trong khí cụ điện, nắm vững cấu tạo, nguyên lý làm việc và phương pháp tính toán, lựa chọn các thiết bị điện thông dụng. Đồng thời, giáo trình rèn luyện kỹ năng tiếp cận, phân tích các chủng loại thiết bị điện công nghiệp ở các cấp điện áp khác nhau, phục vụ công tác thiết kế, vận hành, bảo dưỡng và cải tiến thiết bị trong thực tế.

Cấu trúc giáo trình gồm 15 chương, được phân chia thành ba phần chính:

  1. Phần thứ nhất: Cơ sở lí thuyết thiết bị điện (Chương 1 đến Chương 5).
  2. Phần thứ hai: Thiết bị điện hạ áp (Chương 6 đến Chương 9).
  3. Phần thứ ba: Thiết bị điện trung và cao áp (Chương 10 đến Chương 15).

Điểm đặc sắc của giáo trình nằm ở phương pháp tiếp cận kết hợp chặt chẽ giữa phân tích giải tích các hiện tượng vật lý với số liệu thực nghiệm và quy chuẩn kỹ thuật. Tài liệu vừa kế thừa hệ thống lý thuyết kinh điển từ các giáo trình tiền thân của Đại học Bách khoa Hà Nội, vừa tích hợp dữ liệu kỹ thuật thực tế từ các tập đoàn thiết bị điện quốc tế và thực tế vận hành lưới điện tại Việt Nam.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình triển khai 15 chương học thuật với mạch logic phát triển từ bản chất vật lý cơ bản đến cấu trúc và ứng dụng của từng nhóm thiết bị chuyên biệt:

  • Chương 1: Hồ quang điện: Khảo sát bản chất vật lý của sự phóng điện hồ quang, các cơ chế phát sinh (phát xạ điện tử nhiệt, tự phát xạ điện tử, ion hóa do va chạm, ion hóa do nhiệt) và quá trình dập tắt hồ quang (hiện tượng tái hợp, khuếch tán). Chương phân tích sâu điều kiện dập tắt hồ quang một chiều qua đồ thị đặc tính $u(i)$, điều kiện tắt hồ quang xoay chiều dựa trên tương quan giữa điện áp phục hồi và điện áp chọc thủng, năng lượng hồ quang $W_{hq}$, cùng các biện pháp dập hồ quang hạ áp và cao áp.
  • Chương 2: Tiếp xúc điện: Phân loại tiếp xúc điện (cố định, đóng mở, trượt; tiếp xúc điểm, đường, mặt); phân tích điện trở tiếp xúc $R_{tx} = \frac{K}{F^m}$; các nguyên nhân làm suy giảm chất lượng tiếp xúc (ăn mòn kim loại, oxy hóa, cặp hiệu điện thế hóa học) và tình trạng làm việc của tiếp điểm khi xuất hiện dòng ngắn mạch theo công thức Butkevich $I_m = K\sqrt{F}$.
  • Chương 3: Phát nóng: Phân tích các nguồn nhiệt và phương thức truyền nhiệt (dẫn nhiệt Fourier, bức xạ, đối lưu Newton); thiết lập phương trình vi phân cân bằng nhiệt của vật thể đồng nhất $RI^2 dt = G C d\tau + S \alpha \tau dt$; khảo sát 3 chế độ làm việc: dài hạn, ngắn hạn ($K_I = \frac{1}{\sqrt{1 - e^{-t_{lv}/T}}}$), ngắn hạn lặp lại ($K_I = \sqrt{\frac{1 - e^{-t_{ck}/T}}{1 - e^{-t_{lv}/T}}}$) và tính toán phát nóng khi ngắn mạch.
  • Chương 4: Lực điện động: Phương pháp tính toán lực cơ học theo định luật Biot-Savart-Laplace và phương pháp cân bằng năng lượng vi phân $F = \frac{dW}{dx}$; tính toán lực phân bố giữa các thanh dẫn song song, lực điện động trong mạch xoay chiều 1 pha, 3 pha (đặt trên cùng mặt phẳng hoặc đỉnh tam giác đều); phân tích hiện tượng cộng hưởng cơ khí và điều kiện ổn định lực điện động ($I_m \ge i_{xk}$).
  • Chương 5: Cơ cấu điện từ và nam châm điện: Phương pháp tính toán mạch từ một chiều và xoay chiều; giải bài toán thuận và nghịch trên đường cong từ hóa $B = f(H)$; phương pháp xác định từ dẫn khe hở không khí $G_\delta$, hệ số từ thông rò $\sigma$; cấu tạo, nguyên lý vòng ngắn mạch chống rung và đặc tính lực hút điện từ.
  • Chương 6 đến Chương 9 (Thiết bị hạ áp): Cấu tạo và nguyên lý của Rơle (điện từ, điện động, từ điện, cảm ứng, rơle tĩnh), Cảm biến (điện trở, điện cảm, điện dung, quang), Khởi động từ, Áptômát, Cầu chì và các bộ ổn định điện (ổn áp sắt từ, khuếch đại từ, biến trở than, điện tử).
  • Chương 10 đến Chương 15 (Thiết bị trung và cao áp): Khảo sát toàn diện Dao cách ly, Dao nối đất, Cầu dao cao áp; Máy ngắt điện (máy ngắt dầu, khí nén, chân không, máy ngắt khí $SF_6$); Thiết bị chống sét (chống sét ống, chống sét van, van từ, chống sét oxit kim loại ZnO như VariSTAR UltraSIL); Kháng điện hạn chế dòng ngắn mạch; Biến áp đo lường (BU, BI); Hệ thống thiết bị SCADA trong hệ thống điện lực (phần mềm Runtime, hệ thống SCADA công nghiệp, mạng truyền tin).
flowchart TD
    subgraph P1["PHẦN 1: CƠ SỞ LÝ THUYẾT KHÍ CỤ ĐIỆN"]
        C1["Chương 1: Hồ quang điện"]
        C2["Chương 2: Tiếp xúc điện"]
        C3["Chương 3: Phát nóng"]
        C4["Chương 4: Lực điện động"]
        C5["Chương 5: Cơ cấu điện từ & Nam châm điện"]
    end

    subgraph P2["PHẦN 2: THIẾT BỊ ĐIỆN HẠ ÁP (< 3 kV)"]
        C6["Chương 6: Rơle"]
        C7["Chương 7: Cảm biến"]
        C8["Chương 8: Contactor - Khởi động từ - Áptômát"]
        C9["Chương 9: Các bộ ổn định điện"]
    end

    subgraph P3["PHẦN 3: THIẾT BỊ ĐIỆN TRUNG & CAO ÁP (>= 3 kV)"]
        C10["Chương 10: Dao cách ly & Dao ngắt"]
        C11["Chương 11: Máy ngắt điện (Dầu, Chân không, SF6)"]
        C12["Chương 12: Thiết bị chống sét (Van, ZnO)"]
        C13["Chương 13: Kháng điện hạn dòng"]
        C14["Chương 14: Biến áp đo lường (BU, BI)"]
        C15["Chương 15: Hệ thống SCADA lưới điện"]
    end

    P1 --> P2
    P1 --> P3

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết thông qua các nguyên lý khoa học chuẩn xác:

  • Hệ thống lý thuyết vật lý ion hóa và plasma: Cơ chế phát xạ electron bề mặt kim loại, tương tác va chạm phân tử khí, định luật Kirchhoff II đối với mạch hồ quang phi tuyến.
  • Lý thuyết nhiệt động học và truyền nhiệt: Cân bằng nhiệt lượng sinh ra do tổn hao đồng ($RI^2$) và tổn hao sắt từ (dòng xoáy, từ trễ) với nhiệt lượng tỏa ra môi trường qua cơ chế Newton, xác định cấp cách điện vật liệu (A, E, B).
  • Lý thuyết trường điện từ và mạch từ: Định luật toàn dòng điện $\oint H dl = IW$, định luật Ohm và định luật Kirchhoff cho mạch từ khép kín, tương đương điện trường - từ trường trong xác định từ dẫn giải tích.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán điện trở tiếp xúc $R_{tx}$; tính hằng số thời gian phát nóng $T$; tính toán lực điện động cực đại $F_{max}$ khi ngắn mạch 1 pha và 3 pha; xác định công suất ngắt định mức $S_{ng} = \sqrt{3} U_{đm} I_{ng.đm}$.
  • Kỹ năng phân tích (Analytical skills): Phân tích dạng sóng quá độ của điện áp phục hồi sau khi cắt mạch; đánh giá điều kiện ổn định điện động ($I_m \ge i_{xk}$) và ổn định nhiệt của vật dẫn khi chịu dòng ngắn mạch; phân tích các điểm cháy ổn định và không ổn định của hồ quang một chiều trên đồ thị.
  • Kỹ năng ứng dụng chuyên môn (Practical competencies): Tra cứu bảng thông số vật liệu kim loại (Ag, Cu, Al, hợp kim gốm); lựa chọn đúng chủng loại thiết bị đóng cắt theo cấp điện áp (hạ áp $<3\text{ kV}$, trung áp $3-36\text{ kV}$, cao áp $36-400\text{ kV}$, siêu cao áp $\ge 400\text{ kV}$); kiểm tra phối hợp bảo vệ thiết bị điện và tích hợp thiết bị đo lường, giám sát vào hệ thống SCADA.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp sư phạm kỹ thuật: đi từ bản chất hiện tượng vật lý, thiết lập phương trình vi phân mô tả, giải tích toán học để rút ra quy luật định lượng, sau đó quy nạp thành các công thức kinh nghiệm có bảng tra thông số phục vụ thiết kế thực tế. Cách tiếp cận này giúp sinh viên không học vẹt cấu tạo thiết bị mà hiểu rõ nguồn gốc của các giới hạn kỹ thuật (giới hạn nhiệt độ phát nóng $[\tau]$, mật độ dòng điện cho phép $J_{cp}$, điện áp chọc thủng $U_{ch.t}$).

Hệ thống bài tập và nghiên cứu trường hợp (case studies) trong sách tập trung vào các bài toán kỹ thuật điển hình:

  • Bài toán xác định khả năng nâng dòng phụ tải ngắn hạn $I_n$ dựa trên hằng số thời gian phát nóng $T$ và thời gian làm việc $t_{lv}$.
  • Bài toán xác định lực đẩy, lực kéo cực đại giữa các pha trong hệ thống thanh dẫn ba pha khi góc pha xảy ra ngắn mạch $\phi = -15^\circ$ hoặc $\phi = 75^\circ$.
  • Bài toán giải mạch từ một chiều có khe hở không khí theo phương pháp đồ thị trên đường cong từ hóa vật liệu.

Phương pháp đánh giá kết quả học tập bám sát khả năng tính toán thông số kỹ thuật định mức, kiểm tra điều kiện ổn định lực điện động và ổn định nhiệt của khí cụ điện khi xảy ra sự cố ngắn mạch.

Hướng dẫn tự học đối với sinh viên:

  • Bước 1: Nghiên cứu kỹ 5 chương cơ sở lý thuyết ở Phần I, nắm vững các công thức cân bằng năng lượng và mạch từ.
  • Bước 2: Tự thiết lập lại các phương trình vi phân quá trình phát nóng và giải các bài toán mạch từ thuận/nghịch.
  • Bước 3: Đọc song song phần cấu tạo thiết bị ở Phần II, Phần III và đối chiếu với các nguyên lý dập hồ quang, tiếp xúc điện đã học.
  • Bước 4: Sử dụng bảng tra phụ lục để thực hành lựa chọn thiết bị cho một trạm phân phối hoặc mạch động lực cụ thể.

Điểm nổi bật và cập nhật (250-300 từ)

Trong lần tái bản này, tác giả đã chỉnh sửa và bổ sung nhiều nội dung quan trọng nhằm phản ánh sự chuyển đổi công nghệ của hệ thống điện công nghiệp:

  1. Cập nhật công nghệ thiết bị trung và cao áp hiện đại: Bổ sung các nghiên cứu chi tiết về máy ngắt khí $SF_6$ (SF6 Circuit-Breakers, hệ thống đóng cắt cách điện khí GIS lên đến $420\text{ kV}$) và máy ngắt dập hồ quang trong môi trường chân không ($10^{-6} \div 10^{-8}\text{ N/cm}^2$), thay thế cho công nghệ máy cắt dầu và khí nén cũ.
  2. Hiện đại hóa thiết bị bảo vệ chống sét: Bổ sung cấu tạo và nguyên lý của chống sét oxit kim loại không khe hở (chống sét ZnO) và dòng thiết bị chống sét VariSTAR UltraSIL của hãng COOPER, vượt trội hơn so với chống sét ống và chống sét van thế hệ cũ.
  3. Bổ sung chương Hệ thiết bị SCADA (Chương 15): Cung cấp kiến thức về tự động hóa điều độ lưới điện, cấu trúc phần mềm Runtime, hệ thống SCADA công nghiệp, mạng truyền tin và phương thức giao tiếp dữ liệu trong hệ thống điện lực quốc gia.
  4. Kết nối tiêu chuẩn thực tế: Tích hợp dữ liệu từ các quy trình vận hành và bảo dưỡng của Tổng công ty Điện lực Việt Nam (EVN), cùng các tài liệu kỹ thuật từ các nhà sản xuất quốc tế như ABB, SIEMENS, COOPER. Nội dung được TS. Trần Văn Chính trực tiếp hiệu đính, bảo đảm tính chuẩn xác học thuật và thực tiễn kỹ thuật.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể sau:

  • Sinh viên đại học và học viên cao học: Sinh viên từ năm thứ 3 thuộc các ngành Kỹ thuật Điện, Hệ thống điện, Tự động hóa, Thiết bị điện – Điện tử, Công nghệ Nhiệt – Điện lạnh tại các trường đại học kỹ thuật.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng: Toán học cao cấp (phép tính vi tích phân, phương trình vi phân), Vật lý đại cương (phần điện học và từ học), Lý thuyết Mạch điện, Lý thuyết Trường điện từ và Vật liệu điện.
  • Giảng viên đại học và cao đẳng: Tài liệu dùng làm giáo trình giảng dạy chính thức cho học phần Thiết bị điện hoặc Khí cụ điện; làm cơ sở xây dựng đề cương môn học, bài tập lớn thiết kế cơ cấu điện từ và đồ án môn học trạm biến áp, nhà máy điện.
  • Kỹ sư và cán bộ kỹ thuật: Tài liệu tra cứu hữu ích cho các kỹ sư quản lý vận hành, bảo dưỡng, sửa chữa thiết bị điện tại các nhà máy điện, trạm biến áp, trung tâm điều độ, cũng như các xí nghiệp công nghiệp sử dụng lưới điện trung và hạ áp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào nhất?

Giáo trình được thiết kế chuẩn mực cho sinh viên đại học ngành Kỹ thuật Điện, Tự động hóa và Nhiệt - Điện lạnh, đồng thời là tài liệu tham khảo cho kỹ sư vận hành lưới điện công nghiệp.

2. Cần trang bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững lý thuyết mạch điện (định luật Kirchhoff, chế độ quá độ), giải tích phương trình vi phân và các định luật cơ bản của trường điện từ (định luật Biot-Savart-Laplace, cảm ứng điện từ Faraday).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu khí cụ điện trước đây?

Khác với các tài liệu thuần lý thuyết khí cụ điện truyền thống, giáo trình này phân định mạch lạc 3 cấp điện áp (hạ áp, trung áp, cao - siêu cao áp), đồng thời bổ sung toàn diện các công nghệ đóng cắt mới (chân không, $SF_6$), thiết bị chống sét oxit kim loại và hệ thống điều khiển giám sát SCADA.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Cần nắm chắc các quá trình vật lý cốt lõi ở Phần I (hồ quang, tiếp xúc, phát nóng, lực điện động) trước khi nghiên cứu cấu tạo thiết bị cụ thể ở Phần II và III; kết hợp làm các bài tập định lượng về hằng số thời gian phát nóng và mạch từ.

5. Giáo trình có những tài liệu bổ trợ nào được trích dẫn kèm theo?

Sách trích dẫn và liên kết với các tài liệu quy chuẩn kỹ thuật như: Quy trình vận hành và bảo dưỡng máy ngắt SF6 (EVN, 1998), Cẩm nang thiết bị đóng cắt (NXB Khoa học và Kỹ thuật, 1998), Giáo trình Cảm biến (Phan Quốc Phô, Nguyễn Đức Chiến, 2000), cùng các tài liệu kỹ thuật chuyên hãng của ABB, SIEMENS.

Kết luận (150 từ)

Giáo trình Thiết bị điện của tác giả Lê Thành Bắc là công trình học thuật có tính hệ thống cao, giải quyết trọn vẹn từ cơ sở lý thuyết vật lý (hồ quang điện, tiếp xúc điện, phát nóng, lực điện động, cơ cấu điện từ) đến phương pháp tính toán, lựa chọn và vận hành thiết bị điện từ hạ áp đến cao áp.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững 5 chương lý thuyết cơ sở ở Phần thứ nhất, tiến tới phân tích cấu tạo và ứng dụng của khí cụ hạ áp ở Phần thứ hai, và hoàn thiện bằng việc nghiên cứu thiết bị đóng cắt trung - cao áp cùng hệ thống SCADA ở Phần thứ ba. Người học nên tham khảo thêm các quy chuẩn kỹ thuật của Tổng công ty Điện lực Việt Nam và sổ tay thiết kế đóng cắt của ABB, SIEMENS để củng cố năng lực thực hành kỹ thuật.
