Tổng quan về giáo trình

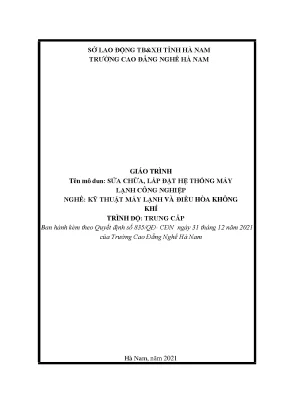

Giáo trình mô đun “Sửa chữa, lắp đặt hệ thống máy lạnh công nghiệp” (Mã số mô đun: MĐ 24) được ban hành kèm theo Quyết định số 835/QĐ-CĐN ngày 31 tháng 12 năm 2021 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, do giảng viên Lê Trung Hà làm Chủ biên. Trong chương trình đào tạo nghề Kỹ thuật máy lạnh và Điều hòa không khí ở trình độ Trung cấp và Cao đẳng, đây là mô đun chuyên môn mang tính chất bắt buộc. Mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở và mô đun chuyên ngành tiên quyết là “Sửa chữa, lắp đặt hệ thống máy lạnh dân dụng”.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống kiến thức toàn diện về:

  • Đọc và bóc tách bản vẽ thi công, sơ đồ công nghệ, bản vẽ mạch điện động lực và điều khiển;
  • Nhận diện cấu tạo, quy chuẩn vận hành các dụng cụ, thiết bị đo kiểm và thiết bị chuyên dùng;
  • Nắm vững quy trình kỹ thuật lắp đặt, vận hành, bảo dưỡng và sửa chữa các hệ thống lạnh công nghiệp (kho lạnh, kho cấp đông, hệ thống máy đá cây);
  • Rèn luyện kỹ năng thực hành chuẩn xác, kiểm tra thông số kỹ thuật, đánh giá tình trạng làm việc của hệ thống và tuân thủ nghiêm ngặt các quy định an toàn lao động, an toàn thiết bị áp lực và phòng chống cháy nổ.

Cấu trúc giáo trình gồm 2 bài học lớn: Bài 1 tập trung vào hệ thống thiết bị kho lạnh công nghiệp và Bài 2 tập trung vào hệ thống máy đá cây. Giáo trình được thiết kế theo phương thức tích hợp chặt chẽ giữa lý thuyết kỹ thuật nhiệt - lạnh với các bảng quy trình thao tác và bảng chuẩn đoán sự cố kỹ thuật thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua hai bài học chính:

  • Bài 1: Sửa chữa, lắp đặt hệ thống thiết bị kho lạnh công nghiệp (Mã bài: MĐ24-01):

    • Đọc bản vẽ và chuẩn bị thi công: Khảo sát bản vẽ mặt bằng, bản vẽ thiết kế công nghệ hệ thống lạnh kho cấp đông sử dụng môi chất R22 (gồm máy nén 2 cấp, bình chứa, bình ngưng, bình tách dầu, bình tách lỏng hồi nhiệt, dàn lạnh, tháp giải nhiệt, bình trung gian, bộ lọc, bơm xả băng) và sơ đồ nguyên lý tủ cấp đông tiếp xúc NH3 cấp dịch bằng bơm; phân tích mạch điện động lực và mạch điều khiển tự động (khởi động sao – tam giác máy nén, mạch pump out hút kiệt, bảo vệ sự cố qua rơle HP, LP, OP, chu trình xả băng bằng đồng hồ KT1).
    • Lắp đặt thiết bị chính: Kỹ thuật thi công bệ móng bê tông cốt thép máy nén (chiều cao tối thiểu 100 mm so với nền, khả năng chịu tải 2–3 lần trọng lượng máy, khoảng cách chống rung tối thiểu 30 cm so với móng nhà); lắp đặt vỏ kho bằng tấm panel polyurethan (chiều rộng 300, 600, 1200 mm) liên kết ngàm camlocking trên các con lươn thông gió cao 100–200 mm (độ dốc 2%); thi công các loại thiết bị ngưng tụ (bình ngưng ống chùm nằm ngang, dàn ngưng tụ bay hơi, dàn ngưng kiểu tưới, dàn ngưng không khí cưỡng bức); lắp đặt các loại thiết bị bay hơi (dàn đối lưu tự nhiên, dàn đối lưu cưỡng bức, bình bay hơi làm lạnh chất lỏng, dàn lạnh panen, dàn lạnh xương cá, dàn trao đổi nhiệt dạng tấm bản) và van tiết lưu tự động cân bằng trong/ngoài.
    • Lắp đặt thiết bị phụ, bảo vệ và hệ thống đường ống: Lắp đặt rơle áp suất dầu (OP), rơle áp suất cao (HP), rơle áp suất thấp (LP), thermostat, rơle áp suất nước (WP), rơle lưu lượng (Flow Switch), van chặn, van một chiều, kính xem gas, ống tiêu âm, van nạp và van xả gas. Quy chuẩn gia công đường ống dẫn gas bằng thép cán nóng CT20/Mangan (cho hệ thống NH3) và ống đồng; kỹ thuật bẫy dầu trên ống đẩy/ống hút, cách nhiệt đường ống bằng Polystyrol và quy định màu sơn nhận diện đường ống.
    • Thi công đường ống nước, tủ điện và thử nghiệm hệ thống: Thi công hệ thống nước giải nhiệt (thử áp lực 70–75 psi trong 24 giờ), hệ thống nước xả băng bằng ống PVC; đấu nối tủ điện động lực - điều khiển; quy trình thử bền (1,5 lần áp suất làm việc), thử kín, hút chân không, nạp gas, chạy thử và chẩn đoán sự cố, quy trình bảo dưỡng định kỳ các thiết bị.

  • Bài 2: Sửa chữa, lắp đặt hệ thống máy đá cây:

    • Khảo sát bản vẽ mặt bằng nhà máy sản xuất đá cây quy mô điển hình (kích thước mặt bằng 26,2 m × 15,2 m; diện tích bể đá 15,885 m × 14,306 m chứa 1.488 cây đá chia làm 2 dãy, mỗi dãy 24 linh, mỗi linh 31 cây).
    • Lắp đặt trọn bộ cụm thiết bị máy đá cây: Cụm máy nén, cụm ngưng tụ, bể đá, máy khuấy nước muối, dàn bay hơi xương cá, van tiết lưu, hệ thống điện động lực và điều khiển.
    • Thử kín, hút chân không, nạp gas, vận hành hệ thống máy đá cây, theo dõi thông số kỹ thuật và sửa chữa hư hỏng.
[Bản vẽ thiết kế & Mạch điện điều khiển]
[Lắp đặt thiết bị chính (Máy nén, Thiết bị ngưng tụ, Dàn bay hơi)]
[Thi công Thiết bị phụ, Mạng đường ống (Gas/Nước) & Tủ điện]
[Thử nghiệm áp lực (Thử kín, Thử bền) -> Hút chân không -> Nạp gas]
[Vận hành thử nghiệm -> Bảo dưỡng định kỳ -> Sửa chữa sự cố]

Kiến thức nền tảng được xây dựng

  • Lý thuyết truyền nhiệt và nhiệt động lực học ứng dụng: Các thông số kỹ thuật trao đổi nhiệt của thiết bị ngưng tụ (dàn ngưng không khí cưỡng bức có mật độ dòng nhiệt $q = 180 \div 340\text{ W/m}$, hệ số truyền nhiệt $k = 30 \div 35\text{ W/m}^2\text{K}$, độ chênh nhiệt độ $\Delta t = 7 \div 8^\circ\text{C}$); thiết bị bay hơi tấm bản đạt $k = 2500 \div 4500\text{ W/m}^2\text{K}$ (NH3) và $k = 1500 \div 3000\text{ W/m}^2\text{K}$ (R22); dàn bay hơi xương cá và panen có mật độ dòng nhiệt $q = 2900 \div 3500\text{ W/m}^2$.
  • Đặc tính môi chất lạnh và dầu bôi trơn: Quy chuẩn vật liệu với amoniăc ($\text{NH}_3$ - dùng ống thép liền CT20 hoặc Mangan chịu nhiệt độ đến $-45^\circ\text{C}$) và frêôn ($\text{R22}$, $\text{R12}$); nguyên lý điểm tự bốc cháy của dầu máy lạnh ($180 \div 200^\circ\text{C}$) khi kiểm soát nhiệt độ khí nén thử nghiệm.
  • Nguyên lý thủy lực dòng môi chất: Ứng dụng nguyên lý Bernoulli trong ống tiêu âm để hút dầu đọng; nguyên tắc duy trì độ nghiêng $1/20$ của ống hút về phía máy nén; thiết kế bẫy dầu với chiều cao $0,5\text{ m}$ đặt cách nhau mỗi $7,5\text{ m}$ trên đường ống đẩy thẳng đứng; khống chế tổn thất áp suất trên đường lỏng không vượt quá $70\text{ kPa}$.

Kỹ năng phát triển

  • Kỹ năng cơ khí và gia công đường ống: Cắt, nạo ba via, uốn ống đường kính lớn (bằng lò xo hoặc nhồi cát khô sạch), hàn hơi, hàn điện đối với đường ống áp lực chuyên dụng, thi công mặt bích đệm cao su amiăng tẩm dầu dày $1 \div 2\text{ mm}$.
  • Kỹ năng lắp đặt và căn chỉnh tĩnh - động: Sử dụng thước level kiểm tra độ nằm ngang, căn chỉnh đồng trục puli máy nén và động cơ, đo độ căng dây đai (độ võng bằng chiều dày dây đai), lắp đặt panel và phun keo sealant/silicon làm kín.
  • Kỹ năng điện và tự động hóa: Lắp ráp, đấu nối contactor ($K_1 \div K_5$), rơle thời gian ($KT_1 \div KT_3$), rơle trung gian ($KA_1 \div KA_3$); kiểm tra thông mạch bằng đồng hồ vạn năng VOM.
  • Kỹ năng đo kiểm, vận hành và xử lý sự cố: Cân chỉnh rơle bảo vệ (áp suất dầu OP chênh lệch $0,2\text{ bar}$, rơle áp suất cao HP cài đặt mức $18,5\text{ kg/cm}^2$ so với van an toàn $19,5\text{ kg/cm}^2$); thử áp lực kín - bền; hút chân không; kiểm tra chất lượng môi chất qua kính xem gas (xanh: khô, vàng: ẩm, nâu: ẩm nhiều); xả khí không ngưng và nạp dầu bôi trơn.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp giảng dạy tích hợp (kết hợp đồng bộ bài giảng lý thuyết chuyên ngành với các bài tập thực hành theo mẫu chuẩn nghề nghiệp):

  • Tiếp cận theo quy trình công nghệ (Process-based Approach): Mỗi nội dung được cấu trúc thành các mục rõ ràng: Mục tiêu $\rightarrow$ Nội dung kỹ thuật $\rightarrow$ Quy trình và tiêu chuẩn thực hiện $\rightarrow$ Hướng dẫn các bước thao tác $\rightarrow$ Bảng lỗi thường gặp và biện pháp phòng ngừa/khắc phục.
  • Phân tích sơ đồ kỹ thuật và trường hợp thực tế (Case Studies): Người học tiếp cận trực tiếp các bản vẽ công nghệ thực tế như hệ thống cấp đông hai cấp môi chất R22, hệ thống cấp đông tiếp xúc sử dụng bơm cấp dịch NH3 (chu kỳ cấp đông $1\text{h}30'\div 2\text{h}30'$), và sơ đồ nguyên lý mạch điện động lực/điều khiển sử dụng chuỗi bảo vệ liên động.
  • Bài tập thực hành và kiểm tra chuẩn hóa:
    • Thực hành kiểm tra thông mạch, vận hành chuyển mạch mạch sao – tam giác và mạch giảm tải đóng trễ 2 giây ($KT_3$).
    • Kiểm tra độ kín đường ống nước áp lực $70 \div 75\text{ psi}$ trong 24 giờ.
    • Thao tác đặt bầu cảm biến nhiệt của van tiết lưu tự động ở vị trí 4 giờ đối với ống hút đường kính lớn hơn $18\text{ mm}$.
  • Quy chuẩn an toàn trong đào tạo: Giáo trình nhấn mạnh các nguyên tắc bảo hộ cá nhân (giày, nón, kính, nút tai chống ồn, dây an toàn), nguyên tắc an toàn hóa chất (tuyệt đối không dùng $\text{CO}_2$ thử kín hệ thống $\text{NH}_3$, không nén khí thử áp suất vượt quá $10\text{ kg/cm}^2$ bằng máy nén lạnh để tránh nổ dầu).
  • Định hướng tự học: Người học tự rèn luyện kỹ năng tra cứu bảng quy cách đường ống thép tiêu chuẩn (từ $\Phi 10 \times 2$ đến $\Phi 530 \times 14$), bảng bề dày cách nhiệt Polystyrol theo dải nhiệt độ từ $-10^\circ\text{C}$ đến $-40^\circ\text{C}$, và bảng quy định màu sơn nhận dạng đường ống.

Điểm nổi bật và cập nhật

Giáo trình thể hiện các giải pháp kỹ thuật và tiêu chuẩn chuyên môn hiện hành trong ngành kỹ thuật lạnh công nghiệp:

  • Tích hợp các dòng thiết bị công nghiệp hiện đại: Giáo trình cập nhật thông tin về các dòng máy nén lạnh công nghiệp thông dụng như MYCOM, York-Frick, Bitzer, Copeland; giới thiệu thiết bị trao đổi nhiệt dạng tấm bản mỏng (Alfa Laval) ứng dụng hạ nhanh nhiệt độ dịch đường và glycol trong công nghiệp sản xuất bia và chế biến thực phẩm.
  • Quy chuẩn hóa cấu trúc xây dựng và lắp ráp kho lạnh: Trình bày chi tiết công nghệ lắp ghép tấm vỏ panel cách nhiệt polyurethan bằng móc khóa camlocking, phương pháp xử lý nền chống đọng ẩm bằng hệ con lươn thông gió, van cân bằng áp suất kho lạnh và cửa ra vào hàng phụ kích thước $600 \times 600\text{ mm}$ để giảm thiểu tổn thất nhiệt.
  • Hệ thống dữ liệu kỹ thuật và bảng tra cứu định lượng: Giáo trình cung cấp các bảng thông số cụ thể:
Thiết bị / Đường ống Chiều dày cách nhiệt Polystyrol ở $-40^\circ\text{C}$ (mm) Chiều dày cách nhiệt Polystyrol ở $-28^\circ\text{C}$ (mm) Chiều dày cách nhiệt Polystyrol ở $-10^\circ\text{C}$ (mm)
Bình bay hơi 250 200 150
Bộ lạnh không khí, thiết bị phụ 200 200 150
Ống dẫn $\Phi 200\text{ mm}$ 200 150 150
Ống dẫn $\Phi 50\text{ mm}$ 200 150 100
Ống dẫn $<\Phi 50\text{ mm}$ 100 100 50
  • Quy định nhận diện màu sơn đường ống kỹ thuật:
    • Ống hút (áp suất thấp): Màu xanh dương.
    • Ống hơi cao áp: Màu đỏ.
    • Ống dẫn lỏng: Màu vàng.
    • Ống nước muối: Màu xám.
    • Ống nước làm mát: Màu xanh lá cây.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên:
    • Học viên hệ Trung cấp và Cao đẳng nghề Kỹ thuật máy lạnh và Điều hòa không khí.
    • Điều kiện tiên quyết: Phải tích lũy đầy đủ các môn học kỹ thuật cơ sở (Điện kỹ thuật, Cơ sở kỹ thuật nhiệt - lạnh) và mô đun “Sửa chữa, lắp đặt hệ thống máy lạnh dân dụng”.
  • Giảng viên và cán bộ đào tạo nghề: Dùng làm tài liệu giảng dạy chính thức, xây dựng đề cương bài giảng tích hợp, biên soạn bảng hướng dẫn thực hành và tiêu chí chấm điểm kỹ năng nghề theo chương trình khung quốc gia.
  • Kỹ thuật viên tại doanh nghiệp: Tài liệu tham khảo kỹ thuật cho kỹ sư, kỹ thuật viên vận hành kho lạnh, thợ cơ điện lạnh tại các trạm máy đá, nhà máy chế biến thủy hải sản, cơ sở bảo quản nông sản và nhà máy sản xuất công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng đào tạo nào?
Tài liệu biên soạn theo khung chương trình đào tạo nghề Kỹ thuật máy lạnh và Điều hòa không khí ở trình độ Trung cấp (có thể sử dụng cho hệ Cao đẳng), áp dụng chính thức tại Trường Cao đẳng Nghề Hà Nam và các cơ sở đào tạo nghề trên toàn quốc.

2. Người học cần đáp ứng các điều kiện tiên quyết nào trước khi học mô đun MĐ 24?
Người học bắt buộc phải hoàn thành các môn học cơ sở về điện tử, nhiệt động kỹ thuật và hoàn thành mô đun Sửa chữa, lắp đặt hệ thống máy lạnh dân dụng.

3. Điểm đặc thù về nội dung của giáo trình so với tài liệu máy lạnh dân dụng là gì?
Giáo trình tập trung vào các hệ thống lạnh công nghiệp công suất lớn: Hệ thống máy nén 2 cấp, tủ cấp đông tiếp xúc NH3 sử dụng bơm cấp dịch, kho bảo quản panel ghép nối camlocking, thiết bị ngưng tụ ống chùm/kiểu tưới, dàn lạnh tấm bản, hệ thống máy đá cây 1.488 cây đá và mạng mạch điện điều khiển tự động liên động nhiều rơle bảo vệ (OP, HP, LP, WP).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Người học cần kết hợp phân tích bản vẽ nguyên lý hệ thống lạnh với sơ đồ mạch điện điều khiển, ghi nhớ các thông số cài đặt an toàn (áp suất thử kín, chênh lệch áp suất dầu, vị trí lắp đặt bầu cảm biến van tiết lưu) và tuân thủ bảng chỉ dẫn quy trình thao tác và biện pháp phòng ngừa sự cố trong từng bài.

5. Giáo trình có các bảng tra cứu kỹ thuật hỗ trợ tính toán, thi công không?
Giáo trình cung cấp các bảng tra cứu thông số: Bảng quy cách đường kính ống thép tiêu chuẩn ($\Phi 10 \times 2 \div \Phi 530 \times 14$), bảng độ dày vật liệu cách nhiệt Polystyrol theo cấp nhiệt độ âm sâu ($-10^\circ\text{C} \div -40^\circ\text{C}$), bảng mã màu sơn nhận diện đường ống, và bảng thông số áp suất thử bền, thử kín tại nơi chế tạo và nơi lắp đặt.

Kết luận

Giáo trình mô đun “Sửa chữa, lắp đặt hệ thống máy lạnh công nghiệp” (MĐ 24) của Trường Cao đẳng Nghề Hà Nam là tài liệu đào tạo nghề nghiệp chuẩn mực, cung cấp đầy đủ lý thuyết chuyên môn và quy trình thao tác thực hành trong lĩnh vực nhiệt - lạnh công nghiệp.

Lộ trình học tập đi từ việc nắm vững cấu trúc bản vẽ, gia công cơ khí đường ống, lắp ráp chuẩn xác thiết bị chính/phụ, căn chỉnh mạch điện điều khiển cho đến quy trình thử áp lực, nạp gas, vận hành và sửa chữa hệ thống.

Tài liệu là cơ sở giúp học viên hoàn thiện các kỹ năng nghề nghiệp theo chương trình khung quốc gia và đáp ứng yêu cầu kỹ thuật trực tiếp tại các nhà máy, công trình lạnh công nghiệp.
