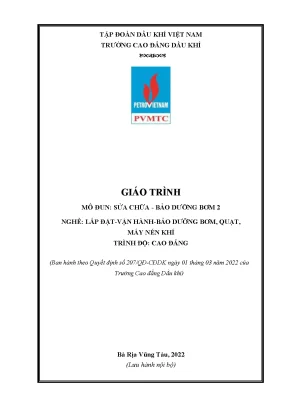

TẬP ĐOÀN DẦU KHÍ VIỆT NAM TRƯỜNG CAO ĐẲNG DẦU KHÍ GIÁO TRÌNH MÔ ĐUN: SỬA CHỮA - BẢO DƯỠNG BƠM 2 NGHỀ: LẮP ĐẶT-VẬN HÀNH-BẢO DƯỠNG BƠM, QUẠT, MÁY NÉN KHÍ TRÌNH ĐỘ: CAO ĐẲNG (Ban hành theo Quyết định số 207/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Trường Cao đẳng Dầu khí) Bà Rịa Vũng Tàu, 2022 (Lưu hành nội bộ) TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. Trang 2/63 LỜI GIỚI THIỆU Bảo dưỡng bơm rất quan trọng và có ứng dụng rộng rãi để vận chuyển nguyên liệu và năng lượng trong các hệ thống công nghệ. Không có bơm chắc chắn sẽ không thực hiện được các quá trình liên tục để sản xuất ra những sản phẩm cần thiết như: sợi hóa học, thức ăn tổng hợp, xà phòng, phân đạm, sơn, xăng, dầu, các nguyên liệu quan trọng cho công nghiệp chế tạo máy như sắt thép, kim loại màu, đặc biệt là trong ngành công nghiệp dầu khí… Các quá trình điều khiển hiện đại ngày nay không thể thiếu bơm.
Sự hoạt động của bơm, máy nén có ảnh hưởng lớn đến hoạt động của toàn bộ dây chuyền công nghệ, đến môi trường, đến quá trình điều khiển, đến năng suất của máy và quá trình sản phẩm. Chính vì vậy việc hiểu biết và nắm vững nguyên lý làm việc, cấu tạo, tính toán, thiết kế, sửa chữa, lắp ghép và vận hành các máy bơm là hết sức cần thiết. Để trao đổi và cung cấp những kiến thức về các vấn đề trên, chúng tôi biên soạn cuốn giáo trình “Bảo dưỡng, sừa chữa bơm” này. Giáo trình được sử dụng làm tài liệu giảng dạy chính thức cho học sinh học ngành sửa chữa thiết bị chế biến dầu khí, hệ Cao đẳng của trường Cao Đẳng Dầu Khí.
Đồng thời sách còn có thể dùng làm tài liệu tham khảo cho sinh viên, học viên các các trường đại học, trung học chuyên nghiệp, trường dạy nghề, cán bộ kỹ thuật công tác tại các nhà máy, xí nghiệp. Nội dung của mô đun bao gồm: Bài 1: Các dạng sai lệch trục giữa bơm và động cơ Bài 2: Căn chỉnh đồng trục bơm và động cơ bằng đồng hồ so Bài 3: Căn chỉnh đồng trục bơm và động cơ bằng thiết bị laser. Do khuôn khổ cuốn sách có hạn, nên trong quá trình biên soạn và trình bày không thể tránh khỏi các thiếu sót. Chúng tôi mong nhận được các ý kiến đóng góp của bạn đọc để lần xuất bản sau được tốt hơn.
Xin chân thành cảm ơn! BRVT, ngày 01 tháng 03 năm 2022 Tham gia biên soạn 1. Chủ biên: Nguyễn Thành Danh 2. Lê Duy Nam 3. Bùi Việt An Trang 3/63 MỤC LỤC LỜI GIỚI THIỆU.4 DANH MỤC CÁC HÌNH VẼ .5 GIÁO TRÌNH MÔ ĐUN .7 BÀI 1: CÁC DẠNG SAI LỆNH TRỤC GIỮA BƠM VÀ ĐỘNG CƠ.
Ý NGHĨA CỦA VIỆC CĂN CHỈNH ĐỒNG TRỤC. CÁC DẠNG SAI LỆCH KHI GHÉP BƠM VÀ ĐỘNG CƠ .14 BÀI 2: CĂN CHỈNH ĐỒNG TRỤC BƠM VÀ ĐỘNG CƠ BẰNG ĐỒNG HỒ SO. PHƯƠNG PHÁP CÂN CHỈNH ĐỒNG TRỤC BẰNG ĐỒNG HỒ SO. THỰC TẬP CÂN CHỈNH LẮP GHÉP ĐỘNG CƠ VỚI BƠM .24 BÀI 3: THỰC TẬP CÂN CHỈNH ĐỒNG TRỤC BƠM VÀ ĐỘNG CƠ BẰNG THIẾT BỊ LASER (TMEA2 – SKF).
HƯỚNG DẪN SỬ DỤNG. KẾT QUẢ ĐỒNG TÂM TRỤC.53 TÀI LIỆU THAM KHẢO: .63 Trang 4/63 DANH MỤC CÁC HÌNH VẼ Trang HÌNH 1.1: SAI LỆCH KHOẢNG CÁCH .3: SAI LỆCH HƯỚNG TÂM.1: PHƯƠNG PHÁP ĐỒNG HỒ SO SAI LỆCH GÓC VÀ HƯỚNG TÂM.2: PHƯƠNG PHÁP ĐỒNG DẠNG HÌNH HỌC .4: ĐO VÀ ĐIỀU CHỈNH SAI LỆCH HƯỚNG TÂM .5: KHOẢNG CÁCH GIỮA CÁC BULONG CHÂN ĐỘNG CƠ. THIẾT BỊ CHỈNH ĐỒNG TRỤC. CÁCH CHỈNH ĐỒNG TRỤC BẰNG MÁY.
CÁCH ĐIỀU CHỈNH BẰNG MÁY, ĐO THÔNG SỐ CỦA MÁY .5: BỘ DỤNG CỤ CHỈNH ĐỒNG TÂM TRỤC .6: MÁY ĐO ĐỒNG TRỤC CÓ BẢNG SỐ ĐỌC .8: GÁ LÊN KHỚP NỐI .9: KẾT NỐI VỚI ĐẦU ĐO.10: MÁY ĐO KÍCH THƯỚC KHOẢNG CÁCH A, B, C .11: THÔNG SỐ TRÊN BẢNG THIẾT BỊ ĐO .12: ĐẶT HAI BỘ PHẬN ĐO Ở VỊ TRÍ 12H VỚI MỨC VI NÔ NẰM NGANG .13: CHỈNH VẠCH LASER SAO CHO NÓ NẰM NGAY TÂM MỤC TIÊU .41 Trang 5/63 CỦA BỘ PHẬN ĐO ĐỐI DIỆN .14: NỚI LỎNG NÚM KHÓA Ở BÊN HÔNG BỘ PHẬN ĐO .15: ĐIỀU CHỈNH GÓC XOAY .16: MÀN HÌNH HƯỚNG DẪN XEM VỊ TRÍ .17: VỊ TRÍ 9 GIỜ .18 VỊ TRÍ 3 GIỜ 43 HÌNH 3.19: BẢNG THÔNG SỐ ĐO LỆCH TÂM .20: VỊ TRÍ 12 GIỜ .21: GIÁ TRỊ F1, F2 TRÊN MÀN HÌNH .22: VỊ TRÍ 3 GIỜ .23: CHỈNH THEO PHƯƠNG NGANG .24: GIÁ TRỊ F1, F2 TRÊN MÀN HÌNH .25: GIÁ TRỊ F1, F2 SAU KHI ĐO .26: CHỈNH SOFT FOOT .50 Trang 6/63 GIÁO TRÌNH MÔ ĐUN 1. Tên mô đun: Sửa chữa, bảo dưỡng bơm 2 2. Mã mô đun: MECM63120 3. Vị trí, tính chất, ý nghĩa và vai trò của mô đun: 3.
Vị trí: Mô đun “Bảo dưỡng, sửa chữa bơm” là mô đun thực hành nghề, được bố trí học trước các môn học, mô đun chuyên ngành như: thực tập sản xuất, tiểu luận chuyên môn nghề…, và sau các môn học lý thuyết chuyên ngành. Tính chất: Là môn học trang bị những kiến thức về bản về vận hành, bảo dưỡng và sửa chữa bơm được sử dụng trong hệ thống công nghệ của nhà máy, cấu tạo và nguyên lý hoạt động của các loại bơm thông dụng. Ý nghĩa và vai trò của môn học: Mô đun trang bị cho người học những kiến thức về cấu tạo, nguyên lý hoạt động , biết được các dạng hư hỏng, phán đoán sau đó đưa ra các biện pháp khắc phục sửa chữa và rèn luyện kỹ năng sửa chữa, bảo dưỡng các loại bơm trong ngành công nghiệp chế biến dầu khí. Mô đun trang bị cho người học những kiến thức về cấu tạo, nguyên lý hoạt động , biết được các dạng hư hỏng, phán đoán sau đó đưa ra các biện pháp khắc phục sửa chữa và rèn luyện kỹ năng sửa chữa, bảo dưỡng các loại bơm trong ngành công nghiệp chế biến dầu khí.
Mục tiêu của Mô đun: 4. Về kiến thức A1. Trình bày được cấu tạo, nguyên lý hoạt động và lập được quy trình tháo lắp, bảo dưỡng, sửa các loại bơm thông dụng. Về kỹ năng: B1.
Tháo lắp, sửa chữa được các loại bơm, nhận biết được các dạng hư hỏng của máy và đề xuất phương án sửa chữa tối ưu nhất. Về năng lực tự chủ và trách nhiệm C1. Rèn luyện tác phong làm việc khoa học, làm việc theo nhóm. Rèn luyện ý thức làm việc an toàn và vệ sinh công nghiệp.
Chương trình môn học: 5. Chương trình khung: Trang 7/63 Thời gian học tập (giờ) Trong đó Số Thực hành/ Kiểm Mã MH/MĐ Tên môn học, mô đun tín Tổng thực tập/ tra /HP Lý chỉ số thí nghiệm/ thuyết bài tập/ LT TH thảo luận Các môn học chung/đại I 23 465 180 260 17 8 cương COMP64002 Giáo dục chính trị 4 75 41 29 5 0 COMP62004 Pháp luật 2 30 18 10 2 0 COMP62008 Giáo dục thể chất 2 60 5 51 0 4 Giáo dục quốc phòng và COMP64010 4 75 36 35 2 2 An ninh COMP63006 Tin học 3 75 15 58 0 2 FORL66001 Tiếng anh 6 120 42 72 6 0 SAEN52001 An toàn vệ sinh lao động 2 30 23 5 2 0 Các môn học, mô đun II chuyên môn ngành, 69 1740 434 1237 30 39 nghề II.1 Môn học, mô đun cơ sở 21 375 226 128 17 4 MECM53001 Dung sai 3 45 42 0 3 0 MECM53002 Vật liệu cơ khí 3 45 42 0 3 0 MECM52003 Vẽ kỹ thuật 1 2 45 14 29 1 1 MECM64011 Cơ kỹ thuật 2 45 14 29 1 1 MECM62012 Vẽ kỹ thuật 2 2 45 14 29 1 1 ELEI53055 Điện kỹ thuật cơ bản 3 45 36 6 3 0 MECM63013 Autocad 3 60 28 29 2 1 PETR52002 Nhiệt kỹ thuật 3 45 36 6 3 0 Môn học, mô đun chuyên II.2 môn ngành, 48 1365 208 1109 13 35 nghề MECM53104 Gia công nguội cơ bản 3 75 14 58 1 2 MECM62015 Nguyên lý - Chi tiết máy 2 45 14 29 1 1 MECM64016 Kỹ thuật sửa chữa cơ khí 4 60 56 0 4 0 MECP64147 Cân bằng động 4 90 28 58 2 2 MECM54105 Gia công cắt gọt kim loại 1 4 120 6 110 0 4 Sửa chữa - Bảo dưỡng MECM53107 3 90 5 82 0 3 bơm 1 Sửa chữa - Bảo dưỡng MECP65148 5 135 14 116 1 4 Quạt Sửa chữa - Bảo dưỡng MECM63120 3 75 14 58 1 2 bơm 2 Trang 8/63 Thời gian học tập (giờ) Trong đó Số Thực hành/ Kiểm Mã MH/MĐ Tên môn học, mô đun tín Tổng thực tập/ tra /HP Lý chỉ số thí nghiệm/ thuyết bài tập/ LT TH thảo luận MECM63118 Gia công cắt gọt kim loại 2 3 75 14 58 1 2 Sửa chữa - Bảo dưỡng máy MECM53108 3 90 5 82 0 3 nén khí Sửa chữa - Bảo dưỡng MECM54109 4 120 6 110 0 4 động cơ đốt trong MECW53161 Kỹ thuật hàn cơ bản 3 75 14 58 1 2 MECM54210 Thực tập sản xuất 4 180 14 162 1 3 MECM63222 Khóa luận tốt nghiệp 3 135 4 128 0 3 Tổng cộng 92 2205 614 1497 47 47 5. Chương trình chi tiết mô đun Thời gian (giờ) Thực Số Kiểm tra Tên các bài trong mô đun hành, TT Tổng Lý thí nghiệm, số thuyết thảo luận, LT TH bài tập Bài 1: Các dạng sai lệch trục giữa 1 5 5 0 bơm và động cơ Bài 2: Căn chỉnh đồng trục bơm và 2 20 5 15 động cơ bằng đồng hồ so Bài 3: Căn chỉnh đồng trục bơm và 3 20 4 14 1 1 động cơ bằng thiết bị laser Tổng cộng 45 14 29 1 1 6. Điều kiện thực hiện mô đun: 6.
Phòng học Lý thuyết/Thực hành: Đáp ứng phòng học chuẩn 6. Trang thiết bị dạy học: Projetor, máy vi tính, bảng, phấn, các loại bơm và mô hình 6. Học liệu, dụng cụ, mô hình, phương tiện: Giáo trình, mô hình học tập, 6. Các điều kiện khác: Người học tìm hiểu thực tế về công tác xây dựng phương án gia công, sản xuất tại xí nghiệp.
Nội dung và phương pháp đánh giá: 7. Nội dung: - Kiến thức: Đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức - Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kỹ năng. - Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp. + Chuẩn bị đầy đủ tài liệu học tập.
+ Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập.
