BÀI MÔ TẢ HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN SỬA CHỮA - BẢO DƯỠNG BƠM 2

Tổng quan về giáo trình (250-300 từ)

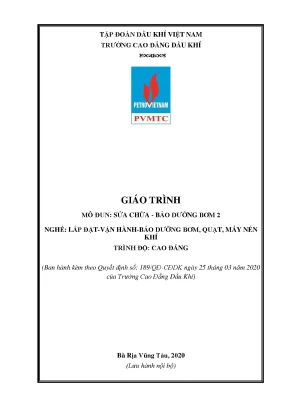

Giáo trình mô đun Sửa chữa - Bảo dưỡng bơm 2 (Mã mô đun: CK19MĐ06) là tài liệu giảng dạy chuyên ngành chính thức được ban hành kèm theo Quyết định số 189/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình do tập thể giảng viên giàu kinh nghiệm biên soạn, gồm tác giả Nguyễn Thành Danh (Chủ biên), Lê Duy Nam và Bùi Việt An.

Trong cấu trúc chương trình đào tạo nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí trình độ Cao đẳng, mô đun CK19MĐ06 có thời lượng 3 tín chỉ (tổng số 75 giờ học, bao gồm 14 giờ lý thuyết, 58 giờ thực hành và 3 giờ kiểm tra định kỳ). Về vị trí đào tạo, mô đun được bố trí giảng dạy sau các học phần lý thuyết và kỹ thuật cơ sở (như Vẽ kỹ thuật, Dung sai, Cơ kỹ thuật, Gia công nguội, Sửa chữa - Bảo dưỡng bơm 1) và đặt trước các học phần thực tế nâng cao như Thực tập sản xuất (BQMN19MĐ03) và Khóa luận tốt nghiệp (BQMN19MĐ04).

Mục tiêu học tập của giáo trình được thiết kế tích hợp theo ba nhóm chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày được cấu tạo, nguyên lý vận hành, các dạng sai lệch trục và lập được quy trình kỹ thuật căn chỉnh, tháo lắp, bảo dưỡng các loại bơm công nghiệp thông dụng.
  • Về kỹ năng (B1): Nhận diện chính xác các dạng hư hỏng, xác định nguyên nhân lệch trục, trực tiếp thực hiện căn chỉnh đồng trục giữa động cơ và bơm bằng phương pháp cơ khí và phương pháp quang học laser.
  • Về năng lực tự chủ và trách nhiệm (C1): Hình thành tác phong làm việc khoa học, kỹ năng phối hợp nhóm, tuân thủ nghiêm ngặt quy trình an toàn lao động và vệ sinh công nghiệp trong môi trường chế biến dầu khí.

Điểm đặc sắc của giáo trình là tính ứng dụng chuyên sâu cho các tổ hợp máy quay vận hành trong các hệ thống công nghệ liên tục và công trình khai thác dầu khí biển.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình bao gồm 3 bài học chuyên đề được cấu trúc chặt chẽ theo trình tự từ cơ sở lý thuyết sai lệch đến thực hành các công nghệ căn chỉnh hiện đại:

  • Bài 1: Các dạng sai lệch trục giữa bơm và động cơ (5 giờ lý thuyết):

    • Trình bày ý nghĩa của việc căn chỉnh đồng tâm trục trong việc bảo vệ ổ bi, giảm rung động, hạn chế hỏng phớt và kéo dài tuổi thọ thiết bị.
    • Phân tích 3 dạng sai lệch cơ bản khi ghép nối bằng khớp nối mềm:
      • Sai lệch khoảng cách: Đo độ hở mặt đầu ($K_1, K_2$) giữa hai nửa khớp nối.
      • Sai lệch góc: Biểu thị độ không song song của hai mặt đầu theo phương ngang và phương thẳng đứng, yêu cầu độ lệch $g = |G_1 - G_2|/2 \le [g]$.
      • Sai lệch hướng tâm: Độ lệch khoảng cách giữa hai đường tâm trục trong mặt phẳng đứng và mặt phẳng ngang, yêu cầu $T_1 = T_2 \le [t]$.

  • Bài 2: Căn chỉnh đồng trục bơm và động cơ bằng đồng hồ so (20 giờ: 5 LT, 15 TH):

    • Kỹ thuật kiểm tra bệ đỡ, sự ảnh hưởng của lực kéo từ đường ống công nghệ và quy trình triệt tiêu hiện tượng chân khập khiễng ("Soft foot" với khe hở cho phép $\le 0{,}05\text{ mm}$).
    • Phương pháp đồng hồ so và phương pháp đồng dạng hình học: Đo thông số tại 4 vị trí chu vi ($12\text{h}, 6\text{h}, 3\text{h}, 9\text{h}$) để lập đồ thị trên giấy milimet.
    • Thiết lập công thức giải tích xác định chiều dày căn đệm ($S_1, S_2, S_3, S_4$) cần thêm hoặc bớt tại 4 bu lông chân máy ($A_1, A_2, A_3, A_4$) dựa trên các kích thước hình học $L, l, r$ và số đo $a_B, a_H, b_B, b_H$.

  • Bài 3: Căn chỉnh đồng trục bơm và động cơ bằng thiết bị laser TMEA2 – SKF (20 giờ: 4 LT, 14 TH, 2 KT):

    • Cấu tạo và nguyên lý hệ thống quang điện tử TMEA2 của hãng SKF: Sử dụng 2 đầu đo diode laser (bước sóng $670\text{–}675\text{ nm}$, cấp laser 2) kết hợp cảm biến vị trí PSD một trục ($8{,}5 \times 0{,}9\text{ mm}$).
    • Quy trình vận hành: Khai báo kích thước máy ($A, B, C$), định vị tia laser tại vị trí $12\text{h}$, quay trục $180^\circ$ qua các vị trí $9\text{h} \rightarrow 3\text{h} \rightarrow 12\text{h}$.
    • Đọc và xử lý số liệu hiển thị trực tuyến: Độ lệch góc, độ lệch song song và giá trị dịch chuyển $F_1, F_2$ tại chân máy trước và sau theo phương đứng và phương ngang.

Progression logic của giáo trình đi từ việc nhận diện bản chất sai lệch hình học đến giải bài toán căn chỉnh bằng công cụ cơ học truyền thống (đồng hồ so) và nâng cấp lên phương pháp đo lường quang học tự động (thiết bị laser).

[Bài 1: Nhận diện sai số hình học]
[Bài 2: Tính toán cơ khí & Đồng hồ so]
[Bài 3: Đo lường quang học bằng Laser SKF]

Kiến thức nền tảng được xây dựng

  • Cơ sở hình học và dung sai lắp ghép: Xây dựng mô hình tính toán hình học vi phân dựa trên phương pháp tam giác đồng dạng, chuyển đổi số đo góc nghiêng thành chiều dày căn đệm dưới chân máy.
  • Nguyên lý cân bằng cơ học và tĩnh học kết cấu: Giải thích cơ chế biến dạng do hiện tượng Soft foot, lực căng từ hệ thống đường ống và ảnh hưởng của lực siết bu lông chéo đến độ ổn định của tổ hợp máy.
  • Nguyên lý quang học và cảm biến: Cung cấp nguyên lý phát xạ laser bán dẫn và cơ chế ghi nhận tín hiệu vị trí trên bề mặt cảm biến PSD để tự động hóa quá trình xác định tâm trục quay.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp đặt đồ gá nam châm, cố định xích kẹp, vận hành thiết bị quang học TMEA2, sử dụng thước cặp đo khe hở và thao tác chêm các lá căn kích thước $50 \times 50\text{ mm}$ (độ dày từ $0{,}05\text{ mm}$ đến $1{,}0\text{ mm}$).
  • Kỹ năng phân tích (Analytical skills): Phân tích 4 trường hợp sai lệch phối hợp giữa góc và hướng tâm ($a_B \gtrless a_H, b_B \gtrless b_H$); tính toán bù trừ sai số khi quay trục ngược chiều và hiệu chỉnh dung sai theo tiêu chuẩn nhà sản xuất.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lập quy trình công nghệ căn chỉnh tổ hợp bơm - động cơ công nghiệp, bảo đảm thiết bị đạt chuẩn vận hành không rung động và không sinh nhiệt cục bộ.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình sư phạm định hướng năng lực thực hiện, kết hợp phương pháp dạy học tích cực với thời lượng thực hành xưởng chiếm ưu thế (hơn 64% tổng số giờ thực tế của môn học).

  • Phương pháp giảng dạy của người dạy:

    • Áp dụng các bài giảng lý thuyết ngắn gọn kết hợp trình chiếu mô phỏng trực quan.
    • Sử dụng phương pháp dạy học nêu vấn đề thông qua các câu hỏi tình huống thực tế (ví dụ: xử lý hiện tượng bulông căn bị đội, quy định dấu khi quay trục từ $6\text{h} \rightarrow 12\text{h}$ trên giấy đo micromet).
    • Tổ chức hướng dẫn mẫu thao tác đo kiểm trên mô hình thực hành và giám sát quy trình an toàn.

  • Phương pháp học tập của người học:

    • Tổ chức học tập theo nhóm nhỏ từ 4 đến 6 người học. Nhóm trưởng phân công các thành viên thực hiện các công đoạn: gá đồng hồ so, đọc thông số, vẽ đồ thị, tính toán chiều dày căn đệm và siết bu lông.
    • Thực hiện phương pháp tự học và chuẩn bị bài trước khi lên lớp, bảo đảm tham dự tối thiểu 70% số tiết lý thuyết theo quy định.

  • Quy trình kiểm tra và đánh giá: Đánh giá học phần tuân thủ Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội:

    • Điểm đánh giá thường xuyên và định kỳ (Trọng số 40%): Gồm 1 điểm hỏi miệng thường xuyên (sau 15 giờ) và 1 bài kiểm tra định kỳ viết/trắc nghiệm/thực hành (sau 45 giờ) đánh giá các chuẩn đầu ra A1, B1, C1.
    • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 75 giờ gồm phần thi lý thuyết tổng hợp và bài thi thực hành căn chỉnh cụm bơm đạt độ chính xác dung sai quy định. Điểm chấm theo thang điểm 10 và quy đổi sang thang điểm 4 theo hệ thống tín chỉ.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính thực tiễn cao nhờ việc kết hợp hài hòa giữa kỹ thuật cơ khí kinh điển và công nghệ đo kiểm hiện đại trong ngành dầu khí:

  • Tích hợp công nghệ đo căn laser hiện đại: Thay vì chỉ tập trung vào phương pháp cơ khí truyền thống, giáo trình đưa vào quy trình vận hành hoàn chỉnh bộ thiết bị đo kiểm laser SKF TMEA2. Thiết bị này giúp hiển thị kết quả sai lệch và hướng dẫn giá trị điều chỉnh chân máy ($F_1, F_2$) trực tiếp trên màn hình LCD, đạt độ phân giải $0{,}01\text{ mm}$ với sai số hệ thống $<2%$.
  • Giải quyết các sự cố thực tế trên công trình biển: Nội dung giáo trình đúc kết trực tiếp từ kinh nghiệm bảo dưỡng tại Xí nghiệp Khai thác Dầu khí, chú trọng các biện pháp xử lý tình trạng biến dạng do đường ống kéo, khắc phục lỗi chân khập khiễng (Soft foot) và kiểm soát hiện tượng giãn nở nhiệt.
  • Hệ thống hóa tài liệu tham khảo trong nước và quốc tế: Tài liệu được chuẩn hóa dựa trên các giáo trình thủy khí, bơm quạt máy nén của Đại học Bách khoa Hà Nội, Đại học Bách khoa TP.HCM, Đại học Hàng hải, đồng thời đối chiếu với các cẩm nang kỹ thuật của Ontario Power Generation (Pumps Reference Guide), Mukesh Sahdev (Centrifugal pumps) và hãng sản xuất Carver Pump Company.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và học viên đào tạo nghề: Giáo trình được thiết kế làm tài liệu học tập bắt buộc cho sinh viên hệ Cao đẳng và học viên hệ Trung cấp chuyên ngành Sửa chữa thiết bị chế biến dầu khí và nghề Lắp đặt - Vận hành - Bảo dưỡng bơm, quạt, máy nén khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng kỹ thuật cơ sở trước khi học mô đun này, bao gồm:
    • An toàn vệ sinh lao động (ATMT19MH01)
    • Dung sai lắp ghép (CK19MH05)
    • Vật liệu cơ khí (CK19MH04)
    • Vẽ kỹ thuật 1 & 2 (CK19MH01, CK19MH02)
    • Cơ kỹ thuật (CK19MH03)
    • Gia công nguội cơ bản (CG19MĐ01)
    • Sửa chữa - Bảo dưỡng bơm 1 (CK19MĐ05)
  • Giảng viên và cán bộ kỹ thuật: Giảng viên sử dụng giáo trình để thiết lập giáo án lý thuyết, bài tập tình huống và phiếu hướng dẫn thực hành xưởng. Đồng thời, kỹ sư bảo trì, kỹ thuật viên tại các nhà máy lọc dầu, xí nghiệp hóa chất và công trình khai thác dầu khí có thể dùng giáo trình làm tài liệu chuẩn hóa quy trình căn tâm thiết bị quay.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên, học viên hệ Cao đẳng/Trung cấp nghề bảo dưỡng thiết bị cơ khí, dầu khí; đồng thời là tài liệu tham khảo chuẩn mực cho kỹ thuật viên và kỹ sư cơ điện đang công tác tại các nhà máy công nghiệp.

2. Cần chuẩn bị kiến thức nền nào trước khi tiếp cận mô đun?

Người học cần nắm vững kiến thức về an toàn lao động, dung sai đo lường, đọc bản vẽ cơ khí, cơ học kỹ thuật và đã hoàn thành phần thực hành cơ bản của mô đun Sửa chữa - Bảo dưỡng bơm 1.

3. Điểm khác biệt của giáo trình so với các tài liệu máy bơm khác là gì?

Tài liệu không phân tích chung chung về lý thuyết dòng chảy mà tập trung chuyên sâu vào giải thuật thực hành căn chỉnh độ đồng tâm giữa trục bơm và động cơ dẫn động khớp nối mềm, chi tiết hóa cả phương pháp đồng hồ so lẫn phương pháp laser TMEA2 (SKF).

4. Làm sao để tự học và thực hành mô đun đạt hiệu quả cao?

Người học cần nghiên cứu kỹ lý thuyết phân loại sai lệch, làm quen cách lập bảng đồ thị milimet từ số đo 4 vị trí đồng hồ so, sau đó rèn luyện kỹ năng vận hành thiết bị quang học và tuân thủ quy tắc an toàn xưởng máy.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình đi kèm danh mục tài liệu tham khảo chuyên ngành từ các trường đại học kỹ thuật hàng đầu (ĐH Bách khoa Hà Nội, ĐH Bách khoa TP.HCM, ĐH Hàng hải) và cẩm nang bảo dưỡng máy bơm quốc tế của Ontario Power Generation, Carver Pump.

Kết luận (150 từ)

Giáo trình mô đun Sửa chữa - Bảo dưỡng bơm 2 (CK19MĐ06) của Trường Cao đẳng Dầu khí cung cấp một giải pháp đào tạo thực hành hoàn chỉnh về công tác căn chỉnh đồng tâm trục máy bơm công nghiệp. Giá trị cốt lõi của tài liệu nằm ở tính chuẩn hóa cao về quy trình đo kiểm, hệ thống công thức giải tích xác thực và hướng dẫn thực tế trên thiết bị laser chuyên dụng.

Lộ trình học tập đề xuất cho người học là nắm vững lý thuyết sai số hình học tại Bài 1, thuần thục kỹ năng căn chỉnh bằng đồng hồ so tại Bài 2, làm chủ công nghệ đo laser tại Bài 3 trước khi bước vào kỳ Thực tập sản xuất tại doanh nghiệp. Người học có thể mở rộng kiến thức thông qua việc tham khảo thêm cẩm nang của Ontario Power Generation và các tài liệu chuẩn đoán rung động của hãng SKF.
