Tổng quan về giáo trình

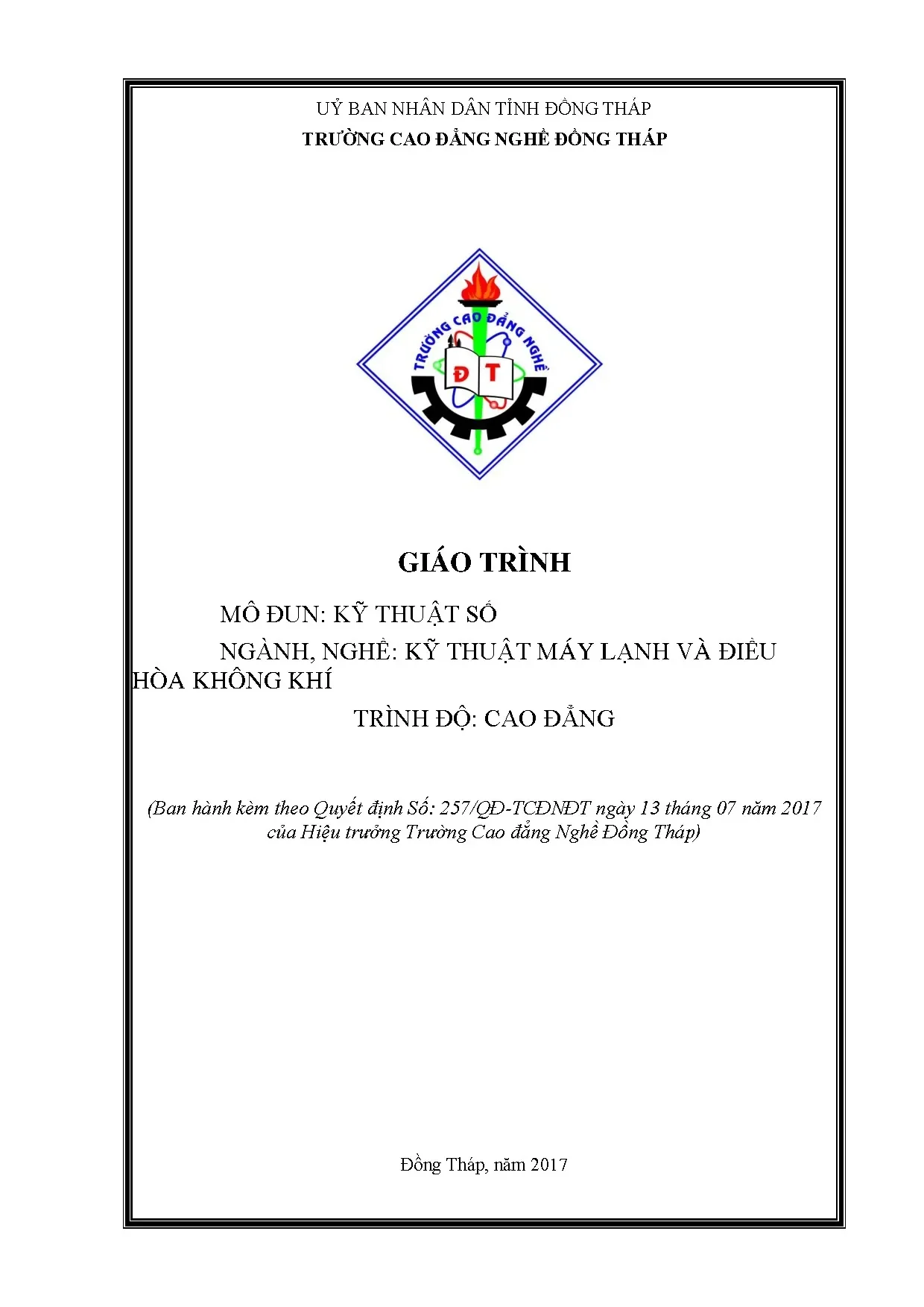

Giáo trình mô đun Kỹ thuật số (mã số mô đun: MĐ 34) được biên soạn theo chương trình khung ban hành năm 2017 của Trường Cao đẳng Nghề Đồng Tháp (kèm theo Quyết định số 257/QĐ-TCĐNĐT ngày 13 tháng 07 năm 2017 của Hiệu trưởng nhà trường), do tác giả Lâm Văn Vũ chủ biên. Mô đun có thời lượng đào tạo quy chuẩn là 90 giờ.

Về vị trí trong chương trình đào tạo, Kỹ thuật số là mô đun kỹ thuật cơ sở, được bố trí giảng dạy sau khi người học đã hoàn thành các học phần nền tảng bao gồm: Linh kiện điện tử, Đo lường điện – điện tử, Điện tử tương tự và Mạch điện tử cơ bản. Kiến thức của mô đun đóng vai trò cầu nối trực tiếp giữa kỹ thuật mạch tương tự cổ điển và các hệ thống điều khiển số hiện đại.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện:

  • Về kiến thức: Cung cấp định nghĩa về tín hiệu số, nguyên lý hoạt động, bảng chân lý và ký hiệu của các cổng logic cơ bản; giải thích cấu tạo và nguyên lý của các mạch số chuyên dụng như mạch đếm, mạch ghi dịch, mạch chốt, mạch chuyển đổi và mạch logic chức năng MSI.
  • Về kỹ năng: Hình thành năng lực tính toán, tối giản biểu thức logic, đọc sơ đồ chân vi mạch, lắp ráp và kiểm tra hoạt động của các mạch số cơ bản trên panel thực hành cũng như trong ứng dụng thực tế.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tính kỷ luật, cẩn trọng, tỉ mỉ và tuân thủ an toàn trong quá trình thao tác với linh kiện và thiết bị bán dẫn.

Cấu trúc giáo trình gồm 7 bài học được sắp xếp theo trình tự từ lý thuyết toán học logic cơ sở đến các mạch tổ hợp, mạch tuần tự, vi mạch bán dẫn và kỹ thuật chuyển đổi dữ liệu. Đặc điểm của tài liệu là phương pháp tiếp cận trực quan, diễn giải kèm theo bảng trạng thái, giản đồ sóng thời gian và các bài tập ứng dụng tính toán cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung 90 giờ của giáo trình được phân bố qua 7 bài học trọng tâm:

  1. Bài 01: Đại cương về kỹ thuật số (MĐ34-01): Khái niệm tín hiệu tương tự và tín hiệu số; các hệ thống số (Thập phân, Nhị phân, Bát phân, Thập lục phân Hex) và phương pháp chuyển đổi qua lại; các loại mã số (mã BCD, mã ASCII 7-bit); các phép toán số học nhị phân, thập lục phân và BCD (quy tắc cộng hiệu chỉnh 6 khi tổng lớn hơn 9); các cổng logic cơ bản (AND, OR, NOT, NAND, NOR, EX-OR, EX-NOR, Buffer); đại số Boole, định lý De Morgan, định lý triển khai Shannon (dạng tổng chuẩn $\Sigma$ và tích chuẩn $\Pi$); phương pháp rút gọn biểu thức bằng đại số và biểu đồ Karnaugh (từ 2 đến 6 biến); các thông số điện đặc trưng của IC số (nguồn cung cấp $V_{CC}$, $V_{DD}$, các ngưỡng điện áp $V_{IH}$, $V_{IL}$, $V_{OH}$, $V_{OL}$, dòng điện $I_{IH}$, $I_{IL}$, $I_{OH}$, $I_{OL}$, thời gian trễ truyền, kết cấu vỏ IC dạng DIP, SIP, PGA) và mã các vi mạch cổng logic thông dụng như 74LS00, 74LS02, 74LS04, 74LS08, 74LS32, 74LS136, 74LS266.
  2. Bài 02: Flip – Flop (MĐ34-02): Phân tích mạch dao động đa hài hai trạng thái bền; cấu trúc Flip-Flop (FF) R-S không đồng bộ sử dụng cổng NAND và NOR; định nghĩa xung nhịp Clock ($CK$) và các chế độ kích hoạt (mức logic 0, 1; sườn xung lên, sườn xung xuống); các dạng FF đồng bộ gồm FF R-S, FF J-K, FF T (xây dựng từ FF J-K nối chung 2 ngõ vào), FF D và mô hình Master-Slave (chính – phụ); chức năng của các ngõ vào thiết lập trạng thái ban đầu Preset ($PRE$) và Clear ($CLR$); quy trình thiết kế hệ tuần tự từ giản đồ trạng thái bằng IC 7474 và IC 7476.
  3. Bài 03: Mạch đếm và thanh ghi (MĐ34-03): Phân loại và nguyên lý hoạt động của mạch đếm; mạch đếm lên/đếm xuống không đồng bộ 3-bit; mạch đếm lên/xuống kết hợp sử dụng bộ ghép kênh MUX 2-to-1 hoặc cổng EX-OR; kỹ thuật thiết kế mạch đếm không đồng bộ chia $N$ tần số bằng phương pháp Reset (dùng cổng NAND tác động vào ngõ xóa $CLR$) và phương pháp Preset; mạch đếm đồng bộ chịu tác động song song của xung $CK$; các dạng mạch đếm vòng (Ring Counter), mạch đếm vòng xoắn Johnson Counter và mạch đếm nạp trước số đếm song song (Parallel Load - $LD$).
  4. Bài 04: Mạch logic MSI (MĐ34-04): Khảo sát nguyên lý và sơ đồ của các mạch ghép kênh (Multiplexer - MUX), mạch tách kênh (Demultiplexer - DEMUX); các loại vi mạch mã hóa (Encoder) và giải mã (Decoder) tích hợp quy mô trung bình (MSI).
  5. Bài 05: Họ vi mạch TTL – CMOS (MĐ34-05): Cấu trúc phần cứng và thông số kỹ thuật của transistor lưỡng cực (họ vi mạch TTL) và transistor hiệu ứng trường MOSFET (họ vi mạch CMOS); kỹ thuật phối hợp trở kháng và dải điện áp khi giao tiếp liên họ giữa TTL và CMOS; phương pháp ghép nối tầng ngõ ra mạch logic điều khiển tải công suất.
  6. Bài 06: Bộ nhớ (MĐ34-06): Khái niệm về các loại bộ nhớ bán dẫn; phương pháp ghép nối để mở rộng dung lượng bộ nhớ (tăng độ dài từ nhớ và tăng số lượng ô nhớ); khảo sát các IC nhớ chuyên dụng.
  7. Bài 07: Kỹ thuật ADC – DAC (MĐ34-07): Nguyên lý hoạt động và sơ đồ cấu trúc của mạch chuyển đổi số sang tương tự (DAC); nguyên lý mạch chuyển đổi tương tự sang số (ADC); giới thiệu các dòng vi mạch ADC/DAC thương mại.

Progression logic (tiến trình logic) của tài liệu đi từ đơn vị thông tin mức bit $\rightarrow$ cổng logic rời rạc $\rightarrow$ mạch logic tổ hợp $\rightarrow$ mạch logic tuần tự lưu trữ trạng thái $\rightarrow$ hệ thống tích hợp quy mô MSI/LSI $\rightarrow$ giao tiếp phần cứng thực tế và chuyển đổi tương tự - số.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết cốt lõi bao gồm:

  • Hệ thống số học nhị phân và mã hóa: Cơ chế tính toán nhị phân, trọng số vị trí $2^n$, quy tắc chuyển đổi mã BCD, chuyển đổi mã Hex sang hệ nhị phân 4-bit, chuẩn ký tự ASCII 7-bit ($2^7 = 128$ trạng thái).
  • Nền tảng đại số Boole và định lý Shanon: Khái niệm hàm logic một biến, nhiều biến; 3 phép toán logic căn bản (AND, OR, NOT); định lý đảo De Morgan ($\overline{A \cdot B} = \overline{A} + \overline{B}$ và $\overline{A + B} = \overline{A} \cdot \overline{B}$); dạng chuẩn tắc tổng các tích (SOP - $\Sigma$) và tích các tổng (POS - $\Pi$).
  • Kỹ thuật tối ưu hóa phần cứng: Sử dụng bìa Karnaugh từ 2 đến 6 biến với quy tắc gom nhóm ô kề nhau theo lũy thừa $2^k$ (1, 2, 4, 8 ô) nhằm giảm thiểu số lượng cổng logic cần dùng.
  • Nguyên lý mạch tuần tự và phân tần xung nhịp: Mối quan hệ giữa cấu trúc mạch đếm $n$-tầng với khả năng phân chia tần số ($f/2$, $f/4$,...), phương pháp kích hoạt bằng sườn xung và cơ chế nạp song song thông qua các chân điều khiển không phụ thuộc xung nhịp ($PRE$, $CLR$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện sơ đồ chân của các IC số chuẩn (như IC 7474 - Dual D-Type Flip-Flop, IC 7476 - Dual J-K Flip-Flop with Set/Reset, 74LS00, 74LS08); kỹ năng đấu dây chính xác nguồn $V_{CC}$ (5V $\pm$ 0.5V đối với chuẩn TTL) hoặc $V_{DD}$ (3–15V đối với CMOS); kỹ năng đo kiểm mức điện áp logic bằng đồng hồ vạn năng hoặc thiết bị hiển thị logic.
  • Kỹ năng phân tích (Analytical skills): Lập và đọc bảng chân trị (Truth Table); phân tích giản đồ sóng thời gian (Timing Diagram) của tín hiệu xung $CK$, ngõ ra $Q$, $\overline{Q}$; kỹ năng tối giản biểu thức logic phức tạp trước khi thiết kế sơ đồ nguyên lý.
  • Kỹ năng thực hành (Practical competencies): Lắp ráp, đo kiểm và phát hiện lỗi sai hỏng (troubleshooting) trên panel mạch thực hành; thiết kế các mạch tuần tự theo yêu cầu chuyển trạng thái xác định; cách ly và nâng dòng cho tải công suất thông qua cổng đệm (Buffer) hoặc linh kiện trung gian.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp giữa thuyết giảng lý thuyết kỹ thuật và thực hành thao tác trên mô hình panel vi mạch. Với thời lượng 90 giờ, giáo trình được thiết kế để học viên tiếp thu nguyên lý ở mức độ trực quan, sau đó tiến hành kiểm chứng ngay trên thiết bị.

Bài tập và bài tập thực hành (Practical exercises)

Hệ thống bài tập trong giáo trình được xây dựng bám sát từng bài học:

  • Bài tập toán học và biến đổi: Chuyển đổi giữa các hệ đếm (ví dụ: chuyển các số thập phân $37_{10}, 14_{10}, 189_{10}$ sang nhị phân; $478_8, 238_8$ sang nhị phân; $22_{10}, 321_{10}, 2007_{10}$ sang thập lục phân; mã hóa BCD cho các số $12, 192, 2079, 15436$); thực hiện các phép toán cộng trừ nhị phân, thập lục phân và BCD có nhớ/mượn.
  • Bài tập rút gọn và biến đổi cổng: Rút gọn các biểu thức logic bằng phương pháp đại số và biểu đồ Karnaugh 3 biến, 4 biến; thiết kế mạch logic tạo hàm $Y = f(A,B,C)$ chỉ bằng các cổng NAND 2 ngõ vào bằng cách sử dụng định lý De Morgan.
  • Bài tập thiết kế hệ tuần tự: Thiết kế hệ tuần tự có 1 ngõ vào $X$ và 2 ngõ ra $Z_1, Z_2$ có 4 trạng thái $A (10), B (00), C (01), D (11)$ chuyển trạng thái theo sườn xuống của xung nhịp bằng FF J-K kết hợp cổng logic hoặc FF-D.
  • Thực hành lắp ráp mạch: Hướng dẫn sơ đồ mạch lắp ráp thực tế các loại Flip-Flop (RS, J-K, T, D, mạch đặt trước và xóa) sử dụng các IC 7476, 7474, 7404, 7410, kết nối công tắc gạt (SW) và đèn LED chỉ thị (D) để lập bảng sự thật thực tế.

Phương pháp đánh giá (Assessment methods)

  • Đánh giá lý thuyết: Kiểm tra khả năng hiểu định nghĩa, chuyển đổi hệ đếm, phát biểu nguyên tắc hoạt động của các cổng logic, phân tích bảng trạng thái mạch đếm và thanh ghi.
  • Đánh giá kỹ năng thực hành: Đánh giá độ chính xác trong quá trình lắp ráp mạch trên panel, thời gian thực hiện, kỹ năng sử dụng thiết bị đo kiểm mức logic và thái độ tuân thủ quy tắc an toàn, vệ sinh công nghiệp.

Hướng dẫn tự học (Self-study guidelines)

Giáo trình khuyến nghị người học tự rèn luyện bằng cách giải các bài toán chuyển đổi hệ cơ số và tối giản hàm số logic trước khi lên lớp; chủ động đối chiếu bảng trạng thái lý thuyết với kết quả đo kiểm thực tế trên vi mạch; rèn luyện thói quen đọc bảng thông số kỹ thuật (Datasheet) của các họ vi mạch bán dẫn thông dụng.

Điểm nổi bật và cập nhật

  • Cập nhật chương trình đào tạo nghề: Giáo trình được nhóm biên soạn chuẩn hóa theo khung chương trình đào tạo năm 2017 của Trường Cao đẳng Nghề Đồng Tháp, tinh gọn các lý thuyết giải tích phức tạp, tập trung vào phương pháp đơn giản hóa đại số Boole và bảng Karnaugh có tính ứng dụng trực tiếp trong kỹ thuật điện tử.
  • Phân tích so sánh công nghệ: Giáo trình làm rõ sự khác biệt bản chất giữa kỹ thuật số và kỹ thuật tương tự; chỉ ra các ưu điểm vượt trội của mạch số (dễ thiết kế nhờ vi mạch chuẩn hóa, khả năng chống nhiễu cao do chỉ xử lý 2 mức 0 và 1, độ phân giải cao, khả năng lưu trữ và lập trình hoạt động) song song với việc phân tích các hạn chế (đại lượng vật lý thực tế phần lớn là tương tự, đòi hỏi phải có khâu chuyển đổi ADC/DAC).
  • Cung cấp thông số phần cứng cụ thể: Thay vì chỉ trình bày logic thuần túy, tài liệu cung cấp chi tiết các đặc tính vật lý của IC như: dải điện áp nguồn chuẩn ($5\text{V} \pm 0.5\text{V}$ của TTL; $3\text{V} - 15\text{V}$ của CMOS), dải nhiệt độ làm việc (công nghiệp: $0^\circ\text{C} \div 70^\circ\text{C}$, quân sự: $-55^\circ\text{C} \div 125^\circ\text{C}$), thời gian trễ truyền dẫn từ 10% đến 90% biên độ xung, cùng các dạng đóng vỏ thực tế (SIP, DIP, PGA).
  • Gắn kết thực tiễn ngành: Kiến thức của giáo trình hướng tới việc phục vụ sửa chữa, vận hành bo mạch điều khiển trong các ngành Điện tử dân dụng, Điện tử công nghiệp và đặc biệt là hệ thống điều khiển của ngành Kỹ thuật máy lạnh và Điều hòa không khí.

Đối tượng sử dụng giáo trình

Giáo trình Kỹ thuật số (MĐ 34) được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp:

  • Sinh viên và học viên:
    • Sinh viên hệ Cao đẳng và học sinh hệ Trung cấp chuyên ngành Điện tử công nghiệp.
    • Sinh viên hệ Cao đẳng ngành Kỹ thuật máy lạnh và Điều hòa không khí.
    • Học viên các ngành liên quan như Công nghệ kỹ thuật Điện – Điện tử, Điện tử dân dụng, Điện công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần trang bị trước kiến thức về các linh kiện điện tử cơ bản (điện trở, tụ điện, diode, transistor BJT, MOSFET), kỹ năng đo lường điện – điện tử cơ bản và nguyên lý phân tích mạch điện xoay chiều/một chiều.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn, phân bổ giáo án chi tiết cho 90 giờ đào tạo (bao gồm phân phối tiết học lý thuyết, chuẩn bị dụng cụ linh kiện IC 74xx, thiết kế bài tập trên panel thí nghiệm tại xưởng).
  • Kỹ thuật viên và người tự học: Phục vụ làm tài liệu tra cứu các bảng trạng thái logic, mã hiệu vi mạch số cơ bản (TTL họ 74LSxx, CMOS họ 40xx) và phương pháp chuyển đổi tín hiệu trong hệ thống điều khiển tự động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng các khối ngành kỹ thuật điện – điện tử, tự động hóa, điện lạnh (đặc biệt là ngành Kỹ thuật máy lạnh & Điều hòa không khí và Điện tử công nghiệp).

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải hoàn thành các môn học tiên quyết bao gồm: Linh kiện điện tử, Đo lường điện – điện tử, Điện tử tương tự và Mạch điện tử cơ bản để có thể hiểu rõ các thông số phân cực và ghép nối vi mạch bán dẫn.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tinh giản tối đa các phép chứng minh toán học phức tạp, tập trung trình bày trực quan cấu trúc cổng logic, sơ đồ chân IC thực tế (7404, 7410, 7474, 7476), phương pháp rút gọn bìa Karnaugh và các bài tập lắp ráp mạch có thể kiểm chứng ngay trên panel thí nghiệm.

4. Làm sao để tự học hiệu quả?

Người học nên làm đầy đủ các bài tập chuyển đổi cơ số, rèn luyện kỹ năng lập bảng chân trị, vẽ giản đồ xung $CK$ của các mạch đếm, sau đó kiểm tra lại phương trình rút gọn bằng biểu đồ Karnaugh trước khi thực hiện mô phỏng hoặc cắm dây thực tế.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình cung cấp hệ thống bảng chân trị chuẩn, sơ đồ chân vi mạch (IC Pinout) dạng DIP, sơ đồ nguyên lý các mạch ứng dụng Flip-Flop kết hợp điện trở, công tắc, LED chỉ thị và danh mục tài liệu tham khảo chuyên ngành kỹ thuật số.

Kết luận

Giáo trình mô đun Kỹ thuật số (MĐ 34) của Trường Cao đẳng Nghề Đồng Tháp là tài liệu kỹ thuật cơ sở hệ thống hóa toàn bộ kiến thức từ mạch số cơ bản đến vi mạch tổ hợp, mạch tuần tự và kỹ thuật ghép nối chuyển đổi ADC – DAC trong thời lượng 90 giờ đào tạo.

Lộ trình học tập đề xuất:

  1. Nắm vững Bài 1 (Đại cương, cổng logic, đại số Boole, Karnaugh).
  2. Chuyển tiếp sang Bài 2 và Bài 3 (Flip-Flop, Mạch đếm, Thanh ghi, Phân tần xung nhịp).
  3. Mở rộng sang Bài 4, 5, 6, 7 (Mạch logic MSI, Họ vi mạch TTL – CMOS, Bộ nhớ bán dẫn và Kỹ thuật ADC – DAC).

Tài liệu bổ trợ bao gồm các bảng thông số kỹ thuật linh kiện họ 74LSxx, mô hình thí nghiệm panel vi mạch số và hệ thống bài tập thực hành ứng dụng ban hành kèm theo quyết định của nhà trường.
