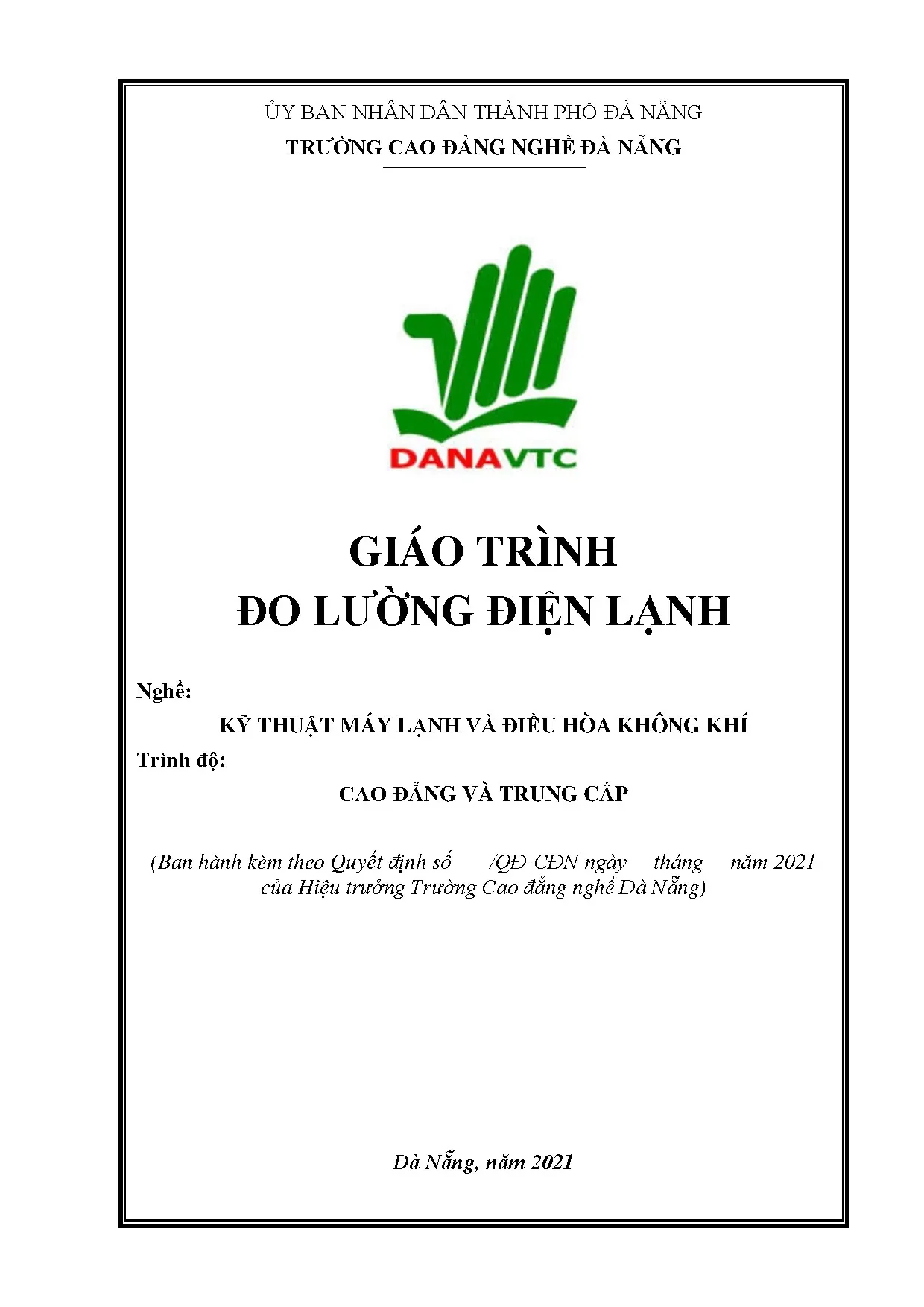

Giáo trình Đo lường Điện lạnh (Mã mô đun: KTML 05) – Trường Cao đẳng Nghề Đà Nẵng
Tổng quan về giáo trình
Giáo trình Đo lường điện lạnh (Mã mô đun: KTML 05) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Kỹ thuật Máy lạnh và Điều hòa không khí ở trình độ Cao đẳng và Trung cấp. Giáo trình được ban hành kèm theo Quyết định của Hiệu trưởng Trường Cao đẳng Nghề Đà Nẵng vào tháng 05/2021, do ThS. Nguyễn Văn Văn chủ biên với sự phối hợp chuyên môn từ tập thể giảng viên Bộ môn Điện lạnh, Khoa Điện – Điện tử. Trong khung chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học cơ sở ngành.
Mục tiêu đào tạo của giáo trình hướng đến việc trang bị cho người học hệ thống kiến thức về lý thuyết đo lường, cấu tạo, nguyên lý vận hành của các thiết bị đo điện, nhiệt độ, áp suất, lưu lượng và độ ẩm. Về mặt kỹ năng, người học được rèn luyện năng lực lựa chọn thiết bị đo phù hợp với dải đo và cấp chính xác, thực hiện thao tác đo kiểm trên các cụm thiết bị nhiệt – lạnh, xử lý sai số và đánh giá các thông số kỹ thuật. Đồng thời, giáo trình rèn luyện ý thức tổ chức nơi làm việc ngăn nắp, tuân thủ an toàn lao động cho người và thiết bị.
Giáo trình có tổng thời lượng 75 giờ, bao gồm 28 giờ lý thuyết, 42 giờ thực hành/thảo luận/thí nghiệm và 5 giờ kiểm tra. Cấu trúc nội dung được thiết kế theo hướng tích hợp, kết hợp tuần tự giữa lý thuyết cơ sở đo lường với quy trình thao tác trên các mô hình thiết bị thực tế như tủ lạnh, máy điều hòa không khí và hệ thống kho lạnh thương nghiệp.
Tài liệu thể hiện tính sư phạm nghề nghiệp thông qua việc tiêu chuẩn hóa các bước công việc, kèm theo bảng phân tích lỗi kỹ thuật thường gặp, nguyên nhân và biện pháp xử lý tương ứng cho từng bài thực hành cụ thể.
Nội dung kiến thức cốt lõi
Các chương và chủ đề chính
Giáo trình được cấu trúc thành 6 bài học chuyên đề, phân bổ theo tiến trình logic từ đo lường các đại lượng vật lý cơ bản đến cài đặt các thiết bị điều khiển chuyên dụng trong ngành lạnh:
- Bài 1: Những khái niệm cơ bản về đo lường (5 giờ: 3 LT - 2 TH): Trình bày định nghĩa đo lường ($X = A_X \cdot X_0$), mục đích, đối tượng đo; phân loại các phép đo (trực tiếp, gián tiếp, tổng hợp); các tham số phẩm chất của dụng cụ đo (sai số, cấp chính xác, độ nhạy $S = \Delta X / \Delta A$, biến sai, hạn không nhạy); lý thuyết sai số (sai số tuyệt đối, sai số hệ thống, sai số ngẫu nhiên, sai số chủ quan, sai số động) và phương pháp tính toán sai số trong phép đo trực tiếp và gián tiếp.
- Bài 2: Đo lường điện (25 giờ: 10 LT - 13 TH - 2 KT): Khảo sát cấu tạo, nguyên lý và đặc tính của 4 cơ cấu chỉ thị cơ điện cơ bản (cơ cấu từ điện, điện từ, điện động, cảm ứng). Trình bày nguyên lý và quy trình đo các thông số dòng điện, điện áp, công suất và điện trở bằng đồng hồ vạn năng (VOM), ampe kìm, vôn kế, oát kế, công tơ điện và ôm kế. Hướng dẫn các phương pháp mở rộng thang đo (điện trở Shunt, biến dòng BI, điện trở phụ $R_p$, biến điện áp BU) và quy trình kiểm tra, hiệu chỉnh công tơ điện.
- Bài 3: Đo nhiệt độ (15 giờ: 5 LT - 9 TH - 1 KT): Khảo sát thang đo nhiệt độ và cấu tạo, nguyên lý của các nhóm dụng cụ đo nhiệt: nhiệt kế giãn nở (chất rắn, chất lỏng); nhiệt áp kế (chất lỏng, chất khí, hơi bão hòa); cặp nhiệt điện (nguyên lý hiệu ứng nhiệt điện, phương pháp nối, bù nhiệt độ đầu tự do, vật liệu chế tạo); nhiệt kế điện trở (bạch kim Pt, đồng Cu, sắt, niken, bán dẫn).
- Bài 4: Đo áp suất (10 giờ: 3 LT - 6 TH - 1 KT): Cung cấp khái niệm, đơn vị và thang đo áp suất; phân loại và nguyên lý làm việc của áp kế chất lỏng (áp kế cột chất lỏng, áp kế phao) và áp kế đàn hồi (áp kế ống Bourdon hình khuyên, áp kế hộp màng/đèn xếp, áp kế ống lò xo).
- Bài 5: Đo lưu lượng và độ ẩm (10 giờ: 3 LT - 7 TH): Trình bày các phương pháp đo lưu lượng dòng chảy (dùng công tơ đo lượng chất lỏng, đo theo áp suất động, đo bằng phương pháp tiết lưu) và các dụng cụ đo độ ẩm không khí ứng dụng trong kỹ thuật điều hòa không khí.
- Bài 6: Sử dụng và cài đặt các bộ điều khiển nhiệt độ (10 giờ: 4 LT - 5 TH - 1 KT): Hướng dẫn sơ đồ đấu dây và quy trình cài đặt thông số kỹ thuật cho các dòng bộ điều khiển nhiệt độ kỹ thuật số thông dụng trong hệ thống lạnh: Ewelly, Dixell và Fox.
Tiến trình cấu trúc nội dung giáo trình:
[Bài 1: Lý thuyết đo lường & Sai số]
[Bài 2: Đo lường các đại lượng điện (I, U, P, R)]
[Bài 3, 4, 5: Đo thông số trạng thái nhiệt lạnh (Nhiệt độ, Áp suất, Lưu lượng, Độ ẩm)]
[Bài 6: Ứng dụng & Cài đặt bộ điều khiển nhiệt độ tự động (Ewelly, Dixell, Fox)]
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng hệ thống lý thuyết đo lường cơ sở thông qua các mô hình toán học và vật lý ứng dụng:
- Lý thuyết biến đổi năng lượng điện - cơ: Thiết lập phương trình cân bằng mômen giữa mômen quay ($M_q$) và mômen cản ($M_c$) trên trục quay của các cơ cấu chỉ thị cơ điện:
- Cơ cấu từ điện: $M_q = B \cdot I \cdot S \cdot W$
- Cơ cấu điện từ: $M_q = \frac{1}{2} I^2 \frac{dL}{d\alpha}$
- Cơ cấu điện động: $M_q = I_1 I_2 \frac{dM_{12}}{d\alpha}$ (hoặc $M_q = I_1 I_2 \frac{dM_{12}}{d\alpha} \cos\varphi$ đối với dòng xoay chiều)
- Cơ cấu cảm ứng: $M_q = C \cdot f \cdot I_1 I_2 \sin\psi$
- Lý thuyết mở rộng thang đo: Thiết lập công thức tính toán điện trở Shunt $R_s$ cho ampe kế, công thức tính điện trở phụ $R_p = R_0(K_u - 1)$ cho vôn kế và hệ số biến đổi của máy biến dòng ($K_I = W_2/W_1$), máy biến áp ($K_v = W_1/W_2$).
- Lý thuyết công suất và năng lượng: Công thức xác định công suất tác dụng ($P = U I \cos\varphi$), công suất phản kháng ($Q = U I \sin\varphi$) trong mạch điện 1 pha và 3 pha ($W = W_A + W_B + W_C$), cùng phương pháp bù trừ tự quay và góc lệch pha $\theta = \pi/2$ khi kiểm chuẩn công tơ điện.
- Nguyên lý chuyển đổi nhiệt - điện và áp suất: Cơ chế sinh suất điện động nhiệt điện trong cặp nhiệt, quan hệ phi tuyến và tuyến tính giữa nhiệt độ với điện trở của vật liệu kim loại/bán dẫn, cơ chế biến dạng đàn hồi của ống Bourdon dưới tác động của áp suất môi chất.
Kỹ năng phát triển
- Kỹ năng kỹ thuật: Đấu nối mạch đo dòng điện, điện áp, công suất và điện trở trên mạch điện xoay chiều 1 pha và 3 pha; căn chỉnh điểm 0 cơ học và điểm 0 điện tử trên đồng hồ VOM/Ôm kế; thao tác lắp đặt cảm biến nhiệt độ, áp kế vào đường ống hệ thống lạnh; thiết lập chu trình xả đá và dải nhiệt độ duy trì trên các bộ điều khiển Ewelly, Dixell, Fox.
- Kỹ năng phân tích: Đọc và giải đoán thang đo trên các thiết bị chỉ thị kim và chỉ thị số; tính toán sai số tuyệt đối, sai số tương đối quy chuẩn; phân biệt và loại trừ sai số hệ thống, sai số nhầm lẫn trong quá trình ghi chép dữ liệu đo.
- Năng lực nghề nghiệp thực tế: Khảo sát, chẩn đoán trạng thái làm việc của động cơ máy nén, quạt dàn lạnh, quạt dàn ngưng; kiểm tra độ cách điện vỏ thiết bị và phát hiện sự cố rò điện bằng đồng hồ vạn năng trên mô hình thực hành.
Phương pháp giảng dạy và học tập
Giáo trình Đo lường điện lạnh áp dụng phương pháp đào tạo tích hợp mô-đun nghề nghiệp, phân bổ thời lượng thực hành chiếm 56% (42/75 giờ) nhằm hình thành kỹ năng nghề trực tiếp trên thiết bị:
Phân bổ thời lượng mô đun KTML 05 (Tổng 75 giờ):
- Tổ chức bài tập và thực hành xưởng: Các bài thực hành được thiết kế đồng bộ theo định mức ca thực hành 20 học sinh - sinh viên, chia thành các nhóm nhỏ từ 2 đến 4 người trên mỗi trạm thiết bị. Hệ thống thiết bị thực hành bao gồm:
- Mô hình thí nghiệm vật rơi tự do (đo lường cơ bản và tính toán sai số).
- Mô hình máy điều hòa không khí.
- Mô hình tủ lạnh dân dụng.
- Mô hình kho lạnh 1 pha và kho lạnh 3 pha.
- Quy trình thực hiện công việc chuẩn hóa: Tất cả các bài thực hành đều được cấu trúc theo 4 giai đoạn cụ thể:
- Kiểm tra tổng thể: Kiểm tra an toàn điện, phần cơ - lạnh và trạng thái hoạt động của dụng cụ đo.
- Vận hành và đo kiểm: Chọn thang đo, đấu nối mạch đo theo đúng sơ đồ nguyên lý, ghi nhận số liệu.
- Xử lý dữ liệu: Tính toán giá trị trung bình, sai số và lập bảng so sánh với thông số định mức của nhà sản xuất.
- Kết thúc ca làm việc: Cắt nguồn điện, thu hồi thiết bị đo và thực hiện vệ sinh công nghiệp.
- Phương pháp đánh giá kết quả học tập: Tiêu chí đánh giá được lượng hóa rõ ràng theo thang điểm 10 cho từng bài học:
| Tiêu chuẩn đánh giá | Nội dung đánh giá | Điểm số |
|---|---|---|
| Kiến thức | Trình bày nguyên tắc đo lường, cấu tạo, nguyên lý dụng cụ đo, phương pháp tính toán sai số | 4.0 |
| Kỹ năng | Thao tác đấu nối chính xác, chọn đúng thang đo, đọc và ghi chép dữ liệu chính xác, đảm bảo an toàn | 4.0 |
| Thái độ | Cẩn thận, tuân thủ an toàn lao động, sắp xếp nơi làm việc ngăn nắp, thực hiện tốt vệ sinh công nghiệp | 2.0 |
| Tổng điểm | 10.0 |
- Hướng dẫn tự học: Học sinh, sinh viên cần hoàn thành các câu hỏi ôn tập lý thuyết cuối mỗi bài, rèn luyện kỹ năng vẽ sơ đồ nguyên lý mạch đo và phân tích các trường hợp sự cố gây hỏng dụng cụ đo (ví dụ: để nhầm thang đo ôm hoặc dòng điện khi đo điện áp nguồn xoay chiều).
Điểm nổi bật và cập nhật
- Cấu trúc tích hợp lý thuyết - thực hành rõ ràng: Giáo trình không tách rời lý thuyết đo lường với ứng dụng thực tế. Mỗi phần lý thuyết về dụng cụ đo (VOM, ampe kìm, áp kế, nhiệt kế) đều đi liền với bài thực hành đo kiểm trên các thiết bị nhiệt lạnh thực tế như tủ lạnh, máy điều hòa không khí và kho lạnh 1 pha, 3 pha.
- Tích hợp công nghệ điều khiển nhiệt độ điện tử: Bên cạnh các cơ cấu đo cơ điện và đồng hồ chỉ thị truyền thống, giáo trình dành riêng Bài 6 để cập nhật quy trình đấu dây và cài đặt thông số vận hành cho các bộ điều khiển nhiệt độ kỹ thuật số hiện đại được sử dụng rộng rãi trong công nghiệp lạnh thương phẩm: Ewelly, Dixell và Fox.
- Hệ thống hóa các lỗi kỹ thuật và biện pháp phòng ngừa: Giáo trình liệt kê chi tiết các lỗi sai phạm phổ biến của người học (như mắc ngược cực tính que đo DC, đọc sai góc nhìn thị sai, chọn sai dải đo gây kịch kim hoặc hỏng cuộn dây, đo nhầm thang đo điện trở vào nguồn điện AC/DC gây cháy nổ linh kiện bên trong đồng hồ) và đưa ra các chỉ dẫn phòng ngừa cụ thể.
- Định mức vật tư và phân bổ trang thiết bị rõ ràng: Cung cấp đầy đủ danh mục thiết bị, dụng cụ, vật tư tính toán cho một ca thực hành tiêu chuẩn 20 học sinh - sinh viên, giúp cơ sở đào tạo dễ dàng chuẩn bị điều kiện giảng dạy tương thích với nội dung giáo trình.
Đối tượng sử dụng giáo trình
- Học sinh, sinh viên:
- Học sinh, sinh viên các hệ Cao đẳng và Trung cấp chuyên ngành Kỹ thuật Máy lạnh và Điều hòa không khí.
- Sinh viên các ngành liên quan như Công nghệ Kỹ thuật Nhiệt, Kỹ thuật Cơ điện tử, Điện công nghiệp cần tài liệu thực hành về đo lường các thông số nhiệt - điện - áp suất.
- Điều kiện tiên quyết (Prerequisites):
- Người học cần hoàn thành các môn học cơ sở gồm: Lý thuyết mạch điện, Kỹ thuật điện - điện tử cơ bản, Cơ kỹ thuật và Nhiệt động lực học kỹ thuật.
- Giảng viên và cán bộ quản lý đào tạo:
- Sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ xây dựng đề cương chi tiết, giáo án tích hợp và đề thi kiểm tra đánh giá cho mô đun KTML 05.
- Làm tài liệu tham khảo cho việc thiết kế, trang bị phòng thực hành và xưởng thực tập nghề Điện lạnh.
- Cán bộ kỹ thuật và thợ bảo trì:
- Tài liệu tham khảo phục vụ tra cứu quy trình đo kiểm, phương pháp mở rộng dải đo của thiết bị đo điện, cũng như phương pháp cài đặt và vận hành các bộ điều khiển nhiệt độ số trong các hệ thống lạnh thực tế.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên theo học nghề Kỹ thuật Máy lạnh và Điều hòa không khí ở hai trình độ: Cao đẳng và Trung cấp nghề theo quy định của Tổng cục Giáo dục Nghề nghiệp.
2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?
Người học cần nắm vững kiến thức các môn học cơ sở ngành đã học trước đó, bao gồm kiến thức cơ bản về mạch điện một chiều và xoay chiều, định luật Ohm, các đại lượng nhiệt động (nhiệt độ, áp suất, độ ẩm, entanpi) và quy tắc an toàn điện cơ bản.
3. Điểm khác biệt của giáo trình so với các giáo trình đo lường điện đại cương là gì?
Khác với các giáo trình đo lường thuần túy lý thuyết điện, giáo trình KTML 05 kết hợp toàn diện giữa đo lường điện (dòng điện, điện áp, công suất, điện trở) với đo lường các đại lượng nhiệt - thủy lực chuyên ngành (nhiệt độ, áp suất ga lạnh, lưu lượng chất lỏng, độ ẩm không khí) và kỹ thuật lập trình bộ điều khiển nhiệt độ kho lạnh chuyên dụng (Ewelly, Dixell, Fox).
4. Làm thế nào để học tập và thực hành đạt kết quả tốt theo giáo trình?
Người học cần nghiên cứu kỹ nguyên lý làm việc của từng cơ cấu đo trước khi vào xưởng; tuân thủ nghiêm ngặt bảng quy trình thực hiện công việc; đặc biệt chú ý kiểm tra thang đo và vị trí que đo trên đồng hồ VOM trước khi đặt vào mạch điện để tránh gây hỏng dụng cụ và mất an toàn lao động.
5. Giáo trình có tích hợp hướng dẫn sử dụng các thiết bị đo điện tử hiện đại không?
Có. Giáo trình hướng dẫn song song cả hai dạng thiết bị: cơ cấu chỉ thị kim truyền thống (từ điện, điện từ, điện động) và các thiết bị đo điện tử hiện đại như đồng hồ vạn năng hiện số (digital VOM), ampe kìm kỹ thuật số và các bộ vi điều khiển nhiệt độ điện tử.
Kết luận
Giáo trình Đo lường điện lạnh (Mã mô đun: KTML 05) do ThS. Nguyễn Văn Văn chủ biên cung cấp hệ thống kiến thức toàn diện và quy chuẩn về kỹ thuật đo lường chuyên ngành Máy lạnh và Điều hòa không khí. Tài liệu kết nối chặt chẽ giữa nền tảng lý thuyết đo lường học thuật với năng lực thực hành thao tác trên các thiết bị nhiệt lạnh dân dụng và công nghiệp.
Lộ trình học tập được thiết kế khoa học: khởi đầu từ lý thuyết đo lường và tính toán sai số, tiến đến kỹ thuật đo các đại lượng điện, đại lượng nhiệt – áp suất – lưu lượng, và hoàn thiện ở năng lực cài đặt các bộ điều khiển nhiệt độ chuyên dụng. Người học có thể tham khảo thêm các tài liệu hướng dẫn kỹ thuật đi kèm từ nhà sản xuất thiết bị đo và catalog thiết bị điều khiển để mở rộng hiểu biết chuyên môn.
