Tổng quan về giáo trình

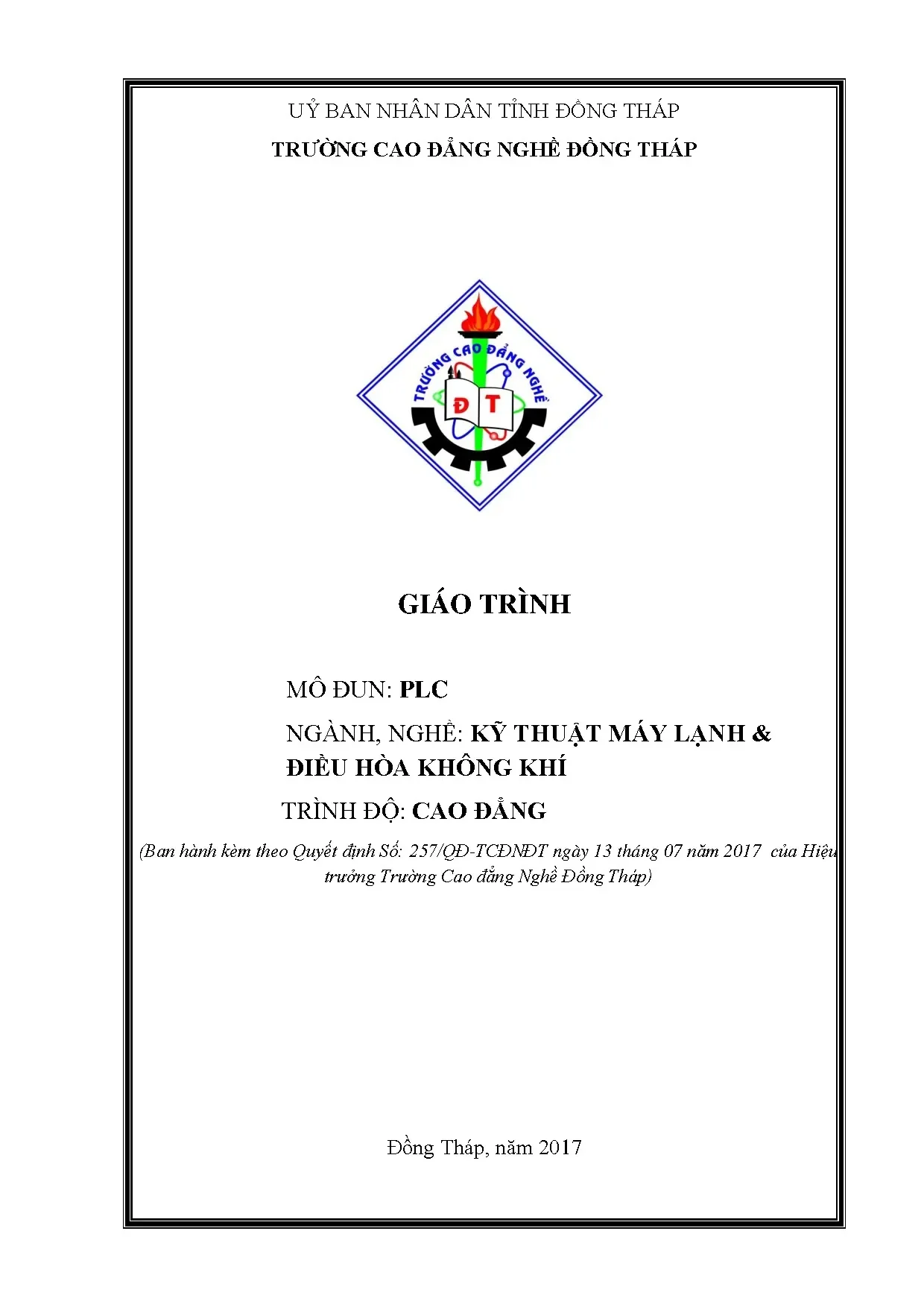

Giáo trình mô đun PLC Cơ bản (Mã số mô đun: MĐ18) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo trình độ Cao đẳng cho ngành, nghề Kỹ thuật máy lạnh và điều hòa không khí. Giáo trình được ban hành chính thức kèm theo Quyết định số 257/QĐ-TCĐNĐT ngày 13 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Đồng Tháp, do tác giả Nguyễn Thanh Tùng đảm nhiệm vai trò chủ biên với sự phối hợp chuyên môn của Tổ bộ môn Điện lạnh và Khoa Điện – Điện tử.

+-------------------------------------------------------------------------+
|                  VỊ TRÍ MÔ ĐUN MĐ18 TRONG CTĐT                          |
|                                                                         |
|  [Trang bị điện & Máy điện / Hệ thống điện dân dụng] (Tiên quyết)       |
|                  [Mô đun MĐ18: PLC Cơ bản]                              |
|     [Thiết kế, lắp đặt tủ điện điều khiển hệ thống lạnh chuyên sâu]     |
+-------------------------------------------------------------------------+

Về vị trí đào tạo, mô đun MĐ18 được bố trí giảng dạy sau khi người học đã hoàn thành các mô đun cơ sở về trang bị điện và máy điện (hoặc hệ thống điện dân dụng). Đây là mô đun chuyên môn bắt buộc, giữ vai trò trang bị kiến thức và kỹ năng tự động hóa điều khiển nhằm phục vụ trực tiếp cho công tác thiết kế, lắp đặt và vận hành hệ thống tủ điện trong kỹ thuật nhiệt – lạnh công nghiệp.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Trình bày rõ nguyên lý hoạt động của hệ điều khiển lập trình; nắm vững cấu trúc phần cứng của dòng PLC Siemens Simatic S7-200 (trọng tâm là CPU 224) và nguyên tắc vận hành của phần mềm lập trình; có năng lực phân tích cấu trúc chương trình, chẩn đoán, phát hiện sai sót và hiệu chỉnh mã lệnh.
  • Về kỹ năng: Soạn thảo và mô phỏng hoàn chỉnh các chương trình điều khiển cơ bản trên máy tính; thực hiện thuần thục ghép nối truyền thông giữa máy tính (PC) và PLC cùng các thiết bị ngoại vi; đấu nối, lắp đặt và vận hành thành công các mạch điện ứng dụng thực tế trong công nghiệp và hệ thống máy lạnh.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện phương pháp làm việc khoa học, tư duy logic chính xác, chủ động thực hiện nhiệm vụ kỹ thuật và tuân thủ nghiêm ngặt các quy định về an toàn lao động, vệ sinh công nghiệp.

Giáo trình tiếp cận kiến thức theo phương pháp tích hợp lý thuyết gắn liền với thực hành thao tác. Cấu trúc nội dung phân định rõ ràng theo tiến trình: từ kiến trúc phần cứng, nguyên lý vòng quét, tập lệnh logic nhị phân, hàm xử lý số học cho đến quy trình lắp ráp, kiểm tra và vận hành tủ điện điều khiển hoàn chỉnh.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình MĐ18 được xây dựng trên cấu trúc 4 bài học chính với logic phát triển kiến thức chặt chẽ từ nền tảng đến ứng dụng:

[Bài 1: Tổng quan S7-200 & STEP 7-Micro/WIN]
[Bài 2: Phép toán nhị phân, Timer & Counter]
[Bài 3: Phép toán số, So sánh & Real-time Clock]
[Bài 4: Quy trình lắp đặt tủ điện điều khiển hệ thống lạnh]
  • Bài 1: Giới thiệu chung về PLC và điều khiển lập trình PLC S7-200: Khái quát bài toán điều khiển tự động, phân tích ưu thế của bộ điều khiển khả trình so với mạch điều khiển nối cứng dùng relay/contactor. Khảo sát cấu trúc phần cứng họ PLC S7-200 CPU 224, kiến trúc bộ xử lý trung tâm (CPU), hệ thống Bus, bộ nhớ RAM, ROM và EEPROM. Phân tích nguyên lý chu trình quét chương trình (Scan cycle), cấu trúc chương trình gồm Chương trình chính (Main Program kết thúc bằng lệnh MEND), Chương trình con (Subroutine - SBR/RET), Chương trình ngắt (Interrupt - INT/RETI). Hướng dẫn phương pháp lập trình hình thang (LAD), danh sách lệnh (STL), sơ đồ khối hàm (FBD) và quy trình cài đặt, thiết lập truyền thông cáp PC/PPI qua phần mềm STEP 7-Micro/WIN 32.
  • Bài 2: Thực hiện các phép toán nhị phân của PLC: Hệ thống hóa các lệnh vào/ra cơ bản (LD, LDN, =), các lệnh tiếp điểm đặc biệt (tiếp điểm đảo trạng thái NOT, nhận biết sườn xung dương P/EU, nhận biết sườn xung âm N/ED) và các bit nhớ đặc biệt (SM0.0, SM0.1, SM0.4, SM0.5). Trình bày các liên kết logic cơ bản (AND, OR, XOR), khối lệnh chốt dữ liệu ghi/xóa giá trị tiếp điểm (Set - S, Reset - R, SI, RI). Phân loại chi tiết nguyên lý hoạt động của Rơle thời gian (Timer On-Delay TON, Timer Off-Delay TOF, Retentive On-Delay TONR) với các cấp độ phân giải 1ms, 10ms, 100ms; Bộ đếm xung (Counter up - CTU, Counter up/down - CTUD). Ứng dụng xây dựng mạch tự duy trì, mạch chốt liên động và các bài toán điều khiển động cơ 1 chiều, đảo chiều quay, khởi động sao – tam giác, 2 động cơ luân phiên, 3 động cơ tuần tự.
  • Bài 3: Thực hiện các phép toán số của PLC: Khảo sát chức năng truyền dẫn dữ liệu theo định dạng Byte, Word, Doubleword và truyền mảng dữ liệu (Block Move). Trình bày tập lệnh so sánh số học và ứng dụng khối hàm đọc/ghi đồng hồ thời gian thực (Real-time clock) cho các hệ thống tự động như điều khiển đèn giao thông và chuông báo giờ học.
  • Bài 4: Lắp đặt tủ điện điều khiển bằng PLC S7-200: Chuẩn hóa quy trình kỹ thuật 3 bước (Soạn thảo/Download chương trình $\rightarrow$ Lắp đặt mạch điện ngoại vi $\rightarrow$ Đo kiểm tra và vận hành thử nghiệm). Áp dụng thi công các tủ điện: điều khiển động cơ quay 1 chiều, đảo chiều quay 3 pha, khởi động sao – tam giác, hệ thống 2 động cơ hoạt động tuần tự và 2 động cơ hoạt động luân phiên có tích hợp khống chế liên động theo tín hiệu cảm biến nhiệt độ và áp suất.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị cho người học các nguyên lý điều khiển tự động hóa căn bản:

  1. Hệ thống điều khiển số và đại số Boole: Cung cấp mô hình liên kết logic giữa các ngõ vào nhị phân và cơ cấu chấp hành ngõ ra.
  2. Cơ chế thực thi vòng quét tuần tự: Phân tích quy trình xử lý dữ liệu của hệ điều hành PLC: đọc tín hiệu từ cổng vật lý vào bảng ảnh tiến trình ngõ vào (PII) $\rightarrow$ thực thi lệnh chương trình từ trên xuống dưới $\rightarrow$ cập nhật kết quả xử lý ra bảng ảnh tiến trình ngõ ra (PIQ) $\rightarrow$ thực hiện truyền thông nội bộ và kiểm tra lỗi.
  3. Hệ thống phân vùng và quản lý bộ nhớ: Khái niệm ô nhớ, kích thước dữ liệu (Bit, Byte, Word, Doubleword) và phân loại các miền nhớ:
    • Miền bộ đệm ngõ vào số: I (Bit), IB (Byte), IW (Word), ID (Doubleword).
    • Miền bộ đệm ngõ ra số: Q, QB, QW, QD.
    • Miền biến cờ (Bit nhớ nội): M, MB, MW, MD.
    • Miền biến dữ liệu: V, VB, VW, VD.
    • Vùng nhớ ngoại vi tương tự: PIB/PQB, PIW/PQW, PID/PQD.
    • Miền dữ liệu khối: DB, DI.
    • Miền đối tượng định thời và đếm: T (Timer), C (Counter).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Cài đặt phần mềm STEP 7-Micro/WIN 32, cấu hình cổng giao tiếp PG/PC Interface, kết nối phần cứng bằng cáp chuyển đổi RS232-RS485 (PC/PPI), biên dịch, nạp (download) và giám sát (monitor) chương trình online.
  • Kỹ năng phân tích: Xây dựng bảng xác lập địa chỉ vào/ra (I/O Allocation Table), chuyển đổi mạch relay sang sơ đồ LAD/STL, phân tích giản đồ thời gian (Timing diagram) của các dòng Timer TON/TOF/TONR và Counter.
  • Kỹ năng thực hành: Đấu nối mạch động lực và mạch điều khiển, tích hợp các cảm biến công nghiệp (bộ điều chỉnh nhiệt độ Thermostat, cảm biến áp suất Strain gage, công tắc hành trình Limit switch), đo kiểm thông mạch, rà soát chạm chập và vận hành an toàn tủ điện.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp module hóa, kết hợp giữa việc truyền đạt lý thuyết nguyên lý tại phòng học chuyên dùng và rèn luyện kỹ năng thực hành trên thiết bị thực tế tại xưởng.

|               TIẾN TRÌNH DẠY - HỌC TÍCH HỢP                |
|                                                             |
|  [Lý thuyết nguyên lý & Cú pháp lệnh]                       |
|  [Thiết kế thuật toán & Lập bảng gán địa chỉ I/O]           |
|  [Soạn thảo mã lệnh (LAD/STL) & Mô phỏng trên Micro/WIN]   |
|  [Đấu nối phần cứng, Cảm biến & Cơ cấu chấp hành]           |
|  [Nạp chương trình, Đo kiểm thông mạch & Vận hành tủ điện]  |

Hệ thống bài tập và nghiên cứu tình huống trong tài liệu bám sát trực tiếp các bài toán kỹ thuật chuyên ngành:

  • Mạch tự giữ và chốt lẫn nhau (Interlock): Phân tích điều kiện an toàn ngăn ngừa ngắn mạch pha trong bài toán đảo chiều động cơ hoặc mạch khóa lẫn nhau giữa hai van điện từ Y1, Y2.
  • Mạch tuần tự cưỡng bức có báo lỗi: Thiết lập quy trình vận hành chuỗi động cơ K1, K2 với nút nhấn ngắt khẩn cấp khi xảy ra sự cố (S4) và nút phục hồi trạng thái (S5).
  • Hệ thống điều khiển khống chế tham số môi chất: Tích hợp tín hiệu ngõ vào từ rơle nhiệt độ và rơle áp suất để tự động đóng cắt, chuyển đổi chế độ làm việc luân phiên của các cụm máy nén lạnh.

Phương pháp đánh giá kết quả học tập được thực hiện đa diện:

  1. Đánh giá kiến thức: Kiểm tra hiểu biết về cấu tạo phần cứng, phân vùng bộ nhớ, chu trình quét và chức năng tập lệnh qua các câu hỏi ôn tập cuối mỗi bài học.
  2. Đánh giá kỹ năng nghề: Chấm điểm trực tiếp trên sản phẩm thực hành thông qua 3 tiêu chí: tính chuẩn xác của thuật toán lập trình, tính thẩm mỹ và độ an toàn trong thi công mạch điện tủ điều khiển, khả năng chẩn đoán và khắc phục sự cố vận hành.

Đối với hoạt động tự học, tài liệu cung cấp hướng dẫn từng bước: từ thao tác cài đặt phần mềm trên hệ điều hành máy tính, cách tra cứu bảng độ phân giải Timer/Counter, đến phương pháp phân tích giản đồ xung để tự kiểm tra tính logic của chương trình trước khi nạp vào PLC.

Điểm nổi bật và cập nhật

Giáo trình mô đun PLC MĐ18 có những đặc điểm kỹ thuật và cấu trúc nội dung nổi bật:

Thông số kỹ thuật chi tiết của phần cứng CPU 224

Giáo trình cung cấp các thông số kỹ thuật tiêu chuẩn của phần cứng dòng Simatic S7-200 CPU 224:

Chỉ tiêu kỹ thuật Thông số chi tiết
Kích thước vật lý $120.5,\text{mm} \times 80,\text{mm} \times 62,\text{mm}$
Dung lượng bộ nhớ Chương trình: $4096,\text{words}$; Dữ liệu: $2560,\text{words}$ (EEPROM)
Thời gian lưu dữ liệu Không mất dữ liệu trong $190,\text{giờ}$ khi mất điện nguồn nhờ tụ duy trì
Cổng vào/ra tích hợp $14,\text{ngõ vào số}$ (Digital Input), $10,\text{ngõ ra số}$ (Digital Output)
Khả năng mở rộng Cho phép ghép nối tối đa $14,\text{module mở rộng}$ (bao gồm cả module Analog)
Tốc độ xử lý $0.37,\mu\text{s}$ cho một lệnh logic Boole
Tài nguyên định thời & đếm $256,\text{Timer}$, $256,\text{Counter}$
Chức năng tốc độ cao $6,\text{bộ đếm tốc độ cao (HSC)}$ tần số $20,\text{kHz}$; $2,\text{bộ phát xung PTO/PWM}$ ($20,\text{kHz}$)

Bảng đối chiếu tập lệnh giữa các hệ PLC công nghiệp

Nhằm giúp người học có cái nhìn tổng quát về cấu trúc lệnh logic, giáo trình cung cấp bảng so sánh đối chiếu trực tiếp giữa Siemens S7-200 với các hãng thiết bị điều khiển khác:

Tên lệnh & Toán hạng Siemens CPU 214/224 Kloeckner Moeller AEG Mitsubishi
Ngõ vào (Input) I0.0 E1 I1 X0
Ngõ ra (Output) Q0.0 A1 Q1 Y0
Bit nhớ (Merker) M0.0 M1 M1 M0
Lệnh Nạp (Load) LD L L LD / Ld
Lệnh VÀ (AND) A U hoặc A U AND
Lệnh HOẶC (OR) O O O OR
Lệnh Nghịch đảo (NOT) NOT N N N (inverts)
Lệnh Kết quả (Assign) = = = OUT

Tích hợp bài toán điều khiển kỹ thuật máy lạnh

Nội dung giáo trình không dừng lại ở các bài tập lý thuyết trừu tượng mà tích hợp trực tiếp các thiết bị đo lường và tác động thực tế của ngành lạnh:

  • Khối vào: Cảm biến nhiệt độ (Bộ điều chỉnh nhiệt Thermostat, Cặp nhiệt điện Thermocouple, Nhiệt trở Thermistor), Cảm biến áp suất/sức căng (Strain gage), Công tắc hành trình (Limit switch).
  • Khối ra: Van điện từ (Solenoid valve), Lò sấy/Lò cấp nhiệt, Động cơ máy nén, Khởi động từ (Contactor), Rơle trung gian.

Đối tượng sử dụng giáo trình

Giáo trình mô đun PLC MĐ18 phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

                  |     ĐỐI TƯỢNG SỬ DỤNG MĐ18      |
[Sinh viên Cao đẳng]      [Giảng viên chuyên ngành]   [Kỹ thuật viên thực tế]
- Ngành Máy lạnh & ĐHKK    - Giáo án tích hợp         - Bảo trì trạm lạnh
- Ngành Điện công nghiệp  - Thiết kế bài tập xưởng    - Nâng cấp tủ relay
- Ngành Tự động hóa       - Barem đánh giá kỹ năng   - Lập trình S7-200
  • Sinh viên Cao đẳng nghề: Đối tượng đào tạo trực tiếp là sinh viên học ngành Kỹ thuật máy lạnh và điều hòa không khí. Ngoài ra, giáo trình có thể sử dụng làm tài liệu tham khảo cho sinh viên các ngành Điện công nghiệp, Cơ điện tử và Tự động hóa trình độ cao đẳng.
  • Yêu cầu tiên quyết (Prerequisites): Người học cần hoàn thành các môn học, mô đun nền tảng về Trang bị điện, Máy điện, hoặc Kỹ thuật lắp đặt hệ thống điện dân dụng và công nghiệp; có kiến thức về nguyên lý hoạt động của các khí cụ điện đóng cắt (relay, contactor, nút nhấn) và kỹ năng sử dụng máy tính cơ bản.
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung chương trình chuẩn để xây dựng giáo án giảng dạy tích hợp, phân bổ thời lượng giữa bài giảng lý thuyết và hướng dẫn thực hành tại xưởng, đồng thời làm căn cứ biên soạn đề thi kiểm tra tay nghề.
  • Kỹ thuật viên và người tự học: Tài liệu cung cấp cấu trúc tập lệnh và hướng dẫn thi công mạch rõ ràng, phù hợp cho kỹ thuật viên bảo trì hệ thống cơ điện lạnh muốn tìm hiểu về chuyển đổi hệ thống điều khiển nối cứng sang điều khiển lập trình PLC Siemens S7-200.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho đối tượng nào?

Giáo trình được biên soạn phục vụ chính thức cho sinh viên trình độ cao đẳng ngành Kỹ thuật máy lạnh và điều hòa không khí thuộc Trường Cao đẳng Nghề Đồng Tháp, đồng thời là tài liệu tham khảo cho sinh viên các khối ngành kỹ thuật điện, tự động hóa và kỹ thuật viên ngành lạnh.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các mô đun tiên quyết về Trang bị điện, Máy điện (hoặc Hệ thống điện dân dụng), nắm rõ nguyên lý bảo vệ, đóng cắt của khí cụ điện và có kỹ năng vận hành máy tính văn phòng cơ bản.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu PLC thông thường?

Tài liệu tập trung ứng dụng chuyên biệt cho ngành nhiệt – lạnh: nội dung bài học dẫn dắt trực tiếp vào quy trình thi công lắp đặt tủ điện điều khiển động cơ máy nén, bơm quạt, và tích hợp các điều kiện khống chế liên động dựa trên tín hiệu nhiệt độ, áp suất thực tế.

4. Người học có thể tự học và thực hành mô phỏng như thế nào?

Người học có thể tự cài đặt phần mềm STEP 7-Micro/WIN 32 trên máy tính cá nhân theo hướng dẫn tại Bài 1, sau đó soạn thảo chương trình bằng ngôn ngữ LAD hoặc STL để chạy mô phỏng các bài toán logic, kiểm tra trạng thái Timer và Counter trước khi tiến hành đấu nối phần cứng.

5. Cần trang bị những phần cứng và phụ kiện nào để thực hành theo giáo trình?

Để thực hành trọn vẹn các nội dung, cần chuẩn bị: thiết bị PLC Siemens họ S7-200 (CPU 224 hoặc tương đương), cáp nạp chương trình PC/PPI (bộ chuyển đổi RS232-RS485), máy tính có cổng COM hoặc cáp chuyển đổi USB-RS232, các khí cụ điện ngoại vi (nút nhấn, contactor, rơle trung gian, đèn báo, van từ, động cơ 3 pha, rơle nhiệt độ và rơle áp suất).

Kết luận

Giáo trình mô đun PLC Cơ bản (MĐ18) cung cấp cấu trúc kiến thức hoàn chỉnh về kỹ thuật điều khiển lập trình trên dòng thiết bị Siemens Simatic S7-200 CPU 224. Giá trị cốt lõi của tài liệu thể hiện ở việc kết nối chặt chẽ giữa lý thuyết vi xử lý, cấu trúc bộ nhớ, tập lệnh nhị phân/số học với các ứng dụng lắp đặt tủ điện thực tế trong ngành máy lạnh và điều hòa không khí.

Lộ trình học tập khuyến nghị bắt đầu từ việc nghiên cứu cấu trúc phần cứng, nguyên lý vòng quét $\rightarrow$ thực hành các phép toán nhị phân, Timer, Counter trên phần mềm mô phỏng $\rightarrow$ làm chủ các hàm xử lý số, đồng hồ thời gian thực $\rightarrow$ tiến hành quy trình 3 bước lắp đặt, đo kiểm và vận hành tủ điện hoàn chỉnh. Tài liệu tham khảo chính phục vụ mô đun là tài liệu kỹ thuật Simatic S7-200 và phần mềm lập trình STEP 7-Micro/WIN do Siemens phát hành.
