TÀI LIỆU MÔ TẢ THƯ MỤC VÀ HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN SỬA CHỮA - BẢO DƯỠNG BƠM 1

Tổng quan về giáo trình

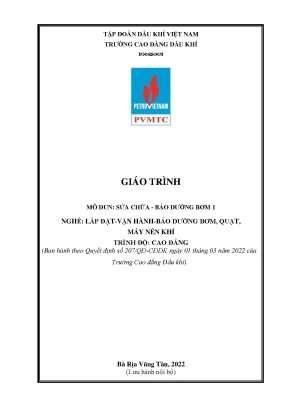

Giáo trình Sửa chữa – Bảo dưỡng bơm 1 (Mã mô đun: MECM53107) là tài liệu đào tạo chuyên môn nghề được ban hành theo Quyết định số 207/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu do tập thể tác giả gồm Nguyễn Thành Danh (Chủ biên), Lê Duy Nam và Bùi Việt An biên soạn nhằm phục vụ công tác giảng dạy trình độ Cao đẳng cho các ngành nghề: Lắp đặt – Vận hành – Bảo dưỡng bơm, quạt, máy nén khí và Sửa chữa thiết bị chế biến dầu khí.

Trong chương trình đào tạo khung gồm 92 tín chỉ (2205 giờ), mô đun MECM53107 có khối lượng 3 tín chỉ với thời lượng thực tế 75 giờ (14 giờ lý thuyết, 57 giờ thực hành/thảo luận và 4 giờ kiểm tra). Học phần được bố trí giảng dạy sau các môn học cơ sở kỹ thuật và là điều kiện tiên quyết trước khi người học tham gia các học phần nâng cao như Sửa chữa – Bảo dưỡng bơm 2 (MECM63120), Thực tập sản xuất (MECM54210) và Khóa luận tốt nghiệp (MECM63222).

Mục tiêu học tập của giáo trình được xác định theo 3 chuẩn đầu ra:

  • Chuẩn kiến thức (A1): Trình bày chính xác cấu tạo, nguyên lý làm việc của các chủng loại bơm công nghiệp thông dụng; lập được quy trình công nghệ tháo lắp, kiểm tra, bảo dưỡng và sửa chữa.
  • Chuẩn kỹ năng (B1): Thực hiện thành thạo các thao tác tháo lắp, nhận biết các dạng sai hỏng, đo đạc kích thước mài mòn và đề xuất phương án xử lý sự cố kỹ thuật tối ưu.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1): Hình thành phương pháp làm việc nhóm, tuân thủ nghiêm ngặt quy trình an toàn lao động và vệ sinh công nghiệp trong môi trường lọc hóa dầu.

Giáo trình được kết cấu gồm 1 Bài mở đầu và 4 bài chuyên đề kỹ thuật, tiếp cận trực tiếp từ lý thuyết phân loại máy thủy khí đến quy trình bảo dưỡng từng dạng kết cấu bơm cụ thể. Điểm đặc thù của tài liệu là sự kết hợp chặt chẽ giữa tính toán thủy lực định lượng và các bảng dữ liệu kỹ thuật thực nghiệm xử lý sự cố tại hiện trường nhà máy.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 5 phần chính với logic tiến trình từ tổng quan phân loại đến chi tiết từng kết cấu bơm thể tích và bơm động năng:

  • Bài mở đầu: Giới thiệu về vị trí của mô đun và ứng dụng của bơm trong công nghiệp chế biến dầu khí (1 giờ lý thuyết): Cung cấp lịch sử phát triển máy thủy khí (gắn liền với các sáng chế của Otto von Guericke/Henrich năm 1640, Thomas Newcomen năm 1805, Leonhard Euler 1751–1754, Benoît Fourneyron năm 1830, A.A. Sablukov năm 1831 và Osborne Reynolds năm 1875). Phân loại toàn diện các dòng bơm theo nguyên lý làm việc (bơm thể tích, bơm cánh dẫn, bơm phun tia), theo công dụng (bơm cấp nước nồi hơi, bơm truyền động thủy lực, bơm nhiên liệu, bơm cứu hỏa, bơm hóa chất) và theo dải thông số cột áp – lưu lượng.
  • Bài 1: Sửa chữa – Bảo dưỡng Bơm piston (16 giờ: 4 giờ lý thuyết, 12 giờ thực hành): Khảo sát chi tiết kết cấu bơm piston tác động đơn, tác động kép và bơm piston vi sai. Phân tích nguyên lý làm việc của cơ cấu trục khuỷu – thanh truyền, hệ thống van hút/van xả. Đưa ra quy trình chạy thử hộp thủy lực chịu áp suất làm việc 25 MPa với áp suất thử 37,5 MPa trong 5 phút. Tổng hợp bảng hướng dẫn chẩn đoán 12 dạng hư hỏng thường gặp ở bơm khoan và cơ cấu phân phối thủy lực.
  • Bài 2: Sửa chữa – Bảo dưỡng Bơm bánh răng (16 giờ: 3 giờ lý thuyết, 13 giờ thực hành, 1 giờ kiểm tra): Phân tích kết cấu bơm bánh răng ăn khớp ngoài và ăn khớp trong chế tạo từ thép không gỉ Inox 304, Inox 316. Trình bày quy trình lắp đặt bệ bơm, hệ thống đường ống Y lọc, van một chiều, cách đấu nối điện động cơ và kỹ thuật khắc phục hiện tượng xâm thực, sụt giảm lưu lượng, tiêu hao công suất do sai lệch độ nhớt chất lỏng.
  • Bài 3: Sửa chữa – Bảo dưỡng Bơm màng (18 giờ: 3 giờ lý thuyết, 14 giờ thực hành, 1 giờ kiểm tra): Mô tả cấu tạo cụm cổng hút/xả xoay linh hoạt 0–180°, buồng chứa lưu chất, màng bơm (diaphragm), 4 cụm van bi – đế van (ball & seat) và bộ van phân phối khí nén (spool, rod). Phân tích chu trình hút – đẩy hai buồng độc lập và các yêu cầu bảo dưỡng phụ tùng hao mòn định kỳ.
  • Bài 4: Sửa chữa – Bảo dưỡng Bơm ly tâm (24 giờ: 3 giờ lý thuyết, 18 giờ thực hành, 1 giờ kiểm tra lý thuyết, 2 giờ kiểm tra thực hành): Trình bày chi tiết bơm ly tâm một cấp (bơm công-xon), nhiều cấp (từ 2 đến 12 cấp bánh công tác) và bơm hai miệng hút. Đi sâu vào cấu tạo bánh công tác đúc chính xác (dạng hở, nửa hở, cánh kín), trục bơm thép hợp kim ghép then, vỏ bơm dạng buồng xoắn ốc, bộ phận dẫn hướng, vòng chống mòn (wear ring), hộp đệm làm kín chèn gioăng và vòng làm kín cơ khí (mechanical seal), cụm ổ đỡ hướng kính và đỡ chặn.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống lý thuyết thủy lực kỹ thuật ứng dụng và các công thức tính toán thông số công nghệ:

  • Công thức lưu lượng lý thuyết bơm piston tác động đơn: $$Q_{\text{lý thuyết}} = \frac{F \cdot l \cdot n}{60} \quad (\text{m}^3/\text{s})$$ (Trong đó: $F$ là diện tích tiết diện piston tính bằng $\text{m}^2$; $l$ là chiều dài hành trình tính bằng $\text{m}$; $n$ là số vòng quay động cơ tính bằng vòng/phút).
  • Công thức lưu lượng lý thuyết bơm piston tác động kép: $$Q_{\text{lý thuyết}} = \frac{F \cdot l \cdot n}{60} + \frac{(F-f) \cdot l \cdot n}{60} \quad (\text{m}^3/\text{s})$$ (Với $f$ là diện tích tiết diện cán piston tính bằng $\text{m}^2$).
  • Hiệu suất thể tích bơm: $\eta_w = \frac{Q_{\text{thực}}}{Q_{\text{lý thuyết}}}$.
  • Hệ thống 5 thông số vận hành bơm ly tâm: Lưu lượng ($Q$), Cột áp tĩnh và động ($H$), Công suất trục và công suất dẫn động ($N_{\text{đc}} = k \cdot N$ với hệ số an toàn $k > 1$), Hiệu suất toàn phần ($\eta$ đạt từ $0,7$ đến $0,9$), Chiều cao hút chân không cho phép ($H_{ck} \le 10\text{m}$ cột nước). Khái niệm tỷ số nén của máy nén khí $R = \frac{P_2}{P_1}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo dỡ, vệ sinh, kiểm tra dung sai kích thước, lắp ráp chính xác các chi tiết quay và tĩnh; kỹ thuật cân chỉnh đồng tâm trục – bệ – động cơ; thay thế chi tiết làm kín cơ khí, gioăng đệm, vòng wear ring và màng bơm.
  • Kỹ năng phân tích (Analytical skills): Đo đạc và đánh giá mức độ mòn xi lanh (xác định ngưỡng giới hạn xói mòn đường kính $> 1,5\text{ mm}$ so với danh nghĩa để thay thế); tính toán lưu lượng, kiểm tra tổn thất áp suất và xác định nguyên nhân rung động, quá nhiệt ổ đỡ.
  • Năng lực thực tiễn (Practical competencies): Vận hành thử nghiệm hệ thống bơm, điều chỉnh lưu lượng qua van hồi áp/bộ filter regulator, xử lý các sự cố khẩn cấp và lập bảng nhật ký theo dõi thông số làm việc tại xưởng sản xuất.

Phương pháp giảng dạy và học tập

Giáo trình xây dựng phương pháp sư phạm tích cực lấy người học làm trung tâm, kết hợp giữa truyền đạt lý thuyết chuyên đề và thực hành trực tiếp trên thiết bị công nghiệp:

  • Phương pháp giảng dạy của giảng viên: Áp dụng thuyết trình ngắn, phương pháp dạy học nêu vấn đề (Problem-based learning), phân tích sơ đồ nguyên lý và hướng dẫn giải quyết các bài tập tình huống hư hỏng thực tế. Giảng viên chia lớp thành các nhóm nhỏ (4–6 học viên) để giao nhiệm vụ tháo lắp, kiểm tra và viết báo cáo kỹ thuật.
  • Quy trình bài tập và thực hành xưởng: Các bài thực hành diễn ra tại phòng xưởng chuyên môn hóa được trang bị máy chiếu, máy phay, đồ gá, mô hình cắt bổ và các cụm bơm thực tế. Học viên thực hành các bước kiểm tra cơ khí, căn chỉnh khe hở, chạy rà các mối ghép ma sát để san phẳng nhấp nhô bề mặt gia công trước khi đóng điện thử tải.
  • Phương pháp và hình thức đánh giá: Thực hiện theo Quy chế đào tạo Cao đẳng chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Điểm đánh giá thường xuyên (hệ số 1, kiểm tra miệng/vấn đáp sau 15 giờ học).
    • Điểm đánh giá định kỳ (hệ số 2, viết/thực hành/trắc nghiệm sau 45 giờ học).
    • Tỷ lệ điểm quá trình (thường xuyên + định kỳ) chiếm trọng số 40%.
    • Điểm thi kết thúc mô đun (thực hành kết hợp lý thuyết sau 75 giờ học) chiếm trọng số 60%.
    • Điểm số tính theo thang điểm 10, làm tròn 1 chữ số thập phân và quy đổi sang thang điểm 4 cùng điểm chữ.
  • Yêu cầu đối với học viên: Hoàn thành tối thiểu 70% thời lượng lên lớp lý thuyết (vắng $> 30%$ số tiết phải học lại mô đun); nghiên cứu giáo trình và tài liệu tham khảo trước buổi học; thực hiện đầy đủ các bài tập nhóm và tuân thủ các quy chuẩn an toàn lao động.

Điểm nổi bật và cập nhật

  • Tính tương thích với công nghệ chế biến dầu khí: Giáo trình tập trung phân tích các giải pháp kết cấu phục vụ bơm chuyển chất lỏng có độ nhớt cao, dầu thô, bùn khoan và hóa chất ăn mòn. Vật liệu chế tạo thân bơm và bánh răng được cụ thể hóa bằng thép không gỉ Inox 304 và Inox 316.
  • Hiện đại hóa cơ cấu làm kín: Cập nhật công nghệ làm kín cơ khí (mechanical seal) tiếp xúc mặt đầu phẳng thay thế cho phương pháp chèn sợi amiăng truyền thống, giúp giảm thiểu rò rỉ hóa chất độc hại và hạ thấp chi phí bảo trì.
  • Tối ưu hóa giải pháp chống mài mòn và cân bằng thủy lực: Hướng dẫn ứng dụng vòng chống mòn (wear ring) bôi trơn bằng chính chất lỏng bơm; phân tích cơ cấu cân bằng lực dọc trục trong bơm ly tâm nhiều cấp thông qua giải pháp bố trí bánh công tác đối xứng, đĩa cân bằng hoặc piston cân bằng.
  • Tích hợp các tài liệu kỹ thuật quốc tế: Nội dung giáo trình đối chiếu và tích hợp kiến thức từ các tài liệu chuyên ngành chuẩn hóa như Pumps Reference Guide (Third edition) của Ontario Power Generation, tài liệu Centrifugal Pumps: Basic Concepts, Operation, Maintenance, and Troubleshooting của Mukesh Sahdev và hướng dẫn kỹ thuật của Carver Pump Company (Hoa Kỳ), cùng hệ thống giáo trình từ Đại học Bách khoa Hà Nội, Đại học Bách khoa TP.HCM và Đại học Hàng hải Việt Nam.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên hệ đào tạo chính quy: Học viên trình độ Cao đẳng và Trung cấp nghề thuộc chuyên ngành Sửa chữa thiết bị chế biến dầu khí, Lắp đặt – Vận hành – Bảo dưỡng bơm, quạt, máy nén khí, cùng sinh viên khối ngành Kỹ thuật Cơ khí, Cơ điện tử và Kỹ thuật Hóa sợi.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở ngành gồm:
    • Dung sai (MECM53001)
    • Vật liệu cơ khí (MECM53002)
    • Vẽ kỹ thuật 1 & 2 (MECM52003, MECM62012)
    • Cơ kỹ thuật (MECM64011)
    • Điện kỹ thuật cơ bản (ELEI53055)
    • Nhiệt kỹ thuật (PETR52002)
    • Gia công nguội cơ bản (MECM53104)
    • Nguyên lý – Chi tiết máy (MECM62015)
  • Giảng viên chuyên nghiệp: Sử dụng làm căn cứ biên soạn giáo án lý thuyết, thiết kế phiếu hướng dẫn thực hành xưởng, xây dựng ngân hàng đề thi đánh giá năng lực nghề nghiệp.
  • Cán bộ kỹ thuật và kỹ sư nhà máy: Dùng làm tài liệu tra cứu, chuẩn hóa quy trình tháo lắp, kiểm tra thông số kỹ thuật và xử lý sự cố thiết bị bơm tại các trạm bơm, phân xưởng công nghệ của nhà máy lọc dầu, nhà máy đạm, nhiệt điện và hóa chất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được thiết kế chính thức cho học sinh, sinh viên hệ Cao đẳng nghề Lắp đặt – Vận hành – Bảo dưỡng bơm, quạt, máy nén khí và Sửa chữa thiết bị chế biến dầu khí. Đồng thời, tài liệu phù hợp làm nguồn tham khảo cho kỹ thuật viên, thợ máy bảo trì đang trực tiếp công tác tại các nhà máy công nghiệp.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi tiếp cận mô đun?

Người học cần tích lũy các kiến thức cơ sở về bản vẽ kỹ thuật, dung sai lắp ghép, tính chất vật liệu cơ khí, cơ học kỹ thuật, nhiệt động học kỹ thuật và kỹ năng gia công nguội cơ bản để có thể đọc bản vẽ kết cấu và thực hiện các phép đo kiểm hình học chính xác.

3. Điểm khác biệt cốt lõi của giáo trình so với các tài liệu thủy lực thông thường là gì?

Giáo trình tập trung vào mảng kỹ thuật bảo dưỡng, sửa chữa và chẩn đoán hư hỏng thực tế (chiếm hơn 75% thời lượng thực hành), gắn liền với các thông số làm việc và quy chuẩn an toàn nghiêm ngặt của ngành công nghiệp chế biến dầu khí, thay vì chỉ thuần túy tính toán thiết kế lý thuyết thủy khí động lực học.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học cần nghiên cứu trước sơ đồ cấu tạo và nguyên lý làm việc của từng bài học; tham gia thảo luận theo nhóm từ 4–6 người để phân tích các ca hỏng hóc trong bảng dữ liệu; thực hiện đầy đủ các bước an toàn khi vận hành máy và đối chiếu kích thước mòn thực tế với thông số kỹ thuật cho phép.

5. Có những nguồn tài liệu tham khảo bổ trợ nào được nêu trong giáo trình?

Học viên có thể đối chiếu nội dung với các tài liệu trong nước (Giáo trình Bơm – Quạt – Máy nén của ĐH Bách khoa Hà Nội, ĐH Bách khoa TP.HCM, ĐH Hàng hải; Thủy khí kỹ thuật và máy bơm của Phạm Thị Thanh Tâm; Máy thủy lực thể tích của Hoàng Thị Bích Ngọc) và tài liệu quốc tế (Pumps Reference Guide của Ontario Power Generation; Centrifugal Pumps của Mukesh Sahdev).

Kết luận

Giáo trình Sửa chữa – Bảo dưỡng bơm 1 (MECM53107) cung cấp hệ thống kiến thức toàn diện về cấu tạo, nguyên lý, phương pháp vận hành và quy trình khắc phục hư hỏng của 4 dòng máy bơm công nghiệp phổ biến: piston, bánh răng, màng và ly tâm.

Về lộ trình học tập, sau khi hoàn tất mô đun này, người học sẽ tiếp tục phát triển năng lực chuyên môn qua các học phần Sửa chữa – Bảo dưỡng quạt (MECP65148), Sửa chữa – Bảo dưỡng bơm 2 (MECM63120), Sửa chữa – Bảo dưỡng máy nén khí (MECM53108), Cân bằng động (MECP64147), trước khi hoàn thiện chương trình qua giai đoạn Thực tập sản xuất (MECM54210) và Khóa luận tốt nghiệp (MECM63222). Việc kết hợp giữa tài liệu mô đun và các tiêu chuẩn tham khảo kỹ thuật trong nước, quốc tế bảo đảm cho học viên khả năng tiếp cận và làm chủ thiết bị cơ khí trong môi trường sản xuất thực tế.
