Tổng quan về giáo trình

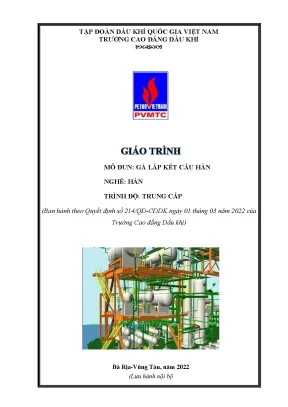

Giáo trình Gá lắp kết cấu hàn (Mã số mô đun: MECW52163) là tài liệu giảng dạy và học tập chuyên ngành bắt buộc thuộc chương trình đào tạo nghề Hàn trình độ Trung cấp và Cao đẳng, được ban hành theo Quyết định số 214/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Quốc gia Việt Nam). Tài liệu do tập thể giảng viên Khoa Giáo dục nghề nghiệp biên soạn, gồm Trần Thanh Ngọc (Chủ biên), Trần Nam An và An Đình Quân.

Trong cấu trúc chương trình khung tổng thể (57 tín chỉ, 1440 giờ), mô đun MECW52163 có thời lượng 2 tín chỉ (tổng cộng 60 giờ định mức, bao gồm 10 giờ lý thuyết, 48 giờ thực hành/thảo luận và 2 giờ kiểm tra). Mô đun được bố trí giảng dạy song song hoặc ngay sau mô đun Chế tạo phôi hàn (MECW52162) cùng các môn học cơ sở như Điện kỹ thuật cơ bản (ELEI53055), Vật liệu cơ khí (MECM53002) và Vẽ kỹ thuật (MECM52003).

Mục tiêu học tập của giáo trình tập trung vào ba nhóm chuẩn đầu ra:

  • Kiến thức (A1, A2): Nắm vững lý thuyết cơ bản về hồ quang hàn điện; mô tả chi tiết bản chất, tính chất và đặc điểm động học của quá trình hình thành, duy trì cột hồ quang cũng như quy trình gá đặt liên kết hàn.
  • Kỹ năng (B1, B2, B3): Đấu nối, vận hành thành thạo nguồn hàn xoay chiều (AC) và một chiều (DC); kiểm soát hồ quang; thực hiện chuẩn xác thao tác gá lắp, căn chỉnh và hàn đính định vị các dạng kết cấu thép tấm (vị trí góc 1F–4F, giáp mối 1G–4G) và kết cấu ống (1G, 2G, 5G, 6G, 6GR) đạt kích thước hình học, độ ngấu và độ thẳng góc theo yêu cầu kỹ thuật.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy chuẩn an toàn lao động, phòng chống cháy nổ và vệ sinh công nghiệp phân xưởng; rèn luyện tác phong kỷ luật và cẩn trọng trong thao tác kỹ thuật cơ khí.

Điểm đặc thù của giáo trình là cách tiếp cận theo năng lực thực hành sản xuất cơ khí - dầu khí, tích hợp bảng biểu thông số kỹ thuật thực nghiệm, quy trình kiểm soát mép hàn và hướng dẫn phòng ngừa biến dạng kết cấu.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được kết cấu thành 5 bài học chuyên đề theo tiến trình logic từ thao tác thiết bị cơ bản đến kỹ thuật gá lắp tổ hợp phức tạp:

[Bài 1: Đấu nối và vận hành máy hàn]
[Bài 2: Gây hồ quang và duy trì hồ quang]
[Bài 3: Gá lắp & hàn đính liên kết tấm góc 1F, 2F, 3F, 4F]
[Bài 4: Gá lắp & hàn đính liên kết tấm giáp mối 1G, 2G, 3G, 4G]
[Bài 5: Gá lắp & hàn đính liên kết ống 1G, 2G, 5G, 6G, 6GR]
  • Bài 1: Đấu nối và vận hành máy hàn (Thời lượng: Lý thuyết và Thực hành): Trang bị kiến thức về sơ đồ nguyên lý mạch điện máy hàn AC/DC; kỹ thuật kết nối cáp nguồn 220V/380V, cáp kìm hàn, cáp kẹp mát và hệ thống tiếp đất bảo vệ. Hướng dẫn sử dụng thiết bị phụ trợ (máy mài cầm tay, tủ sấy que hàn di động, mặt nạ hàn, thước đo góc, ly vô), điều chỉnh vô lăng cường độ dòng điện hàn và xử lý các dạng hư hỏng cơ bản (lỏng gông từ, mòn trục vít me, suy giảm cách điện cuộn dây sơ cấp/thứ cấp).
  • Bài 2: Gây hồ quang và duy trì hồ quang (Thời lượng: 24 giờ - 6 LT, 17 TH, 1 KT): Trình bày cơ chế vật lý ion hóa chất khí; đường đặc tính tĩnh V-A của cột hồ quang; kỹ thuật gây hồ quang bằng phương pháp ma sát (quẹt diêm) và phương pháp mổ thẳng; kiểm soát chiều dài hồ quang ($2-4\text{ mm}$); 4 phương pháp dao động mỏ que hàn (đường thẳng, răng cưa, bán nguyệt, vòng tròn); kỹ thuật thực hiện đường hàn thẳng trên phôi thép carbon kích thước $250 \times 150 \times 10\text{ mm}$ bằng que hàn KR 3000 (E6013); các giải pháp xử lý khuyết tật dính que, tắt hồ quang hoặc quẹt hồ quang sai vị trí.
  • Bài 3: Gá lắp và định vị các chi tiết hàn vị trí 1F, 2F, 3F, 4F (Thời lượng: 8 giờ - 1 LT, 7 TH): Kỹ thuật chuẩn bị phôi tấm không vát mép, vạch dấu tim trục; sử dụng dưỡng thép góc, kìm chết và đồ gá kẹp chữ thập; quy chuẩn kỹ thuật mối hàn đính góc (chiều dài vết đính bằng $3-4$ lần chiều dày vật hàn, khoảng cách giữa 2 vết đính bằng $40-50$ lần chiều dày); yêu cầu nung nóng sơ bộ $90-150^\circ\text{C}$ đối với thép dày $>19\text{ mm}$; phương pháp kiểm tra độ vuông góc bằng thước ke và chỉnh sửa biến dạng.
  • Bài 4: Gá lắp và hàn đính định vị các chi tiết hàn tấm vị trí 1G, 2G, 3G, 4G (Thời lượng: 8 giờ - 1 LT, 6 TH, 1 KT): Kỹ thuật chuẩn bị liên kết giáp mối vát mép chữ V (góc vát $30 \pm 2^\circ$, góc mở rãnh $60 \pm 4^\circ$, mép cùn $1{,}6-2\text{ mm}$); điều chỉnh khe hở đáy bằng đường kính que hàn lót (hoặc cộng thêm $0{,}5\text{ mm}$); kỹ thuật định vị gông mặt sau chống biến dạng góc cho vị trí 2G; quy trình kiểm tra độ ngấu và kích thước hình học mối đính.
  • Bài 5: Gá lắp, hàn đính và định vị các chi tiết hàn ống vị trí 1G, 2G, 5G, 6G, 6GR (Thời lượng: 16 giờ - 1 LT, 15 TH): Ứng dụng đồ gá khối V, giá xoay dẫn động cơ điện và dưỡng gá kẹp phôi ống; quy trình gá đính liên kết ống đối đầu trục quay (1G), trục đứng cố định (2G), trục ngang cố định (5G), trục nghiêng $45^\circ$ cố định (6G); kỹ thuật định vị bích chặn và vòng chặn mối hàn phục vụ tư thế 6GR.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống cơ sở lý thuyết và công thức kỹ thuật chuyên ngành:

  • Lý thuyết nhiệt và phát xạ hồ quang: Thiết lập dựa trên định luật Joule-Lenz: $$Q = 0{,}24 \cdot R \cdot I^2 \cdot t$$ Phân tích nhiệt độ vùng cột hồ quang đạt xấp xỉ $6000^\circ\text{C}$, nhiệt độ tại cực âm (cathode) đạt $3400^\circ\text{C}$ và cực dương (anode) đạt $2600^\circ\text{C}$.
  • Phương trình đặc tính tĩnh hồ quang điện: Xác định quan hệ điện áp - dòng điện qua phương thức: $$U_{ab} = a + b \cdot L_{hq}$$ (Trong đó $a$ là tổng sụt áp trên hai điện cực, $a = 15-20\text{ V}$ đối với que hàn nóng chảy; $b = 15{,}7\text{ V/cm}$ là sụt áp trên một đơn vị chiều dài cột hồ quang $L_{hq}$).
  • Hệ thống công thức thực nghiệm tính toán chế độ hàn:
    • Xác định đường kính que hàn theo chiều dày phôi ($S$): $$d = \frac{S}{2} + 1\quad (\text{mm})$$
    • Xác định cường độ dòng điện hàn hồ quang tay ($I_h$): $$I_h = (\beta + \alpha \cdot d) \cdot d$$ (Với hệ số thực nghiệm $\beta = 20$, $\alpha = 6$; khi hàn đính điều chỉnh dòng điện tăng thêm $20-30%$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đấu nối hệ thống nguồn điện, cáp tiếp địa, kẹp que hàn ở góc $90^\circ$ hoặc rãnh nghiêng của kìm hàn; hiệu chỉnh dòng hàn trên máy biến áp/máy hàn chỉnh lưu; kiểm soát góc nghiêng que hàn ($70-80^\circ$ so với trục đường hàn).
  • Kỹ năng phân tích và đo kiểm: Đọc hiểu bản vẽ phôi gia công; sử dụng dụng cụ đo kiểm cơ khí (ke vuông, thước cuộn, dưỡng đo góc) để xác định sai lệch góc tù, độ đồng phẳng mép hàn, chiều cao và chiều rộng mối hàn đính.
  • Năng lực thực hành tay nghề: Vận hành thiết bị cắt, mài chuẩn bị mép cùn ($1{,}6-2\text{ mm}$); định cự ly khe hở đáy; thực hiện gá đính trên bàn gá phẳng, khối chữ V và ụ xoay công nghiệp; kiểm soát khuyết tật ngậm xỉ, cháy cạnh, nứt chân mối đính trước khi chuyển sang công đoạn hàn điền.

Phương pháp giảng dạy và học tập

Giáo trình quy định phương pháp tổ chức giảng dạy tích cực kết hợp giữa lý thuyết chuyên môn và hướng dẫn thực hành tại xưởng:

  • Phương pháp giảng dạy của giảng viên: Áp dụng phương pháp diễn giảng ngắn, nêu vấn đề kết hợp trình chiếu trực quan bản vẽ và mô hình. Giảng viên thực hiện thao tác mẫu chuẩn xác (làm mẫu đấu nối, gây hồ quang, căn chỉnh đồ gá), tổ chức hướng dẫn thường xuyên tại từng vị trí cabin thực tập, giám sát an toàn điện/cháy nổ và trực tiếp rút kinh nghiệm kỹ thuật cho học viên.
  • Tổ chức học tập và thực hành xưởng: Học viên tổ chức học tập theo nhóm nhỏ từ 2 đến 4 người, được trang bị 02 máy hàn cùng hệ thống bàn gá, kẹp mát, mũ hàn và dụng cụ làm sạch phôi. Các thành viên luân phiên thực hiện bài tập, quan sát thao tác, ghi chép nhật ký thực hành và tự đánh giá chất lượng phôi gá lắp.
  • Quy trình kiểm tra và đánh giá kết quả: Tuân thủ quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH ngày 13/03/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội:
    • Điểm kiểm tra thường xuyên (hệ số 1) & Định kỳ (hệ số 2): Chiếm trọng số $40%$ tổng điểm môn học. Đánh giá kỹ năng thao tác thực hành sau 15 giờ và 45 giờ học (chuẩn đầu ra A1, A2, B1, B2, B3, C1, C2).
    • Điểm thi kết thúc mô đun: Chiếm trọng số $60%$ tổng điểm môn học. Tổ chức thi thực hành tổng hợp sau 60 giờ định mức.
    • Thang điểm: Chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), quy đổi sang điểm chữ và thang điểm 4 theo quy định đào tạo tín chỉ.
  • Quy định chuyên cần và tự học: Học viên bắt buộc phải nghiên cứu giáo trình và bản vẽ trước khi đến lớp; tham dự đầy đủ $100%$ các buổi thực hành xưởng. Trường hợp vắng quá $1%$ số tiết thực hành, học viên không đủ điều kiện dự thi kết thúc mô đun và phải đăng ký học lại.

Điểm nổi bật và cập nhật

  • Cấu trúc bám sát yêu cầu kỹ thuật ngành Dầu khí: Giáo trình được xây dựng trực tiếp tại Trường Cao đẳng Dầu khí (Vũng Tàu) nhằm đáp ứng nhu cầu nhân lực kỹ thuật hàn kết cấu công trình biển, giàn khoan và đường ống công nghiệp.
  • Tích hợp các vị trí hàn ống phức tạp (5G, 6G, 6GR): Điểm kỹ thuật khác biệt của giáo trình là việc đưa vào hướng dẫn chi tiết quy trình gá lắp, đính phôi và bố trí bích chặn, vòng chặn đối với liên kết ống ở vị trí khó 6GR (Bài 5) – đây là vị trí đòi hỏi tay nghề cao trong chế tạo kết cấu giàn khoan dầu khí.
  • Quy chuẩn hóa an toàn lao động và bảo quản vật liệu: Giáo trình cụ thể hóa các tiêu chuẩn kỹ thuật về an toàn bức xạ quang học (tia tử ngoại, hồng ngoại), an toàn điện áp hở mạch, kỹ thuật sấy que hàn bảo quản chống ẩm bằng tủ sấy di động và thông gió chống nhiễm độc khí hàn trong không gian kín (bồn bể, nồi hơi).
  • Kế thừa nguồn tài liệu chuyên ngành tiêu chuẩn: Nội dung biên soạn dựa trên sự đối sánh và tổng hợp từ các tài liệu cơ sở trong nước và quốc tế:
    • Cẩm nang hàn (Hoàng Tùng, Nguyễn Thúc Hà, Ngô Lê Thông – NXB Khoa học và Kỹ thuật, 1998).
    • Đồ gá hàn (Lê Văn Tiến – NXB Khoa học và Kỹ thuật, 1999).
    • Chương trình đào tạo Chuyên gia hàn quốc tế (Trung tâm Đào tạo và Chuyển giao Công nghệ Việt – Đức, 2006).
    • Metals and How to Weld Them (The James F. Lincoln Arc Welding Foundation, USA, 1990).
    • The Procedure Handbook of Arc Welding (The Lincoln Electric Company, USA, Richard S.).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Học viên hệ Trung cấp nghề Hàn, sinh viên hệ Cao đẳng nghề Hàn, ngành Công nghệ Kỹ thuật Cơ khí và Bảo dưỡng sửa chữa công trình dầu khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung (An toàn vệ sinh lao động - SAEN52001) và các môn cơ sở/chuyên môn:
    • Điện kỹ thuật cơ bản (ELEI53055): Hiểu nguyên lý dòng điện 1 pha, 3 pha và mạch nối đất.
    • Vật liệu cơ khí (MECM53002): Nắm tính chất cơ lý của thép carbon và que hàn.
    • Vẽ kỹ thuật (MECM52003): Đọc hiểu bản vẽ kết cấu cơ khí, ký hiệu rãnh hàn và kích thước hình học.
    • Chế tạo phôi hàn (MECW52162): Kỹ năng cắt, vát mép và nắn phẳng phôi.
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm tài liệu giảng dạy chuẩn hóa, xây dựng đề cương bài giảng tích hợp, thiết kế phiếu hướng dẫn thực hành và phiếu đánh giá kỹ năng tay nghề theo từng vị trí (1F–4F, 1G–4G, 1G–6GR).
  • Thợ hàn và kỹ thuật viên công xưởng: Làm tài liệu tham khảo kỹ thuật phục vụ việc tra cứu thông số gá đặt khe hở đáy ($1{,}6-2\text{ mm}$), góc vát rãnh chữ V ($30 \pm 2^\circ$), lựa chọn dòng điện hàn đính ($120-130\text{ A}$) và cách chế tạo đồ gá kẹp phôi.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với cấp độ đào tạo nào?

Giáo trình được thiết kế cho hệ Trung cấp và Cao đẳng nghề Hàn, đồng thời làm tài liệu bồi dưỡng kỹ năng thực hành cho công nhân kỹ thuật chuẩn bị thi nâng bậc hoặc thi lấy chứng chỉ thợ hàn quốc tế theo tiêu chuẩn AWS/ASME.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần nắm vững an toàn điện, an toàn cơ khí, kiến thức về vật liệu kim loại, khả năng đọc bản vẽ cơ khí và kỹ năng gia công chuẩn bị mép phôi từ mô đun Chế tạo phôi hàn (MECW52162).

3. Giáo trình này tập trung vào giai đoạn nào của quá trình hàn?

Mô đun MECW52163 tập trung chuyên sâu vào công đoạn tiền hàn: chuẩn bị thiết bị, tạo hồ quang, điều chỉnh thông số chế độ hàn, gá kẹp định vị, khống chế khe hở đáy/mép cùn và kỹ thuật hàn đính liên kết tấm, ống ở các vị trí không gian trước khi tiến hành hàn hoàn thiện.

4. Yêu cầu bắt buộc đối với việc tham gia học phần thực hành là gì?

Học viên phải trang bị đầy đủ bảo hộ lao động (mặt nạ hàn, kính hàn, găng tay da, giày bảo hộ, quần áo bạt), đọc trước tài liệu bản vẽ và tham gia $100%$ thời lượng thực hành xưởng (vắng quá $1%$ số tiết thực hành sẽ phải học lại).

5. Những mô đun nào sẽ tiếp nối sau khi hoàn thành giáo trình này?

Sau khi nắm vững kỹ năng gá lắp kết cấu hàn, học viên đủ điều kiện tiếp thu các mô đun kỹ thuật chuyên sâu tiếp theo trong chương trình đào tạo, gồm: Hàn hồ quang tay cơ bản (MECW56164), Hàn hồ quang tay nâng cao (MECW55165), Hàn MIG/MAG cơ bản (MECW54166), Hàn FCAW cơ bản (MECW53167), Hàn TIG cơ bản (MECW53168) và Hàn tự động dưới lớp thuốc (MECW52169).

Kết luận

Giáo trình Gá lắp kết cấu hàn (MECW52163) do Trường Cao đẳng Dầu khí ban hành cung cấp hệ thống dữ liệu kỹ thuật chuẩn xác về an toàn vận hành nguồn hàn, nguyên lý động học hồ quang điện ($Q = 0{,}24 R I^2 t$, $U_{ab} = a + b \cdot L_{hq}$) và quy trình công nghệ gá lắp, căn chỉnh, hàn đính kết cấu kim loại dạng tấm và ống. Lộ trình học tập đi tuần tự từ làm chủ thiết bị, tạo hồ quang, gá lắp tấm góc (1F–4F), tấm giáp mối (1G–4G) đến kết cấu ống công nghiệp (1G–6GR), tạo nền tảng chuyên môn bắt buộc để người học tiến vào các mô đun công nghệ hàn chuyên sâu. Để đạt hiệu quả tối ưu, người học cần kết hợp nghiên cứu các tài liệu bổ trợ như Cẩm nang hàn (Hoàng Tùng et al.), Đồ gá hàn (Lê Văn Tiến) cùng sổ tay quy trình hàn của The Lincoln Electric Company.
