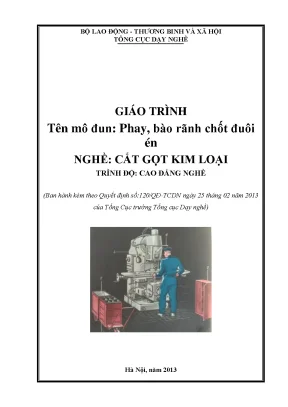

GIÁO TRÌNH MÔ ĐUN: PHAY, BÀO RÃNH CHỐT ĐUÔI ÉN (MÃ MÔ ĐUN: MĐ30) – NGHỀ CẮT GỌT KIM LOẠI TRÌNH ĐỘ CAO ĐẲNG NGHỀ

Tổng quan về giáo trình

Giáo trình mô đun Phay, bào rãnh chốt đuôi én (Mã mô đun: MĐ30) là tài liệu đào tạo chuyên môn nghề thuộc hệ thống chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Cao đẳng nghề. Giáo trình được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng Cục trưởng Tổng cục Dạy nghề (nay là Tổng cục Giáo dục Nghề nghiệp - Bộ Lao động - Thương binh và Xã hội), do Khoa Cơ khí thuộc Trường Cao đẳng nghề Giao thông Vận tải Trung ương II biên soạn.

+-------------------------------------------------------------------------+
|                  CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ CẮT GỌT KIM LOẠI             |
|                                                                         |
|   +-------------------+       +-------------------+                     |
|   |  Mô đun Tiền đề   | ----> |   Mô đun MĐ30:    |                     |
|   |      (MĐ28)       |       | Phay, bào rãnh    |                     |
|   +-------------------+       |   chốt đuôi én    |                     |
|                               +-------------------+                     |
|                                         |                               |
|        +--------------------------------+-------------------------------+
|        |                                                                |
|        v                                                                v
|   [BÀI 1: Dao bào góc & Mài dao]                               [BÀI 2: Các loại dao phay góc]
|   - Thời lượng: 7h (2 LT, 5 TH)                                - Thời lượng: 3h (2 LT, 1 KT)
|   - Thông số tĩnh, gá dao, mài dao                             - Cấu tạo, thông số, phân loại
|        |                                                                |
|        +--------------------------------+-------------------------------+
|                                         |
|                                         v
|   +---------------------------------------------------------------------+
|   |               QUY TRÌNH GIA CÔNG VÀ KIỂM TRA SẢN PHẨM               |
|   |                                                                     |
|   |   [BÀI 3: Phay rãnh, chốt đuôi én]  --> 30h (4 LT, 26 TH)           |
|   |   - Gá đặt ê-tô/đòn kẹp, chế độ cắt V/S, phay 2 bước, đo kiểm A/B   |
|   |                                                                     |
|   |   [BÀI 4: Bào rãnh, chốt đuôi én]   --> Lý thuyết & Thực hành       |
|   |   - Xoay đầu bào góc beta = 90 - alpha, dao xén cạnh, đo gián tiếp  |
|   +---------------------------------------------------------------------+
+-------------------------------------------------------------------------+

Về vị trí trong chương trình đào tạo, mô đun MĐ30 được bố trí giảng dạy sau khi sinh viên đã hoàn thành mô đun MĐ28. Đây là mô đun kỹ thuật chuyên ngành then chốt nhằm hoàn thiện kỹ năng gia công các bề mặt định hình định hướng trượt trên máy công cụ truyền thống.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Kiến thức: Trình bày đầy đủ các thông số hình học của dao bào góc và dao phay góc ở trạng thái tĩnh và động; nắm vững yêu cầu kỹ thuật và phương pháp gia công rãnh, chốt (mộng) đuôi én trên máy phay, máy bào; phân tích nguyên nhân các dạng sai hỏng và biện pháp phòng ngừa.
  • Kỹ năng: Mài dao bào góc đúng góc độ kỹ thuật; vận hành thành thạo máy phay và máy bào để gia công rãnh chốt đuôi én đạt cấp chính xác kích thước 8÷10 (hoặc cấp 5÷6 theo yêu cầu bản vẽ chi tiết), độ nhám bề mặt cấp 4÷5 ($R_z 40$), đảm bảo an toàn tuyệt đối cho người và thiết bị.
  • Thái độ: Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ, kiên trì và chủ động trong môi trường gia công cơ khí.

Cấu trúc giáo trình gồm 4 bài học chính và phần bài tập, tài liệu tham khảo. Cách tiếp cận bám sát chuẩn kỹ năng thực hành nghề nghiệp, liên kết trực tiếp giữa lý thuyết hình học dụng cụ cắt và quy trình công nghệ từng bước. Điểm đặc thù của tài liệu là cung cấp hệ thống công thức giải tích chuẩn xác để tính toán kích thước lắp ghép và đo kiểm gián tiếp thông qua con lăn trụ tiêu chuẩn.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học trọng tâm:

Bài học Tên bài Thời lượng phân bổ Mục tiêu kiến thức cốt lõi
Bài 1 (MĐ 30.1) Dao bào góc, mài dao bào góc 7 giờ (Lý thuyết: 2h, Thực hành: 5h, Kiểm tra: 0h) Cấu tạo dao bào, vật liệu làm dao, các mặt phẳng tọa độ, thông số hình học trạng thái tĩnh/khi gá dao, quy trình mài dao trên máy mài 2 đá.
Bài 2 (MĐ 30.2) Các loại dao phay góc 3 giờ (Lý thuyết: 2h, Thực hành: 0h, Kiểm tra: 1h) Cấu tạo dao phay ngón, dao phay đĩa, dao phay góc đơn/kép, thông số góc côn $\omega$, ảnh hưởng của thông số hình học đến quá trình cắt.
Bài 3 (MĐ 30.3) Phay rãnh chốt đuôi én 30 giờ (Lý thuyết: 4h, Thực hành: 26h, Kiểm tra: 0h) Yêu cầu kỹ thuật, phương pháp gá lắp ê-tô/phôi/dao, chế độ cắt, quy trình phay 2 bước, phương pháp đo kiểm trực tiếp/gián tiếp, phân tích sai hỏng.
Bài 4 (MĐ 30.4) Bào rãnh chốt đuôi én Tích hợp Lý thuyết - Thực hành Yêu cầu kỹ thuật gia công bào, gá lắp ê-tô xoay vạn năng, xoay đầu bào một góc $\beta = 90^\circ - \alpha$, kỹ thuật dùng dao xén cạnh, vệ sinh công nghiệp.

Bài 1: Dao bào góc, mài dao bào góc (Mã bài: MĐ 30.1)

Bài học phân tích cấu tạo gồm 2 phần: thân dao (thép $C45$, $Ct3$) và phần cắt gọt (thép gió $P9$, $P18$ hoặc hợp kim cứng $BK6$, $BK8$, $T15K6$). Giáo trình phân định rõ:

  • Dao bào cán thẳng: Thuận tiện chế tạo nhưng khi chịu lực cắt uốn quanh điểm tựa $O$, mũi dao vạch cung $R$ ăn lẹm xuống bề mặt gia công.
  • Dao bào cán cong: Chế tạo phức tạp hơn nhưng điểm tựa $O$ trùng với mũi dao, dao biến dạng không gây lẹm bề mặt phôi (kích thước chi tiết có xu hướng dương).

Hệ thống mặt phẳng tọa độ xác định gồm: Mặt phẳng cơ bản, mặt phẳng cắt gọt, mặt phẳng tiết diện chính ($n-n$), mặt phẳng tiết diện phụ ($m-m$). Các thông số góc độ gồm:

  • Góc trước $\gamma$: $\gamma > 0^\circ$ ($5^\circ \div 20^\circ$) cho thép gió; $\gamma \le 0^\circ$ ($0^\circ \div -20^\circ$) cho hợp kim cứng/gốm.
  • Góc sau $\alpha$: Luôn $> 0^\circ$ ($10^\circ \div 25^\circ$).
  • Góc nêm $\beta$: Với $\gamma \ge 0^\circ$ thì $\beta = 90^\circ - (\alpha + \gamma)$; với $\gamma < 0^\circ$ thì $\beta = 90^\circ - \alpha + |\gamma|$.
  • Góc cắt $\delta$: $\delta = \alpha + \beta$.
  • Góc lệch lưỡi cắt chính $\varphi$: $20^\circ \div 50^\circ$.
  • Góc lệch lưỡi cắt phụ $\varphi_1$: $2^\circ \div 15^\circ$ (thường $5^\circ \div 10^\circ$).
  • Góc mũi dao $\epsilon$: $\epsilon = 180^\circ - (\varphi + \varphi_1)$.

Quy trình mài dao trên máy mài 2 đá quy định người đứng chếch góc $45^\circ$ so với mặt đá, dùng dưỡng kiểm tra góc độ và đeo kính bảo hộ an toàn.

Bài 2: Các loại dao phay góc (Mã bài: MĐ 30.2)

Trình bày cấu tạo các nhóm dao: Dao phay ngón (răng liền, răng chắp hợp kim cứng), dao phay đĩa (một mặt cắt, ba mặt cắt răng thẳng, răng chếch, hớt lưng), dao phay góc đơn và dao phay góc kép (đối xứng có $\omega_1 = \omega_2$; không đối xứng có $\omega_2 < \omega_1$ với $\omega_2 = 15^\circ, 20^\circ, 25^\circ$). Tiêu chuẩn chế tạo dao phay góc có góc côn $\omega = 45^\circ, 55^\circ, 60^\circ, 65^\circ, 70^\circ, 85^\circ, 90^\circ, 100^\circ, 120^\circ$.

Bài 3: Phay rãnh chốt đuôi én (Mã bài: MĐ 30.3)

Khảo sát mối liên hệ hình học của mộng đuôi én qua biểu thức: $$l = L - 2h \cdot \cot \alpha$$ (Trong đó: $L$ là đáy lớn, $l$ là đáy nhỏ, $h$ là chiều cao, $\alpha$ là góc đuôi én).

Quy trình công nghệ phay 2 bước:

  1. Bước 1: Dùng dao phay ngón hoặc dao phay đĩa gia công phá tạo rãnh bậc vuông kích thước $l \times h$ hoặc $L \times h$.
  2. Bước 2: Dùng dao phay góc đơn có góc $\omega_{dao} = \alpha_{rãnh}$ và bề rộng $B_{dao} > h_{rãnh}$ để phay thô và phay mở rộng từng bên thành rãnh đạt kích thước $L \times h$.

Chế độ cắt với dao thép gió $P18$:

  • Dao phay ngón: Vận tốc cắt $V = 25 \div 35\text{ m/phút}$, lượng tiến dao $S = 40 \div 100\text{ mm/phút}$.
  • Dao phay đĩa: $V = 10 \div 15\text{ m/phút}$, $S = 40 \div 100\text{ mm/phút}$.
  • Dao phay góc đơn: $V = 10 \div 15\text{ m/phút}$, $S = 20 \div 50\text{ mm/phút}$.
  • Tốc độ trục chính xác định theo công thức: $n = \frac{1000V}{\pi D}\text{ (vòng/phút)}$, điều chỉnh theo $n_{thực} \le n$. Tốc độ tiến bàn máy: $S_p = S_z \cdot z \cdot n_{thực}\text{ (mm/phút)}$. Chiều sâu cắt thử quy định $t = 0{,}2\text{ mm}$.

Phương pháp kiểm tra gián tiếp kích thước bằng thước cặp và đôi con lăn trụ có đường kính $D$:

  • Rãnh đuôi én (kích thước $A$): $$A = L - D \left[1 + \cot\left(\frac{\alpha}{2}\right)\right]$$
  • Chốt đuôi én (kích thước $B$): $$B = l + D \left[1 + \cot\left(\frac{\alpha}{2}\right)\right]$$
  • Kiểm tra đối xứng: $K = m + \frac{D}{2}\left[1 + \cot\left(\frac{\alpha}{2}\right)\right]$ hoặc $M = K - \frac{D}{2}\left[1 + \cot\left(\frac{\alpha}{2}\right)\right]$.

Bài 4: Bào rãnh chốt đuôi én (Mã bài: MĐ 30.4)

Quy định phương pháp gia công bằng máy bào ngang: Sử dụng ê-tô hàm song song có đế xoay (vạch chia $0^\circ \div 90^\circ$) hoặc ê-tô xoay vạn năng. Thực hiện xoay đầu bào một góc $\beta = 90^\circ - \alpha$, xoay tấm khớp để dao thoát đáy khi lùi về. Kết hợp bộ dao: dao bào bằng (bào phá để lại lượng dư $0{,}5 \div 1\text{ mm}$), dao bào xén cạnh (trái/phải) và dao bào góc đuôi én.

Bảng tổng hợp các dạng sai hỏng, nguyên nhân và biện pháp phòng ngừa

Dạng sai hỏng Nguyên nhân Biện pháp đề phòng
1. Chiều cao rãnh, chốt không đạt - Điều chỉnh máy không chính xác.
- Thao tác kiểm tra sai dẫn đến đọc sai kết quả.
- Du xích bàn máy bị rơ lỏng.		 - Thao tác điều chỉnh máy chuẩn xác.
- Đo kiểm cẩn thận từ 2 đến 3 lần.
- Kiểm tra, khử độ rơ du xích trước khi gia công.
2. Kích thước đáy rãnh, chốt không đạt - Tính toán sai kích thước vạch dấu/đo gián tiếp.
- Điều chỉnh máy cắt gọt sai.
- Đo kiểm thiếu chính xác.		 - Kiểm tra lại phép tính lượng giác trước khi cắt.
- Điều chỉnh máy thận trọng.
- Thực hiện đo kiểm nhiều lần.
3. Độ song song không đạt - Rà gá phôi không chính xác.
- Bàn máy không song song với hướng trượt (đặc biệt bàn xoay máy phay bị lệch).		 - Rà gá phôi cẩn thận bằng đồng hồ so.
- Kiểm tra độ song song và hiệu chỉnh độ lệch bàn máy.
4. Góc $\alpha$ rãnh, chốt không đạt - Chọn dao có góc $\omega$ sai.
- Dao bị mòn góc định hình trong quá trình cắt.		 - Kiểm tra kỹ góc độ dao bằng dưỡng trước khi gá.
- Mài lại hoặc thay dao mới khi dao mòn.
5. Độ bóng bề mặt không đạt - Chế độ cắt ($V, S, t$) không hợp lý.
- Lưỡi cắt của dao bị mòn, cùn.
- Hệ thống máy bị rung động trong khi cắt.		 - Chọn đúng chế độ cắt theo bảng thông số cho phép.
- Mài sắc lại lưỡi cắt của dao.
- Hãm chặt các bàn trượt không tham gia chuyển động.

Kiến thức nền tảng và Kỹ năng phát triển

+-----------------------------------------------------------------------------------+
|                        HỆ THỐNG NĂNG LỰC HỌC TẬP MÔ ĐUN MĐ30                      |
+-----------------------------------------------------------------------------------+
| 1. KIẾN THỨC NỀN TẢNG (Foundational Knowledge)                                   |
|    - Động học cắt gọt & Lý thuyết biến dạng dao cán thẳng vs cán cong             |
|    - Hệ thống mặt phẳng tọa độ: Cơ bản, Cắt gọt, Tiết diện chính (n-n), Phụ (m-m)  |
|    - Công thức giải tích: l = L - 2h.cotg(alpha) & n = 1000V / (pi.D)             |
+-----------------------------------------------------------------------------------+
| 2. KỸ NĂNG KỸ THUẬT (Technical Skills)                                            |
|    - Mài dao bào góc đạt góc độ gamma, alpha, phi trên máy mài 2 đá               |
|    - Gá đặt phôi qua ê-tô đế xoay, đòn kẹp có cữ chặn, hàm kẹp di động            |
|    - Rà phẳng và rà song song bằng đồng hồ so tiếp xúc                            |
+-----------------------------------------------------------------------------------+
| 3. KỸ NĂNG PHÂN TÍCH & ĐO KIỂM (Analytical & Inspection Competencies)             |
|    - Tính toán kích thước kiểm tra gián tiếp qua con lăn trụ tiêu chuẩn (A, B)     |
|    - Phân tích nguyên nhân 5 dạng sai hỏng (kích thước, góc alpha, độ nhám)       |
|    - Đo kiểm trực tiếp (thước cặp mỏ đuôi én) & gián tiếp (căn mẫu, dưỡng góc)    |
+-----------------------------------------------------------------------------------+
  • Kiến thức nền tảng: Học viên tiếp thu hệ thống lý thuyết động học cắt gọt kim loại, sự biến dạng uốn của thân dao bào dưới tác dụng của lực cắt, nguyên lý làm việc của hệ thống truyền động phân độ và bàn trượt máy phay/bào. Nền tảng toán học ứng dụng tập trung vào hệ thống công thức lượng giác tính kích thước hình học không gian của mộng trượt và công thức chế độ cắt công nghệ.
  • Kỹ năng kỹ thuật và phân tích: Kỹ năng tính toán chế độ cắt ($n, S_p, V$); kỹ năng mài định hình dụng cụ cắt đơn lưỡi; kỹ năng thiết lập chuẩn định vị gia công (rà gá mặt phẳng, rà song song hàm ê-tô bằng đồng hồ so); kỹ năng vận hành chuỗi bước công nghệ phay/bào phá thô kết hợp phay/bào tinh mở rộng biên dạng; năng lực phân tích nguyên nhân sai lệch hình học và độ nhám để điều chỉnh tức thời thông số máy.
  • Kỹ năng thực hành đo lường: Vận hành thành thạo các thiết bị đo cơ khí chuyên dùng gồm: thước cặp mỏ đuôi én, panme, thước đo góc vạn năng, dưỡng kiểm, thước đo sâu và bộ con lăn trụ tiêu chuẩn (đường kính $D = 10\text{ mm}, 20\text{ mm}$).

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp đào tạo tích hợp (kết hợp chặt chẽ giữa bài giảng lý thuyết công nghệ và thực hành trực tiếp tại xưởng máy). Tỷ trọng phân bổ thời gian thực hành chiếm ưu thế tuyệt đối trong mô đun (Bài 1: 5/7 giờ thực hành; Bài 3: 26/30 giờ thực hành), thể hiện rõ tính định hướng rèn luyện thao tác nghề nghiệp.

Phương pháp sư phạm bao gồm các bước:

  1. Giới thiệu lý thuyết công nghệ và thông số dụng cụ cắt: Giảng viên thị phạm cấu tạo hình học, giải thích nguyên lý cắt gọt và phân tích bản vẽ kỹ thuật chi tiết.
  2. Thao tác mẫu (Demonstration): Giảng viên thực hiện mẫu quy trình mài dao trên máy mài 2 đá (thế đứng $45^\circ$, thao tác tỳ bệ, di chuyển dao ngang mặt đá), thao tác rà gá đồng hồ so trên bàn máy và quy trình cắt thử với chiều sâu $t = 0{,}2\text{ mm}$.
  3. Thực hành có hướng dẫn (Guided Practice): Sinh viên trực tiếp thực hiện các bài tập áp dụng theo quy trình công nghệ chuẩn:
    • Bài tập áp dụng 1: Phay rãnh đuôi én đạt kích thước bản vẽ (chiều cao $h$, đáy lớn $L$, góc $\alpha$, độ nhám $R_z 40$).
    • Bài tập áp dụng 2: Phay chốt bậc đuôi én, kiểm tra kích thước đối xứng $K, M$ và kích thước lắp ghép $T, Q$.
    • Bài tập áp dụng 3: Bào rãnh đuôi én với kỹ thuật xoay đầu bào một góc $\beta = 90^\circ - \alpha$ và vận hành bàn trượt ngang tự động qua đĩa cóc.

Phương pháp đánh giá kết quả học tập gồm:

  • Đánh giá quá trình: Kiểm tra thao tác an toàn lao động, tư thế đứng mài dao, kỹ thuật gá đặt phôi trên ê-tô có then dẫn hướng, căn chỉnh cữ khống chế hành trình máy.
  • Đánh giá kiến thức: Thực hiện bài kiểm tra định kỳ (1 giờ tại Bài 2) và trả lời hệ thống câu hỏi điền khuyết tại trang 65 của giáo trình.
  • Đánh giá sản phẩm: Đo đạc trực tiếp các thông số kỹ thuật trên phôi gia công bao gồm: Cấp chính xác kích thước ($8 \div 10$ hoặc $5 \div 6$), dung sai độ song song giữa các mặt dẫn hướng, dung sai góc nghiêng $\alpha$ và độ nhám bề mặt ($R_z 40$, cấp độ bóng $4 \div 5$).

Điểm nổi bật và cập nhật

  • Cơ sở pháp lý và tính chuẩn hóa chương trình: Giáo trình được biên soạn trực tiếp theo khung chương trình Cao đẳng nghề đã được phê duyệt chính thức theo Quyết định số 120/QĐ-TCDN của Tổng cục Dạy nghề. Hệ thống thuật ngữ, ký hiệu hình học dao ($\gamma, \alpha, \beta, \delta, \varphi, \varphi_1, \epsilon, \omega$) và đơn vị đo lường tuân thủ nghiêm ngặt theo Tiêu chuẩn Quốc gia (TCVN) và tiêu chuẩn kỹ thuật ngành cơ khí chế tạo.
  • Tính thực tiễn trong công nghệ chế tạo máy: Mộng trượt rãnh chốt đuôi én là kết cấu truyền động dẫn hướng trượt cơ bản nhất trong cơ khí chính xác, hiện diện trực tiếp tại bàn tiến dọc/ngang của máy phay, giá đỡ bàn dao máy tiện, đầu phân độ và giá dao máy bào. Việc gia công đạt cấp chính xác và độ bóng trong giáo trình phản ánh đúng điều kiện chế tạo tại các phân xưởng cơ khí hiện hành.
  • Mô hình hóa công thức đo kiểm gián tiếp: Giáo trình cung cấp phương pháp tính toán giải tích hoàn chỉnh để xác định kích thước kiểm tra gián tiếp ($A$ và $B$) qua con lăn trụ $D$:
    • Ví dụ dữ liệu thực nghiệm trong giáo trình: Gia công chi tiết có $L = 60\text{ mm}$, $h = 15\text{ mm}$, $\alpha = 60^\circ$, sử dụng con lăn $D = 10\text{ mm}$.
    • Kích thước đáy nhỏ tính toán: $l = 60 - 2 \cdot 15 \cdot \cot(60^\circ) = 42{,}68\text{ mm}$.
    • Kích thước đo gián tiếp đáy lớn rãnh: $A = 60 - 10 \cdot [1 + \cot(30^\circ)] = 32{,}68\text{ mm}$.
    • Kích thước đo gián tiếp đáy nhỏ chốt: $B = 42{,}68 + 10 \cdot [1 + \cot(30^\circ)] = 70\text{ mm}$.
  • Phân định rõ phương thức đo kiểm theo quy mô sản xuất: Tài liệu phân tách rành mạch:
    • Trong sản xuất đơn chiếc, sửa chữa: Dùng thước đo sâu, dưỡng góc, thước cặp kết hợp con lăn trụ tiêu chuẩn.
    • Trong sản xuất hàng loạt, quy mô công nghiệp: Sử dụng thước cặp chuyên dùng có mỏ đo hình đuôi én, calip giới hạn và dưỡng kiểm chuyên dụng.

Đối tượng sử dụng giáo trình

+-------------------------------------------------------------------------+
|                  ĐỐI TƯỢNG SỬ DỤNG VÀ YÊU CẦU TIỀN ĐỀ                   |
+-------------------------------------------------------------------------+
|                                                                         |
|  [SINH VIÊN CAO ĐẲNG NGHỀ]        [GIẢNG VIÊN & CÁN BỘ HƯỚNG DẪN]       |
|  - Chuyên ngành Cắt gọt kim loại   - Làm giáo trình giảng dạy chính thức |
|  - Sinh viên ngành Cơ khí chế tạo  - Xây dựng giáo án tích hợp LT-TH     |
|  - Thực hiện bài tập mô đun MĐ30   - Thiết lập phiếu hướng dẫn công nghệ |
|                                                                         |
|  [ĐIỀU KIỆN TIÊN QUYẾT]           [KỸ THUẬT VIÊN / THỢ CƠ KHÍ TỰ HỌC]   |
|  - Đã hoàn thành mô đun MĐ28       - Tra cứu chế độ cắt V, S, t          |
|  - Dung sai lắp ghép & Đo lường   - Tra cứu công thức đo căn trụ A, B   |
|  - Vẽ kỹ thuật & Đọc bản vẽ       - Xử lý sai hỏng góc và độ nhám       |
|                                                                         |
+-------------------------------------------------------------------------+
  1. Sinh viên chuyên ngành:
    • Sinh viên trình độ Cao đẳng nghề và Trung cấp nghề thuộc ngành Cắt gọt kim loại, Cơ khí chế tạo máy, Công nghệ kỹ thuật cơ khí.
    • Sinh viên trong giai đoạn học thực hành gia công máy công cụ vạn năng sau khi đã hoàn thành các mô đun cơ sở và mô đun tiền đề MĐ28.
  2. Yêu cầu kiến thức tiền đề (Prerequisites):
    • Đã học xong mô đun Tiện, Phay, Bào mặt phẳng cơ bản (mô đun MĐ28).
    • Nắm vững kiến thức môn học Vẽ kỹ thuật cơ khí (đọc và hiểu dung sai, ký hiệu độ nhám $R_z$, cấp chính xác, mặt cắt).
    • Đã trang bị kiến thức môn học Dung sai lắp ghép và Đo lường kỹ thuật, Vật liệu học kim loại (thép cacbon $C45, Ct3$, thép gió $P9, P18$, hợp kim cứng $BK, T15K6$).
    • Nắm vững quy chuẩn an toàn lao động trong xưởng gia công cắt gọt.
  3. Giảng viên và cán bộ đào tạo:
    • Sử dụng làm tài liệu giảng dạy chính thức cho mô đun MĐ30; làm căn cứ xây dựng đề cương chi tiết, giáo án tích hợp, phiếu hướng dẫn thực hành và phiếu đánh giá kỹ năng tay nghề cho học sinh - sinh viên.
  4. Kỹ thuật viên xưởng và người tự học:
    • Tài liệu tham khảo kỹ thuật cho thợ phay, thợ bào tại các cơ sở cơ khí nhằm tra cứu nhanh công thức kiểm tra kích thước lắp ghép mộng đuôi én, góc độ mài dao và bảng xử lý sự cố sai hỏng chi tiết.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn mực cho sinh viên bậc Cao đẳng nghề chuyên ngành Cắt gọt kim loại theo chương trình đào tạo của Tổng cục Dạy nghề. Ngoài ra, tài liệu phù hợp cho học viên hệ trung cấp nghề, kỹ thuật viên xưởng cơ khí và giảng viên dạy nghề chuyên ngành cơ khí chế tạo.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành mô đun MĐ28, có kỹ năng vận hành cơ bản máy phay và máy bào, nắm vững cách đọc bản vẽ kỹ thuật cơ khí, biết sử dụng dụng cụ đo cơ bản (thước cặp, đồng hồ so) và hiểu biết về vật liệu làm dao cắt gọt.

3. Điểm khác biệt của giáo trình này so với các tài liệu gia công cơ khí chung?

Giáo trình đi sâu chuyên biệt vào một dạng bề mặt định hình phức tạp: rãnh và chốt (mộng) đuôi én. Tài liệu chi tiết hóa từ thông số hình học dụng cụ cắt tĩnh/động, cơ chế biến dạng của dao cán thẳng so với cán cong, các bước điều chỉnh máy phay đứng/ngang, máy bào và cung cấp công thức giải tích đo gián tiếp qua con lăn trụ chuẩn xác.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao nhất?

Người học cần nghiên cứu kỹ phần lý thuyết hình học dao (Bài 1, Bài 2), làm chủ công thức tính kích thước $l = L - 2h \cdot \cot \alpha$ và công thức đo gián tiếp $A, B$ trước khi vào xưởng. Trong quá trình thực hành, cần đối chiếu từng bước gia công với bảng 5 dạng sai hỏng để chủ động điều chỉnh chế độ cắt $V, S, t$ và tư thế gá đặt phôi.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình tích hợp hệ thống bản vẽ chi tiết gia công hoàn chỉnh (kèm khung tên, thông số dung sai, ký hiệu độ nhám), sơ đồ hướng dẫn gá lắp cơ cấu kẹp, hệ thống bài tập thực hành áp dụng cụ thể, bảng câu hỏi trắc nghiệm điền khuyết (trang 65) và danh mục tài liệu tham khảo chuyên ngành (trang 66).

Kết luận

Giáo trình mô đun Phay, bào rãnh chốt đuôi én (MĐ30) đóng vai trò là tài liệu đào tạo chuyên môn chuẩn hóa, phản ánh đầy đủ khối lượng kiến thức và kỹ năng thực hành gia công bề mặt trượt dẫn hướng trong nghề Cắt gọt kim loại. Tài liệu cung cấp lộ trình sư phạm mạch lạc: từ nhận thức thông số hình học và kỹ thuật mài dụng cụ cắt đơn lưỡi/nhiều lưỡi, thiết lập chuẩn định vị công nghệ, tính toán chế độ cắt hợp lý, đến thực hiện quy trình gia công 2 bước và nghiệm thu chất lượng sản phẩm bằng phương pháp đo lường khoa học.

Để hoàn thiện chương trình đào tạo, người học được khuyến nghị liên kết kiến thức mô đun MĐ30 với hệ thống câu hỏi củng cố tại trang 65, các bản vẽ chi tiết gia công thực tế trong giáo trình và các tài liệu chuyên ngành về Dung sai lắp ghép - Công nghệ kim loại được liệt kê tại trang 66.
