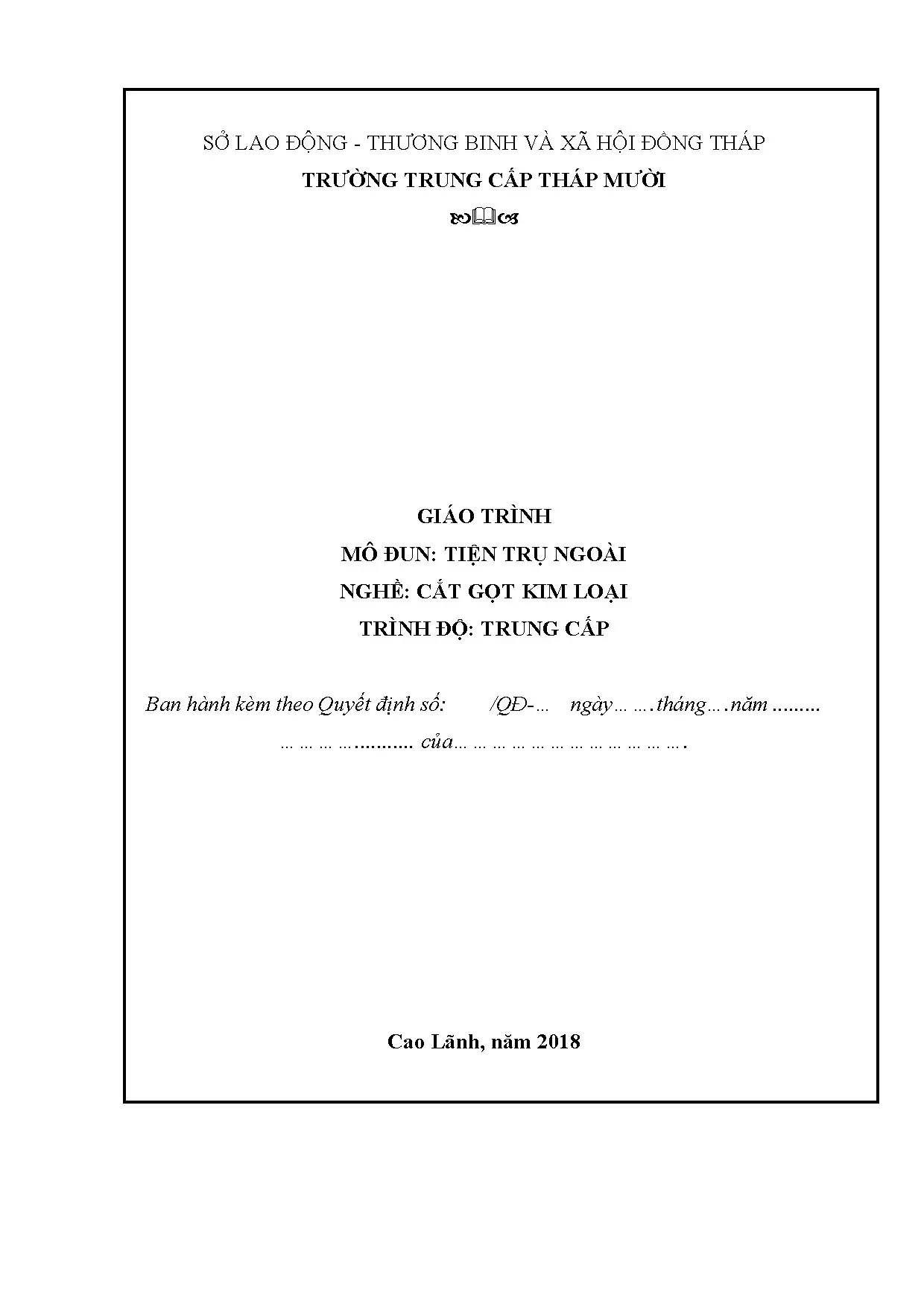

TÀI LIỆU MÔ TẢ HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN TIỆN TRỤ NGOÀI (MĐ15)

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Tiện trụ ngoài (mã số: MĐ15) là tài liệu đào tạo chuyên môn thuộc chương trình khung nghề Cắt gọt kim loại ở trình độ Trung cấp, do Trường Trung cấp Tháp Mười (trực thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) ban hành năm 2018 dưới sự chủ biên của tác giả Nguyễn Thuận Hải Đăng. Về mặt phân bổ chương trình, mô đun MĐ15 được bố trí giảng dạy tại học kỳ 2 của khóa học; điều kiện tiên quyết bắt buộc là người học phải hoàn thành mô đun MĐ13 trước khi tiếp cận nội dung này.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện chuẩn đầu ra:

  • Về kiến thức: Trang bị cho người học khả năng trình bày nội quy an toàn xưởng máy công cụ, quy trình vận hành - bảo dưỡng máy tiện vạn năng, phương pháp đo kiểm kích thước, thông số hình học của các loại dao tiện, quy trình gia công các chi tiết dạng trụ ngoài và phân tích nguyên nhân cùng biện pháp khắc phục các dạng sai hỏng kỹ thuật.
  • Về kỹ năng: Rèn luyện năng lực vận hành máy tiện đúng quy trình kỹ thuật, nhận dạng và mài sắc các bề mặt - lưỡi cắt của dao tiện, sử dụng thành thạo trang thiết bị đo kiểm, gia công hoàn chỉnh các chi tiết dạng trụ ngoài đạt dung sai kích thước và độ bóng bề mặt theo thời gian quy định.
  • Về năng lực tự chủ và trách nhiệm: Hình thành tính kỷ luật, ý thức chủ động trong công việc và chấp hành nghiêm ngặt các quy định an toàn lao động, vệ sinh công nghiệp.

Giáo trình được cấu trúc thành 8 bài học chuyên đề theo định hướng đào tạo dựa trên năng lực thực hiện (Competency-Based Training). Tài liệu tiếp cận vấn đề theo nguyên tắc hệ thống, khoa học, bám sát thị trường lao động, đảm bảo tính ổn định, hướng tới khả năng liên thông và sát thực với điều kiện sản xuất tại doanh nghiệp cơ khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 8 bài học với tiến trình sư phạm logic, đi từ kiến thức bổ trợ, an toàn, đo lường đến các kỹ thuật gia công cắt gọt từ cơ bản đến nâng cao:

  • Bài 1: Thực hiện công tác an toàn và vệ sinh công nghiệp: Phân tích các mối nguy hiểm trong gia công cơ khí (truyền động quay, mảnh văng phoi, điện giật, yếu tố nhiệt, bụi công nghiệp); nguyên nhân tai nạn và biện pháp an toàn khi vận hành máy tiện; quy chuẩn vệ sinh phân xưởng (nhiệt độ tiêu chuẩn 15–18°C, bục gỗ đứng thao tác, bố trí giá để phôi và tủ dụng cụ).
  • Bài 2: Đo kiểm trong gia công tiện: Hướng dẫn cấu tạo và nguyên lý đọc số đo trên thước cặp ($c = a/n = 1/20 = 0{,}05\text{ mm}$), Panme ($c = p/n = 0{,}5/50 = 0{,}01\text{ mm}$), đồng hồ so (độ chia $0{,}01\text{ mm}$); kỹ thuật kiểm tra giới hạn bằng Calip trục và Calip hàm (đầu Qua - Q, đầu Không qua - KQ); phương pháp đo góc trực tiếp (thước đo góc vạn năng, dưỡng đo góc, căn mẫu góc) và đo góc gián tiếp (Nivo, thước tang, thước sin với công thức $\alpha = \arcsin(H/L)$).
  • Bài 3: Vận hành và bảo dưỡng máy tiện vạn năng: Mô tả kết cấu thân máy, băng trượt dẫn hướng, hộp tốc độ trục chính, hộp bước tiến, ụ động và bàn xe dao với 5 chuyển động; nguyên lý vòng du xích; cấu tạo và kỹ thuật sử dụng phụ tùng gá kẹp (mâm cặp 3 vấu tự định tâm, mâm cặp 4 vấu độc lập, mâm phẳng, ke gá, mũi tâm cố định/quay/ngược/khía, tốc kẹp, giá đỡ cố định và giá đỡ di động cho phôi có tỷ lệ $l/d > 12$).
  • Bài 4: Tiện trụ trơn ngắn, tiện mặt đầu và khoan lỗ tâm: Kỹ thuật mài dao tiện mặt đầu và trụ ngắn; quy trình gá đặt phôi có phần nhô ra $L = (1{,}5 - 2)d$; trình tự tiện khỏa mặt đầu, khoan lỗ tâm và tiện đường kính trụ ngắn.
  • Bài 5: Tiện trụ bậc: Cấu tạo và phương pháp mài dao tiện trụ bậc (dao tiện vai); quy trình gia công nhiều đoạn trục có kích thước đường kính khác nhau; biện pháp kiểm soát chiều dài bậc và xử lý sai hỏng góc lượn.
  • Bài 6: Tiện trụ dài: Kỹ thuật gá đặt phôi trên mâm cặp kết hợp một đầu chống tâm hoặc gá trực tiếp trên hai mũi tâm có sử dụng tốc kẹp; phương pháp sử dụng luynét tăng độ cứng vững; kỹ thuật mài dao và tiện rãnh ngoài.
  • Bài 7: Tiện cắt đứt: Phân tích sự khác biệt về thông số hình học giữa dao tiện cắt đứt và dao tiện rãnh; phương pháp mài dao; chế độ cắt và trình tự gia công cắt đứt chi tiết.
  • Bài 8: Tiện côn ngoài: Thông số hình học chi tiết côn; ba phương pháp gia công côn ngoài gồm: tiện côn bằng dao rộng lưỡi, tiện côn bằng cách xoay xiên bàn trượt dọc trên, và tiện côn bằng phương pháp xê dịch ngang ụ động.

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Nguyên lý cắt gọt kim loại cơ bản; động học truyền dẫn chuyển động trên máy tiện vạn năng (truyền động đai, trục trơn, trục vít me); lý thuyết đo lường và dung sai lắp ghép trong chế tạo máy.
  • Nguyên lý cốt lõi (Core principles): Nguyên lý an toàn lao động phòng ngừa rủi ro cơ học và điện áp; nguyên tắc định vị và kẹp chặt phôi tròn xoay, phôi lệch tâm và chi tiết dạng ống; nguyên lý chuyển đổi chuyển động quay thành tịnh tiến qua bộ truyền vít me - đai ốc và cơ cấu du xích.
  • Khung kỹ thuật chuẩn tắc (Essential frameworks): Quy trình công nghệ tiện chuẩn gồm 4 giai đoạn khép kín: Chuẩn bị thiết bị/đọc bản vẽ $\rightarrow$ Gá đặt định vị phôi và dao $\rightarrow$ Cắt gọt kim loại/điều chỉnh kích thước qua du xích $\rightarrow$ Đo kiểm, đánh giá sai hỏng và hiệu chỉnh.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Kỹ năng mài sắc các loại dao tiện hợp kim và thép gió đúng góc độ hình học; kỹ năng tháo lắp mâm cặp đường kính $< 320\text{ mm}$ và $\ge 320\text{ mm}$; kỹ năng gá đặt cân chỉnh mũi tâm Mooc $2 - 6$, căn đệm dao tiện và thiết lập giá đỡ phôi dài.
  • Kỹ năng phân tích (Analytical skills): Phân tích bản vẽ kỹ thuật gia công; tính toán thông số dịch chuyển du xích (ví dụ: công thức tính số vạch cần vặn trên bàn trượt ngang dựa trên bước ren vít me $p = 5\text{ mm}$ để tiện hạ đường kính phôi từ $32\text{ mm}$ xuống $30\text{ mm}$); xác định nguyên nhân phế phẩm do gá lệch tâm, độ rơ bàn dao hoặc rung động.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Vận hành nhịp nhàng hệ thống điều khiển bàn xe dao bằng tay hoặc tự động; đo kiểm độc lập bằng thước cặp, Panme, calip và thước sin; tuân thủ quy trình bảo hộ và dọn dẹp vệ sinh công nghiệp sau ca tiện.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp theo định hướng tiếp cận năng lực:

  • Phương pháp tiếp cận sư phạm (Pedagogical approach): Giảng viên đóng vai trò hướng dẫn thao tác chuẩn mẫu, phân tích các nguyên lý cấu tạo máy móc và quy trình công nghệ; người học chủ động quan sát, thực hiện các thao tác vận hành từ mức độ đơn giản (thao tác không tải) đến gia công cắt gọt thực tế trên phôi thép.
  • Bài tập và xử lý tình huống kỹ thuật (Case studies): Tài liệu tích hợp các bảng phân tích dạng sai hỏng, nguyên nhân và biện pháp phòng ngừa cho từng bài học. Các tình huống kỹ thuật bao gồm: hiện tượng côn khi tiện trụ trơn, chi tiết bị rung đảo do gá nhô quá dài ($L > 2d$), bề mặt gia công bị cháy xước do chế độ cắt không phù hợp hoặc chọn sai loại mũi tâm khi gia công tốc độ cao ($n > 120\text{ vòng/phút}$).
  • Bài tập thực hành kỹ năng (Practical exercises): Hệ thống bài tập rèn luyện kỹ năng thao tác vận hành bàn trượt dọc, ngang bằng một tay hoặc phối hợp hai tay đồng thời; bài tập mài các loại dao tiện chuyên dụng; bài tập gia công tiện các chi tiết mẫu theo bản vẽ kỹ thuật đính kèm ở cuối mỗi bài.
  • Phương pháp đánh giá (Assessment methods):
    • Đánh giá lý thuyết: Hệ thống câu hỏi trắc nghiệm và tự luận cuối mỗi bài nhằm kiểm tra mức độ nắm bắt cấu tạo thiết bị, quy chuẩn an toàn và công thức tính toán du xích.
    • Đánh giá thực hành: Kiểm tra trực tiếp trên sản phẩm gia công dựa trên các tiêu chí định lượng: kích thước danh nghĩa, sai lệch hình học (độ tròn, độ côn, độ đồng tâm), độ nhám bề mặt và thời gian hoàn thành định mức.
  • Hướng dẫn tự học (Self-study guidelines): Người học chủ động nghiên cứu bản vẽ kết cấu máy, rèn luyện kỹ năng đọc du xích lý thuyết, chuẩn bị trước phiếu tiến trình gia công và đối chiếu bảng tra cần gạt tốc độ/bước tiến trước khi bước vào ca thực hành tại xưởng.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun Tiện trụ ngoài phản ánh rõ các tiêu chuẩn kỹ thuật hiện hành trong đào tạo nghề cơ khí:

  • Cấu trúc đào tạo theo năng lực: Khác với các tài liệu lý thuyết truyền thống, giáo trình thiết kế nội dung xoay quanh năng lực thực tế của người thợ tiện, phân định rõ ràng các bước thực hiện thao tác từ khâu chuẩn bị, gá đặt đến khâu hoàn thiện chi tiết.
  • Tích hợp các phương tiện đo lường hiện đại: Bên cạnh các dụng cụ đo cơ khí truyền thống (thước cặp du xích, panme cơ khí), tài liệu cập nhật nguyên lý và cách sử dụng các trang thiết bị hiện đại như thước cặp hiển thị số điện tử, panme điện tử và đồng hồ so điện tử tích hợp vi mạch chia nhỏ chuyển vị nhằm nâng cao độ chính xác kiểm tra.
  • Tính thực tế và bám sát sản xuất: Các nội dung gia công tập trung vào các dạng chi tiết điển hình trong thực tế sản xuất tại doanh nghiệp cơ khí như trục trơn, trục bậc, trục dài có tỷ lệ $l/d > 12$, rãnh then và mặt côn định vị.
  • Gắn kết tiêu chuẩn an toàn và vệ sinh công nghiệp: Quy định cụ thể các thông số môi trường làm việc đạt chuẩn (nhiệt độ xưởng duy trì 15–18°C, hệ thống hút bụi, bục gỗ đứng thao tác ngang tầm tay) cùng các chỉ dẫn an toàn thao tác nhằm ngăn ngừa tối đa tai nạn lao động trong phân xưởng gia công cắt gọt.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học mục tiêu: Học sinh đang theo học học kỳ 2 nghề Cắt gọt kim loại trình độ Trung cấp tại các trường trung cấp, cao đẳng nghề hoặc các trung tâm Giáo dục nghề nghiệp - Giáo dục thường xuyên.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành mô đun MĐ13 (mô đun kiến thức/kỹ năng cơ sở nghề trước đó), có kiến thức nền tảng về an toàn lao động cơ bản và kỹ năng đọc bản vẽ cơ khí cơ sở.
  • Giảng viên và cán bộ đào tạo: Sử dụng giáo trình làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành gia công, thiết lập barem chấm điểm dung sai kích thước và quản lý quy trình an toàn thực tập tại xưởng máy công cụ.
  • Đối tượng tự học và tham khảo: Thợ tiện tại các xưởng gia công cơ khí, kỹ thuật viên vận hành máy tiện vạn năng có nhu cầu tra cứu thông số hình học của dao tiện, phương pháp sử dụng đồ gá chuyên dùng (ke gá, mâm phẳng, luynét) và các kỹ thuật đo kiểm góc gián tiếp bằng thước sin, Nivo.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình phục vụ trực tiếp cho học sinh trình độ Trung cấp nghề Cắt gọt kim loại, giáo viên giảng dạy thực hành cơ khí và công nhân kỹ thuật cần chuẩn hóa kỹ năng tiện trụ ngoài.

2. Người học cần đáp ứng điều kiện tiên quyết nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành mô đun MĐ13 trong chương trình đào tạo khung, nắm vững các quy định an toàn phân xưởng và biết đọc bản vẽ gia công cơ khí cơ bản.

3. Giáo trình có cấu trúc nội dung khác biệt như thế nào so với giáo trình lý thuyết chung?

Giáo trình được biên soạn dựa trên năng lực thực hiện, mô tả chi tiết quy trình thao tác từng bước (từ cách đứng thao tác, gá đặt phôi dao đến xoay tay quay bàn trượt) và có bảng tổng hợp phân tích sai hỏng, nguyên nhân, cách đề phòng cho từng bài học.

4. Phương pháp tự học giáo trình hiệu quả là gì?

Người học cần đọc kỹ nguyên lý cấu tạo máy và đồ gá, thực hiện các bài tập tính toán vạch du xích, lập trước phiếu công nghệ gia công chi tiết và đối chiếu các bước thực hiện mẫu trước khi thao tác trên máy tiện.

5. Giáo trình có tích hợp tài liệu bổ trợ và công cụ đánh giá không?

Cuối mỗi bài học đều cung cấp hệ thống câu hỏi kiểm tra kiến thức lý thuyết và bài tập thực hành kỹ năng với đầy đủ bản vẽ chi tiết cùng yêu cầu kỹ thuật cụ thể để đánh giá kết quả học tập.

Kết luận (150 từ)

Giáo trình Tiện trụ ngoài (MĐ15) của Trường Trung cấp Tháp Mười là tài liệu giảng dạy chuyên môn mang tính hệ thống, chuẩn hóa toàn bộ quy trình kỹ thuật gia công các bề mặt trụ ngoài trên máy tiện vạn năng. Lộ trình học tập của mô đun được thiết lập chặt chẽ theo tiến trình từ an toàn lao động, kỹ thuật đo kiểm, vận hành thiết bị đến thực hành gia công các dạng bề mặt chi tiết tròn xoay có độ phức tạp tăng dần (trụ ngắn, trụ bậc, trụ dài, rãnh, cắt đứt và mặt côn). Tài liệu cung cấp đầy đủ các cơ sở lý thuyết, công thức tính toán du xích, bản vẽ bài tập thực hành và bảng tra cứu sai hỏng kỹ thuật, đáp ứng toàn diện yêu cầu đào tạo nghề Cắt gọt kim loại trình độ Trung cấp.
