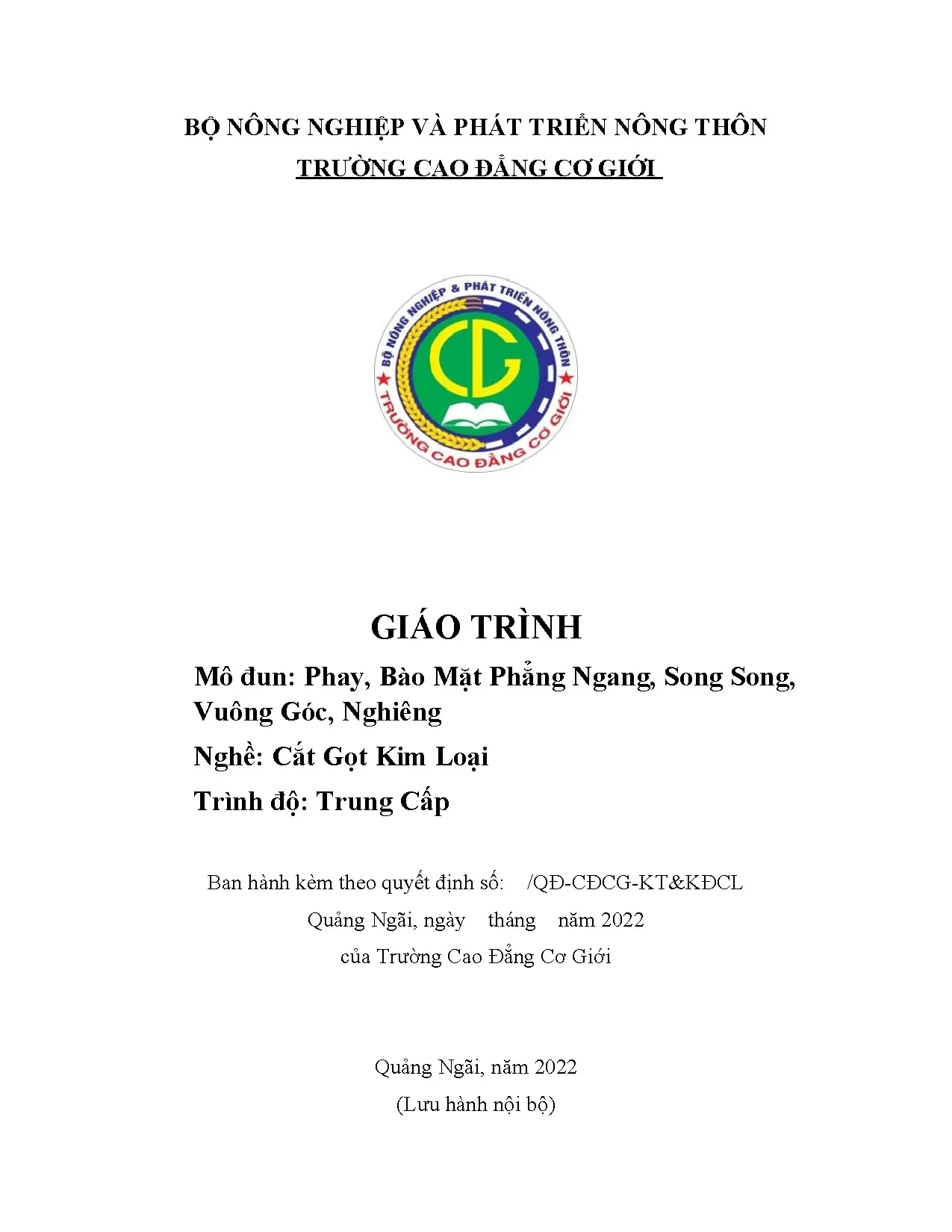

BỘ NÔNG NGHIỆP VÀ PHÁT TRIỂN NÔNG THÔN TRƯỜNG CAO ĐẲNG CƠ GIỚI GIÁO TRÌNH Mô đun: Phay, Bào Mặt Phẳng Ngang, Song Song, Vuông Góc, Nghiêng Nghề: Cắt Gọt Kim Loại Trình độ: Trung Cấp Ban hành kèm theo quyết định số: /QĐ-CĐCG-KT&KĐCL Quảng Ngãi, ngày tháng năm 2022 của Trường Cao Đẳng Cơ Giới Quảng Ngãi, năm 2022 (Lưu hành nội bộ) TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 1 LỜI GIỚI THIỆU Trong chiến lược phát triển và đào tạo nguồn nhân lực chất lượng cao phục vụ cho sự nghiệp công nghiệp hóa và hiện đại hóa đất nước. Đào tạo nguồn nhân lực phục vụ cho công nghiệp hóa nhất là trong lĩnh vực cơ khí – Nghề cắt gọt kim loại là một nghề đào tạo ra nguồn nhân lực tham gia chế tạo các chi tiết máy móc đòi hỏi các sinh viên học trong trường cần được trang bị những kiến thức, kỹ năng cần thiết để làm chủ các công nghệ sau khi ra trường tiếp cận được các điều kiện sản xuất của các doanh nghiệp trong và ngoài nước.
Khoa Cơ khí Trường Cao đẳng cơ giới Quảng Ngãi đã biên soạn cuốn giáo trình mô đun Phay, bào mặt phẳng ngang,song song, vuông góc, nghiêng. Nội dung của mô đun để cập đến các công việc, bài tập cụ thể về phương pháp và trình tự gia công các chi tiết. Căn cứ vào trang thiết bị của các trường và khả năng tổ chức học sinh thực tập ở các công ty, doanh nghiệp bên ngoài mà nhà trường xây dựng các bài tập thực hành áp dụng cụ thể phù hợp với điều kiện hoàn cảnh hiện tại. Mặc dù đã rất cố gắng trong quá trình biên soạn, song không tránh khỏi những sai sót.
Chúng tôi rất mong nhận được những đóng góp ý kiến của các bạn và đồng nghiệp để cuốn giáo trình hoàn thiện hơn. Quảng Ngãi, ngày tháng năm 2022 Tham gia biên soạn Tác giả: Nguyễn Đình Kiên 2 MỤC LỤC STT NỘI DUNG TRANG 1 Lời giới thiệu 2 2 Mục lục 3 3 Vận hành và bỏ dưỡng máy phay, máy bào vạn năng 13 4 Dao bào phẳng, mài dao bào 51 5 Các loại dao phay mặt phẳng 61 6 Gia công mặt phẳng ngang 69 7 Gia công mặt phẳng song song và vuông góc 85 8 Gia công mặt phẳng nghiêng 116 9 Tài liệu tham khảo 145 3 GIÁO TRÌNH MÔ ĐUN Tên mô đun: Phay, bào mặt phẳng ngang, song song, vuông góc, nghiêng Mã mô đun: MĐ18 Vị trí, tính chất, ý nghĩa và vai trò mô đun: - Vị trí: Là mô đun tiên quyết về phay bào để có thể học tiếp các mô đun sau. Học sinh đã học xong các mô đun MH07; MH08; MH09; MH10; MH11; MH13. - Tính chất: Là mô đun chuyên môn nghề thuộc các môn học, mô đun đào tạo nghề.
- Ý nghĩa và vai trò: Mô đun Phay, bào mặt phẳng ngang, song song, vuông góc, nghiêng trong chương trình Cắt gọt kim loại có ý nghĩa và vai trò quan trọng. Người học được trang bị những kiến thức, kỹ năng sử dụng dụng cụ thiết bị để Phay, bào mặt phẳng ngang, song song, vuông góc, nghiêng đúng qui trình qui phạm, đạt yêu cầu kỹ thuật. Mục tiêu của mô đun - Kiến thức: A1. Trình bày được các các thông số hình học của dao bào mặt phẳng; A2.
Trình bày được các các thông số hình học của dao phay mặt phẳng; A3. Nhận dạng được các bề mặt, lưỡi cắt, thông số hình học của dao bào, dao phay mặt phẳng; A4. Phân tích được quy trình bảo dưỡng máy bào, phay; A5. Trình bày được các phương pháp phay, bào mặt phẳng ngang, mặt phẳng song song, vuông góc và mặt phẳng nghiêng; A6.
Trình bày được yêu cầu kỹ thuật khi phay, bào mặt phẳng ngang, song song, vuông góc, nghiêng; A7. Giải thích được các dạng sai hỏng, nguyên nhân và cách khắc phục; 4 - Kỹ năng: B1. Mài được dao bào mặt phẳng đạt độ nhám Ra1.25, lưỡi cắt thẳng, đúng góc độ, đúng yêu cầu kỹ thuật, đúng thời gian qui định, đảm bảo an toàn tuyệt đối cho người và máy; B2. Vận hành được máy phay,máy bào để gia công mặt phẳng ngang, song song, vuông góc, nghiêng đúng qui trình qui phạm, đạt cấp chính xác 8÷10, độ nhám cấp 4÷5, đạt yêu cầu kỹ thuật, đúng thời gian qui định, đảm bảo an toàn cho người và máy; - Năng lực tự chủ và trách nhiệm: C1.
Rèn luyện tính kỷ luật, kiên trì, cẩn thận, nghiêm túc, chủ động và tích cực sáng tạo trong học tập. Giữ gìn vệ sinh công nghiệp, đảm bảo an toàn cho người và thiết bị.Chương trình khung nghề cắt gọt kim loại Mã Tên môn học/mô Số Thời gian đào tạo(giờ) môn đun tín Trong đó học/mô chỉ đun Tổng số Lý Thực Kiểm ta thuyết hành I. Các môn học chung 12 255 94 148 13 MH01 Chính trị 2 30 15 13 2 MH02 Pháp luật 1 15 9 5 1 MH03 Giáo dục thể chất 1 30 4 24 2 MH06 Giáo dục quốc 2 45 21 21 3 phòng-an ninh MH05 Tin học 2 45 15 29 1 MH06 Ngoại ngữ(anh văn) 4 90 30 56 4 II. Các môn học, mô 11 1650 450 1136 64 đun đào tạo nghề 0 bắt buộc MH 07 Vẽ kỹ thuật 3 60 33 24 3 MH 08 Autocad 2 45 14 29 2 MH 09 Cơ Kỹ thuật 3 60 40 16 4 Dung sai – Đo MH 10 3 45 34 8 3 lường kỹ thuật MH 11 Vật liệu cơ khí 3 45 41 2 2 Kỹ thuật điện và MH 12 3 45 37 5 3 điện tử công nghiệp Kỹ thuật an toàn – MH 13 2 30 25 3 2 Bảo hộ lao động 6 MĐ 14 Nguội cơ bản 2 60 14 43 3 Tiện trụ ngắn, trụ MĐ 15 bậc, tiện trụ dài 3 75 25 47 3 l10d MĐ 16 Tiện rãnh, cắt đứt 1 30 5 24 1 Gia công lỗ trên MĐ 17 3 75 16 56 3 máy tiện Phay, bào mặt phẳng ngang, song MĐ 18 3 75 10 62 3 song, vuông góc, nghiêng Phay, bào mặt MĐ 19 2 45 8 35 2 phẳng bậc Phay, bào rãnh, cắt MĐ 20 1 30 6 23 1 đứt MĐ 21 Tiện côn 2 45 10 33 2 MĐ 22 Tiện ren tam giác 2 60 13 45 2 MĐ 23 Tiên ren vuông 2 45 8 35 2 MĐ 24 Tiện ren thang 2 45 8 35 2 Phay, bào rãnh chốt MĐ 25 3 75 20 52 3 đuôi én - chữ T MĐ 26 Phay đa giác 2 45 7 36 2 Phay bánh răng trụ MĐ 27 2 60 8 51 1 răng thẳng Phay bánh răng trụ MĐ 28 răng nghiêng, rãnh 2 45 8 35 2 xoắn MĐ 29 Tiện CNC cơ bản 2 60 4 54 2 MĐ 30 Phay CNC cơ bản 2 60 4 54 2 MĐ 31 Tiện lệch tâm, tiện 3 75 10 62 3 7 định hình MĐ 32 Thực hành hàn 2 45 8 35 2 MĐ 33 Mài mặt phẳng 2 45 8 35 2 MĐ 34 Mài trụ ngoài, côn 2 45 8 35 2 ngoài MĐ 35 Thực tập sản xuất 5 180 18 162 0 Tổng cộng 81 1905 544 1284 77 2.
Chương trình chi tiết mô đun Thời gian (giờ) STT Tên các bài trong mô đun Tổng Lý Thực Kiểm số thuyết hành tra 1 Vận hành và bảo dưỡng máy 5 2 3 0 phay,Máy bào vạn năng 2 Dao bào phẳng, mài dao bào 7 1 6 0 3 Các loại dao phay mặt phẳng 5 2 3 0 4 Gia công mặt phẳng ngang 18 1 16 1 5 Gia công mặt phẳng song song 20 2 17 1 và vuông góc 6 Gia công mặt phẳng nghiêng 20 2 17 1 Tổng 75 10 62 3 3. Điều kiện thực hiện môn học: 3. Phòng học Lý thuyết/Thực hành: Đáp ứng phòng học chuẩn 8 3. Trang thiết bị dạy học: Projetor, máy vi tính, bảng, phấn, tranh vẽ.
Học liệu, dụng cụ, mô hình, phương tiện: Giáo trình, máy tiện, thước cặp, phôi, dao tiện,… 3. Các điều kiện khác: Người học tìm hiểu thực tế về cách phay, bào mặt phẳng ngang, song song, vuông góc, nghiêng 4. Nội dung và phương pháp đánh giá: 4. Nội dung: - Kiến thức: Đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức - Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kỹ năng.
- Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp. + Chuẩn bị đầy đủ tài liệu học tập. + Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập.
Phương pháp: Người học được đánh giá tích lũy môn học như sau: 4. Cách đánh giá - Áp dụng quy chế đào tạo Trung cấp hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH, ngày 13/3/2017 của Bộ trưởng Bộ Lao động – Thương binh và Xã hội. - Hướng dẫn thực hiện quy chế đào tạo áp dụng tại Trường Cao đẳng Cơ giới như sau: 9 Điểm đánh giá Trọng số + Điểm kiểm tra thường xuyên (Hệ số 1) 40% + Điểm kiểm tra định kỳ (Hệ số 2) + Điểm thi kết thúc môn học 60% 4. Phương pháp đánh giá Phương pháp Phương pháp Hình thức Chuẩn đầu ra Số Thời đánh giá tổ chức kiểm tra đánh giá cột điểm kiểm tra Thường Viết/ Tự luận/ A1, A2, C1, C2 1 Sau 10 xuyên Thuyết trình Trắc nghiệm/ giờ.
Báo cáo Định kỳ Viết và Tự luận/ A1, A2, A3, A4, 3 Sau 20 thực hành Trắc nghiệm/ A5, A6, A7, B1, giờ thực hành C1, C2 Kết thúc môn Vấn đáp và Vấn đáp và A1, A2, A3, A4, 1 Sau 60 học thực hành thực hành A5, A6, A7, B1, giờ trên mô B2, C1, C2, hình 4. Cách tính điểm - Điểm đánh giá thành phần và điểm thi kết thúc môn học được chấm theo thang điểm 10 (từ 0 đến 10), làm tròn đến một chữ số thập phân. - Điểm môn học là tổng điểm của tất cả điểm đánh giá thành phần của môn học nhân với trọng số tương ứng. Điểm môn học theo thang điểm 10 làm tròn đến một chữ số thập phân.
Hướng dẫn thực hiện môn học 5. Phạm vi, đối tượng áp dụng: Đối tượng Trung cấp cắt gọt kim loại 10 5. Phương pháp giảng dạy, học tập môn học 5. Đối với người dạy * Lý thuyết: Áp dụng phương pháp dạy học tích cực bao gồm: Trình chiếu, thuyết trình ngắn, nêu vấn đề, hướng dẫn đọc tài liệu, bài tập cụ thể, câu hỏi thảo luận nhóm….
