Tổng quan về giáo trình

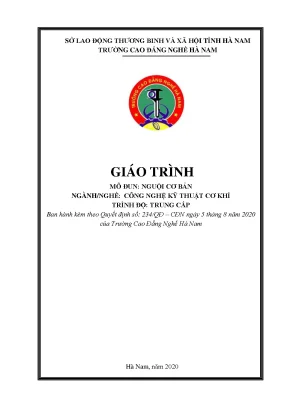

Giáo trình Mô đun: Nguội cơ bản (Mã mô đun: MĐ 15) là tài liệu đào tạo chuyên môn thuộc ngành Công nghệ Kỹ thuật Cơ khí (nghề Cắt gọt kim loại), trình độ Trung cấp, được ban hành theo Quyết định số 234/QĐ–CĐN ngày 05 tháng 08 năm 2020 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam. Trong chương trình đào tạo nghề, mô đun này giữ vị trí kỹ thuật cơ sở, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học tiên quyết bao gồm MH07, MH11, MH12 và MH15, đóng vai trò tạo nền tảng kỹ năng gia công cơ khí bằng tay trước khi tiếp cận các mô đun công nghệ chuyên sâu.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trình bày đầy đủ công dụng, phạm vi ứng dụng, cấu tạo của các dụng cụ gia công cầm tay và thiết bị phụ trợ; phân tích các thông số hình học của dụng cụ cắt; lựa chọn chính xác chủng loại giũa, đục, dụng cụ đo kiểm; hiểu rõ quy tắc an toàn trong xưởng cơ khí.
  • Kỹ năng: Xác định chuẩn vạch dấu, chuẩn đo và chuẩn gá đặt phù hợp với kết cấu chi tiết; xây dựng quy trình công nghệ gia công nguội hợp lý; thực hiện thành thạo các thao tác đo kiểm (độ chính xác đến $\pm 0{,}02\text{ mm}$), vạch dấu, cưa, cắt, uốn, nắn, giũa (đạt dung sai $\le 0{,}1\text{ mm}$), khoan, khoét, doa và cắt ren bằng bàn ren, ta rô theo yêu cầu bản vẽ; phân tích nguyên nhân sai hỏng và áp dụng biện pháp khắc phục.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tổ chức mặt bằng làm việc khoa học, tuân thủ nghiêm ngặt quy định an toàn lao động và vệ sinh công nghiệp.

Giáo trình được biên soạn theo hình thức tích hợp lý thuyết và thực hành, kết cấu thành 8 bài học có tính hệ thống từ kỹ thuật đơn lẻ đến gia công chi tiết phức hợp. Điểm đặc trưng của tài liệu là cụ thể hóa toàn bộ các bước thao tác thành bảng quy trình công nghệ chuẩn, gắn liền với các thông số vật liệu và dung sai cơ khí định lượng trong thực tế sản xuất.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 8 bài học chuyên đề được sắp xếp theo logic công nghệ gia công cơ khí:

  1. Bài 1: Nội quy xưởng nguội, an toàn lao động và vệ sinh công nghiệp (Mã bài: MĐ 15-01) Trình bày nội quy thực tập xưởng cơ khí (quy định giờ giấc, đồng phục bảo hộ, trách nhiệm quản lý thiết bị). Xác lập các nguyên tắc an toàn khi sử dụng dụng cụ cầm tay (búa, đục, giũa, cưa) và thiết bị máy: máy khoan (cấm mang găng tay, kẹp chặt phôi bằng ê tô), máy mài (khe hở giữa tấm đỡ và đá $\ge 2\text{ mm}$, vị trí mài cao hơn tâm đá không quá $10\text{ mm}$, cấm mài mặt cạnh), máy cắt đĩa. Quy trình vệ sinh máy móc, phân loại phế thải và thu gom giẻ dính dầu mỡ vào thùng sắt riêng biệt.

  2. Bài 2: Đo kiểm – Vạch dấu (Mã bài: MĐ 15-02)

    • Đo kiểm: Giới thiệu cấu tạo, phạm vi đo và kỹ thuật sử dụng thước lá ($150 - 2000\text{ mm}$), thước cặp chế tạo từ thép hợp kim CrNi/thép trắng với các cấp độ chính xác $1/10\text{ (0,1 mm)}$, $1/20\text{ (0,05 mm)}$, $1/50\text{ (0,02 mm)}$, pan me (nguyên lý cặp ren - đai ốc bước ren $s = 0{,}5\text{ mm}$, độ chính xác $0{,}01\text{ mm}$, dải đo $0-25\text{ mm}, 25-50\text{ mm}...$).
    • Vạch dấu: Khảo sát mũi vạch dấu bằng thép Y10, Y12 (góc mài nhọn $15^\circ - 20^\circ$, góc nghiêng khi thao tác $70^\circ - 80^\circ$), đài vạch (đặt nghiêng $75^\circ$), compa vạch dấu (góc mở chân $\le 60^\circ$), chấm dấu (con tu) bằng thép Y7, Y8 (góc nhọn $60^\circ$). Trình bày kỹ thuật vạch dấu mặt phẳng (phương pháp dựng hình, phương pháp dưỡng mẫu bằng thép tấm $0{,}5 - 2\text{ mm}$) và vạch dấu khối dựa trên chuẩn gá đặt và chuẩn kích thước.

  3. Bài 3: Cưa, cắt kim loại (Mã bài: MĐ 15-03) Phân tích cấu tạo lưỡi cưa tay (chiều dày $0{,}6 - 0{,}8\text{ mm}$, rộng $12 - 15\text{ mm}$, dài $250 - 300\text{ mm}$ bằng thép Y10, Y12, Y12A), khung cưa thép 45. Kỹ thuật cưa thép định hình theo 1 đến 4 mạch cưa, cưa tôn mỏng kẹp giữa hai phiến gỗ phẳng, cưa thanh kim loại dạng ống có bôi trơn làm mát. Kỹ thuật cắt kim loại bằng kéo tay (thép CD70, CD80 cắt tôn dày $0{,}5 - 1\text{ mm}$) và kéo cần đòn bẩy (độ cứng $52 - 60\text{ HRC}$, góc cắt $75^\circ$, cắt tôn dày đến $3\text{ mm}$). Quy định khoan lỗ chuyển tiếp ($\varnothing 3 - \varnothing 5$) khi cắt đường gấp khúc. Yêu cầu sai lệch kích thước cưa cắt $\le 0{,}5\text{ mm}$.

  4. Bài 4: Uốn, nắn kim loại (Mã bài: MĐ 15-04) Trình bày cơ chế biến dạng dẻo (sự phân bố vùng chịu kéo và vùng chịu nén qua trục trung hòa). Kỹ thuật uốn thanh dẹt vuông góc trên ê tô; uốn ống kim loại đường kính ngoài $\le 20\text{ mm}$ (uốn nguội với bán kính $R \ge 3D$, uốn nóng nung nhiệt độ $600^\circ - 700^\circ\text{C}$ kết hợp lèn chặt cát mịn). Kỹ thuật nắn thanh dài trên đe và khối V; nắn tấm mỏng có chiều dày $< 5\text{ mm}$ (đối với chi tiết tôi thể tích, thực hiện gõ búa vào điểm lõm để làm phẳng).

  5. Bài 5: Giũa kim loại (Mã bài: MĐ 15-05) Cấu tạo giũa (phần đuôi chiếm $1/4 - 1/5$ chiều dài, phần thân gấp $3 - 4$ lần phần đuôi, tiết diện đa dạng: vuông, chữ nhật, tròn, tam giác, bán nguyệt). Quy trình hớt bỏ lượng dư $0{,}025 - 1\text{ mm}$ trên phôi tấm kích thước $45 \times 55 \times 8\text{ mm}$, kiểm soát độ phẳng, độ song song và vuông góc $\le 0{,}1\text{ mm}$, đạt cấp chính xác $10-8$, độ nhám bề mặt cấp $4-6$.

  6. Bài 6: Khoan, khoét, doa lỗ (Mã bài: MĐ 15-06) Quy trình công nghệ gia công lỗ bằng phương pháp khoan trên máy khoan đứng/bàn, kỹ thuật khoét mở rộng lỗ và doa tinh bề mặt lỗ nhằm nâng cao độ chính xác kích thước và độ bóng hình học.

  7. Bài 7: Cắt ren (Mã bài: MĐ 15-07) Nguyên lý và trình tự kỹ thuật gia công ren trong bằng bộ ta rô (ta rô thô, ta rô bán tinh, ta rô tinh) và gia công ren ngoài bằng bàn ren; công thức xác định đường kính lỗ trước khi ta rô và đường kính trục trước khi tiện ren/cắt ren ngoài.

  8. Bài 8: Bài tập tổng hợp (Mã bài: MĐ 15-08) Tích hợp toàn bộ các kỹ năng đơn lẻ để gia công chi tiết cơ khí hoàn chỉnh: lập quy trình công nghệ, kiểm tra và vệ sinh phôi, uốn nắn phôi định hình, giũa các mặt chuẩn, vạch dấu biên dạng, khoan lỗ vỏ mộng và cắt ren trong.

Kiến thức nền tảng được xây dựng

Nội dung giáo trình củng cố các nền tảng lý thuyết kỹ thuật cơ khí:

  • Lý thuyết biến dạng dẻo kim loại: Cơ chế dịch chuyển các thớ kim loại trong quá trình uốn nắn, xác định vị trí trục trung hòa để tính toán chiều dài phôi khai triển chính xác ($l = l_1 + l_2 - \Delta$).
  • Nguyên lý đo lường cơ khí: Nguyên tắc chuyển động của cặp vít me - đai ốc trên pan me đo ngoài/trong và nguyên lý phóng đại tỷ lệ chia của du tiêu trên thước cặp cơ khí.
  • Vật liệu học kim loại và xử lý nhiệt: Phân loại thép cacbon kết cấu (thép 45), thép cacbon dụng cụ (Y7, Y8, Y10, Y12, Y12A, CD70, CD80), thép hợp kim CrNi; nguyên lý ủ sơ bộ trước khi uốn ống và phản ứng kéo/nén thớ kim loại khi nắn phôi đã tôi thể tích.
  • Hệ thống chuẩn công nghệ: Xác lập chuẩn định vị gá đặt và chuẩn kích thước khi thực hiện vạch dấu mặt phẳng và vạch dấu khối.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác đúng tư thế đứng, góc cầm dụng cụ cắt gọt (mũi vạch nghiêng $70^\circ - 80^\circ$, đài vạch nghiêng $75^\circ$, góc chấm dấu $60^\circ$); kỹ thuật giũa mặt phẳng chéo và giũa phẳng song song; kỹ thuật mắc và kéo cưa tay đúng nhịp; kỹ năng gá kẹp phôi chắc chắn trên ê tô và khối V.
  • Kỹ năng phân tích (Analytical skills): Đọc và bóc tách thông số bản vẽ kỹ thuật chi tiết; chẩn đoán nguyên nhân các dạng sai lệch hình học (mạch cưa bị lệch, bề mặt giũa bị cong vồng, góc uốn bị nứt, ren bị vỡ đỉnh) dựa trên bảng phân tích khuyết tật để đưa ra biện pháp khắc phục.
  • Năng lực thực hành (Practical competencies): Vận hành an toàn các thiết bị phân xưởng (máy mài hai đá, máy khoan bàn, máy cắt đĩa); thiết lập quy trình chế tạo chi tiết theo đúng thứ tự công nghệ; bảo dưỡng và bảo quản dụng cụ đo kiểm bằng dầu nhờn chuyên dụng sau ca làm việc.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (tích hợp giữa giảng giải lý thuyết chuyên ngành và hướng dẫn luyện tập kỹ năng tại xưởng):

  • Tiến trình tổ chức dạy học:

    1. Hướng dẫn mở đầu: Giảng viên phân tích yêu cầu kỹ thuật trên bản vẽ, giới thiệu vật liệu phôi, làm mẫu thao tác chuẩn xác (tư thế đứng, hướng đẩy lực, góc đặt dụng cụ), cảnh báo các yếu tố mất an toàn lao động.
    2. Hướng dẫn thường xuyên: Người học trực tiếp thao tác tại vị trí bàn nguội cá nhân; giảng viên giám sát, uốn nắn tư thế lao động và kiểm tra việc tuân thủ quy trình công nghệ của từng học viên.
    3. Hướng dẫn kết thúc: Đánh giá sản phẩm gia công bằng dụng cụ đo chính xác (thước cặp, pan me, dưỡng kiểm), phân tích phế phẩm và tổng kết bài học.

  • Hệ thống bài tập thực hành định lượng: Các bài tập trong giáo trình gắn liền với các thông số kích thước cụ thể, điển hình như:

    • Bài tập đo kiểm kích thước ngoài, kích thước lỗ và chiều sâu bậc bằng thước cặp $1/10, 1/20, 1/50$ và pan me $0 - 25\text{ mm}$.
    • Bài tập vạch dấu và chấm dấu chi tiết khuy khóa cửa trên mặt phẳng.
    • Bài tập tính toán chiều dài phôi uốn góc vuông với thông số: $l_1 = 80\text{ mm}, l_2 = 120\text{ mm}, S = 4\text{ mm}$.
    • Bài tập giũa mặt phẳng phôi tấm đạt kích thước $45 \times 55 \times 8\text{ mm}$.
    • Bài tập tổng hợp: Gia công hoàn chỉnh chi tiết vỏ mộng có khoan lỗ và ta rô ren trong.

  • Phương pháp đánh giá kết quả học tập: Kết quả học tập của từng bài học được lượng hóa qua phiếu đánh giá với 3 thành phần điểm và trọng số quy định: $$\text{Điểm tổng kết} = (\text{Kiến thức} \times 0{,}3) + (\text{Kỹ năng} \times 0{,}5) + (\text{Thái độ} \times 0{,}2)$$

    • Kiến thức (Hệ số 0,3 - Thang điểm 10): Kiểm tra qua bài tập tự luận và trắc nghiệm về cấu tạo thiết bị, công thức tính toán phôi và quy trình công nghệ.
    • Kỹ năng (Hệ số 0,5 - Thang điểm 10): Đánh giá trực tiếp qua công tác chuẩn bị, thao tác gá kẹp, sự chuẩn xác khi vận hành và kiểm tra dung sai kích thước, độ phẳng, độ vuông góc của sản phẩm sau gia công.
    • Thái độ (Hệ số 0,2 - Thang điểm 10): Đánh giá ý thức chấp hành nội quy xưởng, thực hiện đầy đủ trang bị bảo hộ lao động (quần áo, giày bảo hộ, thẻ học sinh, kính, mũ), đảm bảo thời gian quy định và vệ sinh công nghiệp.

  • Hướng dẫn tự học: Người học nghiên cứu trước bản vẽ chi tiết; tự tính toán kích thước phôi uốn và đường kính khoan lỗ trước khi cắt ren; rà soát bảng "Các dạng sai hỏng, nguyên nhân và biện pháp khắc phục" ở cuối mỗi bài học để chủ động kiểm soát chất lượng gia công.

Điểm nổi bật và cập nhật

  • Thiết kế theo cấu trúc mô đun hóa chuẩn quốc gia: Giáo trình được xây dựng dựa trên kết quả phân tích nghề cắt gọt kim loại thuộc chương trình khung quốc gia, phản ánh sự chuyển đổi từ phương pháp đào tạo truyền thống sang đào tạo theo đơn vị năng lực thực hiện.
  • Chuẩn hóa thông số kỹ thuật định lượng: Các chỉ dẫn gia công đều gắn với các chỉ số kỹ thuật chính xác:
    • Góc mài nhọn mũi vạch: $15^\circ - 20^\circ$; góc nghiêng khi vạch: $70^\circ - 80^\circ$.
    • Góc nghiêng thao tác đài vạch: $75^\circ$; góc mở compa vạch dấu: $\le 60^\circ$.
    • Góc côn mũi chấm dấu: $60^\circ$.
    • Khoảng cách khe hở tấm đỡ đá mài: $\ge 2\text{ mm}$; độ cao gá mài so với tâm đá: $\le 10\text{ mm}$.
    • Giới hạn uốn ống nguội: Đường kính ngoài $\le 20\text{ mm}$, bán kính uốn $R \ge 3D$; nhiệt độ uốn nóng: $600^\circ - 700^\circ\text{C}$.
    • Sai lệch kích thước cưa cắt: $\le 0{,}5\text{ mm}$; dung sai giũa mặt phẳng: $\le 0{,}1\text{ mm}$; độ chính xác đo pan me: $0{,}01\text{ mm}$.
  • Tích hợp bảng kiểm soát sai hỏng trong từng bài học: Mọi bài học kỹ năng đều có cấu trúc bảng đối chiếu 3 cột: "Các dạng sai hỏng - Nguyên nhân - Biện pháp khắc phục", giúp người học trực tiếp đối chiếu lỗi kỹ thuật phát sinh tại xưởng với các nguyên nhân về thao tác, dụng cụ hoặc gá kẹp.
  • Tính gắn kết với thực tiễn sản xuất cơ khí: Giáo trình sử dụng trực tiếp các chủng loại vật liệu tiêu chuẩn trong ngành chế tạo máy (thép cacbon kết cấu 45, thép cacbon dụng cụ Y7, Y8, Y10, Y12, Y12A, CD70, CD80, thép hợp kim CrNi) và các mẫu phôi gia công thực tế như vỏ mộng, khuy khóa cửa.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Áp dụng cho người học hệ trung cấp và cao đẳng ngành Công nghệ Kỹ thuật Cơ khí, chuyên ngành Cắt gọt kim loại hoặc các ngành nghề cơ khí chế tạo liên quan có học phần thực tập nguội cơ sở.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học/mô đun:
    • MH07: Vẽ kỹ thuật cơ khí (đọc và phân tích bản vẽ, hình chiếu, dung sai).
    • MH11, MH12, MH15: Dung sai lắp ghép và đo lường kỹ thuật, Vật liệu cơ khí, An toàn lao động cơ bản.
  • Giảng viên và cơ sở giáo dục nghề nghiệp: Được sử dụng làm tài liệu giảng dạy chính thức, làm cơ sở để xây dựng giáo án tích hợp, thiết kế phiếu hướng dẫn thực hành và thiết lập barem chấm điểm kỹ năng nghề nguội tại các trường cao đẳng, trung cấp nghề.
  • Tự học và tham khảo: Dành cho thợ cơ khí, công nhân sản xuất tại các phân xưởng cơ điện cần chuẩn hóa phương pháp vạch dấu, thao tác cưa, đục, giũa, doa, cắt ren và kỹ thuật bảo quản trang thiết bị, dụng cụ đo kiểm cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với trình độ và ngành nghề nào?
Tài liệu được biên soạn chính thức cho trình độ Trung cấp ngành Công nghệ Kỹ thuật Cơ khí (nghề Cắt gọt kim loại) theo quyết định ban hành của Trường Cao đẳng Nghề Hà Nam, đồng thời có thể dùng làm tài liệu giảng dạy cho các hệ đào tạo khác trong cùng khối ngành cơ khí.

2. Người học cần trang bị kiến thức nền tảng nào trước khi học mô đun này?
Người học cần học xong các môn học MH07, MH11, MH12 và MH15 để nắm vững kiến thức về đọc bản vẽ chi tiết, quy chuẩn dung sai - đo lường, phân loại mác thép và quy tắc an toàn lao động đại cương.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết nguội thông thường là gì?
Giáo trình được biên soạn theo hình thức tích hợp, cụ thể hóa từng bước thực hiện bằng bảng quy trình (thao tác - thiết bị - hình vẽ - yêu cầu đạt được), có barem chấm điểm định lượng (kiến thức hệ số 0,3; kỹ năng hệ số 0,5; thái độ hệ số 0,2) và hệ thống bảng nhận diện sai hỏng cho từng bài học.

4. Làm thế nào để tự học và rèn luyện kỹ năng nguội hiệu quả theo giáo trình?
Người học cần đối chiếu chặt chẽ giữa bản vẽ bài tập với bảng các bước thực hiện công việc, tuân thủ đúng góc độ hình học của dụng cụ (góc nghiêng mũi vạch $70^\circ - 80^\circ$, góc chấm dấu $60^\circ$, tư thế cầm cưa, giũa) và sử dụng thước cặp, pan me để kiểm tra kích thước sau từng lượt thao tác.

5. Giáo trình có cung cấp các công thức tính toán công nghệ cụ thể không?
Có. Giáo trình cung cấp các công thức và quy tắc kỹ thuật thực tế như: tính chiều dài phôi uốn thanh dẹt vuông góc, tính bán kính uốn ống ($R = 2D$ khi uốn nóng hoặc $R \ge 3D$ khi uốn nguội), chọn đường kính mũi khoan trước khi cắt ren và xác định dải đường kính khoan mồi khi cắt kim loại tấm ($\varnothing 3$ cho tấm $0{,}5 - 0{,}6\text{ mm}$, $\varnothing 4$ cho tấm $0{,}8 - 1\text{ mm}$, $\varnothing 5$ cho tấm $1{,}2 - 1{,}5\text{ mm}$).

Kết luận

Giáo trình Mô đun: Nguội cơ bản (MĐ 15) do Trường Cao đẳng Nghề Hà Nam ban hành là tài liệu đào tạo nghề chuẩn mực, tích hợp đầy đủ giữa cơ sở lý thuyết biến dạng - cắt gọt kim loại và kỹ năng thao tác thực tế trong xưởng cơ khí. Tài liệu định hình rõ ràng lộ trình học tập từ việc tuân thủ an toàn, đo kiểm, vạch dấu, thực hiện các nguyên công gia công cơ bản (cưa, cắt, uốn, nắn, giũa, khoan, cắt ren) cho đến hoàn thiện bài tập tổng hợp chế tạo sản phẩm cơ khí hoàn chỉnh. Để nâng cao hiệu quả đào tạo, giáo trình cần được sử dụng kết hợp với hệ thống bản vẽ tiêu chuẩn gia công, tiêu chuẩn nhà nước về dung sai lắp ghép và trang thiết bị thực hành đồng bộ tại xưởng nguội.
