TỔNG QUAN VỀ GIÁO TRÌNH NGUYÊN LÝ CẮT
Tổng quan về giáo trình

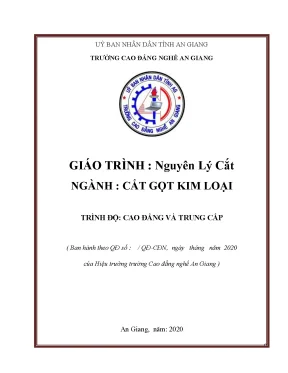

Giáo trình Nguyên lý cắt là tài liệu đào tạo chuyên môn kỹ thuật thuộc chương trình đào tạo trình độ Cao đẳng và Trung cấp nghề Cắt gọt kim loại, do Trường Cao đẳng nghề An Giang biên soạn và ban hành năm 2020 theo quyết định của Hiệu trưởng nhà trường (Chủ biên: Trần Văn Dũng). Trong khung chương trình đào tạo, môn học có mã số mô đun là MH 13, với tổng thời lượng thực hiện là 30 giờ (bao gồm 24 giờ giảng dạy lý thuyết, 4 giờ thực hành, thí nghiệm, thảo luận bài tập và 2 giờ kiểm tra). Môn học được bố trí giảng dạy sau khi người học đã hoàn thành các mô đun kỹ thuật cơ sở gồm MH07, MH08, MH09, MH10 và MH11, đồng thời đóng vai trò là môn học tiên quyết, cung cấp cơ sở lý thuyết để tiếp thu môn Công nghệ chế tạo máy.
Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học khả năng xác định các thông số hình học, kết cấu và góc độ làm việc của các loại dụng cụ cắt; giải thích bản chất các hiện tượng vật lý phát sinh trong quá trình gia công cơ khí như hiện tượng biến dạng kim loại, sự hình thành và co phoi, hiện tượng lẹo dao, lực cắt, nhiệt cắt, ma sát và sự mài mòn dụng cụ. Trên cơ sở đó, người học có thể tính toán giải tích hoặc tra bảng xác định chế độ cắt hợp lý ($v, s, t$), đọc hiểu bản vẽ dụng cụ cắt, lựa chọn vật liệu thân dao và phần cắt gọt, phục vụ trực tiếp cho nhiệm vụ thiết kế quy trình công nghệ gia công cơ khí.
Về cấu trúc, giáo trình gồm 12 chương, tiếp cận từ các nguyên lý cơ bản của vật liệu dụng cụ cắt và phương pháp tiện điển hình, sau đó mở rộng phân tích các phương pháp gia công cơ khí khác như bào, xọc, khoan, khoét, doa, phay, cắt bánh răng, gia công ren và mài. Điểm đặc sắc của giáo trình là sự kết hợp giữa lý thuyết nhiệt - cơ học biến dạng với các công thức tính toán kỹ thuật và hệ thống bảng tra số liệu thực nghiệm, đồng thời quy chuẩn hóa hệ thống ký hiệu mác vật liệu dụng cụ cắt theo tiêu chuẩn quốc tế ISO song song với tiêu chuẩn Liên Xô cũ ($\Gamma\text{OCT}$) và TCVN.
Nội dung kiến thức cốt lõi
Các chương và chủ đề chính
Nội dung giáo trình được phân bố qua 12 chương chuyên đề với logic phát triển từ lý thuyết chung đến ứng dụng trên từng phương pháp gia công cụ thể:
- Chương 1: Vật liệu làm dao. Trình bày yêu cầu kỹ thuật và phân loại vật liệu làm thân dao (thép CT51, C35, C45, 40Cr) và phần cắt gọt. Nội dung khảo sát chi tiết hai nhóm vật liệu phần cắt: nhóm thép (thép carbon dụng cụ Y7A đến Y12A; thép hợp kim dụng cụ 9XC, $\text{X}\Gamma$, $\text{XB}\Gamma$; thép gió P9, P18, P9K10) và nhóm không thép (vật liệu gốm sứ $\text{ЦM } 332$, kim cương nhân tạo, Nitrid Bo lập phương / El-bor / Bo-ra-zôn), cùng hệ thống hợp kim cứng phân loại theo ISO (nhóm K, P, M) và $\Gamma\text{OCT}$ (BK2–BK25, T30K4, T15K6, TT7K12).
- Chương 2: Khái niệm về tiện và dao tiện. Khảo sát động học máy tiện (chuyển động chính $v_c$, chuyển động tiến dao $S_d, S_n$), các yếu tố lớp cắt (chiều sâu cắt $t$, bước tiến $S$, vận tốc cắt $v = \frac{\pi D n}{1000}$, diện tích lát cắt $F_c = S \cdot t = a \cdot b$). Phân tích cấu tạo hình học dao tiện trên các mặt phẳng tọa độ (mặt phẳng đáy, mặt phẳng cắt, tiết diện chính, tiết diện phụ), định nghĩa hệ thống góc độ ($\varphi, \varphi_1, \gamma, \alpha, \beta, \delta, \lambda$) và quy luật biến đổi góc độ làm việc thực tế do gá lắp dao sai lệch tâm hoặc lệch trục ($\gamma_t = \gamma - \tau, \alpha_t = \alpha + \tau$).
- Chương 3: Quá trình cắt kim loại. Nghiên cứu cơ chế hình thành các loại phoi (phoi vụn, phoi xếp, phoi dây), mức độ biến dạng kim loại (biến dạng bình quân, biến dạng tổng cộng), hiện tượng co phoi, lẹo dao (phoi bám), hiện tượng biến cứng bề mặt, rung động trong cắt gọt và tác dụng giải nhiệt, bôi trơn của dung dịch trơn nguội (nhũ tương Êmunxi).
- Chương 4: Lực cắt khi tiện. Phân tích hệ thống lực tác dụng lên dao, phôi và cơ cấu máy cắt kim loại thành ba thành phần không gian ($P_z, P_y, P_x$), công thức giải tích tính lực cắt và công suất cắt yêu cầu.
- Chương 5: Nhiệt cắt và sự mòn dao. Xác định các nguồn sinh nhiệt trong vùng cắt, cân bằng nhiệt lượng, ảnh hưởng của nhiệt đến độ bền dao; phân tích các dạng mài mòn (mặt trước, mặt sau), các giai đoạn mòn và tiêu chuẩn mòn dao (tiêu chuẩn lực đẩy, tiêu chuẩn độ mòn thích hợp).
- Chương 6: Tốc độ cắt cho phép – Lựa chọn thông số cắt khi tiện. Trình bày quy trình và phương pháp xác định chế độ cắt tối ưu bằng phương pháp tính toán giải tích theo điều kiện bền máy, độ cứng vững phôi và phương pháp tra bảng định mức kỹ thuật.
- Chương 7 đến Chương 12: Các phương pháp gia công kim loại mở rộng. Trình bày đặc điểm công nghệ, thông số hình học dụng cụ, động học và phương pháp xác định chế độ cắt cho từng dạng nguyên công:
- Chương 7: Nguyên lý gia công bào và xọc (tính toán tiết diện cắt, lực cắt, vận tốc và thời gian máy $T_m$).
- Chương 8: Gia công lỗ (kết cấu mũi khoan xoắn, lực chiều trục $P_0$, mô men xoắn $M_x$, công nghệ khoét và doa).
- Chương 9: Nguyên lý gia công phay (dao phay trụ, dao phay mặt đầu, lực phay, tuổi bền dao và chế độ phay).
- Chương 10: Gia công cắt bánh răng (phương pháp chép hình dùng dao phay đĩa môđun, phương pháp bao hình dùng dao phay lăn răng, dao xọc răng, nguyên lý mài và vê đầu răng).
- Chương 11: Gia công ren (cắt ren bằng ta-rô, bàn ren tròn, xác định sơ đồ cắt và mô men xoắn).
- Chương 12: Nguyên lý mài kim loại (đặc tính hạt mài, chất kết dính, cấu trúc đá mài; các phương pháp mài tròn ngoài, mài lỗ, mài không tâm, mài mặt phẳng, mài định hình; chế độ cắt khi mài).
Kiến thức nền tảng được xây dựng
Giáo trình thiết lập hệ thống lý thuyết cắt gọt dựa trên ba trụ cột:
- Lý thuyết cơ học và vật lý biến dạng: Cơ chế trượt dẻo của kim loại dưới tác dụng nén của lưỡi cắt, quy luật biến cứng nguội, sự thay đổi thể tích lớp kim loại bị nén và hệ số co phoi.
- Lý thuyết nhiệt và ma sát học gia công: Phân bố nguồn nhiệt sinh ra từ công biến dạng cơ học và công ma sát trên mặt trước, mặt sau của dao; mối quan hệ giữa nhiệt độ vùng cắt với tốc độ mòn và tuổi bền dụng cụ.
- Hệ thống tính toán giải tích động học và động lực học: Các phương trình cân bằng lực cắt, công thức xác định vận tốc cắt cho phép $v$, công suất cắt $N_c$, và thời gian gia công cơ bản:
$$L = l + i(\Delta + y)$$
Trong đó $\Delta = t \cdot \cot\varphi$ và $y = t \cdot \tan\varphi_1$.
Kỹ năng phát triển
Thông qua nội dung các chương, tài liệu hình thành các năng lực kỹ thuật:
- Kỹ năng kỹ thuật (Technical skills): Nhận dạng, vẽ và kiểm tra các thông số hình học của dao tiện, mũi khoan xoắn, dao phay, dao bào; lựa chọn vật liệu làm cán dao và mảnh cắt phù hợp với tính chất vật liệu gia công (thép, gang, kim loại màu, vật liệu phi kim).
- Kỹ năng phân tích (Analytical skills): Phân tích sự thay đổi góc độ làm việc thực tế của dao khi có sai số gá đặt ($\Delta h, \tau$); phân tích nguyên nhân gây rung động, lẹo dao hoặc suy giảm độ bóng bề mặt gia công (cấp chính xác IT8–IT6, nhám bề mặt $R_z 10 \div 0.63,\mu\text{m}$).
- Kỹ năng tính toán công nghệ (Practical competencies): Thực hiện tính toán chế độ cắt ($t, S, v, n$), xác định lực cắt, mô men xoắn, công suất tiêu hao và tra cứu bảng số liệu công nghệ phục vụ việc lập phiếu công nghệ gia công chi tiết máy.
Phương pháp giảng dạy và học tập
Giáo trình Nguyên lý cắt được xây dựng theo phương pháp sư phạm kỹ thuật kết hợp giữa trang bị lý thuyết giải tích và hướng dẫn ứng dụng tra cứu thực nghiệm. Thời lượng 30 giờ được phân bổ với 24 giờ lý thuyết (chiếm 80%), 4 giờ dành cho thực hành, thí nghiệm, thảo luận bài tập (chiếm 13,3%) và 2 giờ kiểm tra đánh giá định kỳ (chiếm 6,7%).
+-------------------------------------------------------------+
| PHÂN BỔ THỜI LƯỢNG MÔ ĐUN MH 13 (TỔNG SỐ: 30 GIỜ) |
+-------------------------------------------------------------+
| [ Lý thuyết: 24 giờ (80%) ] | [ TH/Thảo luận: 4h ] | [ KT: 2h ]|
+-------------------------------------------------------------+
Về hình thức tổ chức dạy học:
- Giảng dạy lý thuyết trên lớp: Giảng viên sử dụng các sơ đồ hình học, hình vẽ mô tả cấu tạo dao (dao tiện, mũi khoan, dao phay, dao lăn răng), đồ thị phân tích lực và phân bố nhiệt lượng để minh họa trực quan các khái niệm cơ học cắt gọt.
- Bài tập và tính toán ứng dụng: Người học được hướng dẫn giải các bài tập xác định diện tích lát cắt $F_c$, tính vận tốc cắt $v = \frac{\pi D n}{1000}$, tính thời gian gia công $T_m$ và lựa chọn chế độ cắt thông qua hai phương pháp: tính toán theo công thức giải tích và tra cứu bảng thông số công nghệ tiêu chuẩn.
- Thảo luận và phân tích tình huống thực tế: Tổ chức phân tích các hiện tượng vật lý phát sinh trong quá trình cắt tại xưởng như hiện tượng phoi bám (lẹo dao), rung động cưỡng bức, mòn dao quá mức hoặc sai lệch biên dạng do gá dao không ngang tâm.
- Phương pháp đánh giá: Kết quả học tập được đánh giá qua 2 giờ kiểm tra định kỳ (bao gồm kiểm tra lý thuyết và bài tập tính toán chế độ cắt) cùng hệ thống 4 đến 5 câu hỏi ôn tập tổng hợp đặt tại cuối mỗi chương (ví dụ: bộ câu hỏi kiểm tra thông số hình học dao, vật liệu phần cắt, cơ chế mài mòn và phương pháp gá dao).
- Hướng dẫn tự học: Người học cần tự nghiên cứu trước cấu tạo dụng cụ cắt, tra cứu các bảng mác thép/hợp kim cứng theo tiêu chuẩn ISO/$\Gamma\text{OCT}$, và liên hệ trực tiếp giữa lý thuyết nguyên lý cắt với quá trình thực hành tiện, phay, bào, mài tại xưởng cơ khí.
Điểm nổi bật và cập nhật
Tài liệu thể hiện các điểm cập nhật mang tính kỹ thuật ứng dụng trong lĩnh vực cơ khí chế tạo:
| Nội dung cập nhật | Chi tiết dữ liệu kỹ thuật trong giáo trình |
|---|---|
| Chuẩn hóa phân loại vật liệu | Đối chiếu song song hệ thống mác hợp kim cứng tiêu chuẩn $\Gamma\text{OCT}$ (BK2, BK8, T15K6, TT7K12) và phân nhóm ISO (K01–K50, P01–P40, M01–M50). |
| Cập nhật vật liệu phủ bề mặt | Phân tích giải pháp nâng cao độ cứng và tính chịu mòn của mảnh hợp kim cứng bằng công nghệ phủ lớp màng mỏng TiC, TiN với chiều dày từ $3 \div 15,\mu\text{m}$. |
| Bổ sung vật liệu siêu cứng | Giới thiệu các nhóm vật liệu phi kim và siêu cứng: gốm sứ $\text{ЦM } 332$ ($\text{Al}_2\text{O}_3$), kim cương nhân tạo (tổng hợp ở $100.000,\text{atm}, 2500^\circ\text{C}$), và Nitrid Bo lập phương (El-bor/Bo-ra-zôn, chịu nhiệt đến $2000^\circ\text{C}$). |
| Phân tích sai số gá đặt thực tế | Lượng hóa sự biến đổi góc độ làm việc thực tế ($\gamma_t, \alpha_t, \varphi_t$) khi mũi dao gá cao/thấp hơn tâm chi tiết một khoảng $\Delta h$ hoặc thân dao gá lệch góc $\tau$. |
| Phạm vi công nghệ toàn diện | Mở rộng phạm vi từ nguyên lý tiện cơ sở sang các phương pháp phức tạp: bao hình bánh răng (dao lăn răng, dao xọc răng), cắt ren (ta-rô, bàn ren) và mài định hình/không tâm. |
Tài liệu gắn kết trực tiếp giữa phân tích lý thuyết và các chỉ tiêu kinh tế kỹ thuật tại phân xưởng gia công, cụ thể là tuổi bền dao $T$, công suất cắt $N_e$, độ nhám bề mặt $R_z$, và năng suất bóc tách phoi.
Đối tượng sử dụng giáo trình
Giáo trình Nguyên lý cắt được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật:
- Sinh viên và học viên: Dành cho sinh viên trình độ Cao đẳng và học viên Trung cấp nghề chuyên ngành Cắt gọt kim loại, Công nghệ kỹ thuật cơ khí, Chế tạo máy. Tài liệu được sử dụng trong giai đoạn đào tạo kỹ thuật chuyên môn nghề.
- Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun kỹ thuật cơ sở bao gồm MH07, MH08, MH09, MH10 và MH11 (trang bị kiến thức về Vẽ kỹ thuật, Cơ kỹ thuật, Vật liệu học và Xử lý nhiệt, Dung sai lắp ghép và Đo lường kỹ thuật).
- Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chuẩn cho mô đun MH 13 (30 giờ), làm căn cứ xây dựng đề cương chi tiết, bài giảng lý thuyết, giáo án thực hành xưởng, đề kiểm tra định kỳ và bài tập lớn thiết kế quy trình công nghệ.
- Kỹ thuật viên và người tự học: Phục vụ kỹ thuật viên gia công cơ khí, thợ tiện, thợ phay, thợ mài tại các xưởng sản xuất có nhu cầu tra cứu thông số góc độ mài dao, bảng đặc tính cơ lý của các mác thép dụng cụ/hợp kim cứng và quy trình lựa chọn chế độ cắt hợp lý cho từng nguyên công gia công.
Câu hỏi thường gặp
1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn phục vụ trực tiếp cho sinh viên bậc Cao đẳng và học viên bậc Trung cấp nghề chuyên ngành Cắt gọt kim loại, đồng thời là tài liệu tham khảo kỹ thuật cho sinh viên cơ khí chế tạo máy và kỹ thuật viên tại các phân xưởng gia công cơ khí.
2. Cần kiến thức nền nào để học môn học này?
Người học cần hoàn thành các mô đun kiến thức cơ sở gồm MH07, MH08, MH09, MH10 và MH11, bao gồm các kiến thức nền tảng về bản vẽ kỹ thuật, cơ lý tính của vật liệu kim loại, phương pháp nhiệt luyện, dung sai lắp ghép và các phép đo cơ khí thông dụng.
3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?
Tài liệu tích hợp song song hai hệ thống tiêu chuẩn quốc tế ISO và tiêu chuẩn Liên Xô cũ ($\Gamma\text{OCT}$) trong việc phân loại vật liệu cắt gọt; đồng thời kết hợp chặt chẽ giữa công thức tính toán giải tích lý thuyết và bảng số liệu tra cứu định mức kỹ thuật dùng trong xưởng gia công thực tế.
4. Làm sao để tự học và nghiên cứu giáo trình hiệu quả?
Người học cần đọc hiểu bản vẽ kết cấu dao và hệ thống góc độ hình học, thực hiện đầy đủ các bài tập tính toán chế độ cắt ($v, S, t, T_m$), kết hợp quan sát các hiện tượng vật lý (dạng phoi, hiện tượng lẹo dao, độ bóng bề mặt) trong quá trình thực tập xưởng và hoàn thành hệ thống câu hỏi ôn tập ở cuối mỗi chương.
5. Có tài liệu bổ trợ nào kèm theo giáo trình?
Giáo trình cung cấp sẵn hệ thống bảng thành phần hóa học, cơ lý tính của các mác thép dụng cụ (Y7A–Y12A, 9XC, P18), bảng tra mác hợp kim cứng ISO/$\Gamma\text{OCT}$ (nhóm K, P, M), bảng công thức giải tích tính lực cắt, mô men xoắn và danh mục câu hỏi ôn tập chi tiết sau từng chương học.
Kết luận
Giáo trình Nguyên lý cắt (MH 13) của Trường Cao đẳng nghề An Giang cung cấp hệ thống kiến thức toàn diện và có cấu trúc chặt chẽ về bản chất nhiệt - cơ học của quá trình cắt gọt kim loại, cấu tạo hình học dụng cụ cắt và phương pháp xác định chế độ gia công trên các thiết bị cơ khí thông dụng. Tài liệu đóng vai trò cầu nối kỹ thuật quan trọng, chuyển tiếp kiến thức từ các môn cơ sở ngành (vật liệu, cơ học, dung sai) sang môn học chuyên môn Công nghệ chế tạo máy.
Lộ trình học tập đề xuất bắt đầu từ việc nắm vững vật liệu dụng cụ cắt và hình học dao tiện cơ bản (Chương 1–2), nghiên cứu các quy luật vật lý cắt gọt và bài toán chọn chế độ cắt (Chương 3–6), sau đó áp dụng vào các phương pháp gia công chuyên biệt gồm bào, khoan, phay, cắt bánh răng, cắt ren và mài (Chương 7–12). Để tối ưu hóa quá trình tiếp thu, người học cần kết hợp nghiên cứu lý thuyết trong giáo trình với việc tra cứu bảng số liệu công nghệ và thực hành trực tiếp tại các xưởng cơ khí chế tạo.
