Giáo trình Lắp ráp và Cài đặt Máy tính - Nghề Công nghệ Thông tin trình độ Cao đẳng

• Tác giả: Phạm Đình Trịnh
• Trường học: Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Lắp ráp và cài đặt máy tính
• Loại tài liệu: Giáo trình
• Địa điểm: Bà Rịa – Vũng Tàu

Tóm tắt

I. Tổng quan về giáo trình lắp ráp và cài đặt máy tính trình độ cao đẳng

Giáo trình mô đun Lắp ráp và cài đặt máy tính là tài liệu đào tạo chính quy thuộc chương trình nghề Công nghệ thông tin trình độ cao đẳng. Tài liệu được biên soạn bởi Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu, phục vụ mục đích giảng dạy và học tập nội bộ. Giáo trình bao gồm 10 bài học, từ kiến thức nền tảng về các thành phần máy tính đến kỹ năng thực hành lắp ráp, cài đặt hệ điều hành, trình điều khiển và bảo trì hệ thống. Nội dung được xây dựng theo nguyên tắc định hướng thị trường lao động, tính hệ thống khoa học, ổn định và linh hoạt. Giáo trình áp dụng phương pháp đổi mới dạy học, kết hợp lý thuyết và thực hành. Tài liệu hướng đến chuẩn đào tạo nghề khu vực và thế giới, đảm bảo tính hiện đại và sát thực tế. Đây là nguồn tham khảo quan trọng giúp sinh viên tiếp thu kiến thức chuyên ngành một cách toàn diện.

1.1. Mục tiêu đào tạo của giáo trình

Giáo trình Lắp ráp và cài đặt máy tính đặt mục tiêu trang bị cho sinh viên kiến thức và kỹ năng cần thiết trong lĩnh vực phần cứng máy tính. Sinh viên được học cách nhận biết các thành phần cơ bản, quy trình lắp ráp hoàn chỉnh, thiết lập thông số CMOS và cài đặt hệ điều hành. Giáo trình cũng hướng dẫn cài đặt trình điều khiển, phần mềm ứng dụng, sao lưu và phục hồi hệ thống. Mục tiêu cuối cùng là đào tạo nguồn nhân lực có khả năng thực hiện công tác bảo trì, sửa chữa máy tính tại các cơ quan, doanh nghiệp.

1.2. Cấu trúc nội dung 10 bài học

II. Phân tích nội dung các thành phần phần cứng máy tính

Giáo trình cung cấp kiến thức chi tiết về các thành phần phần cứng máy tính, bao gồm bo mạch chủ, bộ vi xử lý, bộ nhớ RAM, nguồn điện và các thiết bị lưu trữ. Bo mạch chủ đóng vai trò trung tâm kết nối tất cả linh kiện, chứa chipset điều khiển giao tiếp giữa CPU, RAM và các thiết bị ngoại vi. Bộ vi xử lý là bộ não của máy tính, thực hiện mọi phép tính và xử lý dữ liệu. Bộ nhớ RAM lưu trữ tạm thời dữ liệu đang xử lý, ảnh hưởng trực tiếp đến tốc độ hoạt động. Giáo trình phân loại RAM theo các thế hệ SDR, DDR, DDR2, DDR3, DDR4 với tốc độ bus và băng thông khác nhau. Nguồn điện cung cấp năng lượng ổn định cho toàn bộ hệ thống. Các thiết bị lưu trữ như ổ cứng HDD, SSD và CD-ROM đảm nhận vai trò lưu trữ dữ liệu lâu dài. Việc hiểu rõ từng thành phần giúp sinh viên lắp ráp và khắc phục sự cố hiệu quả.

2.1. Phân loại và đặc điểm các loại RAM

Giáo trình trình bày chi tiết về các loại RAM từ SDR SDRAM đến DDR4 SDRAM. SDR SDRAM có các chuẩn PC-66, PC-100, PC-133 với tốc độ bus lần lượt 66, 100 và 133 MHz. DDR SDRAM tăng gấp đôi băng thông với các chuẩn DDR-200, DDR-266, DDR-333, DDR-400. DDR2 SDRAM cải tiến tốc độ clock với các chuẩn từ DDR2-400 đến DDR2-800. DDR3 SDRAM đạt tốc độ bus từ 1066 đến 2133 MHz. DDR4 SDRAM là thế hệ mới nhất, hỗ trợ tốc độ bus 2400 MHz trở lên. Việc nắm vững phân loại RAM giúp sinh viên chọn linh kiện phù hợp khi lắp ráp.

2.2. Vai trò của bo mạch chủ và chipset

Bo mạch chủ là nền tảng kết nối mọi linh kiện trong máy tính. Chipset trên bo mạch chủ điều khiển luồng dữ liệu giữa CPU, RAM, ổ cứng và các thiết bị ngoại vi. Giáo trình hướng dẫn cách nhận biết các khe cắm PCI, PCI Express, khe RAM, ổ cắm CPU và các cổng kết nối. Bo mạch chủ hiện đại tích hợp sẵn card mạng, card âm thanh và cổng USB. Việc hiểu cấu trúc bo mạch chủ giúp sinh viên lắp ráp chính xác và xử lý lỗi phần cứng hiệu quả. Mỗi loại bo mạch chủ hỗ trợ các loại CPU và RAM khác nhau.

III. Quy trình lắp ráp và cài đặt máy tính thực hành

Giáo trình hướng dẫn quy trình lắp ráp máy tính theo trình tự khoa học và an toàn. Bước đầu tiên là chuẩn bị linh kiện và kiểm tra tính tương thích giữa các thành phần. Quy trình lắp ráp bắt đầu từ việc gắn CPU lên bo mạch chủ, lắp thanh RAM vào khe cắm phù hợp. Tiếp theo là gắn bo mạch chủ vào thùng máy, đảm bảo các chốt đệm nhựa được đặt đúng vị trí. Lắp đặt nguồn điện và kết nối các dây nguồn chính cho bo mạch chủ và CPU. Gắn ổ cứng, CD-ROM và các card mở rộng vào vị trí quy định. Công đoạn quan trọng là kết nối các dây tín hiệu front panel, bao gồm công tắc nguồn, đèn báo, loa và các cổng USB, Audio phía trước. Giáo trình nhấn mạnh việc xác định đúng ký hiệu trên bo mạch chủ để gắn dây chính xác. Cuối cùng là kiểm tra tổng thể trước khi khởi động.

3.1. Kỹ thuật lắp đặt CPU và RAM

Lắp đặt CPU yêu cầu sự chính xác và cẩn thận cao. Giáo trình hướng dẫn xác định hướng cắm CPU dựa trên vị trí tam giác vàng hoặc chấm đánh dấu trên chip. CPU được đặt nhẹ nhàng vào ổ cắm, không dùng lực mạnh. Sau đó gắn tản nhiệt và quạt tản nhiệt để làm mát. Đối với RAM, sinh viên cần xác định loại RAM tương thích với bo mạch chủ. Thanh RAM được cắm vào khe theo hướng đúng, nhấn đều hai bên cho đến khi nghe tiếng click. Một số bo mạch chủ yêu cầu cắm RAM theo cặp để kích hoạt chế độ dual channel.

3.2. Kết nối dây tín hiệu và khắc phục lỗi

Kết nối dây tín hiệu front panel là bước dễ gây nhầm lẫn nhất. Giáo trình liệt kê các ký hiệu phổ biến trên bo mạch chủ: MSG hoặc PW LED cho đèn nguồn, HD hoặc HDD LED cho đèn ổ cứng, PW hoặc POWER SW cho công tắc nguồn, RES hoặc RESET SW cho nút khởi động lại, SPEAKER cho loa trong. Dây màu đen hoặc trắng là cực âm, dây màu đỏ hoặc xanh lá là cực dương. Ngoài ra còn có các dây USB và Audio kết nối qua đầu cắm tương ứng trên bo mạch chủ. Nếu lắp sai, máy có thể không khởi động hoặc đèn không hoạt động.

IV. Ứng dụng thực tế và tầm quan trọng của giáo trình

Giáo trình Lắp ráp và cài đặt máy tính có giá trị ứng dụng thực tiễn cao trong đào tạo nghề Công nghệ thông tin. Sinh viên sau khi hoàn thành mô đun có khả năng tự lắp ráp máy tính hoàn chỉnh, cài đặt hệ điều hành Windows hoặc Linux, cài đặt trình điều khiển và phần mềm ứng dụng. Kỹ năng sao lưu và phục hồi hệ điều hành giúp sinh viên xử lý tình huống mất dữ liệu hoặc lỗi hệ thống. Giáo trình cũng trang bị kiến thức bảo trì máy tính định kỳ, bao gồm vệ sinh phần cứng, kiểm tra và tối ưu hóa hệ thống. Những kỹ năng này đáp ứng nhu cầu tuyển dụng tại các cửa hàng máy tính, phòng IT doanh nghiệp và dịch vụ sửa chữa. Giáo trình được biên soạn theo hướng mở, tạo điều kiện cho giảng viên và sinh viên cập nhật kiến thức mới. Tính ứng dụng cao giúp sinh viên dễ dàng tiếp cận thị trường lao động sau tốt nghiệp.

4.1. Kỹ năng cài đặt hệ điều hành và phần mềm

Giáo trình hướng dẫn chi tiết quy trình cài đặt hệ điều hành từ đĩa CD hoặc USB boot. Sinh viên học cách phân vùng ổ cứng, định dạng hệ thống tệp và cài đặt Windows. Sau khi cài hệ điều hành, bước tiếp theo là cài đặt trình điều khiển cho bo mạch chủ, card đồ họa, card mạng và âm thanh. Giáo trình cũng hướng dẫn cài đặt phần mềm ứng dụng văn phòng, trình duyệt, phần mềm diệt virus và các công cụ hỗ trợ. Kỹ năng sao lưu bằng Norton Ghost hoặc công cụ tích hợp giúp bảo vệ dữ liệu quan trọng.

4.2. Bảo trì và tối ưu hóa hệ thống máy tính

Bảo trì máy tính là kỹ năng thiết yếu giúp kéo dài tuổi thọ thiết bị và duy trì hiệu suất hoạt động. Giáo trình hướng dẫn vệ sinh bụi bên trong thùng máy, kiểm tra kết nối cáp và quạt làm mát. Các thao tác tối ưu hóa bao gồm chống phân mảnh ổ cứng, dọn dẹp file rác, kiểm tra lỗi ổ đĩa và cập nhật hệ điều hành. Sinh viên cũng học cách kiểm tra nhiệt độ CPU, tình trạng RAM và dung lượng ổ cứng. Việc bảo trì định kỳ giúp phát hiện sớm các vấn đề phần cứng, tránh mất dữ liệu và giảm chi phí sửa chữa.

Trích đoạn nội dung tài liệu

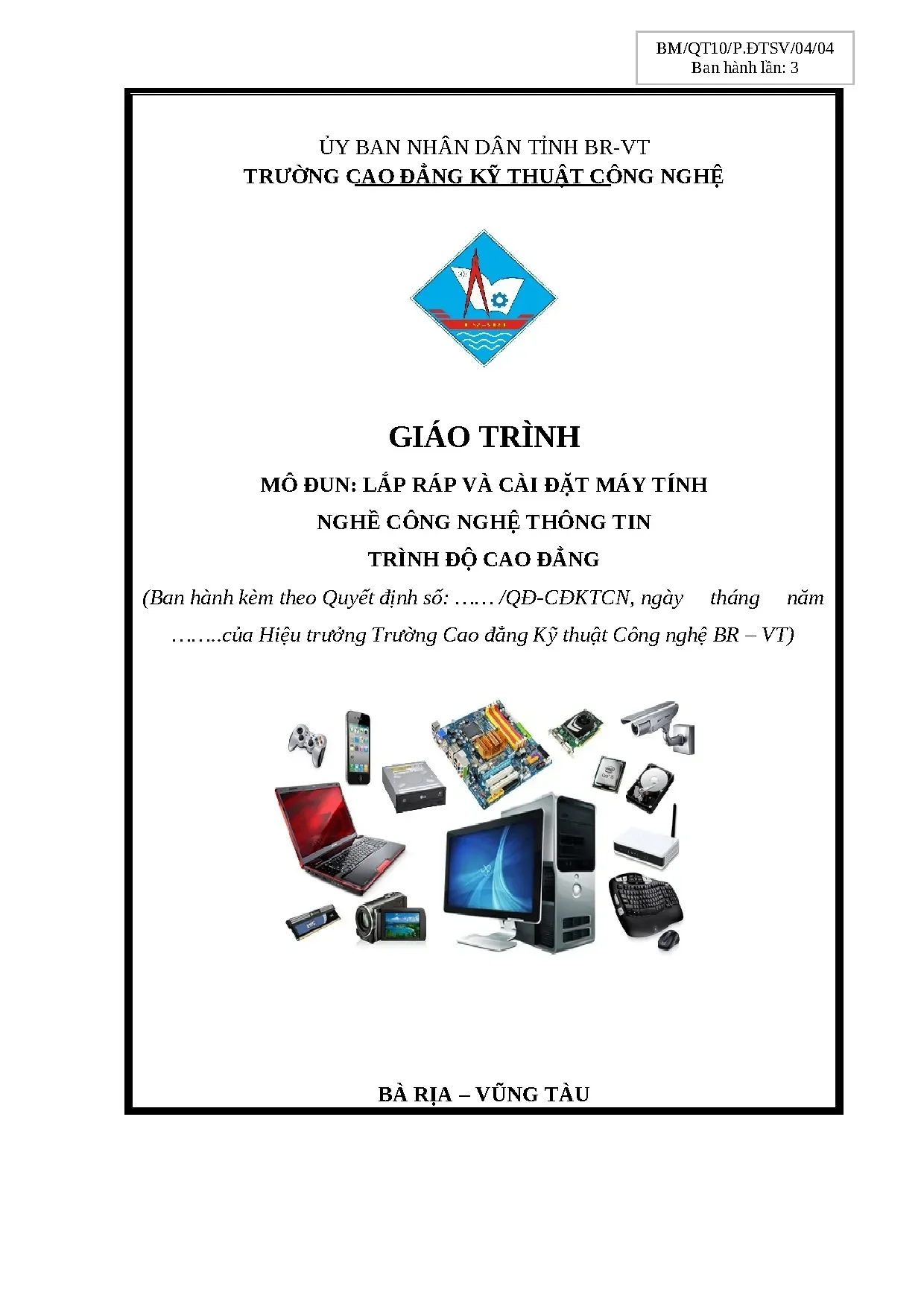

ĐTSV/04/04 Ban hành lần: 3 ỦY BAN NHÂN DÂN TỈNH BR-VT TRƯỜNG CAO ĐẲNG KỸ THUẬT CÔNG NGHỆ GIÁO TRÌNH MÔ ĐUN: LẮP RÁP VÀ CÀI ĐẶT MÁY TÍNH NGHỀ CÔNG NGHỆ THÔNG TIN TRÌNH ĐỘ CAO ĐẲNG (Ban hành kèm theo Quyết định số: …… /QĐ-CĐKTCN, ngày tháng năm …….của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ BR – VT) BÀ RỊA – VŨNG TÀU BM/QT10/P.ĐTSV/04/04 Ban hành lần: 3 TUYÊN BỐ BẢN QUYỀN Nhằm đáp ứng nhu cầu học tập và nghiên cứu cho giảng viên và sinh viên nghề Công nghệ thông tin trong trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu. Chúng tôi đã thực hiện biên soạn tài liệu Lắp ráp và cài đặt máy tính này. Tài liệu được biên soạn thuộc loại giáo trình phục vụ giảng dạy và học tập, lưu hành nội bộ trong nhà trường nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm.ĐTSV/04/04 Ban hành lần: 3 LỜI GIỚI THIỆU Giáo trình Lắp ráp và cài đặt máy tính được biên soạn nhằm tạo điều kiện thuận lợi cho sinh viên tiếp thu tốt kiến thức liên quan đến môn học. Đây là tài liệu tham khảo chính dành cho sinh viên khoa Công nghệ thông tin, trường Cao đẳng công nghệ kỹ thuật Bà Rịa Vũng Tàu học tập và nghiên cứu môn học Lắp ráp và cài đặt máy tính. Mục được xây dựng và biên soạn trên cơ sở Chương trình khung đào tạo nghề Công nghệ thông tin đã được Hiệu trưởng trường Cao đẳng kỹ thuật công nghệ Bà Rịa - Vũng Tàu phê duyệt Giáo trình Lắp ráp và cài đặt máy tính dùng để giảng dạy ở trình độ Cao đẳng được biên soạn theo nguyên tắc quan tâm đến: tính định hướng thị trường lao động, tính hệ thống và khoa học, tính ổn định và linh hoạt, hướng tới liên thông, chuẩn đào tạo nghề khu vực và thế giới, tính hiện đại và sát thực với thực tế. Nội dung giáo trình gồm 10 bài: Bài 1: Các thành phần cơ bản của máy tính Bài 2: Lắp đặt Ram, CPU, bo mạch chủ, nguồn. Bài 3: Lắp Ổ cứng, CD Rom, Card mở rộng Bài 4: Thiết lập thông số - Cài đặt mật khẩu CMOS Bài 5: Cài đặt hệ điều hành Bài 6: Cài đặt trình điều khiển Bài 7: Cài đặt các phần mềm ứng dụng Bài 8: Sao lưu hệ điều hành Bài 9: Phục hồi hệ điều hành Bài 10: Bảo trì máy tính Áp dụng việc đổi mới trong phương pháp dạy và học, giáo trình đã biên soạn cả phần lý thuyết và thực hành. Giáo trình được biên soạn theo hướng mở, kiến thức rộng và cố gắng chỉ ra tính ứng dụng của nội dung được trình bày. Trên cơ sở đó tạo điều kiện để các giáo viên và học sinh, sinh viên sử dụng thuận tiện trong việc giảng dạy cũng như làm tài liệu học tập, tham khảo và nghiên cứu.ĐTSV/04/04 Ban hành lần: 3 Trong quá trình biên soạn không tránh khỏi sai sót, ban biên soạn rất mong được sự góp ý của các thầy cô, học sinh, sinh viên và bạn đọc để giáo trình được hoàn thiện hơn. Mọi ý kiến đóng góp xin gửi về email: [e-mail] Giáo viên biên soạn Phạm Đình Trịnh BM/QT10/P.ĐTSV/04/04 Ban hành lần: 3 MỤC LỤC BÀI 1: CÁC THÀNH PHẦN MÁY TÍNH. Giới thiệu tổng quan. Các thành phần chính. Bo mạch chính (MAINBOARD). Bộ nhớ trong ( RAM & ROM). Bộ nhớ ngoài. Các thiết bị ngoại vi thông dụng. Một số thiết ngoại vi khác.24 BÀI 2: LẮP ĐẶT RAM, CPU, BO MẠCH CHỦ, NGUỒN. Lựa chọn thiết bị. Bo mạch chính ( Mainboard). Kiểm tra thiết bị. Kiểm tra Bo mạch chính. Kiểm tra Ram. Kiểm tra Bộ nguồn. Thực hiện lắp đặt. Lắp đặt CPU và quạt làm mát CPU. Lắp đặt bộ nhớ RAM. Thực hiện lắp ráp Mainboard vào vỏ máy.36 BÀI 3: LẮP Ổ CỨNG, CD ROM, CARD MỞ RỘNG. Lựa chọn thiết bị.ĐTSV/04/04 Ban hành lần: 3 2. Kiểm tra thiết bị. Thực hiện lắp đặt. 46 BÀI 4: THIẾT LẬP THÔNG SỐ - CÀI ĐẶT MẬT KHẨU CMOS. Vai trò của CMOS. Thiết lập các Thông số căn bản ( Standard CMOS Setup/Features). Thiết lập thứ tự khởi động (Advanced Cmos Setup). Thiết lập các thành phần có liên quan đến thiết bị ngoại vi và vận hành hệ thống (Chipset Features Setup). Power Management Setup. Thiết lập mật khẩu cho CMOS. Một số lỗi thường gặp khi đặt mật khẩu CMOS.63 BÀI 05: CÀI ĐẶT HỆ ĐIỀU HÀNH. Phân vùng đĩa cứng. Phân vùng đĩa cứng bằng lệnh FDISK. Phân vùng đĩa cứng bằng chương trình tiện ích. Cài đặt hệ điều hành. Yêu cầu cấu hình máy tính. Qui trình cài đặt. Giải quyết các sự cố.113 BÀI 6: CÀI ĐẶT TRÌNH ĐIỀU KHIỂN. Cài đặt trình điều khiển (Driver). Giải quyết các sự cố.120 BÀI 7: CÀI ĐẶT CÁC PHẦN MỀN ỨNG DỤNG. Qui trình cài đặt phần mềm ứng dụng. Cài đặt phầm mềm ứng dụng. Gỡ phần mềm cài đặt Cài đặt bổ sung. Giải quyết sự cố khi cài phần mềm ứng dụng.135 BÀI 8: SAO LƯU HỆ THỐNG. Sao lưu hệ thống. Sao lưu bằng tiện ích của Hệ điều hành. Sao lưu bằng các chương trình tiện ích khác.ĐTSV/04/04 Ban hành lần: 3 BÀI 9: PHỤC HỒI HỆ THỐNG. Ý nghĩa của phục hồi lưu hệ thống.Phục hồi hệ thống. Phục hồi bằng các tiện ích của hệ điều hành. Phục hồi dữ liệu bằng phần mềm Norton Ghost. Phục hồi dữ liệu bằng phần mềm Acronis True Image.156 BÀI 14: BẢO TRÌ MÁY TÍNH. Quy trình bảo trì chủ động. Quy trình bảo trì thụ động.1 Thực huện bảo trì theo qui trình.168 TÀI LIỆU THAM KHẢO.ĐTSV/04/04 Ban hành lần: 3 GIÁO TRÌNH MÔN HỌC/MÔ ĐUN Tên mô đun: Lắp ráp và cài đặt máy tính Mã mô đun:MĐ 09 Thời gian thực hiện mô đun: 75 giờ; (Lý thuyết: 15giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 56 giờ; Kiểm tra: 4 giờ) I. Vị trí, tính chất của mô đun: - Vị trí: Mô đun được bố trí sau khi học xong các môn học cơ sở và trước mô đun môn học Lắp ráp và cài đặt máy tínhbuộc. - Tính chất: Là một mô đun chuyên môn nghề bắt buộc, cung cấp các kiến thức cơ bản về cung cấp các kiến thức về phần cứng, lắp ráp, cài đặt và bảo trì máy tính để bàn II. Mục tiêu mô đun: - Về kiến thức: + Nắm được tổng quan về máy máy tính: Phần cứng, phầm mềm + Nắm được các chức năng của các thành phần máy tính: Như Mainboard, CPU, Ram, Ổ cứng, nguồn… + Nắm được quy trình sử dụng vận hành máy tính. + Nắm được quy trình lắp ráp máy tính. + Nắm được quy trình cài đặt máy tính. + Nắm được cách sao lưu phục hồi dữ liệu và hệ thống. + Nắm được các bước bảo trì máy tính. - Về kỹ năng: + Chọn được bộ máy tính hoàn chỉnh đảm bảo yêu cầu sử dụng trong từng công việc cụ thể: Sử dụng cho mục đích văn phòng, chỉnh sửa ảnh, chơi game…. + Lắp ráp được một bộ máy tính bàn. + Cài đặt được các phần mềm cho máy tính: Hệ điều hành, font, phần mềm gõ chữ, phần mềm ứng dụng, phần mềm tiện ích,…. + Sao lưu phục hồi được dữ liệu, hệ thống.ĐTSV/04/04 Ban hành lần: 3 + Khắc phục sửa chữa - Bảo trì được máy tính khi sự cố xảy ra. + Tạo tính cẩn thận, kiên trì và làm việc độc lập hay làm việc nhóm. - Về năng lực tự chủ và trách nhiệm: Có thể thực hiện được được công việc một cách độc lập hay thực hiện théo nhóm. Lên được cấu hình máy tính để bàn và sửa chữa bảo trì được một phòng máy. Nội dung mô đun: 1. Nội dung tổng quát và phân bổ thời gian: Thời gian (Giờ) Thực Số hành, thí Tên các bài trong mô đun Tổng Lý Kiể TT nghiệm, số thuyết m tra thảo luận, bài tập Bài 1: Các thành phần cơ bản của 12 4 8 máy tính 1 1. Giới thiệu tổng quan 4 3 1 2. Các thành phần chính bên trong máy 8 1 7 PC Bài 2: Lắp đặt Ram, CPU, bo mạch 4 1 3 chủ, nguồn. Lựa chọn thiết bị. Kiểm tra thiết bị. Lắp đặt thiết bị. Kiểm tra sau khi lắp.Giải quyết lỗi khi lắp đặt.5 Bài 3: Lắp Ổ cứng, CD Rom, Card mở 4 1 3 rộng 3 1. Lựa chọn thiết bị. Kiểm tra thiết bị.ĐTSV/04/04 Ban hành lần: 3 3. Lắp đặt thiết bị 2.Giải quyết lỗi khi lắp đặt.25 Bài 4: Thiết lập thông số - Cài đặt mật 6 1 3 2 khẩu CMOS 1. Giới thiệu CMOS 1 0. Thiết lập các thông số 2 0. Thiết lập mậu khẩu cho CMOS 2 0. Một số lỗi thường gặp.75 Bài 5: Cài đặt hệ điều hành 16 2 14 1. Phân vùng đĩa cứng 4 1 3 5 2. Cài đặt hệ điều hành 10 0. Giải quyết các sự cố 2 0.5 Bài 6: Cài đặt trình điều khiển 4 1 3 1. Cài đặt trình điều khiển 3 0. Giải quyết các sự cố 0.25 Bài 7: Cài đặt các phần mềm ứng 12 1 11 dụng 1. Qui trình chung 0. Cài đặt phần mềm ứng dụng 8 0. Gỡ phần mềm cài đặt 3. Giải quyết các sự cố 0.25 Bài 8: Sao lưu hệ điều hành 4 1 3 8 1. Ý nghĩa của việc sao lưu 0. Sao lưu dữ liệu 3.25 Bài 9: Phục hồi hệ điều hành 4 1 3 9 1. Ý nghĩa của việc phục hồi 0. Phục hồi hệ thống 3.25 10 Bài 10: Bảo trì máy tính 9 2 5 2 BM/QT10/P.ĐTSV/04/04 Ban hành lần: 3 1. Quy trình bảo trì chủ động 0. Quy trình bảo trì thụ động 0. Thực hiện bảo trì theo quy trình 6 1 5 Tổng 75 56 15 4 BM/QT10/P.ĐTSV/04/04 Ban hành lần: 3 BÀI 1: CÁC THÀNH PHẦN MÁY TÍNH Mã bài: MĐ09-01 Giới thiệu: Máy tính là thiết bị điện tử vừa phức tạp vừa đơn giản, phức tạp vì máy tính chứa hàng triệu phần tử điện tử, nhưng đơn giản vì các thành phần được tích hợp lại dưới dạng module. Vì vậy, việc lắp ráp và bảo trì máy tính ngày càng trở lên đơn giản. Nhiều người sử dụng máy tính thành thạo nhưng không biết cấu trúc về phần cứng nên gặp những khó khăn trong bảo trì và quản lý, củng như khi đầu tư trang bị không thể chọn cho mình một máy tính như ý. Mục tiêu - Trình bày và phân biệt được các thành phần cơ bản của máy tính - Trình bày được chức năng của các thiết bị - Xây dựng được cấu hình của một máy tính để bản áp dụng cho cầu sử dụng. - Có tinh thần tự giác ham học hỏi. - Đảm bảo an toàn cho người và thiết bị 1. Giới thiệu tổng quan Mọi hệ thống máy tính có các thiết bị cơ bản sau: Mainboard Hình 1.
