Tổng quan về giáo trình

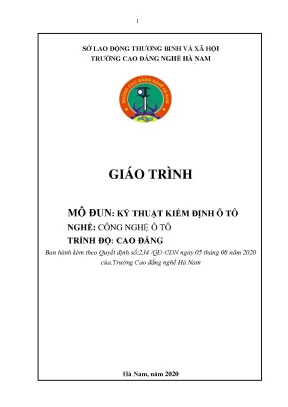

Giáo trình mô đun Kỹ thuật kiểm định ô tô (Mã mô đun: MĐ 34) là tài liệu đào tạo chuyên môn nghề được ban hành kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 08 năm 2020 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam. Tài liệu do tập thể tác giả biên soạn gồm: Ninh Văn Hào (Chủ biên), Nguyễn Quang Hiển (Đồng chủ biên), Nguyễn Đình Hoàng, Nguyễn Thanh Tùng và Nguyễn Thị Thu Hằng.

Trong chương trình đào tạo nghề Công nghệ ô tô trình độ Cao đẳng, mô đun này được bố trí giảng dạy ở học kỳ VI. Đây là mô đun chuyên môn bắt buộc, được học sau khi người học đã hoàn thành 27 môn học và mô đun cơ sở cũng như chuyên ngành như: Điện kỹ thuật, Điện tử cơ bản, Cơ kỹ thuật, Dung sai lắp ghép và đo lường kỹ thuật, Vẽ kỹ thuật, Sửa chữa - bảo dưỡng động cơ, Sửa chữa - bảo dưỡng hệ thống truyền động, Sửa chữa - bảo dưỡng hệ thống di chuyển, Sửa chữa - bảo dưỡng hệ thống lái, Sửa chữa - bảo dưỡng hệ thống phanh. Mô đun có thể được bố trí học song song với các học phần Chẩn đoán ô tô và Sửa chữa - bảo dưỡng hệ thống phun xăng điện tử.

Mục tiêu học tập của giáo trình được cấu trúc rõ ràng qua ba tiêu chí:

  • Kiến thức: Trình bày các thông số kỹ thuật, hạng mục kiểm định, quy trình thực hiện và các tiêu chuẩn kiểm định phương tiện cơ giới đường bộ; mô tả chính xác chức năng và phương pháp vận hành trang thiết bị kiểm định.
  • Kỹ năng: Sử dụng thành thạo các dụng cụ, thiết bị đo lường; thực hiện đúng quy trình kỹ thuật kiểm tra các hệ thống trên ô tô; phân tích và đánh giá chính xác tình trạng kỹ thuật của phương tiện dựa trên kết quả đo.
  • Năng lực tự chủ và trách nhiệm: Thực hiện nhiệm vụ độc lập hoặc làm việc nhóm; chịu trách nhiệm về kết quả kiểm định; tuân thủ quy chuẩn an toàn lao động và vệ sinh công nghiệp.

Giáo trình được tiếp cận theo phương pháp tích hợp lý thuyết và thực hành, kết hợp chặt chẽ giữa các quy định pháp luật giao thông đường bộ, hệ thống tiêu chuẩn Việt Nam (TCVN), hướng dẫn của Cục Đăng kiểm Việt Nam và công nghệ kiểm định hiện đại trên dây chuyền tự động.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 8 bài học chuyên đề, phân định theo logic từ nhận dạng tổng quan, làm chủ thiết bị đo đến kiểm tra từng cụm tổng thành trên phương tiện:

  • Bài 1: Phương pháp kiểm tra nhận dạng tổng quát (MĐ34-01): Cung cấp quy định pháp luật về biển số đăng ký (phân loại biển theo Quyết định số 1549/C11(C26), quy cách biển số 5 chữ số áp dụng từ 06/12/2010); phương pháp đọc và tra cứu mã số nhận dạng xe 17 ký tự (VIN - gồm WMI, VDS, VIS); cấu trúc mã kiểu loại động cơ (nhiên liệu G/D, bố trí xy lanh IL/HO/V, cơ cấu phối khí OHC/DOHC/OHV, hệ thống cấp nhiên liệu EFI/FI/C); kiểm tra màu sơn qua thẻ mã màu; kiểm tra thân vỏ, khung dầm, cabin, thùng hàng, mâm kéo, kính chắn gió và ghế ngồi theo tiêu chuẩn TCVN 4145-85 và TCVN 4461-87.
  • Bài 2: Thiết bị kiểm định (MĐ34-02): Giới thiệu cấu tạo, nguyên lý và quy trình vận hành các thiết bị đo: máy đo đồng hồ tốc độ (phương pháp tiếp xúc, phản quang, đèn LED chớp); thiết bị đo đèn pha với thang đo 0–25 Kcd và 0–125 Kcd; thiết bị phân tích khí xả (đo CO, HC, $\text{NO}_x$, hệ số $\lambda$, độ khói $N$ và hệ số hấp thụ ánh sáng $k$); thiết bị đo độ ồn đạt chuẩn IEC 651; thiết bị kiểm tra phanh; thiết bị đo trượt ngang dạng tĩnh (bàn trượt lò xo) và động (bộ rung điện - khí nén/thủy lực); thiết bị đo góc đặt bánh xe sử dụng 4 đầu cảm biến quang học CCD camera kép xử lý góc sai lệch tối đa $0^\circ 0'0{,}5''$.
  • Bài 3: Kiểm tra động cơ (MĐ34-03): Quy trình đánh giá trạng thái hoạt động của động cơ (độ rung giật, tiếng ồn, tốc độ cầm chừng, thời gian tăng tốc từ nhỏ nhất đến lớn nhất trong vòng 5 giây); kiểm tra khối thân máy, nắp máy, hệ thống truyền đai phụ trợ; kiểm tra độ kín khít và an toàn của hệ thống nhiên liệu xăng, diesel, LPG/CNG; kiểm tra áp suất bôi trơn, mức dung dịch làm mát và hệ thống xả.
  • Bài 4: Kiểm tra hệ thống điện chiếu sáng và tín hiệu (MĐ34-04): Kiểm tra đèn chiếu sáng phía trước (độ lệch chùm sáng theo phương đứng và ngang không quá 2%); kiểm tra đèn báo rẽ (tần số nháy 60–120 lần/phút, thời gian trễ tác dụng không quá 3 giây, tầm nhìn 20 m ngoài trời nắng); kiểm tra đèn phanh, đèn lùi, đèn kích thước, dây dẫn điện và âm lượng còi (giới hạn từ 90 dB đến 115 dB).
  • Bài 5: Kiểm tra hệ thống truyền lực (MĐ34-05): Đánh giá hành trình tự do bàn đạp ly hợp, kiểm tra độ ngắt hoàn toàn và hiện tượng trượt ly hợp; kiểm tra độ kín khít, rò rỉ dầu tại hộp số, cầu chủ động; kiểm tra độ rơ then hoa, trục các đăng và khớp chữ thập.
  • Bài 6: Kiểm tra hệ thống di chuyển (MĐ34-06): Kiểm tra hệ thống treo độc lập và phụ thuộc; đánh giá độ bền mỏi, độ cong đều của nhíp lá, quang nhíp, bu lông định vị, đệm cao su; kiểm tra lò xo, thanh xoắn (chú ý chiều lắp đặt R/L); kiểm tra thanh giằng và tình trạng hoạt động của giảm chấn thủy lực.
  • Bài 7: Kiểm tra hệ thống lái (MĐ34-07): Kiểm tra độ rơ vô lăng (quy định không vượt quá $10^\circ$ đối với xe con, xe khách dưới 12 chỗ, xe tải dưới 1.500 kg; không quá $20^\circ$ đối với xe khách; không quá $25^\circ$ đối với xe tải trên 1.500 kg); kiểm tra độ rơ dọc trục, hướng kính của trục lái, cơ cấu lái, khớp cầu, thanh dẫn động lái và hệ thống trợ lực lái.
  • Bài 8: Kiểm tra hệ thống phanh: Quy trình xác định hiệu quả phanh và độ lệch lực phanh trên thiết bị thử phanh chuyên dùng.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp nền tảng kiến thức kỹ thuật đo lường và quy chuẩn kiểm định phương tiện:

  • Cơ sở lý thuyết đo lường khí thải: Mô hình tính toán hệ số hấp thụ ánh sáng của khí xả động cơ diesel theo công thức: $$k = -\frac{1}{LA} \ln\left(1 - \frac{N}{100}\right)$$ (Trong đó: $k$ là hệ số hấp thụ ánh sáng ($\text{m}^{-1}$), $N$ là độ khói theo đơn vị Hartridge (%HSU), $LA$ là chiều dài chùm sáng hiệu dụng bằng $0{,}43\text{ m}$).
  • Hệ thống phân loại động cơ và ký hiệu quốc tế: Hệ thống ký hiệu quy chuẩn theo các tổ chức SAE, DIN, EEC, JIS; cấu trúc giải mã chuỗi số động cơ mẫu (ví dụ: động cơ IFA 4VD14,5/12-2SRW 0098765 chỉ rõ số xy lanh, hành trình piston theo inch, đường kính xy lanh, thế hệ động cơ và phương thức làm mát).
  • Nguyên lý đo góc đặt bánh xe bằng quang học: Ứng dụng cảm biến truyền dữ liệu bằng tia hồng ngoại và xử lý hình ảnh qua 2 CCD camera đối xứng nhằm phân tích độ chụm, góc nghiêng trục đứng (Kingpin), góc camber và góc caster.

Kỹ năng phát triển

Người học được rèn luyện các nhóm năng lực kỹ thuật:

  • Kỹ năng thao tác thiết bị: Vận hành thành thạo thiết bị kiểm tra khí xả NDIR, máy đo độ ồn bộ lọc A theo chuẩn IEC 651, thiết bị phân tích chùm sáng đèn pha, băng thử phanh con lăn và thiết bị đo trượt ngang.
  • Kỹ năng căn chỉnh và bù sai số: Thực hiện quy trình kẹp nhanh mâm bánh xe kích thước 10–22 inch, thao tác bù độ đảo vành xe qua các bước quay bánh xe $90^\circ$ và $180^\circ$ trên bàn quay định vị.
  • Kỹ năng đánh giá và xử lý sai lệch: So sánh các thông số đo đạc thực tế (nồng độ CO %, HC ppm, độ khói %HSU, độ lệch chùm sáng %, góc rơ vô lăng) với các ngưỡng tiêu chuẩn để kết luận tình trạng kỹ thuật phương tiện.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo hình thức đào tạo mô đun tích hợp, kết hợp đồng thời giữa bài giảng lý thuyết quy chuẩn và bài tập rèn luyện kỹ năng thực tế tại xưởng:

  • Phương pháp tiếp cận sư phạm: Đi từ việc nắm vững cơ sở pháp lý và tiêu chuẩn kỹ thuật đến việc nhận diện cấu tạo, vận hành thiết bị đo, và kết thúc bằng việc tự thực hiện trọn vẹn quy trình kiểm định trên từng hệ thống của xe ô tô.
  • Hệ thống bài tập thực hành theo từng bài:
    • Bài tập nhận dạng: Thực hành tra cứu số VIN, giải mã số động cơ trên các dòng xe thương mại (như ISUZU model NKR55E); đối chiếu màu sơn thực tế với thẻ mã màu nguyên bản.
    • Bài tập phân tích khí xả: Thực hiện quy trình thử không tải chậm/nhanh đối với động cơ xăng và chu trình gia tốc tự do 5 giai đoạn đối với động cơ diesel (Nghỉ $\rightarrow$ Đạp ga tăng tốc $\rightarrow$ Quá trình tăng tốc $\rightarrow$ Giữ ổn định tốc độ cực đại $\rightarrow$ Trở về tốc độ nhỏ nhất), ghi nhận dữ liệu từ 3 đến 15 chu trình để tính toán giá trị trung bình.
    • Bài tập kiểm tra độ chụm và góc đặt bánh xe: Thao tác lắp cảm biến hồng ngoại lên vành bánh xe, thực hiện bù độ đảo bằng cách xoay bánh xe theo các góc $90^\circ$ và $180^\circ$, theo dõi biểu tượng đồ họa chuyển màu từ đỏ sang xanh trên màn hình máy tính.
    • Bài tập kiểm tra độ ồn: Bố trí micro đo độ ồn ngoài xe cách miệng ống xả $0{,}5\text{ m}$, lệch một góc $45^\circ$, độ cao tối thiểu $0{,}2\text{ m}$; đo độ ồn nền và đo lặp lại 3 lần ở tốc độ $0{,}75n$ (với $n$ là tốc độ vòng quay ứng với công suất cực đại).
  • Phương pháp đánh giá kết quả: Đánh giá dựa trên bảng tiêu chí định lượng (các giới hạn nồng độ khí thải Mức 1, Mức 2, Mức 3; dải âm lượng còi 90–115 dB; độ rơ vô lăng; sai lệch quang học của đèn $\le 2%$) và tiêu chí định tính (độ kín khít của hệ thống truyền lực, tình trạng gỉ mọt khung vỏ, tiếng gõ bất thường trong động cơ).
  • Hướng dẫn tự học: Sinh viên chủ động tra cứu các tiêu chuẩn Việt Nam tương ứng, luyện tập kỹ năng giải mã các bảng thông số kỹ thuật động cơ quốc tế và rèn luyện quy trình an toàn lao động trong trạm đăng kiểm.

Điểm nổi bật và cập nhật

Tài liệu thể hiện rõ tính chuẩn hóa thông qua việc tích hợp các văn bản quy phạm pháp luật và tiêu chuẩn kỹ thuật quốc gia chuyên ngành giao thông vận tải:

  • Hệ thống quy chuẩn pháp lý và đăng kiểm phương tiện:
    • Cập nhật quy định về đăng ký và phân loại biển số xe cơ giới theo Quyết định số 1549/C11(C26) của Tổng cục Cảnh sát nhân dân - Bộ Nội vụ, bao gồm quy định về ký hiệu địa phương (Hà Nội: 29–33, TP.HCM: 50–59, Vĩnh Phúc: 88), biển xe quân đội, biển xe 80 và quy cách đổi sang biển 5 chữ số từ ngày 06/12/2010.
    • Áp dụng quy trình kiểm tra khí thải ban hành kèm theo Hướng dẫn số 370/ĐK ngày 11/04/2006 của Cục Đăng kiểm Việt Nam.
    • Áp dụng lộ trình kiểm định khí thải phương tiện cơ giới đường bộ (áp dụng Tiêu chuẩn Mức 1 trên toàn quốc từ ngày 01/07/2008).
  • Tích hợp các Tiêu chuẩn Việt Nam (TCVN) và quốc tế:
    • Tiêu chuẩn TCVN 4145-85: Quy định kích thước áp dụng cho ô tô khách một tầng đóng từ xe tải và tiêu chuẩn đánh giá ghế hành khách.
    • Tiêu chuẩn TCVN 4461-87: Tiêu chuẩn kỹ thuật đối với giá chở hàng hóa trên mui xe và khoang hành lý.
    • Tiêu chuẩn quốc tế IEC 651: Quy chuẩn kỹ thuật đối với thiết bị đo tiếng ồn (sử dụng máy đo loại 0 hoặc loại 1 có đặc tính tần số A và đặc tính thời gian F).
  • Cập nhật công nghệ thiết bị kiểm định hiện đại: Đưa vào chương trình đào tạo các thiết bị đo quang học kỹ thuật số độ chính xác cao như hệ thống camera CCD đo góc lái, cảm biến đo độ lệch chùm sáng 2 thang đo (0–25 Kcd và 0–125 Kcd), cùng thiết bị đo trượt ngang động có bộ rung thủy lực/khí nén.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Dành cho sinh viên hệ Cao đẳng nghề Công nghệ ô tô học tập ở học kỳ VI. Tài liệu đóng vai trò là giáo trình chính cho mô đun MĐ 34 nhằm chuẩn bị kỹ năng nghề trước khi tốt nghiệp và đi làm tại các cơ sở kiểm định, bảo dưỡng xe.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở (Vẽ kỹ thuật, Điện kỹ thuật, Dung sai đo lường, Vật liệu cơ khí, An toàn lao động) và các mô đun kỹ thuật chuyên ngành về cấu tạo, sửa chữa, bảo dưỡng động cơ, hệ thống điện, hệ thống lái, phanh, di chuyển và truyền động ô tô.
  • Giảng viên chuyên ngành: Làm tài liệu căn cứ để xây dựng kế hoạch bài giảng tích hợp, biên soạn giáo án lý thuyết - thực hành, tổ chức các bài tập kiểm tra trạm xưởng và đánh giá tay nghề sinh viên.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu tham khảo hữu ích cho kỹ thuật viên tại các trung tâm đăng kiểm xe cơ giới, xưởng sửa chữa ô tô và trạm dịch vụ bảo hành nhằm chuẩn hóa quy trình kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường của xe ô tô lưu hành.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuẩn hóa cho sinh viên trình độ Cao đẳng nghề Công nghệ ô tô tại các trường cao đẳng nghề, trường trung cấp và là tài liệu tham khảo nghiệp vụ cho kỹ thuật viên kiểm định xe cơ giới.

2. Cần trang bị những kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần hoàn thành các môn học cơ sở về đo lường kỹ thuật, dung sai lắp ghép, an toàn lao động và toàn bộ các mô đun sửa chữa - bảo dưỡng các tổng thành ô tô (động cơ, điện, truyền lực, hệ thống treo, phanh, lái).

3. Giáo trình này có điểm gì khác biệt so với các giáo trình sửa chữa ô tô thông thường?

Thay vì tập trung vào quy trình tháo rời, gia công phục hồi chi tiết cơ khí, giáo trình tập trung chuyên sâu vào phương pháp kiểm tra, đo lường chẩn đoán không phá hủy, vận hành dây chuyền kiểm định tự động và đối chiếu thông số với các tiêu chuẩn an toàn kỹ thuật và bảo vệ môi trường do Nhà nước quy định.

4. Làm thế nào để tự học và rèn luyện kỹ năng thực hành hiệu quả qua giáo trình?

Người học cần kết hợp việc ghi nhớ các tiêu chuẩn số liệu (bảng mức khí xả, góc rơ vô lăng, dải âm lượng còi) với việc tuân thủ nghiêm ngặt quy trình từng bước trên thiết bị đo (như quy trình 5 bước đo khí thải theo Hướng dẫn 370/ĐK hoặc quy trình bù độ đảo bánh xe $90^\circ$–$180^\circ$).

5. Những tài liệu và quy chuẩn kỹ thuật nào được trích dẫn kèm theo giáo trình?

Tài liệu trích dẫn trực tiếp các văn bản pháp quy kỹ thuật gồm: Hướng dẫn số 370/ĐK của Cục Đăng kiểm Việt Nam, Quyết định số 1549/C11(C26), Tiêu chuẩn Việt Nam TCVN 4145-85, TCVN 4461-87, tiêu chuẩn đo lường IEC 651 và các hệ thống mã hóa SAE, DIN, JIS.

Kết luận

Giáo trình mô đun Kỹ thuật kiểm định ô tô (MĐ 34) cung cấp hệ thống kiến thức và quy trình kiểm tra chất lượng kỹ thuật toàn diện cho phương tiện ô tô theo các tiêu chuẩn kỹ thuật hiện hành. Lộ trình học tập được thiết kế khoa học: bắt đầu từ nhận dạng tổng quát phương tiện, giải mã mã số nhận dạng xe (VIN) và động cơ; tiếp cận kỹ thuật vận hành các thiết bị đo kiểm hiện đại (khí thải, đèn pha, độ ồn, góc đặt bánh xe, lực phanh); sau đó tiến hành kiểm tra chi tiết từng cụm tổng thành chức năng trên xe. Giáo trình là tài liệu phục vụ công tác đào tạo kỹ thuật viên công nghệ ô tô đáp ứng các tiêu chuẩn an toàn giao thông và bảo vệ môi trường của phương tiện cơ giới đường bộ.
