Tổng quan về giáo trình

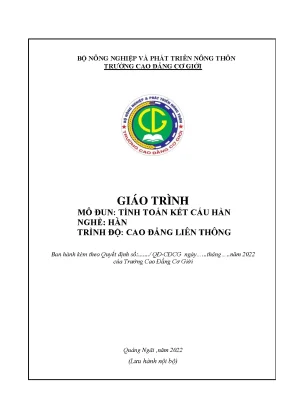

Giáo trình Mô đun: Tính toán kết cấu hàn (Mã mô đun: MĐ11) là tài liệu đào tạo chuyên môn nghề được biên soạn bởi tập thể giảng viên Trường Cao đẳng Cơ giới Quảng Ngãi, do Huỳnh Văn Mà làm chủ biên, ban hành năm 2022 theo hình thức lưu hành nội bộ. Trong khung chương trình đào tạo nghề Hàn trình độ Cao đẳng liên thông (tổng khối lượng 42 môn học/mô đun, 1230 giờ), mô đun MĐ11 chiếm thời lượng 60 giờ (tương đương 2 tín chỉ), bao gồm 48 giờ lý thuyết, 4 giờ thực hành/thảo luận/bài tập và 8 giờ kiểm tra. Mô đun được bố trí học sau các môn học, mô đun kỹ thuật cơ sở bao gồm: Vẽ kỹ thuật cơ khí, Kỹ thuật an toàn, Vật liệu học, Cơ kỹ thuật và Quy trình hàn.

Về mục tiêu học tập, giáo trình hướng đến trang bị cho người học các chuẩn đầu ra cụ thể:

  • Kiến thức (A1): Nhận biết và phân loại chính xác các vật liệu kim loại dùng trong kết cấu hàn; giải thích công dụng của từng chủng loại; tính toán định mức vật liệu gia công; trình bày quy trình tính toán ứng suất và biến dạng nhiệt; thực hiện kiểm nghiệm bền cho các dạng liên kết hàn (giáp mối, hàn góc, hàn hỗn hợp) dưới tác dụng của tải trọng tĩnh.
  • Năng lực tự chủ và trách nhiệm (C1): Rèn luyện phương pháp làm việc tuân thủ các quy chuẩn, tiêu chuẩn kỹ thuật; bảo đảm tính cẩn thận, chính xác và trung thực trong tính toán cơ học.

Cấu trúc giáo trình gồm Bài mở đầu và 4 bài học chuyên đề. Phương pháp tiếp cận đi từ việc khảo sát đặc tính vật liệu kim loại cơ bản, phân tích trạng thái ứng suất - biến dạng tại mối nối đơn lẻ, đến việc thiết lập công thức tính toán thiết kế cho các hệ kết cấu chịu lực điển hình như dầm, trụ, dàn và tấm vỏ. Đặc điểm của giáo trình là hệ thống hóa các công thức tính toán cơ học gắn liền với hệ thống tiêu chuẩn kỹ thuật Việt Nam (TCVN) và tiêu chuẩn quốc tế (JIS, AA, GOST, AWS).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung thành 5 đơn vị bài học với trật tự phát triển logic:

Bài mở đầu: Vật liệu chế tạo kết cấu hàn (4 giờ LT)
Bài 1: Tính độ bền của mối hàn (16 giờ: 14 LT, 1 TH, 1 KT)
Bài 2: Tính ứng suất và biến dạng khi hàn (14 giờ: 12 LT, 1 TH, 1 KT)
Bài 3: Tính toán kết cấu dầm và trụ (14 giờ: 12 LT, 1 TH, 1 KT)
Bài 4: Tính toán kết cấu dàn (8 giờ: 6 LT, 1 TH, 1 KT)
Kiểm tra kết thúc mô đun (4 giờ KT)
  • Bài mở đầu: Vật liệu chế tạo kết cấu hàn (4 giờ lý thuyết): Khảo sát cấu tạo và phân loại thép định hình (thép góc L cánh đều theo TCVN 1656-75, thép L cánh lệch theo TCVN 1657-75, thép chữ I theo TCVN 1655-75, thép chữ U theo TCVN 1654-75, thép ống đúc kết cấu và chịu áp lực); thép tấm cán nóng và cán nguội; thép hợp kim (nguyên tắc ký hiệu theo TCVN 1759-75); thép không gỉ (nhóm Mactensitic SUS 410, SUS 630; Feritic SUS 430; Austenitic SUS 304); nhôm và hợp kim nhôm (hệ thống ký hiệu theo TCVN, tiêu chuẩn AA của Mỹ và GOST của Nga; phân loại hợp kim biến dạng Đura AlCu4Mg/AA 2014 và hợp kim đúc Silumin AlSi13/AA 423).
  • Bài 1: Tính độ bền của mối hàn (16 giờ): Trình bày hai phương pháp tính toán: Phương pháp ứng suất cho phép ($\sigma \le [\sigma]$ với $[\sigma] = \sigma_{ch} / n_0$) và Phương pháp trạng thái tới hạn ($N/F \le m \cdot R$). Cung cấp các công thức tính toán cụ thể cho mối hàn giáp mối chịu kéo/nén/uốn, mối hàn góc (đối xứng ngang, đối xứng dọc), mối hàn góc chịu uốn và mối hàn tổng hợp chịu lực phức tạp.
  • Bài 2: Tính ứng suất và biến dạng khi hàn (14 giờ): Định nghĩa nội ứng suất và phân loại (ứng suất nhiệt, ứng suất dư, ứng suất chuyển biến pha, ứng suất theo hướng không gian). Thiết lập phương pháp tính nội lực tác dụng trong vùng chảy dẻo ($P = \sigma_T \cdot F_c$), nội lực phản kháng ($P_a, P_c$) và mô men uốn gây biến dạng góc. Đưa ra các biện pháp công nghệ, kết cấu và cơ - nhiệt nhằm giảm ứng suất và biến dạng (nung sơ bộ, ram khử ứng suất, nắn cơ khí, nắn nhiệt).
  • Bài 3: Tính toán kết cấu dầm và trụ (14 giờ): Khái niệm và phân loại dầm hình (I, U theo GOST 8239-56), dầm tổ hợp hàn. Phương pháp đánh giá hiệu quả sử dụng vật liệu theo hệ số $\rho = W/F$. Các bước tính toán kích thước hình học dầm chữ I: chiều cao kinh tế ($h$), chiều dày và chiều cao bản bụng ($S_b, h_b$), kích thước bản cánh ($S_c, b_c$) và cách bố trí hệ thống sườn tăng cứng.
  • Bài 4: Tính toán kết cấu dàn (8 giờ): Khái quát về kết cấu dàn, kết cấu tấm vỏ mỏng; phương pháp xác định nội lực thanh dàn, kiểm tra điều kiện bền và ổn định; xác định ứng suất - biến dạng hàn tấm vỏ và tính toán định mức phôi vật liệu gia công.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng các cơ sở lý thuyết kỹ thuật bao gồm:

  • Lý thuyết vật liệu kim loại và chuyển biến pha: Phân tích tổ chức tế vi của thép cacbon (pha Ferit, Peclit, Xementit), ảnh hưởng của các nguyên tố hợp kim (Mn, Si, Cr, Ni, Mo, Ti, W) và tạp chất có hại (S, P, O, N) đến tính hàn và cơ tính của mối ghép.
  • Lý thuyết bền và cơ học phá hủy: Áp dụng điều kiện cân bằng tĩnh học ($\sum Z = 0, \sum M_x = 0, \sum M_y = 0$), nguyên lý cộng tác dụng tải trọng và hệ số an toàn trong tính toán kết cấu thép.
  • Nhiệt học quá trình hàn: Tính toán năng lượng nhiệt hữu ích của nguồn nhiệt hàn ($q = 0{,}24 \cdot \eta \cdot I \cdot U$), phân bố nhiệt độ và vùng ảnh hưởng nhiệt phục vụ xác định trường ứng suất dư.

Kỹ năng phát triển

  • Kỹ năng tính toán kỹ thuật (Technical skills): Tính toán diện tích tiết diện, mô men chống uốn ($W_x, W_y$), xác định chiều cao đường hàn ($h$), chiều dài đường hàn làm việc ($l$), kiểm nghiệm bền kéo, nén, cắt và uốn của các mối hàn giáp mối, mối hàn góc theo tải trọng cho trước.
  • Kỹ năng phân tích cơ học (Analytical skills): Phân tích nguyên nhân hình thành biến dạng co dọc, co ngang; đánh giá mức độ bất đối xứng của liên kết để dự đoán hướng cong vênh của dầm, trụ, tấm vỏ khi hàn.
  • Kỹ năng giải pháp công nghệ (Practical competencies): Lựa chọn mác thép và kim loại điền đầy tương thích; xác định chế độ gia nhiệt trước khi hàn, nhiệt độ ủ/ram khử ứng suất dư (600–650°C) và xây dựng trình tự hàn hợp lý nhằm hạn chế biến dạng kết cấu.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm và tổ chức lớp học

Giáo trình định hướng áp dụng phương pháp dạy học tích cực, phân chia rõ vai trò giữa người dạy và người học:

  • Đối với người dạy: Sử dụng phương pháp diễn giảng kết hợp nêu vấn đề, trình chiếu tài liệu minh họa, hướng dẫn giải bài tập mẫu trên bảng, thực hiện thao tác mẫu và sửa sai trực tiếp cho sinh viên trong các giờ bài tập/thực hành.
  • Đối với người học: Thực hiện mô hình học tập kết hợp cá nhân và thảo luận nhóm (mỗi nhóm từ 2–3 học viên). Người học được giao chủ đề trước buổi học, chủ động đọc tài liệu, phân công thành viên nghiên cứu và chuẩn bị báo cáo nhóm trước khi lên lớp.

Phương tiện và điều kiện thực hiện

  • Phòng học tiêu chuẩn có trang bị máy tính, máy chiếu (projector), bảng viết và tranh vẽ sơ đồ kết cấu.
  • Xưởng thực hành hàn trang bị mô hình kết cấu dầm, trụ, dàn mẫu và bộ dụng cụ đo kiểm chuyên ngành hàn.

Hình thức đánh giá và kiểm tra

Quy trình đánh giá tuân thủ Quy chế đào tạo Cao đẳng liên thông ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH, được cụ thể hóa tại Trường Cao đẳng Cơ giới như sau:

Thành phần đánh giá Hình thức và thời điểm kiểm tra Chuẩn đầu ra đánh giá Trọng số điểm
Kiểm tra thường xuyên (Hệ số 1) Hỏi miệng, tự luận, trắc nghiệm hoặc báo cáo (sau 10 giờ học) A1, C1, C2 40% tổng điểm mô đun (kết hợp điểm định kỳ)
Kiểm tra định kỳ (Hệ số 2) Tự luận, trắc nghiệm kết hợp thực hành giải bài toán (sau 20 giờ học) A2, B1, C1, C2
Thi kết thúc mô đun Vấn đáp và thực hành trên mô hình (sau 60 giờ học) A1, A2, A3, B1, B2, C1, C2 60% tổng điểm mô đun
  • Yêu cầu chuyên cần: Sinh viên phải tham dự tối thiểu 70% tổng thời lượng mô đun. Trường hợp vắng mặt quá 30% số giờ quy định sẽ không đủ điều kiện dự thi kết thúc mô đun và phải học lại.
  • Thang điểm: Điểm thành phần và điểm tổng kết chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ.

Điểm nổi bật và cập nhật

Hệ thống quy chuẩn và tiêu chuẩn kỹ thuật

Nội dung giáo trình cập nhật và dẫn chiếu trực tiếp các tiêu chuẩn kỹ thuật hiện hành phục vụ tính toán kết cấu:

  • Tiêu chuẩn Việt Nam (TCVN): TCVN 1654-75 (quy cách 22 loại thép chữ U với chiều cao từ 50 đến 400 mm), TCVN 1655-75 (quy cách 23 loại thép chữ I với chiều cao từ 100 đến 600 mm), TCVN 1656-75 (quy cách 67 loại thép L đều cạnh từ L20x3 đến L250), TCVN 1657-75 (quy cách 47 loại thép L không đều cạnh từ L25x16x3 đến L250x160x20), TCVN 1759-75 (nguyên tắc ký hiệu thép hợp kim), TCVN 1659-75 (ký hiệu nhôm).
  • Tiêu chuẩn quốc tế: Tiêu chuẩn JIS G3101 (mác thép thương mại SS400 của Nhật Bản), tiêu chuẩn Hiệp hội Nhôm Mỹ (AA 1xxx đến AA 8xxx cho hợp kim nhôm biến dạng và 1xx.x đến 8xx.x cho hợp kim nhôm đúc), tiêu chuẩn GOST (Nga) cho dầm chữ I và nhôm sạch.

Tính liên kết công nghiệp và công nghệ hiện đại

Giáo trình tích hợp các thông số chế độ hàn công nghệ cao trong các ví dụ tính toán, phản ánh điều kiện làm việc thực tế tại các xưởng cơ khí:

  • Chế độ hàn hồ quang tự động dưới lớp thuốc (ví dụ thông số: $I = 650\text{–}800\text{ A}$, $U = 40\text{ V}$, vận tốc hàn $v = 28\text{–}32\text{ m/h}$, hiệu suất nhiệt $\eta = 0{,}75\text{–}0{,}85$).
  • Tích hợp dữ liệu tính toán từ các tổ chức hàn quốc tế: Tài liệu Welding Structure Steel của Hiệp hội Hàn Hoa Kỳ (AWS, 2008) và giáo trình Welding Inspection của Viện Hàn Quốc tế (TWI).

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Tài liệu giảng dạy bắt buộc cho học viên hệ Cao đẳng liên thông ngành Hàn. Sinh viên các ngành Cơ khí chế tạo, Cơ điện tử, Xây dựng công trình thép có thể sử dụng làm tài liệu tham khảo chuyên đề về tính toán liên kết hàn.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức kỹ thuật cơ sở, bao gồm các học phần: Vẽ kỹ thuật cơ khí (đọc hiểu bản vẽ kết cấu và ký hiệu mối hàn), Vật liệu học (cơ tính kim loại và giản đồ trạng thái), Cơ kỹ thuật (sức bền vật liệu, mô men, biểu đồ nội lực) và Quy trình hàn.
  • Giảng viên và kỹ sư thực hành: Giảng viên sử dụng giáo trình để biên soạn giáo án lý thuyết, thiết kế bài tập thực hành và xây dựng ngân hàng đề thi đánh giá năng lực theo chuẩn đầu ra. Kỹ sư, cán bộ kỹ thuật tại các nhà máy kết cấu thép có thể tra cứu nhanh các công thức nghiệm bền mối hàn, quy cách tiết diện thép hình tiêu chuẩn và các biện pháp chống biến dạng kết cấu.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho người học bậc Cao đẳng liên thông nghề Hàn (Mã mô đun MĐ11). Đồng thời, tài liệu phù hợp cho cán bộ kỹ thuật, thợ hàn bậc cao cần bổ sung kiến thức tính toán thiết kế kết cấu thép hàn.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học bắt buộc phải nắm vững kiến thức từ các môn học kỹ thuật cơ sở: Vẽ kỹ thuật cơ khí, Vật liệu học, Cơ kỹ thuật (sức bền vật liệu), Kỹ thuật an toàn và Quy trình hàn.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết cơ học thuần túy là gì?

Giáo trình tập trung giải quyết bài toán cơ học riêng biệt của liên kết hàn: kết hợp tính toán sức bền tĩnh với bài toán nhiệt học quá trình hàn, dự báo trường ứng suất dư và biến dạng nhiệt của kết cấu (dầm, trụ, dàn, vỏ), đi kèm bảng tra cứu tiêu chuẩn vật liệu công nghiệp (TCVN, JIS, AA, GOST).

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần thực hiện theo quy trình: đọc trước tài liệu trước buổi học, giải các bài tập tính toán nghiệm bền ở cuối mỗi chương (như tính chiều dày tấm ghép $S$, chiều cao mối hàn $h$, kiểm tra ổn định dầm), đối chiếu kết quả theo nhóm 2–3 người và kiểm tra lại trên các mô hình kết cấu tại xưởng thực hành.

5. Giáo trình sử dụng những tài liệu tham khảo bổ trợ nào?

Tài liệu được xây dựng dựa trên các nguồn tham khảo chính:

  • Hoàng Tùng, Sổ tay hàn, NXB Khoa học và Kỹ thuật, 2006.
  • Bộ môn Hàn, Kết cấu hàn, Trường Đại học Bách khoa Hà Nội, 2006.
  • Đoàn Đình Kiến, Thiết kế kết cấu thép, NXB Xây dựng, 2004.
  • Trung tâm Đào tạo và Chuyển giao Công nghệ Việt – Đức, Chương trình đào tạo Chuyên gia hàn quốc tế, 2006.
  • American Welding Society, Welding Structure Steel, AWS, 2008.
  • The Welding Institute (TWI), Welding Inspection, Training and Examination Services.

Kết luận

Giáo trình Mô đun: Tính toán kết cấu hàn (MĐ11) của Trường Cao đẳng Cơ giới Quảng Ngãi cung cấp hệ thống phương pháp luận toán học và cơ học kết cấu hoàn chỉnh cho nghề Hàn ở trình độ Cao đẳng liên thông. Tài liệu định hình lộ trình học tập logic: từ nhận biết vật liệu, tính toán độ bền mối hàn cục bộ, phân tích và khử biến dạng nhiệt, đến thiết kế các tổ hợp kết cấu chịu lực phức tạp.

Sau khi hoàn thành mô đun này, người học có đủ điều kiện kiến thức nền tảng để tiếp tục học tập các mô đun chuyên môn nâng cao trong chương trình như: MĐ12: Thực tập tốt nghiệp, MĐ13: Hàn gang, MĐ14: Hàn hồ quang dây lõi thuốc (FCAW) nâng cao và MĐ15: Hàn thép hợp kim. Người học có thể tham khảo thêm các tài liệu chuyên ngành của Đại học Bách khoa Hà Nội, tiêu chuẩn AWS và TWI để mở rộng kỹ năng tính toán trong môi trường sản xuất công nghiệp.
