Tổng quan về giáo trình

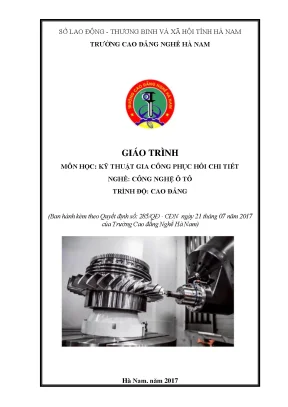

Giáo trình môn học: Kỹ thuật gia công phục hồi chi tiết (Mã môn học: MH 13) là tài liệu đào tạo chuyên môn được biên soạn bởi tập thể giảng viên Trường Cao đẳng Nghề Hà Nam, bao gồm Nguyễn Quang Hiển (Chủ biên), ThS. Nguyễn Đình Hoàng (Đồng chủ biên), Phan Hưng Long và Nguyễn Thanh Tùng. Tài liệu được ban hành chính thức theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam, phục vụ cho chương trình đào tạo nghề Công nghệ ô tô ở trình độ Cao đẳng.

Trong chương trình đào tạo, môn học MH 13 giữ vị trí là môn học kỹ thuật cơ sở bắt buộc. Môn học được bố trí giảng dạy sau các môn học chung và học song song với các môn học kỹ thuật cơ sở từ MH 08 đến MH 12. Thời lượng thực hiện môn học là 45 giờ, phân bổ thành 30 giờ lý thuyết, 12 giờ thực hành (bao gồm thực tập, thảo luận, bài tập) và 3 giờ kiểm tra đánh giá.

Mục tiêu học tập của giáo trình được thiết kế nhằm trang bị cho người học hệ thống kiến thức và kỹ năng toàn diện:

  • Về kiến thức: Trình bày được các khái niệm cơ bản về gia công cơ khí và gia công phục hồi chi tiết; giải thích được các phương pháp gia công nguội cơ bản; phân tích được đặc điểm công nghệ và nguyên lý của các phương pháp phục hồi bằng hàn, phun đắp và mạ kim loại.
  • Về kỹ năng: Nhận dạng chính xác các dạng hư hỏng và phương pháp gia công phục hồi tương ứng; lập được quy trình công nghệ phục hồi chi tiết máy bằng phương pháp hàn, phun đắp và mạ điện.
  • Về năng lực tự chủ và trách nhiệm: Hình thành khả năng làm việc độc lập hoặc phối hợp nhóm, tuân thủ quy trình kỹ thuật, đảm bảo an toàn lao động và vệ sinh công nghiệp, đồng thời có khả năng đánh giá chất lượng sản phẩm sau khi phục hồi.

Giáo trình có cấu trúc gồm 6 chương, tiếp cận từ các nguyên lý gia công cơ khí nền tảng đến các công nghệ phục hồi bề mặt chuyên biệt. Điểm đặc thù của tài liệu là tập trung giải quyết bài toán hư hỏng cơ khí trong thực tế khai thác ô tô, cung cấp các giải pháp công nghệ nhằm khôi phục kích thước, hình dáng hình học và tính chất cơ lý của chi tiết máy với chi phí kinh tế ước tính chỉ bằng 15% đến 46% so với việc thay thế chi tiết mới.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 chương với logic phát triển từ cơ sở lý thuyết đến kỹ thuật thực hành và quy trình công nghệ chuyên sâu:

  • Chương 1: Tổng quan về công nghệ gia công phục hồi chi tiết (Mã MH13-01): Khái quát về gia công cơ khí; phân loại phương pháp gia công không phôi (đúc, rèn, dập nóng/nguội, cán, ép, kéo, hàn) và gia công cắt gọt (tiện, phay, khoan – doa – khoét – taro, chuốt, bào, mài, gia công tinh lần cuối); phân cấp độ chính xác gia công (thô, tinh, láng bề mặt); thiết lập khái niệm dung sai lắp ghép và chất lượng bề mặt gia công (độ nhám $Ra, Rz$, lớp biến cứng và ứng suất dư).
  • Chương 2: Phương pháp gia công nguội cơ bản (Mã MH 07 – 02): Hướng dẫn kỹ thuật và dụng cụ gia công nguội gồm vạch dấu trên mặt phẳng (dùng mũi vạch, đài vạch thép Y10/Y12, compa, chấm dấu thép Y7/Y8); kỹ thuật đục kim loại và tư thế thao tác; kỹ thuật nắn và uốn kim loại dạng thanh, tấm và uốn ống rỗng (có độn cát); quy tắc cưa cắt kim loại; kỹ thuật dũa; quy trình đánh bóng 3 bước (thô, trung, tinh); phương pháp tán đinh (tán nóng, tán nguội); kỹ thuật cạo gọt kim loại kiểm tra trên bàn kiểm phẳng bằng vệt sơn màu.
  • Chương 3: Đặc điểm công nghệ phục hồi chi tiết (Mã MH13-03): Xác định ý nghĩa kinh tế - kỹ thuật của việc phục hồi; phân loại các dạng khuyết tật (mài mòn, xước dính bẩn, biến dạng, nứt gãy) và phương pháp khắc phục tương ứng; tổng quan các nhóm công nghệ phục hồi (cắt gọt, hàn, phun kim loại, đúc, gia công áp lực, mạ kim loại, nhiệt luyện/hóa nhiệt luyện, gia công tia lửa điện/laser/siêu âm); nguyên tắc lựa chọn phương án phục hồi tối ưu.
  • Chương 4: Phương pháp hàn phục hồi chi tiết (Mã MH13-04): Trình bày nguyên lý hàn đắp nóng chảy (hồ quang tay, tự động dưới lớp thuốc, hàn khí bảo vệ $CO_2/Ar/He$, plasma, xỉ điện) và hàn áp lực; kỹ thuật hàn đắp hồ quang tay; nguyên lý chọn que hàn theo thành phần hóa học ($Mn, Cr, C$); quy trình sấy que hàn vỏ bọc bazơ ($300 - 350^\circ\text{C}$), ruti/inmenit ($70 - 100^\circ\text{C}$); kỹ thuật dịch chuyển que hàn hình chữ chi; công thức tính toán hàm lượng carbon đương lượng Pilatrich, độ cứng Vickers và nhiệt độ chuyển biến Martensite ($M_s$).
  • Chương 5: Phương pháp phục hồi chi tiết bằng phun đắp kim loại: Mục đích, yêu cầu và phân loại công nghệ phun kim loại (ngọn lửa khí, hồ quang điện, nguồn nhiệt khác; phun dây, phun bột); phân tích các yếu tố ảnh hưởng, tính chất lớp phun phủ và thiết bị phun; quy trình chuẩn bị bề mặt, kỹ thuật phun và phương pháp gia công/nhiệt luyện sau phun.
  • Chương 6: Phương pháp mạ phục hồi chi tiết: Nguyên lý và yêu cầu công nghệ mạ phục hồi; chi tiết quy trình mạ Crôm và mạ thép; các bước chuẩn bị bề mặt chi tiết, quy trình thực hiện mạ đắp và xử lý hoàn thiện bề mặt sau mạ.
                  ┌────────────────────────────────────────────────────────┐
                  │ Chương 1: Tổng quan công nghệ gia công phục hồi        │
                  │ (Cắt gọt, không phôi, dung sai, độ nhám Ra, Rz)        │
                  └───────────────────────────┬────────────────────────────┘
                                              │
                  ┌───────────────────────────▼────────────────────────────┐
                  │ Chương 2: Phương pháp gia công nguội cơ bản            │
                  │ (Vạch dấu, đục, nắn/uốn, cưa, dũa, cạo gọt, tán đinh)  │
                  └───────────────────────────┬────────────────────────────┘
                                              │
                  ┌───────────────────────────▼────────────────────────────┐
                  │ Chương 3: Đặc điểm công nghệ phục hồi chi tiết         │
                  │ (Phân loại khuyết tật, kinh tế 15-46%, chọn giải pháp) │
                  └──────┬────────────────────┬────────────────────┬───────┘
                         │                    │                    │
┌────────────────────────▼─────┐ ┌────────────▼──────────────┐ ┌───▼────────────────────────────┐
│ Chương 4: Hàn phục hồi       │ │ Chương 5: Phun đắp kim loại│ │ Chương 6: Mạ phục hồi chi tiết   │
│ (Hồ quang, Pilatrich, độ Ms) │ │ (Ngọn lửa khí, hồ quang)  │ │ (Mạ Crôm, mạ thép, điện phân)    │
└──────────────────────────────┘ └───────────────────────────┘ └──────────────────────────────────┘

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết và nguyên lý khoa học kỹ thuật thông qua các nội dung cốt lõi:

  • Lý thuyết biến dạng kim loại và cơ học tiếp xúc: Phân tích trạng thái biến dạng đàn hồi và dẻo của kim loại, vùng chịu kéo và vùng chịu nén qua trục trung hòa khi uốn chi tiết thanh hoặc ống rỗng; bản chất biến cứng bề mặt và ứng suất dư sau gia công cắt gọt.
  • Nguyên lý đo lường dung sai và nhám bề mặt: Hệ thống hóa sai số gia công theo tỷ số giữa bước mấp mô ($p$) và chiều cao mấp mô ($h$):
    • Nhám bề mặt: $p/h \le 50$.
    • Sóng bề mặt: $50 \le p/h \le 1000$.
    • Sai lệch hình dạng: $p/h > 1000$.
    • Xác định định lượng độ nhám trung bình $Ra$ và chiều cao trung bình mấp mô $Rz$.
  • Lý thuyết luyện kim hàn và nhiệt luyện: Ứng dụng công thức tính toán hàm lượng carbon đương lượng theo Pilatrich ($C_0$), công thức xác định độ cứng Vickers: $$HV = 1200 C_0 - 260 \quad \text{đến} \quad HV = 1200 C_0 - 200$$ Xác định ngưỡng độ cứng tối đa cho phép không cần nung nóng trước hàn là $350\text{ HV}$. Công thức xác định nhiệt độ bắt đầu chuyển biến Martensite ($M_s$): $$M_s = 500 - 320%C - 33%Mn - 28%Cr - 17%Ni - 10(%Si + %Mo + %W)$$
  • Nhiệt động học và tính bay hơi nguyên tố: Dữ liệu nhiệt độ bay hơi của hợp kim ($Mn: 1900^\circ\text{C}, Cr: 2200^\circ\text{C}, Fe: 3000^\circ\text{C}$) làm cơ sở giải thích hiện tượng cháy hao nguyên tố hợp kim và cơ chế bảo vệ bể hàn.

Kỹ năng phát triển

Tài liệu hướng tới việc hình thành ba nhóm năng lực thực hành cho người học:

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác các dụng cụ nguội chế tạo từ thép cacbon dụng cụ ($Y7, Y8, Y10, Y12$); điều chỉnh thông số chế độ hàn đắp (bảng tra quan hệ giữa chiều dày lớp đắp, đường kính que hàn $3 - 6\text{ mm}$ và cường độ dòng điện $80 - 240\text{ A}$); thực hiện quy trình mạ Crôm, mạ thép và phun phủ kim loại.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình thái khuyết tật bề mặt (mòn, rỗ, nứt, biến dạng hình học); tính toán hàm lượng nguyên tố và nhiệt độ nung sơ bộ để ngăn ngừa hiện tượng nứt nóng/nứt nguội; đánh giá chất lượng bề mặt qua mật độ điểm dính sơn trong khung kiểm tra kích thước $25 \times 25\text{ mm}$ khi cạo gọt.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Khả năng lập bảng tiến trình công nghệ phục hồi chi tiết máy; lựa chọn phương án công nghệ sửa chữa phù hợp với điều kiện trang thiết bị xưởng; kiểm soát tiêu chuẩn an toàn lao động đối với thiết bị nhiệt, điện và hóa chất.

Phương pháp giảng dạy và học tập

Giáo trình được cấu trúc nhằm phục vụ cho phương thức đào tạo tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp theo quy định đào tạo nghề trình độ cao đẳng:

  • Phương pháp sư phạm: Kết hợp giữa thuyết giảng nguyên lý cơ bản (30 giờ lý thuyết) và hướng dẫn thị phạm, rèn luyện kỹ năng thực hành tại xưởng (12 giờ thực hành). Việc giảng dạy lý thuyết gắn liền với giải thích hiện tượng vật lý - hóa học trong gia công (như hiện tượng lẹo dao, vùng ảnh hưởng nhiệt, sự tạo thành pha mactenxit).
  • Hệ thống bài tập và câu hỏi ôn tập: Cuối mỗi chương đều có hệ thống 3-4 câu hỏi tự luận tập trung vào việc củng cố khái niệm, so sánh đặc điểm công nghệ và giải thích các thông số kỹ thuật. Ví dụ: câu hỏi giải thích các thông số chất lượng bề mặt ở Chương 1, kỹ thuật uốn ống có độn cát ở Chương 2, tiêu chí lựa chọn phương án phục hồi ở Chương 3, hay ảnh hưởng của nguyên tố hợp kim đến tính hàn ở Chương 4.
  • Bài tập thực hành và tình huống xưởng: Người học được yêu cầu thực hiện các bài tập thao tác trực tiếp như: vạch dấu theo dưỡng phẳng, đục phá bề mặt kim loại với góc đứng quy chuẩn, dũa mặt phẳng, cạo rà bề mặt dẫn hướng đạt yêu cầu phân bố điểm sơn, thiết lập chế độ hàn đắp theo kích thước chi tiết thực tế.
  • Phương pháp kiểm tra, đánh giá:
    • Đánh giá quá trình: Thực hiện qua 3 giờ kiểm tra định kỳ kết hợp đánh giá thao tác an toàn lao động tại xưởng.
    • Đánh giá sản phẩm: Kiểm tra độ chính xác kích thước bằng dụng cụ đo dung sai, kiểm tra độ nhẵn bóng bề mặt ($Ra, Rz$), kiểm tra độ ngấu và độ rỗ khí của mối hàn đắp, đánh giá độ bám dính của lớp mạ hoặc lớp phun phủ.
  • Hướng dẫn tự học: Học viên cần nghiên cứu trước tài liệu bản vẽ, tự tra cứu giản đồ trạng thái kim loại, tính toán trước các thông số dòng điện hàn, nhiệt độ nung $M_s$ dựa trên công thức lý thuyết trước khi bước vào giờ thực tập xưởng.

Điểm nổi bật và cập nhật

Giáo trình phản ánh các nội dung công nghệ phục hồi chi tiết trong ngành cơ khí và công nghệ ô tô với các điểm đặc thù:

  • Hệ thống hóa toàn diện các phương pháp phục hồi: Giáo trình không tách rời các công đoạn mà liên kết logic từ kỹ thuật gia công nguội nền tảng đến các phương pháp bổ sung kim loại bề mặt chuyên biệt (hàn đắp, phun đắp, mạ điện phân) và các phương pháp gia công cơ khí hoàn thiện (tiện, phay, bào, mài, cạo gọt).
  • Định lượng hóa các thông số công nghệ: Thay vì chỉ mô tả định tính, tài liệu cung cấp số liệu kỹ thuật chi tiết:
    • Cấp chính xác và độ nhẵn bề mặt: Gia công thô đạt cấp chính xác $6 \div 4$, độ nhẵn $\Delta 3 \div \Delta 5$; gia công tinh đạt cấp $3 \div 2$, độ nhẵn $\Delta 6 \div \Delta 7$; gia công láng bề mặt đạt cấp $1 \div 2$, độ nhẵn $\Delta 7 \div \Delta 10$.
    • Thông số cạo gọt: Cạo thô dùng dao rộng $20 - 30\text{ mm}$, hành trình $10 - 15\text{ mm}$, bóc phoi $0{,}02 - 0{,}05\text{ mm}$; cạo bán tinh dao rộng $12 - 15\text{ mm}$, hành trình $5 - 10\text{ mm}$, bóc phoi $0{,}01 - 0{,}02\text{ mm}$; cạo tinh dao rộng $5 - 12\text{ mm}$, bóc phoi $< 0{,}01\text{ mm}$.
    • Chế độ sấy que hàn bazơ ở $300 - 350^\circ\text{C}$, thời gian $30 - 60$ phút; que hàn ruti/inmenit sấy ở $70 - 100^\circ\text{C}$.
  • Gắn kết trực tiếp với thực tiễn sản xuất và sửa chữa: Đưa ra cơ sở đánh giá hiệu quả kinh tế rõ ràng (giá thành phục hồi bằng $15% \div 46%$ chi phí mua mới), giải quyết bài toán mài mòn và hư hại của các chi tiết thực tế như cổ trục khuỷu, bánh răng, vỏ hộp số, đĩa nhôm, hàm nghiền đá, gàu xúc.
  • Tiếp cận các công nghệ gia công tiên tiến: Bên cạnh các phương pháp truyền thống, giáo trình giới thiệu nguyên lý ứng dụng của các công nghệ gia công hiện đại như hàn hồ quang tự động, hàn khí bảo vệ ($CO_2, Ar, He$), hàn Plasma, gia công bằng tia lửa điện (EDM), gia công bằng chùm tia laser và siêu âm.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và cơ sở sản xuất:

  • Học viên, sinh viên trình độ Cao đẳng: Tài liệu học tập chính thức cho sinh viên chuyên ngành Công nghệ ô tô và ngành Cắt gọt kim loại/Cơ khí sửa chữa. Người học cần đáp ứng điều kiện tiên quyết là đã hoàn thành các môn học chung và đang học hoặc đã học các môn học kỹ thuật cơ sở (MH 08, MH 09, MH 10, MH 11, MH 12) liên quan đến vẽ kỹ thuật, vật liệu cơ khí, cơ học ứng dụng và dung sai đo lường.
  • Giảng viên và giáo viên dạy nghề: Sử dụng làm căn cứ chuẩn hóa giáo án giảng dạy lý thuyết (30 tiết), xây dựng phiếu hướng dẫn thực hành xưởng (12 tiết), thiết kế đề thi và bảng tiêu chí đánh giá kỹ năng nghề cho môn học MH 13.
  • Kỹ thuật viên, thợ sửa chữa ô tô và cơ khí: Tài liệu tham khảo kỹ thuật phục vụ việc tra cứu chế độ hàn đắp, quy trình mạ kim loại, phương pháp cạo rà và kỹ thuật sửa chữa phục hồi chi tiết máy tại các xưởng dịch vụ, trạm bảo dưỡng và nhà máy cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho sinh viên hệ Cao đẳng nghề ngành Công nghệ ô tô, học viên các khóa đào tạo kỹ thuật cơ khí, cũng như kỹ thuật viên, thợ sửa chữa tại các gara và xưởng cơ khí cần tài liệu quy chuẩn về công nghệ phục hồi chi tiết máy.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành khối kiến thức đại cương và các môn kỹ thuật cơ sở bao gồm: Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ sở lý thuyết vật liệu kim loại và nhiệt luyện (thuộc các mã môn MH 08 đến MH 12).

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung chuyên biệt vào công nghệ phục hồi, sửa chữa các chi tiết đã qua sử dụng bị mài mòn, nứt gãy (thay vì chỉ tập trung vào gia công chế tạo mới). Giáo trình tích hợp công thức luyện kim thực nghiệm (Pilatrich, Vickers, điểm chuyển biến pha $M_s$) và dữ liệu kinh tế - kỹ thuật cụ thể.

4. Làm sao để tự học hiệu quả?

Học viên cần đọc kỹ phần cơ sở lý thuyết ở mỗi chương, tự giải quyết các câu hỏi ôn tập ở cuối bài, thực hành tính toán carbon tương đương và chế độ hàn trên số liệu mẫu, sau đó đối chiếu quy trình với các bài thực hành tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm danh mục chương trình môn học MH 13 ban hành kèm Quyết định 285/QĐ-CĐN, các bảng tra cứu que hàn tiêu chuẩn, bảng thông số cường độ dòng điện hàn và các bản vẽ kỹ thuật cơ khí liên quan trong chương trình đào tạo của nhà trường.

Kết luận

Giáo trình môn học: Kỹ thuật gia công phục hồi chi tiết cung cấp hệ thống tri thức hoàn chỉnh từ nguyên lý gia công cơ bản đến các giải pháp công nghệ phục hồi bề mặt chi tiết cơ khí và ô tô. Tài liệu xác lập mối liên hệ chặt chẽ giữa tính toán lý thuyết luyện kim, yêu cầu dung sai hình học và thao tác kỹ thuật xưởng thực tế.

Lộ trình học tập đề xuất:

  1. Tiếp cận nguyên lý dung sai, chất lượng bề mặt và phân loại cắt gọt (Chương 1).
  2. Rèn luyện kỹ năng thực hành gia công nguội cơ bản (Chương 2).
  3. Nắm vững phương pháp luận phân loại khuyết tật và lựa chọn giải pháp phục hồi (Chương 3).
  4. Nghiên cứu sâu và thực hành các công nghệ chuyên biệt: hàn phục hồi, phun đắp và mạ kim loại (Chương 4, 5, 6).

Tài liệu tham khảo bổ trợ đề xuất gồm: Giản đồ trạng thái pha Sắt – Cacbon ($Fe-C$), Sổ tay công nghệ chế tạo máy, Sổ tay thợ hàn và các tiêu chuẩn kiểm tra chất lượng bề mặt trong cơ khí.
