Tổng quan về giáo trình

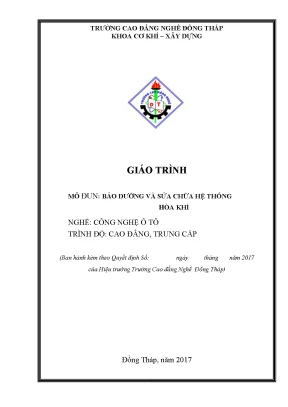

Giáo trình Mô đun: Bảo dưỡng và Sửa chữa Hệ thống Điều hòa Không khí (Mã mô đun: CMĐ 34) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Công nghệ Ô tô ở trình độ Cao đẳng và Trung cấp, do Khoa Cơ khí – Xây dựng thuộc Trường Cao đẳng Nghề Đồng Tháp biên soạn (Chủ biên: Võ Thế Hào; ban hành theo Quyết định năm 2017). Trong cấu trúc chương trình đào tạo, mô đun CMĐ 34 mang tính chất thực hành chuyên môn tích hợp, được bố trí giảng dạy sau khi người học đã hoàn thành 9 môn học và mô đun tiên quyết bao gồm: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MĐ 13, MĐ 14 và MH 15.

Mục tiêu đào tạo của giáo trình hướng đến hai nhóm chuẩn đầu ra cụ thể:

  • Về kiến thức: Trang bị khả năng phân tích các hiện tượng, nguyên nhân hư hỏng cơ học và điện tử trong hệ thống điều hòa không khí ô tô; trình bày phương pháp bảo dưỡng, quy trình kỹ thuật sửa chữa các cụm chi tiết chuyên dụng.
  • Về kỹ năng và năng lực: Thực hiện thao tác tháo lắp, kiểm tra, bảo dưỡng, nạp môi chất lạnh và sửa chữa mạch điện điều hòa đúng quy trình, quy phạm, đạt các tiêu chuẩn dung sai và áp suất quy định; tuân thủ an toàn lao động và kỷ luật xưởng.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận mô-đun hóa, phân bổ thành 4 bài học chuyên đề: từ nhận diện cấu tạo cơ khí, nguyên lý điện điều khiển tự động, kỹ thuật nạp môi chất bằng thiết bị chuyên dùng đến chẩn đoán lỗi tổng hợp. Điểm đặc thù của tài liệu là sự kết hợp chặt chẽ giữa các thông số nhiệt động lực học (dải áp suất cao áp, thấp áp, nhiệt độ đóng ngắt máy nén) với các bước thao tác cơ khí chuẩn xác (sử dụng dụng cụ chuyên dụng, lực siết bulông, kiểm tra gioăng O-ring).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 4 bài học chính với tiến trình logic từ kết cấu cơ khí đến điều khiển điện tử và quy trình dịch vụ kỹ thuật:

[Bài 1: Bảo dưỡng cơ khí hệ thống ĐHKK]
[Bài 2: Sửa chữa mạch điện & điều khiển tự động]
[Bài 3: Quy trình nạp gas & hút chân không]
[Bài 4: Chẩn đoán & xử lý sự cố tổng hợp]
  • Bài 1: Bảo dưỡng hệ thống điều hòa không khí trên ô tô: Trình bày công dụng, phân loại hệ thống (đặt trước, kiểu kép, kiểu kép treo trần; điều khiển bằng tay hoặc tự động) và phân tích cấu tạo chi tiết các cụm cơ khí: máy nén (piston thẳng hàng/chữ V, trục khuỷu đĩa cam thay đổi biên dạng axial, cánh gạt, cánh trượt, xoắn ốc, lưu lượng thay đổi), ly hợp điện từ (magnetic clutch), giàn nóng (bộ ngưng tụ), bình lọc và hút ẩm (chứa chất khử ẩm oxyt nhôm, silica alumina, silicagel), van tiết lưu (loại hộp và loại kim), giàn lạnh (bộ bốc hơi), mắt gas, bộ tiêu âm (muffler), quạt giải nhiệt và hệ thống đường ống dẫn môi chất 4 lớp (polyester, cao su giãn nở, cao su trong, nylon). Bài học cung cấp quy trình 6 bước tháo lắp máy nén và bảng thông số chẩn đoán 10 hiện tượng sai hỏng qua áp suất và mắt gas.
  • Bài 2: Kiểm tra và sửa chữa mạch điện điều khiển hệ thống điều hòa không khí: Phân tích mạch điện điều hòa tự động gồm hệ thống cảm biến (nhiệt điện trở âm NTC cho khoang xe, môi trường, giàn lạnh; công tắc nhiệt độ nước; photodiode đo bức xạ mặt trời) và 7 chức năng điều khiển vi xử lý: điều khiển nhiệt độ (kiểu hòa trộn không khí, nhiệt điện trở, thermostat), điều khiển tốc độ quạt qua biến trở và ECU, điều khiển hướng gió, điều khiển bù ga cầm chừng (bằng điện tử qua van ISCV hoặc cơ cấu chân không cơ học), điều khiển chống đóng băng (van EPR duy trì áp suất $\ge 0.18\text{ MPa}$ hoặc cảm biến nhiệt điện trở ngắt ở xấp xỉ $0^\circ\text{C}$), điều khiển máy nén (chế độ A/C đóng khi giàn lạnh $>4^\circ\text{C}$, ngắt khi $<3^\circ\text{C}$; chế độ ECON ngắt khi $\le 10^\circ\text{C}$, đóng lại khi $\ge 11^\circ\text{C}$), và điều khiển ngắt máy nén khi tăng tốc hoặc động cơ tụt vòng tua.
  • Bài 3: Nạp gas cho hệ thống điều hòa không khí: Trình bày nguyên lý môi chất lạnh, quy trình hút chân không tối thiểu 30 phút, kỹ thuật nạp gas bằng thiết bị thu hồi nạp gas J 39500, nạp gas bằng trạm dịch vụ tự động và kiểm soát chất lượng qua đồng hồ áp suất.
  • Bài 4: Chẩn đoán và sửa chữa hệ thống điều hòa không khí trên ô tô: Hệ thống hóa sơ đồ mạch điện điều khiển toàn diện, thiết lập quy trình kiểm tra phân đoạn phần cơ khí và phần điều khiển điện/khuếch đại A/C.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng kỹ thuật chuyên sâu:

  • Nguyên lý nhiệt động lực học ứng dụng: Chu trình nhiệt chuyển pha môi chất giữa dạng lỏng và dạng khí thông qua quá trình nén cao áp, ngưng tụ giải nhiệt, tiết lưu giảm áp và bay hơi thu nhiệt. Xác lập dải thông số làm việc tiêu chuẩn ở nhiệt độ môi trường $25-30^\circ\text{C}$: nhánh áp suất thấp từ 14.7 đến 147.7 psi, nhánh áp suất cao lên đến 1372 kPa (xấp xỉ 200 psi).
  • Nguyên lý điều khiển tự động: Thiết lập mô hình tính toán góc mở cánh trộn khí ($SW$) dựa trên nhiệt độ khí thổi mục tiêu ($TAO$) và nhiệt độ giàn lạnh ($TE$) qua thuật toán: $$SW = \frac{(TAO + A) - (TE + B)}{C - TE - B} \times 100%$$
  • Vật liệu và hóa chất điện lạnh: Đặc tính hút ẩm của chất khử ẩm (silicagel, oxyt nhôm), độ nhớt và tính ái lực với nước của dầu bôi trơn máy nén, cùng cấu trúc chịu lực của đường ống cao su tổng hợp kết hợp nylon và polyester.

Kỹ năng phát triển

  • Kỹ năng cơ khí chuyên môn: Sử dụng thành thạo bộ dụng cụ tháo lắp chuyên dụng gồm cảo ly hợp puly máy nén, chìa khóa tháo đai ốc trục, kềm gắp phe, búa nhựa, lục giác 5–6; thực hiện chuẩn xác 6 bước tháo rã máy nén, thay thế gioăng O-ring và căn chỉnh khe hở ly hợp từ.
  • Kỹ năng đo kiểm và chẩn đoán điện: Vận hành thiết bị đo điện trở, xác định đường đặc tuyến nhiệt điện trở âm NTC, kiểm tra tín hiệu khuếch đại A/C amplifier, đo điện áp cấp motor servo điều khiển hướng gió và van bù ga ISCV.
  • Kỹ năng dịch vụ môi chất lạnh: Lắp ráp bộ đồng hồ đo áp suất manifold gauge, vận hành máy bơm hút chân không khử ẩm, dò tìm rò rỉ môi chất bằng thiết bị điện tử phát hiện xì gas, và sử dụng trạm nạp tự động J 39500 đúng kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp lý thuyết gắn liền thực hành (competency-based vocational training). Phương pháp tiếp cận đi từ việc giải thích kết cấu vật thể đến phân tích sơ đồ nguyên lý mạch điện, sau đó chuyển giao trực tiếp sang các bài tập thực hành thao tác trên mô hình hoặc xe thực tế.

Hệ thống bài tập tình huống (case studies) trong tài liệu được xây dựng dưới dạng bảng chẩn đoán sự cố dựa trên việc kết hợp đồng thời hai nguồn dữ liệu: chỉ số đồng hồ áp suất (thấp áp/cao áp) và trạng thái môi chất qua mắt gas. Ví dụ:

  • Trường hợp 1: Áp suất hai phía bình thường, mắt gas có bọt khí và gió thổi ít lạnh $\rightarrow$ Xác định hệ thống lẫn không khí và hơi ẩm; xử lý bằng cách xả thu hồi gas, thay bình lọc hút ẩm, hút chân không tối thiểu 30 phút và nạp lại môi chất.
  • Trường hợp 2: Nhánh thấp áp chỉ số cao nhưng nhánh cao áp chỉ số thấp kèm tiếng gõ bên trong $\rightarrow$ Xác định hỏng van nạp/xả hoặc piston máy nén; tiến hành tháo rã theo quy trình 6 bước để giám định chi tiết.

Phương pháp đánh giá kết quả học tập căn cứ trên mức độ chuẩn xác của thao tác cơ khí, độ kín của hệ thống sau lắp ráp và việc chấp hành nghiêm ngặt 18 quy định an toàn kỹ thuật:

  1. Tháo cáp âm ắc quy trước khi can thiệp vào hệ thống điện.
  2. Sử dụng đồng thời hai chìa khóa miệng khi vặn rắc-co nối ống để triệt tiêu lực xoắn gãy ống nhôm.
  3. Không nạp môi chất lạnh ở thể lỏng vào cửa hút máy nén khi máy đang hoạt động.
  4. Đậy kín tuyệt đối nắp bình dầu bôi trơn máy nén ngay sau khi dùng do đặc tính hút ẩm mạnh.

Về hướng dẫn tự học, giáo viên định hướng người học tự trả lời các câu hỏi kiểm tra cuối bài về quy trình tháo lắp, thông số lực siết bulông và tự đo đạc kiểm chứng các chân giắc trên hộp điều khiển A/C.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các bước tiến quan trọng về kỹ thuật điều hòa không khí ô tô so với các tài liệu truyền thống:

Hạng mục so sánh Tài liệu truyền thống Giáo trình CMĐ 34
Phương thức điều khiển Điều khiển cơ học bằng cần gạt và thermostat cơ Điều khiển tự động bằng vi xử lý, hộp ECU và thuật toán hòa trộn khí $SW$
Hệ thống cảm biến Chỉ sử dụng cảm biến nhiệt độ giàn lạnh cơ bản Tích hợp cụm cảm biến đa thông số: cảm biến NTC khoang lái, môi trường, nhiệt độ nước và photodiode đo bức xạ mặt trời
Cơ cấu máy nén Máy nén piston đơn thuần Bổ sung máy nén đĩa nghiêng thay đổi góc nghiêng hành trình piston (axial swash plate), máy nén cánh trượt và máy nén xoắn ốc
Thiết bị bảo dưỡng Nạp gas và xả thủ công không kiểm soát Chuẩn hóa quy trình với thiết bị thu hồi nạp gas J 39500 và máy dò xì gas điện tử

Tài liệu tích hợp các xu hướng công nghệ trên các dòng xe hiện đại như chức năng điều khiển ngắt ly hợp máy nén khi động cơ tăng tốc để ưu tiên công suất kéo, chức năng bù ga tự động qua giao tiếp giữa bộ khuếch đại A/C amplifier và ECU động cơ qua van ISCV, cùng chế độ vận hành tiết kiệm năng lượng ECON. Toàn bộ quy trình sửa chữa được thiết kế gắn liền với tiêu chuẩn thực tế tại các xưởng dịch vụ và trạm đăng kiểm kỹ thuật ô tô hiện hành.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế phục vụ các đối tượng cụ thể trong hệ thống đào tạo nghề và kỹ thuật:

  • Học sinh, sinh viên: Người học trình độ Cao đẳng và Trung cấp chuyên ngành Công nghệ Ô tô đang học các mô đun thực hành chuyên môn trong học kỳ chuyên ngành.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các học phần cơ sở kỹ thuật và điện tử ứng dụng theo chương trình khung, gồm: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MĐ 13, MĐ 14 và MH 15.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung bài giảng tích hợp lý thuyết - thực hành, tổ chức các trạm thực tập bảo dưỡng máy nén, thực hành đo kiểm mạch điện điều khiển và đánh giá kỹ năng nghề của sinh viên.
  • Kỹ thuật viên tại xưởng dịch vụ: Dùng làm tài liệu tham khảo kỹ thuật phục vụ việc tra cứu thông số áp suất, quy trình nạp gas tiêu chuẩn, các bước tháo rã cơ cấu máy nén phức tạp và phân tích pan bệnh hệ thống điều hòa trên các dòng xe thương mại.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên và học viên hệ Cao đẳng, Trung cấp nghề Công nghệ Ô tô, đồng thời phù hợp làm tài liệu chuẩn hóa kỹ năng cho thợ sửa chữa điện - điện lạnh ô tô tại các gara.

2. Cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần tích lũy kiến thức từ 9 môn học/mô đun tiên quyết (từ MH 07 đến MH 15), bao gồm cơ sở kỹ thuật nhiệt, nguyên lý cơ học động cơ, kỹ thuật điện - điện tử ô tô cơ bản và an toàn xưởng.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu điện lạnh cơ bản?

Giáo trình tập trung vào ứng dụng trên ô tô với các phân tích chi tiết về máy nén dẫn động từ trục khuỷu, mạch bù ga không tải khi bật A/C, cơ chế tự động hòa trộn dòng khí qua hộp vi xử lý và việc sử dụng thiết bị chuyên dụng chuẩn công nghiệp như bộ nạp J 39500.

4. Phương pháp tự học và rèn luyện kỹ năng với tài liệu này như thế nào?

Người học cần học lý thuyết kết cấu song song với sơ đồ mã lỗi; luyện tập phân tích 10 kịch bản hư hỏng qua chỉ số áp kế/mắt gas; tuân thủ đúng 6 bước tháo máy nén và 18 quy tắc an toàn kỹ thuật khi thực hành trên thiết bị.

5. Những trang thiết bị bổ trợ nào cần thiết để thực hiện các bài học trong giáo trình?

Các bài thực hành yêu cầu các trang bị: bộ đồng hồ đo áp suất manifold, bơm hút chân không, máy nạp gas chuyên dụng J 39500, thiết bị điện tử dò xì gas, nhiệt kế kỹ thuật, bộ cảo ly hợp từ, cùng bộ dụng cụ cầm tay tiêu chuẩn (chìa khóa vòng 10, tuýp 12, vít 14, lục giác 5-6, kềm phe).

Kết luận

Giáo trình Mô đun: Bảo dưỡng và Sửa chữa Hệ thống Điều hòa Không khí (CMĐ 34) của Trường Cao đẳng Nghề Đồng Tháp là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện từ kết cấu cơ học, nguyên lý điều khiển điện tử đến quy trình bảo dưỡng thực hành trong lĩnh vực điện lạnh ô tô.

Lộ trình học tập khuyến nghị cho người học gồm 4 bước tiếp cận tuần tự:

  1. Nắm vững kết cấu cơ khí và 6 bước tháo lắp chi tiết máy nén (Bài 1).
  2. Phân tích nguyên lý cảm biến và mạch điện điều khiển tự động của ECU/bộ khuếch đại A/C (Bài 2).
  3. Thực hành quy trình hút chân không và nạp môi chất theo tiêu chuẩn thiết bị J 39500 (Bài 3).
  4. Áp dụng bảng đối chiếu áp suất – mắt gas để chẩn đoán và khắc phục sự cố tổng hợp (Bài 4).

Người học nên kết hợp nghiên cứu giáo trình cùng sổ tay kỹ thuật của các hãng xe, tài liệu hướng dẫn vận hành thiết bị nạp gas J 39500 và các quy chuẩn kiểm định an toàn xưởng để tối ưu hóa hiệu quả thực hành.
