Tổng quan về giáo trình

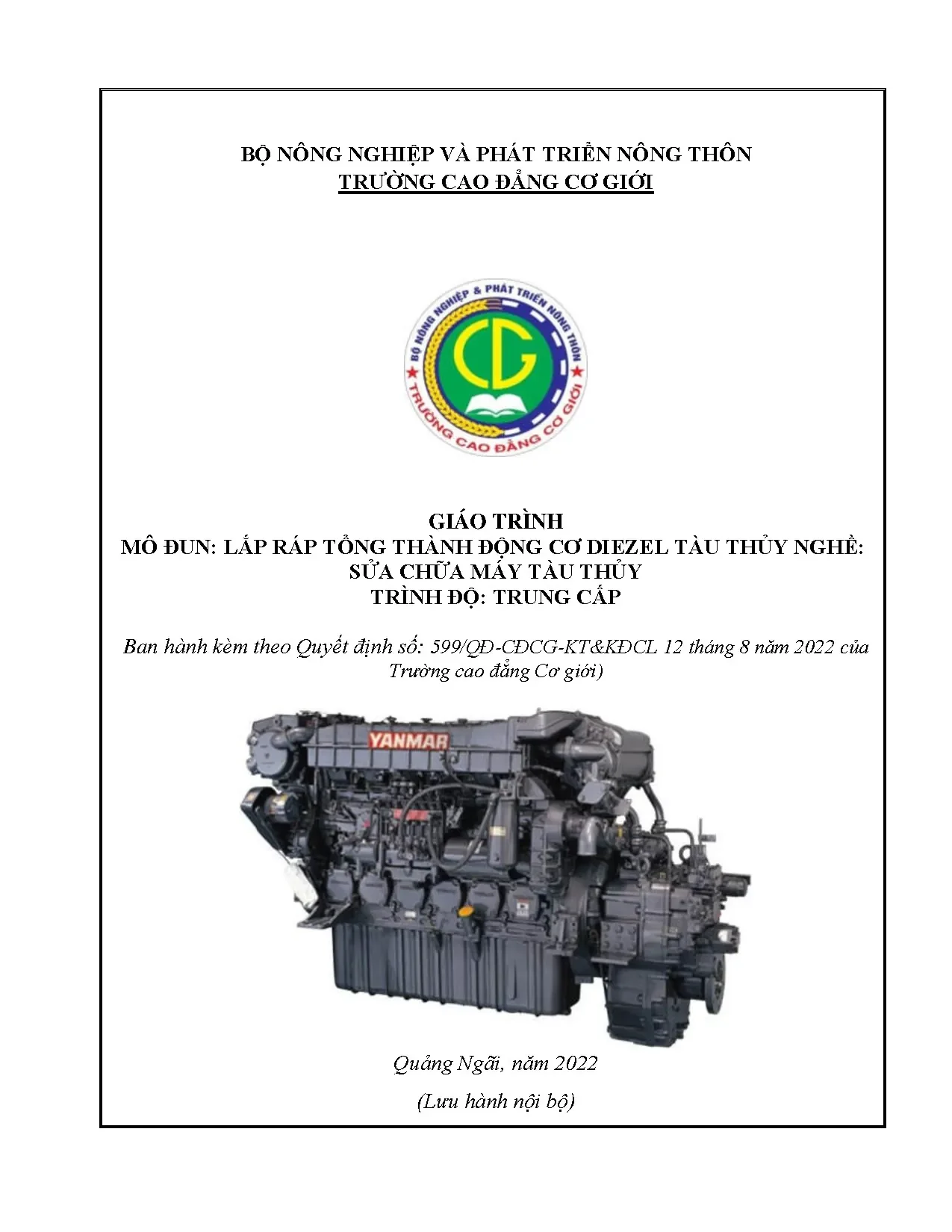

Giáo trình mô đun Lắp ráp tổng thành động cơ diezel tàu thủy (mã số mô đun: MĐ35) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Trung cấp nghề Sửa chữa máy tàu thủy. Tài liệu được ban hành theo Quyết định số 599/QĐ-CĐCG-KT&KĐCL ngày 12 tháng 8 năm 2022 của Hiệu trưởng Trường Cao đẳng Cơ giới (Bộ Nông nghiệp và Phát triển Nông thôn), do tác giả Nguyễn Thành Toản làm chủ biên. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học kỹ thuật cơ sở và các mô đun kỹ thuật chuyên môn về tháo rã, sửa chữa chi tiết cơ bản.

Mục tiêu học tập của mô đun được xác định theo hai tiêu chí chuẩn đầu ra:

  • Chuẩn kiến thức (A1): Trình bày được các nguyên tắc kỹ thuật lắp ráp động cơ Diesel; thực hiện được quy trình lắp ráp các chi tiết, cụm chi tiết và tổng thành động cơ theo đúng yêu cầu kỹ thuật của nhà sản xuất.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy tắc an toàn lao động, vệ sinh công nghiệp, bảo vệ môi trường và tổ chức mặt bằng làm việc khoa học.

Về cấu trúc, giáo trình có tổng thời lượng 60 giờ, bao gồm 10 giờ lý thuyết, 46 giờ thực hành/thảo luận và 4 giờ kiểm tra định kỳ. Nội dung văn bản tiếp cận theo hướng mô tả quy trình công nghệ chuẩn hóa, chia tách chi tiết từng bước công việc (nguyên công, bước thực hiện) từ khâu chuẩn bị, đo kiểm thông số, gia công phục hồi bề mặt đến thao tác lắp ghép tổng thành. Điểm đặc thù của giáo trình là gắn liền trực tiếp với thực tế công nghệ lắp ráp, sửa chữa động cơ Diesel tàu thủy đang được áp dụng tại các nhà máy đóng mới và sửa chữa phương tiện thủy tại Việt Nam.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân chia nội dung giảng dạy thành 12 bài học với logic phát triển tuần tự theo chu trình công nghệ lắp ráp động cơ đốt trong:

  1. Bài 1: Công tác chuẩn bị (Mã MĐ35-01, 4 giờ): Hướng dẫn chuẩn bị mặt bằng, thiết bị nâng hạ (palăng xích, cầu trục, cáp treo), dụng cụ thủy lực và đồ gá; phân tích nguyên nhân hư hỏng nắp xilanh; quy trình thử thủy lực nắp xilanh (khoang làm mát ở áp suất $P_t = 2 \div 4\text{ kG/cm}^2$; buồng đốt ở áp suất $P_t = 1,5 \times P_{zmax} = 104\text{ kG/cm}^2$ trong 20 phút); quy trình đo độ cong vênh nắp xilanh ($\delta \le 0,3\text{ mm}$), kiểm tra độ mòn thân xupáp (đường kính mẫu $d = 20\text{ mm}$), độ đảo hướng kính đĩa xupáp ($0,02 \div 0,03\text{ mm}$) và kỹ thuật cạo rà phẳng, doa sửa chữa góc đế xupáp ($15^\circ \div 75^\circ$ hoặc $30^\circ \div 60^\circ$, bề rộng $1,7 \div 2\text{ mm}$).
  2. Bài 2: Lắp đặt bệ máy (Mã MĐ35-02, 4 giờ): Phân tích vật liệu chế tạo bệ cácte (gang đúc GX 24-44, GX 21-40, GX 18-36; thép đúc C25, C35; hợp kim nhôm Al1); kỹ thuật kiểm tra khuyết tật bằng bột màu, siêu âm; quy trình gia công phay phẳng, cạo rà; yêu cầu kỹ thuật độ không vuông góc giữa gờ xilanh và tâm trục khuỷu ($\le 0,1\text{ mm/m}$), độ không cắt ($\le 0,15\text{ mm}$), kiểm tra độ khít bằng thước lá $0,05\text{ mm}$ và kỹ thuật làm kín bằng silicon.
  3. Bài 3: Lắp đặt trục khuỷu (Mã MĐ35-03, 5 giờ): Phân loại và kết cấu bạc lót thành mỏng ($S/D \le 1/30$) và bạc lót thành dày ($S/D > 1/30$); vật liệu hợp kim babit (gốc thiếc, gốc chì), đồng - chì; quy trình doa phục hồi đường tâm ổ đỡ trên máy doa ngang ($Ra = 1,25\ \mu\text{m}$); phương pháp cạo rà bạc lót theo sơ đồ xiết đối xứng (động cơ 5 ổ đỡ: 3-1-5-4-2; động cơ 7 ổ đỡ: 4-2-6-3-5-1-7); kỹ thuật kiểm tra mômen via trục bằng clê lực ($3 \div 4\text{ kGm}$ cho 5 cổ trục, $6 \div 7\text{ kGm}$ cho 7 cổ trục) và kiểm tra diện tích tiếp xúc ($\ge 75%$, độ bóng $\nabla 9$).
  4. Bài 4 & Bài 5: Lắp bánh đà và Kiểm tra khe hở dọc trục (4 giờ): Quy trình gá đặt bánh đà và phương pháp đo, định lượng khe hở dịch chuyển dọc trục của trục khuỷu.
  5. Bài 6: Lắp thân động cơ và sơ mi xi lanh / Kiểm tra lắp ráp xilanh (Mã MĐ35-06, 4 giờ): Phân tích nguyên nhân mòn côn, mòn ôvan và ăn mòn hóa học do axít ($H_2SO_4, HNO_3, H_2CO_3, CH_2O, C_2H_2O$); phương pháp đo mặt gương xilanh trên 3 tiết diện và 2 phương (Mũi - Lái, Trái - Phải) cho xilanh mẫu $D = 160\text{ mm}$; quy trình thử thủy lực xilanh (1/3 phía trên thử $1,5 \times P_{zmax}$, phần còn lại $0,7 \div 1,0\text{ MPa}$, toàn bộ $0,8 \div 1,2\text{ MPa}$ trong 10 phút); tiêu chuẩn tăng cấp sửa chữa $0,25\text{ mm}$ (tối đa $1,5\text{ mm}$), độ bóng $\nabla 8 \div \nabla 9$ và góc vát miệng xilanh $1 \times 45^\circ$.
  6. Bài 7 đến Bài 12 (39 giờ): Lắp ráp nhóm Piston - Biên (Bài 7); Lắp cụm Piston - Biên vào xilanh (Bài 8); Lắp nắp xilanh và dàn cò, đòn gánh (Bài 9); Lắp ráp các chi tiết, cụm phụ trợ liên quan (Bài 10); Căn chỉnh sau lắp ráp (Bài 11); Kiểm tra độ kín nước và kín dầu toàn bộ động cơ (Bài 12).

Kiến thức nền tảng được xây dựng

  • Nguyên lý nhiệt - động học và ma sát học: Cơ chế biến đổi nhiệt năng thành cơ năng, ma sát ướt, điều kiện hình thành màng dầu bôi trơn trong ổ đỡ và tương tác bề mặt giữa séc-măng với sơ mi xilanh.
  • Lý thuyết mỏi và ăn mòn vật liệu cơ khí: Quá trình hình thành vết nứt mỏi kim loại trên bạc lót hợp kim babit do tải trọng chu kỳ; sự suy giảm cơ tính khi nhiệt độ cổ thanh truyền tăng cao tới $200^\circ\text{C}$; tác động phá hủy bề mặt của axít sinh ra từ sản vật cháy chứa lưu huỳnh.
  • Cơ sở dung sai và chuỗi kích thước lắp ghép: Phương pháp xác định khe hở dầu $(1/800)D \div (1/1000)D$, độ dôi lắp ghép ống dẫn hướng ($0,02 \div 0,03\text{ mm}$), độ cong vênh bề mặt và các giới hạn sai lệch vị trí tương quan (độ đồng tâm, độ vuông góc).

Kỹ năng phát triển

  • Kỹ năng đo đạc và chẩn đoán: Khả năng vận hành panme đo trong, panme đo ngoài, thước lá, dưỡng kiểm tra, đồng hồ so đo độ đảo, đồng hồ đo co bóp trục khuỷu và hệ thống bơm thử áp lực thủy lực.
  • Kỹ năng gia công và căn chỉnh cơ khí: Thao tác cạo rà bề mặt kim loại mềm, doa đế xupáp, nắn phẳng bề mặt biến dạng của cácte, đóng ép bạc dẫn hướng bằng trục bậc và máy ép.
  • Kỹ năng lắp ghép và kiểm định hoàn thiện: Kỹ thuật siết ốc đối xứng theo lực quy định bằng clê lực, cân chỉnh khe hở nhiệt xupáp, bố trí góc dây cẩu nâng hạ an toàn ($\le 90^\circ$) và lập phiếu kiểm tra thông số kỹ thuật.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp (tỷ lệ 10 giờ lý thuyết / 46 giờ thực hành). Giáo viên áp dụng phương pháp dạy học nêu vấn đề, kết hợp trình chiếu mô phỏng kết cấu, thuyết trình ngắn và trực tiếp thao tác mẫu các nguyên công khó trên mô hình/động cơ thực tế (như động cơ K161). Trong quá trình học viên làm việc, giảng viên giám sát và trực tiếp sửa chữa sai sót kỹ thuật tại xưởng.

Tổ chức bài tập và thực hành

Người học được phân chia thành các nhóm nhỏ từ 2 đến 3 thành viên. Mỗi nhóm được giao thực hiện các công việc cụ thể:

  • Lập phiếu đo kiểm kích thước xupáp, sơ mi xilanh theo các tiết diện quy định.
  • Thực hiện nguyên công cạo rà bạc lót ổ đỡ trục khuỷu, cân chỉnh diện tích tiếp xúc đạt chuẩn.
  • Gá đặt, định vị các chi tiết tĩnh (bệ máy, thân máy, nắp quy lát) và các chi tiết động (trục khuỷu, piston, thanh truyền).
  • Trình bày báo cáo kết quả đo và biện pháp khắc phục sai lệch kích thước trước nhóm.

Phương pháp kiểm tra, đánh giá

Việc đánh giá kết quả học tập tuân thủ theo Quy chế đào tạo Trung cấp chính quy ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:

  • Điểm đánh giá quá trình (Trọng số 40%):
    • Kiểm tra thường xuyên (Hệ số 1): 1 cột điểm kiểm tra vấn đáp/tự luận (đánh giá chuẩn A1) sau 10 giờ học.
    • Kiểm tra định kỳ (Hệ số 2): 3 cột điểm kết hợp giữa bài viết và kỹ năng thực hành (đánh giá chuẩn A1, B1, C1) sau 20 giờ học.
  • Điểm thi kết thúc mô đun (Trọng số 60%): 1 bài thi vấn đáp kết hợp thực hành thao tác trực tiếp trên mô hình máy sau 60 giờ học.
  • Thang điểm: Chấm theo thang điểm 10, làm tròn đến một chữ số thập phân.

Quy định tự học

Học viên có trách nhiệm chuẩn bị bài học tại nhà, nghiên cứu trước tài liệu hướng dẫn kỹ thuật của nhà sản xuất, tham gia thảo luận nhóm. Giáo trình quy định điều kiện bắt buộc: người học phải tham dự tối thiểu 70% tổng thời lượng mô đun; nếu vắng quá 30% số giờ tích hợp sẽ không đủ điều kiện dự thi kết thúc mô đun và phải học lại.

Điểm nổi bật và cập nhật

Cơ sở tư liệu học thuật trích dẫn

Giáo trình Lắp ráp tổng thành động cơ diezel tàu thủy được biên soạn dựa trên sự kế thừa và đối chiếu dữ liệu từ các công trình nghiên cứu chuyên ngành tại Việt Nam:

  • Động cơ Diesel tàu thủy (Nguyễn Đức Ca, NXB Giao thông Vận tải, 2017).
  • Lý thuyết động cơ Diesel (TS. Lê Viết Lượng, NXB Giáo dục, 2000) và Kết cấu động cơ Diesel (TS. Lê Viết Lượng, ĐH Hàng hải, 2003).
  • Kết cấu và tính toán động cơ đốt trong (Tập 1, 2, 3 - Hồ Tấn Chuẩn, Nguyễn Đức Phú, Trần Văn Tế, Nguyễn Tất Tiến, NXB Giáo dục, 1996).
  • Nguyên lý động cơ đốt trong (Nguyễn Văn Bình, Nguyễn Tất Tiến, NXB Đại học và THCN, 1997; Nguyễn Tất Tiến, NXB Giáo dục, 2000).
  • Sổ tay sĩ quan máy tàu (Tập 1 - GS. Trần Hữu Nghị, ĐH Hàng hải, 1991).
  • Tập bài giảng Sửa chữa diesel tàu thủy và Công nghệ sửa chữa (Hoàng Quốc Việt, Khoa Máy tàu, ĐH Hàng hải).
  • Giáo trình trang trí hệ động lực tàu thủy (Đinh Quang Mạnh, ĐH Hàng hải Việt Nam, 1998).
  • Thực hành Sửa chữa & Bảo trì động cơ Diesel (Trần Thế San, Đỗ Dũng, ĐH Sư phạm Kỹ thuật TP.HCM, NXB Đà Nẵng, 2000).
  • Hệ thống tài liệu kỹ thuật của các hãng chế tạo động cơ Diesel tàu thủy (2007).

Tính ứng dụng công nghiệp

Văn bản đưa ra các thông số định lượng cụ thể áp dụng trong thực tế sản xuất tại các nhà máy đóng tàu Việt Nam, chẳng hạn:

  • Tiêu chuẩn phân loại và xử lý bạc thành mỏng thay thế định kỳ đối với các dòng động cơ trung tốc và cao tốc đời mới.
  • Quy chuẩn gia công doa tâm ổ đỡ trên máy doa ngang để khôi phục độ đồng trục bệ máy bị biến dạng nhiệt.
  • Định mức thử áp lực thủy lực buồng đốt theo công thức phụ thuộc áp suất cháy cực đại ($P_t = 1,5 \times P_{zmax}$).

Đối tượng sử dụng giáo trình

  • Học sinh/Sinh viên: Giáo trình phục vụ trực tiếp cho người học trình độ Trung cấp và Cao đẳng nghề thuộc chuyên ngành Sửa chữa máy tàu thủy, Khai thác máy tàu thủy tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở gồm: Vẽ kỹ thuật (MH07), Cơ kỹ thuật (MH08), Vật liệu cơ khí (MH09), Dung sai và đo lường kỹ thuật (MH10), An toàn lao động (MH11); đồng thời đã học qua các mô đun chuyên môn tiền đề: Hàn - Nguội cơ bản (MĐ15), Tiện cơ bản (MĐ16), Động cơ Diesel tàu thủy (MH18), Tháo động cơ Diesel tàu thủy (MH23), Sửa chữa các chi tiết tĩnh (MĐ24), Sửa chữa các chi tiết động (MĐ25).
  • Giảng viên chuyên ngành: Tài liệu cung cấp cấu trúc nội dung, giáo án tích hợp, tiêu chí thang điểm và phiếu đánh giá chuẩn đầu ra phục vụ công tác giảng dạy lý thuyết lẫn hướng dẫn xưởng.
  • Kỹ thuật viên, công nhân kỹ thuật: Tài liệu tra cứu nghiệp vụ, quy chuẩn sai số lắp ghép và quy trình công nghệ cho nhân lực làm việc tại các xí nghiệp đóng mới, bảo dưỡng và sửa chữa cơ khí hàng hải.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn làm giáo trình giảng dạy chính thức cho học sinh trình độ Trung cấp nghề Sửa chữa máy tàu thủy theo chương trình khung của Trường Cao đẳng Cơ giới và Trường Cao đẳng Hàng hải I; đồng thời làm tài liệu tham khảo cho công nhân tại các xưởng sửa chữa tàu thuyền.

2. Người học cần tích lũy những kiến thức nền tảng nào trước khi học mô đun này?

Người học phải hoàn thành các môn cơ sở về hình họa vẽ kỹ thuật, sức bền - cơ kỹ thuật, công nghệ kim loại, kỹ thuật đo lường dung sai và các mô đun kỹ năng cơ bản về nguội, tiện, quy trình tháo rã động cơ cũng như sửa chữa từng nhóm chi tiết tĩnh và chi tiết động riêng lẻ.

3. Giáo trình này có điểm gì khác biệt về cấu trúc nội dung?

Giáo trình tập trung vào việc tổng hợp các chi tiết đã sửa chữa thành một khối hoàn chỉnh. Thay vì chỉ trình bày lý thuyết cấu tạo, nội dung chia nhỏ thành các bước thao tác (bước 1 đến bước 5), đi kèm các bảng biểu đo đạc thực tế, sơ đồ gá đặt trên máy doa, máy ép và định mức áp suất thử nghiệm thủy lực cụ thể.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả?

Người học cần đối chiếu lý thuyết trong từng bài học với các bảng thông số kỹ thuật; nghiên cứu trước các câu hỏi ôn tập cuối bài; chuẩn bị phiếu kiểm tra kích thước trước khi vào xưởng; đồng thời làm việc theo nhóm 2-3 người để phân chia nhiệm vụ đo đạc, ghi chép và thực hiện nguyên công cạo rà, căn chỉnh.

5. Có những tài liệu học thuật nào bổ trợ kèm theo giáo trình?

Các tài liệu bổ trợ chính gồm: hệ thống giáo trình Động cơ Diesel của TS. Lê Viết Lượng, sách Kết cấu và tính toán động cơ đốt trong của tập thể tác giả Hồ Tấn Chuẩn - Nguyễn Tất Tiến, giáo trình Động cơ Diesel tàu thủy (Nguyễn Đức Ca, 2017) và sổ tay kỹ thuật bảo trì của các hãng sản xuất máy thủy.

Kết luận

Giáo trình Lắp ráp tổng thành động cơ diezel tàu thủy (MĐ35) của Trường Cao đẳng Cơ giới cung cấp hệ thống kiến thức và quy trình công nghệ lắp ráp máy thủy theo tiêu chuẩn kỹ thuật hiện hành. Văn bản giữ vai trò cầu nối chuyển tiếp từ giai đoạn gia công - sửa chữa chi tiết sang giai đoạn lắp ráp tổng thành, tạo cơ sở để người học bước vào các mô đun tiếp theo như Vận hành động cơ Diesel tàu thủy (MĐ36) và Thực tập tốt nghiệp tại doanh nghiệp (MĐ40). Hệ thống dữ liệu định mức, bảng đo kiểm và danh mục tài liệu trích dẫn trong giáo trình tạo thành nền tảng tài liệu kỹ thuật chuẩn mực cho công tác đào tạo nghề sửa chữa máy tàu thủy.
