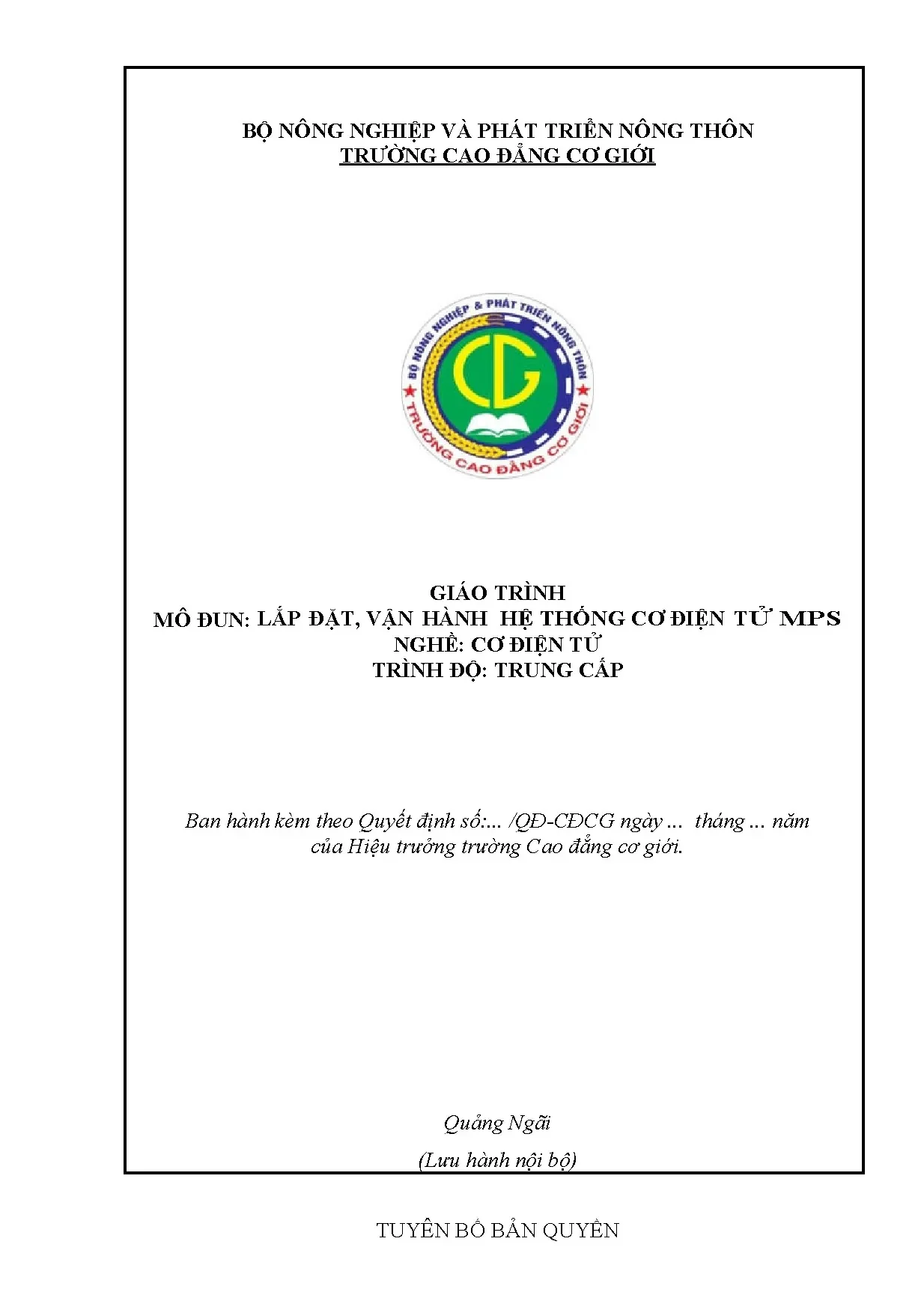

Giáo Trình Lắp Đặt và Vận Hành Hệ Thống Cơ Điện Tử MPS Nghề Cơ Điện Tử Trung Cấp

Giáo trình lắp đặt vận hành hệ thống cơ điện tử MPS cung cấp kiến thức chuyên sâu cho nghề cơ điện tử trung cấp, hỗ trợ học viên phát triển kỹ năng.

• Tác giả: Cao Thị Thanh Bình
• Trường học: Trường Cao đẳng Cơ giới
• Chuyên ngành: Cơ điện tử
• Đề tài: Giáo Trình Lắp Đặt và Vận Hành Hệ Thống Cơ Điện Tử MPS Trung Cấp
• Loại tài liệu: Giáo trình
• Địa điểm: Quảng Ngãi

Mục lục chi tiết

• Tuyên bố bản quyền
• Lời giới thiệu
• 1. Bài 1: Tính chất và ứng dụng của cảm biến
• 1.1. Mục tiêu của bài
• 1.2. Nội dung bài
• 1.2.1. Phát hiện vật thể bằng cảm biến từ tiệm cận
• 1.2.2. Phát hiện vật thể bằng cảm biến từ trường
• 1.2.3. Phát hiện vật thể bằng cảm biến quang
• 1.2.4. Phát hiện vật thể bằng cảm biến điện dung
• 1.2.5. Đo khoảng cách với cơ cấu biên trở
• 1.2.6. Đo áp suất với cảm biến áp suất đầu ra tín hiệu tương
• 1.2.7. Đo lực với cảm biến lực đầu ra tín hiệu tương tự
• 1.2.8. Lập trình với cảm biến đầu ra tín hiệu tương tự
• 2. Bài 2: Lập trình sử dụng ngôn ngữ SFC
• 2.1. Mục tiêu của bài
• 2.2. Nội dung bài
• 2.2.1. Trạm phân phối – Trình tự chuyển động
• 2.2.2. Trạm nâng và phân loại - rẽ nhánh
• 3. Bài 3: Lắp ráp trạm 1 trên hệ thống cơ điện tử
• 3.1. Mục tiêu của bài
• 3.2. Nội dung của bài
• 3.2.1. Lập kế hoạch lắp ráp các phần tử
• 3.2.2. Lắp ráp phần cơ khí
• 3.2.3. Lắp ráp và Kiểm tra hoạt động của các cụm van. Lắp ráp và kết nối các phần tử điện . Nạp chương trình PLC ( có sẵn)
• 3.2.4. Vận hành và Kiểm tra hoạt động
• 3.2.5. Viết chương trình theo phương pháp lập trình tuần tự
• 3.2.6. Tìm và sửa lỗi cho trạm
• 4. Bài 4: Lắp ráp một trạm trong hệ thống cơ điện tử có sử dụng cảm biến
• 4.1. Mục tiêu của bài
• 4.2. Nội dung bài
• 4.2.1. Lựa chọn cảm biến
• 4.2.2. Thiết kế và chế tạo một số bộ phận để lắp ráp cảm biến
• 4.2.3. Hiệu chỉnh sơ đồ mạch (có thể dùng máy tính)
• 4.2.4. Hiệu chỉnh chương trình
• 4.2.5. Lắp ráp và hiệu chỉnh vị trí cảm biến
• 4.2.6. Lắp đặt phần điện sử dụng cổng vào
• 4.2.7. Vận hành và kiểm tra
• 4.2.8. Tìm và sửa lỗi
• 5. Bài 5: Lắp ráp một trạm trong hệ thống cơ điện tử: trạm tay máy
• 5.1. Mục tiêu của bài
• 5.2. Nội dung bài
• 5.2.1. Yêu cầu công nghệ cho trạm tay máy
• 5.2.2. Các thông tin về phần tử mới (cơ cấu chấp hành)
• 5.2.3. Thiết kế và chế tạo một số bộ phận cơ khí
• 5.2.4. Lập kế hoạch lắp ráp
• 5.2.5. Lắp ráp các phần tử cơ khí và cảm biến
• 5.2.6. Hiệu chỉnh sơ đồ mạch (có thể dùng máy tính)
• 5.2.7. Lắp đặt phần điện sử dụng cổng vào/ra
• 5.2.8. Viết chương trình theo ngôn ngữ SCL
• 5.2.9. Vận hành và kiểm
• 5.2.10. Tìm và sửa
• 6. Bài 6: Lắp ráp một trạm trên hệ thống cơ điện tử: Trạm sản xuất
• 6.1. Nội dung của bài
• 6.2. Nội dung bài
• 6.2.1. Yêu cầu công nghệ cho sản xuất
• 6.2.2. Các thông tin về phần tử mới (cơ cấu chấp hành và động cơ )
• 6.2.3. Thiết kế và chế tạo một sơ bộ phận cơ khí
• 6.2.4. Lập kế hoạch lắp ráp
• 6.2.5. Lắp ráp các phần tử cơ khí và cảm biến
• 6.2.6. Hiệu chỉnh sơ đồ mạch (có thể dùng máy tính)
• 6.2.7. Lắp đặt phần điện sử dụng cơ ng vào/ra
• 6.2.8. Viết chương trình theo ngôn ngữ SCL
• 6.2.9. Vận hành và Kiểm tra
• 6.2.10. Tìm và sửa lối
• 7. Bài 7: Lắp ráp một hệ thống vận chuyển: Băng tải
• 7.1. Mục tiêu của bài
• 7.2. Nội dung bài
• 7.2.1. Phân tích yêu cầu công nghệ cho quá trình vận chuyển
• 7.2.2. Lập kế hoạch lắp đặt
• 7.2.3. Lắp đặt phần cơ khí
• 7.2.4. Lắp đặt các phần tử khí nén
• 7.2.5. Lắp đặt cảm biến
• 7.2.6. Lắp đặt nguồn cung cấp
• 7.2.7. Lắp đặt mạch điều khiển
• 7.2.8. Nạp chương trình mẫu (sẵn có)
• 7.2.9. Viết chương trình
• 7.2.10. Vận hành và kiểm tra
• 7.2.11. Tìm và sửa
• 8. Bài 8: Ứng dụng Bus trường trong hệ thống cơ điện tử
• 8.1. Mục tiêu của bài
• 8.2. Nội dung bài
• 8.2.1. Kết hợp các trạm thành hệ thống
• 8.2.2. Yêu cầu trao đổi thông tin giữa các trạm
• 8.2.3. Nguyên lý cơ bản của fieldbus
• 8.2.4. Lắp ráp một ví dụ về trạm fieldbus
• 8.2.5. Lập trình cho một trạm ví dụ về mạng fieldbus
• 8.2.6. Thiết kế và xây dựng hệ thống mạng
• 8.2.7. Vận hành hệ thống mạng với chương trình có sẵn
• 8.2.8. Vận hành và sửa lỗi trên hệ thống
• 9. Bài 9: Vận hành, giám sát và điều khiển qua hình ảnh
• 9.1. Mục tiêu của bài
• 9.2. Nội dung bài
• 9.2.1. Phân tích quá trình hoạt động hệ thống cơ điện tử
• 9.2.2. Vẽ biểu đồ chu trình hoạt động
• 9.2.3. Minh họa quá trình giám sát hình ảnh
• 9.2.4. Vận hành hệ thống có giám sát hình ảnh
• 9.2.5. Sửa lỗi trên hệ thống có sự trợ giúp giám sát hình ảnh
• Tài liệu tham khảo

Tóm tắt

I. Tổng quan về Giáo Trình Lắp Đặt Hệ Thống Cơ Điện Tử MPS

Giáo trình Lắp Đặt và Vận Hành Hệ Thống Cơ Điện Tử MPS Trung Cấp là tài liệu quan trọng trong chương trình đào tạo nghề Cơ điện tử. Tài liệu này cung cấp kiến thức cơ bản về các thành phần của hệ thống cơ điện tử, bao gồm cảm biến, bộ điều khiển và thiết bị tự động. Học viên sẽ được trang bị kỹ năng lắp đặt và vận hành các hệ thống này, từ đó nâng cao khả năng làm việc trong lĩnh vực tự động hóa.

1.1. Mục tiêu của giáo trình

Giáo trình nhằm cung cấp cho học viên kiến thức và kỹ năng cần thiết để lắp đặt và vận hành hệ thống cơ điện tử. Học viên sẽ hiểu rõ về các thành phần cơ bản và cách thức hoạt động của chúng.

1.2. Đối tượng áp dụng giáo trình

Giáo trình này được thiết kế cho học viên trung cấp nghề Cơ điện tử, những người muốn nâng cao kiến thức và kỹ năng trong lĩnh vực tự động hóa và cơ điện tử.

II. Thách thức trong Lắp Đặt Hệ Thống Cơ Điện Tử

Lắp đặt hệ thống cơ điện tử gặp nhiều thách thức, từ việc lựa chọn thiết bị phù hợp đến việc đảm bảo tính chính xác trong quá trình lắp đặt. Những vấn đề này có thể ảnh hưởng đến hiệu suất và độ tin cậy của hệ thống. Việc hiểu rõ các thách thức này là rất quan trọng để có thể tìm ra giải pháp hiệu quả.

2.1. Vấn đề về thiết bị và linh kiện

Việc lựa chọn thiết bị và linh kiện phù hợp là một trong những thách thức lớn nhất. Các thiết bị cần phải tương thích với nhau để đảm bảo hoạt động hiệu quả.

2.2. Khó khăn trong việc điều chỉnh và vận hành

Điều chỉnh và vận hành hệ thống cơ điện tử đòi hỏi kiến thức chuyên sâu và kinh nghiệm thực tiễn. Học viên cần phải nắm vững các phương pháp điều khiển để đảm bảo hệ thống hoạt động ổn định.

III. Phương Pháp Lắp Đặt Hệ Thống Cơ Điện Tử Hiệu Quả

Để lắp đặt hệ thống cơ điện tử hiệu quả, cần áp dụng các phương pháp khoa học và công nghệ hiện đại. Việc sử dụng các công cụ và phần mềm hỗ trợ sẽ giúp quá trình lắp đặt diễn ra nhanh chóng và chính xác hơn.

3.1. Sử dụng phần mềm mô phỏng

Phần mềm mô phỏng giúp học viên hình dung rõ hơn về cách thức hoạt động của hệ thống trước khi thực hiện lắp đặt thực tế. Điều này giúp giảm thiểu sai sót trong quá trình lắp đặt.

3.2. Quy trình lắp đặt chuẩn

Áp dụng quy trình lắp đặt chuẩn sẽ giúp đảm bảo tính chính xác và an toàn trong quá trình lắp đặt. Học viên cần tuân thủ các bước quy trình để đạt được kết quả tốt nhất.

IV. Ứng Dụng Thực Tiễn của Hệ Thống Cơ Điện Tử

Hệ thống cơ điện tử có nhiều ứng dụng thực tiễn trong các lĩnh vực khác nhau như sản xuất công nghiệp, tự động hóa nhà máy, và hệ thống điều khiển thông minh. Việc hiểu rõ các ứng dụng này sẽ giúp học viên có cái nhìn tổng quan về tầm quan trọng của hệ thống cơ điện tử.

4.1. Ứng dụng trong sản xuất công nghiệp

Hệ thống cơ điện tử được sử dụng để tự động hóa quy trình sản xuất, giúp tăng năng suất và giảm chi phí lao động. Các thiết bị như robot công nghiệp và băng tải là ví dụ điển hình.

4.2. Ứng dụng trong hệ thống điều khiển thông minh

Hệ thống cơ điện tử cũng được áp dụng trong các hệ thống điều khiển thông minh, như nhà thông minh và hệ thống giám sát an ninh, giúp nâng cao chất lượng cuộc sống.

V. Kết Luận và Tương Lai của Hệ Thống Cơ Điện Tử

Hệ thống cơ điện tử đang ngày càng trở nên quan trọng trong cuộc sống hiện đại. Với sự phát triển của công nghệ, tương lai của hệ thống này hứa hẹn sẽ mang lại nhiều cải tiến và ứng dụng mới. Việc đào tạo và nâng cao kỹ năng cho học viên là rất cần thiết để đáp ứng nhu cầu thị trường.

5.1. Xu hướng phát triển công nghệ

Công nghệ cơ điện tử đang phát triển nhanh chóng, với nhiều cải tiến về hiệu suất và tính năng. Học viên cần cập nhật thường xuyên để không bị lạc hậu.

5.2. Tầm quan trọng của đào tạo nghề

Đào tạo nghề trong lĩnh vực cơ điện tử là rất quan trọng để cung cấp nguồn nhân lực chất lượng cao cho ngành công nghiệp. Các chương trình đào tạo cần được cải tiến liên tục để đáp ứng nhu cầu thực tế.

Nội dung chính

TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN LẮP ĐẶT, VẬN HÀNH HỆ THỐNG CƠ ĐIỆN TỬ MPS (MÃ SỐ: MĐ 18)

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Lắp đặt, vận hành hệ thống cơ điện tử MPS (Mã mô đun: MĐ 18) do Trường Cao đẳng Cơ giới (thuộc Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn và ban hành theo quyết định của Hiệu trưởng nhà trường, với sự chủ biên của giảng viên Cao Thị Thanh Bình. Tài liệu được thiết kế bám sát chương trình khung đào tạo nghề trình độ Trung cấp và Cao đẳng nghề Cơ điện tử do Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Dạy nghề ban hành. Trong cấu trúc phân phối chương trình tổng thể gồm 77 tín chỉ (1910 giờ), mô đun MĐ 18 có thời lượng 6,5 tín chỉ (tương đương 150 giờ đào tạo), được xếp vào nhóm các môn học, mô đun chuyên môn nghề bắt buộc.

Mục tiêu đào tạo (Learning Outcomes) của giáo trình được xác định trên ba phương diện cụ thể:

• Kiến thức (Chuẩn A1): Trình bày các tiêu chuẩn hình thành bản vẽ kỹ thuật; mô tả quy trình thiết kế, nạp chương trình điều khiển cho bộ điều khiển lập trình (PLC); phân tích quy trình vận hành và thử nghiệm hệ thống cơ điện tử; nhận diện chính xác các loại cảm biến công nghiệp cùng các cơ cấu chấp hành chuyên dụng.
• Kỹ năng (Chuẩn B1): Thực hiện lắp ráp cơ khí, đấu nối mạch điện - khí nén cho PLC theo tiêu chuẩn công nghiệp; lập trình điều khiển trình tự; chẩn đoán và khắc phục sự cố kỹ thuật đối với phần cứng (cơ khí, điện) và phần mềm điều khiển.
• Năng lực tự chủ và trách nhiệm (Chuẩn C1): Tuân thủ quy chuẩn an toàn lao động, giữ gìn vệ sinh công nghiệp và phát triển tác phong làm việc kỷ luật trong môi trường sản xuất tự động.

Giáo trình áp dụng mô hình tiếp cận mô đun hóa (Modular Production System - MPS), tích hợp lý thuyết kỹ thuật điều khiển với thực hành trực tiếp trên các trạm sản xuất tự động linh hoạt.

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình bao gồm 9 bài học chuyên đề và phần kiểm tra tổng hợp, được bố trí tuần tự từ thành phần linh kiện đến tích hợp hệ thống:

[Bài 3 & 4: Lắp ráp Trạm 1 & Trạm cảm biến]          [Bài 5: Lắp ráp Trạm tay máy]
[Bài 6: Lắp ráp Trạm sản xuất]                       [Bài 7: Hệ thống băng tải]

• Bài 1: Tính chất và ứng dụng của cảm biến (10 giờ: 6 LT - 4 TH): Khảo sát nguyên lý, thông số kỹ thuật và cấu tạo của các nhóm cảm biến: cảm biến tiệm cận cảm ứng từ (Inductive proximity sensor - phát hiện kim loại sắt từ, cự ly 0,8–10mm), cảm biến tiệm cận điện dung (Capacitive proximity sensor - đo mức chất lỏng, hạt nhựa, cự ly 3–25mm), cảm biến quang học hồng ngoại, biến trở màng dẫn tuyến tính (Potentiometer đo góc quay 350° hoặc hành trình thẳng), cảm biến áp suất tương tự và cảm biến đo lực đa trục dựa trên cầu cân bằng Wheatstone và ma trận chuẩn định (Calibration matrix).
• Bài 2: Lập trình sử dụng ngôn ngữ SFC (8 giờ: 2 LT - 6 TH): Hệ thống hóa lý thuyết đồ hình trạng thái Grafcet $G={E, T, A, M}$ theo chuẩn IEC 61131-3 (IEC 1131-3); chuyển đổi Grafcet sang ngôn ngữ SFC (Sequential Function Chart) trên PLC Mitsubishi dòng FX (FX3U/C) thông qua phần mềm GX Developer; xử lý cấu trúc bước (Initial Step S0–S9, Step S10–S512), chuyển tiếp (Transition), phân nhánh rẽ/hội tụ song song (==D, ==C) và phân nhánh lựa chọn (--D, --C), lệnh Reset Jump [R].
• Bài 3: Lắp ráp trạm 1 trên hệ thống cơ điện tử (12 giờ: 6 LT - 6 TH): Lập kế hoạch cơ khí, lắp đặt cụm van phân phối khí nén, kết nối I/O cho PLC, nạp mã nguồn điều khiển tuần tự và xử lý lỗi vận hành.
• Bài 4: Lắp ráp một trạm trong hệ thống cơ điện tử có sử dụng cảm biến (12 giờ: 6 LT - 6 TH): Thiết kế đồ gá cơ khí cảm biến, hiệu chỉnh sơ đồ mạch điện tử/cổng vào số và tương tự, lập trình hiệu chỉnh độ nhạy.
• Bài 5: Lắp ráp trạm tay máy (25 giờ: 6 LT - 18 TH - 1 KT): Cơ cấu chấp hành chuyển động quay/kẹp phôi, lập trình điều khiển quỹ đạo tay máy bằng ngôn ngữ SCL/SFC.
• Bài 6: Lắp ráp trạm sản xuất (32 giờ: 6 LT - 25 TH - 1 KT): Tích hợp động cơ công tác, cụm gia công phôi, đấu nối I/O công nghiệp và đồng bộ cơ cấu chấp hành.
• Bài 7: Lắp ráp hệ thống vận chuyển - Băng tải (24 giờ: 6 LT - 17 TH - 1 KT): Cơ cấu truyền dẫn băng tải công nghiệp, cụm cấp nguồn, van khí nén dẫn động phôi và cảm biến dừng/chuyển hướng.
• Bài 8: Ứng dụng Bus trường trong hệ thống cơ điện tử (13 giờ: 5 LT - 7 TH - 1 KT): Nguyên lý truyền thông công nghiệp Fieldbus, giao thức trao đổi dữ liệu liên trạm, thiết kế topo mạng và đồng bộ hóa dây chuyền MPS.
• Bài 9: Vận hành, giám sát và điều khiển qua hình ảnh (8 giờ: 2 LT - 6 TH): Ứng dụng xử lý ảnh công nghiệp trong nhận diện phôi, vẽ biểu đồ chu trình và chẩn đoán sự cố qua giao diện thị giác máy.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng kỹ thuật vững chắc qua các nội dung:

• Cơ sở đo lường và cảm biến: Nguyên lý biến đổi tín hiệu vật lý sang tín hiệu điện ($0\text{--}10\text{ VDC}, 4\text{--}20\text{ mA}$); mạch cầu Wheatstone gắn cảm biến biến dạng (tensiometer kiểu Maltese) đo lực 6 thành phần ($f_x, f_y, f_z, M_x, M_y, M_z$) phục vụ điều khiển phản hồi tay máy robot.
• Lý thuyết điều khiển logic và điều khiển tuần tự: Cấu trúc đại số trạng thái Grafcet; chuyển đổi trạng thái bằng hàm logic Boole; mô hình hóa chu trình điều khiển tự động phức tạp theo phân đoạn SFC Block.
• Mạng truyền thông công nghiệp: Nguyên lý truyền tin tuần hoàn/phi tuần hoàn trong mạng Fieldbus phục vụ ghép nối đa trạm sản xuất.

Kỹ năng phát triển

• Kỹ năng kỹ thuật (Technical skills): Đọc bản vẽ cơ khí và sơ đồ điện công nghiệp; hiệu chỉnh vị trí linh kiện cơ khí; đi dây tủ điện và đấu nối các mô đun I/O của PLC; sử dụng thành thạo phần mềm GX Developer, GX Simulator và phần mềm soạn thảo SFC VET.
• Kỹ năng phân tích (Analytical skills): Phân tích chu trình công nghệ của hệ thống sản xuất; giải mã các điều kiện chuyển tiếp logic; thiết lập ma trận liên kết tín hiệu liên trạm.
• Kỹ năng thực hành và sửa lỗi (Practical competencies): Hiệu chuẩn cảm biến (độ nhạy, ngưỡng tác động); vận hành trạm MPS đơn lẻ và hệ thống liên trạm; dò mạch, chẩn đoán lỗi phần cứng (kẹt cơ khí, hở khí nén, đứt cáp tín hiệu) và sửa lỗi phần mềm thông qua chức năng giám sát trực tuyến (Online Monitoring).

---

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp đào tạo của mô đun được xây dựng theo hình thức tích hợp (Integrated Teaching), kết nối chặt chẽ giữa 45 giờ lý thuyết chuyên ngành và 95 giờ thực hành trực tiếp tại xưởng:

Yếu tố đào tạo	Quy cách tổ chức và yêu cầu chuyên môn
Phương pháp giảng dạy	Áp dụng phương pháp dạy học nêu vấn đề kết hợp trình chiếu mô phỏng; giáo viên thao tác mẫu (Demonstration), giám sát quy trình và uốn nắn, sửa sai trực tiếp cho từng người học tại xưởng thực hành Cơ điện tử - PLC.
Hình thức tổ chức học tập	Phân chia người học thành các nhóm nhỏ (2–3 người/nhóm); giao nhiệm vụ dự án cụ thể cho từng trạm MPS; yêu cầu phân tích yêu cầu công nghệ, thảo luận kỹ thuật, đấu nối, viết code và lập báo cáo kỹ thuật định kỳ.
Cơ sở vật chất yêu cầu	Phòng xưởng thực hành trang bị máy tính cài đặt phần mềm chuyên dụng (GX Developer, mô phỏng VET); mô hình các trạm thực hành cơ điện tử MPS chuẩn Festo Didactic; bộ dụng cụ cơ khí và thiết bị đo kiểm chuyên dụng nghề Cơ điện tử.
Quy định chuyên cần	Người học bắt buộc tham dự tối thiểu 70% tổng thời lượng mô đun; nếu vắng quá 30% số giờ tích hợp sẽ không đủ điều kiện dự thi và phải học lại mô đun.

Cơ cấu đánh giá kết quả học tập

Thực hiện theo Quy chế đào tạo Trung cấp chính quy ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:

$$\text{Điểm Mô Đun} = (\text{Điểm KT Thường Xuyên} + \text{Điểm KT Định Kỳ} \times 2) \times 40% + (\text{Điểm Thi Kết Thúc}) \times 60%$$

• Đánh giá thường xuyên (Hệ số 1, chiếm tỷ trọng trong điểm quá trình): 1 cột điểm hình thức hỏi miệng, thuyết trình hoặc viết ngắn sau 12 giờ học đầu tiên (Đánh giá chuẩn CĐR A1, C1, C2).
• Đánh giá định kỳ (Hệ số 2, chiếm tỷ trọng trong điểm quá trình): 6 cột điểm thực hiện sau các bài học then chốt (sau mốc 67 giờ tích hợp) bằng bài kiểm tra viết kết hợp thao tác thực hành trực tiếp trên trạm máy (Đánh giá chuẩn CĐR A2, B1, C1, C2).
• Thi kết thúc mô đun (Trọng số 60% tổng điểm): 1 bài thi tích hợp gồm vấn đáp lý thuyết và thao tác thực hành lắp đặt, lập trình, vận hành hoàn chỉnh trên mô hình cơ điện tử (Đánh giá toàn diện chuẩn CĐR A1, A2, A3, B1, B2, C1, C2).

---

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình MĐ 18 phản ánh sự đồng bộ hóa cao với công nghệ tự động hóa công nghiệp hiện đại:

• Chuẩn hóa theo hệ thống công nghiệp Festo Didactic: Cấu trúc bài giảng kế thừa trực tiếp tài liệu hướng dẫn kỹ thuật MPS use manual và Proximity sensor của Festo Didactic, bảo đảm tính xác thực về mặt công nghệ chế tạo máy và tự động hóa dây chuyền.
• Tiếp cận ngôn ngữ đồ họa chuẩn IEC 61131-3: Giáo trình không dừng lại ở phương pháp lập trình sơ đồ bậc thang (Ladder Diagram) truyền thống mà tập trung sâu vào ngôn ngữ biểu đồ chức năng tuần tự (Sequential Function Chart - SFC), giúp việc lập trình các hệ thống tự động hóa đa bước, đa chu trình trở nên trực quan, chuẩn mực và dễ bảo trì.
• Tích hợp các công nghệ điều khiển tiên tiến: Đưa vào chương trình đào tạo các chuyên đề chuyên sâu như mạng truyền thông công nghiệp Fieldbus (kết nối mạng đa trạm sản xuất) và công nghệ kiểm tra, giám sát bằng thị giác máy (Vision Inspection System), phản ánh đúng xu hướng chuyển dịch của nhà máy thông minh (Smart Factory).
• Tính ứng dụng thực tiễn cao: Toàn bộ các bài học (từ Bài 3 đến Bài 7) đều mô phỏng chính xác các công đoạn sản xuất thực tế: Trạm phân phối phôi, Trạm tay máy bốc dỡ, Trạm gia công/sản xuất, Trạm vận chuyển băng tải và Trạm phân loại sản phẩm.

---

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Lắp đặt, vận hành hệ thống cơ điện tử MPS được thiết kế phục vụ các đối tượng cụ thể sau trong hệ thống giáo dục nghề nghiệp:

[Môn tiên quyết: Điện cơ bản, PLC, Cảm biến, Khí nén - Thủy lực]
        [MÔ ĐUN 18: LẮP ĐẶT, VẬN HÀNH HỆ THỐNG MPS]
         (Học song song: MĐ 19 - Rô bôt công nghiệp)
    [Môn tiếp theo: Mạng công nghiệp & Thực tập tốt nghiệp]

• Học sinh, sinh viên: Áp dụng cho học viên theo học trình độ Trung cấp và Cao đẳng thuộc các nhóm nghề: Cơ điện tử, Tự động hóa công nghiệp, Điện công nghiệp và Bảo trì hệ thống cơ điện.
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học, mô đun cơ sở và chuyên ngành trước đó gồm: An toàn lao động (MH 07), Vẽ kỹ thuật điện (MH 08), Điện cơ bản (MĐ 10), Lập trình PLC (MĐ 11), Kỹ thuật cảm biến (MĐ 12), Điều khiển khí nén, điện khí nén (MĐ 15), Điều khiển thủy lực, điện thủy lực (MĐ 16), Thiết kế mạch điện tử (MĐ 17). Mô đun này được bố trí học song song với mô đun Rô bôt công nghiệp (MĐ 19) trước khi thực hiện Thực tập tốt nghiệp (MĐ 23).
• Giảng viên và kỹ thuật viên: Dùng làm tài liệu chuẩn để thiết kế đề cương bài giảng tích hợp, biên soạn phiếu hướng dẫn thực hành và định chuẩn kỹ năng thao tác trên các thiết bị thí nghiệm MPS tại các cơ sở đào tạo nghề.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp cho sinh viên, học viên hệ Trung cấp và Cao đẳng nghề chuyên ngành Cơ điện tử, Tự động hóa và Điện công nghiệp cần trang bị năng lực lắp đặt, đấu nối và lập trình hệ thống sản xuất tích hợp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức từ các môn học tiên quyết: kỹ thuật vẽ điện, điện cơ bản, kỹ thuật lập trình PLC cơ bản, khí nén - thủy lực và nguyên lý hoạt động của các phần tử cảm biến công nghiệp.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết điều khiển khác là gì?

Tài liệu tập trung hoàn toàn vào kỹ năng thực hành tích hợp trên phần cứng trạm MPS thực tế; hướng dẫn chi tiết từng bước từ khâu gá lắp cơ khí, đấu nối I/O điện - khí nén, cấu hình khối SFC trên phần mềm GX Developer đến việc chẩn đoán lỗi liên trạm và giám sát qua camera.

4. Làm sao để tự học và thực hành hiệu quả nội dung giáo trình?

Người học cần nghiên cứu trước lý thuyết và giản đồ Grafcet tại nhà; rèn luyện kỹ năng mô phỏng logic trên phần mềm GX Simulator/VET trước khi nạp chương trình vào PLC thực; tuân thủ nghiêm ngặt quy trình an toàn điện - khí nén khi thao tác tại xưởng.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu tham khảo đối sánh trực tiếp gồm:

• Lắp đặt và vận hành các trạm cơ điện tử (Phạm Thanh Tùng).
• MPS User Manual và Proximity Sensor Manual (Festo Didactic).
• Giáo trình và tài liệu giảng dạy về Grafcet của thầy Dương Minh Đức.

---

Kết luận (150 từ)

Giáo trình mô đun Lắp đặt, vận hành hệ thống cơ điện tử MPS (MĐ 18) đóng vai trò trung tâm trong chương trình đào tạo nghề Cơ điện tử tại Trường Cao đẳng Cơ giới. Tài liệu cung cấp giải pháp toàn diện từ kiến thức linh kiện cảm biến, lý thuyết chu trình điều khiển tuần tự (SFC/Grafcet) đến quy trình lắp ráp, hiệu chỉnh và vận hành hoàn chỉnh các trạm sản xuất tự động mô đun hóa (MPS).

Việc hoàn thành mô đun 150 giờ này là điều kiện cốt lõi để người học làm chủ các công nghệ điều khiển tích hợp, tạo tiền đề tiếp thu các mô đun nâng cao như Rô bôt công nghiệp (MĐ 19), Mạng truyền thông công nghiệp (MĐ 21) và thực hiện thành công kỳ Thực tập tốt nghiệp (MĐ 23) trong môi trường sản xuất công nghiệp thực tế.

Trích đoạn nội dung tài liệu

mở đầu - Đối với người dạy: Sử dụng phương pháp giảng giảng dạy tích cực (diễn giảng, vấn đáp, dạy học theo vấn đề, thao tác mẫu, uốn nắn và sửa sai tại chỗ cho người học); yêu cầu người học nhớ các giá trị đại lượng, đơn vị của các đại lượng. Các bước quy trình thực hiện. - Đối với người học: chủ động đọc trước giáo trình trước buổi học, thực hiện thao tác theo hướng dẫn. Điều kiện thực hiện bài học - Phòng học chuyên môn hóa/nhà xưởng: Xưởng cơ điện tử, PLC - Trang thiết bị máy móc: Máy chiếu và các thiết bị dạy học khác, mô hình thực hành cơ điện tử, PLC - Học liệu, dụng cụ, nguyên vật liệu: Chương trình môn học, giáo trình, tài liệu tham khảo, giáo án, phim ảnh, và các tài liệu liên quan.

- Các điều kiện khác: Không có Kiểm tra và đánh giá bài học - Nội dung:  Kiến thức: Kiểm tra và đánh giá tất cả nội dung đã nêu trong mục tiêu kiến thức  Kỹ năng: Đánh giá tất cả nội dung đã nêu trong mục tiêu kĩ năng.  Năng lực tự chủ và trách nhiệm: Trong quá trình học tập, người học cần: + Nghiên cứu bài trước khi đến lớp 16 + Chuẩn bị đầy đủ tài liệu học tập. + Tham gia đầy đủ thời lượng môn học. + Nghiêm túc trong quá trình học tập.

- Phương pháp:  Điểm kiểm tra thường xuyên: 1 điểm kiểm tra (hình thức: hỏi miệng)  Kiểm tra định kỳ lý thuyết: không có  Kiểm tra định kỳ thực hành: 1 điểm kiểm tra (hình thức: thực hành) Nội dung chính: - Cảm biến là một thiết bị có khả năng chuyển đổi một tín hiệu vật lý thành một tín hiệu điện. Tính chất và ứng dụng của cảm biến trong lắp đặt và vận hành hệ thống cơ điện tử là rất đa dạng và phong phú. Dưới đây là một số tính chất và ứng dụng chính của cảm biến: - Tính chất của cảm biến: - Độ chính xác: Cảm biến có khả năng đo và phản hồi chính xác với mức độ sai số nhỏ. - Độ nhạy: Cảm biến có khả năng phát hiện và đo lường các thay đổi nhỏ trong tín hiệu đầu vào.

- Độ tin cậy: Cảm biến cần có tính tin cậy cao để hoạt động ổn định trong mọi điều kiện và thời gian dài. - Ứng dụng của cảm biến trong lắp đặt và vận hành hệ thống cơ điện tử: - Đo lường và điều khiển: Cảm biến được sử dụng để đo lường các thông số vật lý như nhiệt độ, áp suất, độ ẩm, mức nước, tốc độ, vị trí, gia tốc, và điều khiển các thiết bị hoạt động dựa trên các giá trị đo được. - Bảo mật và an ninh: Cảm biến có thể được sử dụng để phát hiện chuyển động, ghi nhận hình ảnh hoặc âm thanh, để bảo vệ và giám sát an ninh trong các hệ thống an ninh và giám sát. - Điều khiển tự động: Cảm biến được sử dụng để thu thập thông tin từ môi trường và điều khiển các thiết bị tự động trong các hệ thống như hệ thống điều khiển nhà thông minh, hệ thống tự động hóa công nghiệp, hệ thống lái tự động trong ô tô, v.

17 Phát hiện vật thể bằng cảm biến từ tiệm cận cận cảm ứng từ (Inductive proximity sensor) Nguyên lý hoạt động và ký hiệu trên sơ đồ mạch điện của sensor cảm ứng Các đặc trưng cơ bản của một cảm biến cảm ứng từ: - Đối tượng phát hiện: Kim loại sắt từ. - Khoảng cách phát hiện: 0,8 – 10mm, ( loại có độ nhạy cao nhất - max 250mm) - Điện áp cung cấp: 10-30 VDC - Dòng điện cung cấp ra tải: 75 - 400mA Nguyên lý hoạt động: Khi vật thể bằng kim loại được đưa vào vùng tác dụng của sensor, dòng điện xoáy xuất hiện trong vật thể, nó làm suy giảm năng lượng của bộ tạo dao động(Oscillator). Điều đó dẫn đến sự thay đổi dòng điện tiêu thụ của sensor. Như vậy, hai trạng thái: suy giảm và không suy giảm dòng điện tiêu thụ của sensor dẫn đến chuyển trạng thái “có” hay “không” bằng mức xung điện áp ra.

Xem sơ đồ nguyên lý mạch điện tử của cảm biến cảm ứng từ 18 Sơ đồ nguyên lý của cảm biến cảm ứng từ 2. Cảm biến tiệm cận điện dung ( capacitive proximity sensor) Ký Kí hiệu và sơ đồ nguyênNguyên lý làm việc (hình 4.12): - Cảm biến điện dung phát hiện được các vật thể làm bằng vật liệu bất kỳ ( kim loại, đá, gỗ , nước. - Khi vật thể được dẫn vào vùng tác dụng của cảm biến, điện dung của một tụ điện ( được hình thành bởi vật thể và bản cực của cảm biến) thay đổi. Điện dung này tham gia trong một mạch cộng hưởng RC của cảm biến.

Trang thái cộng hưởng thay đổi dẫn đến thay đổi dòng điện tiêu thụ của cảm biến và tương ứng với “có” hay “ không có” vật thể trong vùng phát hiện của cảm biến.8 Cảm biến tiệm cận quang (Optical proximity sensors) 19 Hình 4.13 Kí hiệu và sơ Nguyên lý làm việc : Bộ phận phát sẽ phát đi tia hồng ngoại bằng điôt phát quang, khi gặp vật chắn, tia hồng ngoại sẽ phản hồi lại bộ phận nhận. Như vậy ở bộ phận nhận, tia hồng ngoại phản hồi là tín hiệu kích thích tạo nên tín hiệu ra 1. Phát hiện vật thể bằng cảm biến từ trường 2. Phát hiện vật thể bằng cảm biến quang 3.

Phát hiện vật thể bằng cảm biến điện dung 3.1 Nguyên lý hoạt động - Cảm biến tiệm cận kiểu điện dung phát hiện sự thay đổi điện dung giữa cảm biến và đối tượng cần phát hiện. Giá trị điện dung phụ thuộc vào kích thước và khoảng cách của đối tượng. - Một cảm biến tiệm cận điện dung thông thường tương tự như tụ điện với 2 bản điện cực song song, và điện dung thay đổi giữa 2 bản cực đó sẽ được phát hiện. Một tấm điện cực là đối tượng cần phát hiện và một tấm kia là bề mặt của cảm biến.

Đối tượng có thể được phát hiện phụ thuộc vào giá trị điện môi của chúng.2 Cấu tạo Hình 2.1: Nguyên lý làm việc Đầu phát hiện trong cảm biến lân cận điện dung là một bản cực của tụ điện. Khi mục tiêu cần phát hiện di chuyển đến gần đầu phát hiện của cảm biến sẽ làm điện dung của tụ điện (được tạo bởi một bản cực là bề mặt của đầu thu và bản cực còn lại chính là đối tượng) C bị thay đổi. Khi điện dung của tụ điện bị thay đổi thì mạch dao động sẽ tạo ra tín hiệu dao động. Khi tín hiệu dao động có biên độ lớn hơn một ngưỡng đặt trước mạch phát hiện mức sẽ điều khiển mạch ra ở trạng thái ON.

Khi đối tượng ở xa cảm biến, biên độ tín hiệu ở mạch dao động sẽ nhỏ, mạch phat hiện mức sẽ điều khiển mạch ra ở trạng thái OFF.2: Cấu tạo cảm biến điện dung 3.3 Ứng dụng: Phát hiện theo nguyên tắc tĩnh điện (sự thay đổi điện dung giữa vật cảm biến và đầu cảm biến), cho phép phát hiện không tiếp xúc các vật kim loại hoặc phi kim (kính, gỗ, nước, dầu….), phát hiện gián tiếp các vật liệu bên trong thùng chứa phi kim loại, điều chỉnh khoảng cách phát hiện từ 3 ÷ 25mm. Một số loại cảm biến tiệm cận điện dung của hãng Omron: Hình 2.3: Một số loại cảm biến tiệm cận của hãng Omron Hai cảm biến song song Hai cảm biến đối diện nhau Hình 2.4: Khoảng cách giữa hai cảm biến: Khoảng cách 2 cảm biến 21 Hình 2.5: Phát hiện mức đầy trong các container phi kim loại Hình 2.6: Phát hiện và duy trì mức chất lỏng trong bể chứa. Đo khoảng cách với cơ cấu biên trở Cảm biến vị trí thực hiện đo vị trí vật lý của vật so với một điểm chuẩn. Thông tin có thể là vị trí góc hoặc độ quay.1 Nguyên lý làm việc Một chiết áp dùng để chuyển đổi góc quay hoặc độ dịch chuyển tuyến tính hóa thành điện áp.

Thực chất thì bản thân chiết áp là điện trở nhưng chính giá trị này dễ dàng được chuyển đổi thành điện áp. Các chiết áp sử dụng làm cảm biến vị trí về nguyên tắc giống như điều chỉnh âm lượng nhưng có những điểm khác. Một chiết áp dùng để điều chỉnh âm lượng, sự thay đổi điện trở có thể ở dạng phi tuyến miễn sao thay đổi được âm thanh, còn chiết áp dùng để đo vị trí góc phải biến đổi tuyến tính – nghĩa là sự thay đổi điện trở tuyến tính theo trục quay. Chiết áp Ký hiệu Hình 2.7: Chiết áp Chiết áp dịch chuyển tuyến tính Chiết áp được mô tả là một loại vòng – thực tế chỉ khoảng 350 0, một chiết áp vòng có thể có các điểm dừng cuối mỗi hành trình của nó, góc quay không vượt quá 3500.

Một chiết áp vòng không có các điểm dừng có vùng không nhạy cảm nhỏ khi thanh trượt chuyển động theo hình xoắn ốc, có tới 25 vòng hoặc hơn tính từ điểm dừng này đến điểm dừng khác.8: Chiết áp tuyến tính Trong trường hợp, thanh trượt có thể dịch chuyển tiến hoặc lùi theo đường thẳng. Các chiết áp dịch chuyển tuyến tích thuận lợi cho việc do vị trí các đối tượng mà nó chuyển động theo dạng tuyến tính.58a minh họa chiết áp dùng để đo vị trí góc của cánh tay robot, trong trường hợp này thân chiết áp được giữ cố định và trục của nó được nối trực tiếp với trục của động cơ. Điện áp 10VDC được cấp cho chiết áp. Điện áp thay đổi từ 0 ÷ 10V DC dọc theo điện trở, thanh trượt chính là rẽ nhánh, điện áp ra chính là điện áp thanh trượt và điểm 0.

Khi thanh trượt ở vị trí dưới cùng thì đầu ra 0V tương ứng với 0 0. Khi thanh trượt ở vị trí trên cùng, đầu ra ứng với 10V tương ứng với 350 0. Ở vị trí chính giữa, điện áp đầu ra 5V tương ứng với vị trí góc 1750. Động cơ điều khiển cánh tay robot, chiết áp nối với trục động cơ a.

Mạch điện Hình 2.9: Chiết áp sử dụng làm cảm biến vị trí 4.2 Cấu tạo 23 Hình 2.10: Cấu trúc phần tử biến trở đo khoảng chuyển dịch thẳng dùng màng chất dẻo điện dẫn. Tùy theo hãng sản xuất, các phần tử biến trở khác nhau khá nhiều về cấu trúc, màng phủ và vật liệu nền. Con trượt của phần tử biến trở kiểu màng được làm dạng chổi, quét nhiều tiếp điểm, để giảm tải cơ học và tiếp xúc tốt hơn.
