I. Tổng quan về giáo trình kỹ thuật số ngành kỹ thuật máy lạnh

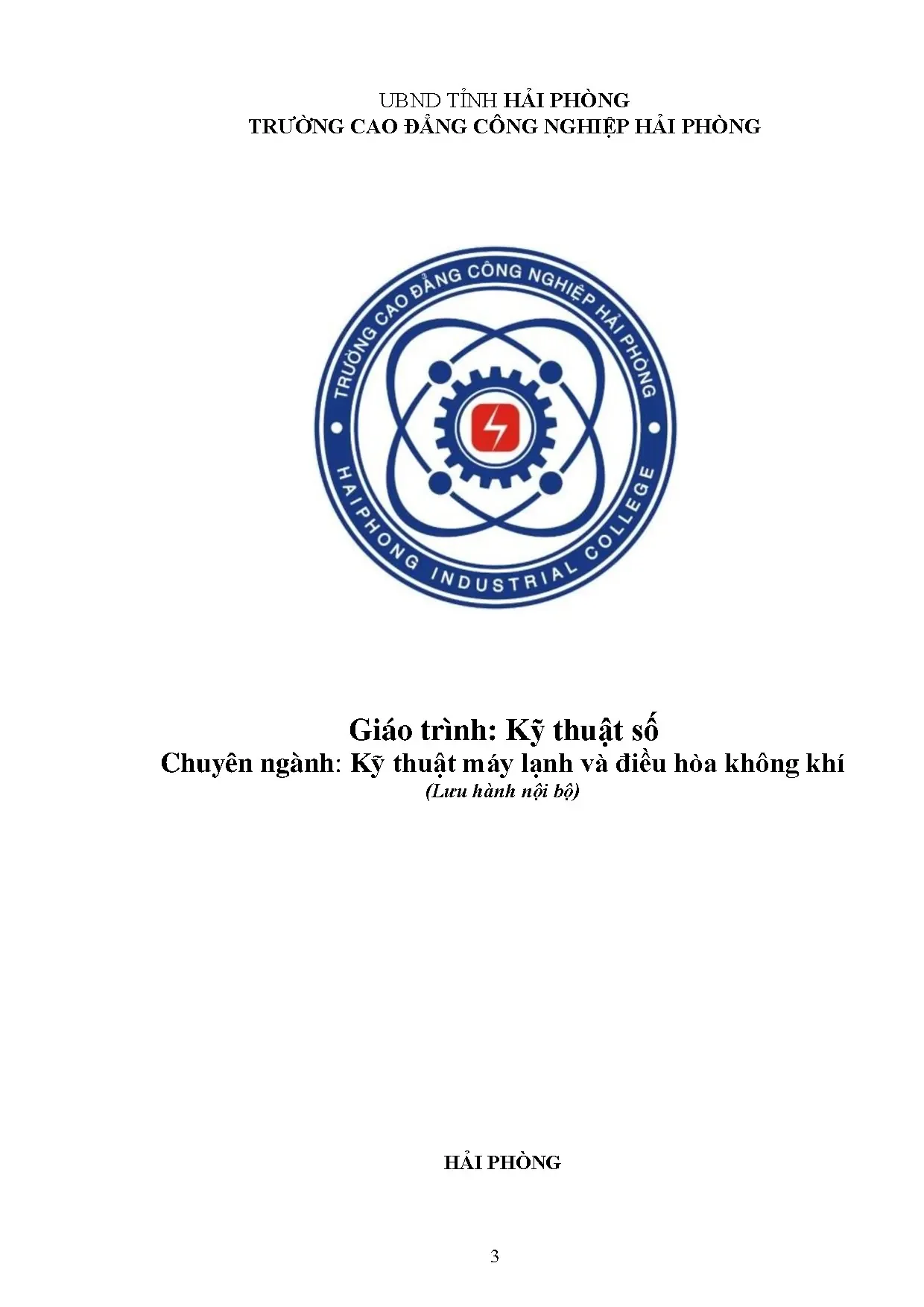

Giáo trình kỹ thuật số là tài liệu đào tạo cốt lõi thuộc chuyên ngành kỹ thuật máy lạnh và điều hòa không khí, được biên soạn bởi Trường Cao đẳng Công nghiệp Hải Phòng. Giáo trình nằm trong chương trình mô đun đào tạo nghề Điện tử công nghiệp trình độ Cao đẳng, với tổng dung lượng 104 giờ học. Nội dung bao gồm 16 bài học, bắt đầu từ khảo sát logic số và đại số logic, đến thiết kế mạch logic tổ hợp, mạch mã hóa, mạch giải mã, mạch đếm, và chuyển đổi số-tương tự. Mỗi bài tích hợp chặt chẽ giữa lý thuyết và thực hành, giúp người học nắm vững kiến thức nền tảng về kỹ thuật số. Phương pháp biên soạn ngắn gọn, dễ hiểu, cập nhật kiến thức mới phù hợp với mục tiêu đào tạo. Giáo trình hướng đến trang bị kỹ năng phân tích, thiết kế và lắp ráp các mạch số cơ bản, đáp ứng nhu cầu thực tế trong sản xuất công nghiệp. Tài liệu thuộc loại lưu hành nội bộ, được phép sử dụng cho mục đích đào tạo và tham khảo.
1.1. Mục tiêu đào tạo của giáo trình kỹ thuật số
Mục tiêu đào tạo của giáo trình kỹ thuật số là trang bị cho học viên kiến thức nền tảng về mạch số và khả năng ứng dụng thực tế. Người học được rèn luyện kỹ năng phân tích hàm logic, biểu diễn và tối thiểu hóa hàm bằng nhiều phương pháp khác nhau. Giáo trình nhấn mạnh khả năng thiết kế, lắp ráp và kiểm tra các mạch logic tổ hợp, mạch mã hóa, giải mã, mạch đếm đồng bộ và không đồng bộ. Kiến thức về chuyển đổi số-tương tự (DAC) và tương tự-số (ADC) cũng được đề cập. Tất cả nội dung gắn liền với nhu cầu sản xuất thực tế, đảm bảo tính thực tiễn cao sau đào tạo.
1.2. Cấu trúc nội dung 16 bài học mô đun
Giáo trình được chia thành 16 bài học mô đun (MĐ21-1 đến MĐ21-16), mỗi bài tập trung vào một chủ đề cụ thể trong kỹ thuật số. Các bài đầu tiên giới thiệu logic số, đại số Boolean và phương pháp biểu diễn hàm logic. Tiếp theo là các bài về khảo sát vi mạch số, cổng logic cơ bản và thiết kế mạch logic tổ hợp. Phần giữa bao gồm mạch mã hóa, giải mã, mạch phân kênh và dồn kênh. Phần cuối tập trung vào Flip-Flop, mạch ghi dịch, mạch đếm không đồng bộ, đồng bộ và chuyển đổi DAC/ADC. Mỗi bài đều có nội dung thực tập để củng cố kiến thức.
II. Phân tích nội dung học tập kỹ thuật số cơ bản
Nội dung học tập kỹ thuật số trong giáo trình được xây dựng theo trình tự logic, từ cơ bản đến nâng cao. Phần nền tảng bao gồm logic số, đại số Boolean và các hệ đếm nhị phân, thập phân, thập lục phân. Người học nắm vững cách chuyển đổi giữa các hệ đếm và hiểu rõ mã BCD 8421. Tiếp theo, giáo trình trình bày bốn phương pháp biểu diễn hàm logic: bảng giá trị, dạng hình học, biểu thức đại số và bảng Karnaugh. Đại số Boolean với các tính chất và định lý cơ bản được giải thích chi tiết, giúp học viên thao tác và rút gọn biểu thức logic hiệu quả. Các phép toán AND, OR, NOT là nền tảng cho việc hiểu cấu trúc vi mạch số thông dụng. Nội dung lý thuyết luôn đi kèm ví dụ minh họa cụ thể, tạo điều kiện cho người học tiếp cận kiến thức một cách trực quan. Cách tiếp cận từ đơn giản đến phức tạp đảm bảo học viên xây dựng được nền tảng vững chắc trước khi tiến tới thiết kế mạch phức tạp hơn.
2.1. Logic số và đại số Boolean trong kỹ thuật máy lạnh
Logic số và đại số Boolean là nền tảng cốt lõi của mọi mạch điều khiển kỹ thuật số trong hệ thống máy lạnh. Logic số sử dụng hai trạng thái: mức cao (H) và mức thấp (L) tương ứng với giá trị 1 và 0. Đại số Boolean cung cấp các phép toán AND, OR, NOT để biểu diễn mối quan hệ logic giữa các biến. Các tính chất như giao hoán, kết hợp, phân phối và định lý De Morgan giúp đơn giản hóa biểu thức logic. Trong điều hòa không khí, mạch logic số điều khiển quá trình hoạt động của hệ thống, từ bộ điều khiển nhiệt độ đến mạch bảo vệ. Việc nắm vững đại số Boolean giúp kỹ thuật viên phân tích và sửa chữa mạch hiệu quả.
2.2. Phương pháp biểu diễn và tối thiểu hóa hàm logic
Có bốn phương pháp biểu diễn hàm logic được giới thiệu trong giáo trình. Phương pháp bảng giá trị liệt kê tất cả tổ hợp biến đầu vào và giá trị đầu ra tương ứng. Phương pháp dạng hình học sử dụng không gian Boolean để mô tả hàm. Phương pháp biểu thức đại số dùng phép toán AND, OR, NOT với hai dạng chuẩn tắc: chuẩn tắc tuyển (tổng các tích) và chuẩn tắc hội (tích các tổng). Phương pháp bảng Karnaugh cho phép rút gọn hàm logic trực quan và nhanh chóng. Tối thiểu hóa hàm logic giúp giảm số cổng logic cần thiết, tiết kiệm chi phí và tăng độ tin cậy mạch. Các kỹ thuật này là công cụ thiết yếu khi thiết kế mạch điều khiển cho hệ thống lạnh.
III. Giải pháp thực hành thiết kế mạch logic số hiện đại
Phần thực hành chiếm vị trí quan trọng trong giáo trình kỹ thuật số, giúp người học biến kiến thức lý thuyết thành kỹ năng thực tế. Học viên được hướng dẫn thiết kế và lắp ráp nhiều loại mạch khác nhau, từ mạch logic tổ hợp đơn giản đến mạch đếm phức tạp. Các cổng logic cơ bản như AND, OR, NOT, NAND, NOR, XOR và Buffer được khảo sát kỹ lưỡng, bao gồm ký hiệu, bảng chân lý, biểu thức toán logic và mạch điện tử tương ứng. Cổng Buffer sử dụng transistor lưỡng cực NPN theo kiểu collector chung, hoạt động như mạch khuếch đại dòng điện. Giáo trình cũng giới thiệu cổng đệm 3 trạng thái (Tri-state buffer), một linh kiện quan trọng trong hệ thống bus dữ liệu. Quá trình thực hành bao gồm phân tích sơ đồ mạch, xác định linh kiện, lắp ráp trên breadboard và kiểm tra hoạt động bằng thiết bị đo. Phương pháp học đi đôi với hành giúp học viên phát triển tư duy kỹ thuật và khả năng xử lý sự cố mạch số.
3.1. Thiết kế và lắp ráp mạch mã hóa giải mã cơ bản
Thiết kế mạch mã hóa và giải mã là nội dung thực hành trọng tâm trong giáo trình. Mạch mã hóa chuyển đổi thông tin từ dạng này sang dạng nhị phân, trong khi mạch giải mã thực hiện quá trình ngược lại. Giáo trình hướng dẫn chi tiết mạch giải mã BCD sang LED 7 thanh, ứng dụng phổ biến trong hiển thị số trên thiết bị đo và điều khiển. Học viên thực hành thiết kế mạch phân kênh và dồn kênh, phục vụ cho việc truyền nhận tín hiệu trong hệ thống điều khiển phức tạp. Các mạch này có ứng dụng trực tiếp trong bộ hiển thị nhiệt độ, áp suất của hệ thống máy lạnh công nghiệp. Kỹ năng lắp ráp và kiểm tra mạch giúp học viên tự tin khi làm việc thực tế.
3.2. Thiết kế mạch đếm và chuyển đổi số tương tự
Mạch đếm và chuyển đổi số-tương tự là nội dung nâng cao trong giáo trình. Mạch đếm không đồng bộ sử dụng các Flip-Flop nối tiếp, mỗi Flip-Flop nhận xung từ Flip-Flop trước đó. Mạch đếm đồng bộ tất cả Flip-Flop nhận cùng một xung clock, đảm bảo hoạt động ổn định hơn. Giáo trình cũng giới thiệu mạch ghi dịch (shift register) dùng để dịch bit trong thanh ghi. Phần chuyển đổi số-tương tự (DAC) và tương tự-số (ADC) rất quan trọng trong điều hòa không khí, nơi tín hiệu nhiệt độ dạng tương tự cần chuyển sang dạng số để xử lý. Học viên được thực hành lắp ráp và đo kiểm tra từng loại mạch, xây dựng kỹ năng thiết kế mạch hoàn chỉnh cho ứng dụng điều khiển hệ thống lạnh.
IV. Kết luận và ứng dụng kỹ thuật số trong điều hòa không khí
Giáo trình kỹ thuật số đã hoàn thành tốt vai trò trang bị kiến thức nền tảng và kỹ năng thực hành cho sinh viên ngành kỹ thuật máy lạnh và điều hòa không khí. Với 16 bài học mô đun được biên soạn logic, từ lý thuyết đại số Boolean đến thiết kế mạch đếm và chuyển đổi, người học có đủ năng lực để phân tích và xây dựng mạch điều khiển số cơ bản. Giáo trình cập nhật kiến thức mới, phù hợp với sự phát triển của khoa học công nghệ. Nhóm biên soạn nhấn mạnh tính thực tiễn, gắn nội dung đào tạo với nhu cầu sản xuất thực tế. Trong tương lai, giáo trình có thể được điều chỉnh thời gian và bổ sung kiến thức mới khi công nghệ phát triển. Ứng dụng kỹ thuật số trong hệ thống điều hòa không khí ngày càng mở rộng, từ bộ điều khiển vi mạch đến hệ thống giám sát thông minh. Nền tảng kỹ thuật số vững chắc giúp kỹ thuật viên thích ứng nhanh với công nghệ mới và nâng cao hiệu quả làm việc trong ngành công nghiệp lạnh.
4.1. Vai trò của kỹ thuật số trong hệ thống máy lạnh hiện đại
Kỹ thuật số đóng vai trò ngày càng quan trọng trong hệ thống máy lạnh và điều hòa không khí hiện đại. Các mạch logic số được sử dụng trong bộ điều khiển trung tâm, xử lý tín hiệu từ cảm biến nhiệt độ, áp suất và độ ẩm. Mạch mã hóa và giải mã hiển thị thông số vận hành trên màn hình LED. Mạch đếm theo dõi thời gian hoạt động, số lần khởi động và chu kỳ làm việc của máy nén. Bộ chuyển đổi ADC chuyển tín hiệu tương tự từ cảm biến sang dạng số để vi xử lý phân tích. Kiến thức kỹ thuật số giúp kỹ thuật viên hiểu nguyên lý hoạt động của board mạch điều khiển, từ đó bảo trì và sửa chữa hiệu quả hơn.
4.2. Hướng phát triển và cập nhật kiến thức kỹ thuật số
Nhóm biên soạn giáo trình khuyến nghị cập nhật nội dung đào tạo theo sự phát triển của công nghệ. Xu hướng hiện nay chuyển dần từ mạch logic rời rạc sang vi điều khiển và hệ thống nhúng. Công nghệ IoT đang được tích hợp vào hệ thống điều hòa không khí, yêu cầu kỹ thuật viên có kiến thức về giao tiếp số và mạng. Giáo trình có thể mở rộng thêm nội dung về lập trình vi điều khiển Arduino, PLC và giao thức truyền thông. Thời gian đào tạo 104 giờ có thể được điều chỉnh linh hoạt theo yêu cầu thực tế. Việc bổ sung bài tập mô phỏng mạch bằng phần mềm như Proteus hoặc Multisim cũng giúp nâng cao hiệu quả học tập. Cập nhật liên tục là yếu tố then chốt để giáo trình luôn phù hợp với nhu cầu ngành.
