I. Tổng quan về giáo trình lạnh cơ bản ngành kỹ thuật máy lạnh

Giáo trình Lạnh cơ bản là tài liệu đào tạo chính thức của Trường Cao đẳng Công nghiệp Hải Phòng, thuộc chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu được biên soạn dành cho hệ Trung cấp, cung cấp nền tảng kiến thức toàn diện về lĩnh vực kỹ thuật lạnh. Nội dung bao gồm các kiến thức cơ bản về môi chất lạnh, chất tải lạnh, dầu lạnh và vật liệu cách nhiệt. Giáo trình cũng giới thiệu về kết cấu, nguyên lý hoạt động của các thiết bị chính trong hệ thống lạnh. Người học được trang bị kiến thức về các loại máy lạnh thông dụng như máy nén hơi, máy lạnh hấp thụ và máy lạnh ejectơ. Chương trình đào tạo nhấn mạnh việc hình thành kỹ năng thực hành. Sinh viên học cách gia công đường ống, nhận biết và kiểm tra thiết bị. Giáo trình hướng dẫn lắp đặt, kết nối và vận hành các mô hình hệ thống máy lạnh. Đây là nền tảng vững chắc để phát triển nghề nghiệp trong ngành kỹ thuật lạnh đang phát triển mạnh mẽ tại Việt Nam.

1.1. Mục tiêu đào tạo của giáo trình

Giáo trình Lạnh cơ bản hướng đến mục tiêu đào tạo kỹ thuật viên lành nghề cho ngành kỹ thuật máy lạnh và điều hòa không khí. Mục tiêu đầu tiên là cung cấp kiến thức nền tảng về nguyên lý hoạt động của hệ thống lạnh. Người học nắm vững cấu tạo và chức năng của từng thiết bị. Mục tiêu thứ hai là phát triển kỹ năng thực hành. Sinh viên được rèn luyện khả năng gia công đường ống, lắp ráp và vận hành mô hình. Giáo trình cũng hướng đến việc hình thành tư duy phân tích, đánh giá tình trạng thiết bị. Kỹ năng thử nghiệm máy nén và hệ thống lạnh được đặc biệt coi trọng trong chương trình đào tạo.

1.2. Đối tượng và phạm vi áp dụng

Giáo trình Lạnh cơ bản phục vụ đào tạo hệ Trung cấp trong các trường cao đẳng nghề. Đối tượng chính là học sinh, sinh viên theo học chuyên ngành Kỹ thuật máy lạnh và điều hòa không khí. Tài liệu cũng phù hợp cho người muốn tìm hiểu cơ bản về lĩnh vực kỹ thuật lạnh. Phạm vi áp dụng bao gồm giảng dạy lý thuyết và thực hành tại phòng thí nghiệm. Giáo trình bám sát chương trình khung quốc gia của nghề. Điều này đảm bảo tính thống nhất trong đào tạo trên toàn quốc. Tài liệu cũng có thể dùng làm nguồn tham khảo cho các hệ đào tạo tương đương.

II. Phân tích nội dung và cấu trúc giáo trình lạnh cơ bản

Giáo trình Lạnh cơ bản được xây dựng với cấu trúc bài bản, logic. Nội dung chia thành các bài học chuyên biệt, từ tổng quan đến chi tiết kỹ thuật. Bài 1 giới thiệu các loại máy lạnh thông dụng hiện nay. Bài 2 và 3 đi sâu vào máy nén lạnh, phân tích cấu tạo và nguyên lý hoạt động. Bài 4 tập trung vào thiết bị ngưng tụ, bộ phận quan trọng trong chu trình lạnh. Bài 5 trình bày thiết bị bay hơi, nơi hấp thụ nhiệt từ môi trường cần làm lạnh. Bài 6 giải thích thiết bị tiết lưu, điều khiển lưu lượng môi chất. Bài 7 tổng hợp các thiết bị phụ trong hệ thống lạnh. Bài 8 hướng dẫn sử dụng dụng cụ chuyên dụng. Bài 9 và 10 cung cấp kiến thức về đường ống và môi chất lạnh. Cấu trúc này giúp người học tiếp cận kiến thức từ cơ bản đến nâng cao. Mỗi bài đều có phần thực hành gắn liền với lý thuyết.

2.1. Các loại máy lạnh được giới thiệu

Giáo trình giới thiệu ba loại máy lạnh chính. Máy nén hơi là loại phổ biến nhất, sử dụng rộng rãi trong dân dụng và công nghiệp. Máy lạnh hấp thụ hoạt động dựa trên nguyên lý hấp thụ nhiệt, phù hợp với ứng dụng công nghiệp đặc thù. Máy lạnh ejectơ sử dụng nguyên lý khí động học, ít phổ biến hơn nhưng có ưu điểm riêng. Mỗi loại máy được phân tích về nguyên lý làm việc, cấu tạo và ứng dụng thực tế. Người học so sánh ưu nhược điểm của từng loại. Kiến thức này giúp kỹ thuật viên lựa chọn giải pháp phù hợp cho từng nhu cầu cụ thể.

2.2. Hệ thống thiết bị trong chu trình lạnh

Chu trình lạnh cơ bản gồm bốn thiết bị chính liên kết với nhau. Máy nén có chức năng hút và nén môi chất, tạo sự chênh lệch áp suất. Thiết bị ngưng tụ làm mát và ngưng tụ môi chất từ thể khí sang thể lỏng. Thiết bị tiết lưu giảm áp suất môi chất lỏng trước khi vào dàn bay hơi. Thiết bị bay hơi hấp thụ nhiệt từ môi trường, làm lạnh không gian cần thiết. Ngoài ra, hệ thống còn có các thiết bị phụ như bộ lọc, bình chứa, van an toàn. Giáo trình trình bày chi tiết cấu tạo và vai trò của từng thiết bị. Hiểu rõ hệ thống là nền tảng để vận hành và bảo trì hiệu quả.

III. Phương pháp học tập và kỹ năng thực hành trong giáo trình

Phương pháp đào tạo trong giáo trình Lạnh cơ bản kết hợp lý thuyết và thực hành. Phần lý thuyết cung cấp kiến thức nền tảng về nguyên lý, cấu tạo thiết bị. Phần thực hành chiếm tỷ trọng lớn, giúp sinh viên hình thành kỹ năng nghề nghiệp. Người học được hướng dẫn sử dụng các dụng cụ chuyên dụng như đồng hồ đo điện, ampe kìm, đồng hồ nạp gas. Kỹ năng gia công đường ống được rèn luyện qua các bài tập cụ thể. Sinh viên học cách nhận biết, kiểm tra và đánh giá tình trạng thiết bị. Giáo trình hướng dẫn lắp đặt, kết nối và vận hành mô hình hệ thống lạnh. Các bài thực hành bao gồm máy nén các loại, hệ thống máy lạnh và điều hòa không khí. Phương pháp học theo nhóm được khuyến khích để tăng tính tương tác. Mỗi nhóm thực hiện các công việc từ chuẩn bị đến nghiệm thu. Đánh giá dựa trên kết quả thực hiện và vệ sinh công nghiệp sau khi hoàn thành.

3.1. Kỹ năng gia công và lắp đặt hệ thống lạnh

Kỹ năng gia công đường ống là nền tảng quan trọng trong nghề kỹ thuật lạnh. Sinh viên học cách cắt, uốn, hàn và nối các loại ống đồng, ống thép. Quy trình lắp đặt yêu cầu tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Người học thực hành kết nối các thiết bị chính và phụ trong hệ thống. Kỹ năng sử dụng dụng cụ cơ khí và dụng cụ điện được đặc biệt nhấn mạnh. Giáo trình hướng dẫn chi tiết từng bước lắp ráp mô hình máy lạnh. Sinh viên phải đảm bảo độ kín khít và an toàn cho hệ thống. Kiểm tra rò rỉ và thử nghiệm áp suất là công đoạn không thể thiếu.

3.2. Kỹ năng vận hành và bảo trì máy lạnh

Vận hành máy lạnh đòi hỏi kỹ thuật viên nắm vững quy trình khởi động và vận hành. Giáo trình hướng dẫn theo dõi các thông số kỹ thuật như nhiệt độ và áp suất. Người học được đào tạo nhận biết dấu hiệu bất thường trong quá trình hoạt động. Kỹ năng bảo trì bao gồm vệ sinh thiết bị, kiểm tra và thay dầu máy nén. Thay thế môi chất lạnh và kiểm tra rò rỉ là các thao tác quan trọng. Giáo trình nhấn mạnh việc ghi chép đầy đủ thông số vận hành. Kỹ năng xử lý sự cố cơ bản giúp kỹ thuật viên phản ứng nhanh với tình huống bất ngờ. An toàn lao động luôn được đặt lên hàng đầu trong mọi thao tác.

IV. Ứng dụng thực tiễn và triển vọng ngành kỹ thuật máy lạnh

Ngành kỹ thuật máy lạnh và điều hòa không khí có ứng dụng rộng rãi trong đời sống hiện đại. Hệ thống lạnh phục vụ chế biến và bảo quản thực phẩm, bia, rượu. Ngành in ấn, điện tử và thông tin sử dụng điều hòa nhiệt độ để đảm bảo chất lượng sản phẩm. Y tế cần hệ thống lạnh để bảo quản thuốc và thiết bị y khoa. Thể dục thể thao và du lịch cũng là lĩnh vực ứng dụng lớn. Giáo trình Lạnh cơ bản cung cấp nền tảng để đáp ứng nhu cầu nhân lực ngày càng tăng. Kỹ thuật viên được đào tạo bài bản có thể làm việc tại các nhà máy, tòa nhà thương mại. Cơ hội nghề nghiệp mở rộng trong lĩnh vực bảo trì, lắp đặt và tư vấn kỹ thuật. Sự phát triển công nghiệp hóa tại Việt Nam tạo điều kiện thuận lợi cho ngành này. Giáo trình giúp người học tiếp cận công nghệ mới và thích ứng với yêu cầu thực tế.

4.1. Vai trò của kỹ thuật lạnh trong công nghiệp hiện đại

Kỹ thuật lạnh đóng vai trò thiết yếu trong nhiều ngành công nghiệp. Ngành chế biến thực phẩm依赖 hệ thống lạnh để bảo quản và kéo dài thời gian sử dụng. Công nghiệp điện tử yêu cầu môi trường nhiệt độ ổn định để sản xuất linh kiện. Ngành dược phẩm cần hệ thống lạnh để lưu trữ vaccine và thuốc. Hệ thống điều hòa không khí đảm bảo môi trường làm việc thoải mái trong nhà máy. Kỹ thuật lạnh còn ứng dụng trong xử lý nước thải và công nghiệp hóa chất. Đầu tư vào hệ thống lạnh giúp doanh nghiệp nâng cao hiệu quả sản xuất. Nhu cầu kỹ thuật viên lành nghề trong lĩnh vực này không ngừng tăng.

4.2. Cơ hội nghề nghiệp cho kỹ thuật viên máy lạnh

Kỹ thuật viên máy lạnh có nhiều cơ hội nghề nghiệp đa dạng. Công việc chính bao gồm lắp đặt, bảo trì và sửa chữa hệ thống lạnh. Kỹ thuật viên có thể làm việc tại các công ty tư vấn kỹ thuật hoặc nhà thầu cơ điện. Ngành khách sạn, trung tâm thương mại và bệnh viện luôn cần nhân lực kỹ thuật lạnh. Tự khởi nghiệp kinh doanh dịch vụ sửa chữa máy lạnh cũng là lựa chọn khả thi. Nhu cầu nhân lực tăng cao do sự phát triển đô thị và công nghiệp. Kỹ thuật viên có chứng chỉ nghề được ưu tiên tuyển dụng. Giáo trình Lạnh cơ bản là bước đệm vững chắc để phát triển sự nghiệp lâu dài.

Trích đoạn nội dung tài liệu

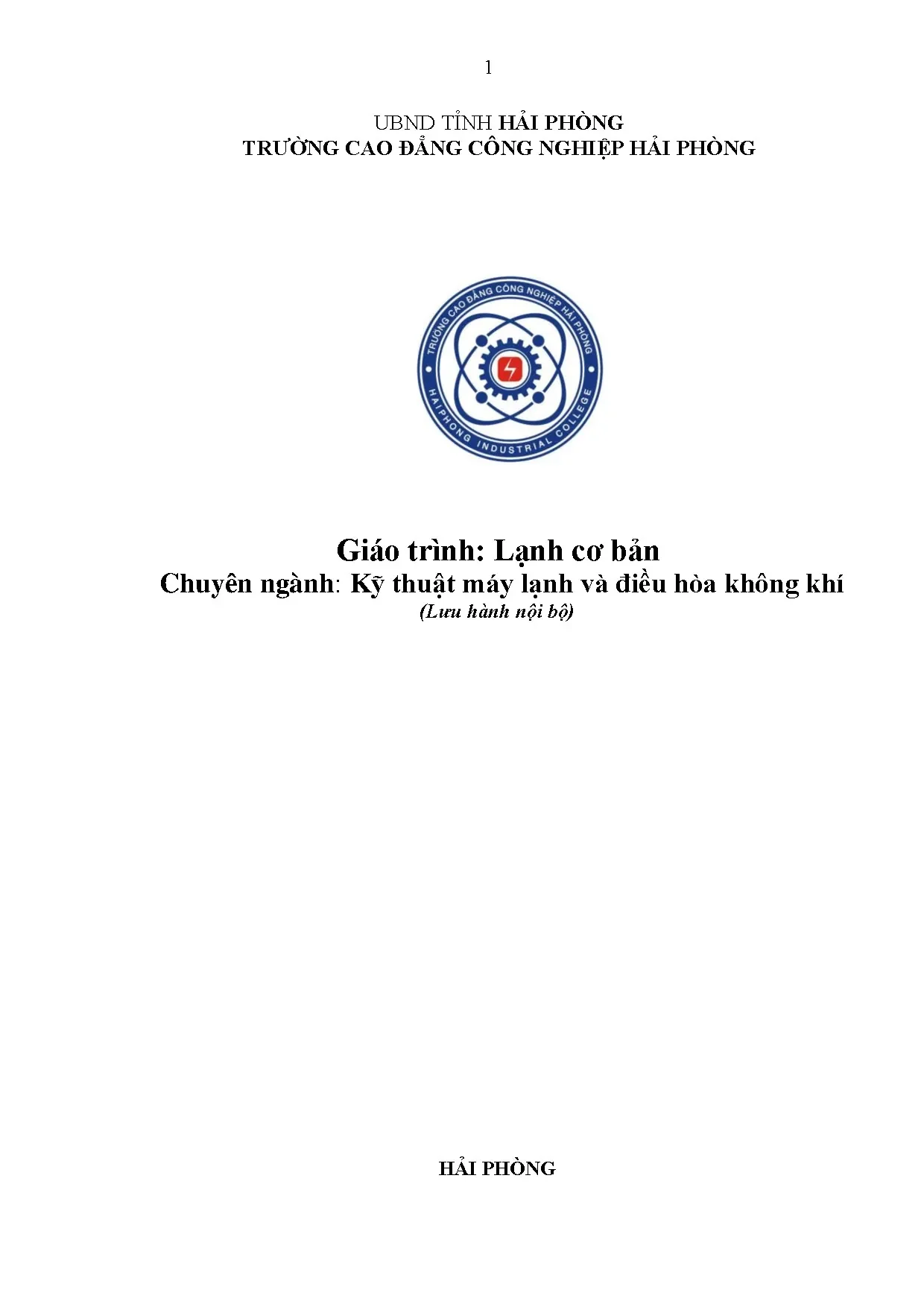

1 UBND TỈNH HẢI PHÒNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÒNG Giáo trình: Lạnh cơ bản Chuyên ngành: Kỹ thuật máy lạnh và điều hòa không khí (Lưu hành nội bộ) HẢI PHÒNG 2 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo hoặc tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Cùng với công cuộc đổi mới công nghiệp hóa và hiện đại hóa đất nước, kỹ thuật lạnh đang phát triển mạnh mẽ ở Việt Nam. Tủ lạnh, máy lạnh thương nghiệp, công nghiệp, điều hòa nhiệt độ đã trở nên quen thuộc trong đời sống và sản xuất. Các hệ thống máy lạnh và điều hòa không khí phục vụ trong đời sống và sản xuất như: chế biến, bảo quản thực phẩm, bia, rượu, in ấn, điện tử, thông tin, y tế, thể dục thể thao, du lịch. đang phát huy tác dụng thúc đẩy mạnh mẽ nền kinh tế, đời sống đi lên. Cùng với sự phát triển kỹ thuật lạnh, việc đào tạo phát triển đội ngũ kỹ thuật viên lành nghề được Đảng, Nhà nước, Nhà trường và mỗi công dân quan tâm sâu sắc để có thể làm chủ được máy móc, trang thiết bị của nghề. Giáo trình “Lạnh cơ bản’’ được biên soạn dùng cho chương trình dạy nghề KỸ THUẬT MÁY LẠNH VÀ ĐIỀU HÒA KHÔNG KHÍ đáp ứng cho hệ Trung cấp. Nội dung của giáo trình cung cấp các kiến thức cơ bản nhất về sử dụng môi chất lạnh, chất tải lạnh, dầu lạnh, vật liệu cách nhiệt, hút ẩm, cung cấp các kiến thức về kết nối, lắp ráp, vận hành mô hình các hệ thống lạnh điển hình; Cung cấp các kiến thức về thử nghiệm các thiết bị và mô hình các hệ thống lạnh như máy nén, hệ thống máy lạnh, hệ thống điều hòa không khí một, nhiều dàn bay hơi, bơm nhiệt. Hình thành và rèn luyện các kỹ năng gia công đường ống dùng trong kỹ thuật máy lạnh và điều hòa không khí, nhận biết, kiểm tra, đánh giá tình trạng các thiết bị, phụ kiện của hệ thống lạnh, lắp đặt, kết nối, vận hành các thiết bị và mô hình các hệ thống máy lạnh và điều hòa không khí có một, nhiều dàn bay hơi, bơm nhiệt. Kỹ năng thử nghiệm máy nén, kết nối, lắp ráp, thử nghiệm mô hình các hệ thống máy lạnh, hệ thống điều hòa không khí một, nhiều dàn bay hơi, bơm nhiệt. Giáo trình dùng để giảng dạy trong các Trường Cao đẳng nghề cũng có thể dùng làm tài liệu tham khảo cho các trường có cùng hệ đào tạo vì đề cương của giáo trình bám sát chương trình khung quốc gia của nghề. 3 Chắc chắn giáo trình không tránh khỏi thiếu sót. Chúng tôi mong nhận được ý kiến đóng góp để giáo trình được chỉnh sửa và ngày càng hoàn thiện hơn. Xin trân trọng cám ơn! 4 MỤC LỤC ĐỀ MỤC TRANG 1. Lời giới thiệu 2 2. Chương trình mô đun Lạnh cơ bản 5 4. Bài 1: Tổng quan về các loại máy lạnh thông dụng 7 5. Bài 2: Các loại máy nén lạnh 33 6. Bài 3: Các chi tiết của máy nén pitton trượt 85 7. Bài 4: Thiết bị ngưng tụ 129 8. Bài 5: Thiết bị bay hơi 159 9. Bài 6: Thiết bị tiết lưu 179 10. Bài 7: Thiết bị phụ trong hệ thống lạnh 192 11. Bài 8: Dụng cụ trong hệ thống lạnh 262 12. Bài 9: Đường ống, vật liệu cách nhiệt, hút ẩm 274 13. Bài 10: Các thiết bị tự động hóa hệ thống lạnh 287 14. Bài 11: Kỹ thuật gia công đường ống 330 15. Bài 12: Kết nối mô hình hệ thống máy lạnh 359 16. Bài 13: Kết nối mô hình máy lạnh với 1 dàn bay hơi có quạt gió 378 17. Bài 14: Kết nối mô hình máy lạnh với 2 dàn bay hơi 2 tiết lưu 384 18. Bài 15: Kết nối mô hình hệ thống điều hòa không khí 391 19. Bài 16: Kết nối mô hình điều hòa không khí với 2 dàn bay hơi 2 404 tiết lưu 20. Bài 17: Kiểm tra kết thúc mô đun 411 21. Các thuật ngữ chuyên môn 412 22. Các tài liệu tham khảo 413 5 TÊN MÔ ĐUN: LẠNH CƠ BẢN Mã mô đun: MĐ 14 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: Mô đun lạnh cơ bản là mô đun cơ bản của nghề dành cho sinh viên cao đẳng nghề sau khi đã học xong các môn kỹ thuật cơ sở, đo lường điện lạnh, các mô đun về điện và mô đun nguội, hàn; Trên nền của môn học cơ sở kỹ thuật lạnh và điều hoà không khí, các mô đun hỗ trợ khác Mô đun lạnh cơ bản bổ sung và cung cấp cho sinh viên các kiến thức, kỹ năng cơ bản nhất của nghề trước khi đi vào học các mô đun chuyên sâu của nghề như: Điều hòa không khí, máy lạnh. Mục tiêu của mô đun: Trình bày được các kiến thức cơ bản nhất về sử dụng môi chất lạnh, chất tải lạnh, dầu lạnh, vật liệu cách nhiệt, hút ẩm, cung cấp các kiến thức về kết nối, lắp ráp, vận hành mô hình các hệ thống lạnh điển hình. Trình bày được các kiến thức về thử nghiệm các thiết bị và mô hình các hệ thống lạnh như máy nén, hệ thống máy lạnh, hệ thống điều hòa không khí một, nhiều dàn bay hơi, bơm nhiệt. Gia công được đường ống dùng trong kỹ thuật lạnh, nhận biết, kiểm tra, đánh giá tình trạng các thiết bị, phụ kiện của hệ thống lạnh, lắp đặt, kết nối, vận hành các thiết bị và mô hình các hệ thống lạnh điển hình. Rèn luyện các kỹ năng gia công đường ống dùng trong kỹ thuật lạnh, nhận biết, kiểm tra, đánh giá tình trạng các thiết bị, phụ kiện của hệ thống lạnh, lắp đặt, kết nối, vận hành các thiết bị và mô hình các hệ thống máy lạnh và điều hòa không khí có nhiều dàn bay hơi, bơm nhiệt. Kỹ năng thử nghiệm máy nén, kết nối, lắp ráp, thử nghiệm mô hình các hệ thống máy lạnh, hệ thống điều hòa không khí một, nhiều dàn bay hơi, bơm nhiệt. Cẩn thận, chính xác, an toàn Yêu nghề, ham học hỏi. Nội dung của mô đun: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra* 1 Tổng quan về các loại máy lạnh 6 2 4 thông dụng 2 Các loại máy nén lạnh 36 3 28 5 3 Các chi tiết của máy nén pitton trượt 24 18 6 4 Thiết bị ngưng tụ 6 2 4 5 Thiết bị bay hơi 6 2 4 6 6 Thiết bị tiết lưu 6 2 4 7 Thiết bị phụ trong hệ thống lạnh 6 2 4 8 Dụng cụ trong hệ thống lạnh 6 2 4 9 Đường ống, vật liệu cách nhiệt, hút 6 2 4 ẩm 10 Các thiết bị tự động hóa hệ thống 30 20 7 3 lạnh 11 Kỹ thuật gia công đường ống 48 6 39 3 12 Kết nối mô hình hệ thống máy lạnh 24 2 22 2 13 Kết nối mô hình máy lạnh với 1 dàn 12 3 9 bay hơi có quạt gió 14 Kết nối mô hình máy lạnh với 2 dàn 24 9 12 3 bay hơi 2 tiết lưu 15 Kết nối mô hình hệ thống điều hòa 24 2 21 1 không khí 16 Kết nối mô hình điều hòa không khí 30 12 12 6 với 2 dàn bay hơi 2 tiết lưu 17 Kiểm tra kết thúc mô đun 6 6 Cộng 300 90 181 29 7 BÀI 1: TỔNG QUAN VỀ CÁC LOẠI MÁY LẠNH THÔNG DỤNG Mã bài: MĐ25 - 01 Giới thiệu: Ở bài này giới thiệu khái quát cho chúng ta về các loại máy lạnh được sử dụng trong thực tiễn sản xuất cũng như đời sống để có được bức tranh chung về các loại máy lạnh này trong nghề Kỹ thuật máy lạnh và điều hòa không khí; đồng thời xác định được sự ứng dụng thực tiễn của máy lạnh nén hơi là máy lạnh chủ yếu nghiên cứu vì tính đa dạng và tiện ích của nó. Mục tiêu: Trình bày được các kiến thức cơ bản về các loại máy lạnh thông dụng có ý nghĩa thực tế và được ứng dụng rộng rãi trong sản xuất và đời sống. Nhận dạng được các loại máy lạnh, các thiết bị chính của máy lạnh nén hơi ở các hệ thống lạnh trong thực tế; Rèn luyện kỹ năng quan sát, ham học, ham hiểu biết, tư duy logic, kỷ luật học tập. Nội dung chính: 1. MÁY LẠNH NÉN HƠI: Mục tiêu: - Trình bày được nguyên lý làm việc cơ bản của máy lạnh nén hơi được sử dụng trong sản xuất và đời sống; - Phân tích được sự khác nhau về nguyên lý làm việc giữa các loại máy lạnh được sử dụng trong sản xuất và đời sống; - Vẽ được sơ đồ nguyên lý của máy lạnh nén hơi được sử dụng trong sản xuất và đời sống; - Phân biệt được các bộ phận trong máy lạnh nén hơi; - Cẩn thận, chính xác, an toàn - Yêu nghề, ham học hỏi. * Kiến thức cần thiết để thực hiện công việc: 1. Định nghĩa, sơ đồ nguyên lý: 1. Định nghĩa: Máy lạnh nén hơi là loại máy lạnh có máy nén cơ để hút hơi môi chất có áp suất thấp và nhiệt độ thấp ở thiết bị bay hơi và nén lên áp suất cao và nhiệt độ cao đẩy vào thiết bị ngưng tụ. Môi chất lạnh trong máy lạnh nén hơi có biến đổi pha (bay hơi ở thiết bị bay hơi và ngưng tụ ở thiết bị ngưng tụ) trong chu trình máy lạnh.1 giới thiệu sơ đồ nguyên lý của máy lạnh nén hơi. 8 QK 3 2 1 NT PK , tK Phía cao áp MN TL P0 , t0 Phía hạ áp L BH 1 4 Q0 Hình 1. Sơ đồ nguyên lý máy lạnh nén hơi MN: Máy nén; NT: Thiết bị ngưng tụ và thải lượng nhiệt QK; TL: Van tiết lưu; BH: Thiết bị bay hơi và thu lượng lạnh Q0; Bốn bộ phận này nối với nhau bằng đường ống theo thứ tự trên hình 1. Nguyên lý làm việc và ứng dụng: Trong thiết bị bay hơi, môi chất lạnh lỏng sôi ở áp suất thấp (P 0) và nhiệt độ thấp (t0) do thu nhiệt của môi trường cần làm lạnh, sau đó được máy nén hút về và nén lên áp suất cao (PK), nhiệt độ cao (tK), đó là quá trình nén đoạn nhiệt 1 – 2. Hơi môi chất có áp suất cao và nhiệt độ cao được máy nén đẩy vào thiết bị ngưng tụ. Tại đây hơi môi chất thải nhiệt (QK) cho môi trường làm mát và ngưng tụ lại, đó là quá trình ngưng tụ 2 – 3 môi chất biến đổi pha.
