THÔNG TIN TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT: GIÁO TRÌNH MÔ ĐUN KỸ THUẬT AN TOÀN ĐIỆN

Tổng quan về giáo trình

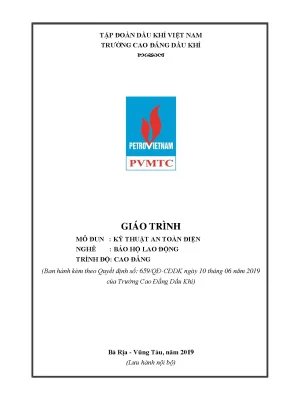

Giáo trình mô đun Kỹ thuật an toàn điện (Mã mô đun: ATMT19MĐ14) được ban hành kèm theo Quyết định số 659/QĐ-CĐDK ngày 10 tháng 06 năm 2019 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Tài liệu do tập thể tác giả thuộc Trung tâm Đào tạo An toàn môi trường biên soạn, với sự tham gia của kỹ sư Nguyễn Đình Chung (Chủ biên) và kỹ sư Phạm Lê Ngọc Tú.

Về vị trí trong chương trình đào tạo, đây là mô đun chuyên môn ngành, nghề bắt buộc thuộc chương trình đào tạo nghề Bảo hộ lao động ở trình độ Cao đẳng. Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức chung (Giáo dục chính trị, Pháp luật, Tin học, Tiếng Anh). Tổng thời lượng của mô đun là 90 giờ (tương đương 4 tín chỉ), trong đó bao gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình hướng tới ba chuẩn đầu ra chính:

  • Kiến thức (A1): Trình bày có hệ thống các văn bản pháp luật về an toàn điện; các khái niệm cơ bản về trường dòng điện trong đất; các biện pháp kỹ thuật an toàn của lưới điện hạ áp và cao áp; cơ chế vận hành của các phương tiện bảo vệ và trang thiết bị an toàn điện.
  • Kỹ năng (B1): Thực hiện đúng quy trình kỹ thuật nối đất bảo vệ, nối dây trung tính và quy trình sơ cấp cứu người bị điện giật tại hiện trường.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ nghiêm ngặt các quy định, nội quy an toàn điện tại nơi làm việc và hình thành tác phong công nghiệp.

Cấu trúc giáo trình gồm 5 bài học được tiếp cận tuần tự theo logic: từ cơ sở pháp lý, tác động sinh lý học của dòng điện, lý thuyết trường điện tích trong đất, đến các biện pháp kỹ thuật phòng ngừa và kỹ năng ứng cứu khẩn cấp. Điểm đặc sắc của tài liệu là việc kết hợp chặt chẽ giữa hệ thống tiêu chuẩn kỹ thuật quốc gia (TCVN), hệ thống 37 thuật ngữ chuyên ngành chuẩn hóa song ngữ Anh - Việt và các thông số kỹ thuật ứng dụng trong vận hành thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 5 bài học chính:

  1. Bài 1: Những hiểu biết cơ bản về an toàn điện (15 giờ: 5 LT, 10 TH):

    • Trình bày hệ thống văn bản quy phạm pháp luật: Bộ luật Lao động 10/2012/QH13, Luật An toàn vệ sinh lao động 84/2015/QH13, các Nghị định (Nghị định 45/2013/NĐ-CP, 44/2016/NĐ-CP, 44/2017/NĐ-CP...) và Thông tư chuyên ngành (Thông tư 31/2014/TT-BCT, 13/2016/TT-BLĐTBXH, 53/2016/TT-BLĐTBXH...).
    • Khái quát về mạng lưới điện theo Luật Điện lực 2004; phân loại tai nạn điện thành 3 hình thức chính và các nguyên nhân chủ quan, khách quan.
    • Phân tích tác hại sinh học của dòng điện: tác dụng nhiệt (bỏng điện, vết điện, kim loại hóa da), tác dụng cơ (co rút cơ, rung tim, ngừng thở), tác dụng thần kinh (sốc điện).
    • Đánh giá các yếu tố ảnh hưởng khi bị điện giật: trị số dòng điện $I_{ng} = U/R_{ng}$, thời gian tác dụng, đường đi của dòng điện qua tim (đường đầu - tay: 7,0% dòng qua tim, 92% tỷ lệ bất tỉnh; đường chân - chân: 0,4% dòng qua tim, 15% tỷ lệ bất tỉnh), tần số dòng điện (nguy hiểm nhất ở dải 50 - 60 Hz), điện trở cơ thể người và môi trường tiếp xúc.

  2. Bài 2: Các khái niệm cơ bản (15 giờ: 5 LT, 9 TH, 1 KT):

    • Cơ chế dòng điện tản trong đất qua cực nối đất bán cầu: mật độ dòng điện vi phân $j = \frac{I}{2\pi x^2}$, cường độ điện trường $E = j \cdot \rho$, điện áp rơi $dU = E \cdot dx$. Phân bố điện áp dạng hyperbol với quy luật tổn hao: 68% trên 1m đầu, 24% trong khoảng 1 - 10m, 8% trong khoảng 10 - 20m, ngoài 20m điện thế coi như bằng 0.
    • Phân tích bản chất và công thức xác định điện áp tiếp xúc ($U_T = \alpha \cdot U_đ$, với $\alpha$ là hệ số tiếp xúc) và điện áp bước ($U_b$ với khoảng cách bước chân $a = 0,8\text{ m}$).
    • Hệ thống tiêu chuẩn an toàn kỹ thuật (TCVN 2295-78, TCVN 3144-79, TCVN 4086-85, TCVN 5556-1991...).
    • Bảng chuẩn hóa 37 thuật ngữ chuyên ngành kỹ thuật an toàn điện song ngữ Việt - Anh.

  3. Bài 3: Các biện pháp kỹ thuật an toàn điện (30 giờ: 8 LT, 21 TH, 1 KT):

    • Các giải pháp bảo vệ an toàn: bảo vệ chống chạm điện trực tiếp và gián tiếp; thiết bị bảo vệ tự động; giải pháp sử dụng nguồn điện áp thấp cách ly (ví dụ: rơ-le phao điện an toàn SRF-111M Plus sử dụng điện áp 9V DC cách ly nguồn 220V).
    • Kỹ thuật nối đất bảo vệ: phân loại mạng nối đất tập trung, mạng nối đất mạch vòng, cấu tạo hệ thống cọc nối đất.
    • Kỹ thuật nối dây trung tính (nối không bảo vệ) trong lưới điện 3 pha 4 dây có trung tính nối đất trực tiếp.
    • Quy định khoảng cách và hành lang bảo vệ an toàn đường dây điện cao áp trên không.

  4. Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (15 giờ: 5 LT, 9 TH, 1 KT):

    • Phân loại và nguyên tắc sử dụng trang bị phương tiện bảo vệ cá nhân (PPE): kìm cách điện, tuốc nơ vít cách điện, sào cách điện, ủng, găng tay cách điện, thảm cao su, giá cách điện.
    • Thiết bị và dụng cụ đo lường điện chuyên dụng: Ampe kìm, Vôn kế, Mêgôm mét (đo điện trở cách điện), thiết bị đo điện trở tiếp đất.
    • Cơ cấu đóng cắt bảo vệ tự động: cầu chì, cầu dao, aptomat, rơ-le chống rò.
    • Nguyên tắc tổ chức và vận hành quản trị an toàn điện trong doanh nghiệp.

  5. Bài 5: Sơ cứu người bị điện giật (15 giờ: 5 LT, 9 TH, 1 KT):

    • Kỹ thuật tách nạn nhân ra khỏi nguồn điện cao áp và hạ áp đảm bảo an toàn cho người cứu nạn.
    • Trình tự cấp cứu nạn nhân tại chỗ theo tình trạng lâm sàng (còn tỉnh, bất tỉnh còn thở, bất tỉnh ngừng thở/ngừng tim).
    • Kỹ thuật hồi sức tim phổi (CPR): thao tác hà hơi thổi ngạt (phương pháp miệng - miệng, miệng - mũi) kết hợp xoa bóp tim ngoài lồng ngực.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống kiến thức nền tảng dựa trên:

  • Cơ sở vật lý và điện sinh vật học: Mối quan hệ giữa dòng điện, điện áp và điện trở thân người ($I_{ng} = U/R_{ng}$); các phản xạ sinh lý của cơ thể khi chịu tác động của dòng điện xoay chiều và một chiều ở các dải tần số khác nhau (DC-10kHz, 100kHz-100MHz, 100MHz-100GHz).
  • Lý thuyết trường điện từ và trường tản dòng điện: Quy luật phân bố điện thế trong môi trường đất đồng nhất, mô hình toán học giải tích xác định sụt áp hyperbol xung quanh điểm ngắn mạch chạm đất hoặc cọc tiếp địa.
  • Khung pháp lý và tiêu chuẩn kỹ thuật: Hệ thống các quy chuẩn kỹ thuật an toàn quốc gia (TCVN, TCXD) quy định về giới hạn điện áp an toàn (42V điều kiện bình thường, 36V môi trường nguy hiểm, 12V môi trường đặc biệt nguy hiểm), tiêu chuẩn khoảng cách ly chống sét và an toàn hành lang lưới điện.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Đo đạc và kiểm tra thông số an toàn lưới điện bằng thiết bị đo chuyên dụng (đo điện trở cách điện của máy điện bằng Mêgôm mét, đo điện trở tản của hệ thống nối đất); thi công, đấu nối mạng nối đất bảo vệ và mạng dây trung tính bảo vệ đúng sơ đồ nguyên lý.
  • Kỹ năng phân tích rủi ro: Phân tích nguyên nhân tai nạn điện; xác định phạm vi nguy hiểm của điện áp bước và điện áp tiếp xúc trong các sự cố chạm vỏ, đứt dây chạm đất (giới hạn vùng nguy hiểm 4 - 5m đối với thiết bị trong nhà, 8 - 10m đối với ngoài trời).
  • Kỹ năng thực hành sơ cấp cứu: Thao tác độc lập hoặc phối hợp nhóm trong việc cắt nguồn điện an toàn, giải thoát nạn nhân và thực hiện hô hấp nhân tạo, ép tim ngoài lồng ngực theo đúng tần số và kỹ thuật y tế ban đầu.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích cực, chuyển từ truyền thụ một chiều sang hướng dẫn người học tự giải quyết vấn đề và rèn luyện kỹ năng nghề nghiệp:

  • Đối với người dạy: Sử dụng kết hợp phương pháp diễn giảng ngắn gọn, phương pháp vấn đáp định hướng và dạy học dựa trên vấn đề (problem-based learning). Người dạy tổ chức chia nhóm nhỏ, giao chủ đề thảo luận, bài tập tình huống kỹ thuật và đánh giá người học dựa trên bảng tiêu chí thực hiện công việc (rubrics).
  • Đối với người học: Thực hiện nhiệm vụ tự học có hướng dẫn; nghiên cứu tài liệu trước khi lên lớp; tham gia nhóm học tập từ 8 - 10 thành viên để thảo luận các tình huống thực tế, phân công trách nhiệm và lập báo cáo nhóm. Quy định bắt buộc: người học phải tham dự tối thiểu 70% thời lượng lý thuyết (vắng quá 30% phải học lại toàn bộ mô đun).
  • Điều kiện cơ sở vật chất phục vụ mô đun:
    • Phòng học lý thuyết trang bị máy chiếu, bảng flipchart, sơ đồ lắp đặt điện.
    • Xưởng thực hành và phòng trang bị điện/trạm điện với đầy đủ trang thiết bị: bộ dụng cụ cách điện (sào, ủng, găng tay, thảm cao su, kìm, tuốc nơ vít cách điện), dụng cụ đo lường (Ampe kìm, Vôn kế, Mêgôm mét, máy đo điện trở đất), khí cụ đóng cắt bảo vệ (cầu chì, cầu dao, aptomat) và mô hình sơ cấp cứu nạn nhân.
  • Phương pháp kiểm tra và đánh giá: Áp dụng theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội về đào tạo theo hình thức tích lũy tín chỉ:
    • Điểm đánh giá thường xuyên và định kỳ (trọng số 40%): Gồm 1 cột kiểm tra thường xuyên (hỏi miệng/thuyết trình sau 27 giờ học) và 2 cột kiểm tra định kỳ (tự luận/trắc nghiệm/báo cáo sau 36 giờ học).
    • Điểm thi kết thúc mô đun (trọng số 60%): Hình thức thi viết kết hợp tự luận và trắc nghiệm sau khi hoàn thành thời lượng môn học.
    • Thang điểm đánh giá là thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang thang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các văn bản quản lý nhà nước và tiến bộ kỹ thuật trong an toàn công nghiệp tính đến thời điểm ban hành (năm 2019):

  • Cập nhật hệ thống thể chế pháp lý: Giáo trình tích hợp Luật An toàn, vệ sinh lao động năm 2015 cùng hệ thống 8 Nghị định (từ Nghị định 45/2013/NĐ-CP đến Nghị định 83/2017/NĐ-CP) và 24 Thông tư chuyên ngành do Bộ Lao động - Thương binh và Xã hội, Bộ Công Thương, Bộ Xây dựng và Bộ Y tế ban hành giai đoạn 2013 - 2017. Đặc biệt, tài liệu dẫn chiếu 30 quy trình kiểm định kỹ thuật an toàn đối với thiết bị có yêu cầu nghiêm ngặt theo Thông tư 54/2016/TT-BLĐTBXH.
  • Chuẩn hóa hệ thống thuật ngữ kỹ thuật: Cung cấp danh mục 37 thuật ngữ chuyên ngành kỹ thuật an toàn điện được định nghĩa rõ ràng và đối chiếu trực tiếp với thuật ngữ tiếng Anh tương ứng (The contact voltage, The step voltage, The protective earthing, The potential equalization...), được lập thành hai bảng tra cứu: bảng phân loại theo nhóm kỹ thuật và bảng tra cứu theo thứ tự chữ cái A-Z.
  • Dữ liệu thực tiễn và giải pháp công nghệ mới: Giáo trình trích dẫn dữ liệu thống kê nguyên nhân tai nạn điện từ Cục Kỹ thuật an toàn và môi trường công nghiệp (Bộ Công Thương) để làm rõ bối cảnh nguy cơ (70% tai nạn do sử dụng điện sinh hoạt, 15% do sự cố trong sản xuất). Đồng thời, tài liệu cập nhật các giải pháp kỹ thuật tự động hóa an toàn như hệ thống rơ-le phao điện điều khiển gián tiếp bằng điện áp thấp 9V DC cách ly hoàn toàn với nguồn động lực 220V.
  • Tính chuẩn mực về tài liệu trích dẫn: Nguồn dữ liệu lý thuyết và tiêu chuẩn được tổng hợp từ các tài liệu học thuật chính thống: giáo trình của tác giả Đinh Hạnh Thưng (NXB Giáo dục), tài liệu dự án nâng cao năng lực huấn luyện ATVSLĐ (NXB Lao động - Xã hội) và hệ thống Tiêu chuẩn Quốc gia (TCVN).

Đối tượng sử dụng giáo trình

Giáo trình Kỹ thuật an toàn điện được thiết kế cho các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và hoạt động sản xuất:

  • Sinh viên chuyên ngành: Sinh viên trình độ Cao đẳng nghề Bảo hộ lao động (thuộc Khoa An toàn Môi trường, Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo ngành kỹ thuật an toàn, môi trường lao động).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương bao gồm Pháp luật cơ bản, Tin học, Tiếng Anh và các học phần cơ sở chuyên môn về kỹ thuật điện cơ bản hoặc an toàn lao động đại cương.
  • Giảng viên và cán bộ đào tạo: Giảng viên sử dụng giáo trình làm tài liệu giảng dạy chính thức để xây dựng đề cương chi tiết, giáo án lý thuyết, bài tập thực hành xưởng, phiếu học tập và ngân hàng câu hỏi đánh giá kết quả học tập của sinh viên.
  • Cán bộ kỹ thuật và an toàn tại doanh nghiệp (HSE): Cán bộ giám sát an toàn lao động, kỹ sư bảo hộ lao động, kỹ thuật viên quản lý và vận hành hệ thống điện tại các cơ sở sản xuất công nghiệp, nhà máy lọc hóa dầu, công trình xây dựng sử dụng làm tài liệu tham khảo trong việc lập quy trình làm việc an toàn, đánh giá rủi ro và huấn luyện an toàn định kỳ cho người lao động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn chính thức cho sinh viên bậc Cao đẳng nghề Bảo hộ lao động và làm tài liệu tham khảo kỹ thuật cho cán bộ chuyên trách an toàn - vệ sinh lao động (HSE), kỹ thuật viên vận hành lưới điện tại các doanh nghiệp sản xuất công nghiệp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức cơ bản về vật lý đại cương (phần điện học: định luật Ohm, công suất, mạch điện xoay chiều), kiến thức pháp luật đại cương và hoàn thành các môn học chung theo chương trình đào tạo cao đẳng trước khi vào học mô đun chuyên ngành này.

3. Điểm khác biệt của giáo trình này so với các giáo trình kỹ thuật điện thông thường là gì?

Khác với các giáo trình tập trung vào tính toán thiết kế máy điện hoặc truyền tải điện năng, tài liệu này tập trung chuyên sâu vào các khía cạnh: sinh lý học tổn thương do điện, mô hình toán học giải tích trường tản dòng điện trong đất ($U_T, U_b$), các giải pháp kỹ thuật bảo vệ trực tiếp/gián tiếp (nối đất, nối không), hệ thống văn bản pháp quy ATVSLĐ và kỹ năng sơ cấp cứu nạn nhân ngừng tim, ngừng thở.

4. Làm sao để tự học và nghiên cứu mô đun này đạt hiệu quả?

Người học cần đọc trước nội dung bài học trong giáo trình; phân tích kỹ các bảng dữ liệu tác hại dòng điện và sơ đồ mạch nối đất; tham gia đầy đủ các buổi thảo luận nhóm từ 8 - 10 người; chủ động thực hành đo kiểm thông số điện trở cách điện, điện trở tiếp địa trên thiết bị đo tại xưởng và tuân thủ yêu cầu tham gia tối thiểu 70% thời lượng lý thuyết.

5. Có tài liệu bổ trợ và căn cứ tiêu chuẩn nào kèm theo?

Giáo trình đi kèm danh mục hệ sinh thái văn bản pháp quy gồm các Luật, Nghị định, Thông tư kiểm định an toàn; hệ thống Tiêu chuẩn Quốc gia về an toàn điện (như TCVN 5556-1991, TCVN 4086-85, TCVN 4114-85); bảng tra cứu 37 thuật ngữ tiếng Anh chuyên ngành và các tài liệu tham khảo chính thống từ NXB Giáo dục và NXB Lao động - Xã hội.

Kết luận

Giáo trình mô đun Kỹ thuật an toàn điện (Mã mô đun: ATMT19MĐ14) của Trường Cao đẳng Dầu khí là tài liệu đào tạo chuyên môn cung cấp nền tảng toàn diện về quản lý, kỹ thuật phòng ngừa sự cố và ứng phó tai nạn điện trong công nghiệp. Tài liệu tích hợp chặt chẽ giữa hệ thống lý thuyết giải tích điện học, quy chuẩn pháp luật hiện hành và quy trình thực hành hiện trường.

Lộ trình học tập khuyến nghị cho người học được thiết lập theo trình tự logic qua 5 giai đoạn:

  1. Nắm vững khung pháp luật và tác động sinh học của dòng điện (Bài 1).
  2. Hiểu rõ bản chất vật lý của dòng điện trong đất và điện áp bước/tiếp xúc (Bài 2).
  3. Thành thạo kỹ thuật tính toán, thi công nối đất và nối trung tính bảo vệ (Bài 3).
  4. Sử dụng đúng trang bị bảo vệ cá nhân, dụng cụ đo lường và thiết bị đóng cắt tự động (Bài 4).
  5. Làm chủ kỹ năng sơ cứu nạn nhân và quy trình hồi sức tim phổi CPR (Bài 5).

Người học và cán bộ kỹ thuật có thể mở rộng kiến thức bằng cách tra cứu hệ thống Tiêu chuẩn Việt Nam (TCVN), các quy chuẩn kỹ thuật an toàn điện của Bộ Công Thương và các tài liệu hướng dẫn an toàn - vệ sinh lao động được trích dẫn trong danh mục tham khảo của giáo trình.
