Tổng quan về giáo trình

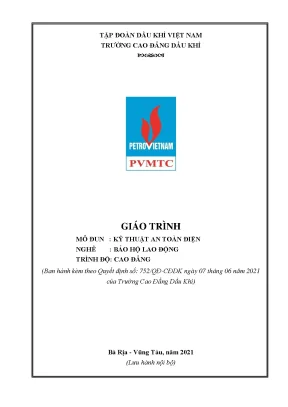

Giáo trình Kỹ thuật an toàn điện (Mã mô đun: SAEN52109) là học phần chuyên môn thuộc chương trình đào tạo nghề Bảo hộ lao động ở trình độ Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 752/QĐ-CĐDK ngày 07 tháng 06 năm 2021 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) và do Khoa An toàn Môi trường chịu trách nhiệm quản lý chuyên môn. Trong khung đào tạo tổng thể 72 tín chỉ (1.680 giờ), mô đun có thời lượng 2 tín chỉ, tương ứng với 45 giờ học tập (bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận và 2 giờ kiểm tra). Mô đun này được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần giáo dục chung và các môn học cơ sở như Pháp luật bảo hộ lao động, Tâm lý học lao động và Ecgonomic.

+-----------------------------------------------------------------------------------+
|               CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ BẢO HỘ LAO ĐỘNG (CAO ĐẲNG)                |
+-----------------------------------------------------------------------------------+
|  [Học phần chung & Cơ sở]  -->  [Mô đun: Kỹ thuật an toàn điện]  -->  [Thực tập & Tốt nghiệp] |
|  - Pháp luật BHLĐ              - Mã mô đun: SAEN52109                 - Thực tập sản xuất     |
|  - Tâm lý học lao động         - Thời lượng: 45 giờ (14 LT, 29 TH)    - Khóa luận tốt nghiệp  |
|  - Ecgonomic                   - Ban hành: QĐ 752/QĐ-CĐDK                                     |
+-----------------------------------------------------------------------------------+

Về mục tiêu học tập, giáo trình hướng đến ba nhóm chuẩn đầu ra:

  • Kiến thức (A1): Trình bày hệ thống văn bản pháp luật, cơ chế tác động sinh học của dòng điện, nguyên lý tản dòng trong đất, các giải pháp kỹ thuật nối đất, nối dây trung tính, cấu tạo phương tiện bảo vệ và quy trình vận hành an toàn lưới điện hạ áp lẫn cao áp.
  • Kỹ năng (B1): Đo đạc các thông số an toàn điện, lựa chọn/kiểm tra phương tiện bảo vệ cá nhân và thực hiện chính xác quy trình tách nạn nhân, sơ cấp cứu người bị điện giật.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy chuẩn kỹ thuật an toàn điện và duy trì kỷ luật an toàn lao động tại hiện trường sản xuất.

Cấu trúc giáo trình gồm 5 bài học tích hợp chặt chẽ giữa cơ sở lý thuyết và huấn luyện kỹ năng thao tác. Điểm đặc thù của tài liệu là nội dung được xây dựng bám sát các tiêu chuẩn kỹ thuật an toàn công nghiệp và yêu cầu vận hành thực tế trong ngành năng lượng - dầu khí, do nhóm tác giả gồm ThS. Nguyễn Văn Buôn (Chủ biên) và ThS. Nguyễn Đình Chung trực tiếp biên soạn.

Nội dung kiến thức cốt lõi

+------------------------------------------------------------------------------------+
|                         CẤU TRÚC 5 BÀI HỌC CỐT LÕI (45 GIỜ)                        |
+------------------------------------------------------------------------------------+
| Bài 1 (5h: 4LT/1TH)  | Tổng quan pháp lý, tai nạn điện & tác hại sinh lý           |
| Bài 2 (4h: 4LT/0TH)  | Dòng điện trong đất, điện áp tiếp xúc, điện áp bước, TCVN   |
| Bài 3 (20h: 2LT/18TH)| Kỹ thuật nối đất bảo vệ, nối dây trung tính, rơ le an toàn |
| Bài 4 (10h: 2LT/7TH) | Phương tiện bảo vệ, dụng cụ cách điện & vận hành an toàn    |
| Bài 5 (6h: 2LT/3TH)  | Kỹ thuật tách nạn nhân & sơ cấp cứu hô hấp nhân tạo         |
+------------------------------------------------------------------------------------+

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 5 bài học có tính liên kết chặt chẽ:

  • Bài 1: Những hiểu biết cơ bản về an toàn điện (5 giờ: 4 LT, 1 TH): Hệ thống hóa hệ thống pháp luật an toàn vệ sinh lao động (Luật Điện lực 2004, Bộ luật Lao động 10/2012/QH13, Luật An toàn, vệ sinh lao động 84/2015/QH13 cùng các Nghị định 39/2016/NĐ-CP, 44/2016/NĐ-CP, Thông tư 31/2014/TT-BCT). Phân tích 3 hình thức tai nạn điện (chạm trực tiếp vào vật mang điện, chạm gián tiếp vào vỏ máy rò điện, và điện áp bước do dòng chạm đất). Trình bày cơ chế tác động của dòng điện lên cơ thể (nhiệt, cơ, thần kinh) và các yếu tố ảnh hưởng trực tiếp (cường độ dòng điện $I_{ng} = U / R_{ng}$, thời gian tiếp xúc, đường dẫn dòng điện qua cơ thể, tần số và điện trở người).
  • Bài 2: Các khái niệm cơ bản (4 giờ lý thuyết): Khảo sát hiện tượng vật lý của dòng điện tản trong đất qua điện cực bán cầu và hệ thống cọc nối đất. Định nghĩa giải tích và thực nghiệm cho điện áp tiếp xúc ($U_t = \alpha U_đ$), điện áp bước ($U_b$ ứng với bước chân $a = 0{,}8,\text{m}$), và vùng tản dòng điện ngoài $20,\text{m}$. Giới thiệu hệ thống 37 thuật ngữ chuẩn hóa Anh - Việt theo tiêu chuẩn kỹ thuật (Bảng 2.4 và 2.5) cùng bảng tra cứu tiêu chuẩn TCVN liên quan.
  • Bài 3: Các biện pháp kĩ thuật an toàn điện (20 giờ: 2 LT, 18 TH): Trình bày 15 biện pháp an toàn khi sử dụng điện. Trọng tâm đi sâu vào nguyên lý tính toán, sơ đồ kết nối và quy trình thi công hệ thống nối đất bảo vệ ($R_đ$), hệ thống nối dây trung tính (nối không bảo vệ), biến áp cách ly và các thiết bị chống giật (ví dụ rơ le ngắt điện an toàn hạ áp SRF-111M Plus sử dụng nguồn điều khiển $9,\text{V}$ DC).
  • Bài 4: Phương tiện bảo vệ và dụng cụ cần thiết cho an toàn điện (10 giờ: 2 LT, 7 TH, 1 KT): Phân loại, tiêu chuẩn kiểm định và phương pháp bảo quản các dụng cụ cách điện (kìm, tuốc nơ vít, sào cách điện, găng, ủng cách điện, thảm cao su) và thiết bị đo (mê gôm mét, ampe kìm, máy đo điện trở đất). Quy định về cắt điện bảo vệ tự động, khoảng cách hành lang an toàn lưới điện cao áp và tổ chức công tác an toàn khi làm việc.
  • Bài 5: Sơ cứu người bị điện giật (6 giờ: 2 LT, 3 TH, 1 KT): Hướng dẫn phương pháp tách nạn nhân ra khỏi nguồn điện hạ áp và cao áp an toàn. Kỹ thuật cấp cứu tổng hợp: hồi sức tim phổi (CPR), các phương pháp hô hấp nhân tạo (hà hơi thổi ngạt miệng - miệng, miệng - mũi) và xoa bóp tim ngoài lồng ngực.
+------------------------------------------------------------------------------------+
|                   TIẾN TRÌNH PHÁT TRIỂN NỘI DUNG VÀ NĂNG LỰC                      |
+------------------------------------------------------------------------------------+
|  [Cơ sở pháp lý & Tác động sinh học]   -->   Bài 1                                 |
|  [Mô hình toán - lý dòng tản & Điện áp] -->   Bài 2                                 |
|  [Giải pháp kỹ thuật Nối đất / Nối không]-->   Bài 3                                |
|  [Dụng cụ bảo vệ & Tổ chức vận hành]   -->   Bài 4                                 |
|  [Kỹ năng sơ cấp cứu tai nạn điện]     -->   Bài 5                                 |
+------------------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

  • Lý thuyết trường dòng điện tản trong đất: Thiết lập mô hình phân bố mật độ dòng điện $j$ và điện áp theo định luật Ohm dạng vi phân: $$E = j \cdot \rho$$ $$dU = E \cdot dx$$ Xác định đường cong phân bố điện thế dạng hyperbol quanh điện cực nối đất; chứng minh điện thế của các điểm cách vị trí chạm đất trên $20,\text{m}$ xấp xỉ bằng $0$.

  • Nguyên lý điện thế tiếp xúc và điện thế bước: Cơ sở tính toán điện áp đặt lên người khi chạm vào vỏ thiết bị rò điện ($U_t = U_đ - u_x = \alpha U_đ$) và khi di chuyển trong vùng tản dòng điện với độ dài bước chân chuẩn $a = 0{,}8,\text{m}$: $$U_b = U_x - U_{x+a}$$

  • Hệ thống ngưỡng giá trị an toàn: Quy định các mức giới hạn điện áp cho phép theo môi trường:

    • $\le 42,\text{V}$ trong điều kiện bình thường (theo TCVN);
    • $\le 36,\text{V}$ ở nơi nguy hiểm, phòng ẩm ướt;
    • $\le 12,\text{V}$ ở nơi đặc biệt nguy hiểm (làm việc trong lò hơi, thùng kim loại kín);
    • $\le 70,\text{V}$ khi hàn điện và $12\text{--}24,\text{V}$ khi hàn hồ quang.

    Cùng bảng giá trị tác hại của dòng điện tần số công nghiệp $50\text{--}60,\text{Hz}$: $0{,}5,\text{mA}$ (ngưỡng cảm giác), $20\text{--}25,\text{mA}$ (ngưỡng co giật không tự rời vật dẫn), $50\text{--}80,\text{mA}$ (tê liệt hô hấp) và $90\text{--}100,\text{mA}$ (rung tim gây tử vong).

Kỹ năng phát triển

  • Kỹ năng đo đạc và kiểm tra: Sử dụng thành thạo máy đo điện trở cách điện (mê gôm mét), ampe kìm, vôn kế và máy đo điện trở tiếp đất chuyên dụng.
  • Kỹ năng triển khai biện pháp kỹ thuật: Lắp đặt, đấu nối hệ thống nối đất bảo vệ tập trung và mạch vòng; nối dây trung tính bảo vệ cho phụ tải 1 pha và 3 pha; cài đặt thiết bị bảo vệ đóng cắt tự động (aptomat, cầu chì, rơ le chống giật).
  • Kỹ năng ứng phó khẩn cấp: Vận dụng thành thục các thao tác cách ly nạn nhân khỏi nguồn điện (sử dụng sào cách điện, kìm cắt cán cách điện, vật liệu khô không dẫn điện) và tiến hành sơ cấp cứu hô hấp nhân tạo đúng tần số và kỹ thuật định mức.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình dạy học tích cực, lấy người học làm trung tâm, kết hợp chặt chẽ giữa lý thuyết dẫn nhập và rèn luyện kỹ năng thực hành tại xưởng:

  • Phương pháp giảng dạy: Giảng viên áp dụng thuyết trình ngắn, giảng dạy dựa trên vấn đề (Problem-Based Learning), đặt câu hỏi vấn đáp và phân tích các bài tập tình huống sự cố điện thực tế. Quá trình thực hành được tổ chức tại phòng thực hành trang bị điện và trạm điện với các mô hình thử nghiệm nối đất, đo điện trở đất và đấu nối tủ điện phân phối.
  • Tổ chức học tập và thảo luận nhóm: Sinh viên được chia thành các nhóm nhỏ từ 8 đến 10 người. Mỗi nhóm nhận chủ đề nghiên cứu, phân công thành viên chuẩn bị nội dung trước khi lên lớp, tiến hành thảo luận, ghi chép biên bản và lập báo cáo kỹ thuật.
  • Phương pháp và hình thức đánh giá: Thực hiện theo Quy chế đào tạo Cao đẳng hệ chính quy của Bộ Lao động - Thương binh và Xã hội (Thông tư 09/2017/TT-BLĐTBXH). Cơ cấu điểm số gồm:
    • Điểm đánh giá quá trình (trọng số 40%): Bao gồm 01 cột điểm kiểm tra thường xuyên thực hiện sau 27 giờ học (hỏi miệng/trắc nghiệm/báo cáo) và 02 cột điểm kiểm tra định kỳ thực hiện sau 36 giờ học (tự luận/trắc nghiệm/thực hành).
    • Điểm thi kết thúc mô đun (trọng số 60%): Thực hiện sau khi kết thúc 45 giờ bằng hình thức thi viết (tự luận kết hợp trắc nghiệm) trên thang điểm 10, sau đó quy đổi sang thang điểm chữ và thang điểm 4.
  • Quy định đối với người học: Sinh viên phải tự học, đọc trước tài liệu trước buổi học, hoàn thành đầy đủ phiếu học tập và tham dự tối thiểu 70% tổng thời lượng lý thuyết. Trường hợp vắng quá 30% số tiết lý thuyết, sinh viên không đủ điều kiện dự thi và phải học lại mô đun.
+------------------------------------------------------------------------------------+
|                         CƠ CẤU ĐÁNH GIÁ MÔ ĐUN SAEN52109                           |
+------------------------------------------------------------------------------------+
|        ĐIỂM QUÁ TRÌNH: 40%         |                 ĐIỂM THI KẾT THÚC: 60%         |
|  - KT Thường xuyên (Sau 27h)       |  - Thi kết thúc mô đun (Sau 45h)              |
|  - KT Định kỳ (Sau 36h)            |  - Hình thức: Tự luận + Trắc nghiệm           |
|  - Hình thức: Vấn đáp/Viết/Báo cáo |  - Quy chuẩn: Thông tư 09/2017/TT-BLĐTBXH      |
+------------------------------------------------------------------------------------+

Điểm nổi bật và cập nhật

  • Cập nhật hệ thống văn bản quy phạm pháp luật: Giáo trình tích hợp đầy đủ danh mục văn bản luật định của Việt Nam về an toàn lao động: Luật An toàn, vệ sinh lao động 2015, các Nghị định số 37/2016/NĐ-CP (bảo hiểm tai nạn lao động), 39/2016/NĐ-CP (chi tiết thi hành Luật ATVSLĐ), 44/2016/NĐ-CP (huấn luyện và kiểm định kỹ thuật an toàn), 44/2017/NĐ-CP và 83/2017/NĐ-CP (cứu nạn cứu hộ).
  • Hệ thống hóa tiêu chuẩn kỹ thuật (TCVN và IEC): Dẫn chiếu chính xác hệ thống tiêu chuẩn quốc gia và quốc tế trong thiết kế, vận hành thiết bị:
    • TCVN 2295-78 (Tủ điện và trạm biến áp trọn bộ);
    • TCVN 3144-79 và 3145-79 (Khí cụ đóng cắt và an toàn sản phẩm điện);
    • TCVN 4086-85 (An toàn điện trong xây dựng);
    • TCVN 5334-1991 (Quy phạm kỹ thuật an toàn thiết bị điện kho dầu và sản phẩm dầu);
    • TCVN 5556-1991 (Thiết bị hạ áp - Bảo vệ chống điện giật);
    • TCVN 5699-1:1998 tương đương chuẩn IEC 335-1:1991 (An toàn thiết bị điện gia dụng);
    • TCXD 46:1984 (Chống sét cho công trình xây dựng).
  • Tính ứng dụng kỹ thuật và liên hệ ngành nghề: Cung cấp thông số vận hành an toàn đặc thù trong các ngành công nghiệp nặng và dầu khí; quy định khoảng cách an toàn khi xảy ra sự cố chạm đất ($4\text{--}5,\text{m}$ trong nhà, $8\text{--}10,\text{m}$ ngoài trời); bảng khoảng cách thẳng đứng tối thiểu tới dây dẫn điện cao áp và giải pháp chuyển đổi điện áp nguồn điều khiển xuống $9,\text{V}$ một chiều để triệt tiêu nguy cơ rò điện.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Giáo trình được thiết kế trực tiếp cho sinh viên trình độ Cao đẳng nghề Bảo hộ lao động tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo khối ngành kỹ thuật công nghiệp, cơ điện, vận hành thiết bị dầu khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương (Pháp luật, Tin học cơ sở, Tiếng Anh) và các môn học chuyên môn cơ sở như Pháp luật bảo hộ lao động (SAEN62004), Tâm lý học lao động (SAEN62002) và Ecgonomic (SAEN62003).
  • Giảng viên và cán bộ đào tạo: Giảng viên thuộc Trung tâm Đào tạo An toàn môi trường sử dụng tài liệu làm căn cứ biên soạn giáo án, thiết kế bài tập tình huống, đề thi và tổ chức hướng dẫn thực hành tại xưởng chuyên môn.
  • Tài liệu tham khảo chuyên môn: Tài liệu phục vụ kỹ sư an toàn (HSE), cán bộ kỹ thuật điện, cán bộ kiểm định an toàn tại các nhà máy lọc hóa dầu, công trình biển, xí nghiệp công nghiệp trong việc tra cứu tiêu chuẩn và xây dựng quy trình vận hành an toàn điện nội bộ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên cao đẳng chuyên ngành Bảo hộ lao động, học viên các khóa bồi dưỡng an toàn điện, kỹ thuật viên bảo trì hệ thống cơ điện và cán bộ phụ trách an toàn - sức khỏe - môi trường (HSE) tại các doanh nghiệp sản xuất công nghiệp.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần nắm vững kiến thức vật lý cơ bản về mạch điện (định luật Ohm, dòng điện xoay chiều, công suất, nối đất), hiểu biết tổng quan về hệ thống pháp luật lao động và các nguyên lý ecgonomic cơ bản trong môi trường lao động.

3. Điểm khác biệt của giáo trình so với các tài liệu an toàn điện thông thường là gì?

Giáo trình phân bổ tỷ trọng thực hành cao ($29/45$ giờ, chiếm $64{,}4%$), chuẩn hóa 37 thuật ngữ đối chiếu chuyên ngành Anh - Việt, tích hợp cụ thể các tiêu chuẩn TCVN cho ngành dầu khí và kho sản phẩm dầu (TCVN 5334-1991), cùng hướng dẫn tính toán trường phân bố điện tích và điện áp tiếp xúc/điện áp bước bằng công thức toán lý tường minh.

4. Làm thế nào để tự học và nắm vững kiến thức trong giáo trình hiệu quả?

Người học cần kết hợp đọc trước bài giảng lý thuyết, chủ động đối chiếu các quy định pháp luật hiện hành, tham gia đầy đủ các buổi thảo luận nhóm từ 8-10 người để giải quyết tình huống kỹ thuật và thực hiện nghiêm ngặt các bài thực hành đo đạc, đấu nối hệ thống bảo vệ tại xưởng.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Đi kèm giáo trình là hệ thống ngân hàng câu hỏi trắc nghiệm, phiếu học tập cá nhân, phiếu đánh giá tiêu chí thực hiện công việc thực hành tại xưởng, sơ đồ hình vẽ mô phỏng các trạng thái tiếp xúc điện (Hình 1.1 đến 1.3, Hình 2.1 đến 2.3) và bảng tra cứu thuật ngữ an toàn điện theo thứ tự bảng chữ cái.

Kết luận

Giáo trình Kỹ thuật an toàn điện của Trường Cao đẳng Dầu khí cung cấp hệ thống tri thức hoàn chỉnh từ nền tảng pháp lý, mô hình giải tích trường dòng điện trong đất đến các giải pháp công nghệ nối đất, nối không và quy trình sơ cấp cứu tai nạn điện.

Lộ trình học tập được thiết kế mạch lạc từ nhận thức mối nguy $\rightarrow$ tính toán thông số kỹ thuật an toàn $\rightarrow$ thực hành lắp đặt thiết bị bảo vệ $\rightarrow$ xử lý tình huống khẩn cấp.

Để mở rộng kiến thức, người học có thể tham khảo thêm các tài liệu trích dẫn trong danh mục tham khảo của giáo trình:

  1. Đinh Hạnh Thưng, An toàn điện trong quản lý, sản xuất và đời sống, NXB Giáo dục.
  2. Dự án nâng cao năng lực huấn luyện An toàn - vệ sinh lao động ở Việt Nam, An toàn vệ sinh lao động trong sử dụng điện, NXB Lao động - Xã hội.
  3. Khoa An toàn Môi trường, Giáo trình an toàn điện (lưu hành nội bộ), Trường Cao đẳng nghề Dầu khí.
