Giáo Trình Kiểm Tra Chất Lượng Mối Hàn Theo Tiêu Chuẩn Quốc Tế

Giáo trình kiểm tra chất lượng mối hàn theo tiêu chuẩn quốc tế giúp sinh viên cao đẳng nghề hàn nắm vững kiến thức và kỹ năng cần thiết.

• Tác giả: Nguyễn Văn Ninh
• Trường học: Trường Cao Đẳng Nghề Việt Nam - Hàn Quốc
• Chuyên ngành: Hàn
• Đề tài: Giáo Trình Kiểm Tra Và Đánh Giá Chất Lượng Mối Hàn Theo Tiêu Chuẩn Quốc Tế
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG TRÌNH MÔ ĐUN KIỂM TRA CHẤT LƯỢNG MỐI HÀN THEO TIÊU CHUẨN QUỐC TẾ
• 1.1. CHƯƠNG TRÌNH MÔ ĐUN
• 1.2. Bài 1: Kiểm tra mối hàn bằng thử nghiệm cơ khí. Thử va đập
• 1.3. Bài 2: Kiểm tra không phá hủy. Kiểm tra mối hàn bằng phương pháp siêu âm (UT). Kiểm tra mối hàn bằng phương pháp chụp ảnh phóng xạ (RT). Kiểm tra mối hàn bằng phương pháp từ tính (MT). Kiểm tra mối hàn bằng phương pháp thẩm thấu (PT)
• 1.4. Bài 3: Đánh giá chất lượng mối hàn theo tiêu chuẩn AWS. Kiểm tra ngoại dạng mối hàn (VT). Tiêu chuẩn đánh giá với RT
• 1.5. Bài 4: Đánh giá chất lượng mối hàn theo tiêu chuẩn ASME. ASME VIII division 1. Trình tự thực hiện
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Kiểm Tra Chất Lượng Mối Hàn Quốc Tế

Giáo trình kiểm tra chất lượng mối hàn quốc tế là tài liệu quan trọng trong lĩnh vực hàn, giúp sinh viên và giảng viên nắm vững các tiêu chuẩn và phương pháp kiểm tra chất lượng mối hàn. Tài liệu này không chỉ cung cấp kiến thức lý thuyết mà còn hướng dẫn thực hành, đảm bảo chất lượng sản phẩm hàn đạt tiêu chuẩn quốc tế.

1.1. Mục tiêu của giáo trình kiểm tra chất lượng mối hàn

Giáo trình nhằm trang bị cho sinh viên kiến thức về các tiêu chuẩn kiểm tra chất lượng mối hàn, từ đó giúp họ áp dụng vào thực tiễn sản xuất. Nội dung giáo trình bao gồm các phương pháp kiểm tra không phá hủy và phá hủy, giúp đánh giá chính xác chất lượng mối hàn.

1.2. Đối tượng sử dụng giáo trình kiểm tra chất lượng mối hàn

Giáo trình này được thiết kế cho sinh viên ngành hàn, giảng viên và các kỹ sư trong lĩnh vực cơ khí chế tạo. Nó cũng là tài liệu tham khảo hữu ích cho các nhà quản lý chất lượng trong ngành công nghiệp hàn.

II. Vấn đề và thách thức trong kiểm tra chất lượng mối hàn

Kiểm tra chất lượng mối hàn gặp nhiều thách thức, từ việc lựa chọn phương pháp kiểm tra phù hợp đến việc đảm bảo tính chính xác của kết quả. Các yếu tố như kỹ năng của người thực hiện, thiết bị kiểm tra và tiêu chuẩn áp dụng đều ảnh hưởng đến chất lượng kiểm tra.

2.1. Các vấn đề thường gặp trong kiểm tra chất lượng mối hàn

Một số vấn đề phổ biến bao gồm sự không đồng nhất trong chất lượng mối hàn, khó khăn trong việc phát hiện khuyết tật và sự thay đổi trong tiêu chuẩn kiểm tra. Những vấn đề này có thể dẫn đến việc sản phẩm không đạt yêu cầu chất lượng.

2.2. Thách thức trong việc áp dụng tiêu chuẩn quốc tế

Việc áp dụng các tiêu chuẩn quốc tế như AWS và ASME trong kiểm tra chất lượng mối hàn đòi hỏi sự hiểu biết sâu sắc và kỹ năng thực hành. Điều này có thể gây khó khăn cho sinh viên và kỹ sư mới vào nghề.

III. Phương pháp kiểm tra chất lượng mối hàn hiệu quả

Có nhiều phương pháp kiểm tra chất lượng mối hàn, bao gồm kiểm tra phá hủy và không phá hủy. Mỗi phương pháp có ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp là rất quan trọng để đảm bảo chất lượng sản phẩm.

3.1. Kiểm tra không phá hủy NDT

Kiểm tra không phá hủy là phương pháp phổ biến giúp phát hiện khuyết tật mà không làm hỏng sản phẩm. Các phương pháp như siêu âm, chụp ảnh phóng xạ và từ tính được sử dụng rộng rãi trong ngành hàn.

3.2. Kiểm tra phá hủy

Kiểm tra phá hủy là phương pháp đánh giá độ bền của mối hàn thông qua các thử nghiệm như thử kéo và thử va đập. Phương pháp này giúp xác định khả năng chịu tải của mối hàn và phát hiện các khuyết tật tiềm ẩn.

IV. Ứng dụng thực tiễn của giáo trình kiểm tra chất lượng mối hàn

Giáo trình kiểm tra chất lượng mối hàn không chỉ là tài liệu học tập mà còn là công cụ hỗ trợ trong quá trình sản xuất. Việc áp dụng kiến thức từ giáo trình vào thực tiễn giúp nâng cao chất lượng sản phẩm và đáp ứng yêu cầu của thị trường.

4.1. Kết quả nghiên cứu từ giáo trình

Nghiên cứu cho thấy việc áp dụng các phương pháp kiểm tra chất lượng mối hàn theo tiêu chuẩn quốc tế giúp giảm thiểu khuyết tật và nâng cao độ tin cậy của sản phẩm. Điều này đặc biệt quan trọng trong các ngành công nghiệp yêu cầu chất lượng cao.

4.2. Ứng dụng trong ngành công nghiệp

Giáo trình đã được áp dụng thành công trong nhiều doanh nghiệp, giúp cải thiện quy trình sản xuất và nâng cao chất lượng sản phẩm hàn. Các kỹ sư và công nhân được đào tạo từ giáo trình này đã có thể thực hiện kiểm tra chất lượng một cách hiệu quả.

V. Kết luận và tương lai của giáo trình kiểm tra chất lượng mối hàn

Giáo trình kiểm tra chất lượng mối hàn theo tiêu chuẩn quốc tế là tài liệu cần thiết cho việc đào tạo và nâng cao chất lượng sản phẩm hàn. Tương lai của giáo trình sẽ tiếp tục được cải tiến để đáp ứng nhu cầu ngày càng cao của ngành công nghiệp.

5.1. Định hướng phát triển giáo trình

Giáo trình sẽ được cập nhật thường xuyên để phản ánh các tiêu chuẩn mới và công nghệ tiên tiến trong lĩnh vực kiểm tra chất lượng mối hàn. Điều này sẽ giúp sinh viên và kỹ sư luôn được trang bị kiến thức hiện đại.

5.2. Tầm quan trọng của giáo trình trong đào tạo nghề

Giáo trình không chỉ giúp sinh viên nắm vững lý thuyết mà còn trang bị kỹ năng thực hành cần thiết. Điều này góp phần nâng cao chất lượng đào tạo nghề hàn tại các cơ sở giáo dục và doanh nghiệp.

Trích đoạn nội dung tài liệu

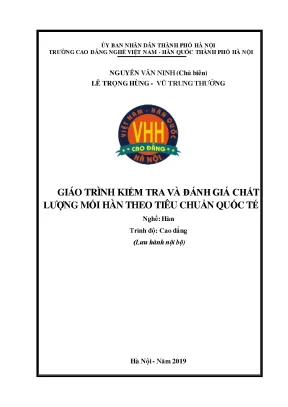

ỦY BAN NHÂN DÂN THÀNH PHỐ HÀ NỘI TRƯỜNG CAO ĐẲNG NGHỀ VIỆT NAM - HÀN QUỐC THÀNH PHỐ HÀ NỘI NGUYỄN VĂN NINH (Chủ biên) LÊ TRỌNG HÙNG - VŨ TRUNG THƯỞNG GIÁO TRÌNH KIỂM TRA VÀ ĐÁNH GIÁ CHẤT LƯỢNG MỐI HÀN THEO TIÊU CHUẨN QUỐC TẾ Nghề: Hàn Trình độ: Cao đẳng (Lưu hành nội bộ) Hà Nội - Năm 2019 LỜI NÓI ĐẦU Cùng với sự phát triển của khoa học công nghệ trên thế giới, lĩnh vực cơ khí chế tạo nói chung và ngành Hàn ở Việt Nam nói riêng đã có những bước phát triển đáng kể về số lượng và chất lượng đóng góp cho sự nghiệp công nghiệp hóa – hiện đại hóa đất nước. Việc biên soạn tài liệu chuyên môn nhằm đáp ứng yêu cầu về tài liệu học tập cho sinh viên, tài liệu tham khảo cho giáo viên, tạo tiếng nói chung trong quá trình đào tạo, phù hợp với tiêu chuẩn quốc tế và đáp ứng yêu cầu sản xuất thực tế là một điều cần thiết. Nhằm đáp ứng nhu cầu về tài liệu học tập và giảng dạy nghề Hàn. Căn cứ vào chương trình khung của Tổng cục dạy nghề và điều kiện thực tế giảng dạy của nhà trường.

Giáo trình ‘’Môđun: Kiểm tra chất lượng mối hàn theo tiêu chuẩn quốc tế” được biên soạn theo hướng tích hợp giữa lý thuyết và thực hành. Giúp cho các em sinh viên vận dụng ngay lý thuyết vào thực tiễn, góp phần nâng cao chất lượng đào tạo. Giáo trình được biên soạn trên cơ sở lựa chọn các kiến thức trong các tài liệu chuyên ngành song vẫn đảm bảo tính kế thừa những nội dung đang được giảng dạy ở trường. Nội dung giáo trình gồm những kiến thức cơ bản về gá lắp các kết cấu hàn theo tiêu chuẩn của hiệp hội hàn Hoa Kỳ (AWS).

Mặc dù đã có nhiều cố gắng trong quá trình biên soạn, xong chắc chắn không thể tránh được những thiếu sót. Chúng tôi rất mong được sự đóng góp ý kiến của đồng nghiệp, để giáo trình được hoàn chỉnh hơn. Xin chân thành cảm ơn! Hà Nội, ngày…tháng 09 năm 2019 Chủ biên 1 MỤC LỤC LỜI NÓI ĐẦU. 2 CHƯƠNG TRÌNH MÔ ĐUN KIỂM TRA CHẤT LƯỢNG.

4 MỐI HÀN THEO TIÊU CHUẨN QUỐC TẾ. 4 CHƯƠNG TRÌNH MÔ ĐUN. 4 Bài 1: Kiểm tra mối hàn bằng thử nghiệm cơ khí. Thử va đập.

29 Bài 2: Kiểm tra không phá hủy. Kiểm tra mối hàn bằng phương pháp siêu âm (UT). Kiểm tra mối hàn bằng phương pháp chụp ảnh phóng xạ (RT) .3 Kiểm tra mối hàn bằng phương pháp từ tính (MT). Kiểm tra mối hàn bằng phương pháp thẩm thấu (PT) .139 Bài 3: Đánh giá chất lượng mối hàn.

155 theo tiêu chuẩn aws. Kiểm tra ngoại dạng mối hàn (VT). Tiêu chuẩn đánh giá với RT .162 Bài 4: Đánh giá chất lượng mối hàn. 171 theo tiêu chuẩn asme.

ASME VIII division 1. Trình tự thực hiện. TÀI LIỆU THAM KHẢO. 188 2 TỪ VIẾT TẮT DÙNG TRONG GIÁO TRÌNH Tên đầy đủ Viết tắt Độ dai va đập ak Độ bền b Giới hạn chảy ch Độ thắt  Kiểm tra mối hàn bằng phương pháp bằng siêu âm UT Kiểm tra mối hàn bằng phương pháp chụp ảnh phóng xạ RT Kiểm tra mối hàn bằng phương pháp trực quan VT Kiểm tra mối hàn bằng phương pháp chụp ảnh phóng xạ KT Kiểm tra mối hàn bằng phương pháp thẩm thấu PT Hàn kết cấu thép D1.1 Quy trình hàn WPS Hiệp hội kỹ sư Mỹ ASME Bảng quy trình mẫu thử PQR Chiều dày vật liệu S Hiệp hội hàn hoa kỳ (Mỹ) AWS Qui trình công nghệ QTCN 3 CHƯƠNG TRÌNH MÔ ĐUN KIỂM TRA CHẤT LƯỢNG MỐI HÀN THEO TIÊU CHUẨN QUỐC TẾ Mã số mô đun: MĐ20 CHƯƠNG TRÌNH MÔ ĐUN Tên mô đun: Kiểm tra đánh giá chất lượng mối hàn theo tiêu chuẩn quốc tế Thời gian thực hiện của mô đun: 30 giờ; (Lý thuyết: 20 giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 8 giờ; Kiểm tra: 2 giờ) I.

Vị trí, tính chất mô đun: - Vị trí: Mô đun kiểm tra đánh giá chất lượng mối hàn theo tiêu chuẩn quốc tế được bố trí sau khi học sinh đã học xong tất cả các môn học: MH07 - MH13hoặc học song song với các mô đun MĐ14 - MĐ19. - Tính chất: Là mô đun chuyên ngành bắt buộc. Mục tiêu mô đun: - Kiến thức: + Chuẩn bị đầy đủ các mẫu thử, vật liệu kiểm tra chất lượng mối hàn. + Mô tả đúng quy trình kiểm tra chất lượng mối hàn theo tiêu chuẩn quốc tế.

+ Hiểu được các tiêu chuẩn quốc tế về kiểm tra chất lượng mối hàn. + Giải thích các quy định an toàn khi kiểm tra chất lượng mối hàn. - Kỹ năng: + Sử dụng thành thạo dụng cụ thiết bị kiểm tra. + Đánh giá đúng chất lượng mối hàn sau khi kiểm tra.

- Năng lực tự chủ và trách nhiệm: + Tuân thủ các quy định, quy phạm trong tiêu chuẩn kiểm tra. + Rèn luyện tính kỷ luật, cẩn thận, tỉ mỷ, chính xác, trung thực của học sinh. Nội dung mô đun: 1. Nội dung tổng quát và phân phối thời gian: Thời gian (giờ) Thực Số hành/thực Tên các bài trong mô đun Tổng Lý Kiểm TT tập/thí số thuyết tra nghiệm/bài tập/thảo luận Kiểm tra mối hàn bằng thử 1 5 4 1 nghiệm cơ khí 2 Kiểm tra không pháp hủy 5 3 2 Đánh giá chất lượng mối hàn 3 10 7 3 theo tiêu chuẩn AWS Đánh giá chất lượng mối hàn 4 8 6 2 theo tiêu chuẩn ASME 5 Kiểm tra mô đun 2 2 Cộng 30 20 8 2 5 Bài 1: Kiểm tra mối hàn bằng thử nghiệm cơ khí Giới thiệu: Kiểm tra chất lượng mối hàn bằng thử ngiệm cơ khí là phương pháp kiểm tra thực tế trên mẫu hàn, nhằm mục đích kiểm tra cơ tính kim loại cơ bản, cơ tính của kim loại của mối hàn, kiểm tra sự hợp lý của quy trình hàn và tay nghề thợ hàn.

Phương pháp này thường được thực hiện trên mẫu chuẩn trước khi thực hiện hàn các kết cấu có vật liệu, chế độ hàn tương tự như mẫu. MỤC TIÊU - Giải thích được khái niệm của phương pháp kiểm tra chất lượng mối hàn bằng phương pháp phá hủy; - Nêu được nguyên lý hoạt động, trình tự vận hành, phạm vi ứng dụng của các loại thiết bị kiểm tra chất lượng mối hàn bằng phương pháp phá hủy; - Tính toán được độ cứng theo các phương pháp như: Brinell, Vicker và Rokwell; - Sử dụng thành thạo các dụng cụ, thiết bị khiểm tra chất lượng mối hàn bằng phương pháp phá hủy; - Viết báo cáo kiểm tra chính xác, đầy đủ; kết luận được tính khả dụng của mối hàn; - Đảm bảo an toàn cho con người và trang thiết bị.1 Thiết bị thử kéo và kỹ thuật thử kéo Hình 1.1 Máy thử kéo nén dùng tenzo cầu điện trở điều khiển bằng máy tính - Máy thử kéo nén gồm hệ thống thủy lực, điều khiển xi lanh 2 chiều để tạo ra lực kéo hoặc nén. 6 - Mẫu thử được kẹp hai đầu lên hai cặp má kẹp nhờ hệ thống thủy lực, hoặc bộ phận chày và cối uốn. - Bộ phận ghi nhận kết quả là các tenzo cầu điện trở được dán chéo 45 độ trên cần chịu lực.

- Kết quả được ghi nhận và truyền về bộ sử lý digital có kết nối với máy tính để đọc và kết xuất số liệu.2 Kích thước mẫu thử - Để thử các phần của liên kết hàn và kim loại nóng chảy, người ta xác định độ bền phần yếu nhất của mẫu hàn giáp mối và hàn chồng. Khi thử, kéo mẫu kiểm với lực tăng dần cho đến khi đứt.2 Mẫu hàn giáp mối: a) loại bình thường; b- loại có vấu 7 Bảng 1.1 Kích thước của mẫu thử tiêu chuẩn Kích thước mẫu (mm) Chiều dày kim Chiều Chiều rộng Chiều rộng Chiều dài loại cơ bản a (mm) dài tổng làm việc b vấu kẹp b1 làm việc l L đến 6 15 0,5 25 50 6 - 10 20 0,5 30 60 10 - 25 25 0,5 35 100 L + 2h 25 - 50 30 0,5 40 160 50 – 70 35 0,5 45 200 Ghi chú: Chiều dài phần vấu kẹp phụ thuộc vào loại máy thử -Khi thử kéo cần xác định các thông số sau: -Giới hạn chảy ch (MPa) -Độ bền b = P/F trong đó: P- tải trọng lớn nhất khi đứt mẫu (N) F- tiết diện ngang của mẫu (mm2) -Độ giãn dài tương đối khi đứt  =(l1-l0)/l0*100% trong đó: l0, l1 – chiều dài mẫu ban đầu và sau khi đứt -Độ co thắt tương đối khi đứt  =(F0-F1)/F0*100% trong đó: F1- tiết diện ngang của mẫu khi đứt -Trường hợp cần xác định độ bền của mối hàn thì mẫu có dạng như (Hình 1.3 Mẫu xác định độ bền 8 Vì mẫu bị khoét lõm ngay ở mối hàn nên khi kéo sự phá hủy sẽ xảy ra tại mối hàn. Độ bền khi thử tính theo công thức: b = k*P/F trong đó k là hệ số, với thép thường lấy k = 0,9 Bảng 1.2 Kích thước mẫu Chiều dày Chiều Chiều Chiều dài Bán kính Chiều dài kim loại rộng công rộng vấu công tác lượn R tổng cơ bản tác kẹp Đến 4,5 150,5 40 25 8 1 4,5 – 10 200,5 60 30 15 1 L= l+2h 10 - 25 250,5 80 38 20 1 1.3 Biểu đồ ứng suất - biến dạng khi thử kéo.4a Biểu đồ ứng suất - biến dạng khi thử kéo 9 Hình 1.4b Trạng thái của mẫu đối với ứng suất và biến dạng khi thử kéo 1.4 Vị trí lấy mẫu thử kéo 10 Hình 1.5 Hình dạng và vị trí lấy mẫu thử kéo dọc kim loại mối hàn Hình 1.6 Vị trí lấy mẫu thử kéo ngang mối hàn 11 1.5 Tiêu chuẩn chấp nhận - Nếu mẫu kiểm đứt tại tại mối hàn, kết quả đạt yêu cầu, với điều kiện độ bền tính toán b không nhỏ hơn độ bền kéo cho phép [b] của kim loại cơ bản đó. - Nếu mẫu kiểm tra đứt bên ngoài mối hàn hoặc vùng nóng chảy, độ bền của liên kết hàn này được chấp nhận nếu nó có giá trị lớn hơn hoặc bằng 95% giá trị độ bền kéo cho phép [b] của kim loại cơ bản đó.

- Báo cáo kết quả: + Loại mẫu kiểm tra, ví dụ mẫu có vấu. + Thông tin về việc có loại bỏ phần nhô của mối hàn đi hay không. + Các kích thước của mẫu kiểm tra. + Giá trị độ bền kéo b [N/mm2], hoặc [MPa] -Vị trí đứt.

+ Vị trí của bất kỳ khuyết tật nào nếu có.
