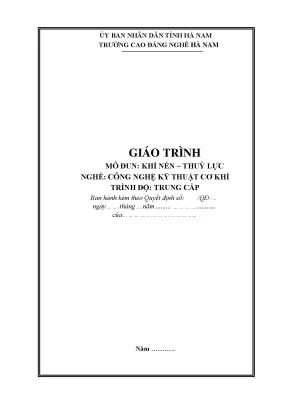

TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÔ ĐUN KHÍ NÉN – THỦY LỰC (MÃ MÔ ĐUN: MĐ 17)

Tổng quan về giáo trình (250-300 từ)

  • Môn học và vị trí trong chương trình đào tạo: Giáo trình mô đun Khí nén – Thủy lực (mã số: MĐ 17) là tài liệu đào tạo chuyên môn thuộc nghề Công nghệ Kỹ thuật Cơ khí, do Trường Cao đẳng Nghề Hà Nam ban hành (Chủ biên: Đào Văn Hiệp). Trong khung chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học và mô đun nghề bắt buộc, đồng thời kết thúc trước giai đoạn sinh viên tham gia thực tập tốt nghiệp tại doanh nghiệp.
  • Mục tiêu học tập (Learning Outcomes):
    • Về kiến thức: Người học trình bày được cấu tạo, phân loại, nguyên lý làm việc của các cơ cấu truyền động khí nén và thủy lực; phân tích được hệ thống ký hiệu quy chuẩn, chức năng và phạm vi ứng dụng của từng loại cơ cấu chấp hành và van điều khiển.
    • Về kỹ năng: Vận dụng kiến thức chuyên môn để tính toán, tổ chức thiết kế hệ thống gá lắp và gia công chi tiết tự động; nhận dạng chính xác thiết bị; đọc và phân tích sơ đồ mạch nguyên lý cơ bản; thực hiện thao tác hiệu chỉnh thông số kỹ thuật, bảo trì, thay thế linh kiện và thiết kế mạch điều khiển chứa từ 2 đến 4 cơ cấu chấp hành.
    • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, khả năng làm việc độc lập hoặc phối hợp nhóm, có năng lực hướng dẫn, giám sát và đánh giá kết quả thực hiện công việc của nhân sự bậc thợ thấp hơn.
  • Cấu trúc và cách tiếp cận: Giáo trình có tổng thời lượng 30 giờ (16 giờ lý thuyết, 12 giờ thực hành/thảo luận/bài tập, 2 giờ kiểm tra). Cấu trúc tài liệu tiếp cận từ bản chất vật lý của môi chất, thiết bị nguồn, phần tử xử lý – điều khiển đến cơ cấu chấp hành, chia làm hai mảng kiến thức lớn: Kỹ thuật khí nén (Bài 1 đến Bài 6) và Kỹ thuật thủy lực (Bài 7 đến Bài 11).
  • Điểm đặc sắc của giáo trình: Nội dung kết hợp chặt chẽ giữa cơ sở lý thuyết nhiệt động học với thực tiễn ứng dụng trên máy công cụ CNC, máy dập, phương tiện vận chuyển và đồ gá cơ khí; sử dụng hệ thống ký hiệu chuẩn hóa quốc tế ISO 5599 và ISO 1219.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CẤU TRÚC HỆ THỐNG MÔ ĐUN MĐ 17
   PHẦN I: KHÍ NÉN (Bài 1 - 6)                            PHẦN II: THỦY LỰC (Bài 7 - 11)

Các chương/chủ đề chính

  • Bài 1: Đại cương về khí nén (1 giờ LT): Trình bày lịch sử công nghệ khí nén từ nhà phát minh Ctesibios (chế tạo máy bắn đá khí nén hơn 2000 năm trước) đến định nghĩa thuật ngữ Pneuma. Phân tích ưu điểm (truyền tải xa, chống cháy nổ, vận tốc cao $1\text{--}2\text{ m/s}$ đến $5\text{ m/s}$) và nhược điểm (khả năng chịu nén lớn gây khó khăn cho chuyển động thẳng đều, lực truyền tải nhỏ). Hệ thống hóa các đơn vị đo lường (SI, Kỹ thuật) và các định luật nhiệt động lực học:
    • Định luật Boyle – Mariotte: $P_{\text{tuyệt đối}} \times V = \text{hằng số}$ (khi nhiệt độ $T$ không đổi).
    • Định luật Gay-Lussac: $V / T = \text{hằng số}$ (khi áp suất $P$ không đổi).
    • Định luật Charles: $P / T = \text{hằng số}$ (khi thể tích $V$ không đổi).
    • Phương trình trạng thái tổng quát: $P_{\text{abs}} \times V = m \times R \times T$.
  • Bài 2: Máy nén khí (1 giờ LT, 0.5 giờ TH): Phân loại theo áp suất (áp suất thấp $p \le 15\text{ bar}$, áp suất cao $p \ge 15\text{ bar}$, áp suất rất cao $p > 300\text{ bar}$) và nguyên lý hoạt động (thay đổi thể tích: pít-tông, cánh gạt, root, trục vít; dòng liên tục: tuabin ly tâm và tuabin dọc trục). Cung cấp công thức tính lưu lượng cung cấp của máy nén khí: $$\text{Lưu lượng máy nén} = \sum (\text{Lưu lượng các thiết bị tiêu thụ}) \times 1{,}25$$
  • Bài 3: Phân phối và điều hòa khí nén (1 giờ LT): Kỹ thuật lắp đặt mạng đường ống cố định (độ dốc $1^\circ\text{--}2^\circ$ thu gom nước ngưng, vận tốc giới hạn $v < 10\text{ m/s}$) và di động (ống mềm vật liệu PU, PP). Cấu tạo và nguyên lý nhóm điều hòa không khí (bộ lọc khí $5\text{--}70\ \mu\text{m}$, sợi thủy tinh tách nước $99%$; van điều chỉnh áp suất; van tra dầu bôi trơn theo nguyên lý Ventury).
  • Bài 4: Cơ cấu chấp hành khí nén (1 giờ LT, 1 giờ TH): Phân tích bình trích chứa khí nén; xy-lanh tác động đơn với công thức tính lực tác động: $$F_z = A \cdot p_e - F_{lx} - F_{ms} \quad (\text{trong đó } F_{ms} \approx 0{,}15 A \cdot p_e)$$ Xy-lanh tác động kép (có hoặc không có giảm chấn cuối hành trình); xy-lanh màng (hành trình cực đại $\le 80\text{ mm}$); động cơ khí nén (động cơ bánh răng công suất đến $59\text{ kW}$, mô-men xoắn đạt $540\text{ Nm}$ ở áp suất $6\text{ bar}$; động cơ trục vít).
  • Bài 5: Các van trong hệ thống khí nén (2 giờ LT, 2 giờ TH): Mô tả 4 khối chức năng: phần tử đưa tín hiệu, phần tử xử lý tín hiệu, phần tử điều khiển và cơ cấu chấp hành. Hệ thống hóa các nhóm van:
    • Van đảo chiều (2/2, 3/2, 4/2, 5/2, 4/3) điều khiển bằng cơ, khí nén, nam châm điện hoặc tự duy trì. Ký hiệu cửa theo ISO 5599 (1, 2, 4, 3, 5, 12, 14) và ISO 1219 (P, A, B, R, S, X, Y).
    • Van logic OR (nhận tín hiệu ở các vị trí khác nhau), van logic AND (đồng thời 2 tín hiệu), van xả khí nhanh, van một chiều.
    • Van tiết lưu (tiết diện cố định, thay đổi được, tiết lưu một chiều), van an toàn, van tràn, van điều áp, rơle thời gian đóng chậm và ngắt chậm.
    • Thiết bị phụ trợ & điều khiển: Van giác hút chân không Ventury (áp suất cấp $1{,}5\text{--}10\text{ bar}$, tạo độ chân không $0{,}7\text{ bar}$); cảm biến khí nén (tia rẽ nhánh, phản hồi, qua khe hở áp suất $150\text{ mbar}$); bộ khuếch đại màng vi áp ($0{,}1\text{--}0{,}3\text{ bar}$ lên $6\text{ bar}$); rơle chuyển đổi tín hiệu khí nén – điện ($1\text{--}1{,}5\text{ bar}$).
  • Bài 6: Thiết kế hệ thống điều khiển bằng khí nén (3 giờ LT, 5 giờ TH, 1 giờ KT): Phương pháp lập sơ đồ mạch, xử lý triệt tiêu tín hiệu trùng lặp cho các hệ thống có từ 2 đến 4 cơ cấu chấp hành.
  • Bài 7 đến Bài 11: Tổng quan và thiết bị hệ thống thủy lực (7 giờ LT, 4.5 giờ TH, 1 giờ KT): Khái quát nguyên lý truyền dẫn thủy lực, cấu tạo - thông số bơm dầu, cơ cấu chấp hành thủy lực, các loại van thủy lực và thiết bị phụ (bình tích năng, bộ lọc dầu, đường ống áp lực cao).

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết chất lưu: Nguyên lý biến đổi và truyền tải công suất thông qua chất khí chịu nén và chất lỏng không chịu nén; định luật bảo toàn khối lượng và phương trình trạng thái khí lý tưởng.
  • Hệ thống đơn vị và quy chuẩn kỹ thuật: Quy đổi nhất quán các đại lượng áp suất ($1\text{ bar} = 10^5\text{ Pa} = 1\text{ kp/cm}^2 = 0{,}981\text{ at} = 14{,}5\text{ psi} = 750\text{ mmHg}$), lực ($1\text{ kp} = 9{,}81\text{ N} \approx 10\text{ N}$), công suất ($1\text{ kW} = 1{,}35\text{ HP}$), lưu lượng ($1\text{ m}^3/\text{phút} = 1000\text{ lít/phút} = 0{,}0283\text{ CFM}$).
  • Cấu trúc điều khiển logic: Mô hình phân tầng mạch từ khâu cấp nguồn, cảm biến/tín hiệu vào, xử lý logic trung gian (AND, OR, trễ thời gian, điều chỉnh tiết lưu) đến van phân phối chấp hành.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Tra cứu toán đồ thủy khí để xác định đường kính ống, tính toán độ giảm áp $\Delta p$, chọn công suất máy nén, tra bảng xác định chiều dài tương đương của phụ kiện đường ống (khuỷu, tê, van trượt). Đọc, vẽ và phân tích sơ đồ mạch theo chuẩn ISO.
  • Kỹ năng phân tích (Analytical Skills): Xác định lực đẩy có ích của piston có tính đến tổn thất ma sát bề mặt ($F_{ms}$) và lực cản lò xo ($F_{lx}$); phân tích điều kiện hoạt động của mạch tạo chân không và mạch khuếch đại màng.
  • Năng lực thực hành nghề nghiệp (Practical Competencies): Thao tác lắp ghép hệ thống đường ống với khớp tháo lắp nhanh; cân chỉnh dải áp suất trên rơ le áp suất và van giảm áp; kiểm tra, bảo trì, vệ sinh cụm lọc khí FRL, xy-lanh và van đảo chiều.

Phương pháp giảng dạy và học tập (300-350 từ)

  • Phương pháp tiếp cận sư phạm: Giáo trình triển khai theo mô hình tích hợp lý thuyết và thực hành (Module-based training). Tỷ lệ phân bổ thời gian gồm 16 giờ lý thuyết (53,3%), 12 giờ thực hành/thảo luận (40%) và 2 giờ kiểm tra định kỳ (6,7%). Kiến thức lý thuyết được minh họa trực tiếp bằng sơ đồ cấu tạo cơ khí và ký hiệu tiêu chuẩn trước khi chuyển sang bài tập thực nghiệm trên bàn thí nghiệm.
  • Bài tập và nghiên cứu tình huống (Case Studies):
    • Tình huống tính toán đường ống phân phối: Xác định đường kính trong của ống dẫn khí nén chính với các dữ kiện thực tế: áp suất làm việc $p = 8\text{ bar}$, tổng chiều dài thực tế $L = 200\text{ m}$, lưu lượng $q_v = 170\text{ lít/phút}$, tổn thất áp suất cho phép $\Delta p = 0{,}1\text{ bar}$. Hệ thống gồm 6 chỗ uốn cong ($R=2d$, tương đương $3\text{ m}$), 2 khuỷu ống ($10\text{ m}$), 4 chỗ nối chữ T $90^\circ$ ($28\text{ m}$) và 2 van trượt ($2\text{ m}$). Tổng chiều dài quy đổi tương đương là $43\text{ m}$, đưa chiều dài tính toán tổng cộng lên $243\text{ m}$ để chọn lại đường kính trong đạt chuẩn $\Phi 70\text{ mm}$.
    • Tình huống tính chọn máy nén khí cho cơ sở dịch vụ: Tính toán công suất và lưu lượng khí cấp cho trạm bảo dưỡng với các thiết bị: cầu nâng 1 trụ, bình phun bọt tuyết, súng xì khô có bổ sung hệ số dự phòng tải $25%$.
  • Bài tập thực hành tại xưởng (Practical Exercises): Vận hành hệ thống xử lý khí nén; tháo lắp, vệ sinh cụm cơ cấu xy-lanh và động cơ khí nén; lắp đặt mạch đảo chiều sử dụng van 5/2 tác động bằng khí nén hai đầu; đấu nối mạch trễ thời gian đóng/ngắt chậm bằng rơle khí nén.
  • Phương pháp đánh giá và tự học:
    • Đánh giá định kỳ: Thực hiện qua 2 bài kiểm tra (tại Bài 6 về thiết kế mạch khí nén và Bài 11 về thiết bị thủy lực), kết hợp giữa kiểm tra trắc nghiệm nhận dạng ký hiệu van và bài thi kỹ năng thực hành đấu nối mạch nguyên lý.
    • Hướng dẫn tự học: Nghiên cứu hệ thống câu hỏi ôn tập cuối mỗi bài học (đặc tính công nghệ khí nén, thông số máy nén, nguyên lý van đảo chiều), luyện tập tính toán thông số thủy khí theo các toán đồ cho sẵn.

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuẩn hóa hệ thống ký hiệu kép (Dual-standard notation): Giáo trình đối chiếu trực tiếp giữa hai tiêu chuẩn quốc tế phổ biến là ISO 5599 (định danh cổng nối bằng chữ số: 1, 2, 3, 4, 5, 12, 14) và ISO 1219 (định danh bằng chữ cái: P, A, B, R, S, X, Y), giúp sinh viên nhận diện chính xác linh kiện từ các nhà sản xuất khác nhau.
Loại cửa nối Tiêu chuẩn ISO 5599 Tiêu chuẩn ISO 1219
Cửa cấp nguồn khí nén 1 P
Cửa nối với cơ cấu chấp hành (tải) 2, 4, 6... A, B, C...
Cửa xả khí thải ra môi trường 3, 5, 7... R, S, T...
Cửa nhận tín hiệu điều khiển 12, 14, 16... X, Y, Z...
  • Tích hợp các phần tử cảm biến và khuếch đại vi khí: Cung cấp nguyên lý hoạt động của các phần tử khí nén áp suất thấp ($150\text{ mbar}$) như cảm biến tia rẽ nhánh, cảm biến tia phản hồi, cảm biến qua khe hở; bộ khuếch đại màng chuyển đổi áp suất điều khiển từ $0{,}1\text{--}0{,}3\text{ bar}$ lên áp suất công tác $6\text{ bar}$; rơle chuyển đổi tín hiệu khí nén – điện với ngưỡng đóng $1{,}5\text{ bar}$ và mở $1{,}0\text{ bar}$.
  • Phương pháp tính toán thực tế bằng toán đồ: Thay thế các phép tính vi tích phân phức tạp bằng phương pháp tra toán đồ xác định vận tốc dòng chảy khí nén và bảng tra tổn thất áp suất quy đổi theo chiều dài ống tương đương của các phụ kiện phụ tùng nối ống.
  • Ứng dụng thực tiễn trong chế tạo máy: Tập trung khai thác các bài toán công nghệ cơ khí thực tế như mạch điều khiển gá kẹp phôi tự động trên máy cắt gọt kim loại, hệ thống điều khiển ly hợp/phanh ô tô bằng xy-lanh màng, và cơ cấu chấp hành chuyển động quay bằng động cơ bánh răng/trục vít.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Sinh viên theo học hệ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Công nghệ Kỹ thuật Cơ khí, Chế tạo máy, Cơ điện tử, Bảo trì hệ thống thiết bị công nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở: Cơ kỹ thuật (kiến thức về lực, chuyển động, gia tốc), Vẽ kỹ thuật cơ khí (đọc bản vẽ cơ khí), Vật lý kỹ thuật (nhiệt động học, áp suất), và Kỹ thuật điện – điện tử đại cương.
  • Giảng viên và cán bộ đào tạo: Giảng viên sử dụng giáo trình làm khung tài liệu giảng dạy chuẩn cho mô đun MĐ 17 thời lượng 30 giờ; sử dụng hệ thống câu hỏi, bài toán thiết kế mẫu và sơ đồ nguyên lý để xây dựng giáo án lý thuyết, phiếu hướng dẫn thực hành và đề thi kiểm tra kỹ năng nghề.
  • Kỹ thuật viên tự học và tra cứu: Kỹ thuật viên vận hành, bảo dưỡng máy công cụ CNC, máy dập, dây chuyền sản xuất tự động sử dụng tài liệu để tra cứu thông số phụ tùng nối ống, áp suất cài đặt van an toàn, nguyên lý hoạt động của các cụm van đảo chiều và quy trình xử lý sự cố hệ thống cấp khí nén.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được biên soạn cho cấp bậc đào tạo nào?

Tài liệu được biên soạn chính thức cho trình độ Cao đẳng và Trung cấp nghề thuộc nhóm ngành Công nghệ Kỹ thuật Cơ khí, đáp ứng khung mô đun đào tạo nghề tự chọn chuyên ngành.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận mô đun MĐ 17?

Cần nắm vững các đại lượng vật lý cơ bản (lực, áp suất, thể tích, nhiệt độ tuyệt đối theo thang Kelvin), định luật nhiệt động lực học chất khí, kỹ năng đọc bản vẽ kỹ thuật và hiểu biết cơ bản về mạch điện điều khiển.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết thuần túy là gì?

Tài liệu tập trung vào kỹ năng ứng dụng cơ khí thực tế: cung cấp công thức tính lực chấp hành có tính hệ số ma sát ($F_{ms} \approx 0{,}15 A \cdot p_e$), công thức chọn máy nén có hệ số dự phòng $1{,}25$, toán đồ tra cứu kích thước đường ống và hệ thống ký hiệu theo tiêu chuẩn ISO 5599 / ISO 1219.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp học thuộc ký hiệu van, giải tuần tự các bài tập tính toán thiết kế đường ống dẫn khí bằng toán đồ, sau đó vận dụng lý thuyết logic (AND, OR, trễ thời gian) để tự thiết kế sơ đồ mạch gá kẹp phôi cơ khí trước khi đối chiếu với các mạch mẫu.

5. Giáo trình có bao gồm nội dung điều khiển điện – khí nén (Electro-pneumatics) không?

Có. Giáo trình phân tích nguyên lý van đảo chiều điều khiển gián tiếp bằng cuộn hút nam châm điện (Solenoid valve) qua van phụ trợ, bộ chuyển đổi tín hiệu khí nén sang điện và rơ le áp suất đóng ngắt mạch điện theo ngưỡng áp lực định sẵn.

Kết luận (150 từ)

Giáo trình mô đun Khí nén – Thủy lực (MĐ 17) của Trường Cao đẳng Nghề Hà Nam là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức từ nền tảng nhiệt động học chất khí, cấu tạo thiết bị nguồn, các cụm van điều khiển đến phương pháp thiết kế mạch tự động hóa ứng dụng trong ngành cơ khí chế tạo. Lộ trình học tập được thiết kế mạch lạc: đi từ nguyên lý đại cương (Bài 1–3), cơ cấu chấp hành và thiết bị điều khiển (Bài 4–5), kỹ năng thiết kế hệ thống khí nén (Bài 6), đến toàn bộ hệ thống truyền dẫn thủy lực chuyên sâu (Bài 7–11). Tài liệu là cơ sở tra cứu kỹ thuật tiêu chuẩn cho học sinh, sinh viên và kỹ thuật viên ngành cơ khí thông qua hệ thống toán đồ, bảng quy đổi cản lực đường ống và các quy chuẩn ký hiệu quốc tế ISO.
