Tổng quan về giáo trình

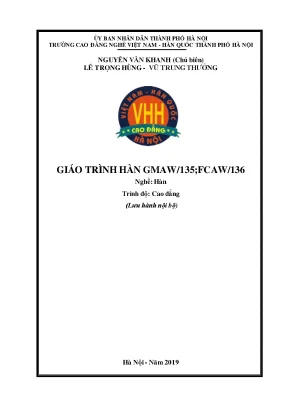

Giáo trình Hàn GMAW/135; FCAW/136 (Mã số mô đun: MĐ17) được biên soạn bởi tập thể tác giả gồm Nguyễn Văn Khanh (Chủ biên), Lê Trọng Hùng và Vũ Trung Thưởng, thuộc Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội (ban hành năm 2019). Đây là tài liệu giảng dạy chuyên ngành bắt buộc dành cho hệ đào tạo Cao đẳng nghề Hàn, được thiết kế theo chương trình khung của Tổng cục Dạy nghề (nay là Tổng cục Giáo dục Nghề nghiệp). Về mặt phân phối chương trình, mô đun này được bố trí học sau các môn học kỹ thuật cơ sở từ MH07 đến MH13, hoặc có thể học song song với các mô đun chuyên môn MĐ14 và MĐ16.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện cụ thể:

  • Về kiến thức: Cung cấp hệ thống lý thuyết về nguyên lý hàn hồ quang điện cực nóng chảy trong môi trường khí bảo vệ (MIG/MAG/FCAW); phân loại và nhận biết các loại vật liệu, khí bảo vệ, thiết bị hàn; quy tắc lựa chọn chế độ hàn tương ứng với chiều dày, tính chất cơ lý của vật liệu và dạng liên kết.
  • Về kỹ năng: Hình thành năng lực vận hành máy hàn; thực hiện các đường hàn ở các vị trí từ 1F đến 4F và 1G đến 3G; quy trình kiểm tra, đánh giá chất lượng và nhận diện khuyết tật mối hàn để đưa ra biện pháp xử lý tương ứng.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện quy chuẩn an toàn lao động, vệ sinh công nghiệp và tác phong sản xuất cơ khí.

Về cấu trúc, giáo trình có tổng thời lượng 120 giờ, bao gồm 40 giờ lý thuyết, 72 giờ thực hành/thí nghiệm/bài tập và 8 giờ kiểm tra. Điểm đặc trưng trong cách tiếp cận của giáo trình là mô hình đào tạo tích hợp (Theory-Practice Integration), trong đó mỗi nội dung lý thuyết về thông số chế độ công nghệ đều được gắn liền với quy trình thao tác và bảng tiêu chí đánh giá sản phẩm thực hành cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành 13 bài học chuyên đề kết hợp cùng nội dung kiểm tra kết thúc mô đun (3 giờ):

  • Bài 1: Nội quy xưởng thực tập - Quy tắc an toàn (5 giờ: 4 LT, 1 KT): Quy định vận hành xưởng, an toàn điện (hệ thống nối đất, cách điện), an toàn bức xạ quang học (tia tử ngoại, hồng ngoại), bảo hộ lao động (mũ hàn, kính hàn lọc sáng cấp I từ 80–150A, cấp II từ 150–250A), phòng cháy nổ (khoảng cách an toàn vật liệu cháy tối thiểu 10m) và xử lý bình khí chịu áp lực (nhiệt độ môi trường dưới $50^\circ\text{C}$).
  • Bài 2: Những kiến thức cơ bản về hàn hồ quang bằng điện cực nóng chảy trong môi trường khí bảo vệ MIG, MAG (5 giờ LT): Nguyên lý nhiệt hồ quang sinh ra giữa điện cực nóng chảy và vật hàn; vai trò của khí trơ ($\text{Ar}$, $\text{He}$) và khí hoạt tính ($\text{CO}_2$, hỗn hợp $\text{Ar} + \text{CO}_2$, $\text{Ar} + \text{O}_2$); cấu tạo thiết bị GMAW (nguồn DC, bộ cấp dây, mỏ hàn làm mát bằng khí/nước); tiêu chuẩn dây hàn đặc theo AWS (ER70S-2 đến ER70S-7) và EN 440; 3 dạng chuyển dịch kim loại (ngắn mạch, hình cầu, phun dọc trục); nhận diện 6 dạng khuyết tật mối hàn điển hình.
  • Bài 3: Những kiến thức cơ bản về hàn hồ quang bằng điện cực nóng chảy trong môi trường khí bảo vệ FCAW (5 giờ LT): Bản chất dây hàn lõi trợ dung (tự bảo vệ và dùng khí ngoài); cấu trúc dây cán định hình chữ U; ký hiệu điện cực dạng ống theo AWS ($E\text{XX}T-X$); vai trò luyện kim của các thành phần trợ dung ($\text{Al}$, $\text{C}$, $\text{Cr}$, $\text{Fe}$, $\text{Mn}$, $\text{Mo}$, $\text{Ni}$, $\text{K}$, $\text{Si}$, $\text{Na}$, $\text{Ti}$, $\text{Zr}$, $\text{V}$); các dòng sản phẩm thương mại dạng không mí ghép như Fluxofil (hàn FCAW) và Fluxocord (hàn hồ quang chìm); cơ chế chuyển dịch kim loại với mật độ dòng từ 60 đến $200\text{ A/mm}^2$.
  • Bài 4: Vận hành thiết bị hàn và điều chỉnh chế độ hàn (2 giờ: 1 LT, 1 TH): Cấu tạo bộ cấp dây 2 bánh và 4 bánh Rulo; nguyên lý mạch điều khiển 2 kỳ/4 kỳ; hiệu chỉnh tốc độ cấp dây, điện áp hồ quang ($U_h$), cường độ dòng hàn ($I_h$) và lưu lượng khí.
  • Bài 5 đến Bài 7: Kỹ thuật hàn đắp trên mặt phẳng (Tổng cộng 20 giờ): Rèn luyện kỹ thuật hàn trái (chuyển động thẳng và dao động ngang) và hàn phải ở vị trí hàn sấp (1G phẳng).
  • Bài 8 đến Bài 12: Kỹ thuật hàn liên kết góc và giáp mối (Tổng cộng 70 giờ): Quy trình chuẩn bị mép hàn, chọn chế độ công nghệ và kỹ thuật hàn cho các kết cấu: mối hàn góc 1F ($S = 10\text{mm}$), giáp mối 1G ($S = 3\text{mm}$), hàn góc 2F ($S = 3, 5, 10\text{mm}$), hàn góc 3F ($S = 3, 5, 10\text{mm}$) và hàn giáp mối 2G vát cạnh chữ V ($S = 10\text{mm}$).
  • Bài 13: Bài tập tổng hợp (10 giờ: 2 LT, 7 TH, 1 KT): Thực hiện chế tạo kết cấu hàn hoàn chỉnh theo bản vẽ kỹ thuật, tích hợp đa vị trí hàn và đánh giá khuyết tật liên kết.

Progression logic của giáo trình đi từ việc thiết lập nhận thức an toàn công nghiệp $\rightarrow$ tiếp thu lý thuyết luyện kim và thiết bị $\rightarrow$ kỹ năng vận hành máy $\rightarrow$ kỹ thuật hàn đắp định hướng $\rightarrow$ hàn các liên kết từ vị trí cơ bản (1F, 1G) đến phức tạp (2F, 3F, 2G vát chữ V) $\rightarrow$ tổng hợp kết cấu hoàn chỉnh.

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp các khối kiến thức lý thuyết cơ sở bao gồm:

  • Lý thuyết nhiệt và bảo vệ hồ quang: Cơ chế phân ly nhiệt của phân tử $\text{CO}_2 \rightarrow \text{CO} + \text{O}$ dưới tác dụng của nhiệt độ cao hồ quang, dẫn đến bão hòa oxy vùng hàn và giải thích nguyên nhân không dùng nguồn điện xoay chiều (AC) mà phải dùng dòng điện một chiều (DC) trong hàn $\text{MAG}/\text{CO}_2$.
  • Đặc tính hồ quang khí trơ: Giải thích điện thế ion hóa cao của $\text{Ar}$ và $\text{He}$, sự ảnh hưởng của việc phối trộn khí hoạt tính ($\text{Ar} + 18%\text{CO}_2$, $\text{Ar} + 8%\text{O}_2$) đến độ ổn định cột hồ quang, độ êm, mức độ bắn tóe và hình dáng bề mặt vảy hàn.
  • Cơ chế chuyển dịch giọt kim loại lỏng: Phân tích 3 trạng thái chuyển dịch giọt cơ bản:
    • Chuyển dịch ngắn mạch (Short-circuiting transfer): $I_h < 200\text{A}$, mật độ dòng $< 150\text{ A/mm}^2$, $U_h = 14\text{--}22\text{V}$, tốc độ cấp dây $2\text{--}12\text{ m/phút}$, tần số ngắt 50–200 xung/giây, ứng dụng cho thép tấm mỏng.
    • Chuyển dịch hình cầu (Globular transfer): Kích thước giọt lớn hơn đường kính dây hàn, hồ quang kém ổn định, bắn tóe nhiều.
    • Chuyển dịch phun dọc trục (Spray transfer): $I_h > 250\text{A}$, mật độ dòng $> 150\text{ A/mm}^2$, $U_h = 25\text{--}36\text{V}$, tốc độ ra dây $7\text{--}17\text{ m/phút}$, giọt kim loại mịn rơi với mật độ 100 giọt/giây, ứng dụng hàn tấm dày ở tư thế hàn sấp.
  • Hệ thống tiêu chuẩn ký hiệu quốc tế: Cung cấp bảng tra cứu ký hiệu dây hàn thép cacbon theo tiêu chuẩn Mỹ AWS A5.18 ($ER\text{XX}S-X$) và tiêu chuẩn châu Âu EN 440 ($G\text{ X X X X X X X X}$, ví dụ mã dây $G3Si1$, nhãn thương mại OK AristoRod 12.50 của hãng ESAB).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thành thạo căn chỉnh thông số máy hàn DC; lắp đặt cụm rulo đẩy dây (2 cặp bánh dẫn cho dây lõi thuốc và dây mềm Al); lựa chọn ruột gà dẫn dây (bằng thép xoắn cho dây cứng, bằng nilon/sợi than cho dây nhôm/đồng); hiệu chỉnh van sấy nhiệt và áp kế bình khí $\text{CO}_2$; duy trì góc nghiêng mỏ hàn từ $50^\circ\text{ đến }60^\circ$ và kiểm soát tầm với điện cực ($stick-out$).
  • Kỹ năng phân tích (Analytical skills): Nhận diện nguồn gốc sai hỏng mối hàn thông qua quan sát trực quan:
    • Rỗ khí (Porosity): Phân tích nguyên nhân do gió lùa làm bạt khí bảo vệ, lưu lượng khí quá thấp/quá cao tạo dòng xoáy, chụp khí bám dính xỉ, hoặc phôi ẩm bẩn;
    • Không ngấu (Lack of fusion): Xác định do tốc độ di chuyển quá nhanh, dòng hàn nhỏ, hoặc góc vát rãnh hẹp;
    • Chảy tràn (Overlap): Nhận diện do vận tốc hàn quá chậm trên vật dày, tầm với điện cực quá dài;
    • Khuyết cạnh (Undercut): Xác định do dòng điện hàn quá cao, thiếu thời gian dừng ở hai biên dao động;
    • Lỗi dính do vũng hàn đi trước: Do nghiêng mỏ hàn sai góc khiến kim loại lỏng chảy phủ lên vùng kim loại cơ bản chưa kịp nóng chảy.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Thực hiện chuẩn bị mép hàn (vát mép đơn chữ V, căn chỉnh khe hở đáy $root\ gap$), đính phôi, hàn lót ($root\ pass$), hàn điền ($fill\ pass$), hàn phủ ($cap\ pass$) trên các chiều dày phôi thép $S = 3\text{mm}$, $S = 5\text{mm}$ và $S = 10\text{mm}$ đạt kích thước hình học bản vẽ và yêu cầu cơ tính liên kết.

Phương pháp giảng dạy và học tập

Giáo trình triển khai theo phương pháp sư phạm kỹ thuật tích hợp giữa bài giảng lý thuyết công nghệ và thực hành kỹ năng xưởng. Quy trình giảng dạy được tổ chức theo tỷ lệ phân bổ: 33,3% thời lượng lý thuyết (40 giờ), 60% thời lượng thực hành xưởng (72 giờ) và 6,7% thời lượng đánh giá kiểm tra (8 giờ).

Mỗi bài học từ Bài 5 đến Bài 13 đều tuân thủ cấu trúc sư phạm 5 bước rõ ràng:

  1. Phân tích bản vẽ liên kết và yêu cầu kỹ thuật mối hàn.
  2. Chuẩn bị phôi, trang thiết bị, vật liệu dây hàn và khí bảo vệ.
  3. Giáo viên thao tác mẫu và giải thích chế độ hàn ($I_h, U_h, v_h$, tầm với, góc độ mỏ).
  4. Học viên thực hành trực tiếp dưới sự giám sát an toàn.
  5. Quy trình tự kiểm tra, nghiệm thu và đánh giá sản phẩm.

Hệ thống bài tập thực hành được xây dựng tăng dần theo độ phức tạp hình học:

  • Thực hiện đường hàn thẳng và dao động ngang trên bề mặt tấm phẳng bằng phương pháp hàn trái (đẩy mỏ) và hàn phải (kéo mỏ).
  • Hàn kết cấu mối nối chữ T ở các tư thế hàn góc bằng (1F), góc ngang (2F) và góc đứng (3F).
  • Gia công liên kết hàn giáp mối tấm mỏng $S = 3\text{mm}$ tư thế 1G và liên kết tấm dày $S = 10\text{mm}$ có vát mép chữ V ở tư thế hàn ngang 2G.

Phương pháp đánh giá kết quả được quy định trực tiếp trong từng bài thực hành (như Bài 4, Bài 5, Bài 12) theo thang điểm 10. Điểm số được chiết tính dựa trên các tiêu chí kỹ thuật:

  • Kích thước hình học của mối hàn (chiều cao đắp, chiều rộng mối hàn, chân mối hàn góc $a, z$);
  • Độ đồng đều vảy hàn và độ thẳng của đường hàn;
  • Mức độ khuyết tật bề mặt (không bị khuyết cạnh, rỗ khí, ngậm xỉ, cháy thủng);
  • Mức độ ngấu chân liên kết;
  • Ý thức chấp hành an toàn lao động và vệ sinh công nghiệp tại vị trí hàn.

Về hướng dẫn tự học, sinh viên sử dụng bảng hệ thống khuyết tật (nguyên nhân – biện pháp phòng tránh – cách khắc phục) ở cuối mỗi bài để tự đối chiếu sản phẩm thực hành, xác định sai lệch góc mỏ hàn hoặc tốc độ đưa tay, từ đó tự điều chỉnh thông số cho các bài tập kế tiếp.

Điểm nổi bật và cập nhật

  • Chuẩn hóa theo hệ thống tiêu chuẩn quốc tế: Giáo trình cập nhật chi tiết hệ thống ký hiệu phân loại vật liệu hàn theo tiêu chuẩn Hoa Kỳ AWS (American Welding Society) gồm tiêu chuẩn dây hàn đặc AWS A5.18, dây hàn lõi thuốc AWS A5.20 và tiêu chuẩn châu Âu EN 440 (European Nations Standard). Các thông số cơ tính như giới hạn bền kéo ($R_m$), giới hạn chảy ($R_{eh}$), độ giãn dài tương đối ($A%$) và nhiệt độ thử va đập ($Charpy\ V-notch$) được đối chiếu cụ thể cho từng mã dây hàn (như $ER70S-6$, $OK\ AristoRod\ 12.50$).
  • Cập nhật công nghệ hàn dây lõi trợ dung FCAW: Tài liệu trình bày phân loại dây lõi thuốc không mí ghép sản xuất theo công nghệ tiên tiến (nhãn hiệu thương mại Fluxofil cho FCAW và Fluxocord cho hàn SAW), giải quyết triệt để nhược điểm hút ẩm của các loại dây lõi thuốc mí cuộn thông thường, ứng dụng trong điều kiện thi công hàn kết cấu áp lực và hàn dưới nước.
  • Đa dạng hóa thành phần khí bảo vệ hỗn hợp: Ngoài khí $\text{CO}_2$ nguyên chất truyền thống, giáo trình bổ sung các loại khí công nghiệp phối trộn chuyên dụng:
    • Khí ATAL 5A ($\text{Ar } 82% + \text{CO}_2\ 18%$) và ATAL 2 dùng để hàn ngắn mạch, giảm bắn tóe, ổn định hồ quang;
    • Khí CARGAL ($\text{Ar } 98,5% + \text{O}_2\ 1,5%$) và ARCAL 14 ($\text{Ar } 96% + \text{CO}_2\ 3% + \text{O}_2\ 1%$) tối ưu hóa chuyển dịch dạng phun cho thép không gỉ (Inox);
    • Khí HELOXAL ($\text{He } 85% + \text{O}2\ 15%$) giúp loại trừ sự tạo thành cacbit crom ($\text{Cr}{23}\text{C}_6$) gây ăn mòn tinh giới ở vùng ảnh hưởng nhiệt mối hàn thép không gỉ.
  • Gắn kết thực tiễn sản xuất công nghiệp: Tài liệu trích dẫn trực tiếp các ứng dụng thực tế của công nghệ GMAW/FCAW trong chế tạo khung xe ủi, hộp số, khung quay cần trục, bồn bể chịu áp lực, nồi hơi công nghiệp, đường ống chịu áp lực và kết cấu vỏ tàu thủy.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho sinh viên năm thứ hai hoặc năm thứ ba thuộc hệ Cao đẳng nghề Hàn, Cao đẳng Công nghệ Hàn, hoặc sinh viên ngành Cơ khí chế tạo máy cần hoàn thành mô đun công nghệ hàn GMAW/FCAW theo chương trình đào tạo.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở trong chương trình đào tạo từ MH07 đến MH13, bao gồm: Vẽ kỹ thuật cơ khí, Cơ kỹ thuật, Dung sai - Đo lường kỹ thuật, Kim loại học và Xử lý nhiệt, An toàn lao động cơ bản và Kỹ thuật nguội cơ bản.
  • Giảng viên và giáo viên dạy nghề: Sử dụng làm giáo trình giảng dạy tích hợp chuẩn tại các trường cao đẳng, trung cấp nghề; dùng làm căn cứ lập kế hoạch bài giảng, chuẩn bị vật tư thực hành (phôi thép $S = 3, 5, 10\text{mm}$, dây hàn $\phi 1.0, \phi 1.2\text{mm}$, khí bảo vệ $\text{CO}_2, \text{Ar}$), thiết lập phiếu hướng dẫn thực hành và bảng barem chấm điểm kết thúc mô đun.
  • Cán bộ kỹ thuật và tự học: Là tài liệu tra cứu kỹ thuật cho kỹ thuật viên hàn, giám sát chất lượng hàn (QC Welding), thợ hàn tại các nhà máy đóng tàu, xí nghiệp gia công kết cấu thép cần tra cứu bảng thông số chế độ hàn ($I_h, U_h, v_h$, lưu lượng khí) và các biện pháp xử lý khuyết tật theo tiêu chuẩn kỹ thuật.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với cấp độ đào tạo nào?

Giáo trình được biên soạn chính thức cho trình độ Cao đẳng nghề chuyên ngành Hàn (thuộc bậc Giáo dục nghề nghiệp), áp dụng cho hệ đào tạo chính quy 3 năm theo khung chương trình của Tổng cục Dạy nghề.

2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi tiếp cận mô đun?

Người học bắt buộc phải hoàn thành khối kiến thức cơ sở từ bài học MH07 đến MH13, nắm vững đọc bản vẽ kỹ thuật cơ khí, tính chất cơ lý của thép cacbon và thép hợp kim, quy chuẩn an toàn điện cơ khí và kỹ năng gia công nguội cơ bản để chuẩn bị phôi hàn.

3. Điểm khác biệt cơ bản giữa phương pháp hàn MAG và hàn FCAW được trình bày trong giáo trình là gì?

Hàn MAG sử dụng dây hàn đặc ($Solid\ wire$) và bắt buộc phải dùng khí hoạt tính ($\text{CO}_2$ hoặc hỗn hợp $\text{Ar} + \text{CO}_2$) từ bình khí bên ngoài để bảo vệ bể hàn. Hàn FCAW sử dụng dây điện cực dạng ống có chứa lõi thuốc trợ dung ($Flux-cored$), có thể tự bảo vệ bằng xỉ và khí sinh ra từ phản ứng cháy của thuốc hàn mà không cần bình khí ngoài, hoặc kết hợp thêm khí bảo vệ ngoài (dual shield) để nâng cao chất lượng cơ tính mối hàn cho thép hợp kim.

4. Quy trình kiểm tra chất lượng và khắc phục khuyết tật mối hàn được giáo trình hướng dẫn ra sao?

Giáo trình hướng dẫn kiểm tra trực quan ($Visual\ Testing$) theo kích thước hình học và bảng phân loại khuyết tật. Khi phát hiện khuyết tật như rỗ khí, ngậm xỉ, hoặc không ngấu, kỹ thuật viên phải dùng phương pháp cơ học (mài, đục, cắt) để loại bỏ hoàn toàn vùng kim loại chứa khuyết tật đến khi lộ kim loại sạch, sau đó mới hiệu chỉnh lại thông số máy hàn và tiến hành hàn bù.

5. Giáo trình có đề cập đến các hệ thống tiêu chuẩn quốc tế nào về vật liệu hàn?

Giáo trình trình bày chi tiết hai hệ thống tiêu chuẩn quốc tế:

  1. Tiêu chuẩn Hoa Kỳ AWS (AWS A5.18 cho dây hàn GMAW như $ER70S-2 \div ER70S-7$, và tiêu chuẩn AWS cho dây FCAW như $E\text{XX}T-X$).
  2. Tiêu chuẩn châu Âu EN 440 (tiêu chuẩn dây hàn thép không hợp kim và hợp kim thấp cho quá trình GMAW).

Kết luận

Giáo trình Hàn GMAW/135; FCAW/136 (Mã số MĐ17) của Trường Cao đẳng Nghề Việt Nam - Hàn Quốc Thành phố Hà Nội là tài liệu học thuật chuyên môn có tính chuẩn hóa cao về lý thuyết và thực tiễn công nghệ hàn bán tự động và tự động. Giá trị học thuật cốt lõi của giáo trình thể hiện ở việc kết nối logic giữa bản chất vật lý - luyện kim của hồ quang hàn trong môi trường khí bảo vệ với các kỹ năng thao tác cơ khí chuẩn mực.

Lộ trình học tập được thiết kế khoa học qua 13 bài học với tổng thời lượng 120 giờ, dẫn dắt người học từ quy tắc an toàn công nghiệp, nhận diện thiết bị/vật liệu, đến làm chủ các kỹ thuật hàn liên kết góc và giáp mối phức tạp (1F–4F, 1G–3G). Cùng với hệ thống danh mục tài liệu tham khảo chuyên ngành cơ khí hàn và các bảng tra cứu tiêu chuẩn AWS/EN đính kèm, giáo trình cung cấp cơ sở kỹ thuật hoàn chỉnh cho quá trình đào tạo thợ hàn tay nghề cao đáp ứng tiêu chuẩn sản xuất công nghiệp.
