Tổng quan về giáo trình

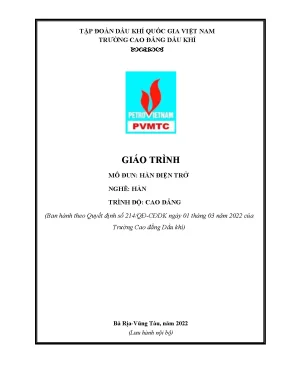

Giáo trình mô đun Hàn điện trở (Mã số: MECW52170) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Hàn trình độ Cao đẳng, được ban hành theo Quyết định số 214/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Quốc gia Việt Nam). Trong cấu trúc chương trình khung toàn khóa gồm 100 tín chỉ (2505 giờ), mô đun có thời lượng 2 tín chỉ (tổng cộng 60 giờ định mức, bao gồm 10 giờ lý thuyết, 48 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra). Mô đun được bố trí giảng dạy sau khi sinh viên đã hoàn thành khối kiến thức giáo dục đại cương, các môn học cơ sở khối ngành (như Dung sai MECM53001, Vật liệu cơ khí MECM53002, Vẽ kỹ thuật 1 MECM52003, Điện kỹ thuật cơ bản ELEI53055) cùng chuỗi mô đun chuyên môn từ MECW52162 đến MECW52169.

Mục tiêu học tập của giáo trình được xác lập theo ba chuẩn đầu ra cụ thể:

  • Về kiến thức: Mô tả cấu tạo, nguyên lý làm việc của các loại thiết bị, dụng cụ hàn điện trở (chuẩn A1); tính toán xác định chế độ hàn phù hợp với chiều dày, tính chất vật liệu và dạng liên kết (chuẩn A2).
  • Về kỹ năng: Vận hành thành thạo các trang thiết bị hàn điện trở; thực hiện liên kết hàn tiếp xúc điểm và hàn tiếp xúc đường đạt độ ngấu, không ngậm xỉ, không cháy thủng kim loại và hạn chế biến dạng (chuẩn B1).
  • Về năng lực tự chủ và trách nhiệm: Thực hiện công tác an toàn lao động, vệ sinh công nghiệp xưởng hàn; rèn luyện tính kỷ luật, cẩn thận, chính xác và trung thực (chuẩn C1).

Cấu trúc tài liệu tiếp cận theo hướng tích hợp lý thuyết công nghệ và kỹ năng thực hành phân xưởng, tổ chức thành 4 bài học logic: Bài 1 cung cấp cơ sở lý thuyết hàn tiếp xúc; Bài 2 hướng dẫn vận hành thiết bị; Bài 3 và Bài 4 tập trung vào kỹ thuật thực hành hàn điểm và hàn đường. Điểm đặc thù của giáo trình là tập trung vào nhóm công nghệ hàn áp lực dành cho các kết cấu kim loại tấm mỏng ($0,3 \div 3\text{ mm}$), không sử dụng que hàn hay điện cực nóng chảy, đáp ứng yêu cầu gia công cơ khí chính xác trong công nghiệp chế tạo.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc qua 4 bài học chuyên đề, bám sát trình tự từ nguyên lý nhiệt - điện đến kỹ năng vận hành và kiểm tra thực nghiệm:

  • Bài 1: Các kiến thức cơ bản hàn tiếp xúc điểm, tiếp xúc đường (8 giờ lý thuyết):
    • Nội dung: Bản chất vật lý của hàn tiếp xúc, phân loại các phương pháp hàn áp lực. Phân tích chi tiết phương pháp hàn điểm hai phía, hàn điểm một phía (có hoặc không có đệm đồng dẫn điện), hiện tượng dòng điện phân nhánh (shunting current) và phương pháp hàn điểm nhô.
    • Quy trình và vật liệu: Chu trình hàn điểm 5 giai đoạn (ép, gia nhiệt ban đầu, hàn, giữ nhiệt sau hàn/ram, nhả điện cực). Phân loại vật liệu điện cực theo Hiệp hội hàn: Nhóm A (hợp kim đồng từ Class I đến Class V) và Nhóm B (đồng kết hợp Tungsten thiêu kết từ Class 10 đến Class 14).
    • Nguyên lý hàn đường: Phân loại hàn đường liên tục, hàn đường gián đoạn và hàn bước; phân tích các thông số công nghệ ảnh hưởng tới chất lượng đường hàn (chế độ hàn cứng và chế độ hàn mềm).
  • Bài 2: Vận hành, sử dụng máy hàn tiếp xúc điểm, tiếp xúc đường (4 giờ thực hành):
    • Cấu tạo thiết bị: Khảo sát các cụm chi tiết chính gồm biến áp hàn BAH (điện áp sơ cấp $U_1 = 380\text{V}$, thứ cấp không tải $U_2 = 1,8 \div 10\text{V}$ gồm 8–10 cấp điều chỉnh), cơ cấu tạo lực ép $P = 40 \div 8000\text{N}$ (kiểu cơ khí, thủy lực, khí nén), hệ thống làm mát tuần hoàn bằng nước cho công tắc tơ bán dẫn, cuộn thứ cấp và điện cực.
    • Thiết bị thực hành chuẩn: Sơ đồ nguyên lý và thông số kỹ thuật máy hàn điểm MT-2103 (công suất định mức $122\text{ kVA}$, nguồn $380\text{V}$, $U_2 = 5,5 \div 9\text{V}$, 6 cấp dòng, dòng hàn cực đại $I_{2\max} = 21\text{ kA}$, hệ số tiếp điện $\text{TĐ}% = 50%$, điều chỉnh dòng qua góc mở $\alpha$ của hai thyristor 1T và 2T).
    • Thao tác: Quy trình 5 bước vận hành máy hàn điểm; kỹ thuật kiểm tra, làm sạch và mài sửa phục hồi hình học đầu điện cực.
  • Bài 3: Hàn tiếp xúc điểm (Thực hành xưởng):
    • Chuẩn bị và tính toán: Kỹ thuật gá lắp và chuẩn bị bề mặt phôi thép carbon thấp kích thước $100 \times 250 \times 1\text{ mm}$ (2 tấm), khe hở ghép $< 1,5 \div 1,8\text{ mm}$, khoảng cách chồng mí $20\text{ mm}$, vạch dấu các điểm hàn cách mép $25\text{ mm}$ và bước hàn cách nhau $40\text{ mm}$.
    • Kỹ thuật thi công: Thiết lập chế độ hàn thực nghiệm: đường kính điện cực $d = 5\text{ mm}$, cường độ dòng hàn $I_h = 8,5 \div 9\text{ kA}$, thời gian hàn $t_h = 0,12 \div 0,16\text{ s}$, lực ép $F_e = 2,5 \div 3\text{ kN}$.
    • Kiểm tra và xử lý khuyết tật: Nhận biết các biểu hiện quang học khi tạo điểm hàn; phương pháp kiểm tra siêu âm (NDT) và thử kéo phá hủy; bảng chẩn đoán 6 dạng khuyết tật (điện cực quá nhiệt, phóng hồ quang, bắn tóe kim loại, điểm hàn không đều, lỗ ở tâm điểm hàn, điểm hàn quá nhỏ).
  • Bài 4: Hàn tiếp xúc đường (Thực hành xưởng):
    • Nội dung: Chuẩn bị máy hàn con lăn, gá đặt phôi thép carbon thấp $100 \times 250 \times 1\text{ mm}$, tính toán chế độ hàn theo bề rộng con lăn, áp lực và tốc độ dịch chuyển chi tiết, thực hiện quy trình hàn đường kín, kiểm tra độ ngấu và an toàn phân xưởng.

Progression logic của giáo trình đi từ việc xây dựng bản chất nhiệt điện học, chuyển dịch sang cơ chế vận hành hệ thống chấp hành (khí nén, bán dẫn thyristor, làm mát), sau đó hoàn thiện năng lực thao tác trên phôi mẫu cụ thể và xử lý sự cố chất lượng mối liên kết.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật dựa trên các nền tảng sau:

  1. Định luật Jun – Lenxơ về phát sinh nhiệt: Nhiệt lượng sinh ra tại vùng tiếp xúc tỷ lệ thuận với điện trở tiếp xúc, bình phương cường độ dòng điện và thời gian tác động: $$Q = I^2 \cdot R \cdot t \quad \text{(Joule)}$$ hoặc tính theo đơn vị calo: $$Q = 0,24 \cdot I^2 \cdot R \cdot t$$
  2. Cơ chế hình thành liên kết áp lực qua 3 giai đoạn:
    • Giai đoạn 1: Bề mặt chi tiết tiếp xúc cục bộ tại các đỉnh nhấp nhô tế vi.
    • Giai đoạn 2: Nguồn nhiệt nung chảy màng oxit và chất bẩn bề mặt; lực ép tăng làm tăng diện tích tiếp xúc, xuất hiện các mầm tinh thể chung.
    • Giai đoạn 3: Dưới tác dụng của lực ép định mức, diện tích tiếp xúc đạt xấp xỉ 100%, kim loại đạt khoảng cách thông số mạng tinh thể và hình thành liên kết bền vững.
  3. Hiện tượng mòn điện cực và biến thiên mật độ dòng điện: $$J = \frac{I}{A}$$ Khi diện tích làm việc của đầu cực ($A$) bị biến dạng chùn do nhiệt và áp lực, mật độ dòng điện ($J$) suy giảm dẫn đến không đạt độ sâu ngấu mối hàn.
  4. Công thức xác định kích thước hình học điện cực:
    • Theo hệ inch (áp dụng cho thép carbon thấp): $$D = 0,10\text{ inch} + 2t \quad \text{($t$: chiều dày một tấm)}$$
    • Theo hệ mét:
      • Khi chiều dày tấm $\delta < 3\text{ mm}$: $d = 2\delta + 3\text{ (mm)}$
      • Khi chiều dày tấm $\delta > 5\text{ mm}$: $d = 1,5\delta + 5\text{ (mm)}$
  5. Phân định chế độ hàn công nghệ:
    • Chế độ cứng: Mật độ dòng điện cao ($120 \div 360\text{ A/mm}^2$), thời gian hàn ngắn ($0,2 \div 1,5\text{ s}$), áp lực riêng lớn ($15 \div 50\text{ N/mm}^2$ cho $\delta < 1,5\text{ mm}$; $70 \div 100\text{ N/mm}^2$ cho $\delta > 1,5\text{ mm}$).
    • Chế độ mềm: Mật độ dòng điện trung bình ($80 \div 160\text{ A/mm}^2$), thời gian hàn kéo dài ($2 \div 3\text{ s}$), áp lực riêng thấp ($20 \div 40\text{ N/mm}^2$ cho kim loại $\delta < 5\text{ mm}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills):
    • Đấu nối nguồn điện công nghiệp 380V và kiểm tra hệ thống làm mát tuần hoàn.
    • Căn chỉnh độ đồng tâm và lắp ráp điện cực trên máy hàn điểm MT-2103.
    • Mài sửa, phục hồi hình học đầu điện cực đúng góc độ kỹ thuật khi bị biến dạng hoặc oxy hóa.
    • Thao tác chân đạp công tắc điều khiển chu trình ép – hàn – rèn – nhả theo đúng thời gian cài đặt.
  • Kỹ năng phân tích (Analytical skills):
    • Tính toán các thông số công nghệ ($I_h, t_h, F_e, d$) tương ứng với chiều dày và chủng loại vật liệu.
    • Phân tích nguyên nhân khuyết tật dựa trên các hiện tượng quan sát trực tiếp (màu sắc điểm hàn đỏ sáng, tiếng nổ phóng hồ quang, hạt kim loại bắn tóe, vết lõm bề mặt).
    • Đọc và phân tích biểu đồ chu trình dòng điện – lực ép ($t_1$ ép, $t_2$ hàn, $t_2'$ ngắt dòng, $t_3$ ép rèn, $t_4$ nghỉ).
  • Năng lực thực hành nghề nghiệp (Practical competencies):
    • Gia công phôi tấm, làm sạch oxit bề mặt và gá kẹp đúng khoảng cách chồng mí quy định.
    • Thực hiện các mối hàn điểm và hàn đường trên thép carbon thấp đạt yêu cầu cơ tính, độ ngấu và độ kín.
    • Tuân thủ nghiêm ngặt quy trình cô lập nguồn điện và an toàn lao động trong phân xưởng cơ khí.

Phương pháp giảng dạy và học tập

Giáo trình quy định phương pháp dạy học tích cực, kết hợp giữa thuyết trình ngắn, phương pháp nêu vấn đề, hướng dẫn trực tiếp và làm mẫu thao tác kỹ thuật của giảng viên tại xưởng:

  • Tổ chức thực hành và bài tập tình huống:
    • Sinh viên được phân chia thành các nhóm nhỏ từ 2 đến 4 người, mỗi nhóm được trang bị 02 máy hàn điện trở chuyên dụng tại xưởng.
    • Các thành viên thay phiên nhau đảm nhiệm các vị trí: chuẩn bị phôi, vận hành đóng ngắt dòng điện, theo dõi hệ số làm mát, ghi chép thông số và mài sửa đầu cực.
    • Bài tập thực hành sử dụng phôi chuẩn bằng thép carbon thấp gồm 2 tấm có kích thước $100 \times 250 \times 1\text{ mm}$, thực hiện gá chồng mí $20\text{ mm}$ và đánh dấu các vị trí hàn mẫu.
  • Phương pháp kiểm tra và xử lý khuyết tật:
    • Sinh viên rèn luyện kỹ năng quan sát ngoại dạng trong suốt chu trình hàn (nhận diện độ đỏ sáng của điểm hàn, khói bốc do cháy tạp chất, mức độ bắn tóe kim loại).
    • Tiến hành kiểm tra không phá hủy bằng phương pháp siêu âm để xác định diện tích nhân nóng chảy mà không làm hỏng kết cấu mẫu.
    • Phân tích bảng đối chiếu khuyết tật để đưa ra biện pháp khắc phục tức thì: tăng giảm lực ép $F_e$, hiệu chỉnh thời gian hàn $t_h$, điều chỉnh đường kính mút cực $d$ hoặc làm sạch dầu mỡ trên bề mặt phôi.
  • Quy chế đánh giá kết quả học tập: Căn cứ theo Thông tư số 09/2017/TT-LĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội, quy trình đánh giá kết quả tại Trường Cao đẳng Dầu khí được phân định theo bảng trọng số:
Hình thức kiểm tra Phương pháp & Tổ chức Chuẩn đầu ra đánh giá Thời điểm thực hiện Trọng số điểm
Kiểm tra thường xuyên Thực hành tập trung theo nhóm/cá nhân A1, A2, B1, C1 Sau 15 giờ đào tạo Hệ số 1 (40% tổng điểm)
Kiểm tra định kỳ Thực hành tập trung theo nhóm/cá nhân A1, A2, B1, C1 Sau 45 giờ đào tạo Hệ số 2 (Tính vào điểm quá trình)
Thi kết thúc mô đun Bài thi thực hành tổng hợp cá nhân A1, A2, B1, C1 Sau 60 giờ đào tạo 60% tổng điểm mô đun

Điểm đánh giá được chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang thang điểm 4 và điểm chữ theo quy chế đào tạo tín chỉ.

  • Quy định tự học và kỷ luật chuyên cần:
    • Người học phải nghiên cứu trước giáo trình, tài liệu tham khảo và phiếu học tập trước khi vào xưởng.
    • Sinh viên bắt buộc tham dự 100% các buổi học thực hành. Trường hợp vắng mặt vượt quá $1%$ số tiết thực hành sẽ không đủ điều kiện dự thi và phải đăng ký học lại mô đun.

Điểm nổi bật và cập nhật

  • Tính pháp lý và tiêu chuẩn chuyên môn: Giáo trình được Hội đồng khoa học Khoa GDNN biên soạn và ban hành chính thức theo Quyết định số 214/QĐ-CĐDK năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí, do nhóm tác giả Nguyễn Công Khai (Chủ biên), Trần Nam An và An Đình Quân biên soạn. Tài liệu lưu hành nội bộ phục vụ trực tiếp cho công tác đào tạo nhân lực kỹ thuật ngành Dầu khí và công nghiệp phụ trợ.
  • Trang bị sơ đồ thiết bị công nghiệp điển hình: Giáo trình mô tả chi tiết sơ đồ nguyên lý điện và kết cấu cơ khí của dòng máy hàn điểm công nghiệp MT-2103. Bản vẽ kỹ thuật làm rõ chức năng của từng cụm chi tiết: Aptomat bảo vệ liên động rơle nhiệt, cuộn hút ngắt mạch khẩn cấp NC, mạch điều khiển góc mở thyristor xoay chiều một pha (1T, 2T), van điện khí và bộ lọc giảm áp khí nén.
  • Tích hợp tiêu chuẩn phân loại quốc tế: Hệ thống điện cực hàn điểm được phân loại chi tiết theo quy chuẩn quốc tế thành hai nhóm vật liệu chuyên dụng:
    • Nhóm A (Class I đến V): Hợp kim đồng chuyên dụng ($Cu-Sn, Cu-Cr-Cd-Sn$) có độ dẫn điện, dẫn nhiệt cao.
    • Nhóm B (Class 10 đến 14): Vật liệu hỗn hợp đồng kết hợp Tungsten thiêu kết, có khả năng chịu tải nhiệt cao trong các liên kết kết cấu đặc biệt.
  • Kết nối tài liệu tham khảo trong nước và quốc tế: Nội dung giáo trình được tổng hợp từ các nguồn tư liệu kỹ thuật chuyên ngành:
    • Giáo trình Công nghệ hàn (Nguyễn Thúc Hà, Bùi Văn Hạnh, Võ Văn Phong – NXB Giáo dục, 2002).
    • Tài liệu dịch thuật General Welding (Trường Đại học Bách khoa Hà Nội – NXB Lao động Xã hội, 2002).
    • Chương trình đào tạo Chuyên gia hàn quốc tế (Trung tâm Đào tạo và Chuyển giao Công nghệ Việt – Đức, 2006).
    • Metal and How to Weld Them (The James F. Lincoln Arc Welding Foundation, 1990).
    • The Procedure Handbook of Arc Welding (The Lincoln Electric Company).
    • Welding Science & Technology – Volume 1 (American Welding Society - AWS, 2006).
    • Structural Welding Code – Steel (AWS D1.1/D1.1M:2008).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành đào tạo:
    • Tài liệu học tập bắt buộc cho sinh viên trình độ Cao đẳng và học viên hệ Trung cấp nghề Hàn thuộc Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo ngành kỹ thuật cơ khí.
    • Phù hợp cho sinh viên trong giai đoạn học kỳ chuyên môn nghề, chuẩn bị chuyển tiếp sang các mô đun nâng cao như: Hàn MIG/MAG nâng cao (MECW63171), Hàn hồ quang dây lõi thuốc FCAW nâng cao (MECW63172), Hàn TIG nâng cao (MECW63173), Hàn ống (MECW66174) và Quy trình hàn (MECW64075).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối lượng kiến thức nền tảng trước khi tiếp cận mô đun:
    • Các môn cơ sở: Dung sai (MECM53001), Vật liệu cơ khí (MECM53002), Vẽ kỹ thuật 1 (MECM52003), Điện kỹ thuật cơ bản (ELEI53055), An toàn vệ sinh lao động (SAEN52001).
    • Các mô đun công nghệ hàn cơ bản: Chế tạo phôi hàn (MECM52162), Gá lắp kết cấu hàn (MECM52163), Hàn hồ quang tay cơ bản (MECW56164), Hàn MIG/MAG cơ bản (MECW54166), Hàn TIG cơ bản (MECW53168).
  • Giảng viên và cán bộ quản lý đào tạo:
    • Sử dụng làm căn cứ chuẩn hóa đề cương chi tiết môn học, biên soạn giáo án lý thuyết và thiết kế phiếu hướng dẫn thực hành tại xưởng hàn.
    • Làm khung tiêu chuẩn để xây dựng đề thi, barem chấm điểm kiểm tra thường xuyên, kiểm tra định kỳ và thi kết thúc mô đun theo chuẩn đầu ra.
  • Đối tượng tự học và nghiên cứu mở rộng:
    • Kỹ thuật viên, thợ hàn kết cấu tại các nhà máy đóng tàu, cơ sở lắp ráp ô tô, đơn vị sản xuất ống dẫn dầu khí và thiết bị trao đổi nhiệt có nhu cầu tra cứu thông số công nghệ hàn áp lực và phương pháp xử lý sự cố thiết bị MT-2103.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ trực tiếp cho sinh viên trình độ Cao đẳng và học viên Trung cấp nghề Hàn; đồng thời là tài liệu tham khảo kỹ thuật cho giảng viên dạy nghề và thợ hàn cơ khí công nghiệp.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học cơ sở gồm: An toàn vệ sinh lao động, Vẽ kỹ thuật, Dung sai, Vật liệu cơ khí, Điện kỹ thuật cơ bản và các mô đun chuẩn bị phôi, gá lắp kết cấu cùng các phương pháp hàn cơ bản (hồ quang tay, MIG/MAG, TIG).

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung chuyên sâu vào phương pháp hàn áp lực không sử dụng que hàn nóng chảy dành cho kim loại tấm mỏng ($0,3 \div 3\text{ mm}$); tích hợp sơ đồ điều khiển máy hàn điểm MT-2103 sử dụng linh kiện bán dẫn thyristor và hệ thống phân loại điện cực theo tiêu chuẩn của Hiệp hội hàn quốc tế.

4. Làm sao để tự học hiệu quả?

Người học cần nắm vững công thức Jun – Lenxơ ($Q = 0,24 I^2 R t$), quy trình 5 bước vận hành thiết bị, bảng thông số chế độ hàn thực nghiệm và sơ đồ khắc phục 6 dạng khuyết tật; đồng thời phải tuân thủ điều kiện thực hành xưởng (không nghỉ quá $1%$ thời lượng thực hành).

5. Có tài liệu bổ trợ nào kèm theo?

Đi kèm với giáo trình là hệ thống giáo án, phiếu học tập, quy trình công nghệ thực hành xưởng, các bảng tra chế độ hàn thép carbon thấp (Bảng 2.1, 2.2, 2.3) và các tài liệu tham khảo chuẩn quốc tế từ American Welding Society (AWS) cùng The Lincoln Electric Company.

Kết luận

Giáo trình mô đun Hàn điện trở (MECW52170) đóng vai trò chuẩn hóa hệ thống kiến thức lý thuyết và kỹ năng thực hành công nghệ hàn tiếp xúc điểm và hàn tiếp xúc đường trong chương trình đào tạo nghề Hàn trình độ Cao đẳng tại Trường Cao đẳng Dầu khí.

Lộ trình đào tạo trong giáo trình thiết lập mối liên kết chặt chẽ giữa việc tính toán thông số chế độ hàn ($I_h, t_h, F_e, d$), làm chủ thiết bị công nghiệp MT-2103, kiểm soát 3 giai đoạn hình thành liên kết áp lực và xử lý sai hỏng mối hàn. Đây là nền tảng kỹ thuật bắt buộc để sinh viên tiếp tục hoàn thiện các năng lực nâng cao ở các mô đun chuyên sâu tiếp theo như Hàn ống (MECW66174), Kiểm tra và đánh giá chất lượng mối hàn theo tiêu chuẩn quốc tế (MECW65076) và Khóa luận tốt nghiệp (MECM63222). Để đạt kết quả học tập tối ưu, người học cần kết hợp nghiên cứu giáo trình với việc khai thác các tài liệu tiêu chuẩn AWS D1.1 và các quy chuẩn kiểm định mối hàn hiện hành.
