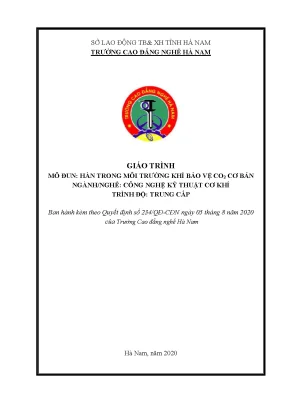

GIÁO TRÌNH MÔ ĐUN: HÀN TRONG MÔI TRƯỜNG KHÍ BẢO VỆ CO2 CƠ BẢN (MÃ MÔ ĐUN: MĐ20)

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Hàn trong môi trường khí bảo vệ CO2 cơ bản (Mã số: MĐ20) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo ngành/nghề Công nghệ Kỹ thuật Cơ khí trình độ Trung cấp, được ban hành chính thức kèm theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam, do giảng viên Vũ Quang Phiệt biên soạn.

Trong cấu trúc chương trình đào tạo nghề, mô đun MĐ20 giữ vị trí chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành hoặc học song song với các môn học kỹ thuật cơ sở từ MH07 đến MH13 cùng các mô đun kỹ thuật nghề tiên quyết MĐ18 và MĐ19. Mô đun đóng vai trò trang bị hệ thống kiến thức lý thuyết công nghệ và kỹ năng thực hành phương pháp hàn năng suất cao trong môi trường khí bảo vệ (GMAW).

Mục tiêu học tập của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Kiến thức: Trình bày chính xác cấu tạo và nguyên lý làm việc của hệ thống thiết bị hàn MIG/MAG; giải thích bản chất, đặc điểm, phạm vi ứng dụng của phương pháp hàn GMAW; nhận biết các loại vật liệu (dây hàn, khí bảo vệ) theo tiêu chuẩn quốc tế; xác định chính xác chế độ hàn phù hợp với chiều dày và cơ tính vật liệu.
  • Kỹ năng: Vận hành thành thạo thiết bị; đấu nối, điều chỉnh thông số công nghệ; thao tác thành thạo kỹ thuật hàn liên kết góc và giáp mối thép cacbon thấp ở các vị trí 1F, 1G, 2F, 3F đạt yêu cầu kích thước hình học, độ ngấu và độ bền cơ học; thực hiện nghiêm ngặt các biện pháp an toàn và vệ sinh phân xưởng.
  • Năng lực tự chủ và trách nhiệm: Xây dựng tác phong công nghiệp, khả năng làm việc độc lập hoặc phối hợp nhóm, giám sát kỹ thuật cho người học ở trình độ thấp hơn và đánh giá chất lượng sản phẩm theo tiêu chuẩn quy định.

Cấu trúc giáo trình gồm 6 bài học được thiết kế theo hình thức tích hợp lý thuyết và thực hành, kết hợp chặt chẽ giữa nguyên lý thiết bị, công nghệ luyện kim hàn và quy trình thao tác chuẩn xác trên phôi thép CT3.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình gồm 6 bài học chuyên đề được sắp xếp theo logic sư phạm từ lý thuyết cơ sở, vận hành thiết bị đến thực hành từng vị trí không gian cụ thể:

  • Bài 1: Những kiến thức cơ bản khi hàn MIG, MAG (Mã bài: 20.01): Trình bày bản chất quá trình hàn hồ quang điện cực nóng chảy trong môi trường khí bảo vệ (GMAW), so sánh ưu điểm năng suất (cao gấp 2,5 lần so với hàn hồ quang tay); phân loại dây hàn thép cacbon mạ đồng theo tiêu chuẩn AWS (từ E70S-2 đến E70S-7) với dải đường kính từ 0,8 mm đến 2,4 mm; phân loại hệ thống khí bảo vệ theo DIN 32 526 (Ar, He, CO2, hỗn hợp Ar+CO2, Ar+O2); cấu trúc nguồn điện hàn một chiều (DC) cực nghịch (DCEP), bộ phận chỉnh lưu 5 thành phần và các cơ chế gây khuyết tật cùng ảnh hưởng sức khỏe (tia cực tím, hồng ngoại, ngộ độc khói hàn).
  • Bài 2: Vận hành máy hàn MIG/MAG (Mã bài: 20.02): Phân tích cấu tạo mỏ hàn, contact tip, bộ cấp dây (loại 2 bánh xe và 4 bánh xe); quy trình 7 bước vận hành máy; động học chuyển động mỏ hàn (dao động đường thẳng, răng cưa, bán nguyệt, tam giác); cơ chế 3 dạng chuyển dịch kim loại (ngắn mạch, cầu, tia); đặc tính 6 dạng hồ quang (ngắn, chuyển tiếp, dài, phun, xung, xoáy) và an toàn phân xưởng.
  • Bài 3: Hàn liên kết góc thép các bon thấp – Vị trí hàn (1F) (Mã bài: 20.03): Thiết lập chế độ hàn góc phẳng trên thép CT3 (200 x 40 x 4 mm), dây hàn ER70S-6 đường kính 1,0 mm, khí CO2 100%, cường độ Ih = 100 A, điện áp Uh = 18–20 V, lưu lượng khí 8–10 l/phút; quy trình hàn đính và kỹ thuật hàn trái (từ phải sang trái) với góc nghiêng mỏ hàn 70°–80°.
  • Bài 4: Hàn giáp mối thép cacbon thấp – Vị trí hàn 1G (Mã bài: 20.04): Thiết lập thông số hàn giáp mối bằng phôi thép CT3 dày 4 mm, dây hàn ER70S-6 đường kính 1,4 mm, dòng hàn Ih = 280 A, điện áp Uh = 22–25 V, lưu lượng khí 14–16 l/phút; kỹ thuật dao động bán nguyệt/răng cưa biên độ 4–5 mm và phương pháp xử lý mặt đính/mặt không đính.
  • Bài 5: Hàn liên kết góc thép các bon thấp – Vị trí hàn (2F) (Mã bài: 20.05): Thiết lập thông số và thao tác kỹ thuật hàn góc ngang trên thép CT3 dày 4 mm, duy trì góc nghiêng mỏ hàn 75°–80°, kiểm soát vũng hàn tránh chảy xệ và khuyết cạnh.
  • Bài 6: Hàn liên kết góc thép các bon thấp – Vị trí hàn (3F) (Mã bài: 20.06): Kỹ thuật hàn góc đứng (hàn leo) trên thép cacbon thấp, ứng dụng dao động hình tam giác để tối ưu hóa chiều sâu nóng chảy và phân bố kim loại đắp.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết hồ quang nóng chảy (GMAW): Năng lượng hồ quang sinh ra giữa điện cực dây cấp liên tục và vũng hàn, duy trì trong môi trường khí cách ly hoàn toàn oxy và nitơ trong khí quyển.
  • Lý thuyết luyện kim vũng hàn: Cơ chế bảo vệ và hoàn nguyên kim loại thông qua các nguyên tố hợp kim hóa Si, Mn, Ti tích hợp trong lõi dây hàn; tác dụng của khí hoạt tính CO2 tạo độ ngấu sâu và khí trơ Ar/He ổn định cột hồ quang.
  • Đặc tính nguồn điện và hồ quang: Nguồn điện một chiều điện áp không đổi (đường đặc tính ngoài nằm ngang); nguyên lý tự điều chỉnh dòng điện hàn thông qua tốc độ cấp dây (từ 1 đến 18 m/phút); tác dụng nhiệt điện trở và lực từ trường co thắt (pinch effect) tạo sự tách giọt kim loại.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp ráp cơ khí và đấu nối điện hệ thống máy hàn; hiệu chỉnh lưu lượng van giảm áp khí CO2 có sấy nhiệt; thay thế bép tiếp điện (contact tip) và con lăn dẫn dây phù hợp đường kính dây; thiết lập thông số công nghệ (Ih, Uh, tốc độ cấp dây, tốc độ hàn Vh, tầm với điện cực ESO).
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu bản vẽ kết cấu cơ khí; nhận diện khuyết tật (rỗ khí, cháy cạnh, không ngấu, bắn tóe); phân tích mối quan hệ nhân - quả giữa thông số sai lệch (góc nghiêng sai, gió lùa, dòng điện quá cao/thấp) để đưa ra biện pháp khắc phục.
  • Năng lực thực hành tay nghề (Practical competencies): Duy trì độ nhô dây 8–15 mm; kiểm soát góc mỏ hàn 70°–80°; thực hiện chính xác các kiểu dao động mỏ hàn theo từng dạng liên kết; kỹ thuật kết thúc đường hàn chấm ngắt và giữ trễ khí 5 giây để bảo vệ vũng hàn nguội.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai theo phương pháp đào tạo tích hợp (Integrated Vocational Pedagogy), kết hợp song hành giữa bài giảng lý thuyết công nghệ và thực hành thao tác tại xưởng. Mô hình giảng dạy đi từ việc phân tích nguyên lý vật lý, cấu tạo thiết bị đến hướng dẫn mẫu thao tác, luyện tập theo quy trình công nghệ và đánh giá sản phẩm.

flowchart LR
    A["Lý thuyết công nghệ & Chuẩn bị"] --> B["Cài đặt thiết bị & Chế độ hàn"]
    B --> C["Thao tác gá đính & Thực hiện hàn"]
    C --> D["Kiểm tra kích thước & Khuyết tật"]

Bài tập thực hành và tình huống kỹ thuật (Practical exercises & Case studies)

  • Hệ thống bài tập thực hành: Người học thực hiện gia công phôi chuẩn thép CT3 kích thước 200 x 40 x 4 mm, mài sạch gỉ sét, nắn thẳng; thực hiện hàn đính phôi (mối đính dài 15 mm, cách mép 10 mm, khoảng cách mối đính nhỏ hơn 300 mm); gá đặt phôi trên đồ gá chuyên dụng và hàn hoàn thiện liên kết góc (1F, 2F, 3F) cùng liên kết giáp mối (1G).
  • Tình huống kỹ thuật (Case studies): Giáo trình thiết lập bảng phân tích lỗi thực tế trong từng bài học. Người học trực tiếp đối chiếu mẫu phôi hàn bị lỗi (rỗ khí do lưu lượng khí không đạt 8–10 l/phút hoặc do gió lùa; cháy cạnh do dòng điện lớn và hồ quang dài; mối hàn không ngấu do góc nghiêng mỏ hàn sai lệch) để truy nguyên nhân và đề xuất phương án hiệu chỉnh thông số.

Phương pháp đánh giá (Assessment methods)

  • Đánh giá quá trình: Chấm điểm thao tác an toàn điện/khí nén, tư thế cầm mỏ hàn, độ ổn định góc nghiêng (70°–80°), tốc độ dịch chuyển và biên độ dao động mỏ hàn.
  • Đánh giá sản phẩm: Kiểm tra kích thước hình học mối hàn so với bản vẽ; đánh giá thẩm mỹ ngoại dạng (độ đều của vẩy hàn); phát hiện khuyết tật bên ngoài và độ ngấu liên kết.

Hướng dẫn tự học (Self-study guidelines)

Người học chủ động tra cứu bảng thông số chế độ hàn theo đường kính dây (0,8 mm – 2,4 mm) và chiều dày vật liệu; tự rèn luyện kỹ năng quan sát độ dài cột hồ quang, nghe âm thanh tiếng cháy hồ quang (tiếng cháy đều, giòn "re re") và theo dõi chỉ số trên đồng hồ Ampe/Vôn kế khi vận hành.

Điểm nổi bật và cập nhật (250-300 từ)

So sánh với công nghệ hàn truyền thống

Giáo trình mô đun MĐ20 thể hiện rõ các ưu thế kỹ thuật của phương pháp hàn MIG/MAG bán tự động so với hàn hồ quang tay (SMAW) và hàn dưới lớp thuốc (SAW):

  • Năng suất hàn cao gấp 2,5 lần so với hàn hồ quang tay nhờ sử dụng cuộn dây cấp liên tục và tốc độ đắp cao.
  • Năng lượng đường tập trung, hiệu suất nhiệt lớn giúp giảm thiểu diện tích vùng ảnh hưởng nhiệt (HAZ), hạn chế biến dạng cong vênh sau khi hàn.
  • Tính linh hoạt cao hơn hàn dưới lớp thuốc nhờ khả năng hàn được ở mọi vị trí trong không gian (bằng, ngang, đứng).

Tích hợp chuẩn hóa quốc tế

Tài liệu tích hợp các quy chuẩn kỹ thuật quốc tế trong phân loại vật tư và khí bảo vệ:

  • Tiêu chuẩn AWS: Định danh hệ thống dây hàn thép cacbon (E70S-2 đến E70S-7, ER70S-6) với các chỉ tiêu cơ tính cụ thể: giới hạn bền kéo $\ge 72.000\text{ psi}$, giới hạn chảy $\ge 60.000\text{ psi}$, độ giãn dài $\ge 22%$.
  • Tiêu chuẩn DIN 32 526: Phân loại chuẩn xác hỗn hợp khí theo nhóm vật liệu (100% Ar dùng cho kim loại màu; Ar + 3% CO2/O2 dùng cho thép hợp kim cao; Ar + 10% CO2 + 3% O2 và 100% CO2 dùng cho thép không hợp kim và hợp kim thấp).
Tiêu chuẩn Ký hiệu / Mã hiệu Quy định kỹ thuật trong giáo trình
AWS E70S-2 $\rightarrow$ E70S-7 / ER70S-6 Dây hàn thép cacbon, bền kéo $\ge 72.000\text{ psi}$, chảy $\ge 60.000\text{ psi}$, giãn dài $\ge 22%$
DIN 32 526 11, 13, M1.1, M2.3, C Phân loại khí bảo vệ: Ar, Ar+He, Ar+CO2, Ar+O2, 100% CO2 theo từng loại vật liệu
TCVN / Quy chuẩn Thép CT3 Phôi mẫu kích thước tiêu chuẩn 200 x 40 x 4 mm cho các bài thực hành 1F, 1G, 2F, 3F

Kết nối thực tiễn sản xuất

Các bài tập gia công phôi thép CT3 dày 4 mm phản ánh trực tiếp các kết cấu thường gặp trong công nghiệp cơ khí chế tạo như kết cấu khung dầm, đường ống, bồn bể chứa áp lực và thân vỏ phương tiện giao thông.

Đối tượng sử dụng giáo trình (200-250 từ)

Sinh viên và trình độ đào tạo

  • Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng ngành Công nghệ Kỹ thuật Cơ khí, Kỹ thuật Hàn, Cắt gọt kim loại, Chế tạo thiết bị cơ khí.
  • Người học có nhu cầu chuẩn hóa tay nghề hàn bán tự động theo tiêu chuẩn kỹ thuật phân xưởng.

Điều kiện tiên quyết (Prerequisites)

  • Người học cần hoàn thành hoặc học song song các môn học cơ sở từ MH07 đến MH13 bao gồm: Vẽ kỹ thuật, Dung sai và đo lường kỹ thuật, Vật liệu học cơ khí, An toàn lao động; đồng thời đã nắm vững các thao tác kỹ năng cơ bản tại mô đun MĐ18 (Hàn hồ quang tay cơ bản) và MĐ19 (Nguội cơ bản).

Giảng viên và cán bộ đào tạo

  • Dùng làm căn cứ thiết lập đề cương chi tiết, giáo án tích hợp, phiếu hướng dẫn thực hành và bảng tiêu chí chấm điểm kỹ năng thực hành nghề.
  • Hướng dẫn tổ chức quản lý an toàn xưởng hàn theo tiêu chuẩn điện áp sơ cấp (230–460 V), thứ cấp (60–100 V) và an toàn chai áp lực khí CO2.

Kỹ thuật viên và người tự học

  • Tài liệu tra cứu cho thợ hàn, kỹ thuật viên tại các nhà xưởng cơ khí để thiết lập thông số chế độ hàn (Ih, Uh, lưu lượng khí, loại dây hàn) và chẩn đoán nguyên nhân gây lỗi mối hàn trong sản xuất.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với cấp độ đào tạo nào?

Giáo trình được biên soạn chính thức cho trình độ Trung cấp nghề Công nghệ Kỹ thuật Cơ khí theo Quyết định 234/QĐ-CĐN. Tuy nhiên, căn cứ vào nội dung tích hợp và hệ thống bài tập vị trí hàn (1F, 1G, 2F, 3F), tài liệu có thể sử dụng mở rộng để đào tạo hệ Cao đẳng, liên thông hoặc đào tạo cấp chứng chỉ nghề ngắn hạn.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần có kiến thức cơ sở về đọc bản vẽ kỹ thuật cơ khí, tính chất cơ lý của vật liệu kim loại (đặc biệt là thép cacbon), hiểu biết cơ bản về mạch điện và quy tắc an toàn lao động trong phân xưởng gia công cơ khí.

3. Phương pháp hàn MAG bằng khí CO2 trong giáo trình có điểm gì khác biệt so với hàn MIG?

Phương pháp MAG (Metal Active Gas) sử dụng khí bảo vệ hoạt tính như CO2 hoặc hỗn hợp CO2+Ar/O2 để hàn thép cacbon và thép hợp kim thấp, cho độ ngấu sâu và giá thành thấp. Phương pháp MIG (Metal Inert Gas) sử dụng khí trơ tinh khiết (Ar, He) để hàn thép không gỉ và kim loại màu (nhôm, đồng, magie).

4. Làm thế nào để điều chỉnh dòng điện hàn trên thiết bị hàn GMAW?

Do nguồn điện hàn GMAW có đặc tính ngoài nằm ngang (điện áp không đổi), dòng điện hàn không chỉnh trực tiếp trên núm vặn dòng mà được điều chỉnh gián tiếp thông qua tốc độ cấp dây của bộ chuyển dây kết hợp với việc cài đặt điện áp hồ quang (Uh) tương ứng.

5. Giáo trình có đề cập đến các tài liệu tham khảo và tiêu chuẩn kỹ thuật nào?

Tài liệu trích dẫn hệ thống tiêu chuẩn dây hàn AWS của Hiệp hội Hàn Hoa Kỳ (AWS E70S-2 đến E70S-7), tiêu chuẩn khí bảo vệ DIN 32 526, kết hợp hệ thống giáo trình công nghệ hàn của Tổng cục Dạy nghề và tài liệu kỹ thuật sản xuất cơ khí chuyên ngành.

Kết luận (150 từ)

Giáo trình mô đun Hàn trong môi trường khí bảo vệ CO2 cơ bản (MĐ20) là tài liệu đào tạo nghề chuẩn mực, hệ thống hóa toàn bộ kiến thức từ lý thuyết hồ quang điện cực nóng chảy trong khí hoạt tính, nguyên lý điều khiển nguồn điện DC cực nghịch đến kỹ năng thao tác chuẩn xác trên phôi thép CT3.

Lộ trình học tập đề xuất được thiết kế chặt chẽ qua 4 giai đoạn:

  1. Nắm vững cơ sở lý thuyết công nghệ hàn GMAW, vật liệu AWS và khí bảo vệ DIN 32 526 (Bài 1).
  2. Làm chủ kỹ thuật đấu nối, vận hành máy và tuân thủ an toàn phân xưởng (Bài 2).
  3. Rèn luyện kỹ năng hàn liên kết phẳng 1F và 1G (Bài 3, Bài 4).
  4. Phát triển kỹ năng hàn vị trí không gian 2F và 3F (Bài 5, Bài 6).

Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo thêm các tiêu chuẩn kiểm tra không phá hủy (NDT), tiêu chuẩn kết cấu thép AWS D1.1 và các tài liệu công nghệ hàn MIG/MAG nâng cao cho vật liệu hợp kim đặc biệt.
