Tổng quan về giáo trình (250-300 từ)

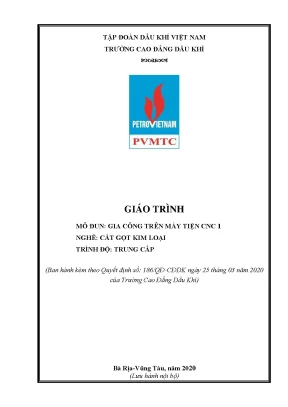

Giáo trình Gia công trên máy tiện CNC 1 (Mã mô đun: CG19MĐ03) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo trình độ Trung cấp và Cao đẳng nghề Cắt gọt kim loại, ban hành kèm theo Quyết định số 186/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Tài liệu do ThS. Trần Kim Khánh chủ biên cùng sự tham gia biên soạn của kỹ sư Lê Anh Dũng. Mô đun có thời lượng 4 tín chỉ, tương đương 90 giờ đào tạo (gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận/bài tập và 4 giờ kiểm tra định kỳ/kết thúc).

Về chuẩn đầu ra, giáo trình xác lập mục tiêu toàn diện theo 3 nhóm năng lực:

  • Kiến thức (A1–A5): Trang bị lý thuyết an toàn xưởng tiện CNC; cấu tạo và đặc tính kỹ thuật các bộ phận máy tiện; quy trình vận hành; cấu trúc chương trình, câu lệnh và chu trình tiện; quy trình gá dao, gá phôi, thiết lập chuẩn gốc và nhập/xuất chương trình NC.
  • Kỹ năng (B1–B7): Thực hiện đúng quy chuẩn an toàn, bảo dưỡng nhỏ; vận hành máy tiện CNC độc lập; lập trình theo mã lệnh và chu trình; mô phỏng, kiểm tra và hiệu chỉnh chương trình NC; gia công chi tiết và kiểm tra chất lượng sản phẩm.
  • Năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính kỷ luật, cẩn trọng, làm việc độc lập và kỹ năng hướng dẫn thao tác nghề.

Cấu trúc giáo trình gồm 1 Bài mở đầu và 3 bài học chuyên đề nối tiếp theo logic kỹ thuật: tiếp cận từ cấu tạo cơ khí, vận hành bảng điều khiển, lập trình mã lệnh đến gia công thực tế trên máy CNC LATHE JG-200 trang bị hệ điều khiển Fanuc 0i-TF12.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được triển khai qua 4 học phần với thời lượng và mục tiêu cụ thể:

  1. Bài mở đầu: Giới thiệu chung về máy tiện CNC (2 giờ lý thuyết):

    • Lịch sử phát triển kỹ thuật điều khiển số từ phiếu đục lỗ (1725, 1940 - John Parsons), máy NC đầu tiên (1952), ngôn ngữ APT (1959), hệ thống DNC (1960s), máy CNC (1970s) đến tích hợp CAD/CAM (1980s).
    • Quy định an toàn xưởng: vùng quay lắc đầu Revolve, trang bị bảo hộ, kiểm soát phoi và dung dịch trơn nguội.
    • Cấu tạo các bộ phận cơ bản: thân máy đúc bằng gang cường lực với 2 băng trượt phẳng và 2 băng trượt lăng trụ; ụ đứng (ụ trước); trục chính dẫn động vô cấp AC/DC; hệ thống truyền động chạy dao vít me đai ốc bi; mâm cặp thủy lực/khí nén; ụ động (ụ sau); đầu gá dao revolver 8–12 vị trí.
    • Quy trình bảo trì, bảo dưỡng phần cơ khí và điện - điện tử định kỳ theo các mốc: hàng ngày (kiểm tra dầu bôi trơn mỗi 8 giờ), hàng tuần (áp suất khí nén 20 psi), hàng tháng, định kỳ 6 tháng, hàng năm (thay dầu hộp số) và thay lọc khí điều khiển 2 năm/lần.

  2. Bài 1: Vận hành máy tiện CNC (16 giờ: 2 giờ lý thuyết, 14 giờ thực hành):

    • Bảng điều khiển máy tiện CNC LATHE JG-200: Nhóm nút chức năng nguồn (POWER ON/OFF, EMERGENCY STOP), nhóm chế độ vận hành MODE SELECT (EDIT, DNC, AUTO, MDI, MPG, JOG, RAPID, ZERO RETURN), các công tắc điều chỉnh tốc độ (FEED OVERRIDE 0–200%, RAPID OVERRIDE 0–100%, SPINDLE OVERRIDE 0–120%), các phím phụ trợ (SINGLE BLOCK, DRY RUN, M.S LOCK, BLOCK SKIP, OPTION STOP).
    • Phân loại hệ thống điều khiển: điều khiển điểm - điểm (gia công lỗ, khoan, doa, taro), điều khiển đường thẳng, điều khiển biên dạng contour (2D, 2.5D, 3D, 4D, 5D); hệ thống NC, CNC và mạng điều khiển trực tiếp DNC.
    • Hệ trục tọa độ Cartesien theo quy tắc bàn tay phải (trục Z dọc tâm trục chính, trục X vuông góc hướng về đài dao).
    • Hệ thống các điểm chuẩn: Điểm gốc máy ($M$), điểm gốc phôi ($W$ - thiết lập qua nhóm lệnh $G54$ đến $G59$), điểm gốc chương trình ($P$), điểm chuẩn máy ($R$), điểm thay dao ($N$) và điểm điều chỉnh dụng cụ ($E$).
    • Kết cấu đồ gá tiện CNC: mâm cặp ly tâm 2–3 chấu, mâm cặp chân mặt đầu cứng, mâm cặp chân mặt đầu tùy động chứa chất dẻo (8, 10, 12 chân) và mâm cặp 3 chấu thay đổi hiệu chỉnh.

  3. Bài 2: Lập trình tiện CNC (24 giờ: 22 giờ thực hành/thảo luận, 2 giờ kiểm tra lý thuyết):

    • Cấu trúc một chương trình tiện NC hoàn chỉnh và định dạng khối lệnh.
    • Nhóm mã lệnh chuẩn G-code: chạy dao nhanh không cắt gọt ($G00$), nội suy đường thẳng ($G01$), nội suy cung tròn cùng/ngược chiều kim đồng hồ ($G02, G03$), giới hạn số vòng quay trục chính ($G50$), tốc độ cắt mặt không đổi ($G96$), lượng tiến dao theo vòng ($G99$), lập trình tuyệt đối/tương đối ($U/W$ hoặc $X/Z$).
    • Nhóm mã lệnh phụ trợ M-code: dừng chương trình ($M00$), dừng có chọn lựa ($M01$), kết thúc chương trình ($M02, M30$), định vị góc quay và khóa trục chính ($M19$).
    • Thiết lập bù bán kính đỉnh dao tiện ($G41, G42, G40$) cho mặt ngoài và mặt trong.
    • Ứng dụng các chu trình gia công: chu trình tiện ren trụ/côn ($G92$), chu trình tiện ren phức hợp ($G76$), chu trình tiện thô và tiện tinh biên dạng ($G71, G70$).
    • Sử dụng phần mềm Cimco-edit để mô phỏng đường chạy dao, kiểm tra cú pháp và hiệu chỉnh chương trình trước khi truyền lệnh.

  4. Bài 3: Gia công tiện CNC (48 giờ: 2 giờ lý thuyết, 44 giờ thực hành, 2 giờ kiểm tra thực hành):

    • Kỹ thuật rà gá dao tiện mảnh hợp kim ghép, gá đặt phôi trên mâm cặp và kiểm tra áp suất kẹp.
    • Quy trình đo và cài đặt thông số hình học dao (Tool Offset) và tọa độ chuẩn chi tiết $W$ ($G54–G59$).
    • Nạp/xuất chương trình NC vào bộ nhớ máy qua cổng DNC hoặc thẻ nhớ/máy tính.
    • Chạy thử kiểm tra đường chạy dao không tải (Dry Run), chạy từng khối lệnh (Single Block).
    • Tiến hành gia công cắt gọt thực tế, kiểm tra kích thước hình học và độ nhám bề mặt theo bảng tiêu chuẩn kỹ thuật; thực hiện vệ sinh công nghiệp kết thúc ca máy.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý kỹ thuật gia công cơ khí chính xác:

  • Nguyên lý chuyển động cắt gọt: Tương quan động học giữa chuyển động quay tròn của trục chính mang phôi và chuyển động tịnh tiến độc lập của dao theo trục $X, Z$.
  • Cơ chế dẫn động cơ điện tử: Nguyên lý biến đổi chuyển động quay từ động cơ servo sang chuyển động tịnh tiến tuyến tính qua trục vít me đai ốc bi khử khe hở.
  • Không gian hình học máy CNC: Quy ước hệ tọa độ cực và Decartes, các mối quan hệ chuyển đổi giữa gốc tọa độ máy ($M$), gốc phôi ($W$) và vị trí điểm tham chiếu ($R$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhập/xuất dữ liệu chương trình NC; thao tác bàn phím Fanuc 0i-TF12; đo kiểm bù dao (Geometry/Wear Offset); thiết lập thông số cắt ($S, F, T$).
  • Kỹ năng phân tích (Analytical skills): Đọc hiểu bản vẽ chi tiết; phân tích biên dạng để chọn đường chạy dao tối ưu; phát hiện và sửa lỗi cú pháp mã lệnh trên phần mềm Cimco-edit.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành gia công tiện trụ trơn, tiện bậc, tiện côn, tiện ren ($G92, G76$) đạt yêu cầu dung sai và độ nhám bề mặt; xử lý các tình huống cảnh báo lỗi quá hành trình (Over Travel Release) và bảo dưỡng thiết bị theo quy chuẩn xưởng.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng mô hình sư phạm tích hợp giữa lý thuyết công nghệ và thực hành xưởng máy:

  • Phương pháp giảng dạy: Giảng viên áp dụng phương pháp dạy học tích cực (diễn giảng ngắn, nêu vấn đề, hướng dẫn đọc tài liệu kỹ thuật, phân tích tình huống sai hỏng). Các giờ học lý thuyết được hỗ trợ bởi máy chiếu, máy tính, mô hình học cụ và video minh họa thao tác.
  • Tổ chức bài tập và thực hành: Thực hành chiếm 64,4% thời lượng mô đun (58/90 giờ). Người học được chia nhóm nhỏ từ 4–6 sinh viên để thực hiện bài tập thảo luận, phân tích bản vẽ công nghệ, viết phiếu nguyên công, nhập chương trình NC và trực tiếp thao tác cài đặt gốc dao, gá phôi, gia công mẫu trên máy CNC LATHE JG-200.
  • Phương pháp đánh giá kết quả: Quy trình đánh giá tuân thủ Quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-LĐTBXH của Bộ Lao động – Thương binh và Xã hội. Điểm mô đun được chấm theo thang điểm 10 (làm tròn một chữ số thập phân), quy đổi sang thang điểm 4 và điểm chữ:
    • Điểm kiểm tra thường xuyên (Hệ số 1): Đánh giá vấn đáp, thảo luận nhóm sau 15 giờ học (chuẩn đầu ra A1, A2, A3, B1, B2, B3, C1, C2).
    • Điểm kiểm tra định kỳ (Hệ số 2): Kiểm tra viết/trắc nghiệm/thực hành sau 45 giờ học (chuẩn đầu ra A4, B4, C3).
    • Điểm thi kết thúc mô đun (Trọng số 60% tổng điểm mô đun): Thi tự luận kết hợp thực hành gia công chi tiết trên máy tiện CNC sau 150 giờ học toàn khóa (đánh giá toàn bộ chuẩn đầu ra A1–A5, B1–B7, C1–C3). Tổng điểm quá trình kiểm tra thường xuyên và định kỳ chiếm trọng số 40%.
  • Hướng dẫn tự học: Người học phải nghiên cứu trước giáo trình và tài liệu tham khảo trước khi đến lớp; tham gia tối thiểu 70% số tiết lý thuyết (vắng quá 30% phải học lại mô đun); tích cực thực hiện nhiệm vụ cá nhân trong nhóm thảo luận và hoàn thành đầy đủ các bài tập tình huống theo quy định.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Gia công trên máy tiện CNC 1 thể hiện các đặc tính kỹ thuật thực tế và phương pháp tiếp cận công nghệ công nghiệp:

  1. Chuẩn hóa trên hệ thiết bị công nghiệp cụ thể: Giáo trình xây dựng toàn bộ quy trình vận hành và bài tập thực hành dựa trên thông số kỹ thuật thực tế của dòng máy tiện CNC LATHE JG-200 (Đài Loan) tích hợp bộ điều khiển Fanuc 0i-TF12 (màn hình 8 inch, đường kính quay tối đa 350 mm, chiều dài quay 470 mm, tốc độ trục chính tối đa 4000 vòng/phút, hành trình $X/Z$ là 380 mm). Bảng hướng dẫn chi tiết từng nút bấm, công tắc chọn chế độ và đèn báo trạng thái lỗi.
  2. Tích hợp phần mềm mô phỏng Cimco-edit: Chương trình đào tạo đưa phần mềm Cimco-edit vào quy trình giảng dạy, cho phép sinh viên biên tập mã lệnh, mô phỏng quỹ đạo dụng cụ cắt theo chu trình tiện thô/tinh $G71/G70$, kiểm tra va chạm trước khi truyền chương trình NC vào máy tiện thật, đảm bảo an toàn thiết bị.
  3. Quy chuẩn hóa quy trình bảo dưỡng công nghiệp: Phân tách rõ ràng hai mảng bảo dưỡng cơ khí và điện - điện tử; đồng thời đưa ra lịch trình kiểm tra áp suất khí nén (20 psi), dầu làm nguội, dầu bôi trơn trục chính và thay thế lọc khí hộp điều khiển theo chu kỳ chuẩn từ hàng ngày đến 2 năm/lần.
  4. Liên kết thực tế sản xuất tại doanh nghiệp: Các dạng bài tập gia công chi tiết cơ khí (tiện mặt đầu, tiện trụ ngoài/trong, tiện ren $G92/G76$, bo cung $G02/G03$) được xây dựng trên cơ sở năng lực thiết bị nhà xưởng của Trường Cao đẳng Dầu khí gắn liền với yêu cầu gia công phụ tùng thực tế tại các đơn vị cơ khí công nghiệp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học chính khóa: Sinh viên và học sinh theo học trình độ Cao đẳng, Trung cấp nghề Cắt gọt kim loại tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết (Prerequisites): Trước khi học mô đun này, người học bắt buộc phải hoàn thành các môn học và mô đun cơ sở trong chương trình khung:
    • Vật liệu cơ khí (CK19MH04 - 3 tín chỉ, 45 giờ)
    • Dung sai (CK19MH05 - 3 tín chỉ, 45 giờ)
    • Vẽ kỹ thuật 1 (CK19MH01 - 2 tín chỉ, 45 giờ)
    • Cơ sở công nghệ gia công kim loại (CG19MH03 - 3 tín chỉ, 60 giờ)
    • Gia công nguội cơ bản (CG19MĐ01 - 3 tín chỉ, 75 giờ)
    • Gia công trên máy tiện 1 (CG19MĐ02 - 5 tín chỉ, 150 giờ).
  • Giảng viên và cán bộ hướng dẫn thực hành: Sử dụng làm căn cứ thiết kế giáo án, xây dựng phiếu hướng dẫn thực hành từng bước (cài đặt chuẩn $W$, offset dao, thiết lập chu trình tiện), tổ chức đánh giá kỹ năng nghề và ra đề thi kết thúc mô đun.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tra cứu các bảng mã lệnh G-code, M-code chuẩn Fanuc, ý nghĩa các phím chức năng trên bảng điều khiển máy tiện CNC và các dạng kết cấu mâm cặp chuyên dụng trong gia công cơ khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?
Tài liệu được biên soạn cho học sinh, sinh viên hệ Trung cấp và Cao đẳng nghề Cắt gọt kim loại (theo chương trình đào tạo mã CG19), đồng thời phục vụ kỹ thuật viên xưởng cơ khí cần nâng cao kỹ năng vận hành và lập trình máy tiện CNC.

2. Cần kiến thức nền nào để học?
Người học cần hoàn thành các môn học tiên quyết bao gồm: Vật liệu cơ khí, Dung sai lắp ghép, Vẽ kỹ thuật, Cơ sở công nghệ gia công kim loại, Gia công nguội cơ bản và kỹ năng tiện vạn năng cơ bản trên máy tiện truyền thống.

3. Điểm khác biệt của giáo trình này so với các tài liệu tiện thông thường là gì?
Giáo trình tập trung vào thực hành trên dòng máy cụ thể CNC LATHE JG-200 với bộ điều khiển Fanuc 0i-TF12, kết hợp hướng dẫn chi tiết từ cấu tạo cơ điện tử, các dạng mâm cặp chuyên dùng (chân mặt đầu cứng, chân tùy động chất dẻo) đến việc ứng dụng phần mềm Cimco-edit để kiểm tra chu trình cắt $G71, G70, G76, G92$.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?
Người học cần nghiên cứu trước lý thuyết bài giảng, thuộc hệ thống mã lệnh G/M, lập trình mô phỏng trên máy vi tính trước khi lên máy thật, đồng thời tuân thủ nghiêm ngặt bảng kiểm tra an toàn xưởng và các bước cài đặt điểm chuẩn máy ($M, W, R, P$).

5. Giáo trình có tài liệu bổ trợ và tham khảo nào kèm theo?
Tài liệu kế thừa nội dung từ các công trình chuyên ngành: Sổ tay thợ tiện (NXB Thanh Niên, 2000), Công nghệ trên máy CNC (PGS.TS Trần Văn Địch, NXB KHKT, 2000), Máy công cụ CNC (Tạ Duy Liêm, NXB KHKT, 1999), Công nghệ lập trình gia công điều khiển số (Đoàn Thị Minh Trinh, NXB KHKT, 2004) cùng các catalog hướng dẫn vận hành hệ điều khiển.

Kết luận (150 từ)

Giáo trình Gia công trên máy tiện CNC 1 (Mã: CG19MĐ03) là tài liệu đào tạo nghề nghiệp chuẩn mực của Trường Cao đẳng Dầu khí, cung cấp hệ thống kiến thức toàn diện từ cấu tạo cơ điện tử, bảo dưỡng kỹ thuật, vận hành bảng điều khiển Fanuc đến kỹ năng lập trình G-code/M-code và gia công chi tiết cơ khí chính xác.

Sau khi hoàn thành mô đun này, người học có đủ điều kiện để tiếp tục lộ trình đào tạo chuyên sâu trong chương trình Cắt gọt kim loại, bao gồm các mô đun tiếp nối: Gia công trên máy phay 1 (CG19MĐ04), Gia công trên máy phay CNC 1 (CG19MĐ05), Gia công trên máy mài (CG19MĐ06) và Thực tập sản xuất (CG19MĐ11). Người học có thể mở rộng kiến thức thông qua các tài liệu tham khảo chuyên ngành của các tác giả Trần Văn Địch, Tạ Duy Liêm, Đoàn Thị Minh Trinh cùng tài liệu kỹ thuật đi kèm máy công cụ CNC.
