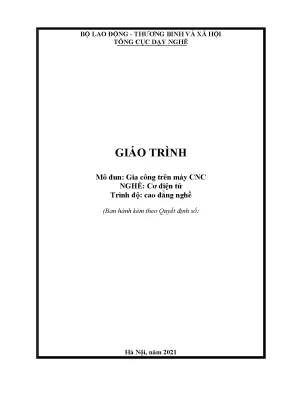

TÀI LIỆU MÔ TẢ VÀ PHÂN TÍCH HỌC THUẬT: GIÁO TRÌNH GIA CÔNG TRÊN MÁY CNC (MÔ ĐUN: TIỆN CNC CƠ BẢN - MÃ MĐ34)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Mô đun: Gia công trên máy CNC (Mã mô đun: MĐ34 – phân định trọng tâm Tiện CNC cơ bản) là tài liệu đào tạo chuyên môn nghề thuộc hệ thống giáo trình nghề Cơ điện tử và Cắt gọt kim loại ở trình độ Cao đẳng nghề. Tài liệu do Tổng cục Dạy nghề (nay là Tổng cục Giáo dục Nghề nghiệp) thuộc Bộ Lao động – Thương binh và Xã hội ban hành năm 2021, do tập thể giảng viên Khoa Cơ khí chế tạo – Trường Cao đẳng nghề Kỹ thuật Công nghệ biên soạn dưới sự chủ biên của tác giả Dương Văn Cường.

Trong tiến trình đào tạo, MĐ34 giữ vị trí là mô đun chuyên môn nghề đầu tiên giúp người học nâng cao và hoàn thiện kỹ năng thực hành sau khi đã hoàn thành hệ thống các môn học, mô đun cơ sở bao gồm: MH07, MH08, MH09, MH10, MH11, MH12, MH15, MĐ17, MH19, MĐ22, MĐ23, MĐ24 và MĐ25.

Mục tiêu đào tạo của giáo trình tập trung vào việc hình thành năng lực lập trình và gia công cắt gọt kim loại trên máy công cụ điều khiển số. Sau khi hoàn thành mô đun, người học có khả năng:

  • Thiết lập chương trình gia công tiện và phay CNC theo tiêu chuẩn quốc tế ISO và hệ điều khiển FANUC.
  • So sánh, phân tích các đặc tính kỹ thuật giữa máy công cụ vạn năng và máy CNC.
  • Cài đặt chính xác các thông số hình học của phôi và hệ thống bù dao (offset).
  • Vận hành thành thạo máy tiện CNC để gia công các chi tiết phức tạp (trụ trơn, trụ bậc, mặt đầu, mặt côn, cắt rãnh, cắt đứt, khoan lỗ, khoét lỗ, tiện ren) đạt cấp chính xác kích thước 8–6 và độ nhám bề mặt cấp 7–10.
  • Phân tích nguyên nhân, xử lý các dạng sai hỏng kỹ thuật và hiệu chỉnh chương trình NC xuất từ phần mềm CAD/CAM.

Thời lượng đào tạo của mô đun là 90 giờ, phân bổ thành 25 giờ lý thuyết, 60 giờ thực hành/thảo luận/bài tập và 05 giờ kiểm tra, thi kết thúc mô đun. Giáo trình tiếp cận theo phương pháp mô đun hóa tích hợp giữa lý thuyết điều khiển số và quy trình công nghệ gia công thực tế tại xưởng.

       CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ CƠ ĐIỆN TỬ / CẮT GỌT KIM LOẠI

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 8 bài học chuyên môn và 1 phần thi kết thúc mô đun, bao quát toàn diện quy trình công nghệ tiện và phay CNC:

  • Bài 1: Giới thiệu chung về máy tiện CNC (02 giờ): Trình bày lịch sử phát triển kỹ thuật điều khiển số từ NC, CNC đến các trung tâm gia công (Machining Centers), hệ thống điều khiển số trực tiếp DNC (Direct Numerical Control) và tích hợp sản xuất máy tính CIM (Computer Integrated Manufacturing). Phân tích cấu tạo các bộ phận cơ khí chính: trục chính ụ đứng, hệ thống truyền động chính điều khiển vô cấp, truyền động chạy dao qua cơ cấu vít me bi/đai ốc khử ma sát, mâm cặp thủy lực/khí nén, ụ động, đài gá dao xoay Rơ-vôn-ve (Turret 10–12 vị trí) và giao diện bảng điều khiển CRT/bàn phím.
  • Bài 2: Lập trình tiện CNC (15 giờ): Phân tích cấu trúc tiêu chuẩn của một chương trình NC (Đầu – Thân – Cuối). Hướng dẫn cú pháp các nhóm mã lệnh hình học G theo chuẩn ISO/FANUC:
    • Lệnh nội suy chuyển động: G00 (chạy dao nhanh không cắt), G01 (nội suy đường thẳng), G02/G03 (nội suy cung tròn theo chiều CW và CCW với bán kính R hoặc thông số I, K).
    • Lệnh điều khiển hệ thống: G04 (lệnh trễ dừng trục), G28 (tự động hồi vị về điểm chuẩn tham chiếu R của máy qua điểm trung gian), G50 (thiết lập hệ tọa độ làm việc và giới hạn số vòng quay trục chính cực đại).
    • Hệ tọa độ: G90 (lập trình theo tọa độ tuyệt đối X, Z) và G91 (lập trình theo tọa độ tương đối U, W).
    • Lệnh điều khiển vận tốc và lượng tiến dao: G96 (vận tốc cắt không đổi theo m/phút), G97 (số vòng quay không đổi theo v/phút), G98 (lượng chạy dao mm/phút), G99 (lượng chạy dao mm/vòng).
    • Lệnh bù bán kính dao: G40 (hủy bù), G41 (bù trái), G42 (bù phải).
    • Các chu trình gia công khép kín: G74 (cắt thô dọc trục Z, khoan ngắt phoi), G75 (cắt rãnh và cắt đứt hướng X), G83 (chu trình khoan sâu), G92 và G76 (chu trình tiện ren tự động).
    • Chức năng phụ M: M00 (dừng chương trình vô điều kiện), M01 (dừng có điều kiện), M02/M30 (kết thúc chương trình), M03/M04 (quay thuận/nghịch trục chính), M05 (dừng trục chính), M08/M09 (bật/tắt dung dịch làm mát), M17/M18 (quay đài dao thay dao), M23/M24 (bật/tắt vát góc 45°), M98/M99 (gọi và kết thúc chương trình con).
  • Bài 3 & Bài 4: Vận hành và Gia công tiện CNC (24 giờ): Quy trình xác định chuẩn phôi, offset gốc chi tiết, bù dao, chế độ chạy thử (dry run), điều khiển chế độ MDI, EDIT, MEMORY và gia công các chi tiết thực nghiệm.
  • Bài 5 đến Bài 8: Tổng quan, lập trình, vận hành và gia công phay CNC (47 giờ): Hệ thống hóa kỹ thuật lập trình phay 3 trục (X, Y, Z), các chu trình phay mặt phẳng, phay hốc (pocket), phay rãnh và gia công lỗ.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập cơ sở khoa học dựa trên 3 khối kiến thức:

  1. Lý thuyết điều khiển số công nghiệp: Nguyên lý số hóa nhị phân dữ liệu điều khiển; cơ chế hồi tiếp vị trí qua bộ vi xử lý CPU liên kết các động cơ bước/động cơ servo.
  2. Nguyên lý công nghệ cắt gọt: Tính toán chế độ cắt gọt tối ưu (tốc độ quay trục chính $S$, vận tốc cắt $V$, lượng tiến dao $F$, chiều sâu cắt $t$). Xác lập công thức tính bước tiến cho dao phay: $$F = S \times n \times 0.5$$ (với $n$ là số me cắt); công thức xác định thời gian trễ: $$T = \frac{60}{n}\text{ (giây)}$$ áp dụng cho lệnh G04.
  3. Quy chuẩn mã hóa hình học ISO: Nguyên tắc gán dấu chấm thập phân (.) sau các giá trị tọa độ nguyên để phân biệt đơn vị milimét và micrômét (tránh lỗi nhận diện đơn vị đo trong hệ điều khiển FANUC).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu bản vẽ cơ khí; tính toán tọa độ điểm tiếp xúc của quỹ đạo dao; thiết lập chương trình gia công NC thủ công; hiệu chỉnh mã bù bán kính dao thực tế (bù tâm $2X_c$); chuyển đổi linh hoạt giữa hệ tọa độ tuyệt đối và tương đối.
  • Kỹ năng phân tích: Đánh giá tính cứng vững của hệ thống Máy – Đồ gá – Dao – Chi tiết; phân tích nguyên nhân gây rung động, mòn/mẻ dao hợp kim và biến dạng nhiệt phôi; xử lý sai lệch kích thước và độ nhám bề mặt.
  • Kỹ năng thực hành nghề nghiệp: Thiết lập điểm gốc $P_0$, điểm tham chiếu $W$; thao tác gá kẹp phôi an toàn trên mâm cặp thủy lực; bảo dưỡng, kiểm tra mức dầu bôi trơn ụ động (định mức 10 giọt/ngày), duy trì độ cân bằng và ổn định động của máy công cụ CNC.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình giảng dạy tích hợp (competency-based training), trong đó phần thực hành chiếm tỷ trọng lớn (60/90 giờ, tương đương 66.7% thời lượng). Quy trình giảng dạy được triển khai theo tiến trình logic 4 bước:

Bài tập và bài tập tình huống thực hành

Hệ thống bài tập trong tài liệu được thiết kế bám sát các bề mặt gia công định hình:

  • Bài tập lập trình quỹ đạo biên dạng: Lập mã lệnh dịch chuyển dao qua các điểm tọa độ từ (0) đến (10), lập trình phối hợp lệnh chuyển dịch nhanh G00 và cắt gọt thẳng G01.
  • Bài tập gia công cung tròn: Lập trình cắt cung tròn liên tiếp qua các điểm (D) $\rightarrow$ (E) với bán kính $R=4\text{ mm}$ và (F) $\rightarrow$ (G) với $R=5\text{ mm}$, sử dụng đồng thời phương thức khai báo bán kính $R$ và thông số nội suy vector tâm $I, K$.
  • Bài tập chu trình tự động: Ứng dụng chu trình G74 để tiện thô ngoài/khoan sâu bẻ phoi và chu trình G75 để tiện rãnh/cắt đứt có định lượng lùi dao thoát phoi tự động ($R=0.5\text{ mm}$).
                             SƠ ĐỒ HỆ TỌA ĐỘ VÀ NỘI SUY (I, K)
                                      +X (Đường kính)

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Kết hợp đánh giá liên tục trong quá trình thực hành (05 giờ kiểm tra định kỳ) và 02 giờ thi kết thúc mô đun. Tiêu chí đánh giá dựa trên:
    1. Cú pháp và tính tối ưu của chương trình NC.
    2. Độ chính xác hình học và kích thước chi tiết gia công (đạt cấp dung sai 8–6).
    3. Độ nhám bề mặt hoàn thiện (đạt cấp nhẵn bóng 7–10).
    4. Mức độ tuân thủ quy tắc an toàn công nghiệp và thời gian hoàn thành.
  • Hướng dẫn tự học: Người học cần chủ động đối chiếu bảng mã lệnh chuẩn FANUC; rèn luyện kỹ năng phân tích bản vẽ kỹ thuật; thực hiện kiểm tra lỗi tọa độ và mô phỏng trên phần mềm trước khi nhập dữ liệu trực tiếp vào bộ điều khiển máy.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Gia công trên máy CNC tích hợp các dữ liệu công nghệ sản xuất hiện đại và quy chuẩn công nghiệp thực tế:

             CÁC ĐẶC TÍNH NỔI BẬT ĐƯỢC TÍCH HỢP TRONG GIÁO TRÌNH
  1. Dẫn chứng thông số kỹ thuật máy công cụ thực tế: Đưa vào tài liệu bảng thông số kỹ thuật chi tiết của dòng máy tiện công nghiệp UT-300Y (do Công ty Cổ phần Thương mại và Công nghệ Á Châu chế tạo): đường kính mâm cặp 200 mm, đường kính dịch chuyển lớn nhất 450 mm, hành trình máng trượt hướng dọc/ngang $660/170\text{ mm}$, vận tốc trục chính vô cấp $45 - 4000\text{ v/phút}$, sai lệch kích thước đạt mức $< 0.001\text{ mm}$.
  2. Cập nhật công nghệ dụng cụ cắt hợp kim tiên tiến: Hướng dẫn thông số chế độ cắt riêng biệt cho dao chip hợp kim gắn mảnh và dao cầu (Ball-nose end mill). Bảng 2.1 cung cấp dải thông số tốc độ quay trục chính từ $8000\text{ đến }15000\text{ v/phút}$ và bước tiến dao $F = 200 - 2600\text{ mm/phút}$ tương ứng với các bán kính dao cầu từ $R=1.15\text{ đến }R=6\text{ mm}$ khi gia công vật liệu thép 45.
  3. Kết nối chuỗi công nghệ CAD/CAM: Giáo trình yêu cầu người học không chỉ lập trình thủ công mà còn phải có năng lực phân tích, hiệu chỉnh và bổ sung các mã lệnh điều khiển từ file chương trình NC được xuất tự động bởi các phần mềm CAD/CAM chuyên dụng.
  4. Quy chuẩn hóa quy trình lắp đặt và bảo trì thiết bị: Hướng dẫn kỹ thuật đổ nền móng bê tông chịu lực dày 150 mm với 6 vị trí đặt bu-lông móng, yêu cầu khoảng cách lắp đặt máy cách tường tối thiểu 500 mm và quy trình tra dầu bôi trơn định mức nhằm bảo đảm độ bền cơ học cho hệ thống vít me đai ốc bi.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên và Học viên: Giáo trình được biên soạn chuyên biệt cho sinh viên năm thứ hai và năm thứ ba hệ Cao đẳng nghề thuộc nghề Cơ điện tử và nghề Cắt gọt kim loại.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học/mô đun nền tảng trong chương trình đào tạo nghề:
    • Khối kiến thức cơ sở: MH07, MH08, MH09, MH10, MH11, MH12, MH15, MH19 (Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Cơ học cơ sở, Vật liệu học và công nghệ kim loại).
    • Khối kỹ năng nghề cơ bản: MĐ17, MĐ22, MĐ23, MĐ24, MĐ25 (Kỹ thuật nguội, gia công tiện vạn năng cơ bản, phay cơ bản và an toàn lao động trong xưởng cơ khí).
  • Giảng viên chuyên ngành: Sử dụng tài liệu làm khung chương trình chuẩn để xây dựng kế hoạch bài giảng lý thuyết tích hợp thực hành, thiết kế đề thi kết thúc mô đun và chuẩn hóa ngân hàng bài tập gia công tại các xưởng cơ khí thực nghiệm.
  • Kỹ thuật viên và Thợ vận hành: Làm tài liệu tra cứu kỹ thuật về bảng mã lệnh G/M hệ FANUC, quy trình bù bán kính dao và các phương pháp thiết lập chu trình tiện/phay cho công nhân kỹ thuật tại các doanh nghiệp sản xuất cơ khí chính xác.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn phục vụ trực tiếp cho học sinh, sinh viên trình độ Cao đẳng nghề ngành Cơ điện tử và Cắt gọt kim loại; đồng thời là tài liệu tham khảo chuyên môn cho kỹ sư cơ khí chế tạo và kỹ thuật viên đứng máy CNC.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức đọc bản vẽ kỹ thuật cơ khí, hiểu biết về dung sai hình học, độ nhám bề mặt, tính chất cơ lý của vật liệu kim loại và thành thạo kỹ năng thao tác cơ bản trên máy tiện/phay vạn năng truyền thống.

3. Hệ điều khiển nào được sử dụng làm chuẩn trong giáo trình?

Giáo trình sử dụng chuẩn mã lệnh hình học quốc tế ISO và tập trung phân tích sâu cú pháp lập trình trên hệ điều khiển FANUC – hệ điều khiển phổ biến trong công nghiệp chế tạo cơ khí hiện nay.

4. Làm thế nào để tự học và thực hành hiệu quả theo nội dung giáo trình?

Người học nên kết hợp việc học thuộc bảng mã lệnh (G-code, M-code), tự giải các bài tập xác định tọa độ đường chạy dao trên giấy, sau đó sử dụng các phần mềm mô phỏng đồ họa để kiểm tra va chạm trước khi vận hành trực tiếp trên máy công cụ.

5. Những tài liệu và bảng tra cứu nào được cung cấp kèm theo?

Giáo trình tích hợp bảng phân loại chức năng mã G, bảng chức năng phụ M, bảng chế độ cắt thực nghiệm cho dao hợp kim và dao cầu (Bảng 2.1), các sơ đồ mô tả hệ tọa độ nội suy ($I, K$), sơ đồ bù bán kính mũi dao và danh mục tài liệu tham khảo chuyên ngành tại trang 145.

Kết luận (150 từ)

Giáo trình Gia công trên máy CNC (MĐ34) cung cấp hệ thống kiến thức toàn diện, chuẩn mực về kỹ thuật lập trình và quy trình vận hành máy công cụ điều khiển số. Tài liệu giải quyết mối liên hệ chặt chẽ giữa nguyên lý gia công cắt gọt kim loại truyền thống và công nghệ điều khiển tự động hóa hiện đại.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững cấu tạo phần cứng và bảng mã lệnh chuẩn ISO/FANUC (Bài 1, 2), tiếp tục rèn luyện kỹ năng thực hành thiết lập chuẩn phôi, bù dao và vận hành gia công chi tiết cơ bản (Bài 3, 4), trước khi phát triển nâng cao sang kỹ thuật lập trình và gia công phay CNC phức hợp (Bài 5 đến Bài 8).

Để tối ưu hóa năng lực nghề nghiệp, người học nên kết hợp sử dụng tài liệu cùng các phần mềm thiết kế, gia công cơ khí CAD/CAM và danh mục tài liệu tham khảo chuyên ngành được chỉ dẫn trong giáo trình.
