MÔ TẢ HỌC THUẬT GIÁO TRÌNH DUNG SAI (MÃ MÔN HỌC: CK19MH05)

Tổng quan về giáo trình (250-300 từ)

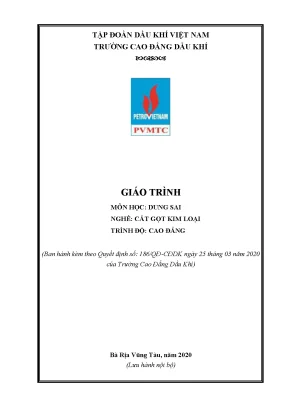

Giáo trình Dung sai (Mã môn học: CK19MH05) do Trường Cao đẳng Dầu khí ban hành theo Quyết định số 186/QĐ-CĐDK ngày 25 tháng 03 năm 2020. Tài liệu được biên soạn bởi tập thể giảng viên bộ môn Cơ khí, với Chủ biên là Đào Thị Phương Hoa và thành viên tham gia Lê Anh Dũng, phục vụ công tác đào tạo hệ Cao đẳng nghề Cắt gọt kim loại và nghề Sửa chữa thiết bị chế biến dầu khí.

Trong khung chương trình đào tạo, Dung sai là môn học kỹ thuật cơ sở bắt buộc thuộc nhóm II.1, có khối lượng 3 tín chỉ với tổng thời lượng 45 giờ (42 giờ lý thuyết, 3 giờ kiểm tra). Môn học được bố trí học sau các môn học chung, môn học cơ sở như Vẽ kỹ thuật 1, 2, Cơ kỹ thuật, Vật liệu cơ khí và học trước khi sinh viên thực hiện các mô đun thực hành chuyên ngành gia công cắt gọt hoặc sửa chữa cơ khí.

Về chuẩn đầu ra, giáo trình xác lập ba nhóm mục tiêu chính:

  • Kiến thức (A1): Giải thích quy ước dung sai, sai lệch giới hạn, các kiểu lắp ghép, sai số hình dạng - vị trí, nhám bề mặt theo Tiêu chuẩn Việt Nam (TCVN) và nguyên lý dụng cụ đo cơ khí.
  • Kỹ năng (B1): Tính toán thông số sai lệch, dung sai chi tiết, tra cứu và ghi đúng ký hiệu quy ước trên bản vẽ kỹ thuật; thực hiện thao tác đo kiểm kích thước bằng thiết bị chuyên dụng.
  • Năng lực tự chủ và trách nhiệm (C1): Rèn luyện tính kỷ luật, ý thức an toàn lao động trong môi trường gia công cơ khí.

Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp hệ thống bài tập thực hành tính toán và kỹ thuật đo lường kiểm tra. Điểm đặc thù của tài liệu là sự chuẩn hóa các quy định dung sai theo hệ thống TCVN hiện hành, kết hợp ví dụ kỹ thuật bám sát yêu cầu công nghệ của ngành dầu khí và chế tạo máy.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Giáo trình phân bổ dung lượng học tập qua 6 chương với logic phát triển từ lý thuyết kích thước tuyến tính đến sai số hình học, mối ghép tiêu chuẩn và kỹ thuật đo kiểm:

  • Chương 1: Các khái niệm cơ bản về dung sai lắp ghép (10 giờ): Trình bày tính đổi lẫn chức năng trong ngành máy móc; các khái niệm kích thước danh nghĩa ($d, D$), kích thước thực ($d_t, D_t$), kích thước giới hạn ($d_{max}, d_{min}, D_{max}, D_{min}$); sai lệch giới hạn trên ($es, ES$), sai lệch giới hạn dưới ($ei, EI$); công thức tính dung sai chi tiết: $$T_d = d_{max} - d_{min} = es - ei$$ $$T_D = D_{max} - D_{min} = ES - EI$$ Phân loại và tính toán 3 nhóm mối ghép: lắp lỏng ($S_{max}, S_{min}, T_S = T_D + T_d$), lắp chặt ($N_{max}, N_{min}, T_N = T_D + T_d$), lắp trung gian ($T_T = N_{max} + S_{max} = T_D + T_d$); phương pháp lập biểu đồ phân bố miền dung sai quanh đường không.
  • Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn (10 giờ): Trình bày tiêu chuẩn TCVN 2244-77 và TCVN 2245-77 cho kích thước đến 3150 mm; 20 cấp chính xác (IT01, IT0, IT1 đến IT18); đơn vị dung sai $i = 0,45\sqrt[3]{D} + 0,001D$ ($\mu\text{m}$); 13 khoảng kích thước cơ bản và 22 khoảng trung gian (từ 1 đến 500 mm); hai hệ thống lắp ghép cơ bản: hệ lỗ cơ sở ($H$, $EI = 0$) và hệ trục cơ sở ($h$, $es = 0$); 28 sai lệch cơ bản ($A \to ZC$).
  • Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (10 giờ): Khái niệm sai lệch hình dạng (độ phẳng, độ thẳng, độ trụ gồm sai số độ tròn ovan/méo và sai số mặt cắt dọc dạng côn/phình/thắt); sai lệch vị trí (độ song song, vuông góc, đối xứng, độ đảo hướng tâm); nhám bề mặt theo TCVN 2511-78 với 2 chỉ tiêu sai lệch trung bình số học $R_a$ và chiều cao nhấp nhô 10 điểm $R_z$ qua 14 cấp độ nhám.
  • Chương 4: Dung sai kích thước và lắp ghép của các mối ghép thông dụng (5 giờ):
    1. Ổ lăn (TCVN 1480-84): 5 cấp chính xác (0, 6, 5, 4, 2), dạng tải trọng (chu kỳ, cục bộ, dao động), quy tắc đọc ký hiệu ổ lăn 4-7 chữ số;
    2. Then bằng (TCVN 2266-77): Kiểu lắp $h9/P9/JS9$ (lắp cố định) và $h9/N9/D10$ (lắp dẫn hướng);
    3. Then hoa (TCVN 2324-78): 3 phương pháp định tâm theo đường kính ngoài $D$, đường kính trong $d$ hoặc bề rộng $b$;
    4. Mối ghép ren hệ mét: Các thông số $d, d_1, d_2, p_r, H, h, \alpha$ và quy cách ký hiệu trên bản vẽ.
  • Chương 5: Các khái niệm cơ bản trong đo lường (1 giờ): Tổng quan đơn vị đo chiều dài, hệ thống đơn vị và các phương pháp kiểm tra đo lường trong cơ khí.
  • Chương 6: Dụng cụ đo thông dụng trong cơ khí (9 giờ): Cấu tạo, nguyên lý làm việc, phương pháp đọc chỉ số và bảo quản thước cặp, panme, đồng hồ so.

Kiến thức nền tảng được xây dựng

  • Lý thuyết đổi lẫn chức năng: Cơ sở cho chuyên môn hóa và hợp tác sản xuất công nghiệp, phân định tính đổi lẫn hoàn toàn và không hoàn toàn.
  • Nguyên lý hệ thống lắp ghép tiêu chuẩn: Cung cấp mô hình giải tích cho hệ thống lỗ cơ bản ($EI = 0$) và hệ thống trục cơ bản ($es = 0$), định hướng tính kinh tế trong lựa chọn dung sai (ưu tiên hệ thống lỗ).
  • Hệ thống hóa quy chuẩn kỹ thuật: Các biểu thức xác định sai số kích thước, sai số hình học và hệ thống 14 cấp nhám bề mặt theo TCVN.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tính toán chính xác giá trị sai lệch giới hạn, khe hở, độ dôi và dung sai lắp ghép; biểu diễn miền dung sai trên trục tọa độ; đọc và ghi ký hiệu mối ghép ($\varnothing 50H8$, $\varnothing 60g4$, $\varnothing 50H6/m6$, ren, then, ổ lăn) trên bản vẽ thiết kế.
  • Kỹ năng phân tích (Analytical skills): Phân tích nguyên nhân sai số gia công (độ mòn dao, biến dạng nhiệt, độ cứng vững máy - đồ gá); lựa chọn cấp chính xác và kiểu lắp ghép phù hợp điều kiện tải trọng thực tế.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thao tác đo kích thước thực tế bằng thước cặp cơ/đồng hồ/điện tử, panme đo ngoài/trong và đồng hồ so kiểm tra sai số hình học.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình thiết lập phương pháp tiếp cận sư phạm tích cực, phối hợp giữa giảng dạy lý thuyết trên lớp và rèn luyện kỹ năng giải quyết tình huống kỹ thuật cơ khí.

  • Tiếp cận sư phạm (Pedagogical approach): Giảng viên sử dụng phương pháp thuyết trình ngắn, dạy học nêu vấn đề, hướng dẫn nghiên cứu tài liệu kỹ thuật. Quá trình học phân chia học sinh thành các nhóm nhỏ từ 4 đến 6 người để thảo luận chủ đề được giao trước buổi học.
  • Bài tập và tình huống kỹ thuật: Sau mỗi chương, giáo trình bố trí câu hỏi thảo luận và bài tập tình huống thực tế (tính toán dung sai trục - lỗ, vẽ biểu đồ phân bố miền dung sai, tra cứu bảng sai số nhám, chọn kiểu lắp ổ lăn theo dạng tải trọng).
  • Phương pháp đánh giá: Căn cứ Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội, kết quả môn học được đánh giá theo thang điểm 10 (làm tròn 1 chữ số thập phân) và quy đổi sang thang điểm 4:
    • Điểm đánh giá quá trình (Trọng số 40%): Gồm điểm kiểm tra thường xuyên (sau 15 giờ) bằng hình thức hỏi miệng, trắc nghiệm, bài tập; và điểm kiểm tra định kỳ (sau 30 giờ) bằng tự luận hoặc báo cáo.
    • Điểm thi kết thúc môn học (Trọng số 60%): Đánh giá tổng hợp chuẩn đầu ra ($A1 \to A5, B1 \to B5, C1 \to C3$) bằng hình thức tự luận hoặc trắc nghiệm kết hợp thực hành đo kiểm.
  • Quy định tự học: Người học bắt buộc nghiên cứu bài giảng trước khi lên lớp, chuẩn bị tài liệu tham khảo theo danh mục, tham dự tối thiểu 70% thời lượng lý thuyết (vắng quá 30% phải học lại môn học) và tham gia đầy đủ các hoạt động báo cáo nhóm.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính chuẩn hóa và cập nhật kỹ thuật thông qua việc tích hợp hệ thống tiêu chuẩn quốc gia TCVN vào chương trình đào tạo nghề kỹ thuật:

  1. Cập nhật hệ thống tiêu chuẩn quốc gia: Giáo trình phân tích sự chuyển đổi từ bộ tiêu chuẩn cũ (TCVN 20–63 đến TCVN 42–63) sang áp dụng tiêu chuẩn TCVN 2244–77 và TCVN 2245–77. Việc áp dụng này đảm bảo sự đồng bộ với tiêu chuẩn quốc tế về hệ thống 20 cấp chính xác (IT01 đến IT18) và 28 sai lệch cơ bản, tạo cơ sở thực hiện tính đổi lẫn chức năng trong liên kết sản xuất.
  2. Chuẩn hóa thông số nhám và mối ghép chuyên dụng: Giáo trình cập nhật phương pháp đánh giá nhám bề mặt theo TCVN 2511–78 (thay thế cách ghi ký hiệu tam giác cũ bằng ký hiệu căn có ghi chỉ số $R_a, R_z$), dung sai ổ lăn theo TCVN 1480–84, dung sai then theo TCVN 2266–77 và dung sai then hoa theo TCVN 2324–78.
  3. Gắn liền ứng dụng công nghiệp: Hệ thống bài tập và ví dụ minh họa tập trung vào việc đọc bản vẽ cơ khí chế tạo, xác định chế độ lắp ghép cho các cụm chi tiết máy bơm, máy nén, van công nghiệp và thiết bị cơ khí chuyên dụng ngành dầu khí.

Đối tượng sử dụng giáo trình (200-250 từ)

Tài liệu được biên soạn phục vụ các đối tượng cụ thể trong hệ thống đào tạo nghề và sản xuất cơ khí:

  • Sinh viên, học sinh: Đang theo học hệ Cao đẳng và Trung cấp các ngành nghề: Cắt gọt kim loại, Sửa chữa thiết bị chế biến dầu khí, Vận hành thiết bị khoan khai thác mỏ, Cơ khí chế tạo và Công nghệ Hàn.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương và các môn học cơ sở gồm Vẽ kỹ thuật 1 (CK19MH01 - 2 tín chỉ), Vẽ kỹ thuật 2 (CK19MH02 - 3 tín chỉ), Cơ kỹ thuật (CK19MH03 - 4 tín chỉ), và Vật liệu cơ khí (CK19MH04 - 3 tín chỉ).
  • Giảng viên và cán bộ kỹ thuật: Giảng viên sử dụng làm tài liệu giảng dạy chính khóa, định hướng xây dựng đề thi, bài tập trắc nghiệm và tình huống thực hành. Cán bộ kỹ thuật, kỹ thuật viên nhà xưởng có thể sử dụng làm tài liệu tra cứu các bảng dung sai tiêu chuẩn và ký hiệu mối ghép trong sản xuất.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho người học trình độ Cao đẳng và Trung cấp các nghề Cắt gọt kim loại, Sửa chữa thiết bị chế biến dầu khí, Cơ khí chế tạo, Hàn và Vận hành thiết bị dầu khí; đồng thời là tài liệu tham khảo cho kỹ thuật viên cơ khí.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học cơ sở: Vẽ kỹ thuật 1 & 2 (đọc bản vẽ hình chiếu, mặt cắt), Cơ kỹ thuật (tính toán tải trọng, lực tác dụng) và Vật liệu cơ khí (đặc tính vật liệu kim loại).

3. Điểm khác biệt với giáo trình khác là gì?

Tài liệu biên soạn tinh gọn trong 45 giờ, bám sát các tiêu chuẩn TCVN cụ thể (TCVN 2244-77, TCVN 2511-78, TCVN 1480-84), tích hợp song song cả phần lý thuyết dung sai hình học lẫn phần hướng dẫn thực hành dụng cụ đo cơ khí (thước cặp, panme, đồng hồ so).

4. Làm sao để tự học hiệu quả?

Người học cần đọc trước nội dung từng chương, giải toàn bộ bài tập tính toán sai lệch/dung sai ở cuối mỗi bài, tự vẽ sơ đồ phân bố miền dung sai trên giấy kẻ ô và tham gia thảo luận nhóm 4-6 người trước khi lên lớp.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm danh mục bảng tra cứu trị số dung sai tiêu chuẩn, câu hỏi thảo luận cuối chương và danh mục tài liệu tham khảo chuẩn của các tác giả chuyên ngành như GS. Ninh Đức Tốn, PGS. Nguyễn Văn Yến, Hà Văn Vui.

Kết luận (150 từ)

Giáo trình Dung sai (CK19MH05) cung cấp hệ thống kiến thức chuẩn xác về sai số kích thước, dung sai hình học, nhám bề mặt và kỹ thuật đo lường cơ khí theo tiêu chuẩn TCVN. Nội dung tài liệu đóng vai trò nền tảng, tạo tiền đề để người học tiếp thu các mô đun thực hành chuyên sâu như Gia công trên máy tiện/phay CNC (CG19MĐ03, CG19MĐ05), Gia công mài (CG19MĐ06), Thực tập sản xuất (CG19MĐ11) và hoàn thành Khóa luận tốt nghiệp (CG19MĐ12).

Để mở rộng kiến thức, người học có thể tham khảo thêm các tài liệu:

  • [1] Giáo trình đo lường kỹ thuật - Sở GD&ĐT Hà Nội, NXB Hà Nội.
  • [2] Dung sai lắp ghép - Nguyễn Văn Yến, NXB Giáo dục.
  • [3] Giáo trình dung sai lắp ghép & kỹ thuật đo lường - Ninh Đức Tốn, NXB Giáo dục.
  • [4] Dung sai & lắp ghép - Hà Văn Vui, NXB Khoa học Kỹ thuật.
