Tổng quan về giáo trình

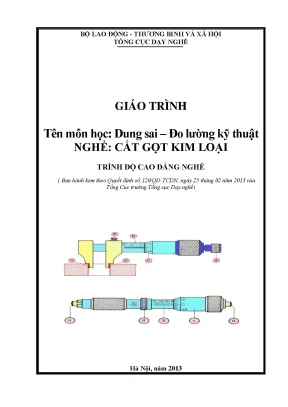

Giáo trình Dung sai – Đo lường kỹ thuật (Mã môn học: MH 11) là tài liệu đào tạo chuyên môn thuộc khối kiến thức kỹ thuật cơ sở bắt buộc, ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng Cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội). Tài liệu do Tổ bộ môn Dung sai lắp ghép thuộc Trường Cao đẳng nghề Giao thông Vận tải Trung ương II biên soạn, với sự chủ biên của Phạm Thị Miên, phục vụ trực tiếp cho nghề Cắt gọt kim loại ở trình độ Cao đẳng nghề.

Trong chương trình đào tạo, môn học được bố trí giảng dạy vào năm thứ nhất, đóng vai trò nền tảng tiên quyết trước khi người học tiếp cận các mô-đun thực hành nghề chuyên sâu. Mục tiêu học tập trọng tâm của giáo trình bao gồm: giải thích bản chất tính đổi lẫn chức năng trong ngành chế tạo cơ khí; nắm vững hệ thống dung sai lắp ghép theo tiêu chuẩn quốc gia TCVN 2244 - 2245 (tương thích tiêu chuẩn quốc tế ISO 286); tra cứu và tính toán chính xác sai lệch giới hạn, dung sai kích thước, dung sai hình dạng - vị trí, nhám bề mặt; thiết lập và giải bài toán chuỗi kích thước; đồng thời sử dụng và bảo quản đúng kỹ thuật các trang thiết bị, dụng cụ đo lường cơ khí thông dụng.

Giáo trình có kết cấu tổng thể gồm 45 giờ (34 giờ lý thuyết, 8 giờ bài tập/thực hành, 3 giờ kiểm tra), chia thành 12 chương chuyên đề, 3 phần phụ lục tra cứu tiêu chuẩn và mục giải đáp bài tập. Cách tiếp cận của tài liệu đi từ lý thuyết giải tích dung sai bề mặt trơn, mở rộng sang các mối ghép điển hình, phương pháp chuỗi kích thước và hoàn thiện bằng kỹ thuật đo kiểm thực nghiệm.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình logic từ nguyên lý thiết kế kích thước đến quy trình đo kiểm chất lượng sản phẩm:

  • Chương 1: Khái niệm về dung sai lắp ghép (6 giờ): Trình bày bản chất và ý nghĩa của tính lắp lẫn hoàn toàn/không hoàn toàn; định nghĩa kích thước danh nghĩa ($D_N, d_N$) theo dãy kích thước thẳng tiêu chuẩn ($Ra5$ đến $Ra40$); xác định kích thước thực ($D_{th}, d_{th}$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$), sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$), và trị số dung sai ($TD, Td$). Phân loại 3 nhóm lắp ghép cơ bản: lắp ghép có độ hở ($S_{max}, S_{min}, S_{TB}$), lắp ghép có độ dôi ($N_{max}, N_{min}, N_{TB}$) và lắp ghép trung gian ($TSN$); phân biệt hệ thống lỗ cơ bản ($EI = 0$) và hệ thống trục cơ bản ($es = 0$); quy tắc biểu diễn sơ đồ phân bố miền dung sai.
  • Chương 2: Dung sai lắp ghép các bề mặt trơn (5 giờ): Phân tích hệ thống dung sai theo TCVN 2244:1991 và TCVN 2245-99; quy định 20 cấp chính xác tiêu chuẩn ($IT01, IT0, IT1$ đến $IT18$); công thức tính đơn vị dung sai $i$; phân chia khoảng kích thước danh nghĩa đến 500 mm; 28 sai lệch cơ bản cho lỗ ($A$ đến $ZC$) và trục ($a$ đến $zc$); quy cách ghi ký hiệu dung sai trên bản vẽ chi tiết và bản vẽ lắp (ví dụ: $\phi 40H7, \phi 40f7, \phi 40H7/f7$).
  • Chương 3: Cách sử dụng các hình thức lắp ghép (2 giờ): Hướng dẫn lựa chọn kiểu lắp tiêu chuẩn cho các mối ghép công nghiệp: kiểu lắp chặt ($H7/p6, H7/r6, H7/u6, H8/u8$) dùng cho vành răng đồng của bánh vít, bánh toa xe lửa, bạc ổ trượt máy ép; kiểu lắp lỏng ($H/a$ đến $H/h$) và kiểu lắp trung gian.
  • Chương 4: Dung sai hình dạng và vị trí của các bề mặt, nhám bề mặt (6 giờ): Khảo sát nguyên nhân gây sai số gia công; sai số hình dạng (độ thẳng, độ phẳng, độ tròn, độ trụ); sai số vị trí (độ song song, độ vuông góc, độ đảo); chỉ tiêu đánh giá độ nhám bề mặt ($Ra, Rz$).
  • Chương 6: Dung sai chi tiết điển hình (8 giờ): Quy chuẩn dung sai mối ghép ren, mối ghép then và then hoa, dung sai lắp ghép vòng trong/vòng ngoài của ổ lăn tiêu chuẩn.
  • Chương 7: Chuỗi kích thước (5 giờ): Khái niệm khâu thành phần, khâu tăng, khâu giảm, khâu khép kín; phương pháp thiết lập và giải bài toán chuỗi kích thước thuận - nghịch trong chế tạo và lắp ráp.
  • Chương 8 đến Chương 12: Cơ sở đo lường và thiết bị kiểm tra (11 giờ): Phân loại phương pháp đo trực tiếp/gián tiếp; cấu tạo và kỹ thuật sử dụng dụng cụ đo có vạch chia (thước cặp, panme), dụng cụ có mặt số (đồng hồ so), dưỡng kiểm calíp hàm - calíp trục, dụng cụ đo góc và máy đo chuyên dụng.

Kiến thức nền tảng được xây dựng

  • Lý thuyết tính lắp lẫn (Interchangeability): Xác lập nguyên tắc chế tạo chi tiết độc lập với địa điểm sản xuất, tạo cơ sở cho chuyên môn hóa, hợp tác hóa và sản xuất phụ tùng thay thế tập trung.
  • Hệ thống tiêu chuẩn dung sai: Xây dựng trên nền tảng TCVN 2244 - 2245 / ISO 286, xác định mối quan hệ giải tích giữa cấp dung sai tiêu chuẩn ($IT$), hệ số độ chính xác $a$ và đơn vị dung sai $i$.
  • Lý thuyết chuỗi kích thước và sai số hình học: Cung cấp phương pháp luận kiểm soát sai số tích lũy của chuỗi kích thước nhằm bảo đảm điều kiện làm việc của khâu khép kín trong cụm máy.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu thành thạo các bảng tiêu chuẩn dung sai (Phụ lục 1, 2, 3); ghi và đọc đúng quy ước ký hiệu sai lệch kích thước, dung sai hình học, nhám bề mặt trên bản vẽ kỹ thuật cơ khí.
  • Kỹ năng phân tích (Analytical skills): Phân tích tương quan vị trí miền dung sai; tính toán độ hở, độ dôi giới hạn; đánh giá tính phù hợp của kích thước thực tế sau gia công so với yêu cầu kỹ thuật ($D_{max} \ge D_{th} \ge D_{min}$).
  • Năng lực thực hành kiểm tra (Practical competencies): Vận hành, căn chỉnh và đọc số đo trên thước cặp, panme sai số $0{,}01\text{ mm}$, đồng hồ so, calíp giới hạn và dụng cụ đo góc; bảo quản thiết bị đo lường theo đúng tiêu chuẩn công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình thiết lập phương pháp tiếp cận tích hợp giữa cơ sở lý thuyết chuẩn hóa và ứng dụng kỹ thuật thực hành, phân chia theo tỷ trọng: 34 giờ lý thuyết (75,5%), 8 giờ bài tập ứng dụng (17,8%) và 3 giờ kiểm tra đánh giá (6,7%).

Về bài tập và tình huống kỹ thuật, tài liệu cung cấp hệ thống bài tập tính toán có số liệu cụ thể ở cuối các chương. Điển hình như các bài tập tính sai lệch và đánh giá kích thước thực của chi tiết trục $\phi 25^{+0{,}053}{+0{,}020}\text{ mm}$ với $d{th} = 25{,}015\text{ mm}$, chi tiết lỗ $\phi 60^{+0{,}05}{-0{,}03}\text{ mm}$ với $D{th} = 60{,}03\text{ mm}$, hoặc bài toán tính toán các thông số lắp ghép hệ lỗ $\phi 50\text{ mm}$, hệ trục $\phi 100\text{ mm}$. Các bài tập này rèn luyện cho người học phương pháp chuyển đổi giữa biểu đồ phân bố miền dung sai sang các giá trị độ hở ($S_{max}, S_{min}$) hoặc độ dôi ($N_{max}, N_{min}$) giới hạn.

Phương pháp đánh giá kết quả học tập được thực hiện thông qua 3 bài kiểm tra định kỳ phân bổ theo tiến trình:

  • Kiểm tra lần 1 (1 giờ): Đánh giá kiến thức dung sai kích thước và sai số hình học sau Chương 4.
  • Kiểm tra lần 2 (1 giờ): Đánh giá năng lực thiết lập và giải bài toán chuỗi kích thước sau Chương 7.
  • Kiểm tra lần 3 (1 giờ): Đánh giá kiến thức dụng cụ đo, máy đo và phương pháp đo kiểm sau Chương 12.

Đối với hoạt động tự học, giáo trình cung cấp hệ thống câu hỏi ôn tập định hướng lý thuyết và các bài tập tính toán đa dạng ở cuối mỗi chương. Người học có thể chủ động đối chiếu kết quả tính toán thông qua phần "Trả lời các câu hỏi và bài tập" được tích hợp từ trang 176 của giáo trình.

Điểm nổi bật và cập nhật

  • Đồng bộ với hệ thống tiêu chuẩn quốc gia và quốc tế: Nội dung giáo trình được biên soạn dựa trên các tiêu chuẩn kỹ thuật TCVN 2244:1991 và TCVN 2245-99. Các tiêu chuẩn này được xây dựng trên cơ sở chuyển dịch tương đương từ tiêu chuẩn quốc tế ISO 286-1:1998, bảo đảm tính quy chuẩn trong môi trường sản xuất cơ khí hiện đại.
  • Gắn liền dữ liệu lý thuyết với ứng dụng thực tế: Giáo trình trích dẫn trực tiếp các trường hợp lắp ghép trong ngành chế tạo máy để làm ví dụ minh họa: kiểu lắp chặt $H7/p6, P7/h6$ dùng định vị vòng trong ổ lăn trên trục; kiểu lắp $H7/r6, P7/s6$ chịu tải va đập dùng cho bạc ổ trượt lắp thân ổ hoặc áo xi lanh lắp thân bơm piston; kiểu lắp $H7/u6, H8/u8$ dùng cho mối ghép bánh toa xe lửa trên trục toa tàu hoặc vành răng đồng bánh vít lắp trên trục thép.
  • Tích hợp hệ thống bảng tra cứu hoàn chỉnh: Tài liệu đính kèm 3 phần phụ lục chi tiết (từ trang 149 đến trang 175) bao gồm: Bảng 1 và Bảng 2 về sai lệch giới hạn kích thước lỗ và trục đến 500 mm (Phụ lục 1); Bảng tra dung sai hình dạng và vị trí bề mặt (Phụ lục 2); Bảng tra dung sai các chi tiết điển hình ren, then, then hoa, ổ lăn (Phụ lục 3). Cấu trúc này hỗ trợ người học tra cứu số liệu trực tiếp trong quá trình làm bài tập và thiết kế đồ án môn học.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Giáo trình phục vụ trực tiếp cho sinh viên năm thứ nhất theo học trình độ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Cắt gọt kim loại, Công nghệ chế tạo máy, Cơ khí sửa chữa và các ngành kỹ thuật liên quan đến gia công cơ khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở gồm: Vẽ kỹ thuật cơ khí (để đọc và biểu diễn bản vẽ), Toán học phổ thông (đại số và hình học giải tích), Cơ kỹ thuật và Sức bền vật liệu (để hiểu cơ sở tính toán xác định kích thước danh nghĩa $D_N, d_N$).
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là giáo trình chuẩn để xây dựng đề cương bài giảng, thiết kế kế hoạch giảng dạy lý thuyết 34 giờ, hướng dẫn bài tập 8 giờ và tổ chức đánh giá 3 bài kiểm tra môn học Dung sai – Đo lường kỹ thuật theo khung chương trình quốc gia.
  • Cán bộ kỹ thuật và tự học: Kỹ thuật viên gia công cắt gọt kim loại, thợ cơ khí và cán bộ kiểm tra chất lượng sản phẩm (QC) tại các nhà máy có thể sử dụng tài liệu làm sổ tay tra cứu dung sai tiêu chuẩn và chuẩn hóa quy trình sử dụng dụng cụ đo.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?
Giáo trình được thiết kế chuẩn hóa cho sinh viên trình độ Cao đẳng nghề ngành Cắt gọt kim loại theo chương trình khung quốc gia của Tổng cục Dạy nghề. Tài liệu cũng phù hợp cho hệ Trung cấp nghề cơ khí và kỹ thuật viên chế tạo máy cần tài liệu tham khảo kỹ thuật.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?
Người học cần nắm vững kiến thức môn Vẽ kỹ thuật cơ khí (để hiểu các ký hiệu và quy ước biểu diễn đồ họa), cùng các kiến thức toán học cơ bản và sức bền vật liệu nhằm phục vụ việc tính toán kích thước danh nghĩa và chuỗi kích thước.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?
Giáo trình kết hợp đồng thời hai phần: lý thuyết tính toán dung sai lắp ghép theo TCVN 2244 - 2245 (ISO 286) và hướng dẫn sử dụng thiết bị đo lường thực tế (từ dụng cụ cơ khí như panme, calíp đến máy đo), kèm hệ thống bảng tra cứu phụ lục đầy đủ từ trang 149 đến 175.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?
Học viên cần nắm vững các công thức giải tích cơ bản ($TD, Td, S, N, TSN$), rèn luyện kỹ năng vẽ sơ đồ phân bố miền dung sai, tự giải các bài tập tình huống ở cuối mỗi chương và đối chiếu với phần đáp án tại trang 176 của giáo trình.

5. Giáo trình có cung cấp các bảng dữ liệu bổ trợ kèm theo không?
Có. Giáo trình tích hợp sẵn 3 phần phụ lục tra cứu dung sai bề mặt trơn, dung sai hình học, dung sai chi tiết điển hình và phần đáp án chi tiết cho các câu hỏi, bài tập tính toán.

Kết luận

Giáo trình Dung sai – Đo lường kỹ thuật (MH 11) do Phạm Thị Miên chủ biên cung cấp hệ thống kiến thức quy chuẩn về tính lắp lẫn, hệ thống dung sai bề mặt trơn theo tiêu chuẩn TCVN 2244 - 2245 / ISO 286, sai số hình học, dung sai chi tiết điển hình, phương pháp giải chuỗi kích thước và nguyên lý vận hành các trang thiết bị đo kiểm cơ khí.

Về lộ trình học tập, tài liệu được thiết kế để hoàn thành trong 45 giờ ở năm thứ nhất, tạo cơ sở lý thuyết và kỹ năng kỹ thuật bắt buộc trước khi người học thực hiện các mô-đun thực hành tiện, phay, bào, mài và gia công trên máy công cụ. Hệ thống 3 phụ lục tra cứu và phần giải đáp bài tập đính kèm bảo đảm giá trị sử dụng lâu dài cho học tập, giảng dạy và tra cứu kỹ thuật sản xuất thực tế.
