Tổng quan về giáo trình (250-300 từ)

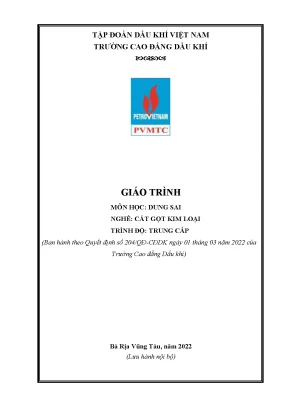

Giáo trình Dung sai (mã môn học: MECM53001) được biên soạn theo Quyết định số 204/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam) tại Bà Rịa – Vũng Tàu, do Đào Thị Phương Hoa làm chủ biên cùng tác giả Lê Anh Dũng. Tài liệu được thiết kế với thời lượng 3 tín chỉ (tổng số 45 giờ đào tạo, gồm 42 giờ lý thuyết và 3 giờ kiểm tra).

Trong chương trình đào tạo, Dung sai là môn học kỹ thuật cơ sở (thuộc nhóm II.1), được bố trí giảng dạy sau các môn học chung (Giáo dục chính trị, Tin học cơ bản, Tiếng Anh, An toàn vệ sinh lao động) và các môn cơ sở như Hình học họa hình (MECM55025), Điện kỹ thuật cơ bản (ELEI53055). Môn học cung cấp khối kiến thức tiên quyết trước khi người học tiếp cận các mô đun chuyên môn nghề như Gia công nguội cơ bản (MECM53104), Gia công trên máy tiện (MECC55131), Gia công trên máy phay (MECC55134), Gia công tiện/phay CNC và Thực tập sản xuất.

Mục tiêu học tập của giáo trình xác định theo 3 chuẩn đầu ra:

  • Kiến thức (A1): Giải thích chính xác các ký hiệu, quy ước dung sai, kiểu lắp, sai lệch hình dáng, vị trí và độ nhám bề mặt trên bản vẽ kỹ thuật; giải thích cấu tạo, nguyên lý hoạt động của dụng cụ đo cơ khí thông dụng.
  • Kỹ năng (B1): Tính toán được sai lệch giới hạn, dung sai kích thước và mối ghép; ghi đúng ký hiệu kỹ thuật trên bản vẽ; thực hiện thao tác đo kích thước chi tiết bằng dụng cụ đo phù hợp.
  • Năng lực tự chủ và trách nhiệm (C1): Hình thành tính kỷ luật lao động, tính cẩn thận và ý thức tuân thủ quy định an toàn lao động trong môi trường gia công cơ khí.

Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp bài tập, xây dựng theo lộ trình từ lý thuyết dung sai hình học cơ bản đến đo lường kỹ thuật ứng dụng trong ngành chế tạo và sửa chữa thiết bị dầu khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc nội dung giáo trình được phân bổ qua 6 chương chuyên đề:

  • Chương 1: Khái niệm cơ bản về dung sai lắp ghép (10 giờ lý thuyết): Trình bày bản chất và vai trò của tính đổi lẫn chức năng (đổi lẫn hoàn toàn và không hoàn toàn); định nghĩa kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$); sai lệch giới hạn trên ($ES = D_{max} - D, es = d_{max} - d$) và sai lệch giới hạn dưới ($EI = D_{min} - D, ei = d_{min} - d$); công thức tính dung sai ($TD = D_{max} - D_{min} = ES - EI$, $Td = d_{max} - d_{min} = es - ei$); phân loại 3 nhóm lắp ghép: lắp lỏng ($S_{max}, S_{min}, T_S$), lắp chặt ($N_{max}, N_{min}, T_N$), lắp trung gian ($T_T$); phương pháp vẽ sơ đồ phân bố miền dung sai so với đường không.
  • Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn (10 giờ: 9 lý thuyết, 1 kiểm tra): Giới thiệu hệ thống tiêu chuẩn TCVN 2244-77 và TCVN 2245-77 cho kích thước danh nghĩa đến 3150 mm; 20 cấp chính xác (từ IT01, IT0, IT1 đến IT18); công thức đơn vị dung sai $i = 0,45\sqrt[3]{D} + 0,01D$ và trị số dung sai $IT = a \cdot i$; phân chia 13 khoảng kích thước cơ bản và 22 khoảng trung gian trong phạm vi 1–500 mm; phân tích 2 hệ thống lắp ghép cơ bản: hệ thống lỗ cơ bản (ký hiệu $H, EI=0$) và hệ thống trục cơ bản (ký hiệu $h, es=0$); 28 sai lệch cơ bản của trục và lỗ; quy ước ghi ký hiệu dung sai và lắp ghép trên bản vẽ.
  • Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (10 giờ: 9 lý thuyết, 1 kiểm tra): Phân tích các nguyên nhân gây sai số gia công; định nghĩa và chỉ tiêu sai lệch hình dạng (độ phẳng, độ thẳng, độ không trụ, độ tròn với sai lệch ovan/méo, sai lệch profin dọc trục gồm độ côn/độ phình/độ thắt); sai lệch vị trí (độ song song, độ vuông góc, độ đối xứng, độ đảo hướng tâm); quy cách ghi khung chỉ dẫn sai số 2–3 ô trên bản vẽ; tiêu chuẩn nhám bề mặt TCVN 2511-78 với hai chỉ tiêu sai lệch trung bình số học profin ($Ra$) và chiều cao nhấp nhô 10 điểm ($Rz$), bảng phân cấp 14 cấp độ nhám bề mặt.
  • Chương 4: Dung sai kích thước và lắp ghép của các mối ghép thông dụng (5 giờ lý thuyết): Khảo sát dung sai lắp ghép ổ lăn theo TCVN 1480-84 (5 cấp chính xác 0, 6, 5, 4, 2; dạng chịu tải chu kỳ và tải cục bộ/dao động; quy ước ký hiệu 4–7 chữ số); dung sai mối ghép then bằng, then bán nguyệt, then vát theo TCVN 2266-77 (kiểu lắp chiều rộng then $h9$ với rãnh trục $P9, N9, H9$ và rãnh lỗ $JS9, D10$); dung sai then hoa theo TCVN 2324-78 với 3 phương pháp định tâm theo đường kính ngoài $D$, đường kính trong $d$ hoặc bề rộng răng $b$; các thông số hình học và dung sai ren hệ mét ($d, d_1, d_2, p_r, H, h, \alpha$).
  • Chương 5: Các khái niệm cơ bản trong đo lường (1 giờ lý thuyết): Khái quát về đơn vị đo độ dài, hệ thống đơn vị đo và các phương pháp kiểm tra kỹ thuật trong cơ khí.
  • Chương 6: Dụng cụ đo thông dụng trong cơ khí (9 giờ: 8 lý thuyết, 1 kiểm tra): Cấu tạo, nguyên lý đo, cách đọc chỉ số, phương pháp sử dụng và bảo quản các thiết bị đo phổ biến: thước cặp, panme và đồng hồ so.
flowchart TD
    A["Chương 1: Khái niệm cơ bản & Lắp ghép (10h)"] --> B["Chương 2: Hệ thống dung sai bề mặt trơn (10h)"]
    B --> C["Chương 3: Sai lệch hình học & Nhám bề mặt (10h)"]
    C --> D["Chương 4: Dung sai mối ghép thông dụng (5h)"]
    D --> E["Chương 5: Khái niệm cơ bản đo lường (1h)"]
    E --> F["Chương 6: Dụng cụ đo thông dụng cơ khí (9h)"]

Kiến thức nền tảng được xây dựng

  • Lý thuyết đổi lẫn chức năng: Cơ sở xác định dung sai chế tạo nhằm đảm bảo tính lắp lẫn của chi tiết máy trong sản xuất đơn chiếc và hàng loạt.
  • Hệ thống tiêu chuẩn hóa: Nguyên tắc xây dựng cấp chính xác, chuỗi sai lệch cơ bản và vùng dung sai theo hệ thống tiêu chuẩn Việt Nam (TCVN).
  • Lý thuyết sai số hình học và tiếp xúc bề mặt: Cơ chế hình thành sai lệch profin, độ nhấp nhô tế vi bề mặt sau gia công cắt gọt và mối liên hệ giữa độ nhám với cấp chính xác kích thước.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu bảng tiêu chuẩn dung sai TCVN; tính toán các thông số $ES, EI, es, ei, TD, Td, S_{max}, S_{min}, N_{max}, N_{min}$; lập sơ đồ phân bố miền dung sai; ghi đúng ký hiệu dung sai kích thước, sai số hình học và độ nhám bề mặt lên bản vẽ chi tiết và bản vẽ lắp.
  • Kỹ năng phân tích (Analytical skills): Phân tích điều kiện tải trọng để chọn kiểu lắp cho ổ lăn; phân tích yêu cầu làm việc để lựa chọn phương pháp định tâm then hoa; phân loại chi tiết gia công thành phẩm, thứ phẩm (sửa chữa được) và phế phẩm (không sửa chữa được).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện thao tác đo kiểm kích thước giới hạn, độ đảo, độ phẳng của chi tiết máy bằng thước cặp, panme và đồng hồ so theo đúng quy trình kỹ thuật.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp giảng dạy của học phần Dung sai được thiết kế theo định hướng dạy học tích cực, kết hợp giữa truyền thụ lý thuyết chuyên ngành và giải quyết bài tập kỹ thuật thực tế:

  • Phương pháp của giảng viên: Sử dụng phương pháp thuyết trình ngắn gọn kết hợp trình chiếu mô hình, giáo án điện tử; áp dụng kỹ thuật dạy học nêu vấn đề và vấn đáp trực tiếp tại lớp; hướng dẫn học viên phương pháp tra cứu bảng biểu tiêu chuẩn kỹ thuật; tổ chức các buổi thảo luận chuyên đề và phân tích bài tập tình huống gia công.
  • Hình thức tổ chức học tập: Học viên được phân công làm việc theo nhóm nhỏ từ 4 đến 6 người. Nhóm trưởng chịu trách nhiệm điều phối các thành viên tìm hiểu nội dung chuyên môn, tính toán số liệu bài tập, lập bản vẽ sơ đồ lắp ghép, thảo luận và tổng hợp báo cáo nhóm trước khi tham gia giờ học chính khóa.
  • Quy định tự học: Học viên có nghĩa vụ nghiên cứu giáo trình và tài liệu tham khảo trước mỗi buổi học; hoàn thành đầy đủ bài tập cá nhân và báo cáo nhóm. Quy chế đào tạo yêu cầu người học phải tham dự tối thiểu 70% thời lượng các buổi giảng lý thuyết; trường hợp vắng quá 30% tổng số tiết lý thuyết sẽ không đủ điều kiện dự thi và phải học lại môn học.
  • Hình thức kiểm tra và đánh giá học phần: Thực hiện theo Quy chế đào tạo ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Điểm kiểm tra thường xuyên và định kỳ (trọng số 40%): Gồm 1 cột điểm kiểm tra thường xuyên (hỏi miệng/trắc nghiệm sau 15 giờ) và 1 cột điểm kiểm tra định kỳ (tự luận/trắc nghiệm/thực hành sau 15 giờ tiếp theo).
    • Điểm thi kết thúc môn học (trọng số 60%): Đánh giá tổng hợp toàn bộ chuẩn đầu ra A1, B1, C1 sau 45 giờ đào tạo bằng hình thức thi tự luận kết hợp trắc nghiệm hoặc kiểm tra thực hành thao tác đo. Điểm học phần chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân) và quy đổi sang thang điểm 4 theo quy định đào tạo tín chỉ.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Dung sai của Trường Cao đẳng Dầu khí thể hiện các điểm cập nhật và tính ứng dụng chuyên môn rõ rệt:

  • Chuẩn hóa hệ thống tiêu chuẩn kỹ thuật: Tài liệu cập nhật việc chuyển đổi toàn diện từ hệ thống tiêu chuẩn cũ (TCVN 20-63 đến TCVN 42-63) sang hệ thống tiêu chuẩn TCVN 2244-77 và TCVN 2245-77 đối với dung sai lắp ghép bề mặt trơn. Việc chuyển đổi này tạo sự đồng bộ với các tiêu chuẩn công nghiệp quốc tế, mở rộng phạm vi áp dụng cho kích thước danh nghĩa đến 3150 mm.
  • Hệ thống hóa tiêu chuẩn các mối ghép điển hình: Giáo trình tích hợp đầy đủ hệ thống tiêu chuẩn kỹ thuật chuyên ngành hiện hành, bao gồm TCVN 2511-78 (đánh giá nhám bề mặt qua 2 thông số $Ra, Rz$ và 14 cấp độ nhám), TCVN 1480-84 (quy định 5 cấp chính xác chế tạo ổ lăn), TCVN 2266-77 (dung sai mối ghép then bằng), và TCVN 2324-78 (dung sai mối ghép then hoa răng chữ nhật).
  • Gắn kết trực tiếp với thực tế sản xuất và bảo dưỡng cơ khí: Toàn bộ hệ thống ví dụ tính toán, ký hiệu bản vẽ và quy trình đo kiểm được biên soạn dựa trên các yêu cầu kỹ thuật thực tế của ngành gia công cơ khí cắt gọt kim loại và sửa chữa thiết bị chế biến dầu khí. Nội dung cung cấp chỉ dẫn rõ ràng về việc lựa chọn kiểu lắp ổ lăn dựa trên đặc tính tải trọng chu kỳ hoặc tải trọng dao động, cũng như phân định cụ thể các trường hợp chi tiết đạt thành phẩm, thứ phẩm sửa chữa được hoặc phế phẩm khi kiểm tra kích thước thực tế ($D_t, d_t$).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Dung sai được biên soạn phục vụ cho các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề nghiệp và sản xuất cơ khí:

  • Học sinh, sinh viên: Là tài liệu học tập bắt buộc cho học sinh hệ Trung cấp và sinh viên hệ Cao đẳng nghề thuộc các chuyên ngành: Cắt gọt kim loại, Sửa chữa thiết bị chế biến dầu khí, Vận hành thiết bị khoan khai thác, Cơ khí chế tạo và Kỹ thuật hàn.
  • Điều kiện tiên quyết của người học (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương cùng các môn học kỹ thuật cơ sở nền tảng gồm: Hình học họa hình (MECM55025), Vẽ kỹ thuật 1 (MECM52003) và Vật liệu cơ khí (MECM53002) để có khả năng đọc hiểu bản vẽ hình học và tính chất vật liệu gia công.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung chuẩn để xây dựng đề cương chi tiết, bài giảng lý thuyết, ngân hàng câu hỏi kiểm tra đánh giá thường xuyên, định kỳ và đề thi kết thúc môn học theo chuẩn đầu ra A1, B1, C1.
  • Kỹ thuật viên và cán bộ kỹ thuật: Dùng làm tài liệu tra cứu các bảng thông số dung sai tiêu chuẩn, cấp chính xác, phương pháp chọn kiểu lắp ghép cho các mối ghép thông dụng (then, then hoa, ren, ổ lăn) và quy trình sử dụng dụng cụ đo tại các phân xưởng cơ khí, nhà máy chế biến dầu khí.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề các ngành Cắt gọt kim loại, Sửa chữa thiết bị chế biến dầu khí, Hàn, Cơ khí chế tạo, đồng thời làm tài liệu tham khảo cho kỹ thuật viên tại các xưởng cơ khí.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành các môn học tiên quyết bao gồm Hình học họa hình (MECM55025), Vẽ kỹ thuật 1 (MECM52003) và Vật liệu cơ khí (MECM53002) để nắm vững phương pháp biểu diễn hình học và cơ tính vật liệu.

3. Điểm đặc trưng về mặt nội dung của giáo trình là gì?

Giáo trình kết hợp đồng bộ giữa lý thuyết hệ thống dung sai tiêu chuẩn TCVN với hướng dẫn sử dụng các dụng cụ đo lường cơ khí thực tế (thước cặp, panme, đồng hồ so), gắn trực tiếp với các mối ghép máy thông dụng như ổ lăn, then, then hoa và ren.

4. Làm thế nào để tự học và nghiên cứu giáo trình hiệu quả?

Người học cần nghiên cứu trước lý thuyết từng chương, tự giải các bài tập tính toán sai lệch, dung sai, luyện tập vẽ sơ đồ phân bố miền dung sai so với đường không, đồng thời tích cực tham gia thảo luận nhóm từ 4–6 người theo hướng dẫn của giảng viên.

5. Giáo trình sử dụng những tài liệu tham khảo chính nào?

Giáo trình trích dẫn và tổng hợp kiến thức từ 5 nguồn tài liệu học thuật:

  1. Sở Giáo dục và Đào tạo Hà Nội, Giáo trình đo lường kỹ thuật, NXB Hà Nội.
  2. Nguyễn Văn Yến, Dung sai lắp ghép, NXB Giáo dục.
  3. Bộ Giáo dục và Đào tạo, Giáo trình dung sai lắp ghép & kỹ thuật đo lường, NXB Giáo dục Việt Nam.
  4. Ninh Đức Tốn, Giáo trình dung sai lắp ghép & kỹ thuật đo lường, NXB Giáo dục.
  5. Hà Văn Vui, Dung sai & lắp ghép, NXB Khoa học Kỹ thuật.

Kết luận (150 từ)

Giáo trình Dung sai (MECM53001) của Trường Cao đẳng Dầu khí là tài liệu kỹ thuật cơ sở hệ thống hóa đầy đủ các nguyên lý về tính đổi lẫn chức năng, dung sai kích thước, sai số hình học, độ nhám bề mặt và kỹ thuật đo lường cơ khí theo các bộ tiêu chuẩn TCVN hiện hành.

Lộ trình học tập đề xuất cho người học gồm 3 giai đoạn:

  1. Nắm vững bản chất kích thước, sai lệch và phương pháp vẽ sơ đồ miền dung sai bề mặt trơn (Chương 1, 2).
  2. Phân tích sai số hình dáng, vị trí, độ nhám và dung sai các mối ghép máy tiêu chuẩn như ổ lăn, then, then hoa, ren (Chương 3, 4).
  3. Làm chủ nguyên lý đo và thao tác kiểm tra kích thước bằng dụng cụ đo thông dụng (Chương 5, 6) để phục vụ trực tiếp cho các mô đun thực hành gia công cắt gọt kim loại.

Người học có thể mở rộng kiến thức thông qua các tài liệu tham khảo chuyên khảo của Ninh Đức Tốn, Nguyễn Văn Yến, Hà Văn Vui cùng hệ thống tiêu chuẩn TCVN liên quan.
